第三届“高教杯”全国大学生先进图形技能与创新大赛先进成图技术尺规考题

第三届“高教杯”全国大学生先进成图技术与产品信息建模创新大赛机械类计算机绘图试卷时间：180分钟，共计150分。

以考号为名称建立文件夹，标题栏中右下角填写考号（不能填写学校和姓名）。

完成后，压缩上传到指定位置。

1、装配图绘制包括一组视图，必要的尺寸，技术要求，标题栏和明细表。

2、标题栏填写零件名称、比例、考号等内容。

3、装配图中应标注进、出油口位置。

. .第二题 给出“减速箱前盖”的轴测图创建零件的三维模型，并绘制出“减速箱前盖”的工程图（共40分。

建模20分，工程图20分）。

工程图要求：图纸幅面A3；材料ZL105；比例自定；表达清楚，尺寸完全，符合国标要求；技术要求按国标标注；填写标题栏（考号填写在标题栏右下角）。

第三题创建洗发水瓶的三维模型（20分）。

说明：洗发水瓶壁厚1mm，瓶口螺纹螺距6，圈数1.5，螺纹牙型R1圆弧。

创建模型可采用扫描或放样等方法，下部环状凸起部分为贴标签的位置，图中尺寸为中心线尺寸。

右下图为截面形状，左视图外形尺寸他们继续往前走。

走到了沃野，他们决定停下。

被打巴掌的那位差点淹死，幸好被朋友救过来了。

另一个笑笑回答说：“当被一个朋友伤害时，要写在易忘的地方，风会负责抹去它；相反的如果被帮助，我们要把它刻在心灵的深处，任何风都抹不去的。

”朋友之间相处，伤害往往是无心的，帮助却是真心的。

在日常生活中，就算最要好的朋友也会有摩擦，也会因为这些摩擦产生误会，以至于成为陌路。

友情的深浅，不仅在于朋友对你的才能钦佩到什么程度，更在于他对你的弱点容忍到什么程度。

学会将伤害丢在风里，将感动铭记心底，才可以让我们的友谊历久弥新！友谊是我们哀伤时的缓和剂，激情时的舒解剂；是我们压力时的流泻口，是我们灾难时的庇护所；是我们犹豫时的商议者，是我们脑子的清新剂。

但最重要的一点是，我们大家都要牢记的：“切不可苛求朋友给你同样的回报，宽容一点，对自己也是对朋友。

”爱因斯坦说：“世间最美好的东西，莫过于有几个头脑和心地都很正直的朋友。

第一届1．尺规绘图试题2．计算机二维绘图试题3．计算机三维建模试题第二届2.二维绘图试题1.尺规绘图试题3.三维建模试题一、说明：1、所有零件必须自己建模，不得调用标准件，否则该零件不得分。

2、阀体及阀盖上的螺纹采用修饰螺纹。

3、阀体前方凸台上应印有“高教杯图学大赛”字样，字体为黑体。

4、二维装配图、零件图的标题栏按规定填写。

单位名称：高教杯图学大赛；考号填写在制图一栏，不得填写姓名，否则试卷作废。

二、根据所给球阀各零件图建立三维模型(55’)；并回答以下问题：1、阀体模型的体积=阀盖模型的体积=扳手模型的体积=三、根据装配图将已建好的零件三维模型进行三维装配。

(6’)四、生成二维装配图（视图、尺寸、技术要求、序号明细表、标题栏）。

(25’)五、生成三维分解图，并渲染。

(4’)六、由阀盖模型生成二维零件图（视图、尺寸、技术要求、标题栏）。

(10’)第三届“高教杯”全国大学生先进成图技术、产品信息建模创新大赛机械类计算机绘图试卷时间：180分钟，共计150分。

以考号为名称建立文件夹，标题栏中右下角填写考号（不能填写学校和姓名）。

完成后，压缩上传到指定位置。

. .第二题 给出“减速箱前盖”的轴测图创建零件的三维模型，并绘制出“减速箱前盖”的工程图（共40分。

建模20分，工程图20分）。

工程图要求：图纸幅面A3；材料ZL105；比例自定；表达清楚，尺寸完全，符合国标要求；技术要求按国标标注；填写标题栏（考号填写在标题栏右下角）。

第三题创建洗发水瓶的三维模型（20分）。

说明：洗发水瓶壁厚1mm，瓶口螺纹螺距6，圈数1.5，螺纹牙型R1圆弧。

创建模型可采用扫描或放样等方法，下部环状凸起部分为贴标签的位置，图中尺寸为中心线尺寸。

右下图为截面形状，主视图外形尺寸左视图外形尺寸底面外形及尺寸第三届“高教杯”全国大学生先进成图技术、产品信息建模创新大赛机械类尺规绘图试卷1、竞赛题目：根据零件的轴测图用尺规绘制零件的工作图（100分）。

第三届职业技能大赛 先进制图技术及技能竞赛试题（理论） 注 意 事 项 1、考试时间：120分钟。

2、本试卷依据2001年颁布的《制图员 国家职业标准》命制。

3、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。

4、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。

5、不要在试卷上乱写乱画，不要在标封区填写无关的内容一、单项选择题(第1题～第160题。

选择一个正确的答案，将相应的字母填入题内的括号中。

每题0.5分，满分80分。

) 1. 职业道德是指从事一定职业的人们在职业实践活动中所应遵循的( )和规范，以及与之相应的道德观念、情操和品质。

A 、企业标准 B 、培训要求 C 、职业原则 D 、招聘条件 2. 爱岗敬业就是要把尽心尽责做好本职工作变成一种自觉行为，具有从事制图员工作的( )。

A 、职业道德 B 、自豪感和荣誉感 C 、能力 D 、热情 3. 制图国家标准规定，( )尺寸应优先选用5种基本幅面尺寸。

A 、图框格式 B 、图纸幅面 C 、标题栏 D 、图框线 4. 对圆弧标注半径尺寸时，尺寸线应由圆心引出，( )指到圆弧上。

A 、尺寸线 B 、尺寸界线 C 、尺寸箭头 D 、尺寸数字 5. 铅芯削磨形状为( )的铅笔用于画粗实线。

A 、柱形 B 、锥形 C 、球形 D 、矩形 6. 用圆规画大圆时，可用( )扩大所画圆的半径，使针脚和铅笔脚均与纸面保持垂直。

A 、曲线板 B 、丁字尺 C 、加长杆 D 、绘图笔 7. 用( )沿物体不平行于直角坐标平面的方向，投影到轴测投影面上所得到的投影称为轴测投影。

A 、平行投影法 B 、中心投影法 C 、透视投影法 D 、标高投影法 8. 一张完整的零件图应包括视图、尺寸、技术要求和( )。

A 、细目栏 B 、标题栏 C 、列表栏 D 、项目栏 9. ( )劳动者可以随时通知用人单位解除劳动合同。

A 、在合同期内 B 、刚过试用期 C 、在试用期间 D 、在规定的医疗期内 10. 平行于V 投影面的平面称为( )。

“高教杯”全国大学生先进成图技术、产品信息建模创新大赛机械类计算机绘图试卷时间：180分钟，共计150分。

以考号为名称建立文件夹，标题栏中右下角填写考号（不能填写学校和姓名）。

完成后，压缩上传到指定位置。

1、装配图绘制包括一组视图，必要的尺寸，技术要求，标题栏和明细表。

2、标题栏填写零件名称、比例、考号等内容。

3、装配图中应标注进、出油口位置。

. .第二题 给出“减速箱前盖”的轴测图创建零件的三维模型，并绘制出“减速箱前盖”的工程图（共40分。

建模20分，工程图20分）。

工程图要求：图纸幅面A3；材料ZL105；比例自定；表达清楚，尺寸完全，符合国标要求；技术要求按国标标注；填写标题栏（考号填写在标题栏右下角）。

第三题 创建洗发水瓶的三维模型（20分）。

说明：洗发水瓶壁厚1mm ，瓶口螺纹螺距6，圈数1.5，螺纹牙型R1圆弧。

创建模型可采用扫描或放样等方法，下部环状凸起部分为贴标签的位置，图中尺寸为中心线尺寸。

右下图为截面形状，主视图外形尺寸 左视图外形尺寸底面外形及尺寸第二届“高教杯”全国大学生先进图形技能与创新大赛机械类竞赛试题1.尺规绘图试题2.二维绘图试题3.三维建模试题一、说明：1、所有零件必须自己建模，不得调用标准件，否则该零件不得分。

2、阀体及阀盖上的螺纹采用修饰螺纹。

3、阀体前方凸台上应印有“高教杯图学大赛”字样，字体为黑体。

4、二维装配图、零件图的标题栏按规定填写。

单位名称：高教杯图学大赛；考号填写在制图一栏，不得填写姓名，否则试卷作废。

二、根据所给球阀各零件图建立三维模型(55’)；并回答以下问题：1、阀体模型的体积=阀盖模型的体积=扳手模型的体积=三、根据装配图将已建好的零件三维模型进行三维装配。

(6’)四、生成二维装配图（视图、尺寸、技术要求、序号明细表、标题栏）。

(25’)五、生成三维分解图，并渲染。

(4’)六、由阀盖模型生成二维零件图（视图、尺寸、技术要求、标题栏）。

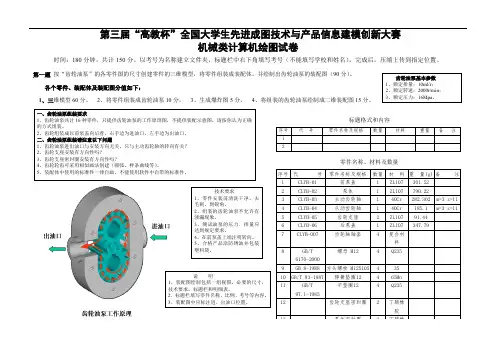

第三届“高教杯”全国大学生先进成图技术、产品信息建模创新大赛
机械类计算机绘图试卷
时间：180分钟，共计150分。

以考号为名称建立文件夹，标题栏中右下角填写考号（不能填写学校和姓名）。

完成后，压缩上传到指定位置。

齿轮油泵工作原理进油口
出油口
1、装配图绘制包括一组视图，必要的尺寸，
技术要求，标题栏和明细表。

2、标题栏填写零件名称、比例、考号等内容。

3、装配图中应标注进、出油口位置。

. .
说 明
1、φ42K7孔和φ26K7孔的倒角为C1。

2、φ26K7轴线相对于φ42K7轴线的平行度公差为0.015（必须标注在图中）。

3、左端面相对于φ42K7轴线的垂直度公差为0.015（必须标注在图中）。

4、标题栏填写零件名称、比例、材料、零件质量、考号。

第二题 给出“减速箱前盖”的轴测图创建零件的三维模型，并绘制出“减速箱前盖”的工程图（共40分。

建模20分，工程图20分）。

工程图要求：图纸幅面A3；材料ZL105；比例自定；表达清楚，尺寸完全，符合国标要求；技术要求按国标标注；填写标题栏（考号填写在标题栏右下角）。

技术要求
1、未注铸造圆角R1-2。

2、外表面烤橘黄色漆。

左端面
第三题创建洗发水瓶的三维模型（20分）。

说明：洗发水瓶壁厚1mm，瓶口螺纹螺距6，圈数1.5，螺纹牙型R1圆弧。

创建模型可采用扫描或放样等方法，下部环状凸起部分为贴标签的位置，图中尺寸为中心线尺寸。

右下图为截面形状，随引导线变化。

主视图外形尺寸左视图外形尺寸
底面外形及尺寸。

“高教杯”全国大学生先进成图技术、产品信息建模创新大赛机械类计算机绘图试卷时间：180分钟，共计150分。

以考号为名称建立文件夹，标题栏中右下角填写考号（不能填写学校和姓名）。

完成后，压缩上传到指定位置。

1、装配图绘制包括一组视图，必要的尺寸，技术要求，标题栏和明细表。

2、标题栏填写零件名称、比例、考号等内容。

3、装配图中应标注进、出油口位置。

. .第二题 给出“减速箱前盖”的轴测图创建零件的三维模型，并绘制出“减速箱前盖”的工程图（共40分。

建模20分，工程图20分）。

工程图要求：图纸幅面A3；材料ZL105；比例自定；表达清楚，尺寸完全，符合国标要求；技术要求按国标标注；填写标题栏（考号填写在标题栏右下角）。

第三题 创建洗发水瓶的三维模型（20分）。

说明：洗发水瓶壁厚1mm ，瓶口螺纹螺距6，圈数1.5，螺纹牙型R1圆弧。

创建模型可采用扫描或放样等方法，下部环状凸起部分为贴标签的位置，图中尺寸为中心线尺寸。

右下图为截面形状，主视图外形尺寸 左视图外形尺寸底面外形及尺寸第二届“高教杯”全国大学生先进图形技能与创新大赛机械类竞赛试题1.尺规绘图试题2.二维绘图试题3.三维建模试题一、说明：1、所有零件必须自己建模，不得调用标准件，否则该零件不得分。

2、阀体及阀盖上的螺纹采用修饰螺纹。

3、阀体前方凸台上应印有“高教杯图学大赛”字样，字体为黑体。

4、二维装配图、零件图的标题栏按规定填写。

单位名称：高教杯图学大赛；考号填写在制图一栏，不得填写姓名，否则试卷作废。

二、根据所给球阀各零件图建立三维模型(55’)；并回答以下问题：1、阀体模型的体积=阀盖模型的体积=扳手模型的体积=三、根据装配图将已建好的零件三维模型进行三维装配。

(6’)四、生成二维装配图（视图、尺寸、技术要求、序号明细表、标题栏）。

(25’)五、生成三维分解图，并渲染。

(4’)六、由阀盖模型生成二维零件图（视图、尺寸、技术要求、标题栏）。

第一届1．尺规绘图试题2．计算机二维绘图试题3．计算机三维建模试题第二届2.二维绘图试题1.尺规绘图试题3.三维建模试题一、说明：1、所有零件必须自己建模，不得调用标准件，否则该零件不得分。

2、阀体及阀盖上的螺纹采用修饰螺纹。

3、阀体前方凸台上应印有“高教杯图学大赛”字样，字体为黑体。

4、二维装配图、零件图的标题栏按规定填写。

单位名称：高教杯图学大赛；考号填写在制图一栏，不得填写姓名，否则试卷作废。

二、根据所给球阀各零件图建立三维模型(55’)；并回答以下问题：1、阀体模型的体积=阀盖模型的体积=扳手模型的体积=三、根据装配图将已建好的零件三维模型进行三维装配。

(6’)四、生成二维装配图（视图、尺寸、技术要求、序号明细表、标题栏）。

(25’)五、生成三维分解图，并渲染。

(4’)六、由阀盖模型生成二维零件图（视图、尺寸、技术要求、标题栏）。

(10’)第三届“高教杯”全国大学生先进成图技术、产品信息建模创新大赛机械类计算机绘图试卷时间：180分钟，共计150分。

以考号为名称建立文件夹，标题栏中右下角填写考号（不能填写学校和姓名）。

完成后，压缩上传到指定位置。

. .第二题 给出“减速箱前盖”的轴测图创建零件的三维模型，并绘制出“减速箱前盖”的工程图（共40分。

建模20分，工程图20分）。

工程图要求：图纸幅面A3；材料ZL105；比例自定；表达清楚，尺寸完全，符合国标要求；技术要求按国标标注；填写标题栏（考号填写在标题栏右下角）。

第三题创建洗发水瓶的三维模型（20分）。

说明：洗发水瓶壁厚1mm，瓶口螺纹螺距6，圈数1.5，螺纹牙型R1圆弧。

创建模型可采用扫描或放样等方法，下部环状凸起部分为贴标签的位置，图中尺寸为中心线尺寸。

右下图为截面形状，主视图外形尺寸左视图外形尺寸底面外形及尺寸第三届“高教杯”全国大学生先进成图技术、产品信息建模创新大赛机械类尺规绘图试卷1、竞赛题目：根据零件的轴测图用尺规绘制零件的工作图（100分）。

“高教杯”全国大学生先进成图技术、产品信息建模创新大赛机械类计算机绘图试卷时间：180分钟，共计150分。

以考号为名称建立文件夹，标题栏中右下角填写考号（不能填写学校和姓名）。

完成后，压缩上传到指定位置。

1、装配图绘制包括一组视图，必要的尺寸，技术要求，标题栏和明细表。

2、标题栏填写零件名称、比例、考号等内容。

3、装配图中应标注进、出油口位置。

. .第二题 给出“减速箱前盖”的轴测图创建零件的三维模型，并绘制出“减速箱前盖”的工程图（共40分。

建模20分，工程图20分）。

工程图要求：图纸幅面A3；材料ZL105；比例自定；表达清楚，尺寸完全，符合国标要求；技术要求按国标标注；填写标题栏（考号填写在标题栏右下角）。

第三题 创建洗发水瓶的三维模型（20分）。

说明：洗发水瓶壁厚1mm ，瓶口螺纹螺距6，圈数1.5，螺纹牙型R1圆弧。

创建模型可采用扫描或放样等方法，下部环状凸起部分为贴标签的位置，图中尺寸为中心线尺寸。

右下图为截面形状，主视图外形尺寸 左视图外形尺寸底面外形及尺寸第二届“高教杯”全国大学生先进图形技能与创新大赛机械类竞赛试题1.尺规绘图试题2.二维绘图试题3.三维建模试题一、说明：1、所有零件必须自己建模，不得调用标准件，否则该零件不得分。

2、阀体及阀盖上的螺纹采用修饰螺纹。

3、阀体前方凸台上应印有“高教杯图学大赛”字样，字体为黑体。

4、二维装配图、零件图的标题栏按规定填写。

单位名称：高教杯图学大赛；考号填写在制图一栏，不得填写姓名，否则试卷作废。

二、根据所给球阀各零件图建立三维模型(55’)；并回答以下问题：1、阀体模型的体积=阀盖模型的体积=扳手模型的体积=三、根据装配图将已建好的零件三维模型进行三维装配。

(6’)四、生成二维装配图（视图、尺寸、技术要求、序号明细表、标题栏）。

(25’)五、生成三维分解图，并渲染。

(4’)六、由阀盖模型生成二维零件图（视图、尺寸、技术要求、标题栏）。

“高教杯”全国大学生先进成图技术、产品信息建模创新大赛机械类计算机绘图试卷时间：180分钟，共计150分。

以考号为名称建立文件夹，标题栏中右下角填写考号（不能填写学校和姓名）。

完成后，压缩上传到指定位置。

1、装配图绘制包括一组视图，必要的尺寸，技术要求，标题栏和明细表。

2、标题栏填写零件名称、比例、考号等内容。

3、装配图中应标注进、出油口位置。

. .第二题 给出“减速箱前盖”的轴测图创建零件的三维模型，并绘制出“减速箱前盖”的工程图（共40分。

建模20分，工程图20分）。

工程图要求：图纸幅面A3；材料ZL105；比例自定；表达清楚，尺寸完全，符合国标要求；技术要求按国标标注；填写标题栏（考号填写在标题栏右下角）。

第三题 创建洗发水瓶的三维模型（20分）。

说明：洗发水瓶壁厚1mm ，瓶口螺纹螺距6，圈数1.5，螺纹牙型R1圆弧。

创建模型可采用扫描或放样等方法，下部环状凸起部分为贴标签的位置，图中尺寸为中心线尺寸。

右下图为截面形状，主视图外形尺寸 左视图外形尺寸底面外形及尺寸第二届“高教杯”全国大学生先进图形技能与创新大赛机械类竞赛试题1.尺规绘图试题2.二维绘图试题3.三维建模试题一、说明：1、所有零件必须自己建模，不得调用标准件，否则该零件不得分。

2、阀体及阀盖上的螺纹采用修饰螺纹。

3、阀体前方凸台上应印有“高教杯图学大赛”字样，字体为黑体。

4、二维装配图、零件图的标题栏按规定填写。

单位名称：高教杯图学大赛；考号填写在制图一栏，不得填写姓名，否则试卷作废。

二、根据所给球阀各零件图建立三维模型(55’)；并回答以下问题：1、阀体模型的体积=阀盖模型的体积=扳手模型的体积=三、根据装配图将已建好的零件三维模型进行三维装配。

(6’)四、生成二维装配图（视图、尺寸、技术要求、序号明细表、标题栏）。

(25’)五、生成三维分解图，并渲染。

(4’)六、由阀盖模型生成二维零件图（视图、尺寸、技术要求、标题栏）。

附件一：南湖学院制图基本技能大赛制图技能竞赛大纲0.1尺规绘图评判规则（1）表达方案合理性15%；（2）图形正确与准确性50%；（3）图线质量10%；（4）尺寸标注15%；（5）字体5%；（6）布图5%。

0.2计算机二维绘图评判规则（1）表达完整（图形50%、尺寸20%）70%；（2）图线10%；（3）字体10%；（4）比例5%；（5）布图5%。

0.3计算机三维建模评判规则（1）三维模型65%；（2）工程图生成或细部表达20%；（3）零件装配或材质色彩10%；（4）渲染及后期处理5%。

1.1 机械化工类竞赛大纲一、基本知识与技能要求（1）制图基本知识；（2）正投影、轴测投影、机件表达方法；（3）标准件、零件图和装配图的绘制与识读；（4）国家标准《技术制图》和《机械制图》的相关规定；（5）用计算机绘图软件绘制机械图样的能力；（6）根据装配关系及零部件之间的关系设计简单零件。

二、竞赛内容1.尺规绘图根据轴测图绘制零件工作图。

图纸规格A3，时间为90分钟。

2.计算机绘图（1）根据给出的零件图、轴测图和文字说明绘制装配图。

时间为180分钟。

（2）根据给出的零件图、轴测图和文字说明绘制零件的三维模型、按要求装配成装配体并绘制零件图和装配图。

时间为180分钟。

三、竞赛要求1．尺规绘图（支架类或箱体类零件）（1）图纸幅面：A3；（2）比例：按国标自定；（3）图线：遵守国家标准的规定（注：必须明确区分粗细线）；（4）视图表达：布图均匀、图面整洁、字体工整；汉字、数字和字母均遵守国家标准的规定；（5）零件图必须完整、正确、清晰地表达零件各部分的结构形状，并考虑读图方便、画图简单；（6）尺寸标注：要求完全、正确、清晰、合理；（7）尺寸公差、形位公差和表面粗糙度标注要符合国家标准的规定。

2．计算机二维绘图用AutoCAD2008软件，根据给出的零件图、轴测图和文字说明绘制装配图（根据所给题目，完成8-12个零件的装配图绘制）。
