第五届全国大学生先进成图大赛机械类试题

第五届“高教杯”全国大学生先进成图技术、产品信息建模创新大赛道桥类 评分标准尺规绘图试卷（100分）评分标准一、图面布置（10分）图面布局需考虑每个视图的绘图尺寸、线型尺寸标注、高层标注、图名标注等的综合影响因素，图面布局评分可分三级：优秀：10-8 分、良好7-5分、一般4-1分。

二、视图表达（25分）隧洞考虑三个主要视图：隧洞纵剖面图、平面图、入口洞门进出立面图，同时要求选手绘制扭面翼墙中间控制断面图。

（1）隧洞纵剖面图（6分）；（2）平面图（8分）；（3）入口洞门进出立面（8分）；（4）翼墙中间控制断面图（3分）；三、图线绘制（20分）绘制整个图面，考察四个主要线型：粗实线、细实线、点划线、虚线，包含线宽要求、线型要求、线型粗细比例要求、绘图着色要求四个方面的评定因子；同时考虑选手对各种线型处理的情况。

（1）粗实线（4分）；（2）细实线（4分）；（3）点划线（4分）；（4）虚线（4分）；（5）线段相交处理（4分）四、尺寸标注（15分）在所绘制的视图合理标注尺寸，要求标注齐全；布放位置清晰、基本合理；尺寸基本要素（特别是数字注写、高层符合）规范；示坡度标注齐全。

（1）隧洞纵剖面图（5分）；（2）平面图（5分）；（3）入口洞门进出立面（3分）；（4）翼墙中间控制断面图（2分）；五、图中符号及文字（25分）（1）文字：用仿宋体书写文字，且字体工整、字号适中（5分）；（2）图幅、图框和标题栏符合参赛规定（5分）；（3）有文字说明、尺寸单位（5分）；（4）细实线画出稀密有致地曲面素线（2分）；（5）细实线画出示坡线（2分）；（6）细实线画扭面符号（5分）；（7）砼符号简洁（1分）。

六、图面整洁度（5分）图面整洁度需考虑整个幅面洁净程度之外，还需考虑选手有无修明显改擦拭的痕迹，评分可分三级：优秀：5 分、良好4-3分、一般2-1分。

道桥类尺规绘图试卷评分表第五届“高教杯”全国大学生先进成图技术、产品信息建模创新大赛道桥类 评分标准计算机二维绘图试卷（100分）评分标准一、环境设置（15分）（1）图层的设置清晰合理（7分）；（2）文字样式的设置清晰合理（3分）；（3）尺寸标注样式的设置清晰合理（5分）。

第一届1．尺规绘图试题2．计算机二维绘图试题3．计算机三维建模试题第二届2.二维绘图试题1.尺规绘图试题3.三维建模试题一、说明：1、所有零件必须自己建模，不得调用标准件，否则该零件不得分。

2、阀体及阀盖上的螺纹采用修饰螺纹。

3、阀体前方凸台上应印有“高教杯图学大赛”字样，字体为黑体。

4、二维装配图、零件图的标题栏按规定填写。

单位名称：高教杯图学大赛；考号填写在制图一栏，不得填写姓名，否则试卷作废。

二、根据所给球阀各零件图建立三维模型(55’)；并回答以下问题：1、阀体模型的体积=阀盖模型的体积=扳手模型的体积=三、根据装配图将已建好的零件三维模型进行三维装配。

(6’)四、生成二维装配图（视图、尺寸、技术要求、序号明细表、标题栏）。

(25’)五、生成三维分解图，并渲染。

(4’)六、由阀盖模型生成二维零件图（视图、尺寸、技术要求、标题栏）。

(10’)第三届“高教杯”全国大学生先进成图技术、产品信息建模创新大赛机械类计算机绘图试卷时间：180分钟，共计150分。

以考号为名称建立文件夹，标题栏中右下角填写考号（不能填写学校和姓名）。

完成后，压缩上传到指定位置。

. .第二题 给出“减速箱前盖”的轴测图创建零件的三维模型，并绘制出“减速箱前盖”的工程图（共40分。

建模20分，工程图20分）。

工程图要求：图纸幅面A3；材料ZL105；比例自定；表达清楚，尺寸完全，符合国标要求；技术要求按国标标注；填写标题栏（考号填写在标题栏右下角）。

第三题创建洗发水瓶的三维模型（20分）。

说明：洗发水瓶壁厚1mm，瓶口螺纹螺距6，圈数1.5，螺纹牙型R1圆弧。

创建模型可采用扫描或放样等方法，下部环状凸起部分为贴标签的位置，图中尺寸为中心线尺寸。

右下图为截面形状，主视图外形尺寸左视图外形尺寸底面外形及尺寸第三届“高教杯”全国大学生先进成图技术、产品信息建模创新大赛机械类尺规绘图试卷1、竞赛题目：根据零件的轴测图用尺规绘制零件的工作图（100分）。

第五届职业技能大赛 先进制图技术及技能竞赛试题（理论） 注 意 事 项 1、考试时间：120分钟。

2、本试卷依据2001年颁布的《制图员 国家职业标准》命制。

3、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。

4、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。

5、不要在试卷上乱写乱画，不要在标封区填写无关的内容一、单项选择题(第1题～第160题。

选择一个正确的答案，将相应的字母填入题内的括号中。

每题0.5分，满分80分。

) 1. 制图国家标准规定，( )尺寸应优先选用5种基本幅面尺寸。

A 、图框格式 B 、图纸幅面 C 、标题栏 D 、图框线 2. 在机械图样中，粗线与细线的宽度比大约为( )。

A 、4：1 B 、3：1 C 、2：1 D 、1：1 3. 机械图样中常用的( )有粗实线、细实线、虚线、波浪线等。

A 、图线线型 B 、图框格式 C 、剖面轨迹 D 、尺寸界线 4. 两虚线相交时，应使( )相交。

A 、线段与线段 B 、间隙与间隙 C 、线段与间隙 D 、间隙与线段 5. 图样中所注的尺寸，为该图样所示物体的( )，否则应另加说明。

A 、留有加工余量尺寸 B 、最后完工尺寸 C 、加工参考尺寸 D 、有关测量尺寸 6. 对圆弧标注半径尺寸时，尺寸线应由圆心引出，( )指到圆弧上。

A 、尺寸线 B 、尺寸界线 C 、尺寸箭头 D 、尺寸数字 7. 若1∶5是一直线(或一平面)对另一直线(或平面)的倾斜程度，那么两直线(或平面)间夹角的正切值是( )。

A 、0.1 B 、0.2 C 、0.3 D 、0.4 8. ( )的底圆直径与顶圆直径之差与圆锥台高度之比即为锥度。

A 、圆柱 B 、正圆锥 C 、正圆锥台 D 、斜圆锥 9. 若一斜面的斜度表示为∠1∶4，其中( ) 是斜度的符号。

A 、∠1∶4B 、∠C 、1∶4D 、∶ 10. 若某一圆锥面的锥度表示为 1∶4，其中锥度符号是 ( )。

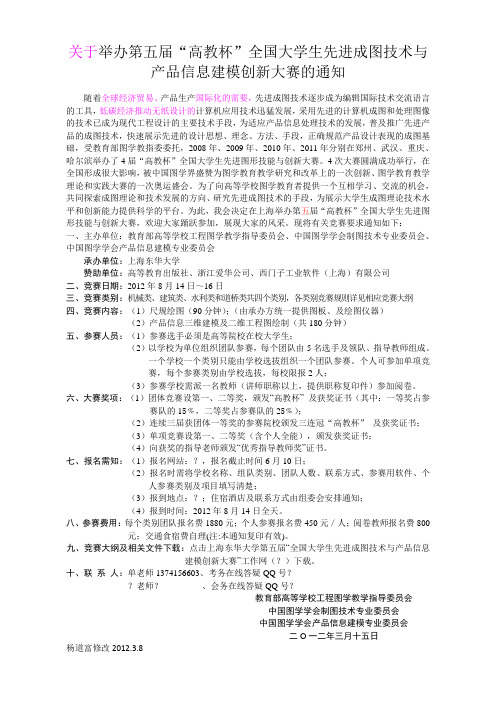

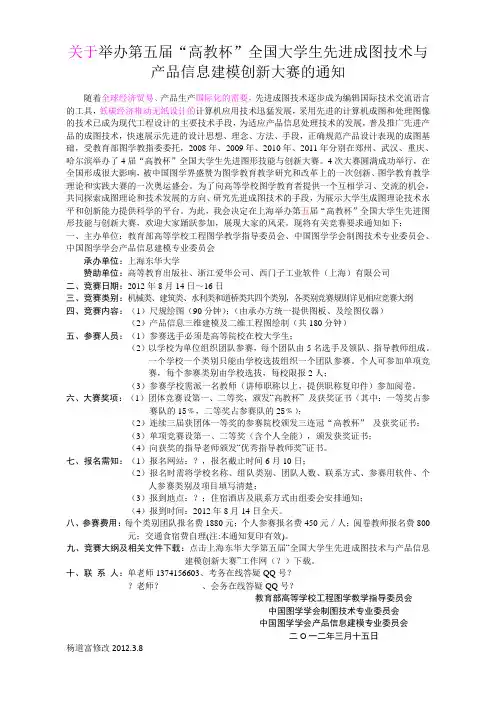

关于举办第五届“高教杯”全国大学生先进成图技术与产品信息建模创新大赛的通知随着全球经济贸易、产品生产国际化的需要，先进成图技术逐步成为编辑国际技术交流语言的工具，低碳经济推动无纸设计的计算机应用技术迅猛发展，采用先进的计算机成图和处理图像的技术已成为现代工程设计的主要技术手段，为适应产品信息处理技术的发展，普及推广先进产品的成图技术，快速展示先进的设计思想、理念、方法、手段，正确规范产品设计表现的成图基础，受教育部图学教指委委托，2008年、2009年、2010年、2011年分别在郑州、武汉、重庆、哈尔滨举办了4届“高教杯”全国大学生先进图形技能与创新大赛。

4次大赛圆满成功举行，在全国形成很大影响，被中国图学界盛赞为图学教育教学研究和改革上的一次创新、图学教育教学理论和实践大赛的一次奥运盛会。

为了向高等学校图学教育者提供一个互相学习、交流的机会，共同探索成图理论和技术发展的方向、研究先进成图技术的手段，为展示大学生成图理论技术水平和创新能力提供科学的平台。

为此，我会决定在上海举办第五届“高教杯”全国大学生先进图形技能与创新大赛，欢迎大家踊跃参加，展现大家的风采。

现将有关竞赛要求通知如下：一、主办单位：教育部高等学校工程图学教学指导委员会、中国图学学会制图技术专业委员会、中国图学学会产品信息建模专业委员会承办单位：上海东华大学赞助单位：高等教育出版社、浙江爱华公司、西门子工业软件（上海）有限公司二、竞赛日期：2012年8月14日～16日三、竞赛类别：机械类、建筑类、水利类和道桥类共四个类别，各类别竞赛规则详见相应竞赛大纲四、竞赛内容：（1）尺规绘图（90分钟）；（由承办方统一提供图板、及绘图仪器）（2）产品信息三维建模及二维工程图绘制（共180分钟）五、参赛人员：（1）参赛选手必须是高等院校在校大学生；（2）以学校为单位组织团队参赛，每个团队由5名选手及领队、指导教师组成。

一个学校一个类别只能由学校选拔组织一个团队参赛。

第一章测试1.国产大飞机的设计为机械创新设计的（）。

A:反求设计B:经验设计C:开发设计D:变异设计答案:C2.开发设计具有开创性和探索性，其设计风险较大。

A:错B:对答案:B3.机械的创造发明大多属于机械机构方案的创新设计。

A:错B:对答案:A4.机械创新设计有高低层次之分，这可用创新度来衡量。

A:对B:错答案:A5.机械创新设计的类型主要有，开发设计，变异设计，反求设计。

A:对B:错答案:A6.机械创新设计的特征是，独创性，实用性，多方案优选。

A:错B:对答案:B第二章测试1.从工作机理上来说潜水艇设计采用的思维方式为（）。

A:灵感思维B:抽象思维C:逆向思维D:类比思维答案:D2.分割原理包含以下几个部分：（）。

A:增加物体相互独立部分的程度B:把物体分成容易组装和拆卸的部分C:都是D:把一个物体分成相互独立的部分答案:C3.被誉为TRIZ之父的阿奇舒勒是（）科学家。

A:日本B:英国C:美国D:俄国答案:D4.“网球拍减轻总体重量，增加头部重量，以保持击球力量”体现了（）。

A:各性能参数的协调B:结构上的协调C:提高柔性法则D:工作节奏/频率上的协调答案:A5.发明原理1“分割”的效能是（）。

A:消除有害作用B:提高系统效率C:提高系统协调性D:改善操作和控制答案:C6.“炮管直径必须足够大以使一个个的炮弹容易射出，但同时又必须是足够小以免火药爆炸推力的泄露”属于（）。

A:基于条件的分离B:整体与部分的分离C:时间分离D:空间分离答案:D7.系统分析法包含以下哪几类方法（）A:设问探求法B:特性列举法C:形态分析法D:缺点列举法答案:ABCD8. TRIZ理论核心思想，主要有（）。

A:冲突B:40条创新原理C:专业理论基础D:技术系统进化法则答案:ABD9.冲突矩阵是由39个（）与39个( )构成的矩阵。

A:恶化参数B:负向参数C:正向参数D:改善参数答案:AD10.抽象思维的思维材料侧重于语言、思维推力、数字、符号。

在90分钟内，根据给出的涵洞轴测图，在A3图幅上，根据规范要求选择合适的比例，采用适当的表达方法，绘制涵洞设计图，并标注尺寸。

（提示：需绘制扭面翼墙中间控制断面）试题一、设计说明：(1) 图中单位高程以m计，其它以mm计；(2) 涵洞对称布置。

绘制要求：(1) 图样表达要正确、完整、清晰，尺寸标注要完整、清晰、基本合理；(2) 图面布局合理、整洁，字体工整；(3) 图幅、图框和参赛标题栏绘制书写正确；(4) 需抄写设计说明。

第五届“高教杯”全国大学生先进成图技术、产品信息建模创新大赛道桥类尺规绘图试卷在90分钟内，根据给出的涵洞轴测图，在A3图幅上，根据规范要求选择合适的比例，采用适当的表达方法，绘制涵洞设计图，并标注尺寸。

（提示：需绘制扭面翼墙中间控制断面）试题一、设计说明：(1) 图中单位高程以m计，其它以mm计；(2) 涵洞对称布置。

绘制要求：(1) 图样表达要正确、完整、清晰，尺寸标注要完整、清晰、基本合理；(2) 图面布局合理、整洁，字体工整；(3) 图幅、图框和参赛标题栏绘制书写正确；(4) 需抄写设计说明。

第五届“高教杯”全国大学生先进成图技术、产品信息建模创新大赛道桥类尺规绘图试卷标注尺寸。

设计说明：图中单位高程以m计，其它以mm计。

绘制要求：(1) 在A3图幅上，根据所给资料，规范要求选择合适的比例，绘制涵洞设计图。

(2) 图样表达要正确、完整、清晰，尺寸标注要完整、清晰、基本合理；(3) 图面布局合理、整洁，字体工整；(4) 图幅、图框和参赛标题栏绘制书写正确；(5) 需抄写设计说明。

***** 标题栏中只需填写设计图名、绘图比例、考号，不的填写其它考生信息，否则试卷作废。

***** 先建立一个新文件夹，并以考生考号为文件夹命名，在该文件夹下建立命名为“试题2”的 子文件夹，将试题2作图结果保存在该文件夹中。

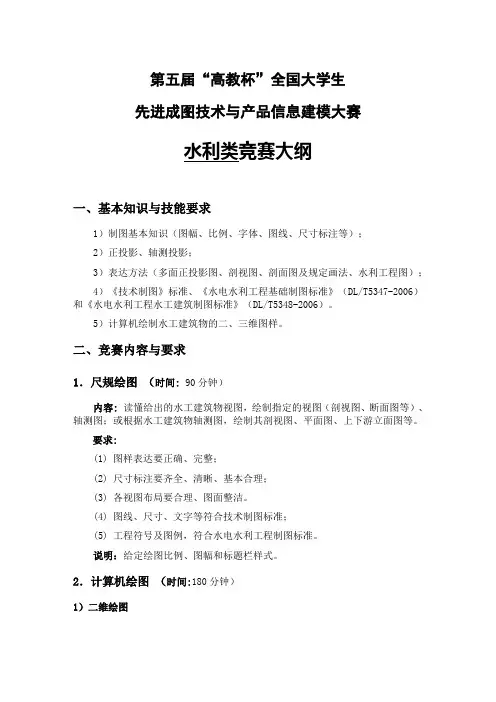

第五届“高教杯”全国大学生先进成图技术与产品信息建模大赛水利类竞赛大纲一、基本知识与技能要求1）制图基本知识（图幅、比例、字体、图线、尺寸标注等）；2）正投影、轴测投影；3）表达方法（多面正投影图、剖视图、剖面图及规定画法、水利工程图）；4）《技术制图》标准、《水电水利工程基础制图标准》（DL/T5347-2006）和《水电水利工程水工建筑制图标准》（DL/T5348-2006）。

5）计算机绘制水工建筑物的二、三维图样。

二、竞赛内容与要求1．尺规绘图（时间: 90分钟）内容:读懂给出的水工建筑物视图，绘制指定的视图（剖视图、断面图等）、轴测图；或根据水工建筑物轴测图，绘制其剖视图、平面图、上下游立面图等。

要求:(1) 图样表达要正确、完整；(2) 尺寸标注要齐全、清晰、基本合理；(3) 各视图布局要合理、图面整洁。

(4) 图线、尺寸、文字等符合技术制图标准；(5) 工程符号及图例，符合水电水利工程制图标准。

说明：给定绘图比例、图幅和标题栏样式。

2．计算机绘图（时间:180分钟）1）二维绘图内容：根据所给水利工程图样,用软件AutoCAD2008（及以上版本）按试题要求完成水利工程图的抄绘。

要求：(1) 熟练掌握二维绘图环境，包括图层、文字样式和尺寸标注等设置；(2) 熟练掌握图层使用、对象捕捉、标注尺寸和文字书写，以及注释性；(3) 熟练掌握常用的二维绘图命令和常用的图形编辑命令；(4) 熟练掌握图块制作和调用；属性查询和修改；(5) 所绘图样正确，工程符号及图例，符合水电水利工程制图标准，图面布置匀称。

说明：给定图幅和标题栏样式。

2）三维绘图内容：根据所给水利工程图样,采用1:1的比例，按试题要求完成水工建筑物三维模型的创建。

要求：(1) 熟练掌握所用三维建模软件生成立体的各种方法及立体编辑；(2) 熟练掌握将水工建筑物的分部实体（部分建筑物）拼接成建筑物整体；(3) 熟练掌握对建筑物的剖切；(4) 熟练掌握建筑物及剖切后的表面材质渲染；(5) 创建的建筑物剖切模型和整体模型要正确，渲染要接近工程氛围，最终结果要有利于观察。

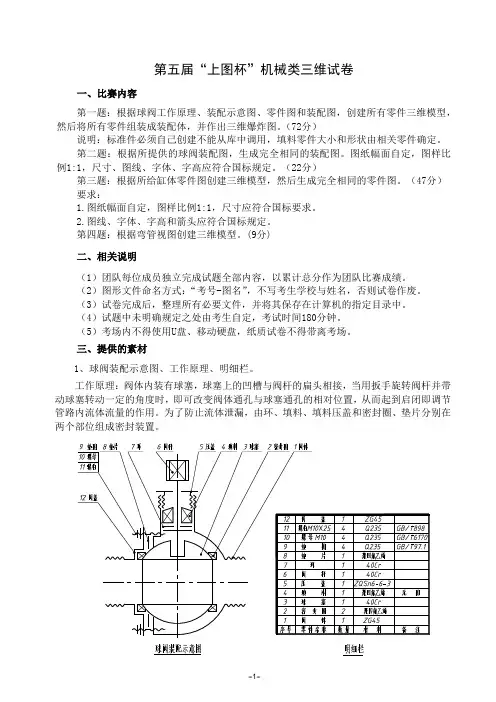

-- 1 --第五届“上图杯”机械类三维试卷一、比赛内容第一题：根据球阀工作原理、装配示意图、零件图和装配图，创建所有零件三维模型，然后将所有零件组装成装配体，并作出三维爆炸图。

（72分）说明：标准件必须自己创建不能从库中调用，填料零件大小和形状由相关零件确定。

第二题：根据所提供的球阀装配图，生成完全相同的装配图。

图纸幅面自定，图样比例1:1，尺寸、图线、字体、字高应符合国标规定。

（22分）第三题：根据所给缸体零件图创建三维模型，然后生成完全相同的零件图。

（47分） 要求：1.图纸幅面自定，图样比例1:1，尺寸应符合国标要求。

2.图线、字体、字高和箭头应符合国标规定。

第四题：根据弯管视图创建三维模型。

(9分)二、相关说明（1）团队每位成员独立完成试题全部内容，以累计总分作为团队比赛成绩。

（2）图形文件命名方式：“考号-图名”，不写考生学校与姓名，否则试卷作废。

（3）试卷完成后，整理所有必要文件，并将其保存在计算机的指定目录中。

（4）试题中未明确规定之处由考生自定，考试时间180分钟。

（5）考场内不得使用U 盘、移动硬盘，纸质试卷不得带离考场。

三、提供的素材1、球阀装配示意图、工作原理、明细栏。

工作原理：阀体内装有球塞，球塞上的凹槽与阀杆的扁头相接，当用扳手旋转阀杆并带动球塞转动一定的角度时，即可改变阀体通孔与球塞通孔的相对位置，从而起到启闭即调节管路内流体流量的作用。

为了防止流体泄漏，由环、填料、填料压盖和密封圈、垫片分别在两个部位组成密封装置。

2、球阀各零件图。

注：G11/2螺纹大径为47.803，小径为44.845。

--2----3--５、弯管视图。

-6-。

《机械制图》期末机考试题(第5套) - 国
开大学满分版
机械制图期末机考试题
题目一
根据给定的图纸，完成以下任务：
1. 绘制图纸中的零件的三视图（主视图、俯视图和侧视图）。

2. 标注零件的尺寸和注释，并添加必要的标记。

3. 根据图纸上的要求，计算零件的质量。

题目二
根据给定的图纸和要求，完成以下任务：
1. 绘制组装图，展示零件的拼接方式和顺序。

2. 标注组装图中零件的序号和名称。

3. 根据要求，计算组装后产品的总质量。

题目三
根据给定的图纸和要求，完成以下任务：
1. 绘制图纸中的零件的三维模型。

2. 使用适当的软件进行零件的三维建模。

3. 根据要求，计算零件的体积和表面积。

题目四
根据给定的图纸和要求，完成以下任务：
1. 绘制图纸中的零件的剖视图。

2. 标注剖视图中的特征尺寸和注释。

3. 根据要求，计算剖视图中的面积。

题目五
根据给定的图纸和要求，完成以下任务：
1. 绘制图纸中的零件的等轴测图。

2. 标注等轴测图中的尺寸和注释。

3. 根据要求，计算等轴测图中的体积。

以上是《机械制图》期末机考试题的五个题目，每个题目都要按要求绘制图纸、标注尺寸和注释，并进行必要的计算。

请根据题目要求完成相应的任务。

祝你考试顺利！。

“高教杯”全国大学生先进成图技术与产品信息建模创新大赛试题资料中国工程图学学会制图技术专业委员会编制目录1.第一届大赛机械类大纲 (1)2.第一届大赛建筑类大纲 (4)3.第二届大赛机械类大纲 (7)4.第二届大赛建筑类大纲 (10)5.第二届大赛水利类大纲 (12)6.第三届大赛机械类大纲 (14)7.第三届大赛建筑类大纲 (17)8.第三届大赛水利类大纲 (20)9.第一届大赛机械类试题 (22)10.第一届大赛建筑类试题 (26)11.第二届大赛机械类试题 (37)12.第二届大赛水利类试题 (46)13.第一届大赛机械类试题评分标准 (48)14.第二届大赛机械类试题评分标准 (51)15.第二届大赛建筑类试题评分标准 (53)16.第二届大赛水利类试题评分标准 (54)17.第一届大赛机械类大赛作品 (58)18.第一届大赛建筑类大赛作品 (63)19.第二届大赛机械类大赛作品 (67)20.第二届大赛建筑类大赛作品 (72)首届“中图杯”全国大学生先进制图技术与技能大赛机械类竞赛大纲根据教育部高等学校工程图学教学指导委员会和中国工程图学学会制图技术专业委员会联合下发的首届“中图杯”全国大学生先进制图技术与技能大赛的通知，现将机械类竞赛大纲进行了修改，其内容如下：计算机辅助设计(CAD)技术推动了产品设计和工程设计的革命，在各工程领域得到了广泛地应用。

计算机绘图与三维建模作为一种工作技能，有着强烈的社会需求，正在成为我国大学生就业中的新亮点。

而阅读和绘制零件工作图及装配图是工程技术人员的基本技能。

为此，教育部高等学校工程图学教学指导委员会和中国工程图学学会制图技术专业委员会决定举办2008年首届“中图杯”全国大学生先进制图技术与技能大赛。

一、竞赛内容1．根据零件轴测图，用尺规绘制零件工作图（90分钟）。

2．已知零件工作图，用AutoCAD2006绘制零件工作图（60分钟）。

3．三维数字建模（120分钟）。

第五届“高教杯”全国大学生先进成图技术与产品信息建模创新大赛机械类计算机绘图试卷时间：180分钟，共计150分。

以考号为名称建立文件夹，标题栏中右下角填写考号（不能填写学校和姓名）。

完成后，压缩上传到指定位置。

蜗轮减速器示意图. .第二题 给出“砂轮头支架”的轴测图和部分视图创建零件的三维模型，并绘制出“砂轮头支架”的零件图（共40分。

建模20分，零件图20分）。

零件图要求：1、图纸幅面A3；材料HT200；比例自定；表达清楚，尺寸完全，符合国标要求；技术要求按国标要求标注；填写标题栏（考号填写在标题栏右下角）。

底面第三题创建节能灯的三维模型（20分）。

说明：节能灯螺口螺纹直径φ26，螺距6，圈数约3.5圈，螺纹牙型为R1.5圆弧；灯管：灯管螺旋线直径为φ40，节距为12，圈数为3圈，灯管直径φ7，其余尺寸参阅下图。

建模示意图及部分尺寸灯管螺旋线示意图及主要尺寸第五届“高教杯”全国大学生先进成图技术与产品信息建模创新大赛计算机绘图评分一览表第一题“蜗轮减速器”的评分标准。

第二题“砂轮头支架”三维模型及工程图评分标准，第三题创建“节能灯”的三维模型（20分）。

计算机绘图总分评分标准说明第一题蜗轮减速器一、建模与装配1、蜗轮减速器每个零件的大小、结构都完成可得满分。

不然，按零件的完成度酌情扣分，最小分值0.5分。

2、蜗轮减速器装配：零件装配参考装配示意图，不能出现零件漏装和干涉现象（螺纹除外），每漏装一个零件扣1分，标准件每少一个零件扣0.5；干涉每处扣0.5分。

3、爆炸图应按主动齿轮轴的轴线方向、拆装顺序排列，排列顺序错误的，每处扣0.5分，最多扣2分。

二、装配图1、装配图表达应反映出零件之间的相互位置、连接形式及工作原理，应能看出各个零件的位置，齿轮支座及密封圈的方向等信息。

主视图3分、左视图3分全剖，增加一个断面图1分，轴承画错扣每处0.5分，最多扣1分；蜗轮、蜗杆画错扣每处0.5分，最多扣1分；螺纹画错扣0.5分2、尺寸标注应标注装配图中要求的五种尺寸（性能规格尺寸0.5分、配合尺寸2分（约15个）、安装尺寸1.5分（约12个）、外形尺寸1（（3个）分及其他重要尺寸）。

第五届“浩辰杯”华东区大学生CAD 应用技能竞赛机械工程图绘制任务目标：参赛选手需完成五个任务，见下表。

任务情况表 任务序号任务类型 分值 竞赛时间 任务一创建样板文件 15 180分钟任务二几何作图与打印 25 任务三抄补剖视图 15 任务四拼画装配图 45 合计 100命名说明：1. 文件夹命名要求：在D 盘的根目录下，创建参赛选手文件夹，文件夹以“竞赛号”命名，如参赛选手竞赛号为“M2D001”，则创建文件夹的具体名称为 “M2D001”。

文件夹名称中间不允许出现空格，也不得以本人姓名或任何其它形式命名。

本次竞赛所有任务的完成结果必须保存在上述参赛选手文件夹中，如“D:\M2D001”，否则以未做任务处理。

2. 文件命名要求：必须按任务要求命名文件名称。

3. 选手设置的文件夹名称和保存的文件名称不符合上述要求的，其内容不能作为比赛正式结果，不作为评分依据。

4. 考生全部答题完成后，请确认自己的答题内容是否保存在竞赛号文件夹中。

如果考生参加不同竞赛类型（例如：建筑工程图、建筑三维建模），其竞赛号不同，请考生注意（例如：A2D001、A3D082）。

注意事项：5. 总分100分，时间180分钟。

在规定时间内完成即可，提前交卷的选手不予加分。

6. 竞赛过程中选手自行注意保存，如保存不及时造成数据丢失，后果自负。

7. 遇到意外情况，应及时向裁判报告，听从裁判安排，不要自行处理。

8. 选手在交答卷前，务必检查文件夹和文件名称是否正确；离开赛场前须将考卷交给裁判，不得带出赛场；离开时不得关机。

否定项：1. 不能在上交文件中明示或暗示选手身份（校名、姓名等表明身份的信息），不得有雷同卷。

2. 再次提醒注意：考生请务必按照试卷要求操作，否则引起的后果由考生自己负责。

3. 如果考试过程出现死机等意外情况，请不要随意重启，请立即联系监考老师备份数据。

任务一：创建样板文件（15分）1.开图层及设置有关特性按下表要求设置图层 图层名颜 色 线 型 线 宽 层上主要内容 0白 CONTINUOUS Default 图框等 01白 CONTINUOUS 0.50 粗实线 02青 CONTINUOUS 0.25 细实线 03红 CENTER 0.25 点画线 04绿 HIDDEN 0.25 虚线 05白 CONTINUOUS 0.25 标注尺寸 06 蓝 CONTINUOUS 0.25 注写文字对点画线和虚线线型要求：通过修改线型定义文件、或通过制作线型的方法，使单点长画线和虚线按图1-1尺寸要求定制，并将修改后的线型定义文件或制作的线型文件命名为“XXDY.lin”保存到已经创建的参赛选手文件夹中。

第五届“高教杯”全国大学生先进成图技术与产品信息建模创新大赛机械类计算机绘图试卷第五届“高教杯”全国大学生先进成图技术与产品信息建模创新大赛
机械类计算机绘图试卷
时间：180分钟，共计150分。

以考号为名称建立文件夹，标题栏中右下角填写考号（不能填写学校和姓名）。

完成后，压缩上传到指定位置。

蜗轮减速器示意图
. .
第二题 给出“砂轮头支架”的轴测图和部分视图创建零件的三维模型，并绘制出“砂轮头支架”的零件图（共40分。

建模20分，零件图20分）。

零件图要求：1、图纸幅面A3；材料HT200；比例自定；表达清楚，尺寸完全，符合国标要求；技术要求按国标要求标注；填写标题栏（考号填写在标题栏右下
角）。

底面
右端面
第三题创建节能灯的三维模型（20分）。

说明：节能灯螺口螺纹直径φ26，螺距6，圈数约3.5圈，螺纹牙型为R1.5圆弧；灯管：灯管螺旋线直径为φ40，节距为12，圈数为3圈，灯管直径φ7，其余尺寸参阅下图。

建模示意图及部分尺寸灯管螺旋线示意图及主要尺寸。
