AutoCAD2020教程第14章 绘制三维网格和实体

使用CAD绘制三维模型的步骤与技巧CAD（计算机辅助设计）软件是现代设计领域中使用最广泛的工具之一。

它可用于绘制和编辑各种类型的设计，包括三维模型。

在这篇文章中，我们将介绍使用CAD软件绘制三维模型的步骤和一些技巧。

步骤一：了解CAD界面和工具在开始绘制三维模型之前，首先要了解CAD软件的界面和基本工具。

CAD软件提供了许多绘图工具，如直线、圆、多边形等。

此外，还有各种编辑工具、变换工具和渲染工具可用于增强模型的外观。

步骤二：创建基础几何形状绘制三维模型的第一步是创建基础几何形状，如立方体、球体、圆柱体等。

使用CAD软件的基本绘图工具，如线段工具或多边形工具，可以轻松创建这些形状。

确保几何形状的尺寸和比例符合设计要求。

步骤三：组合和修改几何形状在创建基础几何形状后，可以使用CAD软件提供的组合和修改工具进行进一步的操作。

例如，可以使用组合工具将不同的几何形状组合在一起，形成更复杂的结构。

还可以使用修改工具对几何形状进行平移、旋转和缩放等操作。

步骤四：添加细节和纹理为了使三维模型更加逼真和有趣，可以添加细节和纹理。

CAD软件通常提供了各种纹理工具，可以用来给模型表面添加纹理和图案。

此外，还可以使用绘图工具添加细节，如文字、草图和标签等。

步骤五：进行渲染和光照效果渲染是将三维模型转化为平面图像的过程。

CAD软件提供了渲染工具，可以选择不同的渲染模式和光照效果。

通过调整光照和渲染设置，可以使模型看起来更加真实和有立体感。

步骤六：导出和共享模型完成三维模型后，可以将其导出为不同的文件格式，以便与他人共享或进一步处理。

常见的文件格式包括STL、OBJ和STEP等。

导出时要确保选择适合用途的文件格式，并进行必要的设置。

技巧一：使用图层和组件在创建复杂的三维模型时，使用图层和组件可以更好地组织和管理模型的各个部分。

可以将不同的几何形状分组到不同的图层或组件中，便于修改和编辑。

技巧二：利用快捷键和命令CAD软件通常提供了大量的快捷键和命令，可以加快绘图和编辑的速度。

cad创建三维建筑实体模型的方法
要创建三维建筑实体模型，可以采用CAD（计算机辅助设计）软件，以下是一种创建方法：
1. 建立基本几何形状：使用CAD软件中的基本绘图工具，如
直线、圆、矩形等，绘制房屋的基本几何形状，包括墙壁、地板、屋顶等。

确保按照真实比例和尺寸进行绘制。

2. 添加细节和特征：根据实际建筑设计的需求，添加更多的细节和特征，如窗户、门、楼梯、栏杆等。

可以使用CAD软件
中的修饰工具，如填充、连续折线、多段线等。

3. 定位和组织模型：根据建筑的规划图纸，将不同的建筑组件定位到正确的位置，并组织起来。

在CAD软件中，可以使用
层和图层工具来管理不同的建筑元素。

4. 设置材质和纹理：为建筑模型添加适当的材质和纹理，以增加真实感。

CAD软件提供了各种材质和纹理库，可以根据需
要选择和应用。

5. 照明和渲染：通过设置照明效果，使建筑模型在CAD软件
中呈现真实的光照效果。

还可以使用渲染工具，将建筑模型渲染为高质量的图像或视频。

6. 导出和分享：完成建筑模型后，可以将其导出为常见的文件格式，如DWG、DXF、OBJ等，以便与其他人共享或在其他
建筑设计软件中使用。

这是一个基本的创建三维建筑实体模型的方法，具体步骤可能因不同的CAD软件而有所不同。

可以根据具体的软件和建筑设计需求进行调整和优化。

CAD设计中的3D实体的创建与修改技巧在CAD设计中，创建和修改3D实体是非常重要和基础的技巧。

这些技巧可以帮助设计师更快速、高效地完成复杂的设计任务。

在本文中，我将向大家介绍一些常见的3D实体的创建和修改技巧。

首先，让我们来看看如何创建3D实体。

在CAD软件中，创建3D实体的方法有很多种。

其中一种常见的方法是使用绘制命令（如线段、圆等）和拉伸命令。

通过使用绘制命令，我们可以在平面上画出2D图形，然后使用拉伸命令将其转换为3D实体。

例如，我们可以先绘制一个2D的圆，然后使用拉伸命令将其拉伸成一个圆柱体。

除了绘制和拉伸命令，还有其他一些命令可以用来创建3D实体，如旋转、挤压、倒角等。

这些命令可以根据设计的需要将2D图形转换为3D实体，并在其中添加细节和特征。

创建3D实体后，我们可能需要对其进行修改和编辑。

以下是几种常见的修改和编辑技巧。

1. 平移、旋转和缩放：CAD软件提供了平移、旋转和缩放等功能，方便修改3D实体的位置、角度和大小。

通过使用这些功能，我们可以将3D实体移动到合适的位置、旋转至正确的角度，并调整其大小以适应设计需求。

2. 倒角和倒圆：在CAD设计中，为了避免物体的锐利边缘和棱角，常常需要对3D实体进行倒角和倒圆处理。

CAD软件提供了倒角和倒圆命令，可以快速、准确地对锐利边缘进行处理。

3. 扫描：扫描命令可以将一个二维图形沿着一条路径拉伸或旋转，以创建出复杂的3D形状。

这在设计曲线形状的管道、电缆线槽等方面非常有用。

4. 分割和合并：有时候，我们可能需要对3D实体进行分割或合并，以满足设计的要求。

CAD软件提供了分割和合并命令，可以快速、方便地将3D实体进行拆分或合并操作。

5. 中途添加细节和特征：在设计过程中，我们可能需要在3D实体的表面上添加一些细节和特征，如凹凸、孔洞等。

CAD软件提供了一系列的命令和工具，可以在3D实体上进行雕刻、切割、卷边等操作，以达到想要的效果。

总结起来，CAD设计中的3D实体的创建与修改技巧包括了绘制命令、拉伸命令、倒角和倒圆、扫描、分割和合并、平移、旋转和缩放以及中途添加细节和特征等。

如何在CAD中创建和编辑复杂的三维实体模型CAD（计算机辅助设计）是一种广泛应用于工程领域的计算机软件，它可以帮助设计师创建和编辑各种三维实体模型。

对于复杂的三维模型来说，掌握一些技巧和方法能够提高工作效率和精确度。

下面将介绍一些在CAD软件中创建和编辑复杂的三维实体模型的技巧。

首先，我们来讨论如何创建三维实体模型。

在CAD软件中，有多种方法可以创建三维模型，最常用的是绘制线框和创建实体。

绘制线框是基础，可以通过绘制直线、弧线和曲线来创建基本形状，然后使用连接、修剪和延伸等命令将它们组合在一起，形成复杂的实体模型。

在创建实体时，常用的命令包括拉伸、旋转、推拉和倒角等。

拉伸命令可以将二维形状拉伸为三维对象，旋转命令可以围绕轴线旋转二维形状，推拉命令可以将二维形状推出一定的高度，而倒角命令可以在两条直线或两个曲线的交点处创建平滑的过渡。

熟练掌握这些基本命令将使您能够更准确地创建和编辑三维实体模型。

其次，让我们来探讨如何编辑三维实体模型。

在CAD软件中，对于复杂的三维模型，往往需要进行一些修改和调整。

最常见的编辑操作是移动、旋转和缩放。

移动命令可以将模型中的对象从一个位置移动到另一个位置，旋转命令可以围绕一个轴线旋转模型中的对象，缩放命令可以按比例调整模型中的对象的大小。

另外，对于复杂的模型，我们还可以使用镜像、阵列和分解等命令进行编辑。

镜像命令可以将模型中的对象沿指定的轴线进行翻转，阵列命令可以通过复制对象并沿指定路径分布，创建多个相同的对象，而分解命令可以将复杂的实体模型分解为其组成部分。

此外，CAD软件中还有一些高级工具和功能可以帮助我们更好地编辑和调整模型。

比如，切割命令可以将模型中的对象剪切成所需的形状，修剪命令可以删除模型中的多余部分，镂空命令可以在模型中创建空洞。

除了上述提到的基本操作和命令之外，CAD软件还提供了各种插件和扩展，可以进一步扩展其功能和效果。

例如，您可以安装并使用渲染插件，让您的三维模型看起来更加逼真和生动。

CAD 绘制三维实体基础AutoCAD 除具有强大的二维绘图功能外，还具备基本的三维造型能力。

若物体并无复杂的外表曲面及多变的空间结构关系，则使用AutoCAD 可以很方便地建立物体的三维模型。

本章我们将介绍AutoCAD 三维绘图的基本知识。

11.1 三维几何模型分类在AutoCAD 中，用户可以创建3种类型的三维模型：线框模型、表面模型及实体模型。

这3种模型在计算机上的显示方式是相同的，即以线架结构显示出来，但用户可用特定命令使表面模型及实体模型的真实性表现出来。

11.1.1线框模型(Wireframe Model)线框模型是一种轮廓模型，它是用线（3D 空间的直线及曲线）表达三维立体，不包含面及体的信息。

不能使该模型消隐或着色。

又由于其不含有体的数据，用户也不能得到对象的质量、重心、体积、惯性矩等物理特性，不能进行布尔运算。

图11-1显示了立体的线框模型，在消隐模式下也看到后面的线。

但线框模型结构简单，易于绘制。

11.1.2 表面模型（Surface Model ）表面模型是用物体的表面表示物体。

表面模型具有面及三维立体边界信息。

表面不透明，能遮1、三维模型的分类及三维坐标系；2、三维图形的观察方法；3、创建基本三维实体；4、由二维对象生成三维实体；5、编辑实体、实体的面和边；1、建立用户坐标系；2、编辑出版三维实体。

讲授8学时上机8学时总计16学时挡光线，因而表面模型可以被渲染及消隐。

对于计算机辅助加工，用户还可以根据零件的表面模型形成完整的加工信息。

但是不能进行布尔运算。

如图11-2所示是两个表面模型的消隐效果，前面的薄片圆筒遮住了后面长方体的一部分。

11.1.3 实体模型实体模型具有线、表面、体的全部信息。

对于此类模型，可以区分对象的内部及外部，可以对它进行打孔、切槽和添加材料等布尔运算，对实体装配进行干涉检查，分析模型的质量特性，如质心、体积和惯性矩。

对于计算机辅助加工，用户还可利用实体模型的数据生成数控加工代码，进行数控刀具轨迹仿真加工等。

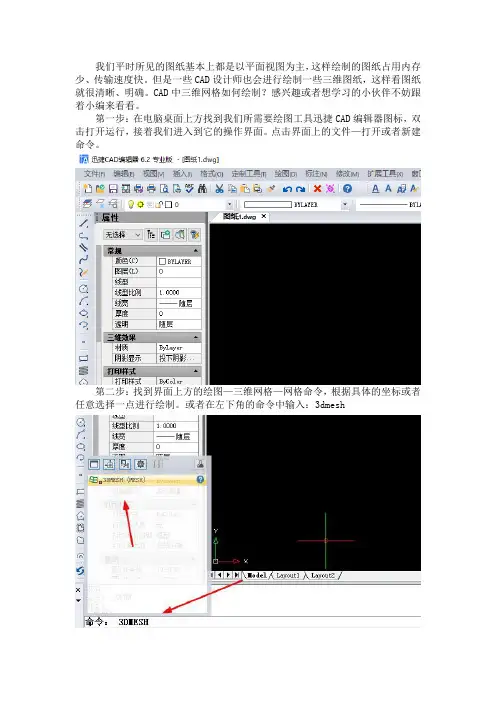

我们平时所见的图纸基本上都是以平面视图为主，这样绘制的图纸占用内存少、传输速度快。

但是一些CAD设计师也会进行绘制一些三维图纸，这样看图纸就很清晰、明确。

CAD中三维网格如何绘制？感兴趣或者想学习的小伙伴不妨跟着小编来看看。

第一步：在电脑桌面上方找到我们所需要绘图工具迅捷CAD编辑器图标，双击打开运行，接着我们进入到它的操作界面。

点击界面上的文件—打开或者新建命令。

第二步：找到界面上方的绘图—三维网格—网格命令，根据具体的坐标或者任意选择一点进行绘制。

或者在左下角的命令中输入：3dmesh
第三步：命令执行后，系统会提示需要确认圆锥体底面中心，这时候我们可以选择一个适合的点作为网格的起点。

然后进行绘制，并且还需要在下方命令：初始轴线的分段数( 2 到256之间)设置。

第四步：点击顶部工具栏中的【视图】–【三维视图】，然后可指定三维视图样式，如果想要看到立体的三维效果，可选择鸟瞰图。

到此，小编今天的分享到这就要结束了。

你有什么不懂之处可以按照上边的具体操作在电脑上边操作一遍。

希望对大家能够有所帮助！。

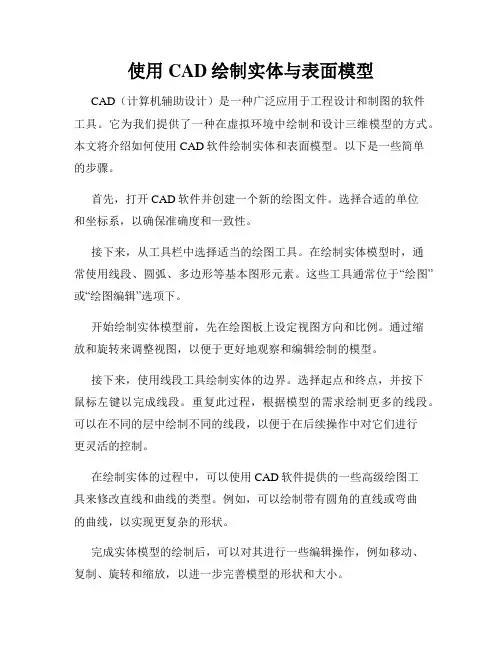

使用CAD绘制实体与表面模型CAD（计算机辅助设计）是一种广泛应用于工程设计和制图的软件工具。

它为我们提供了一种在虚拟环境中绘制和设计三维模型的方式。

本文将介绍如何使用CAD软件绘制实体和表面模型。

以下是一些简单的步骤。

首先，打开CAD软件并创建一个新的绘图文件。

选择合适的单位和坐标系，以确保准确度和一致性。

接下来，从工具栏中选择适当的绘图工具。

在绘制实体模型时，通常使用线段、圆弧、多边形等基本图形元素。

这些工具通常位于“绘图”或“绘图编辑”选项下。

开始绘制实体模型前，先在绘图板上设定视图方向和比例。

通过缩放和旋转来调整视图，以便于更好地观察和编辑绘制的模型。

接下来，使用线段工具绘制实体的边界。

选择起点和终点，并按下鼠标左键以完成线段。

重复此过程，根据模型的需求绘制更多的线段。

可以在不同的层中绘制不同的线段，以便于在后续操作中对它们进行更灵活的控制。

在绘制实体的过程中，可以使用CAD软件提供的一些高级绘图工具来修改直线和曲线的类型。

例如，可以绘制带有圆角的直线或弯曲的曲线，以实现更复杂的形状。

完成实体模型的绘制后，可以对其进行一些编辑操作，例如移动、复制、旋转和缩放，以进一步完善模型的形状和大小。

与实体模型不同，表面模型通常是由一系列平面或曲面构成的。

在CAD软件中，绘制表面模型的常用工具包括绘制线框、实体建模、多边形网格和曲面建模等。

对于绘制表面模型，需要首先创建基本的几何体。

例如，使用绘图工具绘制矩形或圆形，并在其周围绘制其他形状的几何体。

接下来，使用CAD软件提供的几何变换功能和编辑工具调整和变形几何体，以实现所需的形状和风格。

可以通过拉伸、旋转、倾斜、切割等操作来调整几何体的大小和方向。

如果需要更精确和复杂的表面模型，可以使用CAD软件提供的曲面建模工具。

例如，可以使用曲线和曲面工具来生成光滑的曲面，以实现更真实的效果。

最后，对绘制的实体和表面模型进行检查和调整。

确保模型的各个部分之间没有重叠或间隙，并且总体形状和比例满足设计要求。

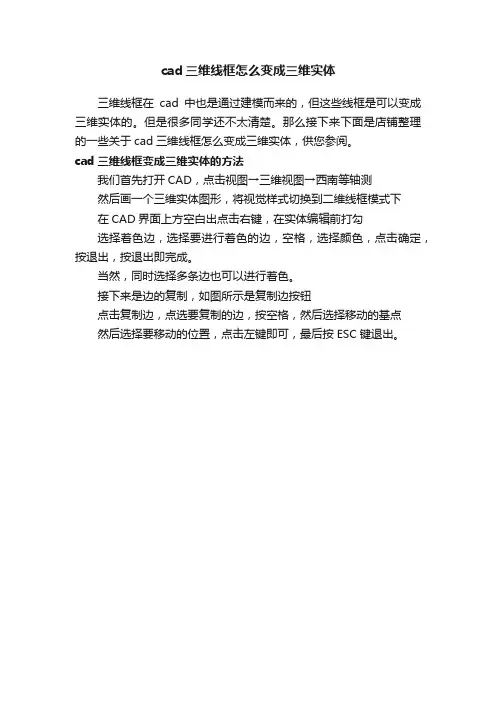

cad三维线框怎么变成三维实体
三维线框在cad中也是通过建模而来的，但这些线框是可以变成三维实体的。

但是很多同学还不太清楚。

那么接下来下面是店铺整理的一些关于cad三维线框怎么变成三维实体，供您参阅。

cad三维线框变成三维实体的方法
我们首先打开CAD，点击视图→三维视图→西南等轴测
然后画一个三维实体图形，将视觉样式切换到二维线框模式下
在CAD界面上方空白出点击右键，在实体编辑前打勾
选择着色边，选择要进行着色的边，空格，选择颜色，点击确定，按退出，按退出即完成。

当然，同时选择多条边也可以进行着色。

接下来是边的复制，如图所示是复制边按钮
点击复制边，点选要复制的边，按空格，然后选择移动的基点
然后选择要移动的位置，点击左键即可，最后按ESC键退出。

CAD怎么画3D模型？CAD画三维实体和曲面方法技巧
大家都知道CAD主要用于二维绘图，但也提供了一些基本的三维设计功能。

那么，CAD怎么画3D模型？本文小编就来给大家分享一下浩辰CAD软件中创建三维实体和曲面的几种方法吧！
CAD画三维实体和曲面方法技巧：
1、创建基本三维实体
在浩辰CAD软件中可以创建的基本三维实体（实体图元）有：长方体、圆锥体、圆柱体、球体、楔体、棱锥体和圆环体，然后对这些对象进行合并，找出它们差集或交集（重叠）部分，合并生成更为复杂的实体。

2、从现有对象创建三维实体和曲面
除此之外，还可以通过以下方法从现有对象创建三维实体和曲面：（1）拉伸对象；
（2）剖切实体；
（3）绕一条轴旋转对象；
（4）沿一条路径扫掠对象；
（5）对一组曲线进行放样；
（6）将具有厚度的平面对象转换为实体和曲面。

3、用视口的视觉样式显示实体和曲面
可以分析实体的质量特性（体积、重心等）；可以输出实体对象的数据以供分析；通过分解实体，可以将其分解为面域、体、曲面和线框对象。

拓展资料：
ISOLINES系统变量控制显示线框弯曲部分的素线数目。

FACETRES系统变量调整着色和消隐对象的平滑度。

本节CAD教程小编给大家简单分享了在CAD创建3D模型的几种方法，你学会了吗？。

如何在CAD软件中进行网格建模网格建模是CAD软件中常见且重要的功能之一。

通过网格建模，我们可以创建出复杂的几何形状，并将其用于各种工程设计和分析中。

在本文中，我将向大家介绍如何在CAD软件中进行网格建模的一些基本技巧和操作步骤。

首先，在开始网格建模之前，我们需要先打开CAD软件，并创建一个新的工程文件。

在CAD软件的主界面中，点击“新建”按钮或选择相应的菜单选项来创建一个新的工程文件。

接下来，我们需要选择适合网格建模的工具和模型。

CAD软件中提供了许多不同类型的工具和模型，可以用于网格建模。

常见的网格建模工具包括点、线、面、曲线、圆弧等。

要根据具体的需求选择适合的工具和模型。

例如，如果我们需要创建一个立方体的网格模型，可以首先点击“绘制线段”工具，然后在工作区中绘制出立方体的边界线。

绘制边界线时，可以使用CAD软件提供的各种辅助工具，如“偏移”、“延伸”、“插入点”等，以帮助我们更快、更准确地绘制边界线。

在绘制完边界线后，我们可以使用“创建实体”或“实体编辑”工具将边界线转化为网格模型。

具体操作方法是选择边界线，然后点击“创建实体”或“实体编辑”按钮，在弹出的菜单中选择“形成网格”选项。

CAD软件将自动将边界线转化为网格模型，并将其显示在工作区中。

在创建网格模型后，我们可以对其进行各种编辑和调整操作。

例如，可以使用“拉伸”或“平移”工具对网格模型进行形变，或者使用“旋转”或“放缩”工具对其进行旋转和缩放。

在进行编辑和调整操作时，可以使用CAD软件提供的各种辅助工具，如“对齐”、“镜像”、“切割”等，以帮助我们更好地完成操作。

另外，在进行网格建模时，还可以使用CAD软件提供的各种附加功能和插件。

例如，某些CAD软件支持使用脚本语言编写脚本，可以通过编写脚本来实现一些复杂的网格建模操作。

此外，还可以安装一些CAD软件的扩展插件，以增加一些额外的功能和工具，从而更好地满足特定的建模需求。

最后，在完成网格建模之后，我们需要对其进行导出或保存。
