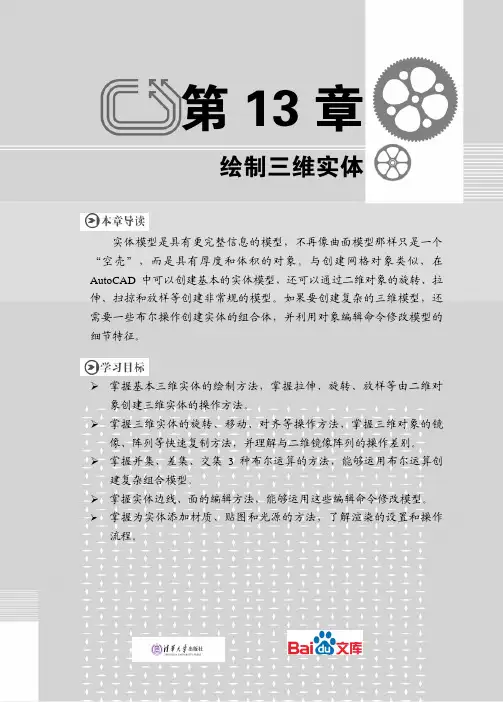

第13章绘制三维实体实体模型是具有更完整信息的模型，不再像曲面模型那样只是一个“空壳”，而是具有厚度和体积的对象。
与创建网格对象类似，在AutoCAD中可以创建基本的实体模型，还可以通过二维对象的旋转、拉伸、扫掠和放样等创建非常规的模型。
如果要创建复杂的三维模型，还需要一些布尔操作创建实体的组合体，并利用对象编辑命令修改模型的细节特征。
掌握基本三维实体的绘制方法，掌握拉伸、旋转、放样等由二维对象创建三维实体的操作方法。
掌握三维实体的旋转、移动、对齐等操作方法，掌握三维对象的镜像、阵列等快速复制方法，并理解与二维镜像阵列的操作差别。
掌握并集、差集、交集3种布尔运算的方法，能够运用布尔运算创建复杂组合模型。
掌握实体边线、面的编辑方法，能够运用这些编辑命令修改模型。
掌握为实体添加材质、贴图和光源的方法，了解渲染的设置和操作流程。
13.1 绘制基本实体基本实体对象类似于前一章的网格图元，是一些规则的图形对象。
AutoCAD中创建各基本实体使用不同的命令，而不是像创建网格对象那样在同一个命令的选项中选择子类型。
13.1.1 绘制多段体多段体常用于创建三维墙体。
调用【多段体】命令有以下几种方法。
菜单栏：选择【绘图】│【建模】│【多段体】命令。
功能区：在【常用】选项卡中，单击【建模】面板上的【多段体】按钮。
或在【实体】选项卡中，单击【图元】面板上的【多段体】按钮。
命令行：在命令行输入POLYSOLID并按Enter键。
【案例13-1】：创建多段体01 单击ViewCube上的西南等轴测角点，将视图切换到西南等轴测方向。
02 在命令行输入PL并按Enter键，绘制一条二维多段线，如图13-1所示。
图13-1 二维多段线03 在【常用】选项卡中，单击【建模】面板上的【多段体】按钮，以多段线为对象创建多段体。
命令行操作如下：命令: _Polysolid↙高度 = 80.0000, 宽度 = 5.0000, 对正 = 居中//调用【多段体】命令指定起点或 [对象(O)/高度(H)/宽度(W)/对正(J)] <对象>: H↙指定高度 <80.0000>: 30↙ //输入多段体高度高度 = 30.0000, 宽度 = 5.0000, 对正 = 居中指定起点或 [对象(O)/高度(H)/宽度(W)/对正(J)] <对象>: W↙10 //输入多段体宽度指定宽度<5.0000>:高度 = 50.0000, 宽度 = 10.0000, 对正 = 居中指定起点或 [对象(O)/高度(H)/宽度(W)/对正(J)] <对象>: J↙输入对正方式 [左对正(L)/居中(C)/右对正(R)] <居中>: C↙ //选择【居中】对正方式高度 = 50.0000, 宽度 = 10.0000, 对正 = 居中指定起点或 [对象(O)/高度(H)/宽度(W)/对正(J)] <对象>:O↙选择对象: //选择绘制的多段线，完成多段体04 选择【视图】│【消隐】命令，显示结果如图13-2所示。
