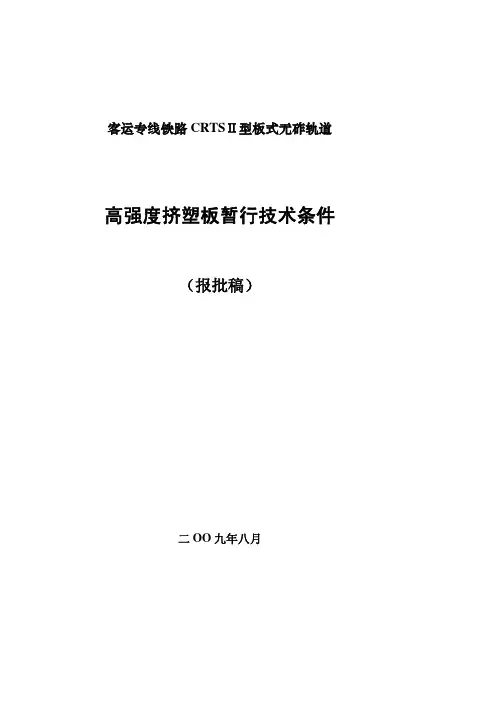

客运专线铁路CRTSⅡ型板式无砟轨道高强度挤塑板暂行技术条件（报批稿）二OO九年八月前 言本暂行技术条件对客运专线铁路CRTSⅡ型板式无砟轨道结构中高强度挤塑板的技术要求、试验方法、检验规则、标识、包装、存放、运输及质保期等进行了规定。
本暂行技术条件是根据我国无砟轨道科研成果和工程实践经验，并参考国内外相关标准编制而成。
本暂行技术条件负责起草单位：铁道第三勘察设计院集团有限公司、四川大学高分子材料与工程学院、中国船舶重工集团公司第七二五研究所（洛阳双瑞橡塑科技有限公司）、欧文斯科宁（中国）投资有限公司、四川宏亿复合材料工程技术有限公司。
本暂行技术条件主要起草人：闫红亮王召祜伍卫凡杨伟王勇褚夫强叶贤庆杜学东王会超范志刚本暂行技术条件由铁道部科学技术司负责解释。
目 次1 适用范围 (1)2 规范性引用文件 (1)3 定义和符号 (2)4 边缘结构及标记 (2)5 技术要求 (3)6 试验方法 (4)7 检验规则 (6)8 使用寿命 (7)9 标识及包装 (7)10 存放及运输 (8)11 质保期 (8)条文说明 (9)1 适用范围本暂行技术条件适用于客运专线铁路CRTSⅡ型板式无砟轨道、使用温度不超过75℃的高强度挤塑板。
客运专线铁路其他类型的无砟轨道用高强度挤塑板可参照执行。
本暂行技术条件规定了高强度挤塑板的技术要求、试验方法、检验规则、标识、包装、存放、运输及质保期。
2 规范性引用文件下列文件中的条款通过本暂行技术条件的引用而成为本暂行技术条件的条款。
凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本暂行技术条件，然而，鼓励根据本暂行技术条件达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注明日期的引用文件，其最新版本适用于本暂行技术条件。
GB/T 2918-1998 塑料试样状态调节和试验的标准环境GB/T 6342-1996 泡沫塑料与橡胶线性尺寸的测定GB/T6343-1995 泡沫塑料和橡胶表观（体积）密度的测定GB 8624-2006 建筑材料及制品燃烧性能分级GB/T 8626-2007 建筑材料可燃性试验方法GB/T 8810-2005 硬质泡沫塑料吸水率的测定 96hGB/T 8811-2008 硬质泡沫塑料尺寸稳定性试验方法GB/T 8812.1-2007 硬质泡沫塑料弯曲性能的测定第1部分：基本弯曲试验GB/T 8813-2008 硬质泡沫塑料压缩性能的测定GB/T 10007-2008 硬质泡沫塑料剪切强度试验方法GB/T 10294-2008 绝热材料稳态热阻及有关特性的测定防护板法GB/T 10295-2008 绝热材料稳态热阻及有关特性的测定热流计法GB/T 10799-2008 硬质泡沫塑料开孔和闭孔体积百分率的测定GB/T 10801.2 绝热用挤塑聚苯乙烯泡沫塑料（XPS）GB/T 20284-2006 建筑材料或者制品的单体燃烧试验GB/T 20672-2006 硬质泡沫塑料在规定负荷和温度条件下压缩蠕变的测定1GB/T 21332-2008 硬质泡沫塑料水蒸气透过性能的测定BS EN 1606-1997 建筑用绝热产品压缩蠕变的测定BS EN 12091-1997 建筑用绝热产品抗冻融性的测定3 定义和符号3.1 定义高强度挤塑板：以聚苯乙烯树脂或其共聚物为主要成分，添加少量添加剂，通过加热挤塑成型工艺而制得的具有闭孔结构、高压缩强度的挤塑聚苯乙烯泡沫塑料板。

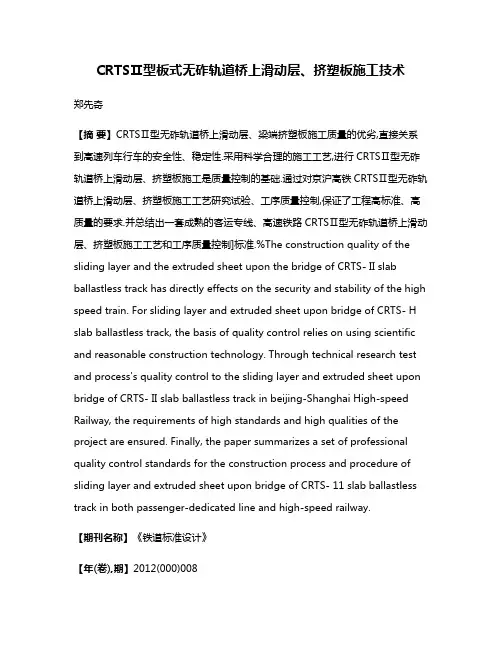

CRTSⅡ型板式无砟轨道桥上滑动层、挤塑板施工技术郑先奇【摘要】CRTSⅡ型无砟轨道桥上滑动层、梁端挤塑板施工质量的优劣,直接关系到高速列车行车的安全性、稳定性.采用科学合理的施工工艺,进行CRTSⅡ型无砟轨道桥上滑动层、挤塑板施工是质量控制的基础.通过对京沪高铁CRTSⅡ型无砟轨道桥上滑动层、挤塑板施工工艺研究试验、工序质量控制,保证了工程高标准、高质量的要求.并总结出一套成熟的客运专线、高速铁路CRTSⅡ型无砟轨道桥上滑动层、挤塑板施工工艺和工序质量控制]标准.%The construction quality of the sliding layer and the extruded sheet upon the bridge of CRTS- II slab ballastless track has directly effects on the security and stability of the high speed train. For sliding layer and extruded sheet upon bridge of CRTS- H slab ballastless track, the basis of quality control relies on using scientific and reasonable construction technology. Through technical research test and process's quality control to the sliding layer and extruded sheet upon bridge of CRTS- II slab ballastless track in beijing-Shanghai High-speed Railway, the requirements of high standards and high qualities of the project are ensured. Finally, the paper summarizes a set of professional quality control standards for the construction process and procedure of sliding layer and extruded sheet upon bridge of CRTS- 11 slab ballastless track in both passenger-dedicated line and high-speed railway.【期刊名称】《铁道标准设计》【年(卷),期】2012(000)008【总页数】4页(P12-15)【关键词】高速铁路;无砟轨道;滑动层;挤塑板;施工【作者】郑先奇【作者单位】中铁十六局集团第三工程有限公司,浙江湖州 313000【正文语种】中文【中图分类】U238;U213.2+4.41 概述随着我国客运专线、高速铁路的大规模建设,无砟轨道系统的高精度、高稳定性、高平顺性,给旅客带来了平稳、舒适的乘坐环境。

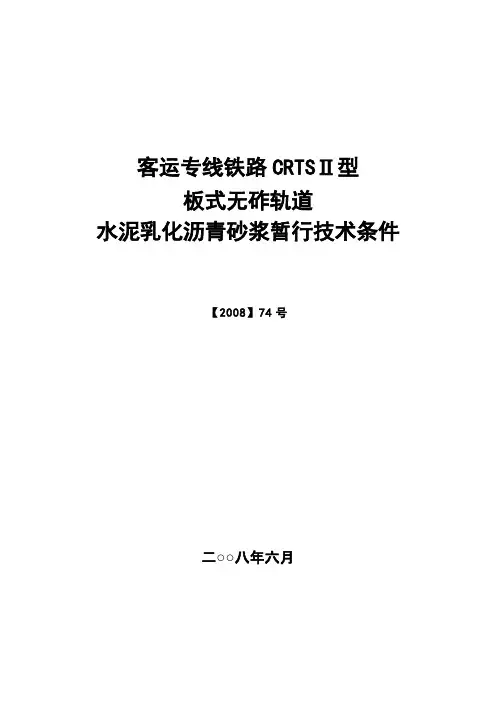

客运专线铁路CRTSⅡ型板式无砟轨道水泥乳化沥青砂浆暂行技术条件【2008】74号二○○八年六月前言CRTSⅡ型板式无砟轨道是通过水泥乳化沥青砂浆调整层将预制轨道板铺设在现场摊铺的支承层或现场浇注的钢筋混凝土底座上，并适应ZPW－2000轨道电路要求的纵连板式无碴轨道结构形式。
为指导客运专线铁路CRTSⅡ型板式无砟轨道水泥乳化沥青砂浆的生产、施工和质量检验，确保水泥乳化沥青砂浆施工质量，特制订本暂行技术条件。
本暂行技术条件依据CRTSⅡ型板式无砟轨道水泥乳化沥青砂浆自主创新研究的最新成果、我国前期工程实践经验以及国内外其它有关标准和规范编制而成。
本暂行技术条件中附录A～附录L是规范性附录。
本暂行技术条件负责起草单位：中国铁道科学研究院、中南大学、清华大学、中国石油化工股份有限公司上海沥青分公司本技术条件主要起草人：谢永江、郑新国、江成、曾志、翁智财、李海燕、仲新华、谢友均、邓德华、阎培渝、孔祥明、赵永东、王玉树、王月华、李化建、朱长华、黄婉利、沈巍、李启棣、汪加蔚、袁守宇本暂行技术条件由铁道部科学技术司负责解释。
I目录1适用范围∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙1 2规范性引用文件∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙1 3术语∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙2 4原材料∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙2 5技术要求∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙6 6施工技术要点∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙7 7质量检验∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙10附录A（规范性附录）乳化沥青与水泥适应性试验方法∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙13附录B（规范性附录）干料扩展度试验方法∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙15附录C（规范性附录）水泥沥青膨胀率试验方法∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙16附录D（规范性附录）干料抗压强度试验方法∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙17附录E（规范性附录）水泥沥青砂浆扩展度试验方法∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙18附录F（规范性附录）水泥沥青砂浆流动度试验方法∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙19附录G（规范性附录）水泥沥青砂浆分离度试验方法∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙20附录H（规范性附录）水泥沥青砂浆含气量试验方法∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙21附录I（规范性附录）水泥沥青砂浆力学性能试验方法∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙23附录J（规范性附录）水泥沥青砂浆冻融试验方法∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙24附录K（规范性附录）水泥沥青砂浆疲劳试验方法∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙28条文说明∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙30II1适用范围本暂行技术条件适用于客运专线铁路CRTSⅡ型板式无砟轨道用水泥乳化沥青砂浆（以下简称水泥沥青砂浆）。

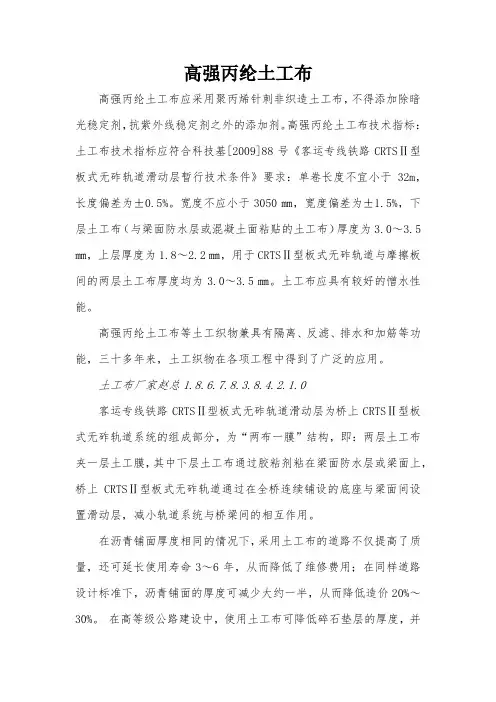

高强丙纶土工布高强丙纶土工布应采用聚丙烯针刺非织造土工布，不得添加除暗光稳定剂，抗紫外线稳定剂之外的添加剂。
高强丙纶土工布技术指标：土工布技术指标应符合科技基[2009]88号《客运专线铁路CRTSⅡ型板式无砟轨道滑动层暂行技术条件》要求：单卷长度不宜小于32m，长度偏差为±0.5%。
宽度不应小于3050㎜，宽度偏差为±1.5%，下层土工布（与梁面防水层或混凝土面粘贴的土工布）厚度为3.0～3.5㎜，上层厚度为1.8～2.2㎜，用于CRTSⅡ型板式无砟轨道与摩擦板间的两层土工布厚度均为3.0～3.5㎜。
土工布应具有较好的憎水性能。
高强丙纶土工布等土工织物兼具有隔离、反滤、排水和加筋等功能，三十多年来，土工织物在各项工程中得到了广泛的应用。
土工布厂家赵总1.8.6.7.8.3.8.4.2.1.0客运专线铁路CRTSⅡ型板式无砟轨道滑动层为桥上CRTSⅡ型板式无砟轨道系统的组成部分，为“两布一膜”结构，即：两层土工布夹一层土工膜，其中下层土工布通过胶粘剂粘在梁面防水层或梁面上，桥上CRTSⅡ型板式无砟轨道通过在全桥连续铺设的底座与梁面间设置滑动层，减小轨道系统与桥梁间的相互作用。
在沥青铺面厚度相同的情况下，采用土工布的道路不仅提高了质量，还可延长使用寿命3～6年，从而降低了维修费用；在同样道路设计标准下，沥青铺面的厚度可减少大约一半，从而降低造价20%～30%。
在高等级公路建设中，使用土工布可降低碎石垫层的厚度，并使公路的边坡变陡，降低施工土方量，少占用土地。
如沪宁高速公路在软土及沉降地段采用加铺土工布的施工方案，防止了路面沉降，减少砂石和沥青用量，使工程造价约降低了5%。
土工布物理力学性能见表1一、滑动层综合性能要求：1、滑动层整体磨耗性能试验前后，综合摩擦系数不应大于0.35；2、滑动层整体磨耗性能试验完成后，土工布和土工膜不应出现超过试件总面积3%的破损。
若土工膜与土工布发生局部粘连，则滑动层材料的粘连面积与缺失面积均应计入破损面积。
客运专线CRTSII型板式无砟轨道精调方法步骤摘要：CRTSII型板式无砟轨道精调是关系到列车运行速度是否能达到设计要求的重要因素，结合京石铁路客运专线施工。
重点阐述了无砟轨道精调的施工工艺和注意事项，并指出了轨道板精调作业对于整个高铁工程的主要性。
关键词：客运专线，CRTSII型无砟轨道，精调1. 引言我国高速铁路的轨道技术主要是无砟轨道结构和有砟轨道结构，现阶段基本以无砟轨道结构为主，其中CRTS I型板式无砟轨道普遍应用在京津城际铁路、京石客专、京沪高速铁路和沪杭高速铁路上。
CRTS I型板式无砟轨道采用了连续底座混凝土结构和轨道板纵联方式，现场施工作业简单方便、可靠性好。
轨道板精调是指通过调整轨道板的高度及平面状态，使各螺栓孔位置精确安置，从而保证扣件的安放精度，减少扣件安放后轨道的调整量2. 技术标准（1）《高速铁路设计规范》（2）《高速铁路工程测量规范》（3）《客运专线轨道几何状态测量仪暂行技术条件（科技基[2008]86号）》（4）《客运专线铁路工程静态验收指导意见（铁建设[2009]183号）》（5）《高速铁路联调联试及运行试验指导意见（铁集成[2010]166号）》（6）《京石客专、石武客专（河北段）轨道精调作业标准、组织方案及作业流程实施细则》。
根据“细则”的要求，按照以下几何状态控制标准进行作业标准控制，如表1所示：表1.几何状态控制标准轨道测量前，认真核对CP M坐标、轨道设计线型设计要素数据输入正确，确保测量仪器校核无误，设站精度达到要求，钢轨、扣件无污染，焊缝平顺，扣件扭矩和扣压力达到设计要求。
测量一般选在阴天或夜间进行，严禁在高温、雨天、大雾、大风等条件下测量，避免测量误差过大和出现假数据。
测量数据模拟调整前，必须保证数据的真实、可靠性。
扣件更换前做出相应标识，并用弦绳和道尺做必要的复核。
更换扣件时，当实际轨温在于锁定轨± 10 °C以内施工作业，当高于锁定轨温20C禁止作业，每次拆除扣件不得连续超过10—12个承轨台（防止胀轨），更换扣配件钢轨抬高量小于25mm，确保扣件更换能达到预期目的和平滑过渡。
中华人民共和国行业标准铁建设〔2009〕218 号高速铁路CRTSⅡ型板式无砟轨道施工质量验收暂行标准（报批稿）2009-00-00 发布 2009-00-00 实施中华人民共和国铁道部发布中华人民共和国行业标准高速铁路CRTSⅡ型板式无砟轨道施工质量验收暂行标准铁建设〔2009〕218号主编单位：中铁二局股份有限公司批准部门：中华人民共和国铁道部施行日期：2009年XX月XX日中国铁道出版社2009年·北京前言本暂行标准是根据铁道部“关于印发2009年铁路工程建设标准编制计划的通知”（铁建设函[2009]34号）的要求进行编制的。
本暂行标准在编制过程中，依据现行的有关技术标准和相关设计资料，认真总结我国前期引进技术及已建工程的成果和经验，充分体现了高速铁路无砟轨道的技术特点和质量要求。
本暂行标准主要用于指导CRTSⅡ型板式无砟轨道施工质量管理及验收。
本暂行标准共分10章，主要内容包括：总则、术语、基本规定、路基上CRTSⅡ型板式无砟轨道、桥梁上CRTSⅡ型板式无砟轨道、隧道内CRTSⅡ型板式无砟轨道、轨道过渡段、路基上及隧道内岔区板式无砟轨道、桥梁上岔区板式无砟轨道、单位工程综合质量评定。
在执行本暂行标准过程中，希望各单位结合工程实践，认真总结经验，积累资料。
如发现需要修改和补充之处，请及时将意见及有关资料寄交中铁二局股份有限公司（成都市金牛区马家花园路10号，邮政编码：610031,邮箱：wenrouxiaojia@），并抄送铁道部经济规划研究院（北京市海淀区羊坊店路甲8号，邮政编码：100038），供今后修订时参考。
本标准由铁道部建设管理司负责解释。
本暂行标准主编单位：中铁二局股份有限公司。
本暂行标准参编单位：中铁六局集团有限公司。
中铁十七局集团公司。
本暂行标准主要起草人：胡建、陈孟强、李小和、杨晓辉、陈建男、卿三惠、陈杰、李佃宇、冀光民目录1 总则 (3)2 术语 (5)3 基本规定 (6)3.1 一般规定 (6)3.2 工程施工质量验收单元划分 (7)3.3 工程质量验收 (10)3.4 工程施工质量的验收和组织 (12)3.5 无砟轨道工程施工要求 (17)4 路基上CRTSⅡ型板式无砟轨道 (19)4.1 支承层 (19)4.2 轨道板铺设 (21)4.3 水泥乳化沥青砂浆充填层 (22)4.4 轨道板纵向连接及灌浆口封填 (24)4.5 线间封填 (25)5 桥梁上CRTSⅡ型板式无砟轨道 (27)5.1 滑动层 (27)5.2高强度挤塑板 (27)5.3 底座板 (28)5.4 轨道板铺设 (31)5.5 水泥乳化沥青砂浆充填层 (32)5.6 轨道板纵向连接及灌浆口封填 (32)5.7剪切连接 (32)5.8 侧向挡块及其他限位结构 (32)5.9 摩擦板 (34)5.10 端刺 (35)5.11 过渡板 (36)6 隧道内CRTSⅡ型板式无砟轨道 (38)6.1 支承层 (38)6.2 轨道板铺设 (38)6.3 水泥乳化沥青砂浆充填层 (38)6.4 轨道板纵向连接及灌浆口封填 (38)6.5 剪切连接 (38)7 轨道过渡段 (39)7.1 一般规定 (39)7.2 CRTSⅡ型板式无砟轨道与有砟轨道间过渡段 (39)7.3 CRTSⅡ型板式无砟轨道与其他形式无砟轨道结构间过渡段 (40)8.路基上及隧道内岔区板式无砟轨道 (41)8.1一般规定 (41)8.2混凝土垫层 (41)8.3 道岔板铺设 (42)8.4钢筋混凝土底座 (44)8.5 转辙机基础 (46)9.桥梁上岔区板式无砟轨道 (48)9.1一般规定 (48)9.2 滑动层 (48)9.3高强度挤塑板 (48)9.4 底座板及转辙机基础 (48)9.5 道岔板铺设 (48)9.6 水泥乳化沥青砂浆充填层 (48)9.7剪切连接 (48)9.8 侧向挡块及其他限位结构 (48)10 单位工程综合质量评定 (49)10.1 单位工程质量控制资料核查 (49)10.2 单位工程实体质量和主要功能核查 (51)10.3 单位工程观感质量评定 (52)本暂行标准用词说明 (55)《高速铁路CRTSⅡ型板式无砟轨道施工质量验收暂行标准》条文说明 (56)1 总则1.0.1 为规范高速铁路无砟轨道工程施工质量管理，统一CRTSⅡ型板式无砟轨道施工质量的验收标准，保证工程质量，制定本暂行标准。

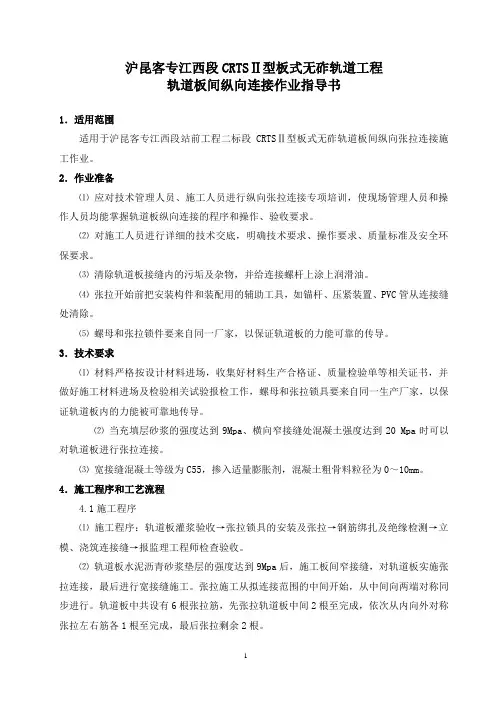

沪昆客专江西段CRTSⅡ型板式无砟轨道工程轨道板间纵向连接作业指导书1．适用范围适用于沪昆客专江西段站前工程二标段CRTSⅡ型板式无砟轨道板间纵向张拉连接施工作业。
2．作业准备⑴应对技术管理人员、施工人员进行纵向张拉连接专项培训，使现场管理人员和操作人员均能掌握轨道板纵向连接的程序和操作、验收要求。
⑵对施工人员进行详细的技术交底，明确技术要求、操作要求、质量标准及安全环保要求。
⑶清除轨道板接缝内的污垢及杂物，并给连接螺杆上涂上润滑油。
⑷张拉开始前把安装构件和装配用的辅助工具，如锚杆、压紧装置、PVC管从连接缝处清除。
⑸螺母和张拉锁件要来自同一厂家，以保证轨道板的力能可靠的传导。
3．技术要求⑴材料严格按设计材料进场，收集好材料生产合格证、质量检验单等相关证书，并做好施工材料进场及检验相关试验报检工作，螺母和张拉锁具要来自同一生产厂家，以保证轨道板内的力能被可靠地传导。
⑵当充填层砂浆的强度达到9Mpa、横向窄接缝处混凝土强度达到20 Mpa时可以对轨道板进行张拉连接。
⑶宽接缝混凝土等级为C55，掺入适量膨胀剂，混凝土粗骨料粒径为0～10mm。
4．施工程序和工艺流程4.1施工程序⑴施工程序：轨道板灌浆验收→张拉锁具的安装及张拉→钢筋绑扎及绝缘检测→立模、浇筑连接缝→报监理工程师检查验收。
⑵轨道板水泥沥青砂浆垫层的强度达到9Mpa后，施工板间窄接缝，对轨道板实施张拉连接，最后进行宽接缝施工。
张拉施工从拟连接范围的中间开始，从中间向两端对称同步进行。
轨道板中共设有6根张拉筋，先张拉轨道板中间2根至完成，依次从内向外对称张拉左右筋各1根至完成，最后张拉剩余2根。
⑶轨道板连接缝混凝土灌注：每个板接缝需安放两个钢筋骨架，附加一根直钢筋定位，定位筋与配筋，钢筋骨架节点需要绝缘处理；板接缝使用C55混凝土灌注（配膨胀剂），混凝土采用插入式震动器捣实，混凝土表面抹至轨道板平齐。
⑷填充封闭灌浆孔：在板接缝施工的同时，用相同的混凝土填充封闭灌浆孔，并顺接压出预裂缝，与轨道板预裂缝光滑一致。

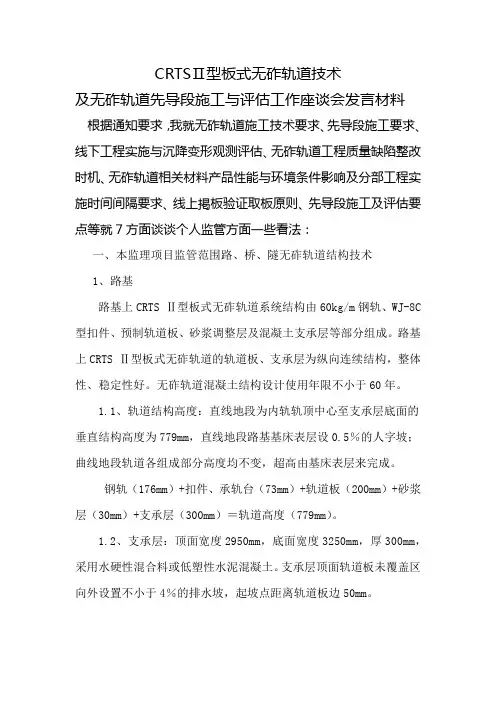

CRTSⅡ型板式无砟轨道技术及无砟轨道先导段施工与评估工作座谈会发言材料根据通知要求，我就无砟轨道施工技术要求、先导段施工要求、线下工程实施与沉降变形观测评估、无砟轨道工程质量缺陷整改时机、无砟轨道相关材料产品性能与环境条件影响及分部工程实施时间间隔要求、线上掲板验证取板原则、先导段施工及评估要点等就7方面谈谈个人监管方面一些看法：一、本监理项目监管范围路、桥、隧无砟轨道结构技术1、路基路基上CRTS Ⅱ型板式无砟轨道系统结构由60kg/m钢轨、WJ-8C 型扣件、预制轨道板、砂浆调整层及混凝土支承层等部分组成。
路基上CRTS Ⅱ型板式无砟轨道的轨道板、支承层为纵向连续结构，整体性、稳定性好。
无砟轨道混凝土结构设计使用年限不小于60年。
1.1、轨道结构高度：直线地段为内轨轨顶中心至支承层底面的垂直结构高度为779mm，直线地段路基基床表层设0.5％的人字坡；曲线地段轨道各组成部分高度均不变，超高由基床表层来完成。
钢轨（176mm）+扣件、承轨台（73mm）+轨道板（200mm）+砂浆层（30mm）+支承层（300mm）＝轨道高度（779mm）。
1.2、支承层：顶面宽度2950mm，底面宽度3250mm，厚300mm，采用水硬性混合料或低塑性水泥混凝土。
支承层顶面轨道板未覆盖区向外设置不小于4％的排水坡，起坡点距离轨道板边50mm。
1.3、线间填筑：采用C25混凝土封闭，厚度不小于100mm，混凝土封闭层纵向每2.5m设置一条伸缩缝，缝宽10mm，深25mm。
伸缩缝及接缝处填热熔改性沥青。
1.4、排水：采用三列排水方式，线间排水采用集水井排水，线间混凝土封闭层横向设置4％的排水坡，纵向根据线路纵坡设排水坡，平坡地段由两集水井中间向两侧放坡。
1.5、灌浆孔填补：灌注孔内砂浆与混凝土间采用一根HRB335φ6的S形钢筋进行连结，混凝土为C55。
1.6、轨道板接缝：接缝处采用C55混凝土和HRB500钢筋，钢筋节点间进行绝缘处理。

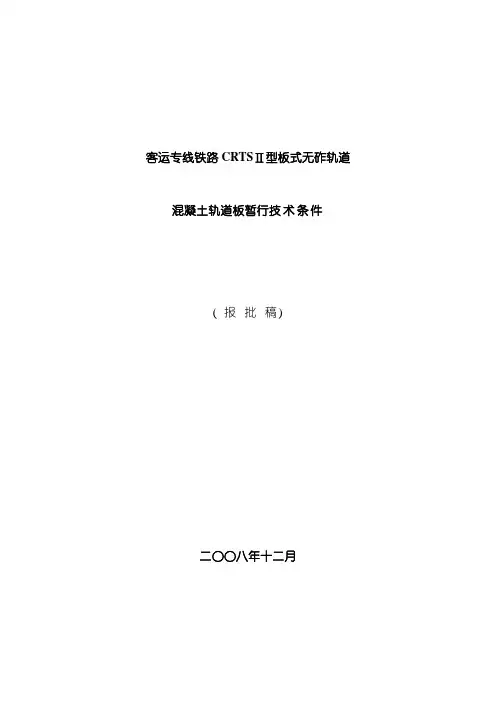

客运专线铁路CRTSⅡ型板式无砟轨道混凝土轨道板暂行技术条件( 报批稿)二○○八年十二月前言CRTSⅡ型板式无砟轨道是经过水泥乳化沥青砂浆调整层将预制轨道板铺设在现场摊铺的混凝土支承层或现场浇注的钢筋混凝土底座上, 并适应ZPW- 轨道电路要求的纵连板式无砟轨道结构形式。
本暂行技术条件对CRTSⅡ型板式无砟轨道结构中预制混凝土轨道板( 有挡肩) 及原材料的技术要求、试验方法、检验规则、标识、存放、运输、装卸等进行了规定。
本暂行技术条件是根据中国无砟轨道的前期科研成果并参考国内外相关标准编制而成。
本暂行技术条件中的附录A～附录D是规范性附录。
本暂行技术条件负责起草单位: 铁道第三勘察设计院集团有限公司、京津城际铁路有限责任公司、中国铁道科学研究院、中铁六局集团有限公司、中铁十七局集团有限公司。
本暂行技术条件主要起草人: 闫红亮、李秉涛、李树德、胡叙洪、赵新宇、江成、谢永江、朱长华、赵陆青、寇胜宇、张利、张恩龙、张继源、金雁鹏、赵秀丽、许非、冀光民、阚延平、刘世安、李金。
本暂行技术条件由铁道部科学技术司负责解释。
目次1 适用范围 (1)2 规范性引用文件 (1)3 技术要求 (2)4 试验方法 (12)5 检验规则 (13)6 标识和制造技术证明书 (15)7 成品板存放 (16)8 运输和装卸 (16)9 质保期 (16)附录A( 规范性附录) 轨道板制造技术证明书示例 (18)附录B( 规范性附录) 轨道板钢筋间的绝缘性能检测方法 (22)附录C( 规范性附录) 轨道板绝缘性能检测方法 (23)附录D( 规范性附录) 轨道板力学性能试验方法 (24)1适用范围本暂行技术条件适用于客运专线铁路CRTSⅡ型板式无砟轨道用有挡肩混凝土轨道板( 以下简称轨道板) 。
本暂行技术条件规定了轨道板用原材料及成品的技术要求、试验方法、检验规则、标识、存放、运输、装卸和质保期。
2规范性引用文件下列文件中的条款经过本技术条件的引用而成为本技术条件的条款。
浅谈CRTSII型板式无砟轨道工程摘要：在CRTS II型板式无砟轨道工程水泥乳化沥青砂浆板下充填层施工中关键是质量控制。
本文对水泥乳化沥青砂浆板下充填层的施工、质量进行探讨。
关键词：水泥乳化沥青砂浆板下充填层；施工；质量；控制经过长期的科研攻关和工程实践，我国基本形成了适应我国国情的CRTS（China Rail Track System）系列无砟轨道结构体系。
其中CRTS II型板式轨道结构是我国高速铁路采用的主要轨道结构形式之一，水泥乳化沥青砂浆板下充填层是CRTS II型板式轨道结构的重要组成部分，具有支撑调整、缓冲协调与黏结约束等功能。
水泥乳化沥青砂浆具有配制技术难、环境敏感性高、施工要求严等特点。
砂浆充填层灌注施工是无砟轨道施工的难点和关键点。
砂浆充填层的质量对无砟轨道的结构的耐久性及高速列车运行的安全性、平顺性、舒适性有极其重大的影响。
1 施工准备阶段的质量控1.1原材料的质量控制1.1.1水泥乳化沥青砂浆的主要组成成分为：乳化沥青、干料、减水剂、消泡剂、水。
1.1.2原材料储存乳化沥青乳化沥青采用有搅拌设备的储存罐进行储存定期对乳化沥青进行搅拌，使其均匀（24小时搅拌两次，每次不少于10分钟），亦不可搅拌时间过长，防止破乳。
图乳化沥青储存罐乳化沥青的进场、储存、使用温度控制在5℃~30℃。
乳化沥青的储存时间不大于3个月。
⑫干料①干料的进场、储存、使用温度控制在5℃~30℃。
②干料的储存时间不大于1个半月。
1.2水泥乳化沥青砂浆配合比1.2.1水泥乳化沥青砂浆配合比水泥乳化沥青参考配合比为：干料（胶凝材料含量占1/3）：1500 kg/m3乳化沥青（残留物含量为60%）：250 kg/m3水（洁净水或自来水）：140~185 kg/m3消泡剂：0.016%-0.032%（与乳化沥青质量比）减水剂：0-5 kg/m31.2.2水泥乳化沥青砂浆施工配合比调试⑪拌制砂浆时应严格按施工配合比进行原材料称量，各种原材料称量最大允许偏差应符合下列要求：乳化沥青、干料±1%，外加剂±0.5%，拌合用水±1%、消泡剂±0.5%。
客运专线铁路CRTSⅡ型板式无砟轨道水泥乳化沥青砂浆暂行技术条件2008年4月前言CRTSⅡ型板式无砟轨道是通过水泥乳化沥青砂浆调整层将预制轨道板铺设在现场摊铺的支承层或现场浇注的钢筋混凝土底座上，并适应ZPW-2000轨道电路要求的纵连板式无碴轨道结构型式。
为指导客运专线铁路CRTSⅡ型板式无砟轨道水泥乳化沥青砂浆的生产、施工和质量检验，确保水泥乳化沥青砂浆施工质量，特制订本技术条件。
本技术条件依据CRTSⅡ型板式无砟轨道水泥乳化沥青砂浆自主创新研究的最新成果、我国前期工程实践经验以及国内外其它有关标准和规范编制而成。
本技术条件中附录A～附录K是规范性附录。
本技术条件负责起草单位：中国铁道科学研究院、中南大学、清华大学、中国石油化工股份有限公司上海沥青分公司。
本技术条件主要起草人：谢永江、郑新国、江成、曾志、翁智财、李海燕、仲新华、谢友均、邓德华、阎培渝、孔祥明、赵永东、王玉树、王月华、李化建、朱长华、黄婉利、沈巍、李启棣、汪加蔚、袁守宇。
本技术条件由铁道部科学技术司负责解释。
目录1适用范围 (1)2规范性引用文件 (1)3术语 (2)4原材料 (2)5技术要求 (6)6施工技术要点 (7)7质量检验 (10)附录A（规范性附录）乳化沥青与水泥适应性试验方法 (13)附录B（规范性附录）干料扩展度试验方法 (15)附录C（规范性附录）水泥沥青膨胀率试验方法 (16)附录D（规范性附录）干料抗压强度试验方法 (17)附录E（规范性附录）水泥沥青砂浆扩展度试验方法 (18)附录F（规范性附录）水泥沥青砂浆流动度试验方法 (19)附录G（规范性附录）水泥沥青砂浆分离度试验方法 (20)附录H（规范性附录）水泥沥青砂浆含气量试验方法 (21)附录I（规范性附录）水泥沥青砂浆力学性能试验方法 (23)附录J（规范性附录）水泥沥青砂浆冻融试验方法 (24)附录K（规范性附录）水泥沥青砂浆疲劳试验方法 (28)条文说明 (30)III1适用范围本技术条件适用于客运专线铁路CRTSⅡ型板式无砟轨道用水泥乳化沥青砂浆（以下简称水泥沥青砂浆）。
沪杭客运专线第二标段二工区揭板试验指导书编制：审核:审批：中建股份沪杭客专HHZＱ—2标段二工区二〇一〇年三月十五日水泥乳化沥青砂浆揭板试验指导书一、试验依据1、《客运专线铁路CＲTＳⅡ型板式无砟轨道水泥乳化沥青砂浆暂行技术条件》（科技基〔20０8〕７４号)2、《客运专线无砟轨道铁路工程施工质量验收补充标准》（铁建设〔2０07〕85号）3、《客运专线铁路无砟轨道充填层施工质量验收补充标准》（铁建设〔２００9〕90号)4、《客运专线铁路CRTSⅡ型板式无砟轨道混凝土轨道板暂行技术条件》(科技基〔２0０8〕7４号)5、《客运专线铁路CRTＳⅡ型板式无砟轨道混凝土轨道板(有挡肩)暂行技术条件》（科技基〔2０0８〕173号）6、《板式无砟轨道水泥乳化沥青砂浆搅拌车生产制造暂行技术条件》二、试验前准备1、试验场地(1)试验场地设3块直线段底座板和3块曲线段底座板.底座板的几何尺寸严格按照设计断面尺寸施工,曲线段按照施工范围内线路的最大超高值145ｍｍ实施。
底座板上轨道板范围内拉毛深度为1～2ｍm。
(２)试验场地宽阔，砂浆车、吊车、叉车、装载机等设备作业时不相互交叉影响。
二标二工区试验基地设在中建股份松江轨道板场毛坯板存放区南侧。
(3)试验基地应悬挂无砟轨道施工的简介、施工工艺流程、各个工序大致的施工工艺。
2、原材料准备(１)试验前确定原材料的供货来源,若为甲供、甲控物资，需提前同指挥部、业主、厂家联系，根据需要上报需求计划.若为自主采购，则需根据相关文件等要求,有针对性选择合格供应商.乳化沥青为甲供物资,供货厂家为湖南株州时代。
外加剂、干料为自主采购,其中外加剂供应厂家由业主统一确定，消泡剂为河南道纯,减水剂为天津雍阳,干料厂家基本上以上海韦伯为主，成都嘉新为辅。
（2)原材料用量计算采用基本配合比,每块板用砂浆量暂按0.７m3计。
3、人员准备ﻩ现场技术员：１人,负责现场施工工艺、技术指导现场负责:2人,负责现场人员、设备、材料、安全等管理、协调试验室：３人，负责砂浆的试验室试验、现场取样检验、试块制作,外加剂的称量及记录上料工：４人,负责干料、乳化沥青加料,砂浆车、中转罐的清洗放料手：1人，负责控制灌浆的速度灌浆配合人员：3人，负责扶灌浆管、垫支撑等ﻩ封边及堵孔:6人,负责封边、灌浆时排气孔堵塞、异常情况的处理4、主要设备ﻩ砂浆车:中联重科,1台，砂浆搅拌ﻩ中转罐:1个,砂浆中转ﻩ叉车：中转罐纵向及垂直运输吊车:25t，１台,揭板５、小型机具ﻩ定位锥：4个封边带:4套ﻩ精调爪保护套:24个ﻩ精调爪:4套ﻩ压紧装置:板间4个，侧向10个角钢:7０×70mｍ,6３m木楔子:200个ﻩ钢筋头:φ20,30cm长,80根PVC管：φ1６0,３。
AUTOCAD2012 安装序列号666-69696969 产品秘钥001D1.txtC RTSⅡ型板式无砟轨道施工内容摘要：CRTSⅡ型板式无砟轨道是通过水泥乳化沥青砂浆调整层将预制轨道板铺设在现场摊铺的混凝土支承层或现浇柱的钢筋混凝土底座上，并适应ZPW-2000轨道电路要求的纵连板式无砟轨道结构形式。
京津城际轨道交通工程首次在国内采用CRTSⅡ型板式无碴轨道技术，本文结合施工经验和CRTSⅡ板式无碴轨道的特点，简要的总结了CRTSⅡ板式无碴轨道施工工艺。
关键词：CRTSⅡ型板式无碴轨道施工工艺一、概况京津城际轨道交通工程是我国首次采用CRTSⅡ板式无碴轨道技术的客运专线，该技术从德国博格公司引进，轨道板又称博格板，因板式无碴轨道系统的特点和工程的实际特点，轨道板的生产及运输、存放、底座砼施工、CA砂浆灌注和轨道板精调则是施工中需要特别重视的重难点工程，也是施工工艺上需要突破的难点工程。
CRTSⅡ板式无碴轨道板系统主要有四部分组成：两布一膜滑动层、钢筋混凝土底板座、CA砂浆垫层和轨道板京津城际轨道交通工程桥梁占有很大的比例，桥上底座为连续钢筋砼板带结构，为适应中国长桥施工需要，针对这一特点，博格公司提出了新型施工工艺：临时端刺方案，通过增设后浇带连接器来解决砼温度应力及变形应力放散问题。
该方案对施工工序有严格的要求，同时还有复杂的温度及长度变化计算，对施工各工序间的衔接组织提出了很高的要求。
二、无碴轨道总体施工安排根据CRTSⅡ型版式无碴轨道施工工艺的特点，必须做到合理安排、精心设计、科学管理以期达到工序衔接合理，形成追赶式、流水线式的施工场面CRTSⅡ型板式无下面就CRTSⅡ型板式无碴轨道施工现场所涉及到的施工工艺和施工方法进行简要的描述，结合德国博格公司的技术文件和我们现场施工中所涉及到的问题我们将会详细的进行阐述。
3.1 滑动层施工工艺滑动层铺设前首先检查桥面，核对梁面高程、平整度，检查梁面防水层质量等，检查验收合格后，对桥面进行清洗，保证桥面清洁，表面无残留的细小石子、砂粒等杂质。
NHZQ-I标CRTSII型板式无砟轨道滑动层施工作业指导书1. 适用范围适用于宁杭铁路客运专线NHZQ-I标段桥上CRTSⅡ型板式无砟轨道两布一膜滑动层施工。
2. 作业准备（1）对所有上场人员进行培训，要求各工序操作人员及现场管理人员熟练掌握滑动层施工相关工序的施工方法及验收标准。
（2）编制滑动层材料计划，并进行原材料进场检验。
（3）测设CPⅢ网并通过评估。
（4）整理出完整一套滑动层施工所需的各种表格，包括施工原始记录表格和检验批表格，要求技术人员熟悉表格并理解填写内容及要求。
（5）按设计要求对防水层进行验收，不符合要求时进行整修。
（6）用洁净高压水或高压风对桥面进行彻底清理，保证滑动层铺设范围内梁面洁净且无破坏滑动层的硬质颗粒。
（7）根据每天的铺设用量，提前将土工布、土工膜和粘合剂等材料用汽车吊运上桥面。
3. 技术要求⑴滑动层铺设处梁面平整度应达到3mm/4m的要求，达不到时应满足8mm/4m 同时满足2mm/1m的要求，且只允许平滑变化。
⑵滑动层应连续整块铺设，铺设宽度应宽出底座板宽度每边5cm，底座板施工完毕后将滑动层外露部分紧贴底座板边缘剪掉，切除时不得损坏梁加高平台上的防水层。
⑶粘贴土工布的胶应与土工布、桥面防水层有良好的相容性。
4. 施工程序与工艺流程4.1 施工程序滑动层的铺设范围从桥梁固定端的剪力齿槽内边缘开始，向桥梁支座活动端方向进行，铺设至下一孔梁固定端的剪力齿槽外边缘。
施工程序为：梁面清扫检查→滑动层铺设边缘放样弹线→粘结剂涂刷带放样弹线→梁端接缝处高强度挤塑板铺设→底层土工布粘贴铺设→土工膜铺设→上层土工布铺设→碾平压紧。
4.2 施工工艺流程滑动层施工工艺流程见图4-1。
图4-1 滑动层施工工艺流程图5．施工要求5.1 滑动层底清洁、检查铺设前彻底清扫或用高压水枪冲洗梁面，确保滑动层铺设范围内无尖锐异物、浮灰、油污等，且梁面不得有起砂、起皮现象，以免损伤滑动层或影响粘结效果。
