cad画三维图教程CAD软件是一种用于设计和制图的工具,它可以帮助用户创建并编辑三维图形。
下面是一个简单的CAD三维图教程,介绍了如何使用CAD软件创建三维图形。
首先,打开CAD软件并创建一个新的绘图。
在菜单栏中选择“文件”>“新建”。
接下来,选择合适的坐标系。
坐标系将用于定位和定向绘图中的对象。
在工具栏上选择“坐标系”按钮,并从下拉菜单中选择适当的选项。
然后,开始绘制三维图形的基本形状。
在工具栏上选择“绘制”按钮,并从下拉菜单中选择所需的形状,如直线、圆等。
然后,在绘图区域中点击并拖动以定义形状的大小和位置。
在绘制形状后,可以使用工具栏上的其他工具对其进行编辑和修改。
例如,可以使用“修剪”工具剪裁形状的某些部分,使用“拉伸”工具拉伸或压缩形状等。
接下来,使用CAD软件的“旋转”和“移动”工具来调整形状的方向和位置。
通过选择所需的形状,并应用旋转或移动操作,可以将其放置在适当的位置。
如果需要创建更复杂的三维图形,可以将不同的形状组合在一起。
通过选择所需的形状,使用“移动”工具将其放置在正确的位置,并使用“合并”工具将它们组合在一起。
在绘制三维图形时,可以通过在绘图区域中应用不同的视图和可视化效果来提高绘图的质量。
CAD软件通常提供了各种视图选项,如平面视图、3D视图等。
选择适当的视图可以更清晰地看到正在绘制的图形。
最后,在完成所有绘图和编辑操作后,可以保存并导出三维图形。
在菜单栏中选择“文件”>“保存”来保存绘图,并选择所需的文件格式,如DWG、DXF等。
选择适当的文件格式后,点击“保存”按钮即可将绘图保存到计算机中。
以上是一个简单的CAD三维图教程,但还有很多高级的功能和技巧需要进一步学习和掌握。
希望以上内容能为初学者提供一个基本的了解和入门。
cad三维建模入门教程CAD三维建模入门教程第一章:介绍CAD三维建模1.1 什么是CAD三维建模?CAD三维建模是利用计算机辅助设计(CAD)软件进行三维物体建模的过程。
通过CAD三维建模,设计师可以在计算机环境中创建、编辑和展示三维物体,以便用于各种设计和制造任务。
1.2 CAD三维建模的应用领域CAD三维建模被广泛应用于工程、建筑、汽车、航空航天等行业。
它可以帮助设计师创建精确的三维模型,进行可视化设计和分析,并提高生产效率。
第二章:CAD三维建模软件介绍2.1 市场上常见的CAD三维建模软件市场上有许多CAD三维建模软件可供选择,如AutoCAD、SolidWorks、CATIA、Pro/ENGINEER等。
它们各具特点,适用于不同的设计任务和行业需求。
2.2 选择CAD三维建模软件的考虑因素在选择CAD三维建模软件时,可以考虑软件的功能、易用性、兼容性、价格等因素。
不同的软件可能适用于不同的用户和项目。
第三章:CAD三维建模基础知识3.1 坐标系和坐标系转换在CAD三维建模中,坐标系是一个重要的概念。
了解如何定义和使用坐标系,以及如何进行坐标系之间的转换,是进行三维建模的基础。
3.2 几何元素的创建在CAD三维建模中,可以通过绘制线段、多边形、曲线等基本几何元素来创建三维物体的基本形状。
掌握几何元素的创建技巧,对于进行精确的三维建模非常重要。
第四章:CAD三维建模技巧与操作4.1 构建复杂几何体除了基本的几何元素外,CAD三维建模软件还提供了各种工具和命令,可以帮助设计师构建复杂的几何体,如旋转体、扫掠体、拉伸体等。
4.2 进行材质和纹理的编辑CAD三维建模软件还可以对模型进行材质和纹理的编辑,以使其更加逼真。
设计师可以选择合适的材质、调整光照效果,以及应用纹理贴图等。
第五章:CAD三维建模实例5.1 设计一个简单的房屋模型通过一个房屋模型的设计实例,介绍CAD三维建模的实际操作步骤。

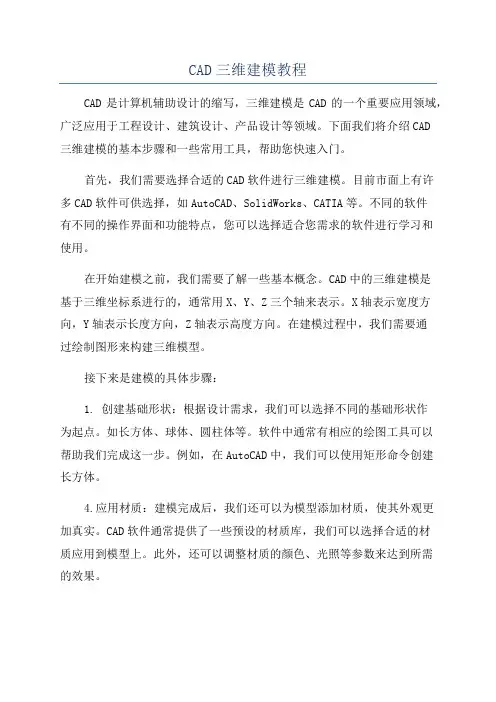

CAD三维建模教程CAD是计算机辅助设计的缩写,三维建模是CAD的一个重要应用领域,广泛应用于工程设计、建筑设计、产品设计等领域。
下面我们将介绍CAD三维建模的基本步骤和一些常用工具,帮助您快速入门。
首先,我们需要选择合适的CAD软件进行三维建模。
目前市面上有许多CAD软件可供选择,如AutoCAD、SolidWorks、CATIA等。
不同的软件有不同的操作界面和功能特点,您可以选择适合您需求的软件进行学习和使用。
在开始建模之前,我们需要了解一些基本概念。
CAD中的三维建模是基于三维坐标系进行的,通常用X、Y、Z三个轴来表示。
X轴表示宽度方向,Y轴表示长度方向,Z轴表示高度方向。
在建模过程中,我们需要通过绘制图形来构建三维模型。
接下来是建模的具体步骤:1. 创建基础形状:根据设计需求,我们可以选择不同的基础形状作为起点。
如长方体、球体、圆柱体等。
软件中通常有相应的绘图工具可以帮助我们完成这一步。
例如,在AutoCAD中,我们可以使用矩形命令创建长方体。
4.应用材质:建模完成后,我们还可以为模型添加材质,使其外观更加真实。
CAD软件通常提供了一些预设的材质库,我们可以选择合适的材质应用到模型上。
此外,还可以调整材质的颜色、光照等参数来达到所需的效果。
5.渲染与预览:当模型建立和材质应用完成后,我们可以进行渲染和预览,以查看最终效果。
CAD软件通常提供了渲染和预览的功能,在此过程中可以调整光照、阴影等参数,以获取最佳效果。
除了以上的基本步骤外,还有一些常用的工具和技巧可以帮助您更高效地进行三维建模。
比如使用捕捉工具来对齐、平移和旋转对象;使用镜像和阵列工具来快速复制对象;使用约束和关系来确保模型的几何关系等。
最后,三维建模是一个技术含量较高的过程,需要不断的实践和学习。
希望以上的简单介绍可以帮助您快速入门CAD三维建模,并且能够掌握更多的技巧和工具,提高建模的效率和质量。
祝您成功!。
学会使用AutoCAD进行三维建模与渲染第一章:AutoCAD三维建模基础AutoCAD是一款广泛应用于建筑设计、机械工程等领域的三维建模和渲染软件。
在开始学习使用AutoCAD进行三维建模之前,我们首先需要了解一些基础概念和操作技巧。
1.1 坐标系和视图操作AutoCAD中使用三维坐标系来描述物体的位置和方向。
我们可以通过指定坐标点的方式来绘制基本的几何图形,比如直线、圆、矩形等。
在进行三维建模过程中,我们需要注意不同坐标系的选择和切换,以便准确地定位和绘制对象。
此外,AutoCAD还提供了多种视图操作命令,如平移、缩放、旋转等,能够帮助我们正确控制和编辑模型。
灵活运用这些命令,可以提高我们的绘图效率和质量。
1.2 基本建模工具AutoCAD提供了多种建模工具,可以满足不同类型物体的建模需求。
其中,建立三维模型的基本步骤为:绘制基本形状、编辑和组合形状、生成复杂模型。
我们可以使用直线、圆弧、矩形等命令绘制基本形状。
同时,AutoCAD还支持三维构建命令,如圆柱体、球体、锥体等,可以直接生成常见的几何体。
此外,AutoCAD还提供了编辑命令,如移动、旋转、拉伸等,可以对已有三维模型进行修改和调整。
通过组合和操作不同的基本形状,我们可以构建出更为复杂的模型。
第二章:高级三维建模技术除了基础的建模工具外,AutoCAD还提供了一些高级的三维建模技术,可以让我们更加方便地创建复杂的三维模型。
2.1 曲面建模技术曲面建模是AutoCAD中的一项重要技术,通过曲面建模,我们可以创建出更加真实和复杂的物体。
AutoCAD提供了多种曲面建模命令,如实体建模、线框建模、剖面建模等。
我们可以通过采用不同的曲面建模方法,根据实际需要选择合适的建模方式。
2.2 布尔操作布尔操作是一种将多个实体进行组合和剪裁的操作,可以帮助我们快速创建复杂的物体。
AutoCAD中的布尔操作包括并集、交集和差集等,通过灵活运用这些操作,我们可以有效地改变实体之间的关系,得到所需的模型。
cad三维建模基础教程CAD三维建模基础教程导语:CAD(计算机辅助设计)是一种通过计算机软件进行工程设计、图形处理和模拟分析的技术,凭借其高效速度和精确度已成为现代设计领域的重要工具。
三维建模是CAD技术的重要应用之一,通过三维建模可以在计算机中生成具有真实感和实际尺寸的三维模型。
本教程将介绍CAD三维建模的基础知识和技巧,帮助初学者快速入门。
一、CAD三维建模概述三维建模是基于CAD软件的一种技术,通过在计算机中创建丰富的几何体和模型,从而将设计从二维转化到三维。
三维建模可以为工程师、设计师和制造商提供更直观、更精确的设计和分析平台。
二、CAD三维建模的基本操作1. 创建新的三维模型文件:打开CAD软件,选择“新建”命令,选择适当的模板和单位设置,创建新的工程文件。
2. 绘制基本几何体:通过绘图命令绘制基本的几何体,如线、圆、矩形等,可以使用CAD软件提供的绘图工具,也可以通过键盘输入绘图命令。
这些基本几何体将作为建模的基础。
3. 编辑和修改几何体:CAD软件提供了多种编辑和修改工具,可以对已创建的几何体进行移动、旋转、缩放、拉伸等操作,以满足具体的设计需求。
4. 创建复杂几何体:通过组合和变换基本几何体,可以创建出更复杂的几何体和模型。
例如,可以使用布尔运算对几何体进行求交、求并等操作,或者使用平移、旋转、缩放等操作对几何体进行变换。
三、CAD三维建模的工具和技巧1. 快捷键和命令:熟悉CAD软件提供的快捷键和命令,可以极大地提高工作效率。
例如,Ctrl+C和Ctrl+V可以复制和粘贴选定的几何体,Ctrl+Z可以撤销上一步操作,F3可以切换到3D视图等。
2. 快速选择和过滤:CAD软件通常提供了快速选择和过滤工具,可以根据特定的属性、图层或对象类型选择几何体。
这些工具可以大大简化复杂模型的选择和编辑。
3. 坐标系和参照:在三维建模过程中,坐标系和参照物非常重要。
可以通过设置和调整坐标系来精确定位和对齐几何体,也可以使用参照物作为基准进行建模。
AutoCAD三视图绘制与标注法一、三视图的基本概念三视图是指能够完整、准确地表达物体形状和结构的主视图、俯视图和左视图。
主视图反映物体的主要形状特征和相对位置关系;俯视图是从上往下看物体所得到的视图,主要表达物体的顶部形状和平面布局;左视图则是从物体的左侧观察得到的视图,用于补充主视图和俯视图未能表达清楚的部分。
二、绘制三视图的准备工作在开始绘制三视图之前,需要对所要表达的物体进行仔细观察和分析,确定其主要的结构特征和尺寸。
同时,要设置好 AutoCAD 的绘图环境,包括单位、图层、线型等。
1、单位设置根据实际需求选择合适的长度单位,如毫米、厘米或英寸等。
2、图层设置创建不同的图层来分别绘制轮廓线、中心线、标注线等,以便于管理和修改图形。
3、线型设置选择合适的线型,如实线、虚线、点划线等,以区分不同类型的线条。
三、绘制三视图的步骤1、主视图绘制(1)根据物体的形状和尺寸,在合适的位置绘制主视图的外轮廓。
(2)绘制内部结构的轮廓,如孔、槽等。
(3)添加中心线,以表示物体的对称关系。
2、俯视图绘制(1)根据主视图中物体的长和宽尺寸,在主视图下方绘制俯视图的外轮廓。
(2)绘制俯视图中的内部结构。
(3)注意与主视图的对应关系,保证投影的准确性。
3、左视图绘制(1)根据主视图中物体的高和宽尺寸,在主视图的右侧绘制左视图的外轮廓。
(2)绘制左视图中的内部结构。
(3)同样要注意与主视图和俯视图的投影关系。
四、三视图的标注标注是三视图中非常重要的部分,它能够准确地传达物体的尺寸和几何关系。
1、尺寸标注(1)选择合适的标注工具,如线性标注、直径标注、半径标注等。
(2)标注物体的长、宽、高、直径、半径等尺寸。
(3)标注尺寸时要注意尺寸线的位置和方向,确保清晰、准确。
2、公差标注对于有精度要求的尺寸,需要标注公差。
公差包括尺寸公差和形位公差。
3、表面粗糙度标注表示物体表面的粗糙程度,通常使用特定的符号和数值进行标注。
使用CAD进行三维绘图的入门指南CAD(计算机辅助设计)是现代工程设计和绘图的重要工具。
它能够帮助我们以更高效、准确的方式进行三维绘图。
本文将为您提供一个简单的入门指南,以帮助您快速上手使用CAD进行三维绘图。
1. 准备工作:在开始使用CAD进行三维绘图之前,您需要安装并打开CAD软件。
根据您所使用的CAD软件的版本和类型,界面和具体操作步骤可能会有所不同。
确保您已经熟悉软件的基本操作,并且掌握了常见的绘图工具和选项。
2. 设置坐标系:在进行任何绘图之前,您需要先设置坐标系。
坐标系可以帮助您准确定位和测量三维空间中的对象。
通常,CAD软件默认的坐标系是以原点为起点的直角坐标系。
您可以通过在CAD软件中选择适当的工具来创建和调整您需要的坐标系。
3. 绘制基础图形:在CAD中,您可以使用各种工具来绘制基础图形,如线、圆、矩形等。
您可以选择适当的工具,按照您的需求和设计来创建这些基础图形。
确保图形的尺寸、位置和角度是准确的。
您还可以使用CAD提供的各种选项来修改和变换这些图形,以满足您的需求。
4. 创建三维图形:一旦您熟悉了基础图形的绘制,您可以转向创建三维图形。
CAD软件提供了各种工具和命令来帮助您实现这一目标。
您可以使用拉伸、旋转、倾斜等操作来将二维图形转变为三维图形。
同时,您还可以使用CAD软件提供的建模工具和技术来创建更复杂的三维物体。
5. 完善细节:绘制三维图形不仅仅是形状的简单表示,还需要注重细节和准确性。
您可以使用CAD软件提供的细节工具来添加纹理、颜色、光照等效果,以增强图形的逼真度。
您还可以添加标注、尺寸等注释信息,以便于其他人理解和使用您的绘图。
6. 导出和分享绘图:一旦您完成了三维绘图,您可以选择将其导出为适用于其他软件或设备的格式,如JPEG、DWG等。
CAD软件通常提供了导出和共享功能,以便您与团队成员或其他相关人员共享和合作。
确保您选择合适的导出选项和格式,以便绘图可以在其他平台上被正确打开和使用。
如何使用AutoCAD绘制三维图形第一章:AutoCAD的基础知识AutoCAD是一种常用于绘制和编辑二维和三维图形的计算机辅助设计软件。
在使用AutoCAD进行三维图形绘制之前,需要对其基础知识有一定的了解。
1.1 AutoCAD的界面介绍AutoCAD的主要界面由菜单栏、工具栏、命令行和绘图区域组成。
通过菜单栏和工具栏可以调用AutoCAD的各种功能。
命令行用于输入和执行命令。
绘图区域是用来绘制和编辑图形的主要区域。
1.2 基本绘图工具介绍AutoCAD提供了各种基本绘图工具,如直线、圆、弧等。
通过这些工具,可以绘制基本的二维图形。
第二章:绘制三维图形的基本原理在绘制三维图形之前,了解一些基本的三维图形绘制原理是非常重要的。
2.1 三维坐标系在AutoCAD中,使用三维坐标系来确定图形的位置。
三维坐标系由X轴、Y轴和Z轴组成。
X轴表示水平方向,Y轴表示垂直方向,Z轴表示深度方向。
2.2 三维图形的投影方式在AutoCAD中,可以使用不同的投影方式来显示三维图形。
常见的投影方式包括正交投影和透视投影。
正交投影是一种平行投影方式,透视投影则可以模拟出真实世界中的景深效果。
第三章:绘制三维立体图形在掌握了AutoCAD的基础知识和三维图形的基本原理后,我们可以开始绘制三维立体图形了。
3.1 创建一个新的工作空间在AutoCAD中,可以创建一个新的工作空间来进行绘图。
通过选择适当的坐标系和单位,可以确保绘图的准确性和精度。
3.2 绘制基本的三维图形使用AutoCAD的基本绘图工具,可以绘制各种三维图形,如立方体、圆柱体、球体等。
在绘制过程中,需要注意选择适当的绘图工具和坐标系。
第四章:编辑和修改三维图形在绘制完三维图形之后,可能需要对其进行编辑和修改,以满足设计要求。
4.1 移动和旋转图形AutoCAD提供了移动和旋转图形的功能。
通过选择合适的工具和参数,可以对三维图形进行平移和旋转操作。
4.2 缩放和镜像图形缩放和镜像是常用的图形编辑操作。
CAD三维入门经典教程
1.了解基本概念:在学习CAD三维设计之前,首先了解一些基本概念
非常重要。
了解坐标系、工作平面、视图和基本几何体等概念对于后续的
学习非常有帮助。
6.学习绘图和注释:绘图和注释是将三维模型转化为二维制图的过程。
学习如何创建剖视图、详图和标注等,以及如何规划图纸布局和模板设置。
7.实践项目练习:在学习CAD三维设计的过程中,参与实际项目练习
是非常重要的。
选择一些简单的项目,如设计一个简单的房屋或一个零部件,尝试将你所学到的技术应用到实践中。
8.学习高级技巧:除了基础知识外,学习一些高级技巧可以提升你的
三维设计能力。
学习如何使用渲染和光照效果增强模型的真实感,以及如
何使用动画和虚拟现实技术展示你的设计。
总结起来,学习CAD三维设计需要一定的时间和耐心。
通过学习基本
概念、熟悉常用工具、理解实体建模和曲面建模等技术,你可以逐渐掌握
三维设计的技巧。
同时,通过实践项目练习和学习高级技巧,你可以不断
提升自己的设计能力。
祝你在学习CAD三维设计的过程中取得成功!。
CAD绘制3D图形的技巧CAD(计算机辅助设计)是一种常用的设计工具,可以用于绘制2D和3D图形。
在CAD中绘制3D图形可以帮助设计师更直观地展现设计概念和实现复杂的建模。
本文将介绍CAD绘制3D图形的一些技巧,希望能对正在学习CAD的读者有所帮助。
1. 了解CAD软件:首先,熟悉所使用的CAD软件是非常重要的。
不同软件的界面和操作方式可能有所差异,但基本的绘制工具和功能大致相同。
熟悉软件的基本操作和常用工具可以提高工作效率。
2. 使用3D绘图模式:许多CAD软件都提供了3D绘图模式,允许用户在三维空间中绘制图形。
切换到3D绘图模式后,可以使用不同的视角和视图来查看和编辑3D图形。
3. 使用实体建模工具:实体建模工具是CAD中用于创建实体对象的重要工具。
例如,可以使用立方体工具创建一个立方体,球体工具创建一个球体等等。
这些工具可以帮助用户快速创建3D图形的主体结构。
4. 使用复制和移动命令:复制和移动命令是CAD中常用的操作,可以帮助用户快速制作重复的图形元素。
通过指定复制或移动的距离和数量,可以快速生成多个相似的图形。
5. 使用捕捉和辅助线:CAD软件通常提供了捕捉工具和辅助线功能,可以帮助用户更准确地绘制和对齐图形。
例如,可以启用端点捕捉,使光标自动捕捉到图形的端点,从而实现准确的绘制。
6. 使用修剪和延伸命令:在绘制3D图形时,有时需要修剪或延伸线条和曲线,使其更符合设计要求。
CAD软件通常提供了修剪和延伸命令,可以帮助用户快速完成这些操作。
7. 使用阵列工具:阵列工具是CAD中绘制重复图形的有力工具。
用户可以通过指定阵列的数量和间距,快速创建一系列平行或者环状的图形。
这对于绘制类似栅栏、楼梯等结构非常有用。
8. 使用渲染工具:在绘制3D图形后,使用渲染工具可以为图形增加真实感。
渲染工具可以增加光照效果、材质贴图和阴影等效果,使图形看起来更加逼真。
9. 使用图层管理:CAD软件通常提供了图层管理功能,可以将不同的图形元素分组到不同的图层中。
cad绘制三维图教程CAD绘制三维图是一项非常重要的技能,它被广泛应用于工程设计、建筑设计、产品设计等领域。
下面是一个关于如何使用CAD软件进行三维图绘制的详细教程。
首先,打开CAD软件并创建一个新的文档。
选择合适的单位和比例,根据需要设置好图纸的大小。
接下来,我们需要绘制一个基本的二维图形来作为我们的起点。
使用CAD的线条工具,绘制你需要的形状,如矩形、圆形或多边形。
将二维图形提升为三维图形的关键步骤是给二维图形添加高度和深度。
选择CAD的拉伸工具,选择你想要拉伸的二维图形,然后输入你想要的高度或深度值。
这将使你的图形从平面上升起。
如果你需要绘制更复杂的三维形状,比如球体或圆柱体,可以使用CAD的体积建模工具。
这些工具允许你创建一系列的几何形状,并将它们组合在一起来构造所需的形状。
一旦你绘制好了三维图形,你可以通过在CAD中设置透视视图或使用旋转工具来查看它们。
这将使你能够从不同的角度观察和编辑你的图形。
除了绘制三维对象,CAD还提供了一些绘制和编辑工具,可以帮助你在三维场景中创建更丰富的效果。
比如,你可以添加不同材质的纹理、灯光和阴影效果,使你的图形更加真实。
最后,一旦你完成了三维图形的绘制,你可以保存你的项目并输出为不同的文件格式,如DWG、STL等。
这样,你就可以与他人共享你的设计或将其用于其他工作流程。
绘制三维图形是一项需要不断练习和掌握的技能。
随着对CAD软件的熟练度的提高,你将能够创建出更精确和复杂的三维模型。
综上所述,CAD绘制三维图的过程包括创建基本二维图形、提升为三维、绘制复杂形状、查看和编辑、添加效果、保存和输出。
只有通过经常性的实践,我们才能掌握这一技能,并将其应用于实际工程中。
CAD三维绘图教程CAD(计算机辅助设计)是一种广泛应用于工程设计领域的软件,它可以用来进行二维和三维绘图,帮助设计师更加高效地创建和修改设计图纸。
本教程将详细介绍CAD软件的使用技巧和三维绘图的基本步骤。
第一步:启动CAD软件。
双击桌面上的CAD图标,等待软件完全加载并打开。
第二步:选择图形模式。
CAD软件通常提供了多种绘图模式,如草图模式、模型模式等。
在三维绘图中,我们需要选择模型模式,以便可以进行三维物体的创建和编辑。
第三步:设置坐标系。
CAD软件使用了坐标系来定位和测量绘图中的元素。
通过设置坐标系的原点和方向,可以更好地控制三维物体的位置和方向。
在CAD菜单中选择“设置坐标系”选项,按照提示进行设置。
第四步:绘制基本几何图形。
CAD软件提供了多种基本几何图形的绘制工具,如直线、圆形、矩形等。
通过点击工具栏上对应的图标,您可以选择所需的绘图工具,然后在绘图区域中点击鼠标完成绘制。
第五步:编辑三维物体。
在完成基本几何图形的绘制后,您可以使用CAD提供的编辑工具来修改这些图形,以创建出您所需的三维物体。
例如,您可以使用拉伸工具将二维图形拉伸为三维模型,或者使用旋转工具在三维空间中旋转图形。
第六步:添加材质和纹理。
为了使三维物体更加真实和具有立体感,您可以为其添加不同的材质和纹理。
CAD软件通常提供了丰富的材质和纹理库,您可以根据需要进行选择和应用。
第七步:进行渲染和展示。
完成三维模型的创建和编辑后,您可以使用CAD软件提供的渲染功能,将模型渲染成逼真的图像。
此外,还可以使用CAD的展示功能,添加光照效果和投影,使模型更加生动。
第八步:保存和导出。
在您完成了三维模型和渲染效果的设计后,不要忘记保存您的设计。
CAD软件通常支持多种文件格式的保存和导出,如dwg、dxf等。
选择适合您需求的文件格式,并将设计保存到指定位置。
通过上述八个步骤,您可以轻松使用CAD软件进行三维绘图。
然而,CAD软件并不仅仅局限于以上功能,它还提供了许多高级技巧和功能,如建模、动画等。
cad三维制图初学入门教程
很多同学会用CAD制作二维图形,但三维图形不知道从何入手。
其实制作三维图形很简单。
下面由店铺告诉大家cad三维制图初学入门教程,快跟我一起来学习吧。
cad三维制图初学入门教程
1.用合并的方法绘制路径。
路径是由几条线合并而成,
2.更改视图。
选择视图/三维视图/西南偏西等轴测。
如下图。
3.更改的视图效果如图。
新建z轴。
1.选择工具/新建/z轴矢量。
2.选择需要建立z轴的位置。
选择端点,拉伸再点。
3.建立好后如下图。
建模
1.建好后。
在z轴上绘制你需要的截面。
2.选择绘图/建模/拉伸。
3.选择拉伸的对象,选好后回车确定。
4.按右键选择路径。
5.选择你所需的路径,并按回车确定。
6.效果图如下。
真实效果
1.选择视图/视觉样式/真实。
2.最终效果如图。
CAD三维简明教程CAD是一种常用于二维和三维设计的计算机辅助设计软件,可以用于建筑、机械、电子等领域。
本篇教程将介绍如何使用CAD软件绘制三维模型。
一、CAD软件介绍CAD软件非常强大,可以用于绘制平面图、三维模型、动画等。
其中,三维模型是CAD软件的重点,因为它可以为建筑、机械、电子等领域的设计师提供更多的设计细节和更高的精度。
二、CAD软件的安装首先,下载并安装CAD软件。
CAD软件通常是收费的,但也有一些免费的版本。
安装完成后,打开CAD软件,选择“新建”文件,然后选择“三维模型”。
三、三维模型的绘制绘制基本图形CAD软件提供了大量的基本图形绘制工具,如立方体、圆柱体、圆锥体、拓扑体等。
您可以通过单击工具栏中的相应工具,然后在绘图区域中绘制基本图形。
绘制完成后,您可以通过“移动”、“旋转”、“缩放”等工具来调整图形的位置、角度和大小。
绘制复杂图形当您需要绘制比较复杂的图形时,可以使用“拉伸”、“挤出”、“旋转体”等工具。
这些工具可以让您更加灵活地绘制三维模型,并使其更加精确。
使用辅助工具CAD软件还提供了许多辅助工具,如“偏移”、“倾斜”、“切割”等。
这些工具可以让您更加容易地绘制三维模型,并使其更加真实。
四、三维模型的编辑一旦您完成了三维模型的绘制,您就可以对其进行编辑。
CAD 软件提供了许多编辑工具,如“复制”、“粘贴”、“删除”等。
这些工具可以让您更加轻松地编辑三维模型,并使其更加符合您的需求。
五、三维模型的渲染渲染是将三维模型转换为真实的图像的过程。
CAD软件提供了许多渲染工具,如“光源”、“材质”、“环境”等。
这些工具可以让您更加容易地渲染三维模型,并使其看起来更加真实。
六、三维模型的保存和导出一旦您完成了三维模型的绘制和编辑,您可以将其保存在您的计算机上。
CAD软件支持多种文件格式,如DWG、DXF等。
此外,您还可以将三维模型导出到其他软件中,如3DS Max、Maya 等。
图2-1
CAD 三维建模教程
一、工字型的绘制
步骤一:设置好绘图单位、绘图范围、线型、图层、颜色,打开捕捉功能。
从下拉菜单View →Display →UCSIcon →On 关闭坐标显示。
步骤二:根据图1所示尺寸绘制图形,得到如图1-1所示封闭图形。
步骤三:创建面域。
在命令栏Command :输入Region ,用框选方式全部选中该图形,回车。
出现提示:1 loop extracted ,1 Region created ,表示形成了一个封闭图形,创建了一
个面域。
步骤四:对该面域进行拉伸操作。
Draw →Solids →Extrude ,选中该面域的边框,回车。
在命令栏提示:Specify height of extrusion or [Path]:30,回车,再回车。
三维工字形实体就生成了。
步骤五:观察三维实体。
View →3D Views →SW Isometric ,再从View →Hide 进行消除隐藏线处理,观察,最后进行着色渲染,View →Shade →Gouraud Shaded ,如图1-2所示。
二、二维五角形到三维五角星的绘制
步骤一:设置好绘图单位、绘图范围、线型、图层、颜色,打开捕捉功能。
步骤二:绘制一个矩形,以矩形中心为圆心,作一个圆及一个椭圆,修整直线。
步骤三:阵列直线,创建光
线效果。
将直线段在360度范围内阵列72个,形成光线效果步骤。
步骤四:修整直线。
以椭圆为边界,将直线每隔一条修剪至椭圆;同时以矩形为边界,将矩形外的线条全部修剪至矩形;矩形内没修的剪线条延伸至矩形。
步骤五:绘制五角形。
在上图的旁边绘制一个圆,再绘制这个圆的内接正五边形。
将五边形的五个端点连成直线,修剪掉每边的中间部分就得到五角形。
步骤六:绘制五角星。
先用交叉窗口选择的方法将五角形
图1-1 平面图
图1-2 三维效果图
图2-2
做成面域,再将其拉伸成高度为30、角度为30的五角星。
步骤七:移动图形。
将五角星移到步骤四所绘的图形中,删除绘图用到的辅助图形,如矩形、椭圆、大小圆、正五边形。
三、汤勺主视图、纵截面轮廓线图和横截面图的尺寸,进行实体造型。
步骤一:绘图准备。
新建一个图形文件,选择公制,设置适当的图层、线型、颜色、绘图范围和绘图对象捕捉方式。
步骤二:绘制汤勺主视图。
先分析汤勺的造型特点,上下可由一个椭圆经修剪得到,上椭圆尺寸是20×40,下椭圆尺寸是8×30,两椭圆中心距是65。
步骤三:修改完善主视图。
图2-3
图2-4
图2-5
图2-6
图3-1
中间联接处由直线组成,两直线一端点分别过上椭圆中心,另一端点分别相切于下椭圆轮廓两边。
修剪直线和上下椭圆。
再将上椭圆与直线联接处两边倒圆角R10。
步骤四:绘制汤勺纵截面轮廓线。
汤勺的纵截面轮廓线是一条光滑曲线,构图时可选用多义线,根据坐标值或栅格点绘出。
在缺少精确尺寸时,可任选若干点拟合,用多义线Spline 命令绘出其基本轮廓形状。
步骤五:修改完善汤勺纵截面轮廓线。
如图所示用小圆标记的交点1、2、3、4、5、6、7处,用Spline 来绘制成所需要的曲线。
注意:1处要比汤勺主视图的勺尖长些。
步骤六:绘制汤勺横截面图。
汤勺横截面是由两段圆弧和两段直线组成,可通过两个圆修剪而成。
步骤七:做成面域。
将汤勺主视图和汤勺横截面图做成面域,在西南轴测方向观测。
步骤八:做成三维实体。
先将汤勺主视图拉伸成三维,再调整汤勺纵截面
图3-2
图3-3
图3-4
轮廓线方向及横截面方向。
步骤九:拉伸成曲面实体。
先将横截面移到纵截面轮廓线一端,再把纵截面轮廓线作为路径,拉伸成三维实体。
步骤十:三维实体求交运算。
先将图的截面体分二次移到图平面体中部,再执行求交运算,注意两图要完全重叠,否则结果不完整。
步骤十一:整理图形。
上下棱边倒圆角。
步骤十二:出效果图,渲染着色显示。
图3-5
图3-6
图3-7。
