简单教你绘制三维实体机械零件图

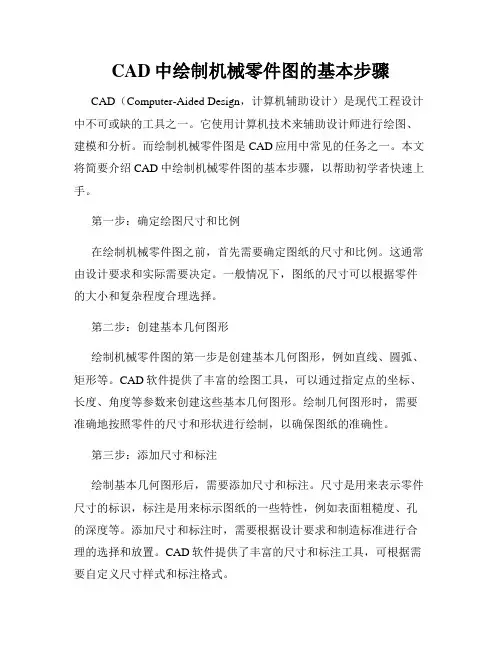

CAD中绘制机械零件图的基本步骤CAD（Computer-Aided Design，计算机辅助设计）是现代工程设计中不可或缺的工具之一。

它使用计算机技术来辅助设计师进行绘图、建模和分析。

而绘制机械零件图是CAD应用中常见的任务之一。

本文将简要介绍CAD中绘制机械零件图的基本步骤，以帮助初学者快速上手。

第一步：确定绘图尺寸和比例在绘制机械零件图之前，首先需要确定图纸的尺寸和比例。

这通常由设计要求和实际需要决定。

一般情况下，图纸的尺寸可以根据零件的大小和复杂程度合理选择。

第二步：创建基本几何图形绘制机械零件图的第一步是创建基本几何图形，例如直线、圆弧、矩形等。

CAD软件提供了丰富的绘图工具，可以通过指定点的坐标、长度、角度等参数来创建这些基本几何图形。

绘制几何图形时，需要准确地按照零件的尺寸和形状进行绘制，以确保图纸的准确性。

第三步：添加尺寸和标注绘制基本几何图形后，需要添加尺寸和标注。

尺寸是用来表示零件尺寸的标识，标注是用来标示图纸的一些特性，例如表面粗糙度、孔的深度等。

添加尺寸和标注时，需要根据设计要求和制造标准进行合理的选择和放置。

CAD软件提供了丰富的尺寸和标注工具，可根据需要自定义尺寸样式和标注格式。

第四步：绘制详细图形在完成基本几何图形、尺寸和标注后，接下来可以开始绘制详细的图形。

这些图形通常包括孔、凸台、切削等特征，需要根据设计要求和标准进行准确绘制。

CAD软件提供了各种特殊图形的绘制工具和编辑命令，可以方便地创建复杂的图形。

第五步：应用图层和图块为了方便管理图纸的各个元素，可以使用图层和图块进行组织。

图层可以用来分离不同部分的绘图元素，例如零件的投影、标注、尺寸等。

图块是将一组图元组合在一起形成一个单独的对象，可以方便地进行复制和编辑。

通过合理应用图层和图块，可以提高图纸的可读性和管理效率。

第六步：检查和修正错误在绘制机械零件图完成后，需要进行详细的检查和修正。

检查图纸时，需要仔细检查尺寸、标注和图形的准确性和一致性。

计算机制图——autocad》模块四绘制机械零件图xx年xx月xx日•绘制机械零件图的基础知识•绘制机械零件图的准备工作•绘制机械零件图的详细步骤•绘制机械零件图的修改和完善目•绘制机械零件图的技巧和方法•绘制机械零件图的应用实例录01绘制机械零件图的基础知识机械零件图是指用正投影法将机械零件的结构、形状、尺寸等信息以图形的形式表达出来，是制造和检验机械零件的主要依据。

机械零件图定义机械零件图是机械设计和制造过程中必不可少的重要文档，它为制造工人提供了明确、直观的制造依据，是保证产品质量和生产效率的关键。

机械零件图的作用机械零件图的基本概念和作用准备工作了解制图基本知识，如投影基础、公差与配合等；熟悉所使用的绘图软件，如AutoCAD等；准备好绘图工具，如电脑、绘图板、打印机等。

仔细分析零件的结构特点、功用及材料等，以便确定绘图方案和选用适当的表达方法。

根据分析结果，利用绘图软件绘制出机械零件的图形。

在绘制过程中，需要注意图形比例的选择、图形的精度和清晰度等方面的细节。

在机械零件图中，必须标注出各个结构的尺寸，以确保制造的准确性和一致性。

需要注意尺寸标注的规范性和清晰度。

在机械零件图中，需要添加一些技术要求，如表面粗糙度、形位公差等，以确保零件的质量和性能。

机械零件图的绘制步骤和注意事项分析零件标注尺寸添加技术要求绘制图形合理性绘制机械零件图时，需要遵循合理的绘图原则和方法，确保图形的准确性和清晰度。

同时，需要合理地选择绘图比例、视图布局和标注方式等。

美观性机械零件图虽然不是艺术品，但也需要具备一定的美观性。

图形应该线条清晰、色彩分明、字体规范、标注整洁，使人在阅读时不感到过于繁琐和疲劳。

机械零件图的合理性和美观性02绘制机械零件图的准备工作根据个人电脑系统和配置选择相应版本的AutoCAD软件，不同版本功能和操作界面略有差异；确保AutoCAD软件运行环境满足机械零件图的绘制要求，如内存、处理器速度等。

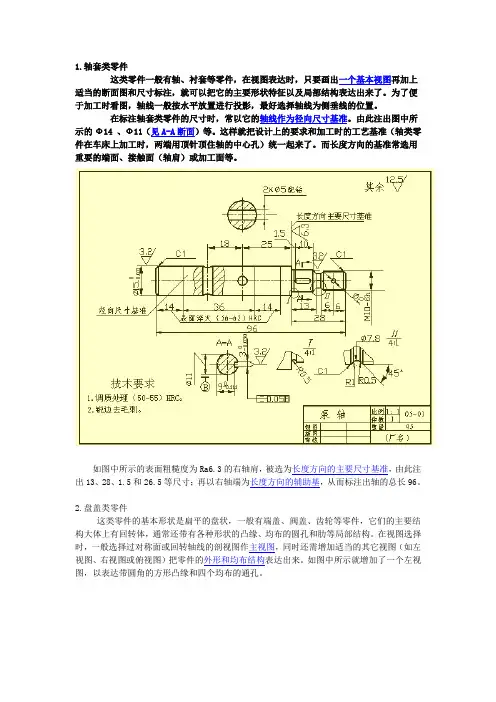

1.轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。

为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。

在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。

由此注出图中所示的Ф14 、Ф11（见A-A断面）等。

这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。

而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。

如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。

2.盘盖类零件这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。

在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。

如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。

在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。

3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。

由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。

对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。

踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。

在标注叉架类零件的尺寸时，通常选用安装基面或零件的对称面作为尺寸基准。

尺寸标注方法参见图。

4.箱体类零件一般来说，这类零件的形状、结构比前面三类零件复杂，而且加工位置的变化更多。

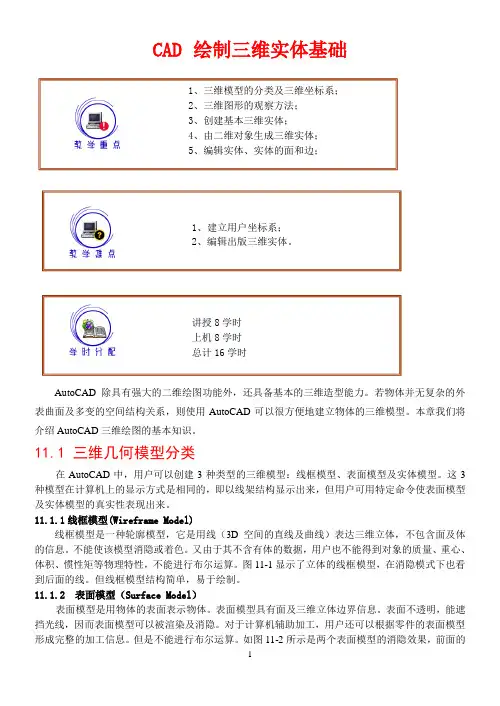

CAD 绘制三维实体基础1、三维模型的分类及三维坐标系；2、三维图形的观察方法；3、创建基本三维实体；4、由二维对象生成三维实体；5、编辑实体、实体的面和边；1、建立用户坐标系；2、编辑出版三维实体。

讲授8学时上机8学时总计16学时AutoCAD除具有强大的二维绘图功能外，还具备基本的三维造型能力。

若物体并无复杂的外表曲面及多变的空间结构关系，则使用AutoCAD可以很方便地建立物体的三维模型。

本章我们将介绍AutoCAD三维绘图的基本知识。

11.1 三维几何模型分类在AutoCAD中，用户可以创建3种类型的三维模型：线框模型、表面模型及实体模型。

这3种模型在计算机上的显示方式是相同的，即以线架结构显示出来，但用户可用特定命令使表面模型及实体模型的真实性表现出来。

11.1.1线框模型(Wireframe Model)线框模型是一种轮廓模型，它是用线（3D空间的直线及曲线）表达三维立体，不包含面及体的信息。

不能使该模型消隐或着色。

又由于其不含有体的数据，用户也不能得到对象的质量、重心、体积、惯性矩等物理特性，不能进行布尔运算。

图11-1显示了立体的线框模型，在消隐模式下也看到后面的线。

但线框模型结构简单，易于绘制。

11.1.2 表面模型（Surface Model）表面模型是用物体的表面表示物体。

表面模型具有面及三维立体边界信息。

表面不透明，能遮挡光线，因而表面模型可以被渲染及消隐。

对于计算机辅助加工，用户还可以根据零件的表面模型形成完整的加工信息。

但是不能进行布尔运算。

如图11-2所示是两个表面模型的消隐效果，前面的薄片圆筒遮住了后面长方体的一部分。

11.1.3 实体模型实体模型具有线、表面、体的全部信息。

对于此类模型，可以区分对象的内部及外部，可以对它进行打孔、切槽和添加材料等布尔运算，对实体装配进行干涉检查，分析模型的质量特性，如质心、体积和惯性矩。

对于计算机辅助加工，用户还可利用实体模型的数据生成数控加工代码，进行数控刀具轨迹仿真加工等。

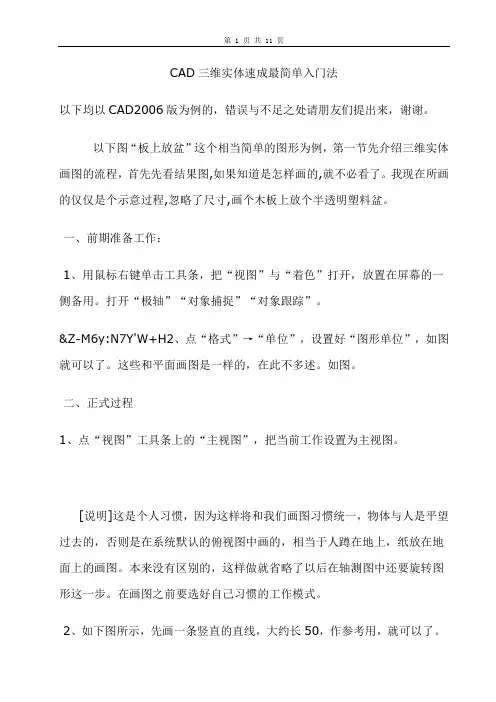

CAD三维实体速成最简单入门法以下均以CAD2006版为例的，错误与不足之处请朋友们提出来，谢谢。

以下图“板上放盆”这个相当简单的图形为例，第一节先介绍三维实体画图的流程，首先先看结果图,如果知道是怎样画的,就不必看了。

我现在所画的仅仅是个示意过程,忽略了尺寸,画个木板上放个半透明塑料盆。

一、前期准备工作：1、用鼠标右键单击工具条，把“视图”与“着色”打开，放置在屏幕的一侧备用。

打开“极轴”“对象捕捉”“对象跟踪”。

&Z-M6y:N7Y'W+H2、点“格式”→“单位”，设置好“图形单位”，如图就可以了。

这些和平面画图是一样的，在此不多述。

如图。

二、正式过程1、点“视图”工具条上的“主视图”，把当前工作设置为主视图。

[说明]这是个人习惯，因为这样将和我们画图习惯统一，物体与人是平望过去的，否则是在系统默认的俯视图中画的，相当于人蹲在地上，纸放在地面上的画图。

本来没有区别的，这样做就省略了以后在轴测图中还要旋转图形这一步。

在画图之前要选好自己习惯的工作模式。

2、如下图所示，先画一条竖直的直线，大约长50，作参考用，就可以了。

麻麻的，作用可大了，最后删去就可以了。

3、画小盆的半个截面。

如下图所示，用“多段线”在直线的一侧用画成这么个形状，刚开始可以灵活一点，具体尺寸自己估计着办，关健是方法，大体上有这个样子就够了，我画的这个是随手而成的，表示个意思就行了。

[说明]多段线画的这个线框必须要完全封闭，为了保证完全封闭，多段线最后一步用“C”来闭合。

另外，多段线画的图形的任何一部分不能越过参考直线的右侧。

图中为了醒目，暂时用绿色显示。

至于为什么要用多段线而不用直线来画，第二集中说明。

4、用矩形工具在如图的位置画一矩形，大小如图，暂时用青色显示醒目。

二、正式过程1、点“视图”工具条上的“主视图”，把当前工作设置为主视图。

[说明]这是个人习惯，因为这样将和我们画图习惯统一，物体与人是平望过去的，否则是在系统默认的俯视图中画的，相当于人蹲在地上，纸放在地面上的画图。

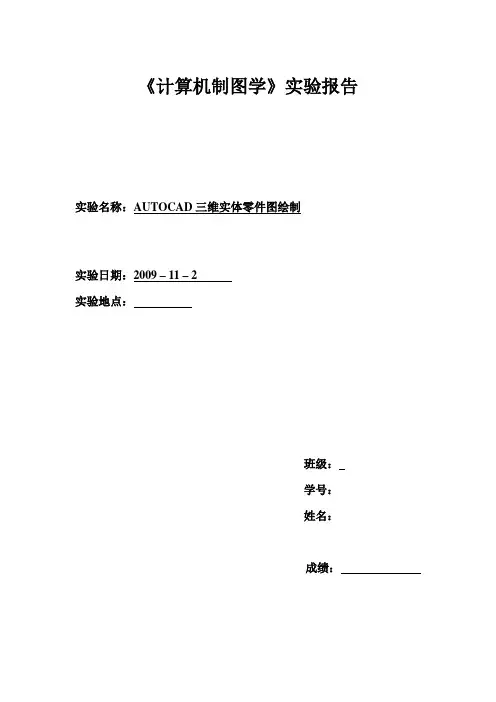

《计算机制图学》实验报告实验名称：AUTOCAD三维实体零件图绘制实验日期：2009 – 11 – 2实验地点：班级：学号：姓名：成绩：AUTOCAD三维实体零件图绘制一、实验内容：1、实验方法：画此三维实体零件图时，先要进行其二维平面的三视图绘制，绘制此二维图时要充分利用大一上学期学的一门学科《画法几何与土木工程制图》的专业知识，因为手工绘图的基础掌握好了，才能确保灵活利用计算机绘图软件去绘制电子图纸（如用AutoCAD 2004 绘制电子图纸）。

画好二维图后要利用实体相交、相贯等知识去揣摩此实体的构造，最终绘制出此零件的三维图。

2、实验步骤：第一步：按实验素材给出的二维平面图，用AutoCAD 2004 绘图软件相应地绘制出此零件的二位平面图（三视图）。

第二步：按AutoCAD 2004 绘图软件的标注方法，该给图标上相应的注记，然后利用标注的属性更改需要修改的标注样式、文字等，如线性标注之后要更改为直径标注，就需要双击标注的文字，出现属性窗口，找到文字替换，换上字符%%C 代表直径，在后面加上尺寸标注。

第三步：按零件二维图（三视图）绘制其三维实体图，利用AutoCAD 2004 绘图软件进行实体的绘制、编辑，如绘制的面域REGION，实体编辑中的旋转RＥＶＯＬＶＥ,建立和切换坐标时的UCS命令，拉升ＥＸＴＲＵＤＥ等。

二、实验结果：（零件的二维平面图（三视图）图片）（主视图）(左视图)(俯视图)（实体截图1）（实体截图2）（实体截图3）（实体截图4）（实体零件渲染图1）（实体零件渲染图2）三、实验总结：完成此实验，需要具有熟练的读图能力，认识三维图的思维要求有一些高，画图过程中需要一定的耐心。

特别是用UCS命令对坐标的切换。

存在的问题是实验素材的二维图中主视图和左视图中的一个大圆盘中的通孔高没有平齐。

（图中两长水平线之处表现出此试验素材的主视图和左视图中的高没有平齐）建议：希望能给出正确的实验素材以及符合标准的数字尺寸。

CAD如何绘制3D机械图形
在机械设计这个行业中经常要绘制出3D图形，我们使用CAD来绘制是最可靠的。

其实这个也不算太难，下面就让小编告诉你CAD如何绘制3D机械图形的方法，一起学习吧。

CAD绘制3D机械图形的方法
1.先绘制一个二维长方体，设置好长宽;
2.在工具栏选择“绘图”→“建模”→“拉伸”→设置高度→按enter键→cad自动将矩形拉伸成长方体。

3.选择“视图”→“三维视图”→“东南等轴测”→得到如下图形;
4.如果在矩形上面想再画个圆柱，则先点击“视图”→“俯视图”→再用绘图工具绘制一个矩形;
5.在工具栏选择“绘图”→“建模”→“拉伸”→设置高度→按enter键→cad自动将矩形拉伸成立方体。

6.选择“视图”→“三维视图”→“东南等轴测”→得到如下图形;
7.绘制好图后，选择“视图”→“动态观察”→“受约束的动态观察”→移动得到想要的侧视效果，保存，再打开图时则是下图效果。

如下图所示;。

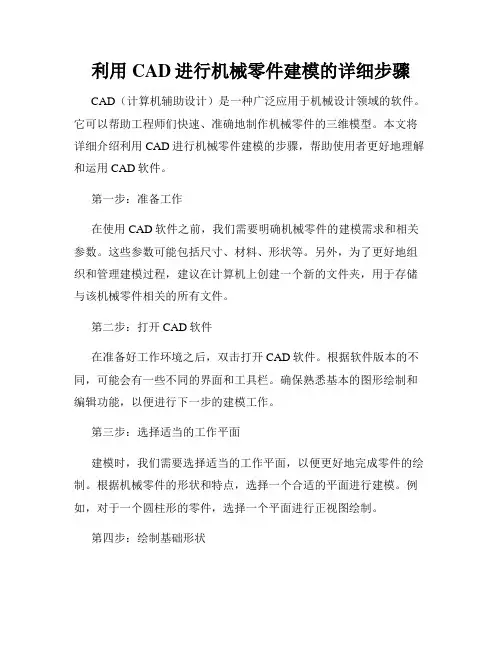

利用CAD进行机械零件建模的详细步骤CAD（计算机辅助设计）是一种广泛应用于机械设计领域的软件。

它可以帮助工程师们快速、准确地制作机械零件的三维模型。

本文将详细介绍利用CAD进行机械零件建模的步骤，帮助使用者更好地理解和运用CAD软件。

第一步：准备工作在使用CAD软件之前，我们需要明确机械零件的建模需求和相关参数。

这些参数可能包括尺寸、材料、形状等。

另外，为了更好地组织和管理建模过程，建议在计算机上创建一个新的文件夹，用于存储与该机械零件相关的所有文件。

第二步：打开CAD软件在准备好工作环境之后，双击打开CAD软件。

根据软件版本的不同，可能会有一些不同的界面和工具栏。

确保熟悉基本的图形绘制和编辑功能，以便进行下一步的建模工作。

第三步：选择适当的工作平面建模时，我们需要选择适当的工作平面，以便更好地完成零件的绘制。

根据机械零件的形状和特点，选择一个合适的平面进行建模。

例如，对于一个圆柱形的零件，选择一个平面进行正视图绘制。

第四步：绘制基础形状根据机械零件的形状和尺寸，在选择的工作平面上绘制基础形状。

使用CAD软件中的线条、圆弧、椭圆等工具，按照设计要求绘制出机械零件的轮廓。

注意保持准确的尺寸和比例。

第五步：添加详细特征在基础形状绘制完成后，根据机械零件的具体要求，添加相应的详细特征。

这些特征可能包括孔、凸台、凹槽等。

利用CAD软件提供的绘图工具，按照设计要求添加这些特征。

第六步：创建三维模型完成二维轮廓图后，我们可以开始创建机械零件的三维模型。

利用CAD软件中的拉伸、旋转、扫描等操作，将二维轮廓图转换为立体的三维模型。

确保在这一步骤中，根据实际需要选择合适的模型方法和方向。

第七步：检查和修复模型在完成三维模型之后，进行模型的检查和修复是非常重要的。

利用CAD软件提供的检查和修复工具，检查模型中是否存在错误、重叠或不连续等问题。

如有需要，及时对模型进行修复，确保其符合设计要求。

第八步：添加材质和纹理为了使机械零件的建模更加真实和逼真，可以考虑添加适当的材质和纹理。

机械三维图教程机械三维图是一种用来记录和展示机械设备和结构的图形表示方法。

它能够清晰地展示机械零件之间的关系和装配顺序，对于机械设计和制造具有重要的指导作用。

本文将介绍机械三维图的基本概念、绘图方法和常用规范。

机械三维图是一种采用三维坐标系来描述机械零件和装配的图形表示方法。

通过三维坐标系可以清晰地表示机械零件的长度、宽度和高度。

与二维图相比，机械三维图更能真实地反映机械结构的形状和尺寸，更方便进行问题的分析和解决。

在机械三维图的绘制过程中，需要掌握一些基本的绘图方法。

首先，在绘制机械三维图之前，需要先确定一个适当的三维坐标系。

常用的三维坐标系包括直角坐标系和极坐标系。

在确定了三维坐标系后，可以利用绘图软件或手工绘图工具进行绘制。

对于复杂的机械结构，可以先将其分解为若干简单的零件，再将这些零件进行组合。

在绘制过程中，要注意保持图形的准确性和比例，避免出现误差。

除了掌握基本的绘图方法外，还需要了解机械三维图的常用规范。

机械三维图通常采用国际标准ISO、美国标准ANSI以及各行业的相关标准。

在绘制机械三维图时，需要遵循这些规范的要求，以确保图纸的可读性和正确性。

常用的规范包括尺寸标注、装配标注、视图投影、断面标注等。

尺寸标注是机械三维图中最常用的一种标注方法。

它用来表示机械零件的尺寸和距离。

在进行尺寸标注时，需要注意标注的准确性和清晰度，避免出现模糊或重叠的情况。

装配标注是用来表示机械零件之间的装配关系和顺序。

通过装配标注可以清晰地了解机械零件的装配过程和顺序。

视图投影是机械三维图中重要的一部分。

视图投影用来显示机械零件在不同方向上的投影图形。

常用的视图投影方法包括正投影法和斜投影法。

正投影法是在视图面上垂直于投影线的方向上进行投影，可以得到正投影视图。

斜投影法是在视图面上按照一定角度进行投影，可以得到斜投影视图。

视图投影要求准确、清晰，以确保图纸的可读性和准确性。

断面标注是机械三维图中用来表示机械零件断面形状和尺寸的一种方法。

cad怎样绘制三维机械零件我们知道CAD经常运用机械设计行业，那么大家知道 cad怎样绘制三维机械零件吗?下面是店铺整理的 cad怎样绘制三维机械零件的方法，希望能给大家解答。

cad绘制三维机械零件的方法第一步：构建圆柱组合体(1)新建零件。

(2)选择xy平面插入草图，开始绘制草图(标记为草图1)。

(3)单击“圆”，绘制以原点为圆心，半径分别为120mm和60mm的两个圆。

如图2所示。

(4)点击“拉伸”功能，进行参数设置(图3)，得到圆柱1，如图4所示。

(5)点击“插入草图”选项，并平面选择圆柱体上的外端剖面，获取草图2，如图5、6所示。

(6)在草图2的基础上，绘制一个以坐标原点为圆心，直径分别为75mm和55mm的圆，然后点击“拉伸”，得到圆柱2。

第二步：生成均布圆孔(1)点击“插入草图”，获得草图3，平面选择圆柱1上端平面。

(2)绘制一个距离圆柱体轴心为47mm的点，如图8、9所示。

(3)点击“孔”选项，根据本案例中零件构造情况，选择点所在的位置，按照图10，设置相关参数，绘制一个直径为12mm的孔，效果如图11。

(4)点击“阵列”选项，选择圆型整列，相关参数设置可参考图12，设置完毕后，将得到图13的结果。

(5)点击“插入草图”，以xz平面绘制草图4，如图14所示。

(6)点击“移动”选项，选择草图4中绘制的线，绕方向旋转。

方向为z轴方向，角度为15度。

如图15所示。

(7)点击“筋”选项，相关参数设置参考图16，筋的厚度为5mm,设置完成后将得出图17的效果。

(8)点击“阵列”，相关参数设置参考如图18所示，该步骤与上面对孔进行阵列操作是类似的。

(9)点击“圆角”，为法兰盘生成圆角特征，圆柱的边圆角为2mm，筋的边圆角为1mm，如图19所示。

CAD机械制图之零件图简介CAD〔计算机辅助设计〕是现代机械制图的主要工具之一，它能够帮助工程师设计和制作各种复杂的机械零件和装配体。

零件图是CAD 机械制图中的一种重要类型，它描述了一个机械零件的几何形状、尺寸、配合关系等关键信息，是制造者理解和制造一个零件所必需的。

零件图概述在CAD机械制图中，零件图是描述一个机械零件的固体模型和工程图纸的集合。

它以三维模型的形式展示零件的外观和结构，同时提供了详细的尺寸、孔位、配合等信息，以便生产部门能够根据图纸进行加工和制造。

零件图主要包括以下内容： - 零件的三维模型：使用CAD软件创立的零件的几何形状。

- 尺寸标注：标注零件的各个尺寸，包括长度、宽度、高度等。

- 孔位标注：标注零件上的孔的位置和尺寸。

- 配合标注：标注零件上的配合关系，包括配合间隙、配合方式等。

零件图的绘制步骤绘制一个完整的零件图是一个复杂的过程，需要经过以下步骤：1. 创立零件的三维模型使用CAD软件创立零件的三维模型是绘制零件图的第一步。

在这个阶段，工程师需要根据设计要求和技术要求，使用CAD软件绘制出零件的几何形状。

2. 添加尺寸标注在零件的三维模型上添加尺寸标注是零件图中非常重要的一步。

通过添加准确的尺寸标注，制造者可以了解到零件的各个尺寸，从而更好地进行加工和制造。

3. 添加孔位标注对于有孔的零件，添加孔位标注非常重要。

孔位标注可以标明孔的位置和尺寸，方便生产人员进行钻孔或螺纹加工。

4. 添加配合标注在零件图中，添加配合标注可以标明零件上不同局部之间的配合关系。

配合标注包括配合间隙、配合方式等信息，帮助制造者了解零件的装配要求。

5. 绘制截面图对于复杂的零件，绘制截面图是非常有必要的。

截面图可以展示零件内部的结构，帮助制造者理解零件的组成和装配方式。

零件图的应用零件图在机械设计和制造中有着广泛的应用。

它为制造者提供了详细的信息，帮助他们理解和制造一个零件。

以下是零件图的主要应用领域：1. 制造加工零件图是制造者理解和制造一个零件的重要依据。
