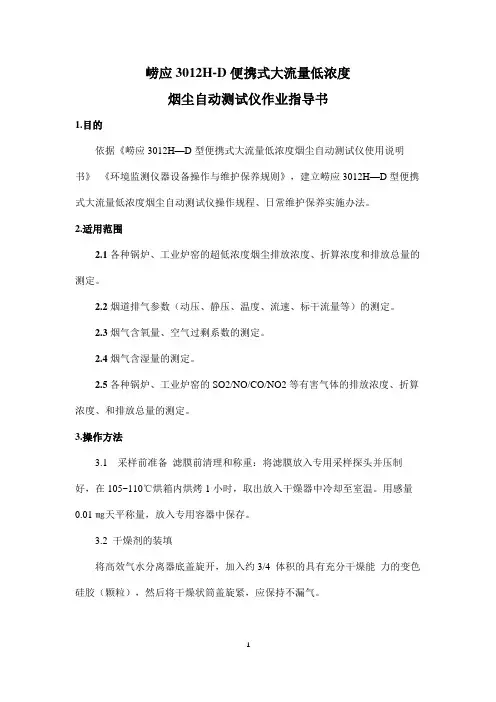

崂应3012H-D便携式大流量低浓度烟尘自动测试仪作业指导书1.目的依据《崂应3012H—D型便携式大流量低浓度烟尘自动测试仪使用说明书》《环境监测仪器设备操作与维护保养规则》，建立崂应3012H—D型便携式大流量低浓度烟尘自动测试仪操作规程、日常维护保养实施办法。

2.适用范围2.1各种锅炉、工业炉窑的超低浓度烟尘排放浓度、折算浓度和排放总量的测定。

2.2烟道排气参数（动压、静压、温度、流速、标干流量等）的测定。

2.3烟气含氧量、空气过剩系数的测定。

2.4烟气含湿量的测定。

2.5各种锅炉、工业炉窑的SO2/NO/CO/NO2等有害气体的排放浓度、折算浓度、和排放总量的测定。

3.操作方法3.1 采样前准备滤膜前清理和称重：将滤膜放入专用采样探头并压制好，在105~110℃烘箱内烘烤1小时，取出放入干燥器中冷却至室温。

用感量0.01㎎天平称量，放入专用容器中保存。

3.2 干燥剂的装填将高效气水分离器底盖旋开，加入约3/4 体积的具有充分干燥能力的变色硅胶（颗粒），然后将干燥状筒盖旋紧，应保持不漏气。

3 检查仪器功能确认电源为交流220V 后，连接好电源线，打开电源开关，工作指示灯亮，检查显示器、键盘、采样泵等是否正常。

3.4 开机确认连接正常后，打开仪器电源开关，面板上的工作指示灯点亮，测试仪进入初始状态，进行自检。

自检结束后，自动进入主菜单。

3.5 参数设置在主菜单状态，进入“①设置”菜单，可进行必要的参数设置，包括日期、时间、测试类别、眼纹类型、大气压类别、皮托管系数、防倒吸功能。

3.6 采样布点在主菜单状态，移动光标至“②布点”菜单，按“OK”键进入烟道布点界面，按提示选择烟道类型，按”OK“键即可进入烟道类型设置界面。

3.7 工况测量在主菜单状态，移动光标至“③工况”菜单，按“OK”键进入工况测量界面，连接好气路及信号线，并将取样管置于空气中。

选中“①自动调零”菜单，按“OK”键进入自动调零界面，当所有压力数值均回到零且保持不变时，按“OK”键结束调零。

鲁制02000015号使用产品前请阅读使用说明书崂应3012H-D型便携式大流量低浓度烟尘自动测试仪使用说明书青岛崂山应用技术研究所崂应3012H-D 型便携式大流量低浓度烟尘自动测试仪使用说明书目 录1 产品概述 ......................................................................... 1 2 适用范围 ......................................................................... 1 3 采用标准 ......................................................................... 1 4 主要特点 ......................................................................... 1 5 工作原理 ......................................................................... 2 6 技术指标 ......................................................................... 3 7 工作条件 ......................................................................... 4 8 整机组成及使用连接图 ............................................................. 4 9 使用方法 ......................................................................... 9 10 安全保护及注意事项 ............................................................. 36 11 运输贮存及维护保养 ............................................................. 36 12 简单故障及排除方法 ............................................................. 37 13 公式 ........................................................................... 37 14 其他介绍 .. (40)安全警告警告本测试仪使用交流其他电源损伤仪器，甚至造成人身伤害！遇突发事件，请先断开电源！警告使用交流电源时，电源接地线应良好接地！仅适用于非防爆场合！ 警告采样过程中，烟尘取样管和烟气含湿量取样管接地线应良好接地！崂应3012H-D型便携式大流量低浓度烟尘自动测试仪使用说明书崂应3012H-D型便携式大流量低浓度烟尘自动测试仪1 产品概述崂应3012H-D型便携式大流量低浓度烟尘自动测试仪（以下简称测试仪）是在崂应3012H自动烟尘（气）测试仪的基础上精心研制的新产品。

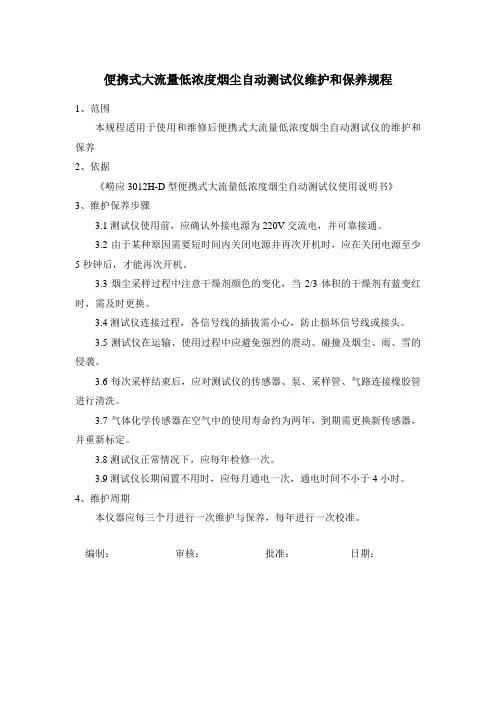

便携式大流量低浓度烟尘自动测试仪维护和保养规程
1、范围
本规程适用于使用和维修后便携式大流量低浓度烟尘自动测试仪的维护和保养
2、依据
《崂应3012H-D型便携式大流量低浓度烟尘自动测试仪使用说明书》
3、维护保养步骤
3.1测试仪使用前，应确认外接电源为220V交流电，并可靠接通。

3.2由于某种原因需要短时间内关闭电源并再次开机时，应在关闭电源至少5秒钟后，才能再次开机。

3.3烟尘采样过程中注意干燥剂颜色的变化，当2/3体积的干燥剂有蓝变红时，需及时更换。

3.4测试仪连接过程，各信号线的插拔需小心，防止损坏信号线或接头。

3.5测试仪在运输、使用过程中应避免强烈的震动、碰撞及烟尘、雨、雪的侵袭。

3.6每次采样结束后，应对测试仪的传感器、泵、采样管、气路连接橡胶管进行清洗。

3.7气体化学传感器在空气中的使用寿命约为两年，到期需更换新传感器，并重新标定。

3.8测试仪正常情况下，应每年检修一次。

3.9测试仪长期闲置不用时，应每月通电一次，通电时间不小于4小时。

4、维护周期
本仪器应每三个月进行一次维护与保养，每年进行一次校准。

编制：审核：批准：日期：。

一、便携式大流量低浓度烟尘自动测试仪崂应3012H-D型低浓度烟尘多功能取样管崂应1085D型1、基本原理：崂应3012H-D型应用皮托管平行采样法采集固定污染源排气中的颗粒物，用过滤称重法测定质量。

设计运用工业高速嵌入式工控机控制平台，配合WINCE操作系统，突破低端单片机控制技术，进入高端精细化控制领域，保证了仪器的可靠性、提高了性能的稳定性、增强了控制的准确性，可用于各种锅炉、烟道、工业炉窑等固定污染源颗粒物的排放浓度、折算浓度、排放总量的测定。

自动测量烟气动压、静压、温度、含湿量、流量计前压力、温度及等速吸引流速等参数。

崂应1085D型取样管适用于测定固定污染源低浓度的颗粒物，最低检出限为1mg/m3。

取样管的取样管头部件具有加热功能，保持滤膜在设定的温度下工作，可以适应高湿度、低温度等工况；一体式采样嘴（采样嘴、弯管、滤膜、托网、压紧铝箔）可以选择整体称重，最大限度减少了滤膜质量和颗粒物损失的可能。

2、组合优势：随着环境管理日趋严格及环境污染治理技术不断进步，尤其是全国大气污染源自动监测工作已全面开展，针对脱硫后管道内颗粒物浓度低、温度低、湿度高的“二低一高”状况，现有的采样及分析标准方法无法准确对监测仪器标定和校核。

在这几年来企业对环境保护日益关注，除尘设备的除尘效率逐渐提高，固定污染源排气管道内颗粒物的排放质量浓度可低于50mg/m3，对大多数30万KW·h机组以上的电厂蔡永利静电除尘器和脱硫除尘技术，颗粒物排放质量浓度已降低至约30mg/m3，有些甚至低于10mg/m3.我国现阶段颗粒物监测方法采用GB/T 16157-1996《固定污染源排气中颗粒物测定与气态污染物采样方法》，严格意义而言，该方法仅适用于颗粒物质量浓度高于50mg/m3，测定低于50mg/m3的颗粒物时误差较大。

主要原因是（1）沉积在采样嘴及采样管前端的颗粒物无法回收，造成结果偏低；（2）在湿延期情况下长时间采样容易造成滤筒纤维损失或破损，产生的误差降低颗粒物采样准确度，对测定结果产生较大影响。

应用3012H型自动烟尘（气）测试仪操作维护规程一、采样前准备1、仪器连接①烟（粉）尘：主机烟尘采样嘴干燥筒缓冲器取样管，注意：正负极连接时“红正蓝负”，采样嘴方向与取样管手柄方向一致，不可倒置。

②烟气测量：主机烟气采样嘴与烟气检测器连接；③含湿量温度测量：连接主机烟气采样嘴与含湿量温度检测器以及信号连接线二、采样设置1、采样布点①圆形管道：设置直径D（注意单位为“米”），其余一般都按“确定”，管道较大时选择“计算距离”，根据屏幕显示数据在采样管上标记距离。

②矩形管道：设置测孔边A边长和另一边B边长（注意单位为“米”），其余一般按“确定”，管道较大时选择“计算距离”，根据屏幕显示数据在采样管上标记距离。

2、工况测量①自动调零：调零时采样管暴露在空气中，不可伸入烟道内。

②烟道温度测量：用信号线连接主机Ts/Xsw信号接口与采样管，采样管伸入烟道中，选择“测量烟温”，显示的温度稳定后，选择“完毕”返回，记录烟温。

③预测流速：按烟尘采样连接主机与采样管，将采样管伸入烟道中，用布堵严密封，选择“预测流速”测量完毕后，选择“完毕”退出，记录流速和选取相应直径的采样嘴。

④湿度测量：连接气路并用信号线连接含湿量温度检测器和主机的信号接口，旋下含湿量温度检测器的透明容器，加水至红色刻度线，旋紧，不可倾斜或倒置，伸入烟道中，选择“测量湿度”，待显示的湿度数值稳定后，选择“完毕”返回，记录含湿量。

3、烟气测量①烟气校准：连接主机烟气采样嘴和烟气取样器接嘴，将烟气取样器暴露在空气中，选择“烟气校准”，待显示数值稳定（约两分钟）后，选择“开始校准”，待含氧量接近21%，有害气体接近0，选择“完毕”返回。

②烟气测量：将烟气取样器伸入烟道中，用布密封采样口，选择“烟气测量”，待显示数值稳定后，选择“计平均”，约3分钟后结束测量，选择“完毕”保存数据，仪器自动进入传感器清洗，（注意烟气测量完毕必须清洗，否则影响传感器寿命。

）待传感器回零后，选择“完毕”返回。

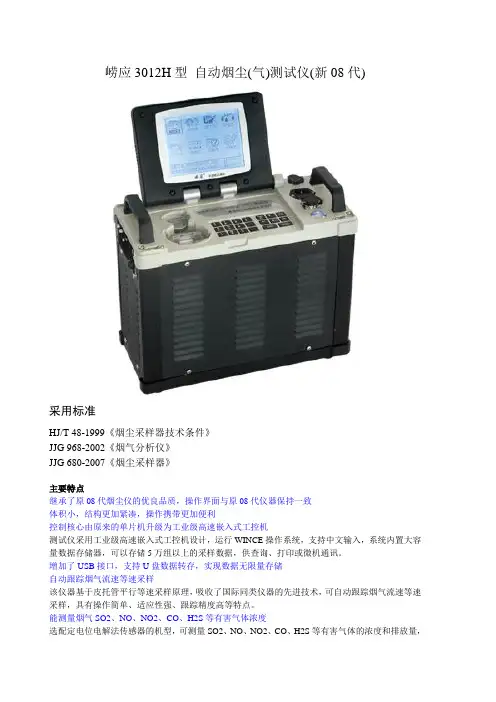

崂应3012H型自动烟尘(气)测试仪(新08代)采用标准HJ/T 48-1999《烟尘采样器技术条件》JJG 968-2002《烟气分析仪》JJG 680-2007《烟尘采样器》主要特点继承了原08代烟尘仪的优良品质，操作界面与原08代仪器保持一致体积小，结构更加紧凑，操作携带更加便利控制核心由原来的单片机升级为工业级高速嵌入式工控机测试仪采用工业级高速嵌入式工控机设计，运行WINCE操作系统，支持中文输入，系统内置大容量数据存储器，可以存储5万组以上的采样数据，供查询、打印或微机通讯。

增加了USB接口，支持U盘数据转存，实现数据无限量存储自动跟踪烟气流速等速采样该仪器基于皮托管平行等速采样原理，吸收了国际同类仪器的先进技术，可自动跟踪烟气流速等速采样，具有操作简单、适应性强、跟踪精度高等特点。

能测量烟气SO2、NO、NO2、CO、H2S等有害气体浓度选配定电位电解法传感器的机型，可测量SO2、NO、NO2、CO、H2S等有害气体的浓度和排放量，可自动计算氮氧化物浓度。

具有测量精度高、使用寿命长等特点。

交直流两用供电功能可选配直流电源箱供电，保证在无交流电的场所也能正常工作。

故障自动保护功能自动监测采样泵的输出功率、转速等参数，遇到故障自动保护。

优良的结构成型工艺先进模具成型工艺，重量轻，结构紧凑，美观实用。

采样过程中停电，来电自动恢复采样自动监测供电电源的状态，停电时自动保存工作数据，来电后可从停电处恢复采样。

以人为本的设计理念测试仪采用5.7寸大屏幕宽温LCD显示屏，适合野外环境温度-20℃～70℃。

中文菜单驱动人机对话方式，图文显示。

用户可以借助丰富的在线操作提示，直接操作。

软件标定配置功能通过键盘操作即可对仪器的各项参数进行标定；烟气传感器可通过软件灵活配置。

烟温测试信号光电隔离烟温传感信号采用光电隔离技术，防止管道中的静电影响仪器正常工作。

双CPU容错结构仪器采用双CPU结构，相互监视对方的工作状态，发现错误及时修正；CPU之间均采用数字通信技术，输入输出通道全部采用光电隔离，使仪器在强干扰条件下可以正常工作。

目录1、概述 (2)2、主要特点 (2)3、工作原理 (3)4、技术指标 (4)5、使用方法………………………….……………………………….…（5~23）6、注意事项 (23)7、保养和维护…………….……………………………….….….….…（23~24）8 附1：应用3012H产品分类 (25)附2：应用3012H公式 (26)附3：参数符号及单位 (27)附4：简单故障及排除方法 (27)附5：连接结构图 (28)- 1 -1. 概述应用3012H系列型自动烟尘（气）测试仪是我所在国内率先推出的交直流两用型烟尘（气）测试仪。

该机技术性能指标符合国家环保局颁布的有关烟尘采样仪的规定，并顺利通过了国家环境保护总局的连续周期检定。

应用当前计算机、传感器及新材料等领域的高新技术，竭力为用户提供一台质量可靠、性能稳定、适合国情的高品质仪器。

主要适用于：1.1各种锅炉、工业炉窑的烟尘排放浓度、折算浓度和排放总量的测定。

1.2该仪器配上油烟取样器，可以进行油烟采样。

1.3各类除尘设备效率的测定。

1.4烟道排气参数（动压、静压、温度、流速、标干流量等）的测定。

1.5烟气含氧量、空气过剩系数的测定。

1.6干、湿球温度的测定。

1.7烟气连续测量仪器准确度的评估和校准。

1.8各种锅炉、工业炉窑的烟气SO2、NO、NO2、CO等排放浓度、折算浓度和排放总量的测定及各类脱硫设备效率的测定（可选）。

1.9其它可应用的场合。

2、主要特点2.1自动跟踪烟气流速等速采样该仪器基于皮托管平行等速采样原理，吸收了国际同类仪器的先进技术，可自动跟踪烟气流速等速采样，具有操作简单、适应性强、跟踪精度高等特点。

2.2能测量干、湿球温度（用于计算含湿量）、含氧量仪器内集成了氧传感器、干、湿球温度传感器。

能测量包括动压、静压、全压、烟气流速、干、湿球温度（用于计算含湿量）、含氧量、烟气排放量、空气过剩系数在内的所有参数。

2.3能测量烟气浓度和烟气排放量可选用内置进口传感器的机型，用于测量烟气瞬时浓度、折算浓度和烟气排放总量，具有测量精度高、使用寿命长等特点。

鲁制02000015号使用产品前请阅读使用说明书崂应3012H型自动烟尘(气)测试仪使用说明书青岛崂山应用技术研究所崂应3012H型自动烟尘(气)测试仪使用说明书目录1 产品概述 (1)2 适用范围 (1)3 采用标准 (1)4 主要特点 (1)5 工作原理 (2)6 技术指标 (2)7 工作条件 (3)8 整机组成及使用连接图 (3)9 使用方法 (7)10 安全保护及注意事项 (27)11 运输贮存及维护保养 (28)12 简单故障及排除方法 (28)13 公式 (28)14 其他介绍 (31)安全警告警告本仪器使用交流220V 50Hz或直流24V电源工作，防止误接其他电源损伤仪器，甚至造成人身伤害！警告使用交流电源时，电源接地线应良好接地！仅适用于非防爆场合！警告遇突发事件，先断开电源！崂应3012H型自动烟尘(气)测试仪使用说明书崂应3012H型自动烟尘(气)测试仪1 产品概述崂应3012H型自动烟尘（气）测试仪（新08代）（以下简称测试仪）是在崂应3012H型自动烟尘（气）测试仪（08代）的基础上精心研制的新一代产品。

该测试仪技术性能指标符合国家环保局颁布的有关烟尘采样仪的规定，并顺利通过了国家环境监测仪器质量监督检验中心的检测。

研制过程中广泛征求专家及广大用户的意见，应用当前计算机、传感器及新材料等领域的高新技术，竭力为用户提供一台质量可靠、性能稳定、适合国情的高品质仪器。

产品型式批准证书号：（2000）鲁技计样字第106号。

产品制造计量器具许可证编号：CMC鲁制02000015号。

2 适用范围a) 各种锅炉、工业炉窑的烟尘排放浓度、折算浓度和排放总量的测定；b) 测试仪配上油烟取样器，可以进行油烟采样；c) 各类除尘设备效率的测定；d) 烟道排气参数（动压、静压、温度、流速、标干流量等）的测定；e) 烟气含氧量、空气过剩系数的测定；f) 烟气含湿量的测定；g) 烟气连续测量仪器准确度的评估和校准；h) 各种锅炉、工业炉窑的SO2、NO、NO2、CO、H2S、CO2等有害气体的排放浓度、折算浓度和排放总量的测定；i) 其它适用场合。

山西金硕源环境检测有限公司ShanXi JinShuoYuan Environmental testing Co., Ltd崂应3012H-D型大流量低浓度烟尘/气测试仪操作及维护作业指导书发布日期：2020.02.11有效版本：第2020版第1次修订受控状态：受控受控号：编制人：审核人：批准人：修订页注：修订页用修订表的形式说明质量手册各部分修订状态。

受控质量手册的持有者应负责在收到修订页后立即将旧页换下。

1 目的为了规范崂应2050型环境空气综合采样器（以下简称仪器）的使用及维护，保证检测工作顺利进行和仪器保持良好的运行状态，从而保证检测结果的有效性。

2 适用范围2.1各种锅炉、工业炉窑的烟尘排放浓度、折算浓度和排放总量的测定；2.2测试仪配上油烟取样器，可以进行油烟采样；2.3各类除尘设备效率的测定；2.4烟道排气参数（动压、静压、温度、流速、标干流量等）的测定；2.5烟气含氧量、空气过剩系数的测定；2.6烟气含湿量的测定；2.7烟气连续测量仪器准确度的评估和校准；2.8各种锅炉、工业炉窑的SO2、NO、NO2、CO、H2S、CO2等有害气体的排放浓度、折算浓度和排放总量的测定；2.9其它适用场合。

3 职责3.1 仪器管理员3.1.1 负责仪器操作及维护作业指导书的制定；3.1.2 负责仪器的日常维护及保养。

3.2 技术负责人3.2.1 负责仪器操作及维护规程的审核和批准。

3.3 资料管理员3.3.1 负责仪器操作及维护作业指导书等资料的归档及保存。

4 仪器性能4.1技术指标4.1.1烟尘部分技术指标详见表1。

表1 烟尘部分技术指标表2 烟气部分技术指标4.2工作条件a）工作电源：AC（220±22）V，50Hz或内置DC24v电源。

b）环境温度：（-20-45）℃。

c）环境湿度：≤85%RH。

d）适用环境：非防爆场合。

e）工作电源线接地线应良好接地。

f）野外工作时，应有防雨、雪、尘以及日光暴晒等侵袭的措施。

崂应3012H型自动烟尘（气）测试仪(09代)适用范围本仪器应用皮托管等速采样重量法捕集管道中颗粒物，应用定电位电解法定性定量测定有害气体。

可供环保、卫生、劳动、安监、军事、科研、教育等部门用于各种锅炉、炉窑烟尘（气）的排放浓度/总量及设备除尘脱硫效率的测定。

执行标准 HJ/T 48-1999 《烟尘采样器技术条件》JJG 968-2002 《烟气分析仪》JJG 680-2007 《烟尘采样器》技术特点◆工业级高速嵌入式工控机核心◆ 6.5寸高亮度彩色显示屏◆丰富的人机接口◆防尘防水工业键盘◆支持中文输入◆无线遥测和有线测量双功能◆烟道工况配置记忆◆采样数据曲线显示◆气体传感器修正补偿技术◆气密性自检功能◆交直流两用供电功能◆高效粉尘过滤功能◆优良的结构成型工艺◆停电记忆功能◆故障检测功能◆防倒吸功能◆微机数据库及通信系统◆高速低噪声报表打印主要指标烟尘采样技术指标主要参数参数范围分辨率准确度采样流量 (5～80)L/min 0.1L/min 优于±2.5%烟气动压 (0～2000) Pa 1 Pa 优于±2.0%烟气静压 (－30～＋30) kPa 0.01 kPa 优于±4.0 %流量计前压力 (－30～0) kPa 0.01 kPa 优于±2.5 %流量计前温度 (－30～150)℃ 0.1℃优于±2.5℃烟气温度 (0～500) ℃可扩展 1℃优于±3.0℃干、湿球温度(可选) (0～100)℃ 0.1℃优于±1.5%等速吸引流速 5 (2)～45m/s —优于±5.0%等速跟踪响应时间≤4s采样泵负载能力阻力为20kPa时，流量≥40L/min 数据存储能力 > 100000组外型尺寸 (长448×宽167×高403)mm仪器噪声 < 65dB(A)整机重量约10.0 kg工作电源 AC220V±10% , 50Hz或DC24V功耗 < 180 W烟气采样技术指标烟气采样流量不小于1L/minO2 (可选) (0～25/30*)% 0.1% 示值误差：优于±5.0 %；重复性：≤2.0 %；响应时间：≤90s；稳定性：1小时内示值变化≤5.0 %气体传感器可选配SO2 (可选)(0～5700/14000*)mg/m3 1mg/m3NO (可选) (0～1300/6700*)mg/m3 1mg/m3NO2 (可选) (0～200/2000*)mg/m3 1mg/m3H2S (可选) (0～300/1500*)mg/m3 1mg/m3CO (可选) (0～5000/25000*)mg/m3 1mg/m3CO2 (可选) (0～20)% 0.01%气体传感器使用寿命空气中约2年。

崂应3012H型自动烟尘（气）测试仪（新08代）一、产品概述本仪器应用皮托管平行采样法采集固定污染源排气中的颗粒物，用过滤称重法测定质量。

设计运用工业高速嵌入式工控机控制平台，保证了仪器的可靠性、提高了性能的稳定性、增强了控制的准确性，可应用于各种锅炉、烟道、工业炉窑等固定污染源颗粒物的排放浓度、折算浓度、排放总量的测定。

自动测量烟气动压、静压、大气压、温度、含湿量、流量计前压力、温度、O2、SO2、CO、NO、NO2、H2S、CO2的浓度及等速吸引流速等参数。

二、执行标准◆ HJ/T 48-1999 《烟尘采样器技术条件》◆ JJG 968-2002 《烟气分析仪》◆ JJG 680-2007 《烟尘采样器》三、产品特点◆体积小、重量轻、操作简单、携带方便◆综合完成废气污染源颗粒物和多组分烟气成分的测试◆可选配低浓度烟尘多功能取样管，完成低浓度颗粒物采样◆高负载、低噪声采样泵◆等速跟踪采样，响应时间短◆防静电、抗干扰能力强◆独特高效气水分离器设计，有效除湿，提高硅胶利用率◆设计可视滤尘滤芯，便于更换且有效滤除颗粒物，进一步保护气路和采样泵◆宽温大型LCD显示屏，操作简单，适用于低温环境工作，实现良好的人机交互界面◆选配烟气预处理器，增强烟气成分检测精确度◆智能化的软件标定功能◆存储数据量大，可外接U盘拷贝数据转存、查看◆软件自动修正补偿，有效去除烟气成分间的交叉干扰◆选用高速微型热敏打印机，速度快，噪声低◆特殊防尘防水键盘，按照电脑键盘布局精心设计，操作方便◆具备故障自检测功能，可对主要器件、主要功能及故障进行检测，方便用户的维护、使用◆测试仪具有防倒吸功能，可防止采样结束后滤筒中采集的烟尘被倒吸出来◆设计开发Windows环境下的微机数据库及通信系统软件，实现微机通讯进行存储、查询、打印四、技术指标订购指南。

山西金硕源环境检测有限公司ShanXi JinShuoYuan Environmental testing Co., Ltd崂应3012H-D型大流量低浓度烟尘/气测试仪操作及维护作业指导书发布日期：2020.02.11有效版本：第2020版第1次修订受控状态：受控受控号：编制人：审核人：批准人：修订页注：修订页用修订表的形式说明质量手册各部分修订状态。

受控质量手册的持有者应负责在收到修订页后立即将旧页换下。

1 目的为了规范崂应2050型环境空气综合采样器（以下简称仪器）的使用及维护，保证检测工作顺利进行和仪器保持良好的运行状态，从而保证检测结果的有效性。

2 适用范围2.1各种锅炉、工业炉窑的烟尘排放浓度、折算浓度和排放总量的测定；2.2测试仪配上油烟取样器，可以进行油烟采样；2.3各类除尘设备效率的测定；2.4烟道排气参数（动压、静压、温度、流速、标干流量等）的测定；2.5烟气含氧量、空气过剩系数的测定；2.6烟气含湿量的测定；2.7烟气连续测量仪器准确度的评估和校准；2.8各种锅炉、工业炉窑的SO2、NO、NO2、CO、H2S、CO2等有害气体的排放浓度、折算浓度和排放总量的测定；2.9其它适用场合。

3 职责3.1 仪器管理员3.1.1 负责仪器操作及维护作业指导书的制定；3.1.2 负责仪器的日常维护及保养。

3.2 技术负责人3.2.1 负责仪器操作及维护规程的审核和批准。

3.3 资料管理员3.3.1 负责仪器操作及维护作业指导书等资料的归档及保存。

4 仪器性能4.1技术指标4.1.1烟尘部分技术指标详见表1。

表1 烟尘部分技术指标表2 烟气部分技术指标4.2工作条件a）工作电源：AC（220±22）V，50Hz或内置DC24v电源。

b）环境温度：（-20-45）℃。

c）环境湿度：≤85%RH。

d）适用环境：非防爆场合。

e）工作电源线接地线应良好接地。

f）野外工作时，应有防雨、雪、尘以及日光暴晒等侵袭的措施。

3012H及3012H-D烟尘采样器期间核查作业指导书1.核查目的为使该设备在两次检定间隔内能保证校准状态的可信度，确保检测结果的准确性，按相关规定在适当时机，应对仪器进行期间核查。

2.使用范围适用于本公司3012h及3012h-D全自动烟尘（气）测试仪的期间核查。

3.核查条件外观及仪器设备状态及流量示值烟气示值标定4.核查设备崂应3012H全自动烟尘（气）测试仪、崂应3012H-D便携式大流量低浓度烟尘（气）自动测试仪5.核查方法5.1通用技术要求5.1.1外观及通电检查仪器应结构完整，各部件齐全并能可靠连接，无影响仪器正常工作的缺陷。

仪器应该有名称、型号、制造厂名称、制造日期等标识。

仪器接通电源后，各按键、开关旋钮应调节灵活、正确，数字显示的仪器应显示清晰，不缺少笔画。

5.1.2气密性当系统负压为（4—4.2）KPa时，第1min内压力下降不得大于120Pa。

5.2计量性能要求5.2.1流量示值误差瞬时流量示值误差：不超过±5%FS。

5.2.2示值误差（烟气部分）示值误差不超过±5%。

5.3通用技术要求的检查按5.1的要求，目视、手动检查。

5.4流量示值误差瞬时流量示值误差的检定5.4.1选定20、40、50L/min三个流量点进行检定。

5.4.2接通仪器气路系统，将流量标准器或装置与采样进气口相连。

5.4.3启动仪器，分别调节采样流量器为选定流量，待稳定后，读取标准流量值。

5.4.4每点重复检定两次，按公式（1）计算瞬时流量示值误差E。

×100% (1)E = （q v−q vs）q max—仪器瞬时流量示值，L/min；式中：qv—流量标准器或装置的两次测量结果平均值，L/min；qvsq—仪器瞬时流量的满量程值，L/min。

max5.5示值误差（烟气部分）5.5.1分析仪校准零点后，分别通入每种标准气体的低、中、高三种浓度，每种浓度的气体通入3次，读取各稳定示值ci。
