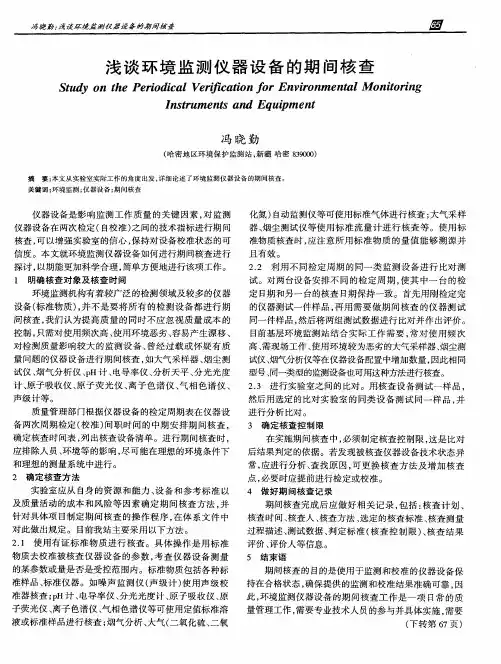

自动烟尘烟气综合测试仪期间核查方案

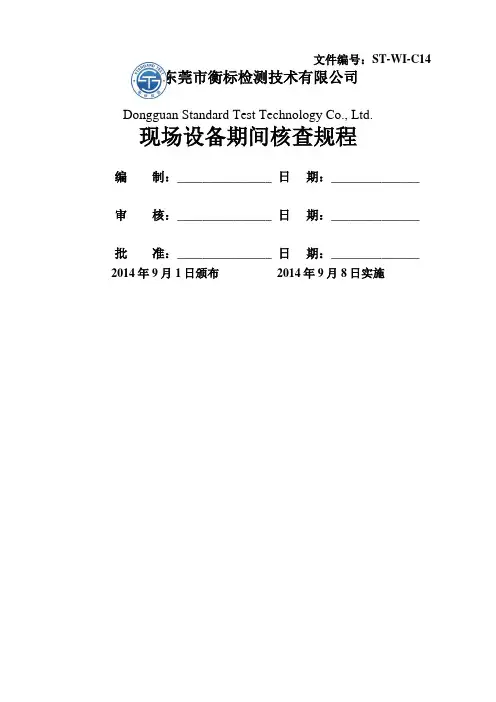

文件编号：ST-WI-C14东莞市衡标检测技术有限公司Dongguan Standard Test Technology Co., Ltd.现场设备期间核查规程编制：_______________ 日期：______________ 审核：_______________ 日期：______________批准：_______________ 日期：______________ 2014年9月1日颁布 2014年9月8日实施修改记录1 目的保证在用仪器在两次检定周期之间保持着良好的置信度。

2 范围本文件适用于公司全部小流量（0-1L/min）采样设备、中流量（80-120L/min）采样设备、多功能声级计和崂应3012H自动烟尘气测试仪。

3 具体方案3.1 空气采样器3.1.1小流量（0-1L/min）采样设备3.1.1.1 环境条件（1）环境温度（15~35℃），温度波动不超过±2 ℃/h。

（2）环境湿度≤85％RH。

（3）交流电电压（220±22V），电源频率（50±1）Hz。

3.1.1.2 核查用设备（1）皂膜流量计：工作范围（0~6）L/min，准确度等级不低于1.0级。

（2）温度计：范围（0~50）℃，最大允许误差不超过±0.3℃。

（3）秒表：分度值不大于0.1s。

（4）空盒压力计：量程范围（800~1060）hPa，最大允许误差不超过±0.2hPa。

3.1.1.3 外观核查（1）仪器结构完整，连接可靠，各旋钮应能正常调节。

仪器外观应无影响仪器正常工作的损伤，显示部分清晰完整。

仪器说明书应对仪器流量及仪器承载能力进行说明。

（2）仪器铭牌清晰标明仪器名称、型号、出厂年月、编号、制造计量器具许可证标志及制造厂名称。

3.1.1.4 计时误差核查（1）将仪器的采样时间设置为1h，同时启动秒表和仪器，待仪器到达设定时间时，停止计时，记录秒表显示时间，按公式（1）计算计时误差。

烟尘采样器期间核查操作规程1.核查目的利用期间核查以保持烟尘采样器检定状态的可信度。

2.适用范围适用于崂应3012型自动烟尘（气）测试仪和ZR-3260型自动烟尘烟气综合测试仪（烟尘部分）的期间核查。

3.核查项目外观核查、流量示值误差。

4.核查依据JJG 680-2007 烟尘采样器检定规程5.环境要求与标准器具环境温度：（10~35）℃；环境湿度：≤90%RH；流量标准器或装置：准确度级别不低于1.5级；秒表：分度值0.01s。

6.核查方法6.1外观核查6.1.1仪器结构完整，连接可靠，各按键、开关旋钮应调节灵活、准确，仪器外观应无影响仪器正常工作的损伤，显示部分清晰完整。

6.1.2仪器铭牌清晰标明仪器名称、型号、出厂年月、编号、许可证及制造厂名称等标识。

6.2流量示值误差6.2.1瞬时流量示值误差a.选定20,40,50L/min三个流量点进行核查；b.接通仪器气路系统，将流量标准器或装置与采样进气口相连；c.启动仪器，分别调节采样流量到选定的流量点，待稳定后，读取标准流量值；d.每点重复核查两次，按式(1)计算瞬时流量示值误差E：()%100max ⨯-=q q q E S V V (1)式中：q V —仪器瞬时流量示值，L/min ；q Vs —流量标准器的两次测量结果平均值，L/min ； q max —仪器瞬时流量的满量程值，L/min 。

取三个计算结果中绝对值最大值的结果作为核查结果。

6.2.2累积流量示值误差a.接通仪器气路系统，将流量标准器或装置与采样进气口相连；b.启动仪器，调节被检仪器瞬时流量示值为30L/min ，仪器运行稳定后，使用流量标准器或装置测量出此时对应的实际瞬时流量q s （L/min ），启动电子计时秒表，记录10min 内仪器累积流量值，代入公式(2)，得到累积流量示值误差δL ：%1001010L ⨯-=ss q q V δ………………(2) 式中：δL ——累积流量示值误差，L ； V ——仪器显示的累积流量值，L ；q s ——流量标准器或装置测量出的瞬时流量示值，L/min 。

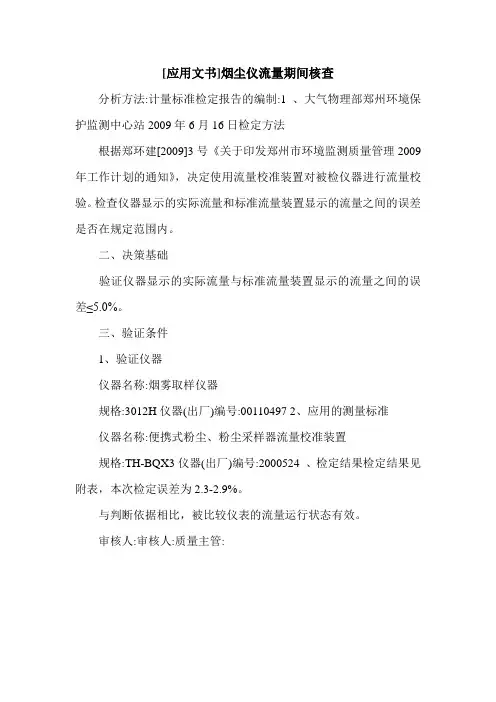

[应用文书]烟尘仪流量期间核查
分析方法:计量标准检定报告的编制:1 、大气物理部郑州环境保护监测中心站2009年6月16日检定方法
根据郑环建[2009]3号《关于印发郑州市环境监测质量管理2009年工作计划的通知》，决定使用流量校准装置对被检仪器进行流量校验。

检查仪器显示的实际流量和标准流量装置显示的流量之间的误差是否在规定范围内。

二、决策基础
验证仪器显示的实际流量与标准流量装置显示的流量之间的误差≤5.0%。

三、验证条件
1、验证仪器
仪器名称:烟雾取样仪器
规格:3012H仪器(出厂)编号:00110497 2、应用的测量标准
仪器名称:便携式粉尘、粉尘采样器流量校准装置
规格:TH-BQX3仪器(出厂)编号:2000524 、检定结果检定结果见附表，本次检定误差为2.3-2.9%。

与判断依据相比，被比较仪表的流量运行状态有效。

审核人:审核人:质量主管:。

紫外差分烟气综合分析仪期间核查作业指导书1.核查目的为检查和确保紫外差分烟气综合分析仪的准确性,对紫外差分烟气综合分析仪进行烟气标定，保证数据测量的准确性。

2.使用范围适用于本公司紫外差分烟气综合分析仪的期间核查。

3.核查条件外观及仪器设备状态及烟气示值标定4.核查设备崂应3023型紫外差分烟气综合分析仪5.核查方法5.1外观检查仪器应结构完整，各部件齐全并可靠连接，无影响仪器正常操作的缺陷。

仪器应有名称、型号、出厂编号、制造厂名称、制造日期等。

仪器接通电源后，各按键，开关旋钮应调节灵活，正确，仪器显示的数字显示清晰，不缺少笔画。

5.2 确认系统工作状态进入“①设置”→“①状态检测”查看各项参数是否正常，若出现异常可根据提示检查相应部件的连接、设置等，如仍有问题请及时联系仪器官方客服，待问题解决后方可进行下一步操作。

5.3开机将分析仪放置平稳，将显示屏翻开，旋转到适合观看的位置。

确认连接正常后，打开分析仪电源开关，面板上的工作指示灯点亮，分析仪开始自检，并显示商标、版本号等信息。

为保证分析仪正常工作，请在开机后对分析仪进行预热，待“当前机内温度”大于15①后，再按“Enter”键进行烟气测量。

5.4光谱仪标定5.4.1在标定与维护界面，选择“①光谱仪标定”菜单，按“Enter"键进入光谱仪标定界面。

5.4.2烟气校准:选择“①烟气校准”，按“Enter”键进入烟气校准界面，进入烟气校准界面后处于烟气预测状态，待显示值稳定约3分钟后，点击“开始”按钮或按“Enter”键开始校准。

待含氧量到21%，有害气体浓度到0时，按“Esc”键退出校准。

5.4.3标气设置:选择“①标气设置”，按“Enter”键进入标气浓度设置界面。

进入标气设置界面后，分析仪自动读取内部设置的标气浓度，读取完成后浓度变为可修改状态，如果要通入的标气浓度与原来设置的标气浓度不一致，需要输入实际要通入的标气浓度。

标气浓度输入完成后按“Enter”键保存输入的标气浓度，按“Esc”键退出标气设置界面。

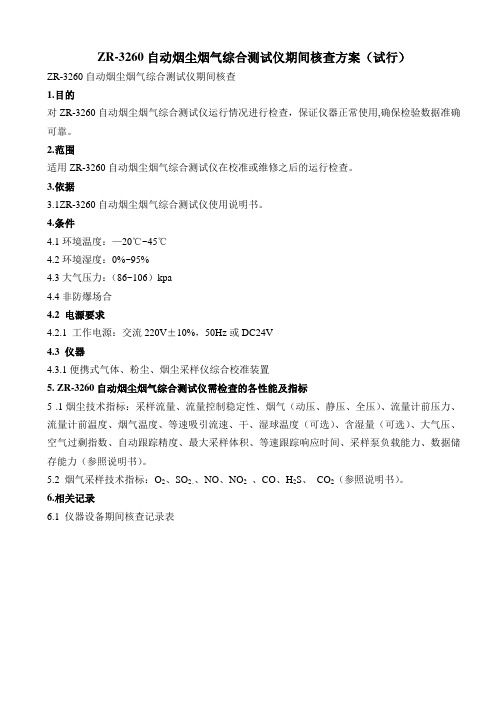

ZR-3260自动烟尘烟气综合测试仪期间核查方案（试行）ZR-3260自动烟尘烟气综合测试仪期间核查1.目的对ZR-3260自动烟尘烟气综合测试仪运行情况进行检查，保证仪器正常使用,确保检验数据准确可靠。

2.范围适用ZR-3260自动烟尘烟气综合测试仪在校准或维修之后的运行检查。

3.依据3.1ZR-3260自动烟尘烟气综合测试仪使用说明书。

4.条件4.1环境温度：—20℃~45℃4.2环境湿度：0%~95%4.3大气压力：（86~106）kpa4.4非防爆场合4.2 电源要求4.2.1 工作电源：交流220V±10%，50Hz或DC24V4.3 仪器4.3.1便携式气体、粉尘、烟尘采样仪综合校准装置5. ZR-3260自动烟尘烟气综合测试仪需检查的各性能及指标5 .1烟尘技术指标：采样流量、流量控制稳定性、烟气（动压、静压、全压）、流量计前压力、流量计前温度、烟气温度、等速吸引流速、干、湿球温度（可选）、含湿量（可选）、大气压、空气过剩指数、自动跟踪精度、最大采样体积、等速跟踪响应时间、采样泵负载能力、数据储存能力（参照说明书）。

5.2 烟气采样技术指标：O2、SO2、、N O、NO2、CO、H2S、CO2（参照说明书）。

6.相关记录6.1 仪器设备期间核查记录表XMZXD-JL-135 仪器设备期间核查记录仪器设备名称自动烟尘烟气综合测试仪制造商名称青岛众瑞智能仪器有限公司仪器型号ZR-3260产地青岛市仪器编号ZXD-YQ-044 期间核查时间年月日核查标准及方法核查标准物质及浓度核查记录数据处理分析人员：年月日核查结论合格科室负责人：年月日备注。

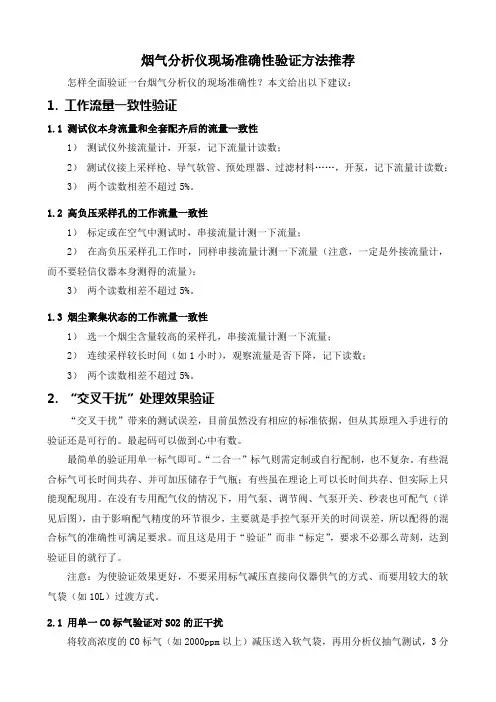

烟气分析仪现场准确性验证方法推荐怎样全面验证一台烟气分析仪的现场准确性？本文给出以下建议：1. 工作流量一致性验证1.1 测试仪本身流量和全套配齐后的流量一致性1）测试仪外接流量计，开泵，记下流量计读数；2）测试仪接上采样枪、导气软管、预处理器、过滤材料……，开泵，记下流量计读数；3）两个读数相差不超过5%。

1.2 高负压采样孔的工作流量一致性1）标定或在空气中测试时，串接流量计测一下流量；2）在高负压采样孔工作时，同样串接流量计测一下流量（注意，一定是外接流量计，而不要轻信仪器本身测得的流量）；3）两个读数相差不超过5%。

1.3 烟尘聚集状态的工作流量一致性1）选一个烟尘含量较高的采样孔，串接流量计测一下流量；2）连续采样较长时间（如1小时），观察流量是否下降，记下读数；3）两个读数相差不超过5%。

2. “交叉干扰”处理效果验证“交叉干扰”带来的测试误差，目前虽然没有相应的标准依据，但从其原理入手进行的验证还是可行的。

最起码可以做到心中有数。

最简单的验证用单一标气即可。

“二合一”标气则需定制或自行配制，也不复杂。

有些混合标气可长时间共存、并可加压储存于气瓶；有些虽在理论上可以长时间共存、但实际上只能现配现用。

在没有专用配气仪的情况下，用气泵、调节阀、气泵开关、秒表也可配气（详见后图），由于影响配气精度的环节很少，主要就是手控气泵开关的时间误差，所以配得的混合标气的准确性可满足要求。

而且这是用于“验证”而非“标定”，要求不必那么苛刻，达到验证目的就行了。

注意：为使验证效果更好，不要采用标气减压直接向仪器供气的方式、而要用较大的软气袋（如10L）过渡方式。

2.1 用单一CO标气验证对SO2的正干扰将较高浓度的CO标气（如2000ppm以上）减压送入软气袋，再用分析仪抽气测试，3分钟以后，看SO2的示值=？2.2 用单一NO标气验证对NO2的正干扰将较高浓度的NO标气（如1000ppm以上）减压送入软气袋，再用分析仪抽气测试，3分钟以后，看NO2的示值=？案例分析：曾有用户反映臻康公司AS2099烟气分析仪现场检测NO2偏低的的问题。

烟气采样器期间核查操作规程1.核查目的利用期间核查以保持烟气采样器检定状态的可信度。

2.适用范围适用于崂应3012型自动烟尘（气）测试仪和ZR-3260型自动烟尘烟气综合测试仪（烟气部分）的期间核查。

3.核查项目浓度示值误差和重复性。

4.核查依据JJG 968-2002 烟气分析仪检定规程5.环境要求与标准器具环境温度：（15~35）℃；环境湿度：≤85%RH ；电源电压：AC 220（1±10%）V ；零点校准气：清洁空气；标准气体：二氧化硫、二氧化氮标准气体、一氧化碳标准气体，其浓度的扩展不确定度应不大于2%（k=3）。

6.核查方法6.1浓度示值误差分析仪使用清洁空气校准零点后，通入准确浓度的标准气体（二氧化硫或二氧化氮）3次，读取各稳定示值c i 。

按公式(1)分别计算出浓度测量值的示值误差△a ：%100⨯-=∆ss i a c c c ………………(1) 式中：△a ——浓度示值误差，%；c i ——3次示值的算术平均值；c s ——标准气体的浓度。

6.2重复性分析仪校准零点后，通入准确浓度的标准气体（二氧化硫或二氧化氮），待示值稳定后，得到测量值c i ，然后回零，上述步骤重复6次，重复性以相对标准偏差s r 表示，各参数的s r 均可按公式(2)分别计算： ()%1001112⨯--=∑=n c c c s n i i r (2)式中：s r ——相对标准偏差； c ——6次测量的算术平均值；c i ——第i 次的测量值； n ——测量参数，n=6。

7.结果评定表1 仪器计量性能要求8.核查周期在仪器设备两次检定之间，每六个月核查一次。

如遇特殊情况，可增加期间核查次数。

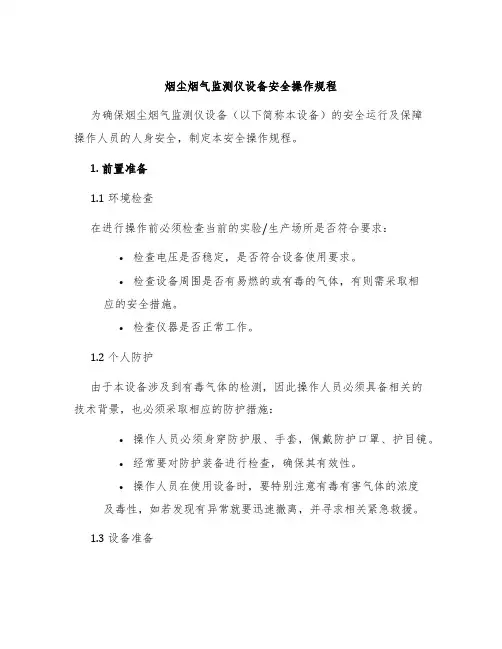

烟尘烟气监测仪设备安全操作规程为确保烟尘烟气监测仪设备（以下简称本设备）的安全运行及保障操作人员的人身安全，制定本安全操作规程。

1. 前置准备1.1 环境检查在进行操作前必须检查当前的实验/生产场所是否符合要求：•检查电压是否稳定，是否符合设备使用要求。

•检查设备周围是否有易燃的或有毒的气体，有则需采取相应的安全措施。

•检查仪器是否正常工作。

1.2 个人防护由于本设备涉及到有毒气体的检测，因此操作人员必须具备相关的技术背景，也必须采取相应的防护措施：•操作人员必须身穿防护服、手套，佩戴防护口罩、护目镜。

•经常要对防护装备进行检查，确保其有效性。

•操作人员在使用设备时，要特别注意有毒有害气体的浓度及毒性，如若发现有异常就要迅速撤离，并寻求相关紧急救援。

1.3 设备准备•在进行操作前，先要知道仪器的基本功能和使用方法，确保本设备处于正常的工作状态。

•除了原厂的校准气体外，不要试图加入其它非校准气体，以免产生误差或损坏本设备。

1.4 准备文档在故障发生时能够更好地帮助解决问题和维修本设备，应当遵守以下的文档准备规则:•执行操作时应当仔细阅读使用手册和技术手册，清楚其基本原理和使用方法。

•清晰的记录下仪器的使用情况以及各种报警信息。

2. 操作规程2.1 启动本设备在启动本设备时，应当遵循以下程序：•先确保本设备处于关闭状态。

•保证使用场所周围的綜合管廊内無配电柜等火源。

•确保仪器已插上电源，并接上了气源管。

•开启本设备的电源，并依次启动液晶显示屏、低真空泵、高真空泵。

•输入仪器的控制参数，等待至少15分钟，直到设备的温度、压强稳定。

•确认仪器的电压、电流等指标正常。

2.2 操作本设备在使用本设备时，应当遵循以下操作规程：•操作人员必须立即停止本设备的工作并立即采取相应的安全措施，如有毒有害气体浓度超出安全界限、发生火灾等紧急情况。

•操作人员应当随时观察设备的各项指标，及时注意记录报警信息。

•操作人员在进行操作时，应当密切关注其他仪器在使用的情况，防止产生干扰。

文件编号：ST-WI-C14东莞市衡标检测技术有限公司Dongguan Standard Test Technology Co., Ltd.现场设备期间核查规程编制：_______________ 日期：______________审核：_______________ 日期：______________批准：_______________ 日期：______________ 2014年9月1日颁布 2014年9月8日实施修改记录1 目的保证在用仪器在两次检定周期之间保持着良好的置信度。

2 范围本文件适用于公司全部小流量（0-1L/min）采样设备、中流量（80-120L/min）采样设备、多功能声级计和崂应3012H自动烟尘气测试仪。

3 具体方案3.1 空气采样器3.1.1小流量（0-1L/min）采样设备3.1.1.1 环境条件（1）环境温度（15~35℃），温度波动不超过±2 ℃/h。

（2）环境湿度≤85％RH。

（3）交流电电压（220±22V），电源频率（50±1）Hz。

3.1.1.2 核查用设备（1）皂膜流量计：工作范围（0~6）L/min，准确度等级不低于1.0级。

（2）温度计：范围（0~50）℃，最大允许误差不超过±0.3℃。

（3）秒表：分度值不大于0.1s。

（4）空盒压力计：量程范围（800~1060）hPa，最大允许误差不超过±0.2hPa。

3.1.1.3 外观核查（1）仪器结构完整，连接可靠，各旋钮应能正常调节。

仪器外观应无影响仪器正常工作的损伤，显示部分清晰完整。

仪器说明书应对仪器流量及仪器承载能力进行说明。

（2）仪器铭牌清晰标明仪器名称、型号、出厂年月、编号、制造计量器具许可证标志及制造厂名称。

3.1.1.4 计时误差核查（1）将仪器的采样时间设置为1h，同时启动秒表和仪器，待仪器到达设定时间时，停止计时，记录秒表显示时间，按公式（1）计算计时误差。

崂应3012H型自动烟尘（气）测试仪作业指导书）崂应3012H型自动烟尘（气）测试仪操作与维护作业指导书1 适用范围1.1各种锅炉、工业炉窑的烟尘排放浓度、折算浓度和排放总量的测定。

1.2测试仪器配上油烟采样器，可以进行油烟采样。

1.3各类除尘设备效率的测定。

1.4烟道排气参数（动压、静压、温度、流速、标干流量等）的测定。

1.5烟气含氧量、空气过剩系数的测定。

1.6烟气含湿量的测定。

1.7烟气连续性测量仪器准确度的评估和校准。

1.8各种锅炉、工业炉窑的SO2/NO/CO/NO2/H2S/CO2等有害气体的排放浓度、折算浓度、和排放总量的测定。

1.9其他适用场合。

2编制依据《崂应3012H型自动烟尘（气）测试仪使用说明书》《环境监测仪器设备操作与维护保养规则》3采样前准备3.1 滤筒前清理和称重：用铅笔将滤筒编号，在105~110℃烘箱内烘烤1小时，取出放入干燥器中冷却至室温。

用感量0.1㎎天平称量，放入专用容器中保存。

3.2 干燥剂的装填将高效气水分离器底盖旋开，加入约3/4 体积的具有充分干燥能力的变色硅胶（颗粒状），然后将干燥筒盖旋紧，应保持不漏气。

3.3 检查仪器功能确认电源为交流220V 后，连接好电源线，打开电源开关，工作指示灯亮，检查显示器、键盘、采样泵等是否正常。

3.4 开机确认连接正常后，打开仪器电源开关，面板上的工作指示灯点亮，测试仪进入初始状态，进行自检。

自检结束后，自动进入主菜单。

3.5 参数设置在主菜单状态，进入“①设置”菜单，可进行必要的参数设置，包括日期、时间、测试类别、眼纹类型、大气压类别、皮托管系数、防倒吸功能。

3.6 采样布点在主菜单状态，移动光标至“②布点”菜单，按“OK”键进入烟道布点界面，按提示选择烟道类型，按”OK“键即可进入烟道类型设置界面。

3.7 工况测量在主菜单状态，移动光标至“③工况”菜单，按“OK”键进入工况测量界面，连接好气路及信号线，并将取样管置于空气中。

烟尘烟气分析仪检定规程
烟尘烟气分析仪检定规程是对烟尘烟气分析仪系统的检定和调整，以确保烟尘烟气分析仪能够满足实际使用条件，正确、准确地测量烟尘烟气含量。

检定规程分为准备工作、检定过程、调整过程和数据处理四个部分。

首先，在准备工作中，需要检查烟尘烟气分析仪的结构和性能，检查电源、滤网、滤棒等组件是否完好，检查仪器的控制和显示是否正常。

其次，检定过程需要确定采样方法，进行校准，根据校准结果，确定烟尘烟气分析仪的测量范围和精度。

再者，调整过程中，应对仪器进行调整，确保仪器能够正确、准确地测量烟尘烟气含量。

最后，数据处理需要对测量数据进行统计分析，判断烟尘烟气分析仪的精度是否符合要求，如果不符合要求，可以进行重新调整。

烟尘烟气分析仪检定规程是一个关键的步骤，因为它直接关系到烟尘烟气测量的精度和准确性。

为了确保烟尘烟气分析仪能够正确地测量烟尘烟气，应在实际使用前进行检定和调整，从而确保烟尘烟气测量的准确性。

自动烟气测试仪期间核查作业指导书一、核查目的为使现场室自动烟气测试仪（以下简称仪器）正常运行，确保检验数据的准确、可靠，特制定本核查方法。

二、核查依据《烟气分析仪检定规程》（JJG 968-2002）《天虹TH-880F微电脑烟尘烟气采样仪操作说明书》《崂应3012H自动烟尘测试仪操作说明书》《凯恩KM9106综合烟气分析仪操作说明书》三、适用范围适用于现场室天虹TH-880F、崂应3012H、凯恩KM9106烟气分析仪的期间核查及新购仪器的质检。

四、核查内容1、仪器外观：仪器铭牌标志是否清晰完整，各紧固件是否紧固良好、旋钮等开关部件工作是否正常、电缆线接插件是否能紧密可靠。

仪器通电后，各开关、按钮是否均能正常工作，各指示器显示有无误差，机械转动部卡死等不正常现象。

2、仪器状态标识：仪器是否完整粘贴仪器设备标识、设备状态标识、责任人标识、设备检定/标准标识。

3、仪器气密性：按GB/T 16157或HJ/T 46要求检查气密性。

4、仪器示值误差校准零点后，分别通入氧气、一氧化碳、二氧化硫、一氧化氮和二氧化氮高低两种浓度的标准气体，每种浓度的气体通入3次，读取稳定示值，分别计算不同浓度值的示值误差。

5、仪器重复性误差分析仪校准回零后，分别通入一氧化碳、二氧化硫、一氧化氮和二氧化氮的高浓度标准气体，带示值稳定后，记录测量值，然后回零，重复上次步骤6次，计算相对标准偏差。

6、响应时间核查分析仪校准零点后，分别通入氧气、一氧化碳、二氧化硫、一氧化氮和二氧化氮高浓度标准气体。

读取仪器稳定初值，再通入清洁空气，让仪器回零后，再通入上述标准气体，并同时用秒表记录仪器达到稳定初值90%的时间，重复上述步骤3次，取算数平均值为分析仪的相应时间。

五、结果评定1、仪器外观：仪器外观完好，相关零部件无损坏情况。

2、仪器状态标识：标识清晰完整，仪器状态良好。

3、仪器气密性：按GB/T 16157或HJ/T 46要求核查，测定结果符合标准要求。

污染源（烟气）在线自动监测设备定期校准、校验制度
一、监测设施的定期校准、校验需由经部级或省级环境保护行政主管部门培训合格取得合格证书的运行维护技术人员进行。

二、根据设备设定的量程选择与样气基本一致的标气进行量程校验。

使用校准气体对设备进行校定、校验要参照设备使用说明进行操作，误操作有可能会造成设备的永久性损坏。

标定使用的标准气体，使用完后要及时充满或更换。

三、具有自动校准功能的颗粒物CEMS应每24小时至少自动校准
一次仪器零点和量程。

具有自动校准功能的气态污染物应每24小时至
少自动校准一次仪器零点，每周自动校准一次仪器量程（全程校准）。

四、无自动校准功能的颗粒物CEMS应至少每3个月用校准装臵校正仪器的零点和量程；无自动校准功能的气态污染物CEMS（直接测量法）至少30天用参比方法检查一次准确度是否符合要求；无自动校准
功能的气态污染物CEMS（抽取法）至少15天用零气和高浓度标准气(80％一100％的满量程值）或校准装臵校准一次仪器零点和量程；无自动校准功能的流速CEMS每3个月至少校准一次仪器的零点和量程。

五、直接测量法气态污染物CEMS每个月用校准装臵通入零气和接近烟气中污染浓度的标准气体校准一次仪器的零点和工作点。

六、每3个月至少做一次比对监测校验，校验用参比方法和CEMS 同时段数据进行比对，按技术规范进行。

七、进行相关校准和校验时，必须有专人负责监督工况，在测试期间保持相对稳定，作好测试记录和调整、维护记录。
