崂应3012H型烟尘(气)测试仪操作规程

鲁制02000015号使用产品前请阅读使用说明书崂应3012H型自动烟尘(气)测试仪使用说明书青 岛 崂 山 应 用 技 术 研 究 所崂应3012H型自动烟尘(气)测试仪使用说明书目 录1 产品概述 (1)2 适用范围 (1)3 采用标准 (1)4 主要特点 (1)5 工作原理 (2)6 技术指标 (2)7 工作条件 (3)8 整机组成及使用连接图 (3)9 使用方法 (7)10 安全保护及注意事项 (26)11 运输贮存及维护保养 (27)12 简单故障及排除方法 (27)13 公式 (28)14 其他介绍 (30)安全警告警告本仪器使用交流220V 50Hz或直流24V电源工作，防止误接其他电源损伤仪器，甚至造成人身伤害！警告使用交流电源时，电源接地线应良好接地！仅适用于非防爆场合！警告遇突发事件，先断开电源！崂应3012H 型自动烟尘(气)测试仪使用说明书版权所有 翻印必究1崂应3012H 型自动烟尘(气)测试仪1 1 产品概述产品概述产品概述崂应3012H 型自动烟尘（气）测试仪（新08代）（以下简称测试仪）是在崂应3012H 自动烟尘（气）测试仪（08代）的基础上精心研制的新一代产品。

该测试仪技术性能指标符合国家环保局颁布的有关烟尘采样仪的规定，并顺利通过了国家环境监测仪器质量监督检验中心的检测。

研制过程中广泛征求专家及广大用户的意见，应用当前计算机、传感器及新材料等领域的高新技术，竭力为用户提供一台质量可靠、性能稳定、适合国情的高品质仪器。

产品型式批准证书号：（2000）鲁技计样字第106号。

产品制造计量器具许可证编号：CMC 鲁制02000015号。

2 2 适用范围适用范围适用范围a) 各种锅炉、工业炉窑的烟尘排放浓度、折算浓度和排放总量的测定；b) 测试仪配上油烟取样器，可以进行油烟采样； c) 各类除尘设备效率的测定；d) 烟道排气参数（动压、静压、温度、流速、标干流量等）的测定； e) 烟气含氧量、空气过剩系数的测定； f) 烟气含湿量的测定；g) 烟气连续测量仪器准确度的评估和校准；h) 各种锅炉、工业炉窑的SO 2、NO、NO 2、CO、H 2S、CO 2等有害气体的排放浓度、折算浓度和排放总量的测定； i) 其它适用场合。

崂应3012H型自动烟尘（气）测试仪操作作业指导书崂应3012H型烟尘采样仪操作规程一、仪器名称：崂应3012H型动压平衡自动跟踪等速烟尘采样仪二、适用范围：各种锅炉、工业炉窑的烟尘浓度、烟尘、烟气排放量的测定。

各类除尘设备、除尘效率的测定，含湿量、含氧量、过量空气系数的测定，油烟浓度和排放量的测定。

三、具体步骤及注意事项1、仪器连接方法：①仪器选择干燥地方放置，打开仪器右侧门，可见配接板。

②将采样管分别与配接板接嘴上的色标—红、黄、白、黑一一对应，用Φ8×1的硅胶管对接。

③测尘时主气路管联接：采样管——干燥瓶下嘴——干燥瓶上嘴——仪器进气口——仪器出气口——泵；测气时：采气管——干燥瓶——仪器测气口——仪器出气口——泵；测湿时：采气管——仪器测湿口——仪气湿出气口——干燥瓶——泵；④电源线接法：输入电源接220V，输出电源接抽气泵。

⑤测烟气温度时，仪器插上烟气测温探头。

⑥安装滤筒：拧开采样管头部锁紧环，用镊子夹起滤筒小心对正放入滤筒托内，旋紧采样管压紧环。

注意：安装采样嘴“弯钩”时，保持皮托管位于滤筒座右侧，采样嘴口与白色标记皮托管口朝向一致，以保证采样管与仪器配接板色标一致。

2、确认连接正常后，打开仪器电源开关显示屏出现仪器自检准备，自检完成后，自动进入菜单。

通过仪器下方的（选择键）、（移位键）、确认键、取消退出键对主菜单上的各项功能进行操作，并按照仪器对用户的提示进行每项操作。

3、采样现场一般环境条件较差，通常为高空作业，注意人身安全和仪器安全。

4、采样管插入烟道后，要有棉纱团堵塞采样孔，特别是正压管道，更要注意防止有害气体喷出伤人，堵住烟道采样孔，还可以防止气流扰动对采样带来的影响。

5、手持采样管和堵塞采样孔时要戴防护手套，防止烫伤。

6、现场接电源时，请勿用仪器试电，确认220V交流电后接通仪器电源，防止误接其它工业用电，损坏仪器。

7、对静电干扰的烟道，电源一定要有安全地。

8、干燥剂（硅胶）变色约三分之二时，应及时更换，以保证干燥能力。

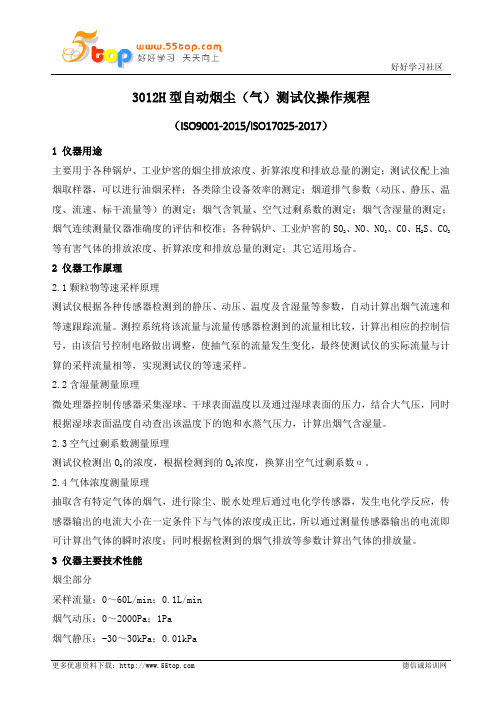

3012H型自动烟尘（气）测试仪操作规程（ISO9001-2015/ISO17025-2017）1 仪器用途主要用于各种锅炉、工业炉窖的烟尘排放浓度、折算浓度和排放总量的测定；测试仪配上油烟取样器，可以进行油烟采样；各类除尘设备效率的测定；烟道排气参数（动压、静压、温度、流速、标干流量等）的测定；烟气含氧量、空气过剩系数的测定；烟气含湿量的测定；烟气连续测量仪器准确度的评估和校准；各种锅炉、工业炉窖的SO2、NO、NO2、CO、H2S、CO2等有害气体的排放浓度、折算浓度和排放总量的测定；其它适用场合。

2 仪器工作原理2.1颗粒物等速采样原理测试仪根据各种传感器检测到的静压、动压、温度及含湿量等参数，自动计算出烟气流速和等速跟踪流量。

测控系统将该流量与流量传感器检测到的流量相比较，计算出相应的控制信号，由该信号控制电路做出调整，使抽气泵的流量发生变化，最终使测试仪的实际流量与计算的采样流量相等，实现测试仪的等速采样。

2.2含湿量测量原理微处理器控制传感器采集湿球、干球表面温度以及通过湿球表面的压力，结合大气压，同时根据湿球表面温度自动查出该温度下的饱和水蒸气压力，计算出烟气含湿量。

2.3空气过剩系数测量原理测试仪检测出O2的浓度，根据检测到的O2浓度，换算出空气过剩系数α。

2.4气体浓度测量原理抽取含有特定气体的烟气，进行除尘、脱水处理后通过电化学传感器，发生电化学反应，传感器输出的电流大小在一定条件下与气体的浓度成正比，所以通过测量传感器输出的电流即可计算出气体的瞬时浓度；同时根据检测到的烟气排放等参数计算出气体的排放量。

3 仪器主要技术性能烟尘部分采样流量：0～60L/min；0.1L/min烟气动压：0～2000Pa；1Pa烟气静压：-30～30kPa；0.01kPa烟气温度：0～500℃；1℃等速采样流速：5～45m/s；0.1m/s烟气部分O传感器：0～30%；0.1%2传感器：0～5700mg/m3；1mg/m3SO2NO传感器：0～1300mg/m3；1mg/m3传感器:0～200mg/m3；1mg/m3NO2CO传感器：0～5000mg/m3；1mg/m3传感器：0～20%；0.01%CO2S传感器：0～300mg/m3；1mg/m3H24 操作规程4.1采样前准备4.1.1 滤筒前清理和称重：用铅笔将滤筒编号，在105～110℃烘箱内烘烤1小时，取出放入干燥器中冷却至室温。

应用3012H系列型自动烟尘（气）测试仪说明书
使用方法
1仪器连接
3.1 选择干燥、避阳处，将仪器放置平稳。

3.2 连接取样管与主机：
3.2.1将主机面板上的两个“ P”接嘴用橡胶管与取样管上的“皮托管接嘴”相连：皮托管面向气
流方向的接嘴连接到“+”端，背向气流方向的接嘴连接到“－”端。

3.2.2将缓冲器的一个接嘴与面板上标有“烟尘”的接嘴相连；另一接嘴用橡胶管与干燥筒的一个接
嘴相连；干燥筒的另一个接嘴用橡胶管与烟尘取样管的气路接嘴相连。

3.3 记下滤筒编号，将滤筒装入取样管，旋紧压盖。

3.4 若用交流电工作，确认电源为220V后，接通电源线，面板电源开关上的绿色指示灯应点亮，指
示工作电源接入正常。

3.5 若用直流电源，应用连接线将直流电源箱与主机连接，按动电源箱电源输出按钮，连通电源。

3.6 将仪器显示屏打开，旋转到适合观看位置。

2开机
4.1 确认连接正常后，打开仪器电源开关，面板上的工作指示灯点亮,仪器进入初始状态，进行自检，
并显示仪器商标、版本号等信息，如显示不清晰，可调节对比度旋钮。

完成后，自动进入主菜单，显示菜单条、图标和对应的提示行
按光标键移动菜单条，选中相应菜单按
行相应操作。

3 参数设置
选中“①设置”菜单，屏幕显示如下，用户可进行必要的参数设置，包括日期、时间、大气压、测试类别（烟尘或油烟采样选择）。

欲修改哪一项内容则应选中相应的菜单项，仪器进入参数修改状
键，重新输入。

*崂应3012H自动烟尘（气）测试仪操作规程发布日期：**有效版本：第*版第*次修订受控状态：受控受控号：*编制人：*审核人：*批准人：*修订页注：修订页用修订表的形式说明质量手册各部分修订状态。

受控质量手册的持有者应负责在收到修订页后立即将旧页换下。

1 目的规范使用崂应3012H型自动烟尘（气）测试仪，保证检测工作顺利进行和仪器正常状态。

2 适用范围本程序适用于崂应3012H型自动烟尘（气）测试仪的操作使用及维护。

3 职责操作人员按照本操作规程操作仪器，对仪器进行日常维护。

4 仪器性能4.1产品概述：崂应3012型自动烟尘（气）（新08代）是在崂应012型自动烟尘（气）（08代）的基础上精心研制的新一代产品，测试仪集烟尘采样和烟气分析于一体，其技术性能指标符合JJG680-2007《烟尘测试仪》、JJG968-2002《烟气分析仪》和HJ/T48-1999《烟尘采样器技术条件》等标准要求，并顺利通过了国家环境监测仪器质量监督检测中心的检测。

4.2适用范围：4.2.1适用于锅炉、烟道、工业炉窑等固定污染源的烟尘排放浓度、折算浓度和排放总量的测定；4.2.2 适用于各种锅炉、烟道、工业炉窑等固定污染源SO2、NO、NO2、CO等有害气体的排放浓度、折算浓度和排放总量的测定；4.2.3测试仪上配上油烟取样器，可以进行油烟采样；4.2.4 各类除尘设施效率的测定；4.2.5烟道排气参数（动压、静压、温度、流速、标干流量等）的测定；4.2.6 烟气含氧量、空气过剩系数的测定；4.2.7烟气含湿量的测定；4.3采样标准：GB/T16157-1996 固定污染源排气中颗粒物和气态污染物采样方法JJG680-2007 烟尘采样器JJG968-2002 烟气分析仪HJ/T48-1999 烟尘采样器技术条件HJ57-2017 固定污染源废气二氧化硫的测定定电位电解法执行企业标准：Q/02L YB004-2016 崂应3012H型自动烟尘（气）测试仪4.4 烟尘采样主要技术指标4.4.1采样流量范围：0～60L/min;4.4.2 烟气动压：0~2000Pa；4.4.3 烟气静压：-30~+30 kPa;4.4.4 流量计前压力：-30~0 kPa;4.4.5 大气压：50~130 kPa；4.4.6 流量计前温度：-55～125℃；4.4.7 烟气温度：0～500℃；4.4.8 等速采样流速：5~45m/s；4.4.9等速跟踪响应时间：不超过20s；4.4.10采样泵负载能力：≥40L/min（阻力为20 kPa时）；4.4.11最大采样体积：9999.9L；4.4.12 功耗：<180W；4.5烟气采样主要技术指标4.5.1 烟气采样流量：不小于1.0L/min;4.5.2 气体化学传感器使用寿命：空气中约两年（CO2除外）；4.6 工作电源：AC（220±22）V，50Hz或DC24V；4.7 环境温度：-20~45℃；4.8环境湿度：（0~85）%RH;5 操作程序5.1采样前准备5.1.1滤筒前处理和称量：用铅笔将滤筒编号，在（101~110℃）烘箱内烧烤1小时，取出放入干燥器中冷却至窒温。

崂应3012H型自动烟尘（气）测试仪操作规程1目的建立一个自动烟尘（气）测试仪的使用、维护保养与清洁标准操作规程，使操作过程标准化。

2 适用范围各种锅炉、工业炉窑的烟尘排放浓度、折算浓度与排放总量的测定；测试仪配上烟油取样器，可以进行油烟采样；各类除尘设备的效率的测定；烟道排气参数（动压、静压、温度、流速、标干流量等）的测定；烟气含氧量、空气过剩系数的测定；烟气含湿量的测定；烟气连续测量仪器准确度的评估和校准；各种锅炉、工业炉窑的SO2、NO、NO2、CO、H2S、CO2等有害气体的排放浓度折算浓度和排放总量的测定；其它适用场合。

3 职责3.1使用人员在使用仪器前必须认真阅读本作业指导书，关键要点应熟记于心，并严格遵照执行。

3.2使用完毕后必须严格按照本作业指导书的要求对仪器作适当清洁，完整填写试用记录。

3.3保管人员要做好日常保养与维护，并做好记录。

3.4仪器负责人：定期检擦仪器使用、维护状况，确保仪器正常运行。

4 技术参数4.1烟尘部分技术指标：4.2烟气部分技术指标：5操作程序5.1采样前准备：5.1.1滤筒前处理和称重。

用铅笔将滤筒编号，在（105-110）℃烘箱内烘烤1小时，取出放入干燥器中冷却至室温。

用感量不低于0.1mg天平称量，两次重量之差不超过0.5mg，放入专用容器中保存。

5.1.2干燥剂的装填。

将高效气水分离器底盖旋开，加入约3/4体积的具有充分干燥能力的变色硅胶（颗粒状），然后将干燥筒盖旋紧，应保证不漏气。

5.1.3检查仪器功能。

确认电源为交流220V后，连接好电源线，打开电源开关，工作指示灯亮，检查显示器、键盘、采样泵等是否正常。

5.2开机确认连接正常后，打开测试仪电源开关，面板上的工作指示灯亮，测试仪进入初始工作状态，进行自检，并显示商标、版本号等信息。

自检结束后，自动进入主菜单。

移动光标至相应菜单条，按“OK”键执行该项任务；说直接按菜单条对应的数字（○1-○8）键，也可执行该项任务。

概述崂应0９代3０1２Ｈ系列自动烟尘（气）测试仪（以下简称测试仪）是在崂应０8代3012H烟尘测试仪的基础上精心研制成功的新产品.该仪器技术性能指标符合国家环保局颁布的有关烟尘采样仪的规定，并顺利通过了国家环境监测仪器质量监督检验中心的检测。

研制过程中广泛征求专家及广大用户的意见，应用当前计算机、工控主板、嵌入式Ｗindows系统、Ziｇbｅe无线通讯技术、TＦＴ宽温高清工业显示屏、传感器及新材料等领域的高新技术，竭力为用户提供一台质量可靠、性能稳定的高品质仪器.适用范围1.各种锅炉、工业炉窑的烟尘排放浓度、折算浓度和排放总量的测定。

2.该仪器若配有油烟取样管，可以进行油烟采样。

3.各类除尘设备效率的测定。

4.烟道排气参数（动压、静压、温度、流速、标干流量等）的测定.5.烟气含氧量、空气过剩系数的测定。

6.烟气连续测量仪器测量准确度的评估和校准。

7.各种锅炉、工业炉窑的SO２、ＮO、NO2、CO、H２S、CＯ2等有害气体的排放浓度、折算浓度和排放总量的测定．采用标准HJ/T４８—19９９《烟尘采样器技术条件》JＪＧ９6８－20０２《烟气分析仪》ＪＪＧ680—2０07《烟尘测试仪》执行企业标准: Ｑ/０２ＬYＢ0０４－２０09主要特点工业级高速嵌入式工控机核心测试仪采用工业级高速嵌入式工控机设计，运行ＷIＮCE操作系统,支持中文输入，系统内置大容量数据存储器,可以存储1０万组以上的采样数据,供查询、打印或微机通讯。

6。

５寸高亮度彩色显示屏测试仪采用６．5寸高亮度、宽温TFT彩色显示屏,适合野外环境温度－20℃—7０℃。

丰富的人机接口测试仪具备RS2３2、ＵＳB、网络等接口，支持鼠标、键盘、触摸板等人机对话设备，同时可外接U盘、鼠标、键盘、打印机(随机配件)、局域网等。

防尘防水工业键盘键盘采用特殊防尘防水材料,按照电脑键盘布局精心设计,并嵌入触摸板，操作方便.支持中文输入测试仪带有全拼输入法，方便用户输入采样地点等信息。

崂应3012H烟尘采样仪的操作/维护规程一、崂应3012H烟尘（气）采样仪的使用1、仪器组成：主机箱、配件箱、油烟采样器箱、烟枪2、仪器连接：①连接测温信号电缆于仪器及烟尘采样器出口（以采集烟尘为例）①测压管连接：红色硅胶管为动压管，一端接入仪器主机动压（+）入口，另一端接烟尘采样器出口；黑色硅胶管为静压管，一端接入仪器主机动压（-）入口，另一端接烟尘采样器出口（采样器上较短的为正压接口，较长的为负压接口）。

采样嘴与动压口平行。

①最长的粗硅胶管连接烟枪出口与洗涤瓶入口、短的粗硅胶管接洗涤瓶出口和干燥瓶入口，干燥瓶出口接烟尘过滤器，过滤器一端接仪器干燥塔。

①将湿度测量信号电缆接仪器，测湿杆与湿度检测器连接。

3、操作界面：①设置、①布点、①调零、①湿度、①烟气、①采样、①数据、①维护①～①号图标作用为实际操作前的准备和设置（仪器调零、烟道类型输入、设置布点等），①～①号图标作用为参数测定和采样操作，①为结果查询和打印，①为仪器维护和校正4、操作程序①参数设置：时间、大气压、温度设置。

①布点：选择烟道类型（圆形或矩形），输入尺寸（直径、长宽）完成布点，记录点位分布。

①仪器调零Ⅰ测烟尘或油烟时对动压、计压和流量等传感器调零。

烟气为电化学传感器调零。

Ⅱ在操作前卸载进气口、动压、静压气管。

“动压”、“全压”、“计压”、“流量”全部为零。

10s后仪器完成调零操作。

Ⅲ注意事项：调零时按要求进行卸载；对仪器进行多次重复调零；用默认的调零时间（10s）进行调零；调零时将烟尘采样器置于烟道外。

①含湿量测定（干湿球法）Ⅰ将连接烟枪的硅胶管拔下，与湿度检测器相连。

Ⅱ储水罐中注入三分之一左右的纯水，测量前后不得倾斜或倒置储水罐，以防纯水流入机内。

Ⅲ选择“①湿度”、“干湿球法”，将测湿杆置于烟道中，开始测试。

按[↓]键调节抽气流量为15L/min（系统默认的初始抽气流量为25 L/min）。

Ⅳ待湿度稳定后按“enter”键确认，完成湿度测定。

鲁制02000015号使用产品前请阅读使用说明书崂应3012H型自动烟尘(气)测试仪使用说明书青岛崂山应用技术研究所崂应3012H型自动烟尘(气)测试仪使用说明书目录1 产品概述 (1)2 适用范围 (1)3 采用标准 (1)4 主要特点 (1)5 工作原理 (2)6 技术指标 (2)7 工作条件 (3)8 整机组成及使用连接图 (3)9 使用方法 (7)10 安全保护及注意事项 (27)11 运输贮存及维护保养 (28)12 简单故障及排除方法 (28)13 公式 (28)14 其他介绍 (31)安全警告警告本仪器使用交流220V 50Hz或直流24V电源工作，防止误接其他电源损伤仪器，甚至造成人身伤害！警告使用交流电源时，电源接地线应良好接地！仅适用于非防爆场合！警告遇突发事件，先断开电源！崂应3012H型自动烟尘(气)测试仪使用说明书崂应3012H型自动烟尘(气)测试仪1 产品概述崂应3012H型自动烟尘（气）测试仪（新08代）（以下简称测试仪）是在崂应3012H型自动烟尘（气）测试仪（08代）的基础上精心研制的新一代产品。

该测试仪技术性能指标符合国家环保局颁布的有关烟尘采样仪的规定，并顺利通过了国家环境监测仪器质量监督检验中心的检测。

研制过程中广泛征求专家及广大用户的意见，应用当前计算机、传感器及新材料等领域的高新技术，竭力为用户提供一台质量可靠、性能稳定、适合国情的高品质仪器。

产品型式批准证书号：（2000）鲁技计样字第106号。

产品制造计量器具许可证编号：CMC鲁制02000015号。

2 适用范围a) 各种锅炉、工业炉窑的烟尘排放浓度、折算浓度和排放总量的测定；b) 测试仪配上油烟取样器，可以进行油烟采样；c) 各类除尘设备效率的测定；d) 烟道排气参数（动压、静压、温度、流速、标干流量等）的测定；e) 烟气含氧量、空气过剩系数的测定；f) 烟气含湿量的测定；g) 烟气连续测量仪器准确度的评估和校准；h) 各种锅炉、工业炉窑的SO2、NO、NO2、CO、H2S、CO2等有害气体的排放浓度、折算浓度和排放总量的测定；i) 其它适用场合。

崂应3012H(新08代)型自动烟尘气测试仪作业指导书编制：徐剑审核：赵鹏宇批准：胡金平生效： 2017年11月16日崂应3012H型自动烟尘气测试仪操作规程1. 目的规范崂应3012H型自动烟尘气测试仪器操作方法，保证测试准确性和仪器的正常合理使用。

2. 范围适用于各种锅炉、工业炉窑的烟尘浓度、烟尘、烟气排放量的测定。

各类除尘设备、除尘效率的测定，含湿量、含氧量、过量空气系数的测定，油烟浓度和排放量的测定。

3. 职责检测技术人员按本作业指导书对崂应3012H型自动烟尘气测试仪器进行操作和维护。

4. 仪器采样前检查操作4.1 标有“硅胶干燥器”的有机玻瓶中装入具有充分干燥能力的变色硅胶。

5. 采样操作三、具体步骤及注意事项5.1、仪器连接方法：①仪器选择干燥地方放置，打开仪器右侧门，可见配接板。

②将采样管分别与配接板接嘴上的色标—红、黄、白、黑一一对应，用Φ8×1的硅胶管对接。

③测尘时主气路管联接：采样管——干燥瓶下嘴——干燥瓶上嘴——仪器进气口——仪器出气口——泵；测气时：采气管——干燥瓶——仪器测气口——仪器出气口——泵；测湿时：采气管——仪器测湿口——仪气湿出气口——干燥瓶——泵；④电源线接法：输入电源接220V，输出电源接抽气泵。

⑤测烟气温度时，仪器插上烟气测温探头。

⑥安装滤筒：拧开采样管头部锁紧环，用镊子夹起滤筒小心对正放入滤筒托内，旋紧采样管压紧环。

注意：安装采样嘴“弯钩”时，保持皮托管位于滤筒座右侧，采样嘴口与白色标记皮托管口朝向一致，以保证采样管与仪器配接板色标一致。

5.2、确认连接正常后，打开仪器电源开关显示屏出现仪器自检准备，自检完成后，自动进入菜单。

通过仪器下方的（选择键）、（移位键）、确认键、取消退出键对主菜单上的各项功能进行操作，并按照仪器对用户的提示进行每项操作。

5.3、采样现场一般环境条件较差，通常为高空作业，注意人身安全和仪器安全。

5.4、采样管插入烟道后，要有棉纱团堵塞采样孔，特别是正压管道，更要注意防止有害气体喷出伤人，堵住烟道采样孔，还可以防止气流扰动对采样带来的影响。
