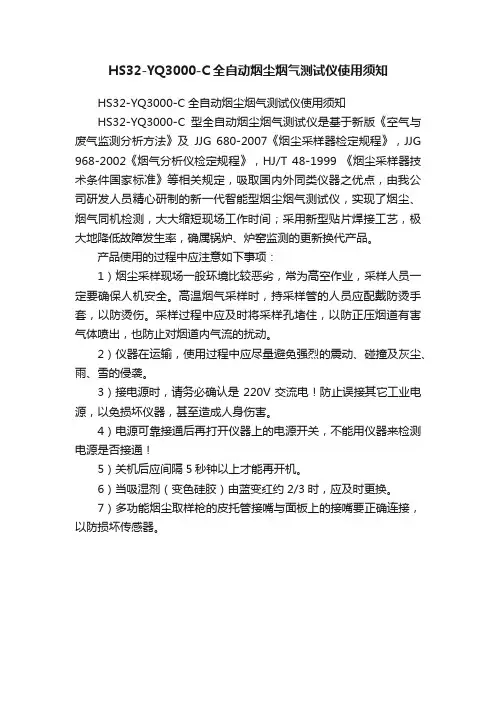

HS32-YQ3000-C全自动烟尘烟气测试仪使用须知

HS32-YQ3000-C全自动烟尘烟气测试仪使用须知
HS32-YQ3000-C全自动烟尘烟气测试仪使用须知
HS32-YQ3000-C型全自动烟尘烟气测试仪是基于新版《空气与废气监测分析方法》及JJG 680-2007《烟尘采样器检定规程》，JJG 968-2002《烟气分析仪检定规程》，HJ/T 48-1999 《烟尘采样器技术条件国家标准》等相关规定，吸取国内外同类仪器之优点，由我公司研发人员精心研制的新一代智能型烟尘烟气测试仪，实现了烟尘、烟气同机检测，大大缩短现场工作时间；采用新型贴片焊接工艺，极大地降低故障发生率，确属锅炉、炉窑监测的更新换代产品。

产品使用的过程中应注意如下事项：
1）烟尘采样现场一般环境比较恶劣，常为高空作业，采样人员一定要确保人机安全。

高温烟气采样时，持采样管的人员应配戴防烫手套，以防烫伤。

采样过程中应及时将采样孔堵住，以防正压烟道有害气体喷出，也防止对烟道内气流的扰动。

2）仪器在运输，使用过程中应尽量避免强烈的震动、碰撞及灰尘、雨、雪的侵袭。

3）接电源时，请务必确认是220V交流电！防止误接其它工业电源，以免损坏仪器，甚至造成人身伤害。

4）电源可靠接通后再打开仪器上的电源开关，不能用仪器来检测电源是否接通！
5）关机后应间隔5秒钟以上才能再开机。

6）当吸湿剂（变色硅胶）由蓝变红约2/3时，应及时更换。

7）多功能烟尘取样枪的皮托管接嘴与面板上的接嘴要正确连接，以防损坏传感器。

锅炉烟气烟尘检测是一项较复杂的工作，要求检测人员熟练掌握仪器操作技能，不断丰富现场经验，编辑此锅炉烟气烟尘检测的简要流程，需要检测人员凭此在实际检测中不断摸索，不断完善。

（表格中的数据只是举例，不作检测及计算参考）1、检测仪器设备的准备和检查1.1、滤筒前处理和称重用铅笔将滤筒编号，在105～110℃的烘箱内烘烤1小时，取出放于干燥箱内冷却至室温，再用最小读数为0.0001g的天平称量，两次重量误差不超过0.5mm，放于专用容器中保存；1.2、干燥剂的填装将干燥筒密封盖旋开，加于约3/4体积的具有充分干燥能力的变色硅胶（颗粒状），然后旋紧密封盖；1.3、取样管与主机的联接1.3.1、主机面板上的两个“△P”接嘴用橡胶管（￠4×7）与取样管上的“皮托管接嘴”相连，皮托管面向气流方向的连接到“＋”端，背向气流方向的连接到“－”端；1.3.2、干燥筒的出气嘴与面板上标有“烟尘”的接嘴用橡胶管（￠8×14，0.4米）相连，缓冲筒的进气嘴用橡胶管（￠8×14，6米）与烟尘取样管的气路接嘴相连，干燥筒与缓冲筒橡胶管（￠8×14，0.4米）相连；1.3.4、加装滤筒：记下滤筒编号，将滤筒装入取样管，旋紧压盖。

2、开机自检，进入主画面确认连接好后，打开仪器电源开关，仪器进入初始状态，进行自检，稍等片刻，显示如下：移动光标，选择相应菜单，按“确认”键执行。

3、参数设置3.1、基本设置移动光标至“1进行必要的参数设置后，按“确认”键保存。

3.2、锅炉参数设置3.2.1、移动光标至“2画面直接显示的上一次进行采样的锅炉参数，如果本次采样的是同一个锅炉可不作修改，直接执行“4.读入”3.2.2、执行“4通过“上寻”与“下寻”可找到本次采样锅炉的标识，将储存的锅炉参数读入本次采样任务中。

3.2.3、执行“3.烟道布点﹥”菜单，按“确认”键显示如下：3.3、工作状况数据测量保持锅炉恒定负荷正常运行！！！移动光标至“3.3.3.1、压力调零移动光标至“1.仪器自动对压力传感器进行调零，当数值回到零且比较稳定时，按“0”键调零完毕。

HS32-YQ3000型全自动烟尘（气）测试仪的工作原理1.颗粒物等速采样原理将烟尘采样管由采样孔放入烟道中，将采样嘴置于测点上，正对气流方向，按等速采样要求抽取一定量的含尘气体，根据滤筒（滤膜）捕集到的烟尘（油烟）重量以及抽取的气体体积，计算颗粒物的排放浓度及排放总量。

HS32-YQ3000型全自动烟尘（气）测试仪的微处理器测控系统根据各种传感器检测到的静压、动压、温度及含湿量等参数，计算出烟气流速、等速跟踪流量，测控系统将该流量与流量传感器检测到的流量相比较，计算出相应的控制信号，控制电路调整抽气泵的抽气能力，保持采样嘴入口的烟气流速与烟道内烟气的流速相等；同时微处理器用检测到的流量计前温度和压力自动将实际采样体积换算为标况体积。

2 含湿量测量原理微处理器控制传感器测量、采集干球、湿球表面温度以及通过湿球表面的压力及排气静压，结合输入的大气压和湿球表面温度自动查出该温度下的饱和水蒸气压力（P bv），根据公式计算出烟气含湿量。

3.含氧量测量原理将采样管放入烟道中，抽取含有O2的烟气，使之通过O2电化学传感器，检测出O2的瞬时浓度，同时根据检测到的O2浓度，换算出空气过剩系数α。

4.SO2、NO、NO2、CO、H2S、CO2瞬时浓度及排放量测量原理将采样管放入烟道中，抽取含有SO2、NO、NO2、CO、H2S、CO2的烟气，进行除尘、脱水处理后再通过SO2、NO、NO2、CO、H2S电化学传感器（CO2为光学传感器），分别发生如下反应：SO2+2H2O —> SO42- +4H++2e-NO +2H2O —>NO3-+ 4H++3e-NO2+H2O —> NO3-+2H++e-CO +2H2O —>CO32-+ 4H++2e-H2S+4H2O —> SO42-+10H++8e-传感器输出电流的大小在一定条件下与SO2、NO、NO2、CO、H2S的浓度成正比，所以测量传感器输出的电流即可计算出SO2、NO、NO2、CO、H2S的瞬时浓度；同时仪器根据检测到的烟气排放量等参数计算出SO2、NO、NO2、CO、H2S的排放量。

烟尘烟气分析仪的技术指标与参数玖久仪器带您更多地了解一下HS32-TY3000烟尘烟气分析仪的参数、范围以及各项指标,使您可以在生活当中更好的来运用。

烟气烟尘分析仪（适用范围）：锅炉、炉窑烟尘排放浓度、折算浓度和排放总量测量配油烟、沥青烟取样管，可进行油烟、沥青烟采样烟气连续在线检测系统（CEMS）的准确度评估和校准脱硫除尘设备效率的测定烟气烟尘分析仪（主要特点）:一机多用（可测烟尘、烟气、油烟、沥青烟）高性能长寿命烟气采样泵，负压高达60KPa烟气恒流抽取，测定值更加稳定准确实测NOx=NO+NO2二氧化碳（CO2）浓度可计算，可实测（NDIR）先进可靠的SMT工艺数字版大容量数据存储（1000组）内置打印机，打印更方便坚固外壳，可在恶劣环境下使用烟气烟尘分析仪SO2（选配） 0~5700 mg/m3:最大过载14000 mg/m3 1 mg/m3NO（选配） 0-1300 mg/m3最大过载6700 mg/m3 1 mg/m3NO2（选配） 0~200 mg/m3最大过载20XX mg/m3 1 mg/m3CO（选配） 0-5000/25000 mg/m3最大过载25000 mg/m3 1 mg/m3CO2（选配） 0~5%（可扩展） 0。

01%H2S（选配） 0-300 mg/m3最大过载1500 mg/m3 1 mg/m3采样泵负载能力≥30 L/min （阻力为-20kPa时）数据存储能力 1000组最大采样体积 999999 。

9L 0。

1L ≤±2。

5%外型尺寸330×160×200mm整机重量约10。

0 kg,功耗 <100W烟气烟尘分析仪（技术指标）（参数范围分辨率示值误差）采样流量 5。

0~60。

0 L/min 0。

1 L/min ≤±2。

5%流量控制稳定性< ±2% （电压在180V~250V变化，阻力在3~6kPa内变化）烟气动压 0~20XX Pa 1 Pa ≤±2%烟气静压 -30。

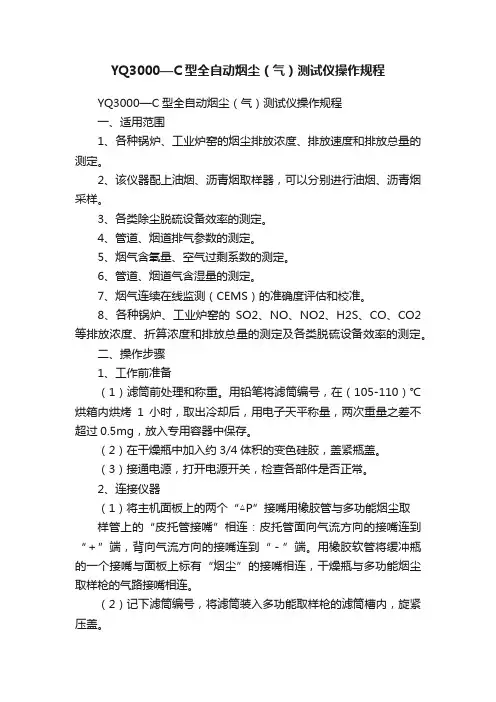

YQ3000—C型全自动烟尘（气）测试仪操作规程YQ3000—C型全自动烟尘（气）测试仪操作规程一、适用范围1、各种锅炉、工业炉窑的烟尘排放浓度、排放速度和排放总量的测定。

2、该仪器配上油烟、沥青烟取样器，可以分别进行油烟、沥青烟采样。

3、各类除尘脱硫设备效率的测定。

4、管道、烟道排气参数的测定。

5、烟气含氧量、空气过剩系数的测定。

6、管道、烟道气含湿量的测定。

7、烟气连续在线监测（CEMS）的准确度评估和校准。

8、各种锅炉、工业炉窑的SO2、NO、NO2、H2S、CO、CO2等排放浓度、折算浓度和排放总量的测定及各类脱硫设备效率的测定。

二、操作步骤1、工作前准备（1）滤筒前处理和称重。

用铅笔将滤筒编号，在（105-110）℃烘箱内烘烤1小时，取出冷却后，用电子天平称量，两次重量之差不超过0.5mg，放入专用容器中保存。

（2）在干燥瓶中加入约3/4体积的变色硅胶，盖紧瓶盖。

（3）接通电源，打开电源开关，检查各部件是否正常。

2、连接仪器（1）将主机面板上的两个“△P”接嘴用橡胶管与多功能烟尘取样管上的“皮托管接嘴”相连：皮托管面向气流方向的接嘴连到“＋”端，背向气流方向的接嘴连到“－”端。

用橡胶软管将缓冲瓶的一个接嘴与面板上标有“烟尘”的接嘴相连，干燥瓶与多功能烟尘取样枪的气路接嘴相连。

（2）记下滤筒编号，将滤筒装入多功能取样枪的滤筒槽内，旋紧压盖。

3、开机打开仪器电源开关，仪器进入初始状态，进行自检。

自检完成后自动进入主菜单。

按方向键选择相应菜单，按“确定”键执行，进行相应的操作。

4、参数设置进入“①设置”主菜单，用数字键输入正确的时间、日期、大气压、过量系数及锅炉系数，设定完毕后选择“⑥布点”可直接进入采用布点界面。

选择“⑦完毕”或按“取消”返回主菜单。

5、采样布点进入“②布点”菜单，显示烟道类型有：圆形烟道、矩形烟道和其他烟道。

根据所测烟道类型选择进入相应的烟道类型，并设置相应参数。

设定结束后按“确定”返回主菜单。

全自动烟尘（气）测试仪操作规程1目的为了保证检测所用的所有仪器设备得到受控管理,保证检测设备得到正确使用、日常维护以及测试人员的人身安全,确保检测数据的准确性及可靠性。

2适用范围适用于本公司与检测活动有关的人员对YQ3000-C全自动烟尘（气）测试仪设备的控制管理。

3技术参数采样流量流量控制稳定性烟气动压烟气静压流量计前压力流量计前温度干、湿球温度（可选）大气压采样泵负载能力最大采样体积参数范围5-60L/min<±2%0-2000Pa-25.00～+25.00kPa-20.00～0.00kPa（-55.0～125.0）℃（0～500）℃50～115kPa≥40L/min（阻力为-20kPa时）999999.9L分辨率0.1L/min1Pa0.01Pa0.01Pa0.1℃1℃0.1kPa0.1L主要气体参数O 2SO2（可选）NO（可选）NO2（可选）CO（可选）H2S（可选）CO2（可选）参数范围（0-25/30）%（0～5700/15000）mg/m3（0～1300/6700）mg/m3（0～200/2000）mg/m3（0～5000/25000）mg/m3（0～300/1500）mg/m3(0-20)/（0-65）%分辨率0.1%1mg/m31mg/m31mg/m31mg/m31mg/m30.1%误差示值误差：优于±2.5%；重复性：≤2%；响应时间：≤90s；稳定性：1小时内示值变化≤5%。

4操作步骤4.1工作前准备滤筒前处理和称重，干燥剂的装填并检查仪器各项功能是否正常；连接采样枪与主机加装滤筒；4.2开机确认仪器连接正常后，打开电源开关（仪器可插电源线或电池供电）。

仪器进入初始状态，进行自检。

自检完成后，进入主菜单。

顶行显示当前日期、电池电压和当前时间。

当采用交流电供电时，电池符号和电压值会更改为插头符号和“AC”字样。

按方向键“上”和“下”移动光标，选中相应菜单项按“确定”键执行，或直接按菜单项对应的数字键，即可进行相应操作。

烟气自动分析仪安全操作及保养规程一、前言烟气自动分析仪是一种多复杂的仪器设备，广泛应用于各种工业、环境监测、能源、化工等行业。

为了保证设备的正常工作和仪器寿命的延长，需要严格遵守安全操作规程和仪器保养规程。

本文档将详细介绍烟气自动分析仪的操作安全和保养规程。

二、烟气自动分析仪的安全操作1. 进入操作前准备在进行烟气自动分析仪操作之前，需要提前做好以下准备工作：•仔细阅读并理解使用手册；•确保分析仪附近没有易燃物质；•打开通风设备，确保室内空气流通；•确保电源稳定，接地良好。

2. 启动分析仪前的准备在启动仪器前，需要注意以下几点：•确保分析仪内部清洁、无杂物和异常物品；•检查零部件、通道、管路、阀门、泵等有无漏气和漏液现象；•检查所有仪器连接处有无放置不当、伤口等现象；•检查气体瓶压力和加热装置状态。

3. 烟气自动分析仪的启动在操作前需要先了解分析仪启动流程，按照以下步骤进行：•打开主机电源，观察机器按键灯是否正常；•启动清洗泵、样品泵、气体泵、降温装置等零部件；•打开分析仪机器，启动程序。

4. 烟气自动分析仪的操作在分析仪运行期间，需要严格遵守以下操作规程：•保持分析仪内部的清洁卫生状况；•定期更换降温系统制冷剂；•监测流量是否正常、分析是否准确；•检查分析仪是否运行正常；•合理使用仪器及所有零部件。

5. 关闭烟气自动分析仪在关闭分析仪时，需要按照以下步骤进行：•先关闭采样泵、气体泵、探头加热、清洗液泵等零部件；•等待分析仪内部降温，然后关闭整个分析仪；•断开气体瓶的供气管道和电源。

三、烟气自动分析仪的保养规程为了确保烟气自动分析仪的正常使用和延长其寿命，需要定期对分析仪及其配套设备进行维护和保养。

保养内容如下：1. 保持分析仪内部清洁在分析仪操作期间，需要定期对分析仪内部进行清洁和卫生处理，必要时使用专门清洗剂和除臭剂及时清洗清除内部积存的杂物和污垢。

严禁使用钢丝刷和硬物品进行清洗，应使用专门设备。

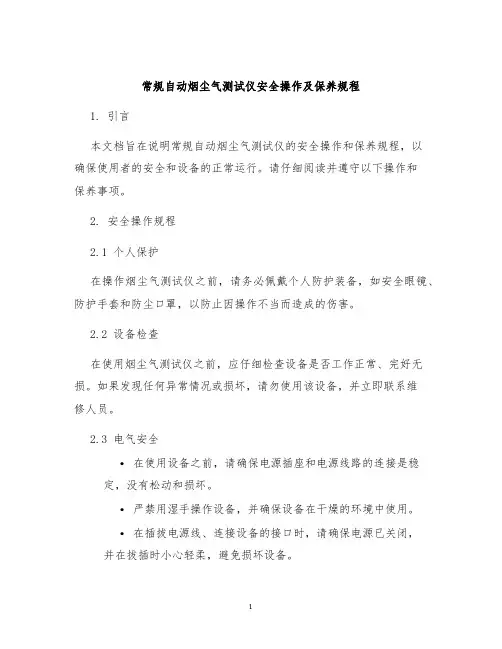

常规自动烟尘气测试仪安全操作及保养规程1. 引言本文档旨在说明常规自动烟尘气测试仪的安全操作和保养规程，以确保使用者的安全和设备的正常运行。

请仔细阅读并遵守以下操作和保养事项。

2. 安全操作规程2.1 个人保护在操作烟尘气测试仪之前，请务必佩戴个人防护装备，如安全眼镜、防护手套和防尘口罩，以防止因操作不当而造成的伤害。

2.2 设备检查在使用烟尘气测试仪之前，应仔细检查设备是否工作正常、完好无损。

如果发现任何异常情况或损坏，请勿使用该设备，并立即联系维修人员。

2.3 电气安全•在使用设备之前，请确保电源插座和电源线路的连接是稳定，没有松动和损坏。

•严禁用湿手操作设备，并确保设备在干燥的环境中使用。

•在插拔电源线、连接设备的接口时，请确保电源已关闭，并在拔插时小心轻柔，避免损坏设备。

2.4 操作规程•请按照设备操作手册中的指引，正确操作烟尘气测试仪。

•如果操作过程中发生异常情况或设备发出异常声音，请立即停止使用，并联系维修人员进行检修。

•不得在未经授权的情况下拆卸和改动设备的内部组件。

2.5 使用环境•确保设备在通风良好的环境中使用，避免积聚过多的烟尘或气体。

•避免将设备放置在高温、潮湿或腐蚀性气体的环境中，以免损坏设备。

•操作过程中请注意周围环境的安全，避免与其他人或设备发生碰撞。

3. 设备保养规程3.1 清洁定期对设备进行清洁，以保持其正常运行和延长使用寿命。

清洁时，请按照以下步骤进行：1.关闭设备电源并拔除电源线。

2.使用软布蘸取适量的清洁剂，注意不要让液体进入设备内部。

3.温和地擦拭设备表面，尤其是按钮、显示屏等部分。

4.使用干净的软布擦干设备，确保完全干燥后重新启动设备。

3.2 防尘烟尘气测试仪操作过程中会产生大量的尘埃，因此应注意防止尘埃积聚在设备内部和附属部件上。

1.在使用过程中，尽量避免将设备放置在尘埃较多的环境中。

2.定期使用干净的软布或针筒吸尘器清理设备表面和附属部件的尘埃。

3.使用防尘罩或套进行保护，以减少尘埃的进入。

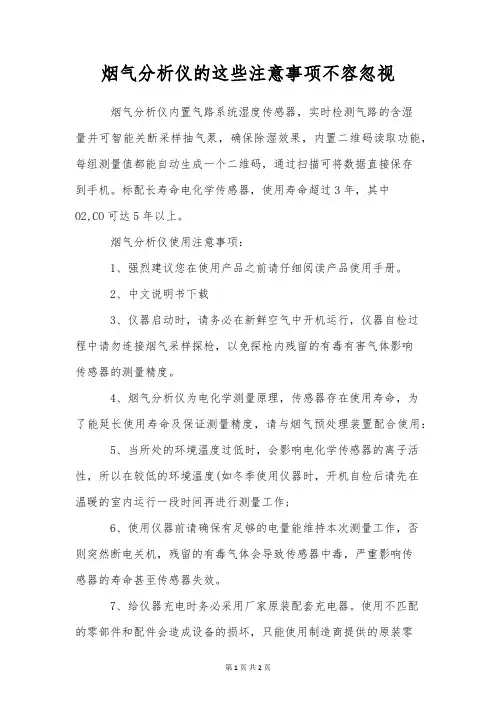

烟气分析仪的这些注意事项不容忽视烟气分析仪内置气路系统湿度传感器，实时检测气路的含湿量并可智能关断采样抽气泵，确保除湿效果，内置二维码读取功能，每组测量值都能自动生成一个二维码，通过扫描可将数据直接保存到手机。

标配长寿命电化学传感器，使用寿命超过3年，其中O2,CO可达5年以上。

烟气分析仪使用注意事项：1、强烈建议您在使用产品之前请仔细阅读产品使用手册。

2、中文说明书下载3、仪器启动时，请务必在新鲜空气中开机运行，仪器自检过程中请勿连接烟气采样探枪，以免探枪内残留的有毒有害气体影响传感器的测量精度。

4、烟气分析仪为电化学测量原理，传感器存在使用寿命，为了能延长使用寿命及保证测量精度，请与烟气预处理装置配合使用：5、当所处的环境温度过低时，会影响电化学传感器的离子活性，所以在较低的环境温度(如冬季使用仪器时，开机自检后请先在温暖的室内运行一段时间再进行测量工作;6、使用仪器前请确保有足够的电量能维持本次测量工作，否则突然断电关机，残留的有毒气体会导致传感器中毒，严重影响传感器的寿命甚至传感器失效。

7、给仪器充电时务必采用厂家原装配套充电器。

使用不匹配的零部件和配件会造成设备的损坏，只能使用制造商提供的原装零部件和配件。

8、测量过程中仪器的位置高度要始终高于采样管线上冷凝过滤器的高度，以免冷凝水倒流进仪器内部，损坏仪器。

9、建议仪器持续测量的时间不超过1小时，最长不能超过2小时，以确保传感器的测量精度和稳定性;10、每次测量完成后，请勿直接关机！请将烟气分析仪置于新鲜空气中运行一段时间，以便纯净的空气可以过滤并清洗烟气分析仪的内部，待显示数值低于5ppm 时再关闭仪器。

11、测量完成后请及时清空冷凝阱内残留的水份并更换表面脏污的烟尘滤芯和滤膜(如有必要)﹔12、仪器存放时采样探抢的固定锥应固定在探抢最前端，保护烟温热电偶传感器在存放、移动的过程中不受到损伤。

13、请勿用仪器或烟气探针接触、甚至测量带电物体。

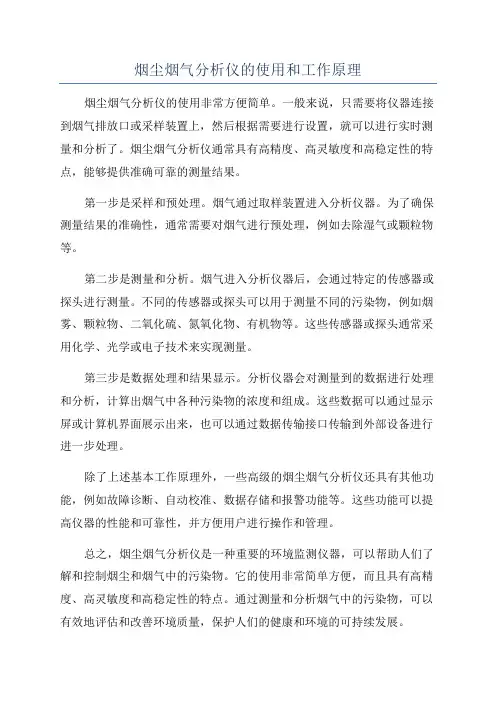

烟尘烟气分析仪的使用和工作原理
烟尘烟气分析仪的使用非常方便简单。

一般来说，只需要将仪器连接到烟气排放口或采样装置上，然后根据需要进行设置，就可以进行实时测量和分析了。

烟尘烟气分析仪通常具有高精度、高灵敏度和高稳定性的特点，能够提供准确可靠的测量结果。

第一步是采样和预处理。

烟气通过取样装置进入分析仪器。

为了确保测量结果的准确性，通常需要对烟气进行预处理，例如去除湿气或颗粒物等。

第二步是测量和分析。

烟气进入分析仪器后，会通过特定的传感器或探头进行测量。

不同的传感器或探头可以用于测量不同的污染物，例如烟雾、颗粒物、二氧化硫、氮氧化物、有机物等。

这些传感器或探头通常采用化学、光学或电子技术来实现测量。

第三步是数据处理和结果显示。

分析仪器会对测量到的数据进行处理和分析，计算出烟气中各种污染物的浓度和组成。

这些数据可以通过显示屏或计算机界面展示出来，也可以通过数据传输接口传输到外部设备进行进一步处理。

除了上述基本工作原理外，一些高级的烟尘烟气分析仪还具有其他功能，例如故障诊断、自动校准、数据存储和报警功能等。

这些功能可以提高仪器的性能和可靠性，并方便用户进行操作和管理。

总之，烟尘烟气分析仪是一种重要的环境监测仪器，可以帮助人们了解和控制烟尘和烟气中的污染物。

它的使用非常简单方便，而且具有高精度、高灵敏度和高稳定性的特点。

通过测量和分析烟气中的污染物，可以有效地评估和改善环境质量，保护人们的健康和环境的可持续发展。

谢谢欣赏

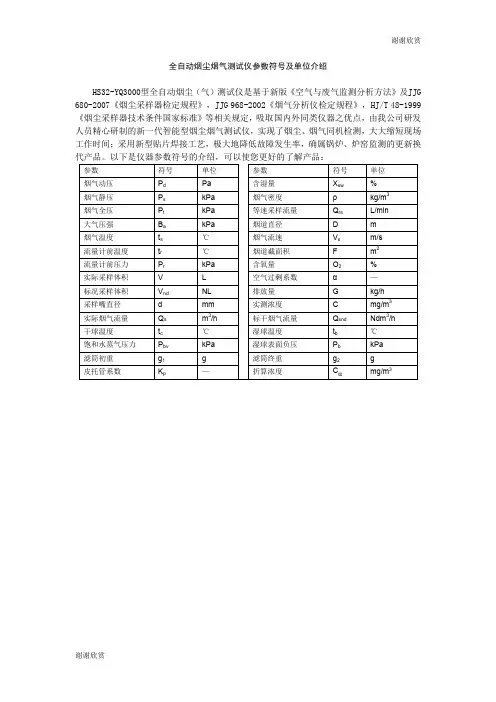

谢谢欣赏全自动烟尘烟气测试仪参数符号及单位介绍
HS32-YQ3000型全自动烟尘（气）测试仪是基于新版《空气与废气监测分析方法》及JJG 680-2007《烟尘采样器检定规程》，JJG 968-2002《烟气分析仪检定规程》，HJ/T 48-1999 《烟尘采样器技术条件国家标准》等相关规定，吸取国内外同类仪器之优点，由我公司研发人员精心研制的新一代智能型烟尘烟气测试仪，实现了烟尘、烟气同机检测，大大缩短现场工作时间；采用新型贴片焊接工艺，极大地降低故障发生率，确属锅炉、炉窑监测的更新换。

烟尘烟气检测仪的特点有哪些检测仪操作规程烟尘烟气检测仪有自动分析和手工分析2种方法，其中自动分析法包括光学法（光散射、透射）、电荷法、β射线法等，手工分析法紧要是指过滤称重法；即通过等速采烟尘烟气检测仪有自动分析和手工分析2种方法，其中自动分析法包括光学法（光散射、透射）、电荷法、β射线法等，手工分析法紧要是指过滤称重法；即通过等速采样的方法，抽取确定体积的烟气，将过滤装置收集到的粉尘进行称重，从而换算得到烟气中烟尘浓度值。

烟尘烟气检测仪有很多特点，紧要有以下几点：1、贴片成型工艺，体积细巧，故障率低选用进口贴片器材，牢靠性高，故障率极低，仪器体积大大减小，携带便利。

模块化结构规划，传感器替换简捷便利电化学传感器伴随线路板一同规划，用户晋级、替换简捷便利。

2、集成了含氧量传感器，显示含氧量并计算空气过剩系数（基本型）。

3、自动记忆每次输入的参数，十万组采样数据自动选择存储自动选择存储监测数据，供查询、打印，信息量大。

参数自动回忆自动回忆前次输入的监测方针工况参数，下次开机自动选用。

4、接受宽温OLED显示屏，自动背光照明，良好的人机界面图文并茂，省去了调整对比度的麻烦，可在超低温低照度环境中工作。

5、自动监测采样泵的工作流量，依据烟道内压力的大小自动调整采样泵的功率，使采样流量始终保持恒定。

6、接受进口压力传感器及进口电化学传感器测量结果更加精准；电化学传感与信号模块一体化设计，更换传感器不需标定，且具有温度及线性补偿和交叉干扰修正功能，保证测量精准性。

7、可测量SO2 、NO、NO2、CO、CO2、H2S（选配）等多种有害气体排放浓度、折算浓度。

10、接受小体积，大流量烟气隔膜采样泵及电子流量计组合实现可调式流量及恒流采样。

11、集测量多种气体、烟温、流速、烟气流量等工况参数，一机多用。

14、实时显示直读动压、静压、温度、烟温、流速、流量、转速等参数，自动测量大气压。

防尘倒吸功能，烟尘采样过程中，假如烟道负压较大，或取样孔开孔位置在水平烟道顶部时采样结束后滤筒中采集的烟尘易被倒吸出来，造成数据严重偏差。

YQ3000-B烟气分析仪操作规程
YQ3000-B烟气分析仪
操作规程
编制：
审核：
批准：
生效：
1仪器连接
1.1选择干燥避阳处将仪器平稳放置
1.2将主机板面上的“P”接嘴用橡胶管与皮托管上的接嘴相连：皮托管面向气流方向的接嘴连接到“+”端，背向气流方向的接嘴接到“-”端
2开机
2.1确认电池充满电后，打开仪器电源开关，仪器进入初始状态，进行自检
2.2自检完毕后，仪器进入自动调零程序，调零时长为三分钟
3参数设置
3.1进入“①设置”选项，按对应的数字键修改大气压、含湿量、过剩空气系数、锅炉系数、燃料选择、烟道截面进行设置
4烟气测量
4.1将采样管伸入烟道，进入主菜单选择“②烟气测量”，进行烟气浓度测量
4.2传感器清洗（结束烟气采样后，将采样管从烟道中取出，保持采样管吸入洁净空气，进行传感器清洗）
5数据查询
系统提供两种查询方式：按文件号查询和按日期号查询
6打印数据
进入“②打印选项”可以进行打印设置，将光标移动到某一测量项目上，按“确定”括号内交替显示“Y”和“N”，Y表示打印，N
表示不打印
7注意事项
7.1仪器应放在干燥、通风、防晒的地方
7.2每次采样结束后必须用干净的空气对仪器的传感器、气体泵、气路
连接硅胶管及气体采样管进行清洗
7.3定期对蓄电池进行充放电
7.4测量现场静电干扰明显应将外置防经典电线的一段夹到多功能取样管的不锈钢壁上，另一端可靠接地。

烟气分析仪操作规程1.范围1.1本规程规定了烟气分析仪的日常操作、维护、应用的基本内容； 1.2本规程适用于能效测试用烟气分析仪，特指 Testo产品。

2.最初操作步骤2.1流量计投入使用前，需要有资质的法定检定机构进行检定或实流校准。

2.2检查超声波流量计及配件和电源线连接是否正确，开机显示是否正常。

3.最初操作3.1调试3.1.1手操器a.为手操器的可充电电池充电只有当环境温度介于±0...+35 ℃之间时，充电电池才能充电。

若充电电池完全放电，则室温下的充电时间将为大约 7 小时（使用电源适配器充电）或大约14小时（通过德图数据总线充电）。

b.通过分析箱充电手操器固定在分析箱上，或通过德图数据总线电缆，与分析箱相连接。

分析箱通过主电源供电。

在低电量时或在关闭状态下进行操作。

3.1.2分析箱a.为分析箱的充电电池充电只有当环境温度介于±0-35 ℃之间时，充电电池才能充电。

若充电电池完全放电，则室温下的充电时间将为大约6小时.注意分析箱已关闭。

b.分析箱也可使用直流电压输入工作 3.2连接系统部件3.2.1使用接触片进行连接手操器可以连接并固定到分析箱上。

a.将手操器底面上的导槽放在分析箱导销之上。

b.将手操器压入分析箱中，直至锁定/解锁按钮发出明确声响两次，锁定到位。

3.2.2使用数据总线电缆（附件部分）进行连接在对数据总线电缆连接进行设定时，请遵守如下要点：•只使用德图的数据总线电缆。

•不要将数据总线电缆排布在供电电缆附近。

•使用电源为每台分析箱充电，以确保充足的电源供应。

•在启动系统之前，先连接好电缆。

也可在运行时进行插接（热拔），但是根据系统组成的不同，系统可能需要再次关闭开启•在承受负荷时，不得断开连接。

•数据总线用户：每个数据总线系统中，最多可容纳16个分析•电缆长度：手操器和分析箱之间为最大 50 米，数据总线系统的所有分析箱之间最大800米。

•数据总线系统中的每个组件必须拥有明确的总线地址。

烟尘烟气分析仪的技术指标与参数玖久仪器带您更多地了解一下HS32-TY3000烟尘烟气分析仪的参数、范围以及各项指标,使您可以在生活当中更好的来运用.烟气烟尘分析仪（适用范围）：锅炉、炉窑烟尘排放浓度、折算浓度和排放总量测量配油烟、沥青烟取样管，可进行油烟、沥青烟采样烟气连续在线检测系统（CEMS）的准确度评估和校准脱硫除尘设备效率的测定烟气烟尘分析仪（主要特点）:一机多用（可测烟尘、烟气、油烟、沥青烟）高性能长寿命烟气采样泵，负压高达60KPa烟气恒流抽取，测定值更加稳定准确实测NOx=NO+NO2二氧化碳（CO2）浓度可计算，可实测（NDIR）先进可靠的SMT工艺数字版大容量数据存储（1000组）内置打印机，打印更方便坚固外壳，可在恶劣环境下使用烟气烟尘分析仪SO2（选配） 0~5700 mg/m3:最大过载14000 mg/m3 1 mg/m3NO（选配） 0-1300 mg/m3最大过载6700 mg/m3 1 mg/m3NO2（选配） 0~200 mg/m3最大过载2000 mg/m3 1 mg/m3CO（选配） 0-5000/25000 mg/m3最大过载25000 mg/m3 1 mg/m3CO2（选配） 0~5%（可扩展） 0.01%H2S（选配） 0-300 mg/m3最大过载1500 mg/m3 1 mg/m3采样泵负载能力≥30 L/min （阻力为-20kPa时）数据存储能力 1000组最大采样体积999999 .9L 0.1L ≤±2.5%外型尺寸330×160×200mm整机重量约10.0 kg,功耗 <100W烟气烟尘分析仪（技术指标）（参数范围分辨率示值误差）采样流量 5.0~60.0 L/min 0.1 L/min ≤±2.5%流量控制稳定性< ±2% （电压在180V~250V变化，阻力在3~6kPa内变化）烟气动压 0~2000 Pa 1 Pa ≤±2%烟气静压 -30.00 ~+30.00 kPa 0.01 kPa ≤±4 %流量计前压力 -30.00 ~0 .00kPa 0.01 kPa ≤±2.5 %流量计前温度 -30 ~ 150.0℃ 0.1℃ ≤±2℃烟气温度0~600℃（可扩展）1℃ ≤±3℃烟气流速0.2~30m/s 0.1m/s ≤±5 %空气过剩系数 0~99.99 0.01≤±2.5 %O2 （选配） 0 ~ 25% 0.1% 示值误差：≤±5 %；重复性：≤2 %；响应时间：≤90s；稳定性：1小时内示值变化≤5 %。
