崂应3012H型自动烟尘(气)测试仪作业指导书

崂应3012H型自动烟尘（气）测试仪作业指导书）崂应3012H型自动烟尘（气）测试仪操作与维护作业指导书1 适用围1.1各种锅炉、工业炉窑的烟尘排放浓度、折算浓度和排放总量的测定。

1.2测试仪器配上油烟采样器，可以进行油烟采样。

1.3各类除尘设备效率的测定。

1.4烟道排气参数（动压、静压、温度、流速、标干流量等）的测定。

1.5烟气含氧量、空气过剩系数的测定。

1.6烟气含湿量的测定。

1.7烟气连续性测量仪器准确度的评估和校准。

1.8各种锅炉、工业炉窑的SO2/NO/CO/NO2/H2S/CO2等有害气体的排放浓度、折算浓度、和排放总量的测定。

1.9其他适用场合。

2编制依据《崂应3012H型自动烟尘（气）测试仪使用说明书》《环境监测仪器设备操作与维护保养规则》3采样前准备3.1 滤筒前清理和称重：用铅笔将滤筒编号，在105~110℃烘箱烘烤1小时，取出放入干燥器中冷却至室温。

用感量0.1㎎天平称量，放入专用容器中保存。

3.2 干燥剂的装填将高效气水分离器底盖旋开，加入约3/4 体积的具有充分干燥能力的变色硅胶（颗粒状），然后将干燥筒盖旋紧，应保持不漏气。

3.3 检查仪器功能确认电源为交流220V 后，连接好电源线，打开电源开关，工作指示灯亮，检查显示器、键盘、采样泵等是否正常。

3.4 开机确认连接正常后，打开仪器电源开关，面板上的工作指示灯点亮，测试仪进入初始状态，进行自检。

自检结束后，自动进入主菜单。

3.5 参数设置在主菜单状态，进入“①设置”菜单，可进行必要的参数设置，包括日期、时间、测试类别、眼纹类型、大气压类别、皮托管系数、防倒吸功能。

3.6 采样布点在主菜单状态，移动光标至“②布点”菜单，按“OK”键进入烟道布点界面，按提示选择烟道类型，按”OK“键即可进入烟道类型设置界面。

3.7 工况测量在主菜单状态，移动光标至“③工况”菜单，按“OK”键进入工况测量界面，连接好气路及信号线，并将取样管置于空气中。

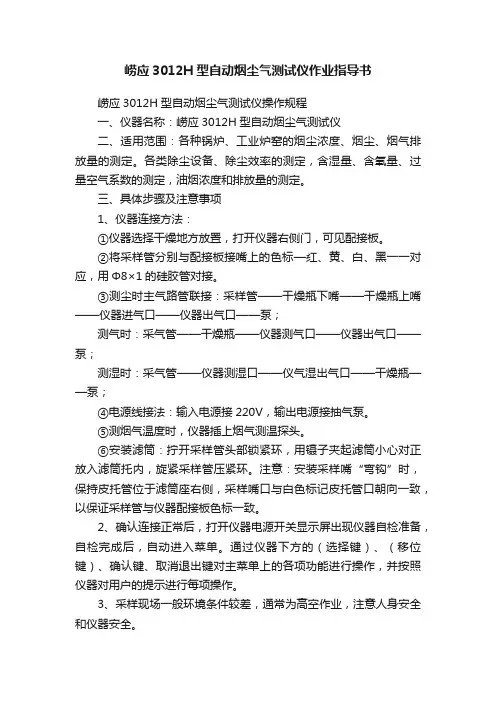

崂应3012H型自动烟尘气测试仪作业指导书崂应3012H型自动烟尘气测试仪操作规程一、仪器名称：崂应3012H型自动烟尘气测试仪二、适用范围：各种锅炉、工业炉窑的烟尘浓度、烟尘、烟气排放量的测定。

各类除尘设备、除尘效率的测定，含湿量、含氧量、过量空气系数的测定，油烟浓度和排放量的测定。

三、具体步骤及注意事项1、仪器连接方法：①仪器选择干燥地方放置，打开仪器右侧门，可见配接板。

②将采样管分别与配接板接嘴上的色标—红、黄、白、黑一一对应，用Φ8×1的硅胶管对接。

③测尘时主气路管联接：采样管——干燥瓶下嘴——干燥瓶上嘴——仪器进气口——仪器出气口——泵；测气时：采气管——干燥瓶——仪器测气口——仪器出气口——泵；测湿时：采气管——仪器测湿口——仪气湿出气口——干燥瓶——泵；④电源线接法：输入电源接220V，输出电源接抽气泵。

⑤测烟气温度时，仪器插上烟气测温探头。

⑥安装滤筒：拧开采样管头部锁紧环，用镊子夹起滤筒小心对正放入滤筒托内，旋紧采样管压紧环。

注意：安装采样嘴“弯钩”时，保持皮托管位于滤筒座右侧，采样嘴口与白色标记皮托管口朝向一致，以保证采样管与仪器配接板色标一致。

2、确认连接正常后，打开仪器电源开关显示屏出现仪器自检准备，自检完成后，自动进入菜单。

通过仪器下方的（选择键）、（移位键）、确认键、取消退出键对主菜单上的各项功能进行操作，并按照仪器对用户的提示进行每项操作。

3、采样现场一般环境条件较差，通常为高空作业，注意人身安全和仪器安全。

4、采样管插入烟道后，要有棉纱团堵塞采样孔，特别是正压管道，更要注意防止有害气体喷出伤人，堵住烟道采样孔，还可以防止气流扰动对采样带来的影响。

5、手持采样管和堵塞采样孔时要戴防护手套，防止烫伤。

6、现场接电源时，请勿用仪器试电，确认220V交流电后接通仪器电源，防止误接其它工业用电，损坏仪器。

7、对静电干扰的烟道，电源一定要有安全地。

8、干燥剂（硅胶）变色约三分之二时，应及时更换，以保证干燥能力。

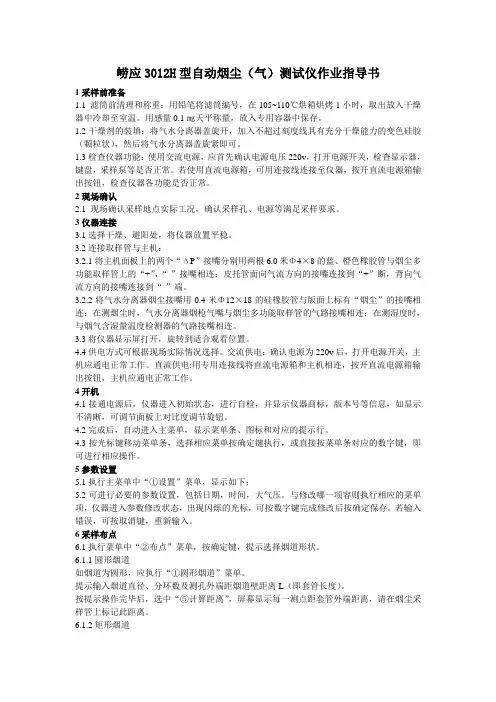

崂应3012H型自动烟尘（气）测试仪作业指导书1采样前准备1.1 滤筒前清理和称重：用铅笔将滤筒编号，在105~110℃烘箱烘烤1小时，取出放入干燥器中冷却至室温。

用感量0.1㎎天平称量，放入专用容器中保存。

1.2干燥剂的装填：将气水分离器盖旋开，加入不超过刻度线具有充分干燥能力的变色硅胶（颗粒状），然后将气水分离器盖旋紧即可。

1.3检查仪器功能：使用交流电源，应首先确认电源电压220v，打开电源开关，检查显示器，键盘，采样泵等是否正常。

若使用直流电源箱，可用连接线连接至仪器，按开直流电源箱输出按钮，检查仪器各功能是否正常。

2现场确认2.1 现场确认采样地点实际工况，确认采样孔、电源等满足采样要求。

3仪器连接3.1选择干燥、避阳处，将仪器放置平稳。

3.2连接取样管与主机：3.2.1将主机面板上的两个“ΔP”接嘴分别用两根6.0米Φ4×8的蓝、橙色橡胶管与烟尘多功能取样管上的“+”，“-”接嘴相连：皮托管面向气流方向的接嘴连接到“+”断，背向气流方向的接嘴连接到“-”端。

3.2.2将气水分离器烟尘接嘴用0.4米Φ12×18的硅橡胶管与版面上标有“烟尘”的接嘴相连：在测烟尘时，气水分离器烟枪气嘴与烟尘多功能取样管的气路接嘴相连；在测湿度时，与烟气含湿量温度检测器的气路接嘴相连。

3.3将仪器显示屏打开，旋转到适合观看位置。

4.4供电方式可根据现场实际情况选择。

交流供电：确认电源为220v后，打开电源开关，主机应通电正常工作。

直流供电:用专用连接线将直流电源箱和主机相连，按开直流电源箱输出按钮，主机应通电正常工作。

4开机4.1接通电源后，仪器进入初始状态，进行自检，并显示仪器商标，版本号等信息，如显示不清晰，可调节面板上对比度调节旋钮。

4.2完成后，自动进入主菜单，显示菜单条、图标和对应的提示行。

4.3按光标键移动菜单条，选择相应菜单按确定键执行，或直接按菜单条对应的数字键，即可进行相应操作。

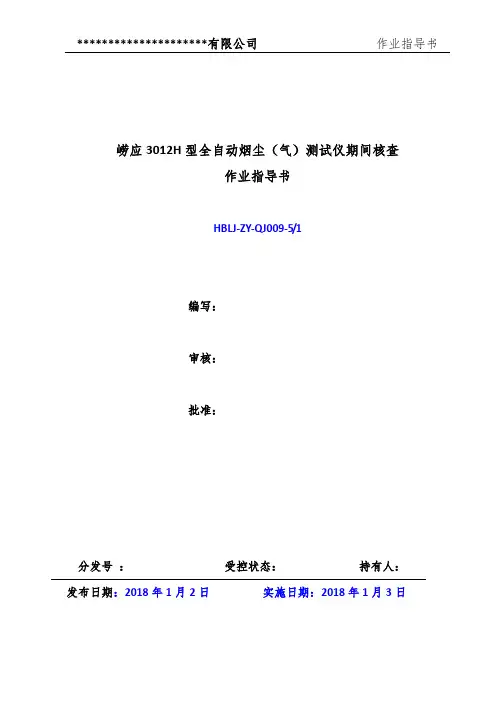

*********************有限公司作业指导书崂应3012H型全自动烟尘（气）测试仪期间核查作业指导书HBLJ-ZY-QJ009-5/1编写：审核：批准：分发号：受控状态：持有人：发布日期：2018年1月2日实施日期：2018年1月3日1目的为使该设备在两次检定间隔内能保证校准状态的可信度，确保检测结果的准确性，按相关规定在适当时机，应对仪器进行期间核查。

2核查内容通用技术要求、流量示值误差、烟气示值误差。

3核查依据3.1烟尘平行采样仪使用说明书。

3.2《烟尘采样器检定规程》 JJG680-2021 。

3.3《烟气分析仪检定规程》 JJG968-2002 。

4核查条件4.1环境条件：温度： (-20~45)℃；湿度：≤85%RH 。

4.2流量标准器或装置：准确度级别不低于 1.5 级。

4.3标准气体：二氧化硫、一氧化氮、氧气标准物质，其浓度的扩展不确定度应不大于 2% （ k=3 ）。

4.4零点校准气：清洁空气。

5核查要求5.1通用技术要求5.1.1外观及通电检查仪器应结构完整，各部件齐全并能可靠连接，无影响仪器正常工作的缺陷。

仪器应该有名称、型号、制造厂名称、制造日期等标识。

仪器接通电源后，各按键、开关旋钮应调节灵活、正确，数字显示的仪器应显示清晰，不缺少笔画。

5.1.2气密性当系统负压为（ 4—4.2 ） KPa 时，第 1min 内压力下降不得大于120Pa 。

5.2计量性能要求5.2.1流量示值误差瞬时流量示值误差：不超过±5%FS 。

5.2.2示值误差（烟气部分）示值误差不超过±5% 。

6核查方法6.1通用技术要求的检查按 5.1 的要求，目视、手动检查。

6.2流量示值误差瞬时流量示值误差的检定6.2.1选定 20 、 40 、 50L/min 三个流量点进行检定。

6.2.2接通仪器气路系统，将流量标准器或装置与采样进气口相连。

6.2.3启动仪器，分别调节采样流量器为选定流量，待稳定后，读取标准流量值。

*崂应3012H自动烟尘（气）测试仪操作规程发布日期：**有效版本：第*版第*次修订受控状态：受控受控号：*编制人：*审核人：*批准人：*修订页注：修订页用修订表的形式说明质量手册各部分修订状态。

受控质量手册的持有者应负责在收到修订页后立即将旧页换下。

1 目的规范使用崂应3012H型自动烟尘（气）测试仪，保证检测工作顺利进行和仪器正常状态。

2 适用范围本程序适用于崂应3012H型自动烟尘（气）测试仪的操作使用及维护。

3 职责操作人员按照本操作规程操作仪器，对仪器进行日常维护。

4 仪器性能4.1产品概述：崂应3012型自动烟尘（气）（新08代）是在崂应012型自动烟尘（气）（08代）的基础上精心研制的新一代产品，测试仪集烟尘采样和烟气分析于一体，其技术性能指标符合JJG680-2007《烟尘测试仪》、JJG968-2002《烟气分析仪》和HJ/T48-1999《烟尘采样器技术条件》等标准要求，并顺利通过了国家环境监测仪器质量监督检测中心的检测。

4.2适用范围：4.2.1适用于锅炉、烟道、工业炉窑等固定污染源的烟尘排放浓度、折算浓度和排放总量的测定；4.2.2 适用于各种锅炉、烟道、工业炉窑等固定污染源SO2、NO、NO2、CO等有害气体的排放浓度、折算浓度和排放总量的测定；4.2.3测试仪上配上油烟取样器，可以进行油烟采样；4.2.4 各类除尘设施效率的测定；4.2.5烟道排气参数（动压、静压、温度、流速、标干流量等）的测定；4.2.6 烟气含氧量、空气过剩系数的测定；4.2.7烟气含湿量的测定；4.3采样标准：GB/T16157-1996 固定污染源排气中颗粒物和气态污染物采样方法JJG680-2007 烟尘采样器JJG968-2002 烟气分析仪HJ/T48-1999 烟尘采样器技术条件HJ57-2017 固定污染源废气二氧化硫的测定定电位电解法执行企业标准：Q/02L YB004-2016 崂应3012H型自动烟尘（气）测试仪4.4 烟尘采样主要技术指标4.4.1采样流量范围：0～60L/min;4.4.2 烟气动压：0~2000Pa；4.4.3 烟气静压：-30~+30 kPa;4.4.4 流量计前压力：-30~0 kPa;4.4.5 大气压：50~130 kPa；4.4.6 流量计前温度：-55～125℃；4.4.7 烟气温度：0～500℃；4.4.8 等速采样流速：5~45m/s；4.4.9等速跟踪响应时间：不超过20s；4.4.10采样泵负载能力：≥40L/min（阻力为20 kPa时）；4.4.11最大采样体积：9999.9L；4.4.12 功耗：<180W；4.5烟气采样主要技术指标4.5.1 烟气采样流量：不小于1.0L/min;4.5.2 气体化学传感器使用寿命：空气中约两年（CO2除外）；4.6 工作电源：AC（220±22）V，50Hz或DC24V；4.7 环境温度：-20~45℃；4.8环境湿度：（0~85）%RH;5 操作程序5.1采样前准备5.1.1滤筒前处理和称量：用铅笔将滤筒编号，在（101~110℃）烘箱内烧烤1小时，取出放入干燥器中冷却至窒温。

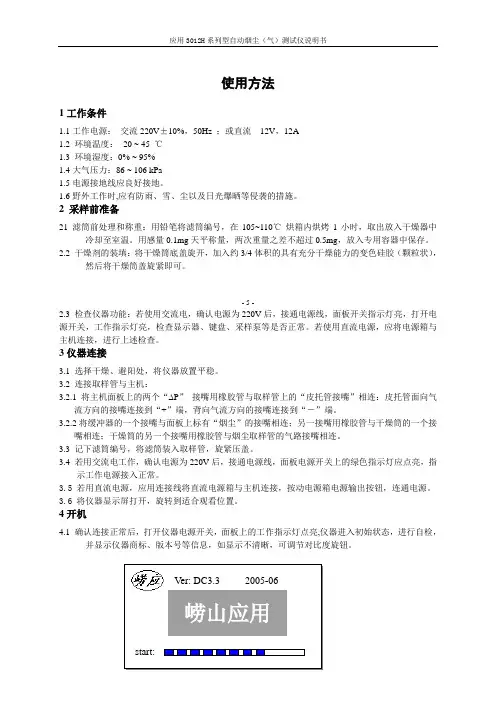

使用方法1工作条件1.1工作电源：交流220V±10%，50Hz ；或直流12V，12A1.2 环境温度：- 20 ~ 45 ℃1.3 环境湿度：0% ~ 95%1.4大气压力：86 ~ 106 kPa1.5电源接地线应良好接地。

1.6野外工作时,应有防雨、雪、尘以及日光爆晒等侵袭的措施。

2 采样前准备21 滤筒前处理和称重：用铅笔将滤筒编号，在105~110℃烘箱内烘烤1小时，取出放入干燥器中冷却至室温。

用感量0.1mg天平称量，两次重量之差不超过0.5mg，放入专用容器中保存。

2.2 干燥剂的装填：将干燥筒底盖旋开，加入约3/4体积的具有充分干燥能力的变色硅胶（颗粒状），然后将干燥筒盖旋紧即可。

- 5 -2.3 检查仪器功能：若使用交流电，确认电源为220V后，接通电源线，面板开关指示灯亮，打开电源开关，工作指示灯亮，检查显示器、键盘、采样泵等是否正常。

若使用直流电源，应将电源箱与主机连接，进行上述检查。

3仪器连接3.1 选择干燥、避阳处，将仪器放置平稳。

3.2 连接取样管与主机：3.2.1将主机面板上的两个“ P”接嘴用橡胶管与取样管上的“皮托管接嘴”相连：皮托管面向气流方向的接嘴连接到“+”端，背向气流方向的接嘴连接到“－”端。

3.2.2将缓冲器的一个接嘴与面板上标有“烟尘”的接嘴相连；另一接嘴用橡胶管与干燥筒的一个接嘴相连；干燥筒的另一个接嘴用橡胶管与烟尘取样管的气路接嘴相连。

3.3 记下滤筒编号，将滤筒装入取样管，旋紧压盖。

3.4 若用交流电工作，确认电源为220V后，接通电源线，面板电源开关上的绿色指示灯应点亮，指示工作电源接入正常。

3.5 若用直流电源，应用连接线将直流电源箱与主机连接，按动电源箱电源输出按钮，连通电源。

3.6 将仪器显示屏打开，旋转到适合观看位置。

4开机4.1 确认连接正常后，打开仪器电源开关，面板上的工作指示灯点亮,仪器进入初始状态，进行自检，并显示仪器商标、版本号等信息，如显示不清晰，可调节对比度旋钮。

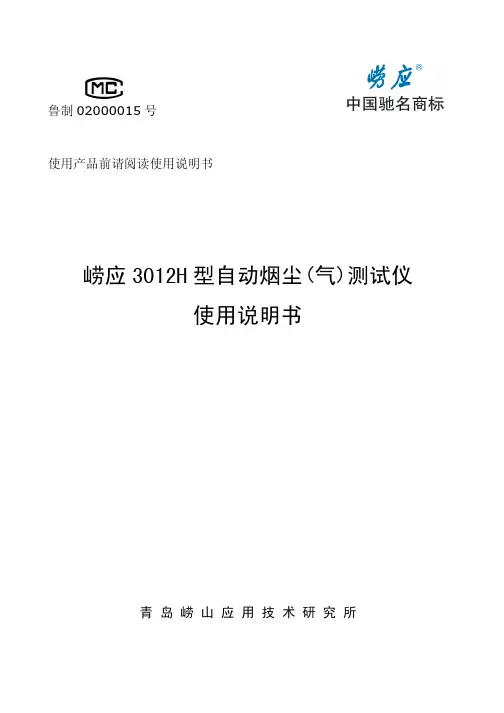

鲁制02000015号使用产品前请阅读使用说明书崂应3012H型自动烟尘(气)测试仪使用说明书青岛崂山应用技术研究所崂应3012H型自动烟尘(气)测试仪使用说明书目录1 产品概述 (1)2 适用范围 (1)3 采用标准 (1)4 主要特点 (1)5 工作原理 (2)6 技术指标 (2)7 工作条件 (3)8 整机组成及使用连接图 (3)9 使用方法 (7)10 安全保护及注意事项 (27)11 运输贮存及维护保养 (28)12 简单故障及排除方法 (28)13 公式 (28)14 其他介绍 (31)安全警告警告本仪器使用交流220V 50Hz或直流24V电源工作，防止误接其他电源损伤仪器，甚至造成人身伤害！警告使用交流电源时，电源接地线应良好接地！仅适用于非防爆场合！警告遇突发事件，先断开电源！崂应3012H型自动烟尘(气)测试仪使用说明书崂应3012H型自动烟尘(气)测试仪1 产品概述崂应3012H型自动烟尘（气）测试仪（新08代）（以下简称测试仪）是在崂应3012H型自动烟尘（气）测试仪（08代）的基础上精心研制的新一代产品。

该测试仪技术性能指标符合国家环保局颁布的有关烟尘采样仪的规定，并顺利通过了国家环境监测仪器质量监督检验中心的检测。

研制过程中广泛征求专家及广大用户的意见，应用当前计算机、传感器及新材料等领域的高新技术，竭力为用户提供一台质量可靠、性能稳定、适合国情的高品质仪器。

产品型式批准证书号：（2000）鲁技计样字第106号。

产品制造计量器具许可证编号：CMC鲁制02000015号。

2 适用范围a) 各种锅炉、工业炉窑的烟尘排放浓度、折算浓度和排放总量的测定；b) 测试仪配上油烟取样器，可以进行油烟采样；c) 各类除尘设备效率的测定；d) 烟道排气参数（动压、静压、温度、流速、标干流量等）的测定；e) 烟气含氧量、空气过剩系数的测定；f) 烟气含湿量的测定；g) 烟气连续测量仪器准确度的评估和校准；h) 各种锅炉、工业炉窑的SO2、NO、NO2、CO、H2S、CO2等有害气体的排放浓度、折算浓度和排放总量的测定；i) 其它适用场合。

崂应3012H(新08代)型自动烟尘气测试仪作业指导书编制：徐剑审核：赵鹏宇批准：胡金平生效： 2017年11月16日崂应3012H型自动烟尘气测试仪操作规程1. 目的规范崂应3012H型自动烟尘气测试仪器操作方法，保证测试准确性和仪器的正常合理使用。

2. 范围适用于各种锅炉、工业炉窑的烟尘浓度、烟尘、烟气排放量的测定。

各类除尘设备、除尘效率的测定，含湿量、含氧量、过量空气系数的测定，油烟浓度和排放量的测定。

3. 职责检测技术人员按本作业指导书对崂应3012H型自动烟尘气测试仪器进行操作和维护。

4. 仪器采样前检查操作4.1 标有“硅胶干燥器”的有机玻瓶中装入具有充分干燥能力的变色硅胶。

5. 采样操作三、具体步骤及注意事项5.1、仪器连接方法：①仪器选择干燥地方放置，打开仪器右侧门，可见配接板。

②将采样管分别与配接板接嘴上的色标—红、黄、白、黑一一对应，用Φ8×1的硅胶管对接。

③测尘时主气路管联接：采样管——干燥瓶下嘴——干燥瓶上嘴——仪器进气口——仪器出气口——泵；测气时：采气管——干燥瓶——仪器测气口——仪器出气口——泵；测湿时：采气管——仪器测湿口——仪气湿出气口——干燥瓶——泵；④电源线接法：输入电源接220V，输出电源接抽气泵。

⑤测烟气温度时，仪器插上烟气测温探头。

⑥安装滤筒：拧开采样管头部锁紧环，用镊子夹起滤筒小心对正放入滤筒托内，旋紧采样管压紧环。

注意：安装采样嘴“弯钩”时，保持皮托管位于滤筒座右侧，采样嘴口与白色标记皮托管口朝向一致，以保证采样管与仪器配接板色标一致。

5.2、确认连接正常后，打开仪器电源开关显示屏出现仪器自检准备，自检完成后，自动进入菜单。

通过仪器下方的（选择键）、（移位键）、确认键、取消退出键对主菜单上的各项功能进行操作，并按照仪器对用户的提示进行每项操作。

5.3、采样现场一般环境条件较差，通常为高空作业，注意人身安全和仪器安全。

5.4、采样管插入烟道后，要有棉纱团堵塞采样孔，特别是正压管道，更要注意防止有害气体喷出伤人，堵住烟道采样孔，还可以防止气流扰动对采样带来的影响。

鲁制02000015号使用产品前请阅读使用说明书崂应3012H型自动烟尘(气)测试仪使用说明书青 岛 崂 山 应 用 技 术 研 究 所崂应3012H型自动烟尘(气)测试仪使用说明书目 录1 产品概述 (1)2 适用范围 (1)3 采用标准 (1)4 主要特点 (1)5 工作原理 (2)6 技术指标 (2)7 工作条件 (3)8 整机组成及使用连接图 (3)9 使用方法 (7)10 安全保护及注意事项 (26)11 运输贮存及维护保养 (27)12 简单故障及排除方法 (27)13 公式 (28)14 其他介绍 (30)安全警告警告本仪器使用交流220V 50Hz或直流24V电源工作，防止误接其他电源损伤仪器，甚至造成人身伤害！警告使用交流电源时，电源接地线应良好接地！仅适用于非防爆场合！警告遇突发事件，先断开电源！崂应3012H 型自动烟尘(气)测试仪使用说明书版权所有 翻印必究1崂应3012H 型自动烟尘(气)测试仪1 1 产品概述产品概述产品概述崂应3012H 型自动烟尘（气）测试仪（新08代）（以下简称测试仪）是在崂应3012H 自动烟尘（气）测试仪（08代）的基础上精心研制的新一代产品。

该测试仪技术性能指标符合国家环保局颁布的有关烟尘采样仪的规定，并顺利通过了国家环境监测仪器质量监督检验中心的检测。

研制过程中广泛征求专家及广大用户的意见，应用当前计算机、传感器及新材料等领域的高新技术，竭力为用户提供一台质量可靠、性能稳定、适合国情的高品质仪器。

产品型式批准证书号：（2000）鲁技计样字第106号。

产品制造计量器具许可证编号：CMC 鲁制02000015号。

2 2 适用范围适用范围适用范围a) 各种锅炉、工业炉窑的烟尘排放浓度、折算浓度和排放总量的测定；b) 测试仪配上油烟取样器，可以进行油烟采样； c) 各类除尘设备效率的测定；d) 烟道排气参数（动压、静压、温度、流速、标干流量等）的测定； e) 烟气含氧量、空气过剩系数的测定； f) 烟气含湿量的测定；g) 烟气连续测量仪器准确度的评估和校准；h) 各种锅炉、工业炉窑的SO 2、NO、NO 2、CO、H 2S、CO 2等有害气体的排放浓度、折算浓度和排放总量的测定； i) 其它适用场合。

山西金硕源环境检测有限公司ShanXi JinShuoYuan Environmental testing Co., Ltd崂应3012H-D型大流量低浓度烟尘/气测试仪操作及维护作业指导书发布日期：2020.02.11有效版本：第2020版第1次修订受控状态：受控受控号：编制人：审核人：批准人：修订页注：修订页用修订表的形式说明质量手册各部分修订状态。

受控质量手册的持有者应负责在收到修订页后立即将旧页换下。

1 目的为了规范崂应2050型环境空气综合采样器（以下简称仪器）的使用及维护，保证检测工作顺利进行和仪器保持良好的运行状态，从而保证检测结果的有效性。

2 适用范围2.1各种锅炉、工业炉窑的烟尘排放浓度、折算浓度和排放总量的测定；2.2测试仪配上油烟取样器，可以进行油烟采样；2.3各类除尘设备效率的测定；2.4烟道排气参数（动压、静压、温度、流速、标干流量等）的测定；2.5烟气含氧量、空气过剩系数的测定；2.6烟气含湿量的测定；2.7烟气连续测量仪器准确度的评估和校准；2.8各种锅炉、工业炉窑的SO2、NO、NO2、CO、H2S、CO2等有害气体的排放浓度、折算浓度和排放总量的测定；2.9其它适用场合。

3 职责3.1 仪器管理员3.1.1 负责仪器操作及维护作业指导书的制定；3.1.2 负责仪器的日常维护及保养。

3.2 技术负责人3.2.1 负责仪器操作及维护规程的审核和批准。

3.3 资料管理员3.3.1 负责仪器操作及维护作业指导书等资料的归档及保存。

4 仪器性能4.1技术指标4.1.1烟尘部分技术指标详见表1。

表1 烟尘部分技术指标表2 烟气部分技术指标4.2工作条件a）工作电源：AC（220±22）V，50Hz或内置DC24v电源。

b）环境温度：（-20-45）℃。

c）环境湿度：≤85%RH。

d）适用环境：非防爆场合。

e）工作电源线接地线应良好接地。

f）野外工作时，应有防雨、雪、尘以及日光暴晒等侵袭的措施。

山西金硕源环境检测有限公司ShanXi JinShuoYuan Environmental testing Co., Ltd崂应3012H-D型大流量低浓度烟尘/气测试仪操作及维护作业指导书发布日期：2020.02.11有效版本：第2020版第1次修订受控状态：受控受控号：编制人：审核人：批准人：修订页注：修订页用修订表的形式说明质量手册各部分修订状态。

受控质量手册的持有者应负责在收到修订页后立即将旧页换下。

1 目的为了规范崂应2050型环境空气综合采样器（以下简称仪器）的使用及维护，保证检测工作顺利进行和仪器保持良好的运行状态，从而保证检测结果的有效性。

2 适用范围2.1各种锅炉、工业炉窑的烟尘排放浓度、折算浓度和排放总量的测定；2.2测试仪配上油烟取样器，可以进行油烟采样；2.3各类除尘设备效率的测定；2.4烟道排气参数（动压、静压、温度、流速、标干流量等）的测定；2.5烟气含氧量、空气过剩系数的测定；2.6烟气含湿量的测定；2.7烟气连续测量仪器准确度的评估和校准；2.8各种锅炉、工业炉窑的SO2、NO、NO2、CO、H2S、CO2等有害气体的排放浓度、折算浓度和排放总量的测定；2.9其它适用场合。

3 职责3.1 仪器管理员3.1.1 负责仪器操作及维护作业指导书的制定；3.1.2 负责仪器的日常维护及保养。

3.2 技术负责人3.2.1 负责仪器操作及维护规程的审核和批准。

3.3 资料管理员3.3.1 负责仪器操作及维护作业指导书等资料的归档及保存。

4 仪器性能4.1技术指标4.1.1烟尘部分技术指标详见表1。

表1 烟尘部分技术指标表2 烟气部分技术指标4.2工作条件a）工作电源：AC（220±22）V，50Hz或内置DC24v电源。

b）环境温度：（-20-45）℃。

c）环境湿度：≤85%RH。

d）适用环境：非防爆场合。

e）工作电源线接地线应良好接地。

f）野外工作时，应有防雨、雪、尘以及日光暴晒等侵袭的措施。

崂应3012H型自动烟尘(气)测试仪作业指导书-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII标识：XXEMS ZY 5.3-05-14崂应3012H型自动烟尘（气）测试仪操作作业指导书（操作规程、自校方法、量值溯源框图）编制：________________审核：________________批准：________________生效：崂应3012H型烟尘采样仪操作规程一、仪器名称：崂应3012H型动压平衡自动跟踪等速烟尘采样仪二、适用范围：各种锅炉、工业炉窑的烟尘浓度、烟尘、烟气排放量的测定。

各类除尘设备、除尘效率的测定，含湿量、含氧量、过量空气系数的测定，油烟浓度和排放量的测定。

三、具体步骤及注意事项1、仪器连接方法：①仪器选择干燥地方放置，打开仪器右侧门，可见配接板。

②将采样管分别与配接板接嘴上的色标—红、黄、白、黑一一对应，用Φ8×1的硅胶管对接。

③测尘时主气路管联接：采样管——干燥瓶下嘴——干燥瓶上嘴——仪器进气口——仪器出气口——泵；测气时：采气管——干燥瓶——仪器测气口——仪器出气口——泵；测湿时：采气管——仪器测湿口——仪气湿出气口——干燥瓶——泵；④电源线接法：输入电源接220V，输出电源接抽气泵。

⑤测烟气温度时，仪器插上烟气测温探头。

⑥安装滤筒：拧开采样管头部锁紧环，用镊子夹起滤筒小心对正放入滤筒托内，旋紧采样管压紧环。

注意：安装采样嘴“弯钩”时，保持皮托管位于滤筒座右侧，采样嘴口与白色标记皮托管口朝向一致，以保证采样管与仪器配接板色标一致。

2、确认连接正常后，打开仪器电源开关显示屏出现仪器自检准备，自检完成后，自动进入菜单。

通过仪器下方的（选择键）、（移位键）、确认键、取消退出键对主菜单上的各项功能进行操作，并按照仪器对用户的提示进行每项操作。

3、采样现场一般环境条件较差，通常为高空作业，注意人身安全和仪器安全。

文件名称：崂应3012H型自动烟尘(气)测试仪操作规程文件编号Document No.版次Version修改次数No. of Updated页码/页数Page /Total Pages修改内容修改人批准人批准日期修改前修改后文件名称：崂应3012H 型自动烟尘(气)测试仪操作规程文件编号 Document No. 版 次 Version 修改次数 No. of Updated 页码/页数 Page /Total Pages 1. 目的：本标准操作规程规定了使用崂应3012H 型自动烟尘(气)测试仪进行烟气测试及烟尘采集的操作方法。

2. 适用范围：适用于使用崂应3012H 型自动烟尘(气)测试仪测定烟气含量及烟尘采集。

3. 职责：3.1 仪器管理员：负责崂应3012H 型自动烟尘(气)测试仪的定期维护和管理。

3.2 测试人员：负责崂应3012H 型自动烟尘(气)测试仪的使用和日常维护。

4. 内容：4.1 整机组成及使用连接图4.1.1 整套测试仪由测试仪主机、烟尘多功能取样管（以下简称取样管）、烟气含湿量温度检测器、烟气取样器、热敏打印机、高效气水分离器等构成。

详见图1。

1.测试仪主机2.烟尘多功能取样管3.烟气含湿量温度检测器4.烟气取样器5.烟气预处理器（可选）6.热敏打印机7.高效气水分离器图1 测试仪整机组成图4.1.2 烟尘采样时，按图2所示连接。

1234567文件名称：崂应3012H 型自动烟尘(气)测试仪操作规程文件编号 Document No. 版 次 Version 修改次数 No. of Updated 页码/页数 Page /Total Pages1.烟温/含湿量信号线2.烟尘多功能取样管3.测试仪主机4.Ф12×18硅橡胶管5.高效气水分离器6.Ф8×14橡胶管 7、Ф4×8橡胶管（橙色，连接测试仪△P“+”接嘴和取样管“+”接嘴）8、Ф4×8橡胶管(蓝色,连接测试仪△P“-”接嘴和取样管“-”接嘴）图2 烟尘采样连接示意图4.1.3 烟气含湿量采样时，按图3所示连接。

3012H作业指导书作业指导书崂应3012型自动烟尘（气）测试仪使用与维护XHO( 73 )2013编写：王磊审核：王志国批准：李贺永分发号：受控状态：持有人：批准实施日期：2013年7月3日作业指导书一、采样前准备1.1干燥剂的装填将高效气水分离器底盖旋开，加入约3/4体积的具有充分干燥能力的变色硅胶（颗粒状），然后将干燥筒盖旋紧，应保持不漏气。

1.2检查仪器功能确认电源为交流220V后，连接好电源线，打开电源开关，工作指示灯亮，检查显示器、键盘、采样泵等是否正常。

1.3开机确认连接正常后，打开仪器电源开关，面板上的工作指示灯点亮，测试仪进入初始状态，进行自检。

自检结束后，自动进入主菜单。

1.4参数设置在主菜单状态，进入“①设置”菜单，可进行必要的参数设置，包括日期、时间、测试类别、眼纹类型、大气压类别、皮托管系数、防倒吸功能。

1.5采样布点在主菜单状态，移动光标至“②布点”菜单，按“OK”键进入烟道布点界面，按提示选择烟道类型，按”OK“键即可进入烟道类型设置界面。

1.6工况测量在主菜单状态，移动光标至“③工况”菜单，按“OK”键进入工况测量界面，连接好气路及信号线，并将取样管置于空气中。

选中“①自动调零”菜单，按“OK”键进入自动调零界面，当所有压力数值均回到零且保持不变时，按“OK”键结束调零。

二、采样2.1预测流速将取样管插入烟道，全压测孔必须正对气流方向，密封烟道测孔，保证不漏气。

进入“②预测流速”菜单，待每个测点的动压值基本稳定后按“OK”键“确认当前值”。

第1页共5页2.2测量含湿量轻轻拧下烟气含湿量温度检测器上的储水瓶，倒入1/2体积清水，然后小心把储水瓶重新装入检测器，拧紧使之不漏水。

将烟气含湿量温度检测器水平放入烟道内（避免水进入检测器管内），并把烟道测孔堵好，使之不漏气。

在“含湿量主界面”按“OK”键进入“①测量含湿量”，从而计算出烟气含湿量。

2.3测量烟气在主菜单状态，移动光标至“⑤烟气”菜单。

**********************有限公司作业指导书崂应3012H型全自动烟尘（气）测试仪操作作业指导书FHST-ZY-CZ009-5/1编写：审核：批准：分发号：受控状态：持有人：发布日期：2018年1月2日实施日期：2018年1月3日1 目的规范崂应3012H型全自动烟尘（气）测试仪的操作，确保安全正确使用。

2 适用范围适用于崂应3012H型全自动烟尘（气）测试仪的使用。

3 工作条件3.1工作电源：交流（220±22）V，50Hz或DC24V3.2环境温度：（-20~45）℃3.3环境湿度：≤85％RH3.4适用环境：非防爆场合3.5工作电源接地线良好接地。

3.6野外工作时，应有防雨、雪、尘以及日光暴晒等侵袭的措施。

4 操作程序4.1采样前准备4.1.1滤筒前处理和称重：用铅笔将滤筒编号，在105～110℃烘箱内烘烤1小时，取出放入干燥器中冷却至室温。

用感量0.1mg天平称量，放入专用容器中保存。

4.1.2干燥剂的装填：将高效气水分离器底盖旋开，加入约3/4体积的具有充分干燥能力的变色硅胶颗粒，然后将干燥桶盖旋紧。

4.1.3检查仪器功能：确认电源电压为交流220V，打开电源开关，检查显示器、键盘、采样泵等是否正常。

4.2仪器连接按测试要求，选择相应的取样管，连接主机。

4.3开机确认连接正常后，接通电源，仪器进入初始状态，进行自检。

完成后，自动进入主菜单，显示菜单条、图标和对应的提示行。

4.4参数设置移动光标键至菜单条，执行主菜单中“①设置”菜单，进行必要的参数设置。

4.5采样布点执行主菜单中“②布点”菜单，按"ok"键，观察并确认现场烟道的形状，按提示输入相关数据后，按“ok”键自动完成相关计算。

待屏幕下方显示每一测点距套管外端距离时，可在取样管上标记测点距套管外端距离。

4.6工况测量执行主菜单中“③工况“菜单，按“OK”键进入工况测量界面，进行自动调零、预测流速等相关操作。

崂应3012H型自动烟尘气测试仪操作维护程序（作业指导书）二○一五年九月1 工作原理1.1颗粒物等速采样原理：将烟尘采样管由采样孔放入烟道中，将采样嘴置于测点上，正对气流方向，按等速采样要求抽取一定量的含尘气体，根据滤筒捕集的烟尘重量以及抽取的气体体积，计算颗粒物的排放浓度及排放总量。

1.2含湿量测量原理：微处理器控制传感器测量、采集湿球、干球表面温度以及通过湿球表面的压力及排气静压，结合输入的大气压，同时根据湿球表面温度自动查出该温度下的饱和水蒸气压力。

1.3含氧量测量原理：将采样管放入烟道中，抽取含有O2的烟气，使之通过O2电化学传感器，检测出O2的瞬时浓度，同时根据检测到的O2浓度，换算出空气过剩系数。

1.4 SO2、NO瞬时浓度及排放量测量原理：将采样管放入烟道中，抽取含有SO2、NO的烟气，进行除尘、脱水处理后通过SO2、NO电化学传感器，传感器输出的电流的大小在一定条件下与SO2、NO的浓度成正比。

2 使用方法2.1采样前准备2.1.1滤筒前处理和称重：用铅笔将滤筒编号，在105－110°C 烘箱内烘烤一小时，取出放入干燥器中冷却至室温。

用感量0.1mg天平称量，两次重量之差不超过0.5mg，放入专用容器中保存备用。

2.1.2干燥剂的装填：将干燥筒底盖旋开，加入约3/4体积的具有充分干燥能力的变色硅胶，然后将干燥筒盖旋紧即可。

当变色硅胶由蓝变红约2/3时，应及时更换。

2.1.3检查仪器功能：确认电源为220V后，接通电源线，面板绿色开关指示灯亮，打开电源开关，工作指示灯亮，检查显示器、键盘、采样泵等是否正常。

2.2仪器连接2.2.1选择干燥、避阳处，将仪器放置平稳。

2.2.2连接取样管与主机。

2.2.3记下滤筒号，将滤筒装入取样管，旋紧压盖。

2.2.4确认电源220V后，接通电源线，面板电源开关上的绿色指示灯应点亮。

打开仪器显示屏，旋转到适合观看位置。

2.2.5确认连接，打开电源开关，仪器开始自检，如显示不清晰，可调节对比度旋钮。
