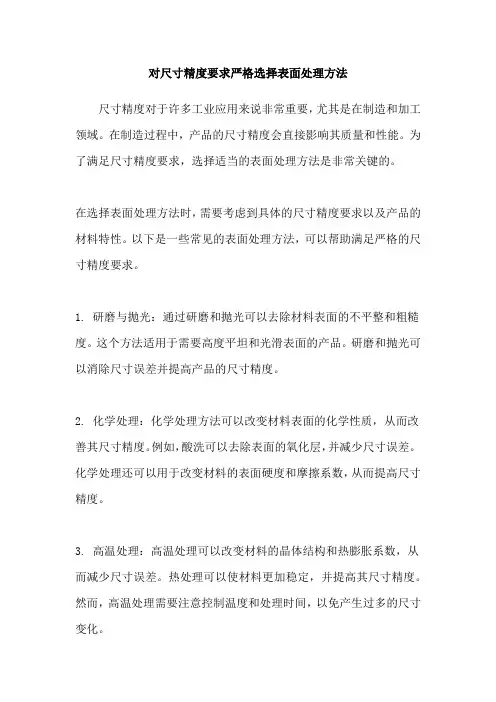

对尺寸精度要求严格选择表面处理方法尺寸精度对于许多工业应用来说非常重要,尤其是在制造和加工领域。
在制造过程中,产品的尺寸精度会直接影响其质量和性能。
为了满足尺寸精度要求,选择适当的表面处理方法是非常关键的。
在选择表面处理方法时,需要考虑到具体的尺寸精度要求以及产品的材料特性。
以下是一些常见的表面处理方法,可以帮助满足严格的尺寸精度要求。
1. 研磨与抛光:通过研磨和抛光可以去除材料表面的不平整和粗糙度。
这个方法适用于需要高度平坦和光滑表面的产品。
研磨和抛光可以消除尺寸误差并提高产品的尺寸精度。
2. 化学处理:化学处理方法可以改变材料表面的化学性质,从而改善其尺寸精度。
例如,酸洗可以去除表面的氧化层,并减少尺寸误差。
化学处理还可以用于改变材料的表面硬度和摩擦系数,从而提高尺寸精度。
3. 高温处理:高温处理可以改变材料的晶体结构和热膨胀系数,从而减少尺寸误差。
热处理可以使材料更加稳定,并提高其尺寸精度。
然而,高温处理需要注意控制温度和处理时间,以免产生过多的尺寸变化。
4. 镀层:镀层可以在材料表面形成一层保护性的涂层,从而提高其尺寸精度。
镀层可以防止氧化和腐蚀,并减少尺寸误差。
此外,一些特殊的镀层还可以提供更好的润滑性和耐磨性,从而进一步提高尺寸精度。
除了上述方法,还有许多其他的表面处理方法可以用于满足严格的尺寸精度要求。
在选择适当的表面处理方法时,应考虑到产品的材料特性、尺寸要求以及成本和生产效率等因素。
同时,定期检查和维护表面处理设备也是确保尺寸精度的关键步骤。
通过选择合适的表面处理方法,可以提高产品的尺寸精度,并满足严格的质量要求。

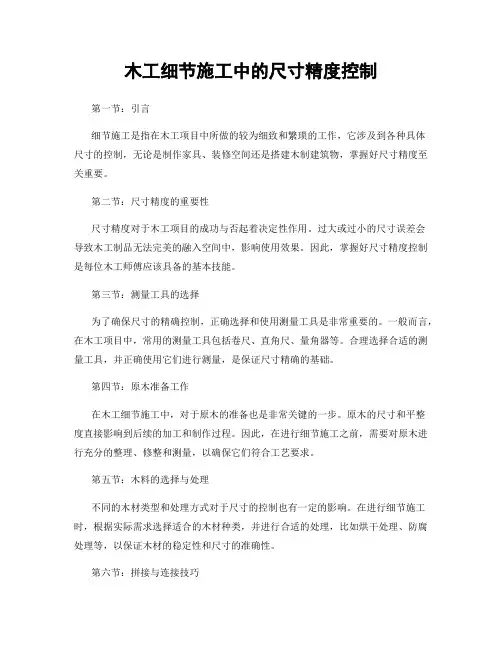

木工细节施工中的尺寸精度控制第一节:引言细节施工是指在木工项目中所做的较为细致和繁琐的工作,它涉及到各种具体尺寸的控制,无论是制作家具、装修空间还是搭建木制建筑物,掌握好尺寸精度至关重要。
第二节:尺寸精度的重要性尺寸精度对于木工项目的成功与否起着决定性作用。
过大或过小的尺寸误差会导致木工制品无法完美的融入空间中,影响使用效果。
因此,掌握好尺寸精度控制是每位木工师傅应该具备的基本技能。
第三节:测量工具的选择为了确保尺寸的精确控制,正确选择和使用测量工具是非常重要的。
一般而言,在木工项目中,常用的测量工具包括卷尺、直角尺、量角器等。
合理选择合适的测量工具,并正确使用它们进行测量,是保证尺寸精确的基础。
第四节:原木准备工作在木工细节施工中,对于原木的准备也是非常关键的一步。
原木的尺寸和平整度直接影响到后续的加工和制作过程。
因此,在进行细节施工之前,需要对原木进行充分的整理、修整和测量,以确保它们符合工艺要求。
第五节:木料的选择与处理不同的木材类型和处理方式对于尺寸的控制也有一定的影响。
在进行细节施工时,根据实际需求选择适合的木材种类,并进行合适的处理,比如烘干处理、防腐处理等,以保证木材的稳定性和尺寸的准确性。
第六节:拼接与连接技巧细节施工中常常需要进行木料的拼接和连接,这个过程中同样需要掌握一些技巧,以确保拼接部位的尺寸精确。
例如,可以使用榫卯结构、螺栓连接等方式,通过正确的技巧使得拼接处达到精确的尺寸。
第七节:精细加工与修整在完成基本的拼接和连接后,细节施工还需要进行精细的加工和修整工作。
这包括对木料的打磨、加工外形、雕刻等步骤,这些工作同样需要严格控制尺寸,以确保最终的制品达到预期的效果。
第八节:验证与调整在木工细节施工的过程中,验证和调整是不可或缺的环节。
及时地对制作过程中的尺寸进行验证,如有误差,及时调整和修正。
这样可以避免在后续工作中出现更大的问题,确保整体工作的质量和效果。
第九节:质量管理与检验尺寸精度的控制需要建立一套完善的质量管理与检验机制。

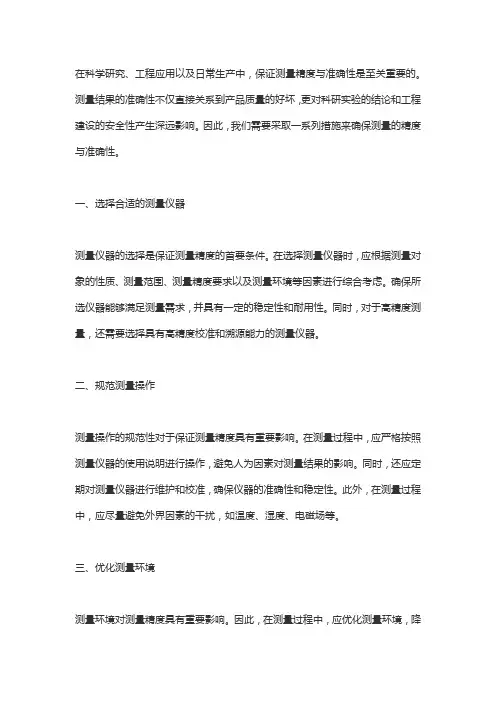

在科学研究、工程应用以及日常生产中,保证测量精度与准确性是至关重要的。
测量结果的准确性不仅直接关系到产品质量的好坏,更对科研实验的结论和工程建设的安全性产生深远影响。
因此,我们需要采取一系列措施来确保测量的精度与准确性。
一、选择合适的测量仪器测量仪器的选择是保证测量精度的首要条件。
在选择测量仪器时,应根据测量对象的性质、测量范围、测量精度要求以及测量环境等因素进行综合考虑。
确保所选仪器能够满足测量需求,并具有一定的稳定性和耐用性。
同时,对于高精度测量,还需要选择具有高精度校准和溯源能力的测量仪器。
二、规范测量操作测量操作的规范性对于保证测量精度具有重要影响。
在测量过程中,应严格按照测量仪器的使用说明进行操作,避免人为因素对测量结果的影响。
同时,还应定期对测量仪器进行维护和校准,确保仪器的准确性和稳定性。
此外,在测量过程中,应尽量避免外界因素的干扰,如温度、湿度、电磁场等。
三、优化测量环境测量环境对测量精度具有重要影响。
因此,在测量过程中,应优化测量环境,降低环境因素对测量结果的影响。
首先,应确保测量环境的稳定性,如温度、湿度等应保持在一定范围内。
其次,应减少测量环境中的干扰因素,如电磁场、振动等。
最后,还应根据测量对象的特点选择合适的测量环境,如在测量光学元件时,应选择无尘、无震动的环境。
四、采用先进的测量技术随着科技的不断发展,新的测量技术不断涌现,为提高测量精度提供了有力支持。
在测量过程中,应积极采用先进的测量技术,如激光测量、光学测量、非接触式测量等。
这些新技术具有高精度、高效率、高稳定性等优点,能够显著提高测量精度和效率。
五、加强数据处理和分析数据处理和分析是保证测量精度的关键环节。
在测量过程中,应加强对测量数据的处理和分析,确保数据的准确性和可靠性。
首先,应对测量数据进行严格的筛选和审核,剔除异常数据和错误数据。
其次,应采用科学的数据处理方法,如平均值法、最小二乘法等,对测量数据进行处理和分析。

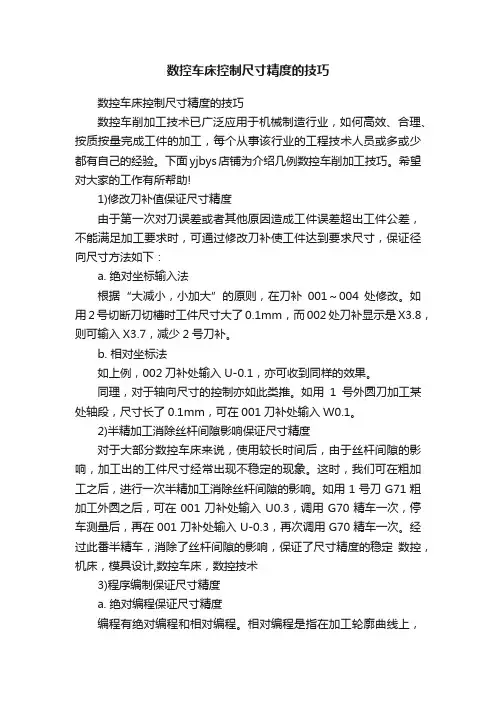

数控车床控制尺寸精度的技巧数控车床控制尺寸精度的技巧数控车削加工技术已广泛应用于机械制造行业,如何高效、合理、按质按量完成工件的加工,每个从事该行业的工程技术人员或多或少都有自己的经验。
下面yjbys店铺为介绍几例数控车削加工技巧。
希望对大家的工作有所帮助!1)修改刀补值保证尺寸精度由于第一次对刀误差或者其他原因造成工件误差超出工件公差,不能满足加工要求时,可通过修改刀补使工件达到要求尺寸,保证径向尺寸方法如下:a. 绝对坐标输入法根据“大减小,小加大”的原则,在刀补001~004处修改。
如用2号切断刀切槽时工件尺寸大了0.1mm,而002处刀补显示是X3.8,则可输入X3.7,减少2号刀补。
b. 相对坐标法如上例,002刀补处输入U-0.1,亦可收到同样的效果。
同理,对于轴向尺寸的控制亦如此类推。
如用1号外圆刀加工某处轴段,尺寸长了0.1mm,可在001刀补处输入W0.1。
2)半精加工消除丝杆间隙影响保证尺寸精度对于大部分数控车床来说,使用较长时间后,由于丝杆间隙的影响,加工出的工件尺寸经常出现不稳定的现象。
这时,我们可在粗加工之后,进行一次半精加工消除丝杆间隙的影响。
如用1号刀G71粗加工外圆之后,可在001刀补处输入U0.3,调用G70精车一次,停车测量后,再在001刀补处输入U-0.3,再次调用G70精车一次。
经过此番半精车,消除了丝杆间隙的影响,保证了尺寸精度的稳定数控,机床,模具设计,数控车床,数控技术3)程序编制保证尺寸精度a. 绝对编程保证尺寸精度编程有绝对编程和相对编程。
相对编程是指在加工轮廓曲线上,各线段的终点位置以该线段起点为坐标原点而确定的坐标系。
也就是说,相对编程的坐标原点经常在变换,连续位移时必然产生累积误差,绝对编程是在加工的全过程中,均有相对统一的基准点,即坐标原点,故累积误差较相对编程小。
数控车削工件时,工件径向尺寸的精度一般比轴向尺寸精度高,故在编写程序时,径向尺寸最好采用绝对编程,考虑到加工及编写程序的'方便,轴向尺寸常采用相对编程,但对于重要的轴向尺寸,最好采用绝对编程。

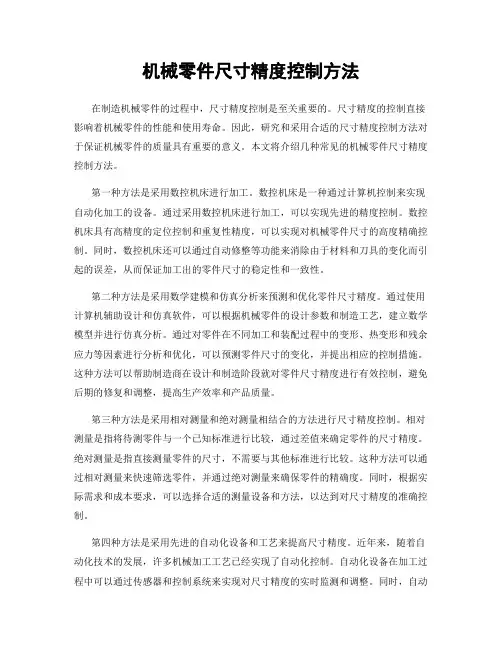

机械零件尺寸精度控制方法在制造机械零件的过程中,尺寸精度控制是至关重要的。
尺寸精度的控制直接影响着机械零件的性能和使用寿命。
因此,研究和采用合适的尺寸精度控制方法对于保证机械零件的质量具有重要的意义。
本文将介绍几种常见的机械零件尺寸精度控制方法。
第一种方法是采用数控机床进行加工。
数控机床是一种通过计算机控制来实现自动化加工的设备。
通过采用数控机床进行加工,可以实现先进的精度控制。
数控机床具有高精度的定位控制和重复性精度,可以实现对机械零件尺寸的高度精确控制。
同时,数控机床还可以通过自动修整等功能来消除由于材料和刀具的变化而引起的误差,从而保证加工出的零件尺寸的稳定性和一致性。
第二种方法是采用数学建模和仿真分析来预测和优化零件尺寸精度。
通过使用计算机辅助设计和仿真软件,可以根据机械零件的设计参数和制造工艺,建立数学模型并进行仿真分析。
通过对零件在不同加工和装配过程中的变形、热变形和残余应力等因素进行分析和优化,可以预测零件尺寸的变化,并提出相应的控制措施。
这种方法可以帮助制造商在设计和制造阶段就对零件尺寸精度进行有效控制,避免后期的修复和调整,提高生产效率和产品质量。
第三种方法是采用相对测量和绝对测量相结合的方法进行尺寸精度控制。
相对测量是指将待测零件与一个已知标准进行比较,通过差值来确定零件的尺寸精度。
绝对测量是指直接测量零件的尺寸,不需要与其他标准进行比较。
这种方法可以通过相对测量来快速筛选零件,并通过绝对测量来确保零件的精确度。
同时,根据实际需求和成本要求,可以选择合适的测量设备和方法,以达到对尺寸精度的准确控制。
第四种方法是采用先进的自动化设备和工艺来提高尺寸精度。
近年来,随着自动化技术的发展,许多机械加工工艺已经实现了自动化控制。
自动化设备在加工过程中可以通过传感器和控制系统来实现对尺寸精度的实时监测和调整。
同时,自动化设备还可以通过智能化的算法和优化控制来最大程度地提高尺寸精度。
与传统的手工操作相比,自动化设备具有更高的精度和稳定性,可以大大提高机械零件的尺寸精度。

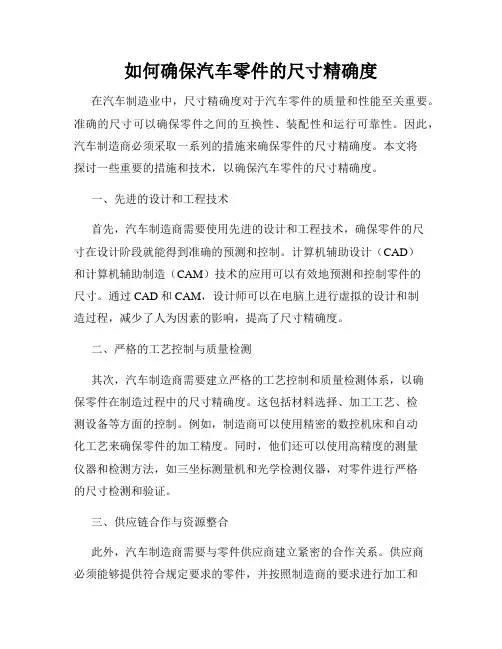

如何确保汽车零件的尺寸精确度在汽车制造业中,尺寸精确度对于汽车零件的质量和性能至关重要。
准确的尺寸可以确保零件之间的互换性、装配性和运行可靠性。
因此,汽车制造商必须采取一系列的措施来确保零件的尺寸精确度。
本文将探讨一些重要的措施和技术,以确保汽车零件的尺寸精确度。
一、先进的设计和工程技术首先,汽车制造商需要使用先进的设计和工程技术,确保零件的尺寸在设计阶段就能得到准确的预测和控制。
计算机辅助设计(CAD)和计算机辅助制造(CAM)技术的应用可以有效地预测和控制零件的尺寸。
通过CAD和CAM,设计师可以在电脑上进行虚拟的设计和制造过程,减少了人为因素的影响,提高了尺寸精确度。
二、严格的工艺控制与质量检测其次,汽车制造商需要建立严格的工艺控制和质量检测体系,以确保零件在制造过程中的尺寸精确度。
这包括材料选择、加工工艺、检测设备等方面的控制。
例如,制造商可以使用精密的数控机床和自动化工艺来确保零件的加工精度。
同时,他们还可以使用高精度的测量仪器和检测方法,如三坐标测量机和光学检测仪器,对零件进行严格的尺寸检测和验证。
三、供应链合作与资源整合此外,汽车制造商需要与零件供应商建立紧密的合作关系。
供应商必须能够提供符合规定要求的零件,并按照制造商的要求进行加工和检测。
因此,供应商的选择和管理至关重要。
汽车制造商应与优秀的供应商合作,共同致力于优化整个供应链,确保零件的尺寸精确度。
四、持续改进与技术创新最后,汽车制造商必须进行持续的改进和技术创新,以提高零件的尺寸精确度。
他们可以引入新的制造工艺和新的检测技术,以提高生产效率和产品质量。
同时,制造商还应该关注国内外先进的制造技术和行业标准,积极学习借鉴,使企业保持竞争力并提高零件尺寸的精确度。
总结起来,确保汽车零件的尺寸精确度是汽车制造业中的关键任务。
通过先进的设计和工程技术、严格的工艺控制与质量检测、供应链合作与资源整合以及持续改进与技术创新,汽车制造商能够有效地提高零件的尺寸精确度,从而保证汽车的质量和性能。

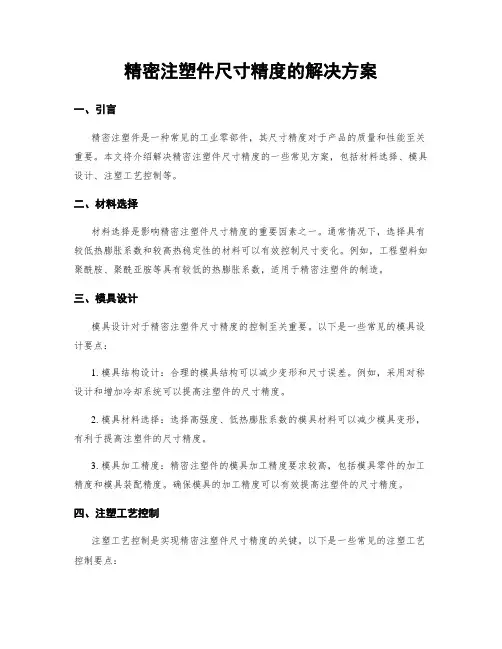

精密注塑件尺寸精度的解决方案一、引言精密注塑件是一种常见的工业零部件,其尺寸精度对于产品的质量和性能至关重要。
本文将介绍解决精密注塑件尺寸精度的一些常见方案,包括材料选择、模具设计、注塑工艺控制等。
二、材料选择材料选择是影响精密注塑件尺寸精度的重要因素之一。
通常情况下,选择具有较低热膨胀系数和较高热稳定性的材料可以有效控制尺寸变化。
例如,工程塑料如聚酰胺、聚酰亚胺等具有较低的热膨胀系数,适用于精密注塑件的制造。
三、模具设计模具设计对于精密注塑件尺寸精度的控制至关重要。
以下是一些常见的模具设计要点:1. 模具结构设计:合理的模具结构可以减少变形和尺寸误差。
例如,采用对称设计和增加冷却系统可以提高注塑件的尺寸精度。
2. 模具材料选择:选择高强度、低热膨胀系数的模具材料可以减少模具变形,有利于提高注塑件的尺寸精度。
3. 模具加工精度:精密注塑件的模具加工精度要求较高,包括模具零件的加工精度和模具装配精度。
确保模具的加工精度可以有效提高注塑件的尺寸精度。
四、注塑工艺控制注塑工艺控制是实现精密注塑件尺寸精度的关键。
以下是一些常见的注塑工艺控制要点:1. 注塑温度控制:合理控制注塑温度可以减少尺寸变化。
根据不同的注塑材料和产品要求,确定合适的注塑温度范围。
2. 注塑压力控制:控制注塑压力可以减少模具变形和尺寸误差。
根据产品的尺寸和结构特点,调整注塑压力以达到最佳的尺寸精度。
3. 注塑速度控制:控制注塑速度可以减少尺寸变形和表面缺陷。
根据产品的尺寸和形状,调整注塑速度以获得最佳的尺寸精度。
五、质量检验质量检验是确保精密注塑件尺寸精度的重要环节。
以下是一些常见的质量检验方法:1. 尺寸测量:使用精密测量工具如千分尺、投影仪等对注塑件的尺寸进行测量,与设计要求进行比较,以确定尺寸精度是否满足要求。
2. 表面质量检查:对注塑件的表面进行检查,包括表面光洁度、气泡、瑕疵等,以确保产品质量。
3. 功能性测试:根据产品的功能要求进行相应的功能性测试,以验证产品的性能和尺寸精度。
精密注塑件尺寸精度的解决方案尺寸精度是精密注塑件质量的重要指标之一,直接影响着产品的性能和使用寿命。
为了解决精密注塑件尺寸精度的问题,我们可以采取以下几个方面的解决方案。
1. 材料选择:选择合适的材料是保证注塑件尺寸精度的基础。
在选择材料时,需要考虑其热稳定性、收缩率、流动性等因素,以确保注塑件在注塑过程中不发生尺寸变化或变形。
2. 模具设计:模具是精密注塑件加工的关键。
在模具设计过程中,需要考虑以下几个因素:- 模具结构:合理的模具结构可以减少尺寸误差的产生。
例如,采用多腔模具可以减少注塑件的收缩变形。
- 冷却系统:设计合理的冷却系统可以提高注塑件的尺寸精度。
通过控制冷却时间和冷却速度,可以减少尺寸误差的产生。
- 模具材料:选择高硬度、高耐磨性的模具材料可以提高模具的使用寿命,减少尺寸误差的产生。
3. 注塑工艺控制:合理的注塑工艺控制是保证注塑件尺寸精度的关键。
在注塑过程中,需要注意以下几个方面:- 注塑温度:控制注塑温度可以减少尺寸误差的产生。
过高或过低的注塑温度都会导致尺寸偏差。
- 注塑压力:合理的注塑压力可以保证注塑件充分填充模具腔体,减少尺寸误差的产生。
- 注塑速度:控制注塑速度可以减少尺寸误差的产生。
过高的注塑速度会导致注塑件表面出现瑕疵,影响尺寸精度。
4. 检测与测量:对注塑件进行定期的检测与测量可以及时发现尺寸偏差,并采取相应的措施进行调整和修正。
常用的检测与测量方法包括:- 三坐标测量:通过三坐标测量仪对注塑件进行精确的尺寸测量,以确保其符合设计要求。
- 光学投影仪:利用光学原理对注塑件进行放大和测量,以检测尺寸偏差和形状缺陷。
- 量规和卡尺:通过传统的量具对注塑件进行尺寸测量,可以快速检测尺寸偏差。
综上所述,精密注塑件尺寸精度的解决方案包括材料选择、模具设计、注塑工艺控制和检测与测量。
通过合理的控制和调整这些因素,可以有效提高注塑件的尺寸精度,满足产品的质量要求。
精密注塑件尺寸精度的解决方案一、背景介绍精密注塑件是一种常见的工业零部件,广泛应用于汽车、电子、医疗器械等领域。
在制造过程中,尺寸精度是一个关键指标,直接影响产品的质量和性能。
因此,寻找解决精密注塑件尺寸精度问题的方案至关重要。
二、问题分析1.注塑件尺寸精度受到多种因素的影响,包括材料特性、模具设计、注塑工艺等。
2.尺寸精度问题可能表现为尺寸偏差、尺寸不一致、尺寸超出允许范围等。
三、解决方案针对精密注塑件尺寸精度问题,可以采取以下解决方案:1.材料选择选择具有良好热稳定性和机械性能的材料,以确保注塑件在制造过程中不会发生尺寸变化。
常用的材料包括聚酰亚胺、聚酰胺、工程塑料等。
2.模具设计合理设计模具结构,确保注塑件在注塑过程中能够保持稳定的尺寸。
模具设计应考虑以下因素:a.合理的冷却系统,以确保注塑件能够均匀冷却,避免尺寸变形。
b.合理的模腔设计,以确保注塑件能够充分填充模腔,避免出现尺寸不一致的问题。
c.合理的模具材料选择,以确保模具具有足够的刚性和耐磨性。
3.注塑工艺控制控制注塑工艺参数,确保注塑过程中尺寸精度的稳定性。
关键的工艺参数包括:a.注塑温度:根据材料特性和产品要求,确定合适的注塑温度范围。
b.注射速度:控制注射速度,避免过快或过慢导致尺寸偏差。
c.保压时间:合理设定保压时间,确保注塑件在冷却过程中保持稳定的尺寸。
d.模具温度:根据材料特性和产品要求,确定合适的模具温度。
4.质量控制建立严格的质量控制体系,包括原材料检验、模具检验、注塑过程监控等环节,确保产品尺寸精度的稳定性和一致性。
5.检测与测量使用合适的检测与测量设备,对注塑件的尺寸进行检测和测量。
常用的设备包括三坐标测量仪、投影仪等。
通过定期检测和测量,及时发现并解决尺寸精度问题。
6.持续改进不断优化和改进注塑件的尺寸精度解决方案,结合实际生产情况和市场需求,不断提升产品的尺寸精度,以满足客户的需求。
四、总结精密注塑件尺寸精度问题是一个复杂的工程问题,需要从材料、模具设计、注塑工艺等多个方面进行综合考虑和解决。
机械加工中获得工件尺寸精度的方法,主要有以下几种:(1)试切法即先试切出很小部分加工表面,测量试切所得的尺寸,按照加工要求适当调刀具切削刃相对工件的位置,再试切,再测量,如此经过两三次试切和测量,当被加工尺寸达到要求后,再切削整个待加工表面。
试切法通过“试切-测量-调整-再试切”,反复进行直到达到要求的尺寸精度为止。
例如,箱体孔系的试镗加工。
试切法达到的精度可能很高,它不需要复杂的装置,但这种方法费时(需作多次调整、试切、测量、计算),效率低,依赖工人的技术水平和计量器具的精度,质量不稳定,所以只用于单件小批生产。
金属加工微信,内容不错,值得关注!作为试切法的一种类型——配作,它是以已加工件为基准,加工与其相配的另—工件,或将两个(或两个以上)工件组合在一起进行加工的方法。
配作中最终被加工尺寸达到的要求是以与已加工件的配合要求为准的。
(2)调整法预先用样件或标准件调整好机床、夹具、刀具和工件的准确相对位置,用以保证工件的尺寸精度。
因为尺寸事先调整到位,所以加工时,不用再试切,尺寸自动获得,并在一批零件加工过程中保持不变,这就是调整法。
例如,采用铣床夹具时,刀具的位置靠对刀块确定。
调整法的实质是利用机床上的定程装置或对刀装置或预先整好的刀架,使刀具相对于机床或夹具达到一定的位置精度,然后加工一批工件。
在机床上按照刻度盘进刀然后切削,也是调整法的一种。
这种方法需要先按试切法决定刻度盘上的刻度。
大批量生产中,多用定程挡块、样件、样板等对刀装置进行调整。
调整法比试切法的加工精度稳定性好,有较高的生产率,对机床操作工的要求不高,但对机床调整工的要求高,常用于成批生产和大量生产。
(3)定尺寸法用刀具的相应尺寸来保证工件被加工部位尺寸的方法称为定尺寸法。
