75KW爱德利变频器

爱德利变频器服务电话：400-005-4988
爱德利变频器故障测试的常见方法
静态测试
1、测试整流电路
找到变频器内部直流电源的P端和N端，将万用表调到电阻X10档，红表棒接到P，黑表棒分别依到R、S、T，正常时有几十欧的阻值，且基本平衡。

相反将黑表棒接到P端，红表棒依次接到R、S、T，有一个接近于无穷大的阻值。

将红表棒接到N端，重复以上步骤，都应得到相同结果。

如果有以下结果，可以判定电路已出现异常，A.阻值三相不平衡，说明整流桥有故障.B.红表棒接P端时，电阻无穷大，可以断定整流桥故障或启动电阻出现故障。

2、测试逆变电路
将红表棒接到P端，黑表棒分别接U、V、W上，应该有几十欧的阻值，且各相阻值基本相同，反相应该为无穷大。

将黑表棒N端，重复以上步骤应得到相同结果，否则可确定逆变模块有故障。

动态测试
在表态测试结果正常以后，才可进行动态测试，即上电试机。

在上电前后必须注意以下几点：
1、上电之前，须确认输入电压是否有误，将380V电源接入220V级变频器之中会出现炸机（炸电容、压敏电阻、模块等）。

2、检查变频器各接插口是否已正确连接，连接是否有松动，连接异常有时可能会导致变频器出现故障，严重时会出炸机等情况。

3、上电后检测故障显示内容，并初步断定故障及原因。

4、如未显示故障，首先检查参数是否有异常，并将参数复归后，在空载（不接电机）情况下启动变频器，并测试U、V、W三相输出电压值。

如出现缺相、三相不平衡等情况，则模块或驱动板等有故障。

5、在输出电压正常（无缺相、三相平衡）的情况下，负载测试，尽量是满负载测试。

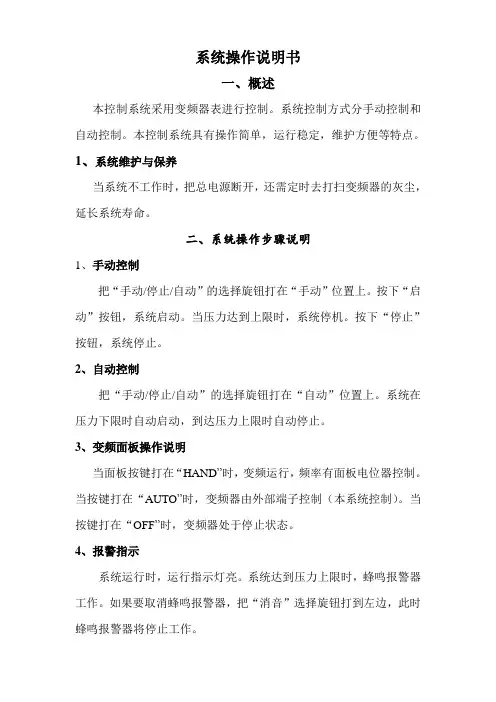

系统操作说明书
一、概述
本控制系统采用变频器表进行控制。

系统控制方式分手动控制和自动控制。

本控制系统具有操作简单，运行稳定，维护方便等特点。

1、系统维护与保养
当系统不工作时，把总电源断开，还需定时去打扫变频器的灰尘，延长系统寿命。

二、系统操作步骤说明
1、手动控制
把“手动/停止/自动”的选择旋钮打在“手动”位置上。

按下“启动”按钮，系统启动。

当压力达到上限时，系统停机。

按下“停止”按钮，系统停止。

2、自动控制
把“手动/停止/自动”的选择旋钮打在“自动”位置上。

系统在压力下限时自动启动，到达压力上限时自动停止。

3、变频面板操作说明
当面板按键打在“HAND”时，变频运行，频率有面板电位器控制。

当按键打在“AUTO”时，变频器由外部端子控制（本系统控制）。

当按键打在“OFF”时，变频器处于停止状态。

4、报警指示
系统运行时，运行指示灯亮。

系统达到压力上限时，蜂鸣报警器工作。

如果要取消蜂鸣报警器，把“消音”选择旋钮打到左边，此时蜂鸣报警器将停止工作。

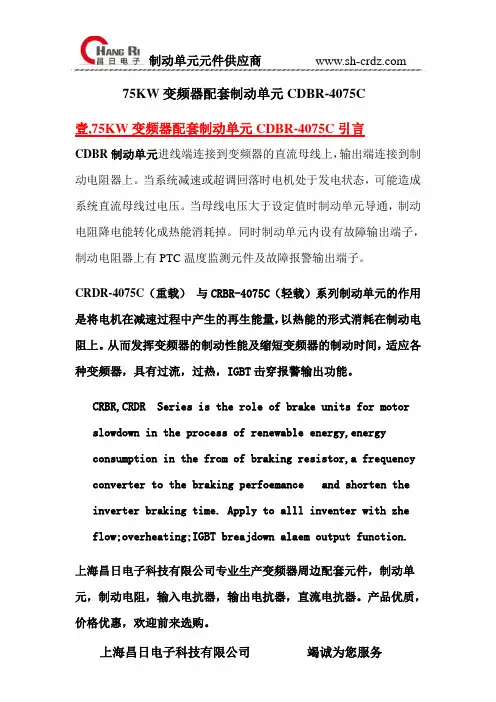

制动单元元件供应商75KW 变频器配套制动单元 CDBR-4075C 壹,75KW 变频器配套制动单元 CDBR-4075C 引言CDBR 制动单元进线端连接到变频器的直流母线上， 输出端连接到制 动电阻器上。

当系统减速或超调回落时电机处于发电状态，可能造成 系统直流母线过电压。

当母线电压大于设定值时制动单元导通，制动 电阻降电能转化成热能消耗掉。

同时制动单元内设有故障输出端子， 制动电阻器上有 PTC 温度监测元件及故障报警输出端子。

CRDR-4075C（重载） 与 CRBR-4075C（轻载）系列制动单元的作用 是将电机在减速过程中产生的再生能量， 以热能的形式消耗在制动电 阻上。

从而发挥变频器的制动性能及缩短变频器的制动时间， 适应各 种变频器，具有过流，过热，IGBT 击穿报警输出功能。

CRBR,CRDR Series is the role of brake units for motorslowdown in the process of renewable energy,energy consumption in the from of braking resistor,a frequency converter to the braking perfoemance and shorten theinverter braking time. Apply to alll inventer with zhe flow;overheating;IGBT breajdown alaem output function. 上海昌日电子科技有限公司专业生产变频器周边配套元件，制动单 元，制动电阻，输入电抗器，输出电抗器，直流电抗器。

产品优质， 价格优惠，欢迎前来选购。

上海昌日电子科技有限公司竭诚为您服务制动单元元件供应商贰，75KW 变频器配套制动单元 CDBR-4075C 参数表变频器功率 制动单元型号 75KW CDBR-4075C 制动单元系列 数量 峰值电流 Maximum Current 斩波电压 制动电阻 服务 CDBR, CRBR 一台 100A DC630，660,690,730， 760V CRRX-20KW/10RJ（可调 整) 一年三包额定电流 30A Rared Current 最小阻值 品牌 货期 13.6RJ 上海昌日 现货肆，75KW 变频器配套制动单元 CDBR-4075C 产品特点与优势 1.CDBR-4075C 制动单元概述。

-1-第二章 安装与配线2.1产品技术指标及规格额定电压、频率 三相 380V 50/60Hz输入电压允许变动范围320V~460V; 电压失衡率<3%; 频率±5% 电压 0~380V 频率0Hz ~ 500Hz输 出过载能力G2系列：额定电流*150% / 1分钟，额定电流*180% / 2秒；P2系列：额定电流*120% / 1分钟，额定电流*150% / 2秒。

控制方式 V/F 控制模拟端子输入最大输出频率的 0.1% 数字设定 0.01Hz面板模拟设定最大频率的 0.4 % 频率 设定 分辨 率外部脉冲最大频率的 0.1% 模拟设定最大输出频率的±0.2% 数字设定设定输出频率的±0.01% 频率精度外部脉冲设定最大输出频率的±0.1%V/F 曲线 （电压频率特性） 基准频率在5~500Hz 任意设定，可选择恒转矩、递减转矩1、递减转矩2共三类曲线 转矩提升手动设定：额定输出的0~20%自动提升：根据输出电流自动确定提升转矩 自动节能运行 根据负载情况，自动优化V/F 曲线，实现节能运行。

加、减速时间设定0.1~6000秒连续可设，S 型、直线型模式可选 能耗制动 电机输出额定转矩*75%制动 直流制动启动、停止时分别可选，动作频率0~15Hz ，电机额定电压*（0~15%），动作时间0~20.0秒、或持续动作自动限流功能 快速电流自动抑制能力，防止加速过程中及冲击性负载下频繁过流故障 电压失速防止保证减速过程中不发生过电压载波调整 载波频率1.5KHz ~ 15.0KHz 连续可调，最大限度降低电机噪声控 制 特 性频率设定 信模拟输入直流电压0~10V 、-10V~10V ，直流电流0~20mA （上、下限可选）数字设定 使用操作面板脉冲输入 0~50.000KHz （上、下限可选）启动信号 正转、反转、启动信号自保持（三线控制）可选定时器、计数器 内置定时器、计数器各一个，方便系统集成多段速控制功能/摆频运行 最多7段可编程多段速控制，每段速度的运行方向、运行时间分别可设。

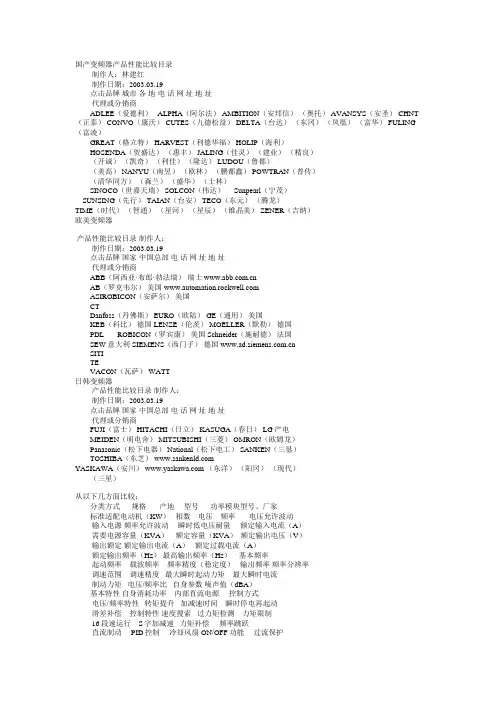

国产变频器产品性能比较目录制作人：林建红制作日期：2003.03.19点击品牌城市各地电话网址地址代理或分销商ADLEE（爱德利） ALPHA（阿尔法） AMBITION（安邦信）（奥托） AVANSYS（安圣） CHNT （正泰） CONVO（康沃） CUTES（九德松益） DELTA（台达）（东冈）（凤凰）（富华） FULING （富凌）GREAT（格立特） HARVEST（利德华福） HOLIP（海利）HOSENDA（贺盛达）（惠丰） JALING（佳灵）（建业）（精良）（开诚）（凯奇）（利佳）（隆达） LUDOU（鲁都）（美高） NANYU（南昱）（欧林）（鹏都鑫） POWTRAN（普传）（清华同方）（森兰）（盛华）（士林）SINOCO（世嘉天瑞） SOLCON（伟达）Sunpearl（宁茂）SUNSING（先行） TAIAN（台安） TECO（东元）（腾龙）TIME（时代）（智通）（星河）（星辰）（维晶美） ZENER（吉纳）欧美变频器产品性能比较目录制作人：制作日期：2003.03.19点击品牌国家中国总部电话网址地址代理或分销商ABB（阿西亚·布郎·勃法瑞）瑞士 AB（罗克韦尔）美国 ASIROBICON（安萨尔）美国CTDanfoss（丹佛斯） EURO（欧陆） GE（通用）美国KEB（科比）德国 LENZE（伦茨） MOELLER（默勒）德国PDL ROBICON（罗宾康）美国 Schneider（施耐德）法国SEW 意大利 SIEMENS（西门子）德国 SITITEVACON（瓦萨） WATT日韩变频器产品性能比较目录制作人：制作日期：2003.03.19点击品牌国家中国总部电话网址地址代理或分销商FUJI（富士） HITACHI（日立） KASUGA（春日） LG产电MEIDEN（明电舍） MITSUBISHI（三菱） OMRON（欧姆龙）Panasonic（松下电器） National（松下电工） SANKEN（三垦）TOSHIBA（东芝） YASKAWA（安川） （东洋）（阳冈）（现代）（三星）从以下几方面比较：分类方式规格产地型号功率模块型号、厂家标准适配电动机（KW）相数电压频率电压允许波动输入电源频率允许波动瞬时低电压耐量额定输入电流（A）需要电源容量（KVA）额定容量（KVA）额定输出电压（V）输出额定额定输出电流（A）额定过载电流（A）额定输出频率（Hz）最高输出频率（Hz）基本频率起动频率载波频率频率精度（稳定度）输出频率频率分辨率调速范围调速精度最大瞬时起动力矩最大瞬时电流制动力矩电压/频率比自身参数噪声值（dBA）基本特性自身消耗功率内部直流电源控制方式电压/频率特性转矩提升加减速时间瞬时停电再起动滑差补偿控制特性速度搜索过力矩检测力矩限制16段速运行 S字加减速力矩补偿频率跳跃直流制动 PID控制冷却风扇ON/OFF功能过流保护过压保护欠压保护过热保护输出接地保护保护功能输出短路保护输入缺相保护 I/O端子短路保护电机过载保护堵转保护欠载保护失速防止过热保护符合标准的推荐条件产品认证 CE标志保护等级工作位置安装海拔高度环境温度相对湿度使用环境污染等级大气压强正弦振动冲击自由下落 0-10V模拟电压输入 0（4）-20mA电流输入模拟输入模拟给定输入 PTC温度输入频率输出（0-20mA）控制回路模拟输出电流输出（0-20mA）接线端子容量数字输入点数容量继电器输出点数电压辅助电源点数线路电抗器电机电抗器滤波器制动单元电阻器可选件 I/O扩展卡通信卡PC软件控制面板面板安装组件面板连线变频器接地保护的原理是这样的:在变频器的内部的直流电源部分的输出(连接到逆变器)的两根线上分别有两个霍尔器件.在正常情况下,流出直流源(流入逆变器)的电流和流回直流源(从逆变器流回)的电流是相等的.两个霍尔器件上的电压是平衡的.一旦发生接地故障,流出直流源的电流同流回直流源的电流不等,两个两个霍尔器件上的电压不等,变频器检测到这种情况,就立刻发出报警信号,实施接地保护.所以接地保护的基本原理并不是靠出现了较大的接地短路电流来进行保护的.王仁祥：《矢量控制与直接转矩控制技术》矢量控制实现的基本原理是通过测量和控制异步电动机定子电流矢量，根据磁场定向原理分别对异步电动机的励磁电流和转矩电流进行控制，从而达到控制异步电动机转矩的目的。

爱德利变频器有全方位功能设计、体积小、操作简单，适用于任何应用三相感应马达的设备。

爱德利变频器设计专业、全系列全用美、日大品牌厂商部件，品质可靠。

使用寿命长。

3.1、尖端科技，极静噪音爱德利变频器使用改良提升性能的硬/软件。

展现寂静运转的完美性能。

3.2、采用智能型模块爱德利变频器，跨越IGBT等级，与日系产品同步采用符合UL规格之智能型模块(IPM module)。

有效提升高效率、出力大、发热量低、自动保护及稳定的品质。

3.3、扩大频率范围爱德利变频器多频率驱动器加大高低速比从0.5HZ-2000HZ. 及 S 曲线流畅ACC/DEC表现。

3.4、强化V/F 特色爱德利变频器提供固定转矩曲线 (F1) 降低转矩曲线(F2) 及 (F3) 供FAN/PUMP 驱动专用，可节省能源及调节运转及宽广的基本电压设定从30HZ-2000HZ，双重V/F 曲线表现。

3.5、强化人机接口功能爱德利变频器内建多样化的数位/ 模拟输入功能来符合更广宽的需求，人性化简易操作安装容易。

3.6、体积小, 容易安装爱德利变频器采用紧密轻巧的结构设计，让组装更容易，并可解决安装空间限制问题。

3.7、可外接煞车电阻爱德利变频器都内含煞车回路, 附有刹车电阻端子。

它可以提高在高频率启动/停止或者高速/ 低速转速变化大的使用条件的可靠度。

3.8、循环计时功能爱德利变频器可针对特别用途增设循环计时功能，不仅可节省成本，无须增加PLC 来执行计时控制，且使用更方便。

变频器新机（DIPM）优点：输出电流可通过硬件电路调整（生产），成本相对较低变频器新机（DIPM）缺点：设计要求与旧驱动板机同，但相对容量要小，市场考验不足，性能完善与提升还在进行中，性能与旧驱动板机仍存在一些差距变频器新机（DIPM）的适用范围：负载轻、负载变化小、无刹车要求的地方可广泛使用具体适应行业或机械：爬坡线、皮带输送线，插件线、塑料机、挤出机、风机、雕刻机（部分）变频器老机（IPM）缺点：输出电流完全不可调，成本较高变频器老机（IPM）优点：市场考验长，品质性能较稳定，容量较大、过载能力强变频器老机（IPM）的适用范围：负载较重、负载变化大、有刹车要求的地方建议使用具体适应行业或机械：纺织机、整烫机、验布机、网印机、离心机、工业洗衣机、切袋机、分条机、绕线机、塑料包装机、抛光机、木工机，门禁新机型号AS2-104D AS2-104DR AS2-104DH AS2-107D AS2-107DR AS2-107DH AS2-115D AS2-115DR AS2-115DH AS2-122D AS2-122DR AS2-122DH老机型号AS2-104 AS2-104R AS2-104H AS2-107 AS2-107R AS2-107HAS2-115 AS2-115R AS2-115HAS2-122 AS2-122R AS2-122H。

前 言感谢您选用深圳市爱德利电子有限公司生产的AE2系列通用型变频器。

本手册为AE2系列通用型变频器的使用手册，它将为您提供AE2系列变频器的安装、配线、功能参数、日常维护、故障诊断与排除等相关细则及注意事项。

为正确使用本系列变频器，充分发挥产品的卓越性能并确保使用者和设备的安全，在使用AE2系列变频器之前，请您务必详细阅读本手册。

不正确的使用可能会造成变频器运行异常、发生故障、降低使用寿命，乃至发生设备损坏、人身伤亡等事故！本使用手册为随机发送的附件，请妥善保管，以备今后对变频器进行检修和维护时使用。

由于致力于产品的不断改善，本公司所提供的资料如有变动，恕不另行通知。

深圳市爱德利电子有限公司目 录1 产品介绍 ………………………………………………………………………………………………………. 1.1 变频器型号说明 ………………………………………………………………………………………… 1.2 产品外观及各部件名称说明 ………………………………………………………………………….. 1.3 变频器系列型号 ……………………………………………………………………………………… 1.4 产品技术指标及规格 ………………………………………………………………………………… 2 变频器的安装 ……………………………………………………………………………………………… 2.1 安装环境要求 ………………………………………………………………………………………… 2.2 操作面板的拆卸及安装 ………………………………………………………………………………. 2.3 盖板的拆卸及安装 …………………………………………………………………………………….. 2.4 变频器的安装尺寸 …………………………………………………………………………………… 3 变频器的配线 ………………………………………………………………………………………………… 3.1 配线注意事项 ………………………………………………………………………………………… 3.2 外围元器件配线 ………………………………………………………………………………………… 3.3 变频器的基本配线 …………………………………………………………………………………… 3.4 主回路端子的配线 …………………………………………………………………………………….. 3.5 控制回路端子的配线 ………………………………………………………………………………… 4 变频器的操作及简单运行 ………………………………………………………………………………… 4.1 操作面板 ………………………………………………………………………………………………….. 4.2 面板基本功能及操作方法 ……………………………………………………………………………… 4.3 状态监控参数一览表 ………………………………………………………………………………… 4.4 变频器的简单运行 …………………………………………………………………………………….5 功能参数表 .................................................................................................................. 6 功能参数说明 ............................................................................................................ 6.1 基本运行参数组 ................................................................................................... 6.2 初级应用参数组 .................................................................................................... 6.3 模拟输入输出参数组 ............................................................................................... 6.4 数字输入输出参数组 ................................................................................................ 6.5 辅助运行参数组 ..................................................................................................... 6.6 多段速控制参数组 ................................................................................................. 6.7 高级运行参数组 ....................................................................................................... 6.8 摆频运行参数组 ...................................................................................................... 6.9 PID 控制参数组 ................................................................................................... 6.10 通信功能参数组 (1)1 12 244 4 4 577 7 9 9 101212 13 16 17 18 2828 32 35 37 40 44 46 47 49 526.11 特殊功能配置参数组 ............................................................................................. 7 故障诊断与对策 ............................................................................................................ 7.1 保护功能及对策 ...................................................................................................... 7.2 故障记录查寻 ............................................................................................................ 7.3 故障复位 ............................................................................................................... 8 维护与保养 .................................................................................................................. 8.1 日常检查与保养 ...................................................................................................... 8.2 易损部件的检查与更换 ............................................................................................. 8.3 存放 ........................................................................................................................ 8.4 保修 ..................................................................................................................... 9 使用范例 ..................................................................................................................... 9.1 面板控制起、停，面板电位器设置频率........................................................................ 9.2 外部端子起停控制、外部电压设定频率........................................................................ 9.3 外部起停控制方式、外部端子选择多段速运行............................................................... 9.4 面板控制起停，面板电位器设定运行频率，多台变频器联动控制 ....................................... 9.5 扶梯节能改造......................................................................................................... 附录一 RS485通信协议 ......................................................................................................... 1. 概述 ..................................................................................................................... 2. 总线结构及协议说明 ................................................................................................ 3. 帧格式的描述 ............................................................................................................. 4. 举例 ........................................................................................................................ 附录二 选件 ......................................................................................................................... 1. 操作面板和小操作面板的外观和安装尺寸 ........................................................................ 2. 制动电阻 ................................................................................................................... 3. 远程控制面板1............................................................................................................ 4. 远程控制面板2 (53)5555 56 565757 58 58 585959 59 59 60 61 6262 62 66 69 7272 73 74 74注意事项I 注意事项AE2系列通用型变频器适用于一般的工业三相交流异步电动机。

爱德利变频器参数1. 额定功率（Rated Power）：爱德利变频器的额定功率是指变频器能够连续输出的最大功率。

一般以千瓦（kW）为单位表示，该参数决定了变频器能够驱动的电机的最大功率。

2. 输入电压（Input Voltage）：爱德利变频器的输入电压是指变频器所能接受的电源电压。

通常有220V、380V等不同的电压等级。

3. 输出电压（Output Voltage）：爱德利变频器的输出电压是指变频器输出给电机的电压。

输出电压随着变频器的频率改变而改变，一般是根据电机的负载需求来进行调节。

4. 频率范围（Frequency Range）：爱德利变频器的频率范围是指变频器能够调节的输出频率的范围。

通常以赫兹（Hz）为单位表示，该参数决定了变频器能够控制电机运行的速度范围。

5. 输出功率（Output Power）：爱德利变频器的输出功率是指变频器输出给电机的功率。

输出功率是输入电压和输出电流之积，决定了变频器能够带动电机的功率大小。

6. 控制方式（Control Mode）：爱德利变频器的控制方式是指变频器实现对电机转速控制的方式。

常见的控制方式有V/F控制、矢量控制等。

7. 过载能力（Overload Capacity）：爱德利变频器的过载能力是指变频器能够承受的短时间过载电流。

过载能力越高，变频器在启动、加速和负载突变时的适应能力越强。

8. 效率（Efficiency）：爱德利变频器的效率是指变频器在输出功率和输入功率之比。

效率越高，能量转换损失越小，变频器的工作效率越高。

9. 调速范围（Speed Regulation Range）：爱德利变频器的调速范围是指变频器能够调节电机转速的范围。

调速范围越大，变频器控制电机转速的灵活性越高。

10. 上电自动运行（Power-on Auto Run）：爱德利变频器是否支持在上电后自动运行。

这个参数决定了变频器是否需要手动启动或者在供电中断后重新设置参数。

爱德利APxG3系列变频器常用参数：（x表示数字）一：与参数相关功能键：FUNC键为功能键，可用于参数修改选择，PROG键为记忆键，用于保存所设定的资料。

二：控制回路端子功能：10v（1）：外接电位器电源。

GND（2）：0V多功能模拟输入公共端。

IN（3）：外接电位器控制频率。

FA1/FA2（4/5）：多功能模拟输入端子。

H（6）：+10v控制电源端。

COM（7）：公共端。

FWD（8）：正转操作端。

REV（9）：反转操作端。

CF1/CF2（10/11）：多段速设定端子。

FT1/FT2（12/13）：多功能输入端子。

RST（14）：复位重新开机。

RUN（15）：运转中指示（开集极输出）。

ARR（16）频率到达指示（开集极输出）。

MET（17）：多功能模拟输出。

C（19）：报警继电器输岀公共端。

A/B（18/20）：报警继电器输出端。

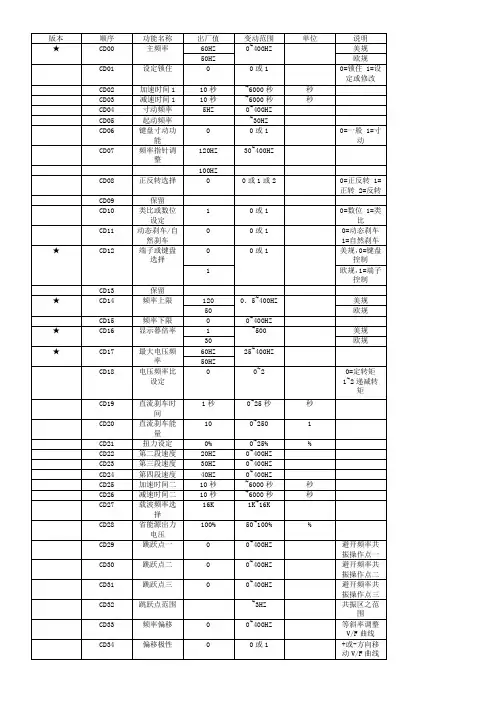

三：常用参数：*1*CD00：*2*CD01：参数锁定（0锁定1为可修改）。

*3*CD02/03：第一加/减速时间。

*4*CD04：寸动频率。

*5*CD05：最小起动频率。

*6*CD06：键盘正、反转作寸动功能设定：《0/1：无寸动/寸动功能》*7*CD07：频率指针为10v、1mA时对应之频率值。

*8*CD08：正、反转选择：《0：可正、反转；1：只正转；2：只反转》*9*CD10：频率指令來源：《0：由键盘；1：由外接电位器》*10*CD11：停车方式：《0/1：煞车/自由停车》*11*CD12：运转指令来源：《0/1：键盘/端子》*12*CD14/15：频率上/下限。

*13*CD16：转速倍率（60除以马达极对数之值）。

*14*CD17：最大电压时频率。

*15*CD18：电压频率比设定：《0：恒矩直线；1：递减转矩曲线2次方；2：递减转矩曲线3次方》*16*CD19/20：直流制动时间/电压（百分比）。

*17*CD21：转矩补偿（百分比）。

*18*CD27：载波频率。

-1-第二章 安装与配线2.1产品技术指标及规格额定电压、频率 三相 380V 50/60Hz输入电压允许变动范围320V~460V; 电压失衡率<3%; 频率±5% 电压 0~380V 频率0Hz ~ 500Hz输 出过载能力G2系列：额定电流*150% / 1分钟，额定电流*180% / 2秒；P2系列：额定电流*120% / 1分钟，额定电流*150% / 2秒。

控制方式 V/F 控制模拟端子输入最大输出频率的 0.1% 数字设定 0.01Hz面板模拟设定最大频率的 0.4 % 频率 设定 分辨 率外部脉冲最大频率的 0.1% 模拟设定最大输出频率的±0.2% 数字设定设定输出频率的±0.01% 频率精度外部脉冲设定最大输出频率的±0.1%V/F 曲线 （电压频率特性） 基准频率在5~500Hz 任意设定，可选择恒转矩、递减转矩1、递减转矩2共三类曲线 转矩提升手动设定：额定输出的0~20%自动提升：根据输出电流自动确定提升转矩 自动节能运行 根据负载情况，自动优化V/F 曲线，实现节能运行。

加、减速时间设定0.1~6000秒连续可设，S 型、直线型模式可选 能耗制动 电机输出额定转矩*75%制动 直流制动启动、停止时分别可选，动作频率0~15Hz ，电机额定电压*（0~15%），动作时间0~20.0秒、或持续动作自动限流功能 快速电流自动抑制能力，防止加速过程中及冲击性负载下频繁过流故障 电压失速防止保证减速过程中不发生过电压载波调整 载波频率1.5KHz ~ 15.0KHz 连续可调，最大限度降低电机噪声控 制 特 性频率设定 信模拟输入直流电压0~10V 、-10V~10V ，直流电流0~20mA （上、下限可选）数字设定 使用操作面板脉冲输入 0~50.000KHz （上、下限可选）启动信号 正转、反转、启动信号自保持（三线控制）可选定时器、计数器 内置定时器、计数器各一个，方便系统集成多段速控制功能/摆频运行 最多7段可编程多段速控制，每段速度的运行方向、运行时间分别可设。

-1-第二章 安装与配线2.1产品技术指标及规格额定电压、频率 三相 380V 50/60Hz输入电压允许变动范围320V~460V; 电压失衡率<3%; 频率±5% 电压 0~380V 频率0Hz ~ 500Hz输 出过载能力G2系列：额定电流*150% / 1分钟，额定电流*180% / 2秒；P2系列：额定电流*120% / 1分钟，额定电流*150% / 2秒。

控制方式 V/F 控制模拟端子输入最大输出频率的 0.1% 数字设定 0.01Hz面板模拟设定最大频率的 0.4 % 频率 设定 分辨 率外部脉冲最大频率的 0.1% 模拟设定最大输出频率的±0.2% 数字设定设定输出频率的±0.01% 频率精度外部脉冲设定最大输出频率的±0.1%V/F 曲线 （电压频率特性） 基准频率在5~500Hz 任意设定，可选择恒转矩、递减转矩1、递减转矩2共三类曲线 转矩提升手动设定：额定输出的0~20%自动提升：根据输出电流自动确定提升转矩 自动节能运行 根据负载情况，自动优化V/F 曲线，实现节能运行。

加、减速时间设定0.1~6000秒连续可设，S 型、直线型模式可选 能耗制动 电机输出额定转矩*75%制动 直流制动启动、停止时分别可选，动作频率0~15Hz ，电机额定电压*（0~15%），动作时间0~20.0秒、或持续动作自动限流功能 快速电流自动抑制能力，防止加速过程中及冲击性负载下频繁过流故障 电压失速防止保证减速过程中不发生过电压载波调整 载波频率1.5KHz ~ 15.0KHz 连续可调，最大限度降低电机噪声控 制 特 性频率设定 信模拟输入直流电压0~10V 、-10V~10V ，直流电流0~20mA （上、下限可选）数字设定 使用操作面板脉冲输入 0~50.000KHz （上、下限可选）启动信号 正转、反转、启动信号自保持（三线控制）可选定时器、计数器 内置定时器、计数器各一个，方便系统集成多段速控制功能/摆频运行 最多7段可编程多段速控制，每段速度的运行方向、运行时间分别可设。
