爱德利变频器G2系列说明书

  • 格式：pdf
  • 大小：632.82 KB
  • 文档页数：22

下载文档原格式

  / 22

合集下载

变频器的调试手册.

变频器的调试手册.
所有电缆，即可对其进行现场调试. 调试过程 包括空载通电检查、带载试运行、参数设置等。
Fe 变频器采用多种运行控制方式启动，用户需综合现场控制要求，选择合适的控制方 式。尽量选择更简单的接线方式进行控制，以免造成不必要的混乱和电磁干扰。
该系列变频器的参数在我们出厂时已经有所设置, 用户需根据需要重新设置参数,且某 些参数在设定时应逐渐调节,并带载测试。不要一次调节过多,而造成过犹不及。
4.1.1 【b00】=0 ..................................................................................................... - 12 4.1.2 【b00】=1 ..................................................................................................... - 12 4.1.3 【b00】=2 ..................................................................................................... - 14 4.1.4 【b00】=3 ..................................................................................................... - 14 4.1.5 【b00】=4 ..................................................................................................... - 14 4.1.6 【b00】=5，6 ............................................................................................... - 15 4.1.7 运转方向【E37】 ......................................................................................... - 15 4.2 Fe 变频器频率指令来源选择.................................................................................. - 16 4.2.1 固定频率设定................................................................................................ - 16 -

AS2-IPM变频器

AS2-IPM变频器

A S2-I P M变频器-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIANAS2-IPM的含义：AS2，台湾品牌ATL：爱德利变频器，AS2系列，外观专利号：3526762。

AS 即为爱德利公司为其变频器命名的系列名称。

2代表电压等级，220V。

IPM，很多人还把字母“I”看成了数字“1”，说是AS2-1PM，实际上IPM 是一种模块的命名，优于IGBT等级；由日本三菱公司生产的符合UL规格之智能型模块(IPM module)，通常为日系产品使用的。

IPM提升高效率、出力大、发热量低、自动保护及稳定的品质，所以被台湾爱德利变频器设计开发者选用。

为了凸现核心部件，爱德利公司在面壳标示上印刷了出来，从而造就了AS2系列变频器的又一通俗的命名：AS2-IPM。

实际就是AS2标准型变频器面壳上有印刷：AS2-IPM字样，具体如下图所示：但实际说到AS2-IPM，并不能100%确定型号，只是确认了是台湾爱德利的品牌，且为AS2系列的变频器。

作为真正的用户订购时，需详明看到侧面的铭牌标示，就是MODEL后面标示，如下图所标的AS2-115AS2-IPM型号大全用户订购AS2-IPM变频器，还需详细说明适配电机功率，有无需要外接线之类的，应用场合如何：对刹车、起动、负载、有无需用到2000HZ的高频率等。

因为虽然我们这一款的变频器只有0.4KW,0.75KW,1.5KW,2.2KW四个功率档.但要加上标准型\远接型\高频型(高速型)的区分的话,型号也有12类.具体有: AS2-104 AS2-IPM系列,单相220V,0.4KW标准型的变频器AS2-104R AS2-IPM系列,单相220V,0.4KW远接型的变频器AS2-104H AS2-IPM系列,单相220V,0.4KW高频型的变频器AS2-107 AS2-IPM系列,单相220V,0.75KW标准型的变频器AS2-107R AS2-IPM系列,单相220V,0. 75KW远接型的变频器AS2-107H AS2-IPM系列,单相220V,0. 75KW高频型的变频器AS2-115 AS2-IPM系列,单相220V,1.5KW标准型的变频器AS2-115R AS2-IPM系列,单相220V, 1.5KW远接型的变频器AS2-115H AS2-IPM系列,单相220V, 1.5KW高频型的变频器AS2-122 AS2-IPM系列,单相220V,2.2KW标准型的变频器AS2-122R AS2-IPM系列,单相220V,2.2KW远接型的变频器AS2-122H AS2-IPM系列,单相220V,2.2KW高频型的变频器AS2-IPM系列变频器尺寸图：AS2-IPM系列变频器功能及特点：超小体积，容易安装；提供数位及电位器调速，方便操作；内置8段速设置；大范围V/F应用曲线，适合各类电机选用；多台变频器比例运行功能；多种完善保护功能；内置自动电阻，并提供外接制动电阻端子；外接端子控制功能丰富，方便自动化控制；AS2-IPM的优势及功能特点:1.采用智能型模块爱德利变频器，AS2系列,跨越IGBT等级，与日系产品同步采用符合UL规格之智能型模块(IPM module),生产厂商:日本三菱。

变频器说明书汇总.tmp

变频器说明书汇总.tmp

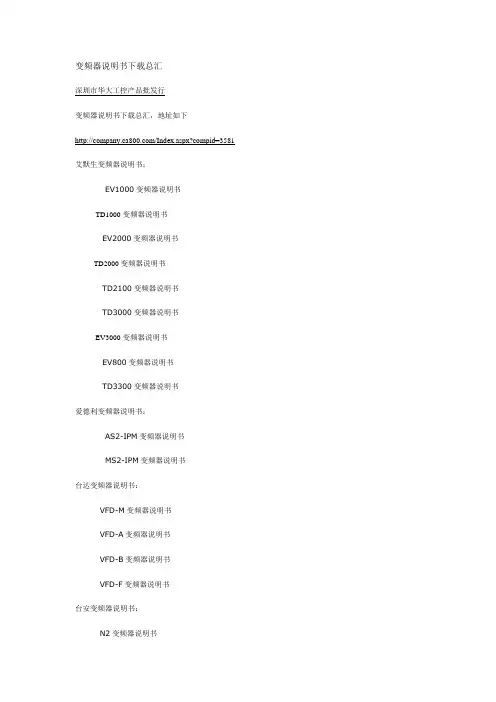

变频器说明书下载总汇深圳市华大工控产品批发行变频器说明书下载总汇，地址如下/Index.aspx?compid=3581 艾默生变频器说明书：EV1000变频器说明书TD1000变频器说明书EV2000变频器说明书TD2000变频器说明书TD2100变频器说明书TD3000变频器说明书EV3000变频器说明书EV800变频器说明书TD3300变频器说明书爱德利变频器说明书：AS2-IPM变频器说明书MS2-IPM变频器说明书台达变频器说明书：VFD-M变频器说明书VFD-A变频器说明书VFD-B变频器说明书VFD-F变频器说明书台安变频器说明书：N2变频器说明书V2变频器说明书SANCH变频器说明书：SA变频器说明书S1100变频器说明书SE变频器说明书S800变频器说明书S2000变频器说明书东元变频器说明书：7200MA变频器说明书7200CX变频器说明书7300PA变频器说明书7200GS变频器说明书士林变频器说明书：SB变频器说明书SH变频器说明书SL变频器说明书SS变频器说明书松下变频器说明书：VFO变频器说明书VF100变频器说明书三菱变频器说明书：S500变频器说明书D700变频器说明书E700变频器说明书A700变频器说明书F700变频器说明书欧姆龙变频器说明书：3G3JV变频器说明书易能变频器说明书：EDS800变频器说明书EDS1000变频器说明书EDS2000变频器说明书西林变频器说明书：EH600M变频器说明书EH600A变频器说明书英威腾变频器说明书：。

德力西变频器说明书操作手册-制动单元

德力西变频器说明书操作手册-制动单元
RL1 和 RL2 是制动电阻的接线端子，应正确连接到制动电 阻上。制动电阻的阻值和功率应该经过正确选配。
NC1 和 NC2 是内部的故障保护触点输出，默认为常闭状 态。当制动单元内部出现过热等故障时，内部触点会自动断开。
第6页
CDI-BR 系列能耗制动单元
2.3 主回路配线规格
配线时必须使用绝缘等级和截面都满足标准的电缆。
ACTIVE 制动单元制动时，此灯亮 620~700 电压等级指示
3.3 功能码说明
功能码 P0.00 P0.01 P0.02 P0.03 P0.04 P0.05 P0.06 P0.07 P0.08 P0.09 P0.10 P0.11 P0.12 P0.13 P0.14
名称 电压校正系数 制动开启电压 制动使用率 故障试恢复次数 故障试恢复时间 故障继电器动作选择 故障纪录 1 故障纪录 2 故障纪录 3 故障纪录 4 直流电压值 运行时间(H) 运行时间(M) 运行时间(S) 故障纪录清除
1.4Ω
450 KW
13.6Ω/7
※ 注：
500 KW
13.6Ω/8
适配电阻中，如 13.6Ω/4 为 4 个 13.6Ω的电阻并联使用。 75~132KW 可使用 2 个 CDI-BR-100 并联。 160~315KW 也可以使用 3 个或 4 个 CDI-BR-100 并联。
※ 提示：
额定电流是指制动单元工作时的最大平均电流。
CDI-BR 系列能耗制动单元
第一章 型号与规格
1.1 产品型号
型号
额定 峰值 适配变 最小 推荐适
电流 电流 频器
电阻 配电阻
15KW
40Ω
18 KW
30Ω
CDI-BR-50 9A 50A 22 KW 15Ω 30Ω

AE2变频器说明书

AE2变频器说明书

前 言感谢您选用深圳市爱德利电子有限公司生产的AE2系列通用型变频器。

本手册为AE2系列通用型变频器的使用手册，它将为您提供AE2系列变频器的安装、配线、功能参数、日常维护、故障诊断与排除等相关细则及注意事项。

为正确使用本系列变频器，充分发挥产品的卓越性能并确保使用者和设备的安全，在使用AE2系列变频器之前，请您务必详细阅读本手册。

不正确的使用可能会造成变频器运行异常、发生故障、降低使用寿命，乃至发生设备损坏、人身伤亡等事故！本使用手册为随机发送的附件，请妥善保管，以备今后对变频器进行检修和维护时使用。

由于致力于产品的不断改善，本公司所提供的资料如有变动，恕不另行通知。

深圳市爱德利电子有限公司目 录1 产品介绍 ………………………………………………………………………………………………………. 1.1 变频器型号说明 ………………………………………………………………………………………… 1.2 产品外观及各部件名称说明 ………………………………………………………………………….. 1.3 变频器系列型号 ……………………………………………………………………………………… 1.4 产品技术指标及规格 ………………………………………………………………………………… 2 变频器的安装 ……………………………………………………………………………………………… 2.1 安装环境要求 ………………………………………………………………………………………… 2.2 操作面板的拆卸及安装 ………………………………………………………………………………. 2.3 盖板的拆卸及安装 …………………………………………………………………………………….. 2.4 变频器的安装尺寸 …………………………………………………………………………………… 3 变频器的配线 ………………………………………………………………………………………………… 3.1 配线注意事项 ………………………………………………………………………………………… 3.2 外围元器件配线 ………………………………………………………………………………………… 3.3 变频器的基本配线 …………………………………………………………………………………… 3.4 主回路端子的配线 …………………………………………………………………………………….. 3.5 控制回路端子的配线 ………………………………………………………………………………… 4 变频器的操作及简单运行 ………………………………………………………………………………… 4.1 操作面板 ………………………………………………………………………………………………….. 4.2 面板基本功能及操作方法 ……………………………………………………………………………… 4.3 状态监控参数一览表 ………………………………………………………………………………… 4.4 变频器的简单运行 …………………………………………………………………………………….5 功能参数表 .................................................................................................................. 6 功能参数说明 ............................................................................................................ 6.1 基本运行参数组 ................................................................................................... 6.2 初级应用参数组 .................................................................................................... 6.3 模拟输入输出参数组 ............................................................................................... 6.4 数字输入输出参数组 ................................................................................................ 6.5 辅助运行参数组 ..................................................................................................... 6.6 多段速控制参数组 ................................................................................................. 6.7 高级运行参数组 ....................................................................................................... 6.8 摆频运行参数组 ...................................................................................................... 6.9 PID 控制参数组 ................................................................................................... 6.10 通信功能参数组 (1)1 12 244 4 4 577 7 9 9 101212 13 16 17 18 2828 32 35 37 40 44 46 47 49 526.11 特殊功能配置参数组 ............................................................................................. 7 故障诊断与对策 ............................................................................................................ 7.1 保护功能及对策 ...................................................................................................... 7.2 故障记录查寻 ............................................................................................................ 7.3 故障复位 ............................................................................................................... 8 维护与保养 .................................................................................................................. 8.1 日常检查与保养 ...................................................................................................... 8.2 易损部件的检查与更换 ............................................................................................. 8.3 存放 ........................................................................................................................ 8.4 保修 ..................................................................................................................... 9 使用范例 ..................................................................................................................... 9.1 面板控制起、停，面板电位器设置频率........................................................................ 9.2 外部端子起停控制、外部电压设定频率........................................................................ 9.3 外部起停控制方式、外部端子选择多段速运行............................................................... 9.4 面板控制起停，面板电位器设定运行频率，多台变频器联动控制 ....................................... 9.5 扶梯节能改造......................................................................................................... 附录一 RS485通信协议 ......................................................................................................... 1. 概述 ..................................................................................................................... 2. 总线结构及协议说明 ................................................................................................ 3. 帧格式的描述 ............................................................................................................. 4. 举例 ........................................................................................................................ 附录二 选件 ......................................................................................................................... 1. 操作面板和小操作面板的外观和安装尺寸 ........................................................................ 2. 制动电阻 ................................................................................................................... 3. 远程控制面板1............................................................................................................ 4. 远程控制面板2 (53)5555 56 565757 58 58 585959 59 59 60 61 6262 62 66 69 7272 73 74 74注意事项I 注意事项AE2系列通用型变频器适用于一般的工业三相交流异步电动机。

DEX2000变频器说明书

DEX2000变频器说明书

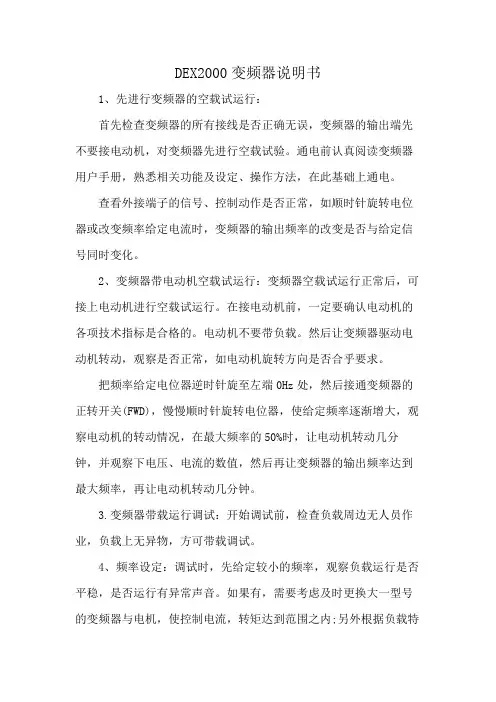

DEX2000变频器说明书
1、先进行变频器的空载试运行：
首先检查变频器的所有接线是否正确无误，变频器的输出端先不要接电动机，对变频器先进行空载试验。

通电前认真阅读变频器用户手册，熟悉相关功能及设定、操作方法，在此基础上通电。

查看外接端子的信号、控制动作是否正常，如顺时针旋转电位器或改变频率给定电流时，变频器的输出频率的改变是否与给定信号同时变化。

2、变频器带电动机空载试运行：变频器空载试运行正常后，可接上电动机进行空载试运行。

在接电动机前，一定要确认电动机的各项技术指标是合格的。

电动机不要带负载。

然后让变频器驱动电动机转动，观察是否正常，如电动机旋转方向是否合乎要求。

把频率给定电位器逆时针旋至左端0Hz处，然后接通变频器的正转开关(FWD)，慢慢顺时针旋转电位器，使给定频率逐渐增大，观察电动机的转动情况，在最大频率的50%时，让电动机转动几分钟，并观察下电压、电流的数值，然后再让变频器的输出频率达到最大频率，再让电动机转动几分钟。

3.变频器带载运行调试：开始调试前，检查负载周边无人员作业，负载上无异物，方可带载调试。

4、频率设定：调试时，先给定较小的频率，观察负载运行是否平稳，是否运行有异常声音。

如果有，需要考虑及时更换大一型号的变频器与电机，使控制电流，转矩达到范围之内;另外根据负载特
性，设置合理的加减速时间，保障运行及启动时变频器不报过流故障。

LG变频器iGA说明书

LG变频器iGA说明书

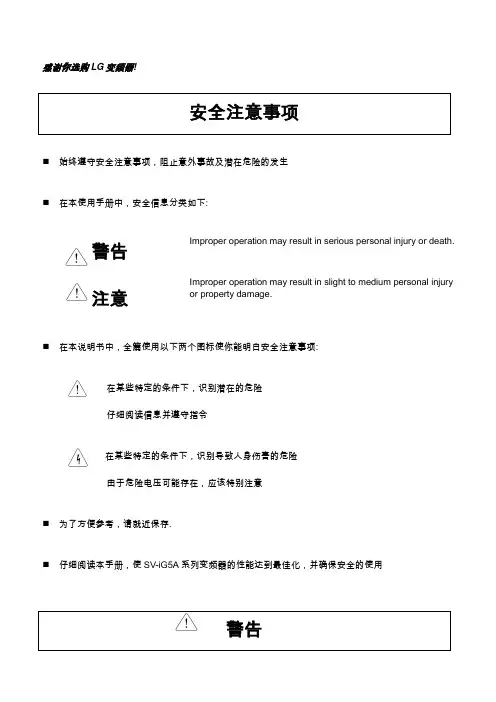

(3) 试运行
在运行前检查所有参数，根据负载类型修改参数值。 始终在本说明书标定的电压范围内使用，否则，可能导致变频器损坏。
(4) 操作防范
当选择自动重启动功能时，由于电机会在故障停止后突然再启动，所以应远离设备。 操作面板上的“STOP”键仅在相应功能设置已经被设定时才有效，特殊情况应准备紧急停止开
CHAPTER 3 - 配线 ............................................................................................. 错误!未定义书签。 3.1 端子配线 .................................................................................................... 错误!未定义书签。 3.2 电源端子块连线说明................................................................................... 错误!未定义书签。 3.3 控制端子说明 ............................................................................................. 错误!未定义书签。 3.4 PNP/NPN 选择和通讯项的连接 ...........................................................................................3-6
CHAPTER 4 - 基本配置...................................................................................... 错误!未定义书签。 4.1 外围设备到变频器的连接............................................................................ 错误!未定义书签。 4.2 推荐 MCCB, 漏电断路器(ELB)和磁性接触器 .......................................................................4-2 4.3 推荐 AC/DC 阻抗器 .............................................................................................................4-2

台湾爱德利AV1系列应用说明书

台湾爱德利AV1系列应用说明书

产品介绍11. 产品介绍1.1. 变频器型号说明AV 1 – 4 T 0015 AAV 系列：矢量型 AE 系列：通用型 产品开发系列号 电压等级 2：220V 4：380V A： 不带 RS485 接口及内置制动单元 表示功率大小：0015：1.5KW电压相数：T：三相 S：单相1.21.2.1产品外观及各部件名称说明Ⅰ类变频器外观操作面板AV1壳体RS485接口远程键盘接口控制回路电缆入口主回路电缆入口底部安装孔图 1-1 Ⅰ类变频器部件名称适用机型：AV1-2S0002～AV1-2S0007/AV1-4T0004～AV1-4T0007AV1 系列小功率变频器使用手册2产品介绍1.2.2Ⅱ类变频器外观操作面板AV1壳体 侧板 RS485接口 远程键盘入口 控制回路电缆入口 盖板 主回路电缆入口底部安装孔图 1-2 Ⅱ类变频器部件名称适用机型：AV1-2S0015～AV1-2S0022/AV1-4T0015～AV1-4T00371.3变频器系列型号变频器型号 AV1-2S0002 AV1-2S0004 AV1-2S0007 AV1-2S0015 AV1-2S0022 AV1-4T0004 AV1-4T0007 AV1-4T0015 AV1-4T0022 AV1-4T0037 额定容量（KVA） 0.69 1.1 1.9 2.9 3.8 1.3 1.5 2.4 3.6 5.6 额定输出电流（A） 1.8 3.0 5.0 7.5 10.0 2.0 2.3 3.7 5.5 8.5 适配电机功率（KW） 0.25 0.4 0.75 1.5 2.2 0.4 0.75 1.5 2.2 3.7AV1 系列小功率变频器使用手册产品介绍31.4 产品技术指标及规格三相（4T****）380V；50/60Hz 输 额定电压、频率 入 电压允许变动范围 三相（4T****）320V ~ 460V 输 频率 出 过载能力 电压 三相（4T****）0 ~ 380V 0~600Hz 110% 长期； 150% 1 分钟； 180% 2 秒 单相（2S****）220V； 50/60Hz 单相（2S****）170V ~ 270V 单相（2S****） 0~220VV/F 控制、无传感器电流矢量控制 控制方式 频率 模拟端输入 最大输出频率的 0.1% 设定 分辨 数字设定 0.01Hz 率 控 制 特 性 频率 模拟输入 精度 数字输入 V/F 曲线 (电压频率 特性） V/F 转矩提升 控制 自动限流 与限压 电压频率 特性 无 感 转矩特性 控 矢 量 电机参数 制 控 制 自测定 特 电流与电压 性 抑制 运行中欠压抑制 多段速与摆频运行 典 型 功 PID 控制 RS485 通讯 频率 设定 数字输入 OC 端子 模拟输入 最大输出频率的 0.2%以内 设定输出频率的 0.01%以内 基准频率在 5～600Hz 任意设定，多节点 V/F 曲线任意设定、亦可选则恒转 矩、低减转矩 1、低减转矩 2 三种固定曲线 手动设定：额定输出的 0.0～20.0%；自动提升：根据输出电流自动确定提升 转矩 无论在加速、减速或稳定运行过程中，皆自动侦测电机定子电流和电压，依 据独特算法将其抑制在允许的范围内，将系统故障跳闸的可能性减至最小 根据电机参数和独特算法自动调整输出压频比 1Hz 时，额定转矩的 150%；转速稳定精度：0.1% 不受任何限制，在电机静态下完成参数的自动检测，以获得最佳控制效果 全程电流闭环控制、完全避免电流冲击，具备完善的过电压抑制功能 特别针对低电网电压和电网电压频繁波动的用户，即使在低于允许的电压范 围内，系统亦可依据独特之算法和残能分配策略，维持最长可能的运行时间 8 段可编程多段速控制、6 种运行模式可选。

AE2操作说明书中文版

AE2操作说明书中文版

图-1 变频器铭牌数据
本公司在产品的制造、包装、运输等方面有严 格的质量保证体系，但万一发生某种疏漏，请速与 本公司或当地的代理商联系，我们将在第一时间为 您解决问题。
2.2 配线
2.2.1. 配线时，线径规格选定请依照电工法规定 实施配线，必须由合格的专业技术人员进 行配线操作。
2.2.2. 确定变频器的电源处于完全断开的情况 下，方可打开面板进行配线作业。
TYPE: SOURCE: OUTPUT: SERIAL No.:
AE1-4T0220 3PH 380V 50/60Hz 29.6KVA 45A 0123456789
SHENZHEN ATLEE ELECTRONIC CO.,LTD MADE IN CHINA
变频器型号 额定输入电压相数、电压及频率 额定输出容量及电流 产品序列号 条形码
时略有增加，属正常现象。 3.3. 普通电动机长期低速运行，由于散热效果变
差，会影响电机寿命，此时应选择专用的变 频电机或减轻电机负载。 3.4. 在海拔高度超过 1000 米的条件下，变频器 应降额使用，每增加 1500 米高度输出电流 约降额 10%。 若使用环境超出变频器的允许条件，请向厂家 咨询。
2 变频器的安装 ……………………………………………………………………………………………… 10 2.1 安装环境要求 ………………………………………………………………………………………… 10 2.2 操作面板的拆卸及安装 ……………………………………………………………………………….11 2.3 盖板的拆卸及安装 ……………………………………………………………………………………..11 2.4 变频器的安装尺寸 …………………………………………………………………………………… 12

EYL-DC2C说明书(模块外置型带告警)(1)

EYL-DC2C说明书(模块外置型带告警)(1)
关闭状态，可手动开启。
2. 技术参数
参数
参数值
工作环境
温度≤45℃；湿度≤85%；无剧烈运动和冲击；无腐蚀气体和导电尘埃
工作电源
单相 220V AC 或 双相/三相 380V AC ，50HZ±5%
驱动能力
放电可控硅模块≤1000A
动作输出
2 路输出，每组容量 DC24V/200mA
整机功耗
≤30W
调整状态。该状态下第一次接收到焊接启动信号后，电极头下压，直至接收到第二次焊 接启动信号电极头才抬起，整个过程不放电。该状态可用来查看上下电极（模具）位置 是否准确。再短按“调整”键，“调整状态指示灯”常亮，进入机械调整状态。 手动泄放：短按“泄放”键，使“泄放指示灯”亮，则进入手动泄放状态，电容通过泄 放电阻放电。再短按“泄放”键，使“泄放指示灯”灭，则退出手动泄放状态。 计数清零：常规状态下长按（约 2 秒）“清零”键，主窗口计数值归 0。 切换焊接规范：短按“规范”键，可从 1~5 循环切换焊接规范。
不烧模块和限流电阻：多重检测确保不出现充放电模块同时开启导致烧坏模块和电炉丝 现象。即便在放电可控硅因故障或老化而短路时，控制器也可以自动进入保护模式保证 电路的安全。
电容电压自动调节：控制器自动对电容泄漏电流进行补偿以保证电压恒定。手动设置焊 接电压时，电容电压自动随设置的焊接电压值做相应调节。
1. 产品特性...................................................................................................3 2. 技术参数...................................................................................................3

2_1_2_艾德利320说明书V2.05

2_1_2_艾德利320说明书V2.05
● 严禁用潮湿的手进行操作。 ● 存贮时间超过 1 年以上的变频器，上电时应先用调压器逐渐
升压至额定值，否则有触电和爆炸的危险。 危 ● 上电后不要触及变频器内部， 更不要把棒材或其他物体放入 险
变频器内，否则会导致触电死亡或变频器无法正常工作。 ● 变频器在通电过程中，请勿打开面盖， 否则有触电的危险。 ● 慎用停电再起动功能，否则有可能造成人身伤亡事故。
● 若超过 50Hz 运行，必须确保电机轴承及机械装置使用时的速
度范围。
● 减速箱及齿轮等需要润滑的机械装置不宜长期低速运行，否
则将降低其使用寿命甚至损坏设备。
● 普通电机在低频运行时，由于散热效果变差，必须降额使
用，若为恒转矩负载，则必须采用电机强迫散热方式或采用
警
变频专用电机。
告
● 长时间不使用的变频器请务必将输入电源切断，以免因异物
提 本符号向用户提示一些有用的信息。 示
下列两种图标是对以上标志的补充说明： 禁 表示绝对不可做的事情。 止
强 表示一定要做的事情。 制
1.2 使用范围 注 ● 本变频器适用于一般的工业用三相交流异步电动机。 意
● 在因变频器故障或工作错误可能威胁生命或危害人体的设备
（核动力控制设备、宇航设备、交通工具用设备、生命支持
危 ● 变频器在通电运行过程中，请勿打开面盖或进行配线作业，
险
否则有触电的危险。
● 实施配线、检查等作业时，须在关闭电源 10 分钟后进行，否
则有触电的危险。
● 请勿安装使用元件损坏或缺失的变频器，以防发生人身意外
及财产损失。
● 主回路端子与电缆必须牢固连接， 否则因接触不良可能造成
警
变频器的损坏。
第三章 储存及安装…………………………………………………………………15 3.1 储存………………………………………………………………………15 3.2 安装场所及环境…………………………………………………………15 3.3 安装空间及方向…………………………………………………………15

爱德利变频器G2系列说明书

爱德利变频器G2系列说明书

-1-第二章 安装与配线2.1产品技术指标及规格额定电压、频率 三相 380V 50/60Hz输入电压允许变动范围320V~460V; 电压失衡率<3%; 频率±5% 电压 0~380V 频率0Hz ~ 500Hz输 出过载能力G2系列：额定电流*150% / 1分钟，额定电流*180% / 2秒；P2系列：额定电流*120% / 1分钟，额定电流*150% / 2秒。

控制方式 V/F 控制模拟端子输入最大输出频率的 0.1% 数字设定 0.01Hz面板模拟设定最大频率的 0.4 % 频率 设定 分辨 率外部脉冲最大频率的 0.1% 模拟设定最大输出频率的±0.2% 数字设定设定输出频率的±0.01% 频率精度外部脉冲设定最大输出频率的±0.1%V/F 曲线 （电压频率特性） 基准频率在5~500Hz 任意设定，可选择恒转矩、递减转矩1、递减转矩2共三类曲线 转矩提升手动设定：额定输出的0~20%自动提升：根据输出电流自动确定提升转矩 自动节能运行 根据负载情况，自动优化V/F 曲线，实现节能运行。

加、减速时间设定0.1~6000秒连续可设，S 型、直线型模式可选 能耗制动 电机输出额定转矩*75%制动 直流制动启动、停止时分别可选，动作频率0~15Hz ，电机额定电压*（0~15%），动作时间0~20.0秒、或持续动作自动限流功能 快速电流自动抑制能力，防止加速过程中及冲击性负载下频繁过流故障 电压失速防止保证减速过程中不发生过电压载波调整 载波频率1.5KHz ~ 15.0KHz 连续可调，最大限度降低电机噪声控 制 特 性频率设定 信模拟输入直流电压0~10V 、-10V~10V ，直流电流0~20mA （上、下限可选）数字设定 使用操作面板脉冲输入 0~50.000KHz （上、下限可选）启动信号 正转、反转、启动信号自保持（三线控制）可选定时器、计数器 内置定时器、计数器各一个，方便系统集成多段速控制功能/摆频运行 最多7段可编程多段速控制，每段速度的运行方向、运行时间分别可设。

爱德利变频器G 系列说明书

爱德利变频器G 系列说明书

-1-第二章 安装与配线2.1产品技术指标及规格额定电压、频率 三相 380V 50/60Hz输入电压允许变动范围320V~460V; 电压失衡率<3%; 频率±5% 电压 0~380V 频率0Hz ~ 500Hz输 出过载能力G2系列：额定电流*150% / 1分钟，额定电流*180% / 2秒；P2系列：额定电流*120% / 1分钟，额定电流*150% / 2秒。

控制方式 V/F 控制模拟端子输入最大输出频率的 0.1% 数字设定 0.01Hz面板模拟设定最大频率的 0.4 % 频率 设定 分辨 率外部脉冲最大频率的 0.1% 模拟设定最大输出频率的±0.2% 数字设定设定输出频率的±0.01% 频率精度外部脉冲设定最大输出频率的±0.1%V/F 曲线 （电压频率特性） 基准频率在5~500Hz 任意设定，可选择恒转矩、递减转矩1、递减转矩2共三类曲线 转矩提升手动设定：额定输出的0~20%自动提升：根据输出电流自动确定提升转矩 自动节能运行 根据负载情况，自动优化V/F 曲线，实现节能运行。

加、减速时间设定0.1~6000秒连续可设，S 型、直线型模式可选 能耗制动 电机输出额定转矩*75%制动 直流制动启动、停止时分别可选，动作频率0~15Hz ，电机额定电压*（0~15%），动作时间0~20.0秒、或持续动作自动限流功能 快速电流自动抑制能力，防止加速过程中及冲击性负载下频繁过流故障 电压失速防止保证减速过程中不发生过电压载波调整 载波频率1.5KHz ~ 15.0KHz 连续可调，最大限度降低电机噪声控 制 特 性频率设定 信模拟输入直流电压0~10V 、-10V~10V ，直流电流0~20mA （上、下限可选）数字设定 使用操作面板脉冲输入 0~50.000KHz （上、下限可选）启动信号 正转、反转、启动信号自保持（三线控制）可选定时器、计数器 内置定时器、计数器各一个，方便系统集成多段速控制功能/摆频运行 最多7段可编程多段速控制，每段速度的运行方向、运行时间分别可设。

康沃变频器G2系列说明书.使用范例

康沃变频器G2系列说明书.使用范例

第七章 使用范例7.1 面板控制起、停，面板电位器设置频率 7.1.1 参数设置根据变频器拖动电动机的额定铭牌数据，对参数b-5、b-6进行参数设置。

必须设置的参数 如下：[b- 1] = 0 ：参数b- 1设置为0，选择面板电位器设置频率。

[b- 3] = 0 ：参数b- 3设置为0，选择面板起、停控制。

7.1.2 基本接线图面板控制起、停，面板电位器设置频率基本接线图如图7-1所示（仅供参考）。

7.1.3按键启动变频器，顺时针旋动面板电位器旋钮，设定频率按键，变频器将停机。

三相电源外部控制端子FWD 决定电机的运转方向，FWD-CM 断开电机正转，FWD-CM 闭合则电机反转。

图7-1面板控制起、停，面板电位器设置频率基本接线图 提示7.2 三线制控制模式7.2.1 参数设置根据变频器拖动电动机的额定铭牌数据，对参数b-5、b-6进行参数设置。

[b-0]=1 :参数b-0设置为1，选择中级运行参数。

[b-1]=0 :参数b-1设置为0,选择面板电位器来确定频率输入。

[b-3]=1 :参数b-3设置为1，选择外部控制。

[b-10]=2 :参数b-10设置为2,选择AM输出为电压输出。

[b-11]=0 :参数b-11设置为0,选择AO输出为频率输出。

[L-33]=0 :参数L-33设置为0,选择外部运行指令方式为两线式模式1。

时将REV 闭合，变频器停机。

REV,X1,CM 同时断开、或者其中的一个断开、或者此时将FWD 闭合，变频器停机。

7.3 外部控制方式、外部电压设定频率 7.3.1 参数设置根据变频器拖动电动机的额定铭牌数据，对参数b-5、b-6进行参数设置。

必须设置的参数如下：[b-1] = 2[b-3] = 17.3.2 基本接线图外部控制方式、外部电压设定频率基本接线图如图7-3所示。

7.3.3 操作说明FWD-CM 闭合，电机正转（正转指令）。

REV-CM 闭合，电机反转（反转指令）。

爱德利变频器具体配线方法

爱德利变频器具体配线方法
继电器输入及输出回路的接线(X1~X4、OC、RST) 都应选用0.75mm²以上的绞合线或屏蔽线，屏蔽层与控制端子的公共端GND相连，接线长度小于50m。
控制线应与主回路动力线分开，平行布线应相隔10cm以上，交叉布线应使其垂直。
变频器与电机间的连线应小于30m，当接线长度大于30m时，应适当降低爱德利变频器的载波频率。
控
制
端
子
X1
多功能输入端子1
多功能输入端子的具体功能由参数[F3.0] ~[F3.3]设定，端子与GND端闭合有效
X2
多功能输入端子2
X3
多功能输入端子3
X4
多功能输入端子4
RST
故障复位输入端
与GND端闭合有效，FWD-GND决定面板控制方式时的运转方向
FWD
正转命令输入端
REV
反转命令输入端
GND
控制端子的公共端
24V
向外提供的+24V/50mA的电源
（GND端子为该电源地）
模
拟
输
出
AVO
可编程电压信号输出端，外接电压表头
（由[F2.9]设定）
电压信号输出0～10V/1mA
GND
AVO端子的公共端
OC
输出
OC
可编程开路集电极输出，由参数[F3.4]设定
最大负载电流150mA，最高承受电压24V
所有引线必须与端子充分紧固，以保证接触良好。
所有引线的耐压必须与变频器的电压等级相符。
3.2外围元器件的配线
电源
请依照本使用手册中指定的输入电源规格供电。
空气开关
1、当变频器进行维修或长时间不用时，空气开关使变频器与电源隔离；
2、当变频器输入侧有短路或电源电压过低等故障时，空气开关可进行保护。

分体变频操作说明书

分体变频操作说明书

分体变频控制器操作说明1.控制器分为: 显示操作面板，变频驱动板，通讯线。

2.显示操作面板采用触摸控制方式。

3.显示操作面板包括：大屏幕LCD显示,蓝色背光。

主要显示内容有: 水位状态显示,温度显示,12档风速变频调节显示.1.“开/关”控制: 根据设定的工作模式开机或关机2.“制冷”模式: 在开机状态下设置为制冷模式.3.“通风”模式: 在开机状态下设置为通风模式.4.“清洗”模式: 在开机状态下设置为清洗模式.5.“摆风”控制: 在开机状态下控制摆风开或关.6. 加控制: 在开机状态下增大风速,条码对应增加，或在设置中用于加。

7. 减控制: 在开机状态下减小风速,条码对应减少，或在设置中用于减。

报错代码：01：过流报警,原因：电机短路或电路板短路。

02：通讯故障，原因：1.通讯线断开或接触不良，检查通讯线。

2.电路板故障。

03：过压保护，原因：输入电压 >AC280V。

04: 欠压保护，原因：输入电压 <AC170V。

参数设定功能：1.在关机状态下按住制冷键5秒,可设置电机最高工作频率30~50Hz,系统默认50Hz。

2.在关机状态下按住通风键5秒,可设置电机00：正转 01：反转,系统最初默认为00。

3.在关机状态下按住清洗键5秒,可设定自动清洗周期0~72小时.为0时则不自动清洗,系统默认为00.4.在关机状态下摆风按住5秒,可设置制冷模式下电机启动延时0~4分钟；系统最初默认为00（不延时）。

控制说明:1)“制冷”模式: 开机为低水位时，风机直接启动;开机为中水位或者高水位时,风机延时启动. 进水阀打开进水直到高水位（水位在LCD屏上显示），在水位高与中水位时开水泵.2)“通风”模式: 启动风机.4)“清洗”模式: 排水阀通电打开，120秒后进水阀通电打开补水，同时排水阀排水，再经过60秒后排水阀关闭，进水阀进水，到高水位后进水阀关闭,冷风机进入待机状态。

5) 进水阀保护：进水阀连续开30分钟自动关闭.6) 制冷模式下的水位的控制:低水位时开进水，关水泵，同时报警60S.进水到中水位后延时开水泵，进水保持开.到高水位后延时关进水。

利德华福变频器操作说明

利德华福变频器操作说明
二启动方式选择软启动变频器启动后不论用户设定的频率为多少变频器都直接升速到系统参数中提供的电网投切频率当输出频率达到电网投切频点在参数中设置后变频器封锁输出给出工频投切指令控制用户的电气切换连锁电路将被软启动的电机由变频器拖动切至工频电网运行
HARSVERT-A变频操作界面介绍
一、柜门和按钮 二、主控制界面 三、功能设定子界面 四、参数设定子界面 五、运行记录设定子界面 六、故障信息查询子界面 七、系统工具设置子界面 八、上位机监控界面
三、功能设定子界面
（二）启动方式选择
２、软启动
变频器启动后，不论用户设定的频率为多 少，变频器都直接升速到系统参数中提供 的电网投切频率，当输出频率达到电网投 切频点（在参数中设置）后变频器封锁输 出，给出“工频投切”指令，控制用户的 电气切换连锁电路，将被软启动的电机由 变频器拖动切至工频电网运行。 用户设定软启动后，运行方式设定、给定 方式设定、模拟给定选择同时失效。
一、柜门按钮和开关
4、报警解除
报警解除按钮用于清除变频器故障 时发出的报警音响。报警解除后， 变频器如果又发生新的故障，或者 原故障消失后又重新出现，系统将 重新提供音响报警，而用户仍然可 以用“报警解除”按钮将报警音响 清除。
二、主控制界面
主界面提供变频器当前控制方式、 运行方式、运行数据显示，通过主界面 用户可以完成变频器的功能设定、参数 设定、波形显示、运行记录、故障查询。
１、计算机设定
通过主界面的加减速键、“给定频率”按 钮两种方式设定给定频率。。
三、功能设定子界面
（四）频率设定方式
２、模拟设定
接受外部0～10V或4～20mA模拟设定信号， 经模数处理后得到给定频率。 用户选择“模拟设定”后，功能设定界面 “模拟给定信号”选择项有效，用户可以 通过该项设定模拟信号的性质（电流源或 电压源）。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

-1-第二章 安装与配线2.1产品技术指标及规格额定电压、频率 三相 380V 50/60Hz输入电压允许变动范围320V~460V; 电压失衡率<3%; 频率±5% 电压 0~380V 频率0Hz ~ 500Hz输 出过载能力G2系列：额定电流*150% / 1分钟，额定电流*180% / 2秒；P2系列：额定电流*120% / 1分钟，额定电流*150% / 2秒。

控制方式 V/F 控制模拟端子输入最大输出频率的 0.1% 数字设定 0.01Hz面板模拟设定最大频率的 0.4 % 频率 设定 分辨 率外部脉冲最大频率的 0.1% 模拟设定最大输出频率的±0.2% 数字设定设定输出频率的±0.01% 频率精度外部脉冲设定最大输出频率的±0.1%V/F 曲线 （电压频率特性） 基准频率在5~500Hz 任意设定，可选择恒转矩、递减转矩1、递减转矩2共三类曲线 转矩提升手动设定：额定输出的0~20%自动提升：根据输出电流自动确定提升转矩 自动节能运行 根据负载情况，自动优化V/F 曲线，实现节能运行。

加、减速时间设定0.1~6000秒连续可设，S 型、直线型模式可选 能耗制动 电机输出额定转矩*75%制动 直流制动启动、停止时分别可选，动作频率0~15Hz ，电机额定电压*（0~15%），动作时间0~20.0秒、或持续动作自动限流功能 快速电流自动抑制能力，防止加速过程中及冲击性负载下频繁过流故障 电压失速防止保证减速过程中不发生过电压载波调整 载波频率1.5KHz ~ 15.0KHz 连续可调，最大限度降低电机噪声控 制 特 性频率设定 信模拟输入直流电压0~10V 、-10V~10V ，直流电流0~20mA （上、下限可选）数字设定 使用操作面板脉冲输入 0~50.000KHz （上、下限可选）启动信号 正转、反转、启动信号自保持（三线控制）可选定时器、计数器 内置定时器、计数器各一个，方便系统集成多段速控制功能/摆频运行 最多7段可编程多段速控制，每段速度的运行方向、运行时间分别可设。

当用外部端子控制时，可达15段速，具有包括摆频运行在内的6种运行模式普通PID 可以方便地构成简易闭环控制系统而不需附加PID 控制器。

内置PID 控制 供水专用（需附件）通过附件可以构成最多4泵切换的恒压供水系统，包括压力上下限报警、压力上下限限制、睡眠/苏醒、定时供水等多种专用功能运行功能 上、下限频率设定，频率跳跃运行，反转运行限制，转差频率补偿，自动稳压运行，RS485通讯，频率递增、递减控制，故障自恢复运行、多机连动运行运行状态 (OC输出) 变频器运转中，频率到达，频率水平检测，过载报警，外部故障停机，频率上限到达，频率下限到达，欠压停止，零速运转，可编程多段速状态，内部计数器到达，内部定时器到达，压力上、下限报警输出信号指示仪表 输出频率、输出电流、输出电压、电机转速、PID 设定与反馈,可外接电压表、频率计运行状态 输出频率，输出电流，输出电压，电机转速，设定频率，PID设定，PID反馈，模块温度，运行时间累计，模拟输入输出、端子输入状态等显 示操作面板显示 报警内容最近六次故障记录，最近一次故障跳闸时的输出频率、设定频率、输出电流、输出电压、直流电压、模块温度、端子状态、累计运行时间8项运行参数记录保护/报警功能 过电流，过电压，欠压，电子热继电器保护，过热，短路，过载周围温度 -10ºC至+50ºC（不冻结）（40℃-50℃时，请降额使用）周围湿度 90%以下（不结霜）周围环境 室内（无阳光直晒、无腐蚀、无易燃气体，无油雾、尘埃，无水蒸气、水滴等）环境海拔 低于1000m防护等级 IP20结构 冷却方式 强制风冷安装方式 壁挂式-1-2.3 系列型号说明变频器型号G2系列 (通用型)P2系列（风机、水泵专用）额定容量（KVA）额定输出电流（A）适配电机功率（KW）CVF-G2-4T0007 1.5 2.3 0.75 CVF-G2-4T0015CVF-P2-4T0015 2.4 3.7 1.5 CVF-G2-4T0022CVF-P2-4T0022 3.3 5.0 2.2 CVF-G2-4T0037CVF-P2-4T0037 5.6 8.5 3.7 CVF-G2-4T0055 CVF-P2-4T0055 8.6 13 5.5 CVF-G2-4T0075 CVF-P2-4T0075 11 17 7.5CVF-P2-4T0110 16.5 25 11-1--8-2.4安装环境要求2.4.1请安装于有通风口或换气装置的室内场所，一般应垂直安装。

及水珠凝结。

2.4.4避免安装在阳光直射的场所。

2.4.5避免安装在有易燃、易爆将食指或中指放入操作面扳上方的手指插入孔，轻轻压下操作面板顶部的固定弹片后，再向外拉，即可卸下操作面板。

-9-操作。

③只有确定在P+与P-间的电压值在DC25V以下，才能开始内部配线操作。

④禁止将电源线接到变频器的输出端子U、V、W上。

⑤应确保变频器与供电电源之间连接有中间断路器，以免变频器故障时事故扩大。

⑥所有引线的耐压等级必须与变交流供电电源的电压一致。

⑵变频器出厂前已通过耐压检验，用户不可再对其进行耐压试验。

⑶变频器应通过空气开关或熔断开关与电源相连。

-11-以在变频器输入端安装噪声滤波其信号线，与变频器在同一柜机 -13-中，且布线较近时，可能会受空间噪声影响而产生误动作。

可将信号线电缆套入金属管中，并应尽量远离变频器的输入输出线。

在变频器输入输出侧分别安装无线电噪声滤波器和线性噪声滤波器，可以抑制动力线的辐射噪声。

当信号线与动力线平行布线或与动力线捆扎成束布线，由于电磁感应噪声，静电感应噪声，噪声在信号线中传播，可能会使设备误动作。

应尽量避免如此布线。

容易受影响的信号线尽量远离变频器的输入输出线。

信号线和动力线使用屏蔽线，分别套入金属管时，效果更好，金属管之间距离应至少保持20cm.2.10.3关于断路器容量及铜芯绝缘导线截面积，请参考下表选用：注：主电路需选用多芯多股线。

进线开关 主电路（mm 2） 控制电路（mm 2） 型号CVF-G2/P2 断路器QF(A)输入电线 输出电线控制端子线G2/P2-4T0007 10 2.5 2.5 1 G2/P2-4T0015 10 2.5 2.5 1 G2/P2-4T0022 10 2.5 2.5 1 G2/P2-4T0037 16 4 4 1 G2/P2-4T0055 20 4 4 1 G2/P2-4T007525661-15-2.10.5基本运行配线图基本运行配线图如图2-19所示：图2-19基本运行配线图） 或（2~10V ）或（4~20MA ）三相电正转反转可编程输入脉冲输入（也可作一般输入故障可选））-10V~10V 0V~10V 频率0~20mA 频率2.10.6推荐系统配线图简易系统配线图，如图2-20所示。

CVF-G2/P2电 机图2-20简易系统配线图标准系统配线图，如图2-21所示。

DC电抗器图2-21标准系统配线图-16-必须安装空气开关等明显分断装置，以确保设备维修时人身安全。

当变频器输入侧有短路或电源电压过低等故障时，空气开关可进行保护。

②变频器前必须安装具有过电流保护作用的断路器（QF）或熔断器，以免后级设备故障造成故障范围扩大。

③请不要用接触器控制变频器的通、断电。

④当电网波形畸变严重，或变频器在配置直流电抗器后，电源与变频器之间高次谐波的相互影响还不能满足要求时，或为提高变频器输入侧的功率因数，可增设交流输入电抗器。

⑤输入侧EMI滤波器可抑制从变频器电源线发出的高频噪声干扰。

⑥为保护变频器和抑制高次谐波，防护电源对变频器的影响，在下列情况下，请配置直流电抗器。

a.当给变频器供电的同一电源节点上有开关式无功补偿电容器屏或带有可控硅相控负载时，因电容器屏开关切换引起无功瞬变，导致网压突变和相控负载造成的谐波和电网缺口，可能对变频器输入整流桥电路造成损害。

b.当要求提高变频器输入端功率因数到0.93以上时，当供电三相电源的不平衡度超过3%时，当变频器接入大容量变压器时，变频器的输入电源回路流过的电流可能对整流电路造成损害。

当变频器供电电源的容量大于550KVA时，或供电电源容量大于变频器容量的10倍时，需加装直流电抗器。

⑦交流输出电抗器，当变频器到电机的连线超过80m时，建议采用抑制高频振荡的交流输出电抗器，避免电机绝缘损坏，漏电流过大变频器频繁跳保护。

⑧输出侧EMI滤波器：可选配EMI滤波器来抑制变频器输出侧产生的干扰噪声和导线漏电流。

-17--18-2.11回路端子台的配线2.11.1主回路端子台配线图如图2-22所示。

图2-22主回路端子台配线图2.11.2控制回路端子(1) 控制回路端子图如图2-23所示。

图2-23 控制回路端子图端子符号功能说明 P 直流侧电压正端子 P- 直流侧电压负端子 PB P、PB 间可接直流制动电阻 R、S、T 接电网三相交流电源 U、V、W接三相交流电动机E接地端子系列 适用机型 G2系列CVF-G2-4T0007 ～ CVF-G2-4T0075 P2系列CVF-P2-4T0015 ～ CVF-P2-4T0110RS485通讯-19-(2)控制回路端子功能说明种类端子符号 端子功能备注V+向外提供+5V/50mA 电源 或+10V/10mA 电源 由控制板上JP1选择(参照图2-24) V- 向外提供-10V/10mA 电源 VI1 频率设定电压信号输入端1 0～10V VI2 频率设定电压信号输入端2 －10～10V II频率设定电流信号输入正端（电流输入端）0～20mA模 拟 输 入GND 频率设定电压信号的公共端（V+、V-电源地），频率设定电流信号输入负端（电流流出端）X1 多功能输入端子1 X2 多功能输入端子2 X3多功能输入端子3 X4 多功能输入端子4 X5 多功能输入端子5 X6 多功能输入端子6X7多功能输入端子7，也可作外部脉冲信号的输入端子 多功能输入端子的具体功能由参数L-63 ～ L-69设定，端子与CM 端闭合有效FWD 正转控制命令端 REV 逆转控制命令端 RST 故障复位输入端 与CM 端闭合有效，FWD-CM 决定面板控制方式时的运转方向。

CM 控制端子的公共端控 制 端 子+24向外提供的+24V/50mA 的电源 （CM 端子为该电源地）AM 可编程电压信号输出端，外接电压表头（由参数b-10设定）。

最大允许电流1mA 输出电压0～10V AO 频率、电压、电流输出端。

最高输出信号频率50KHz、幅值10V AM-AM、AO 端子的公共端内部与GND 端相连 模拟 输出种类 端子符号 端子功能 备注OC 输出 OC1OC2可编程开路集电极输出，由参数b-15及b-16设定最大负载电流50mA，最高承受电压24V故 障 输 出 TATBTC变频器正常：TA-TB闭合TA-TC断开变频器故障：TA-TB断开TA-TC闭合触点容量：AC250V 1A阻性负载RS485通讯 ABRS485通讯端子E 接地端子-20-2.13.7 X1～X7、FWD、REV、RST输入源（漏极）方式，NPN型共发2.13.9 继电器输出端子TA、TB、TC配线：注意：当驱动感性负载（如电磁继电器、接触器），则应加装浪涌电压吸收电路，如RC吸收电路（注意其漏电流应小于所控制接触器或继电器的保持电流）。
