变频器概述

概述主电路是给异步电动机提供调压调频电源的电力变换部分，变频器的主电路大体上可分为两类：电压型是将电压源的直流变换为交流的变频器，直流回路的滤波是电容。

电流型是将电流源的直流变换为交流的变频器，其直流回路滤波是电感。

它由三部分构成，将工频电源变换为直流功率的“整流器”，吸收在变流器和逆变器产生的电压脉动的“平波回路整流器大量使用的是二极管的变流器，它把工频电源变换为直流电源。

也可用两组晶体管变流器构成可逆变流器，由于其功率方向可逆，可以进行再生运转。

平波回路在整流器整流后的直流电压中，含有电源6倍频率的脉动电压，此外逆变器产生的脉动电流也使直流电压变动。

为了抑制电压波动，采用电感和电容吸收脉动电压（电流）。

装置容量小时，如果电源和主电路构成器件有余量，可以省去电感采用简单的平波回路。

逆变器同整流器相反，逆变器是将直流功率变换为所要求频率的交流功率，以所确定的时间使6个开关器件导通、关断就可以得到3相交流输出。

以电压型pwm逆变器为例示出开关时间和电压波形。

控制电路是给异步电动机供电（电压、频率可调）的主电路提供控制信号的回路，它有频率、电压的“运算电路”，主电路的“电压、电流检测电路”，电动机的“速度检测电路”，将运算电路的控制信号进行放大的“驱动电路”，以及逆变器和电动机的“保护电路”组成。

（1）运算电路：将外部的速度、转矩等指令同检测电路的电流、电压信号进行比较运算，决定逆变器的输出电压、频率。

（2）电压、电流检测电路：与主回路电位隔离检测电压、电流等。

（3）驱动电路：驱动主电路器件的电路。

它与控制电路隔离使主电路器件导通、关断。

（4）速度检测电路:以装在异步电动机轴机上的速度检测器(tg、plg 等)的信号为速度信号，送入运算回路，根据指令和运算可使电动机按指令速度运转。

（5）保护电路：检测主电路的电压、电流等，当发生过载或过电压等异常时，为了防止逆变器和异步电动机损坏功能作用变频节能变频器节能主要表现在风机、水泵的应用上。

变频器定义及工作原理概述概述：变频器是一种用来控制交流电机转速的电子设备。

它通过改变电源电压的频率和幅值，可以实现对电机的精确控制，从而调节电机的转速和扭矩输出。

本文将详细介绍变频器的定义、工作原理以及其在工业领域中的应用。

一、定义：变频器，全称为变频调速器，是一种能够通过改变电源电压和频率来调节电机转速的电子设备。

它通过将输入的固定频率交流电转换为可调节频率的交流电，从而实现对电机的精确控制。

变频器通常由整流器、滤波器、逆变器和控制电路等组成。

二、工作原理：1. 整流器：变频器的工作开始于整流器，它将输入的交流电转换为直流电。

整流器通常采用可控硅等元件，通过控制开关管的导通角度，实现对电压的调节。

2. 滤波器：整流后的直流电需要经过滤波器进行滤波处理，以消除电流中的脉动成分，使输出电压更加稳定。

3. 逆变器：滤波后的直流电经过逆变器转换为可调频率的交流电。

逆变器通常采用IGBT（绝缘栅双极型晶体管）等元件，通过控制开关管的开关频率和占空比，实现对输出电压的调节。

4. 控制电路：变频器的控制电路负责接收用户输入的控制信号，并根据设定的参数进行运算和控制。

控制电路通常由微处理器和相关的电路组成，能够实现对变频器的各种功能进行控制和调节。

三、工作特点：1. 调速范围广：变频器可以实现对电机转速的连续调节，调速范围广，可以满足不同工况下的需求。

2. 节能高效：变频器能够根据实际负载需求调整电机的转速，避免了传统的阀门调节方式中产生的能量损耗，从而实现节能高效。

3. 启动平稳：变频器能够通过调整输出电压和频率，实现电机的平稳启动，避免了传统的直接启动方式中产生的冲击和振动。

4. 保护功能强：变频器具有过载、欠压、过压、过热等多种保护功能，能够有效保护电机和变频器本身的安全运行。

四、应用领域：变频器广泛应用于工业生产中的各个领域，如机械制造、电力、石化、冶金、纺织、交通等。

具体应用包括：1. 机械制造：变频器可用于机床、印刷机、包装机、注塑机等各种设备的调速控制，提高生产效率和产品质量。

变频器定义及工作原理概述引言：变频器是一种用于调节电机转速和控制电机运行的电子设备。

它在工业和家庭应用中广泛使用，可以提供更高的能效和更精确的控制。

本文将介绍变频器的定义以及其工作原理。

一、变频器的定义1.1 变频器的概念变频器，也被称为变频调速器或变频驱动器，是一种用于改变电机转速的设备。

它通过改变电源频率来调节电机的转速，从而实现对电机运行的控制。

1.2 变频器的作用变频器可以将固定频率的电源输入转换为可调节频率的电源输出，使电机能够以不同的速度运行。

它能够实现电机的启动、停止、加速和减速，并且可以根据需要进行精确的速度控制。

1.3 变频器的应用领域变频器广泛应用于各个行业，包括工业生产、交通运输、建筑和家庭电器等。

它可以用于控制风机、水泵、压缩机、输送带等各种设备，提高设备的运行效率和能源利用率。

二、变频器的工作原理2.1 变频器的输入电源变频器通常使用交流电作为输入电源。

它将输入电源的电压和频率进行转换，并输出可调节频率的交流电源给电机。

2.2 变频器的电路结构变频器的电路结构主要包括整流器、滤波器、逆变器和控制电路。

整流器将输入的交流电转换为直流电，滤波器用于平滑电流波形，逆变器将直流电转换为可调节频率的交流电，控制电路用于控制变频器的工作状态。

2.3 变频器的控制方式变频器可以通过多种方式进行控制，包括模拟控制、数字控制和网络控制等。

模拟控制通过调节电压和频率来控制电机的转速，数字控制使用微处理器来实现精确的速度控制，网络控制则通过网络连接实现对变频器的远程监控和控制。

三、变频器的优势3.1 节能效果显著变频器可以根据负载需求调节电机的转速，避免了电机在无负载或负载较轻时过度能耗的问题，从而实现节能效果。

3.2 控制精度高变频器可以实现对电机转速的精确控制，可以根据需要调节转速，提高设备的运行稳定性和生产效率。

3.3 增加设备寿命变频器可以通过减少电机的启动冲击和减速过程中的机械冲击，降低设备的磨损和损坏，延长设备的使用寿命。

变频器定义及工作原理概述概述：变频器是一种电力电子设备，用于控制电动机的转速和扭矩。

它可以通过改变电源电压和频率来调节电动机的运行速度，从而实现对电动机的精确控制。

变频器广泛应用于工业生产中的各种机械设备，如泵、风机、压缩机等。

一、变频器的定义变频器是一种能够将输入电源的电压和频率转换为可调节的输出电压和频率的电力电子设备。

它由整流器、滤波器、逆变器和控制电路组成。

1. 整流器：整流器将交流电源转换为直流电源，通常采用整流桥电路来实现。

整流器的主要功能是将输入电源的交流电压转换为直流电压，为逆变器提供稳定的直流电源。

2. 滤波器：滤波器用于滤除整流器输出的脉动直流电压中的谐波成分，以获得更为稳定的直流电压。

滤波器通常由电容器和电感器组成，能够平滑输出电压波形。

3. 逆变器：逆变器将直流电源转换为可调节的交流电源，以供电动机使用。

逆变器通常采用可控硅或者晶闸管等器件来实现，通过调节开关器件的通断状态和导通时间，可以控制输出电压的大小和频率。

4. 控制电路：控制电路是变频器的核心部分，它通过对逆变器的控制，实现对电动机的转速和扭矩的精确调节。

控制电路通常采用微处理器或者专用的控制芯片来实现，能够根据用户的需求进行各种参数设置和运行模式选择。

二、变频器的工作原理变频器的工作原理主要包括三个步骤：整流、滤波和逆变。

1. 整流：变频器的输入是交流电源，首先需要将交流电源转换为直流电源。

整流器通过整流桥电路将交流电压转换为脉动的直流电压，然后通过滤波器将脉动的直流电压平滑为稳定的直流电压。

2. 滤波：滤波器的作用是去除直流电压中的谐波成分，使输出电压更为稳定。

滤波器通常由电容器和电感器组成，电容器能够平滑输出电压波形，电感器则能够滤除谐波成分。

3. 逆变：逆变器将直流电源转换为交流电源，以供电动机使用。

逆变器通过控制开关器件的通断状态和导通时间，可以实现对输出电压的调节。

通常情况下，逆变器的输出电压是可调节的，并且可以调节输出电压的频率，从而实现对电动机的转速和扭矩的精确控制。

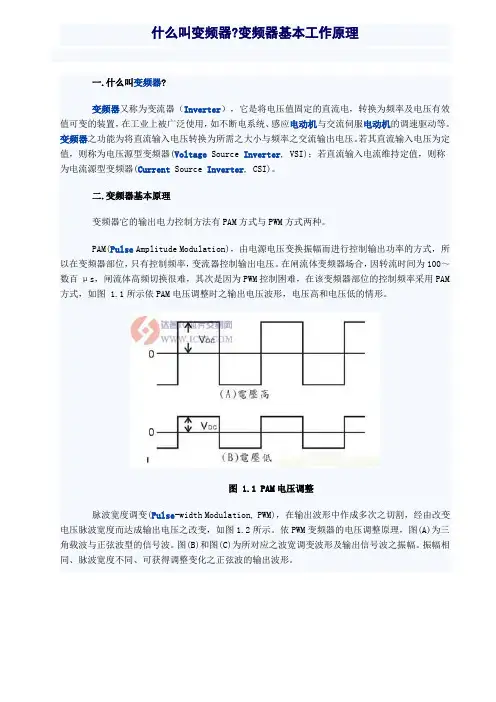

什么叫变频器?变频器基本工作原理一.什么叫变频器?变频器又称为变流器（Inverter），它是将电压值固定的直流电，转换为频率及电压有效值可变的装置，在工业上被广泛使用，如不断电系统、感应电动机与交流伺服电动机的调速驱动等。

变频器之功能为将直流输入电压转换为所需之大小与频率之交流输出电压。

若其直流输入电压为定值，则称为电压源型变频器(Voltage Source Inverter, VSI)；若直流输入电流维持定值，则称为电流源型变频器(Current Source Inverter, CSI)。

二.变频器基本原理变频器它的输出电力控制方法有PAM方式与PWM方式两种。

PAM(Pulse Amplitude Modulation)，由电源电压变换振幅而进行控制输出功率的方式，所以在变频器部位，只有控制频率，变流器控制输出电压。

在闸流体变频器场合，因转流时间为100～数百μs，闸流体高频切换很难，其次是因为PWM控制困难，在该变频器部位的控制频率采用PAM 方式，如图 1.1所示依PAM电压调整时之输出电压波形，电压高和电压低的情形。

图 1.1 PAM电压调整脉波宽度调变(Pulse-width Modulation, PWM)，在输出波形中作成多次之切割，经由改变电压脉波宽度而达成输出电压之改变，如图1.2所示。

依PWM变频器的电压调整原理，图(A)为三角载波与正弦波型的信号波。

图(B)和图(C)为所对应之波宽调变波形及输出信号波之振幅。

振幅相同、脉波宽度不同、可获得调整变化之正弦波的输出波形。

图 1.2 PWM电压调整图1.3为三相变频器主电路之基本结构，其中前级由三相全波整流器组成，三相电源由L1 L2 L3输入，其直流输出电压经过电感L及电容C之滤波后，可获得几近无涟波之直流电压VDC。

变频器之后级由六个电力电子组件组成，其输出端为U V W，此六个组件的导通与关闭时间可利用正弦式脉波宽度调变(Sinusoidal Pulse-width Modulation, SPWM)技术加以控制，SPWM是由一正弦波参考信号与较高频三角形载波相比较而产生，同图1.2所示，参考信号之频率决定变频器输出电压频率，而参考信号之峰值则控制了输出电压之有效值。

变频器定义及工作原理概述概述：本文将对变频器的定义以及其工作原理进行详细介绍。

变频器是一种用于调节机电转速的电子设备，广泛应用于工业领域。

它能够通过改变输入电源的频率，从而改变机电的转速，实现对机电的精确控制。

一、变频器的定义：变频器，又称为交流调速器，是一种能够通过改变输入电源的频率来控制机电转速的电子设备。

它可以将输入的固定频率交流电转换为可调节频率的交流电，从而实现对机电的精确控制。

变频器通常由整流单元、逆变单元、滤波单元和控制单元组成。

二、变频器的工作原理：1. 整流单元：变频器的整流单元主要负责将输入的交流电转换为直流电。

它通常由整流桥和滤波电容组成。

整流桥将交流电转换为脉冲状的直流电，而滤波电容则平滑输出的直流电压，以供后续的逆变单元使用。

2. 逆变单元：逆变单元是变频器中的关键部份，它将直流电转换为可调节频率的交流电。

逆变单元通常由多个开关器件（如晶闸管、IGBT等）组成，通过不同的开关组合，控制输出交流电的频率和幅值。

逆变单元根据需要控制的机电类型，可以采用不同的控制策略，如PWM（脉宽调制）控制、SPWM（正弦脉宽调制）控制等。

3. 滤波单元：滤波单元主要用于去除逆变单元输出的交流电中的高次谐波成份，以减小对机电的干扰。

它通常由电感和电容组成，通过对电流和电压的滤波作用，使输出的交流电更加纯净。

4. 控制单元：控制单元是变频器的大脑，负责接收用户的指令，并将其转化为逆变单元的控制信号。

控制单元通常由微处理器或者DSP芯片组成，具有较强的计算和控制能力。

它可以实现多种控制方式，如恒定转矩控制、恒定功率控制、矢量控制等，以满足不同应用场景下的需求。

总结：变频器是一种用于调节机电转速的电子设备，通过改变输入电源的频率，实现对机电的精确控制。

它由整流单元、逆变单元、滤波单元和控制单元组成。

整流单元将输入的交流电转换为直流电，逆变单元将直流电转换为可调节频率的交流电，滤波单元去除输出交流电中的高次谐波成份，控制单元接收用户指令并转化为逆变单元的控制信号。

变频器定义及工作原理概述一、变频器的定义变频器是一种电力调节装置，用于改变交流电源的频率，从而控制交流电动机的转速。

它可以将固定频率的交流电源转换为可调节频率的交流电源，实现对电机转速的精确控制。

二、变频器的工作原理1. 变频器的基本组成变频器主要由整流器、滤波器、逆变器和控制电路组成。

- 整流器：将交流电源转换为直流电源。

- 滤波器：用于平滑直流电源，减少电源的波动。

- 逆变器：将直流电源转换为可调节频率的交流电源。

- 控制电路：通过控制逆变器的输出频率和电压，实现对电机转速的调节。

2. 变频器的工作原理变频器的工作原理可以分为以下几个步骤：- 步骤1：交流电源经过整流器转换为直流电源。

- 步骤2：直流电源通过滤波器平滑输出。

- 步骤3：控制电路对逆变器进行控制，调节输出频率和电压。

- 步骤4：逆变器将直流电源转换为可调节频率的交流电源。

- 步骤5：交流电源通过输出滤波器，供给电机。

通过调节逆变器的输出频率和电压，可以实现对电机的转速控制。

变频器可以根据实际需求，灵活调节电机的转速，提高电机的运行效率。

三、变频器的应用领域变频器广泛应用于各个领域，包括工业生产、农业、建筑、交通运输等。

以下是一些常见的应用场景：1. 工业生产变频器在工业生产中被广泛应用于各种机械设备，如风机、水泵、压缩机等。

通过调节电机的转速，可以实现对设备的精确控制，提高生产效率。

2. 农业在农业生产中，变频器可以用于控制灌溉系统、禽畜饲养设备等。

通过调节水泵、风机等设备的转速，可以根据不同的需求，提供合适的环境条件。

3. 建筑在建筑领域，变频器可以用于控制电梯、空调系统等设备。

通过调节电机的转速，可以提供舒适的环境，同时节约能源。

4. 交通运输在交通运输领域，变频器可以用于控制电动车辆、电动机车等。

通过调节电机的转速，可以提高车辆的性能，减少能源消耗。

四、变频器的优势使用变频器具有以下几个优势：1. 节能降耗变频器可以根据实际需求调节电机的转速，避免电机长时间运行在高速状态下，降低能源消耗。
