《冲压模具基础》课程教学大纲课程编号：课程英文译名：课内总学时:72学时学分：4。
5学分课程类别：必修课开课对象：汽车制造与装配技术专业执笔人：编写日期:一、课程性质、目的和任务《冲压模具设计与制造》是汽车制造及汽车整形专业的一门主干专业技术课，它是一门将冲压成形加工原理、冲压设备、冲压工艺、冲模设计与冲模制造有机融合，综合性和实践性较强的课程。
其目的是使学生了解冲压变形规律,认识冲压成形工艺方法，冲压模具结构，冲压模具制造方法与手段，掌握冲压模具设计与计算方法，掌握冲压工艺与模具设计方法，冲压模具制造工艺方法，能进行中等冲压零件的冲压工艺编制,冲模设计与冲模制造工艺编制，并培养学生发现问题、分析问题和解决问题的能力，培养学生逻辑思维能力，为毕业设计及毕业以后从事专业工作打下必要的基础。
二、教学基本要求本课程是冲压模具设计与计算，冲压模具结构,模具制造工艺方法为重点。
学外本课程应达到以下基本要求：1、能应用冲压变形理论,分析中等复杂冲压件变形特点，制定合理冲压工艺规程的能力。
2、协调冲压设备与模具的关系，选择冲压设备的能力。
3、熟悉掌握冲模设计计算方法，具备中等复杂冲模结构选择和设计的能力，所设计的冲模应工作可行、操作方便、便于加工和装配,技术经济性好。
4、具备正确选择冲压模具加工方法，制定中等复杂冲模制造工艺和装配工艺的能力.5、初步具备进行多工位级进模设计和制造的能力。
6、初步具备进行分析和处理试模过程中产生的有关技术问题的能力。
三、教学内容及要求：第1章冲压模具设计与制造基础1.1 冲压成形与模具技术概述掌握冲压与冲模概念;冲压工序的分类；冲模的分类；冲模设计与制造的要求；了解冲压现状与发展方向。
1.2 冲压设备及选用了解常见冲压设备；掌握冲压设备的选用；模具的安装。
1.3 冲压变形理论基础掌握塑性变形的概念；理解塑性力学基础；掌握金属塑性变形的一些基本规律；冲压材料及其冲压成形性能.1.4 模具材料选用掌握冲压对模具材料的要求;冲模材料的选用原则;冲模常见材料及热处理要求。

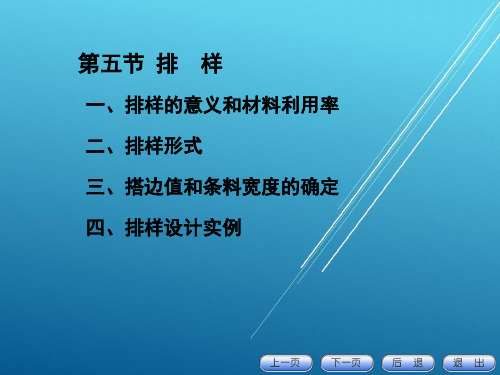

冲裁件的排样录入: 151zqh 来源: 日期: 2007-12-7,12:26材料的利用率在冲压零件的成本中，材料费用约占 60%以上，因此材料的经济利用具有非常重要的意义。

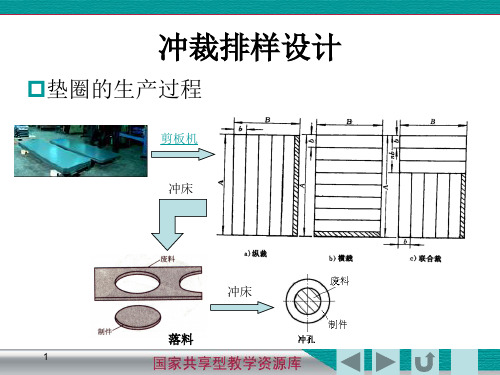

冲压件在条料或板料上的布置方法称为排样。
不合理的排样会浪费材料，衡量排样经济性的指标是材料的利用率。
可用下式计算：一个进距内的材料利用率：η＝A/A0×１００％＝nA/hＢ×１００％ (2—20)式中η——材料利用率；Ｆ——工件的实际面积；A0——所用材料面积，包括工件面积与废料面积；h——送料进距 (相邻两个制件对应点的距离)；B——条料宽度。
n----一个进距内冲件数目。
从上式可看出，若能减少废料面积，则材料利用率高。
废料可分为工艺废料与结构废料两种(图1）。
搭边和余料属工艺废料，这是与排样形式及冲压方式有关的废料；结构废料由工件的形状特点决定，一般不能改变。
所以只有设计合理的排样方案，减少工艺废料，才能提高材料利用率。
1-结构废料； 2-工艺废料图 1 废料分类排样合理与否不但影响材料的经济利用，还影响到制件的质量、模具的结构与寿命、制件的生产率和模具的成本等技术、经济指标。
因此，排样时应考虑如下原则：１．提高材料利用率 (不影响制件使用性能前提下，还可适当改变制件形状)。
２．排样方法使应操作方便，劳动强度小且安全。
３．模具结构简单、寿命高。
４．保证制件质量和制件对板料纤维方向的要求。
排样方法根据材料经济利用程度，排样方法可分为有废料、少废料和无废料排样三种，根据制件在条料上的布置形式，排样又可分为直排、斜排、对排、混合排、多排等多种形式。
图 2 排样１．有废料排样法：如图 2a)所示，沿制件的全部外形轮廓冲裁，在制件之间及制件与条料侧边之间，都有工艺余料 (称搭边)存在。
因留有搭边，所以制件质量和模具寿命较高，但材料利用率降低。
２．少废料排样法：如图 2b)所示。
沿制件的部分外形轮廓切断或冲裁，只在制件之间(或制件与条料侧边之间 )留有搭边，材料利用率有所提高。
