为什么倒闸操作中以及使用绝缘棒时要戴绝缘手套

电气运行题库The document was prepared on January 2, 2021电气运行题库1、什么叫做运行中的电气设备答：运行中的电气设备,是指全部带有电压或部分带有电压以及一经操作即带有电压的电气设备.运行中的电气设备经过操作切换改变运行方式,可以有三种不同的运行状态.①运行状态.运行中的设备带电正常工作的状态,即为运行状态.②热备用状态.电气设备仅断路器断开的状态,即为热备用状态,也叫停运状态.③冷备用状态.电气设备断路器不仅在断开位置,而且其两侧的隔离开关都己拉开,隔离开关断口之间形成了明显的空气绝缘间隙,断路器与隔离开关的控制合闸电源均已与设备断开的状态,即为冷备用状态,也叫撤运状态.2、高压和低压各是怎样规定的答：设备对地电压在250v以上者为高压,对地电压为250v及以下者为低压.但是必需注意：低压并不是真正的低压,在我国城乡普遍使用的三相四线制供电网络中,虽然相对地电压属于低压但线与线之间却是380v电压,它不是人体的安全电压.国家规定的人体安全电压等级为12v、24v、36v.低压触电仍然是十分危险的.2、什么叫倒闸操作答：倒闸操作是电气设备转变运行状态,即从运行改变为备用或检修状态,或变更一次统的运行接线方式,以及保护、二次接线、自动装置投撤、切换试验等,所进行的操作执行过程的综称.它是电气值班工作中最重要也是最为常见的任务之一.3、填写倒闸操作票的依据是什么答：调度或当值值长下达的正确无误的操作命令,就是填写操作票倒闸操作的依据.值班人员受令后,按照命令内容填写倒闸操作票.操作票格式见标准操作票.4、怎样接受调度命令答：正确接受调度命令是安全无误地操作的前提.收受命令开始,拿起电话筒,双方互报职务、姓名正值调度×××,当值值长×××,证实双方都是发令、受令的有权人.然后两方按动电话录音,受令人在准备好的调度命令记录簿上按照命令号,发令时间,发受令人姓名,内容的顺序等做好准确的记录.对命令内容有疑问的应随即提出质疑,或者运行现场存在与执行该命令有妨碍的内容也应提出,在得到调度员的答复或具体的补充后,受令人亦应记录清楚.在双方认为无问题后,受令人向发令人全文复诵命令内容,确证无误,放下听筒,终止录音.此时在时间上受令即告完毕,视作执行操作命令过程的开始时间.5、什么叫做一个操作任务答：一个操作任务可以理解为：调度员下达的同一个操作命令中,将某一种电气设备运行方式改变为另一种运行方式、将某一台电气设备由一种状态改变为另一种状态、或者将同一母线上的电气设备一次性倒换至另一母线上,这种属于同一个操作目的而依次进行的一系列相互关连的操作.6、断路器与隔离开关的作用有何不同答：断路器和隔离开关的作用各不相同.断路器具有相当完善的灭弧结构和足够的断流能力；而隔离开关只装有简单的灭弧装置,断流能力是很小的.它们配合在一起连接成一组设备运行.电路的通断,必须由断路器来完成.也就是说,只有断路器能够可靠地断开正常电路与事故短路时的故障电流,而隔离开关不能用来切断负荷电流.它组装在电路中的作用：①为了改变一次接线,形成灵活的运气方式；②为了设备检修的需要——隔离电源；③用以拉、合小电流设备.当断路器断开后,再拉开隔离开关,能形成明显的空气绝缘间隙.7、隔离开关在操作时有哪些严格规定答：现场操作时,应先拉线路侧隔离开关.这样,如果遇上走错间隔带负荷拉隔离开关,引起的弧光短路点在断路器的线路侧,将由线路保护动作切除；而若先拉母线隔离开关,短路点在母线侧,将由母线保护或其后备保护延时切除,造成故障范围扩大.在送电操作中,如果因种种原因断路器在合上位置,此时先合母线隔离开关,同样可以防止事故扩大,其次,从母线到线路逐级送电,出现故障便于判断处理.8、使用隔离开关可以操作哪些设备答：由于隔离开关没有专门的灭弧装置,如果作为控制电器,只能用来接通和切断以下一些小电流的电路：①可以接通和断开无故障运行的各级母线上的避雷器和电压互感器.②可以拉合长度在10km以内的35kv空载线路和长度在5km以内的10kv空载线路.③可以接通或断开1000kva及以下的35kv空载变压器或相当容量为3200kva及以下的110kv空载变压器.④可以拉、合正常运行中的变压器中性点的接地线系统有故障时则不能操作.⑤可以拉、合闭路开关断路器的旁路电流.⑥可以拉、合无接地运行的消弧线圈.⑦可以拉、合母线和直接连接在母线上设备的电容电流.10、断路器操作时应注意哪些问题答：断路器操作时应注意以下几个问题.⑴断路器分闸时：①操作之前,应先检查和考虑保护及二次装置的适应情况.例如,并列运行的线路解列后,另一回线路是否会过负荷,保护定值是否需要调整.②断路器控制把手扭至分闸位置,瞬间分闸后,该断路器所控制的回路电流应降至零,绿灯亮,现场检查机构位置指示器在分闸位置.⑵断路器合闸：①合闸操作之前,首先要检查该断路器已完备地处于热备用状态.它包括：断路器两侧隔离开关均已在合好后位置,断路器的各主、辅继电保护装置已按规定投入,合闸电源和操作控制电源都已投入,各位置信号指示正确.②操作断路器控制把手时注意力要掌握适度.控制把手扭至合闸位置,观察仪表指示出现瞬间冲击空载短距离线路无此变化,待红灯亮后才可返回,不能返回过快致使断路器来不及合闸.③操作合闸后,检查断路器合闸回路电流表指针回零,并应对测量仪器和信号指示、机构位置进行实地检查.例如：电流表、功率表在回路带负荷情况时的指示等,分、合闸位置指示器的指示等,从而作出操作结果良好的正确判断.11、严禁使用隔离开关进行操作的有哪些答：严禁使用隔离开关进行操作的有以下几个方面：①禁止用隔离开关拉、合并列的母线系统的环路均衡电流.据有关技术标准,隔离开关可拉、合的环路均衡电流不得超过70,电压不能高于10.而用隔离开关分段的母线,或用隔离开关连接运行的母线,参数和负荷电流差别较大.拉、合该隔离开关时,刀口处负荷转移引起的电压差较大,末经过实地测量试验,不得冒然操作.②禁止用隔离开关,特别是通过蜗杆传动的慢分机构的隔离开关拉、合两台主变压器低压侧的环路.③禁止将带负荷运行的电抗器用隔离开关短接或解除短接.④中性点经消弧线圈接地的系统发生接地时,禁止操作消弧线圈的隔离开关断开故障点的零序电流,禁止用隔离开关拉开出现接地故障的避雷器和电压互感器.12、电气防误装置的运行、维护、管理主要有哪些规定答：电气防误装置的运行、维护、管理的规定主要有以下内容：①电气防误装置是运行设备,应由专人管理,它的维护检修工作是与主设备检修管理一样对待的.②要求运行人员应懂得电气防误装置的工作原理、结构和操作程序,会操作维护,会安装,并对现场的防误管理和实施细则也应熟悉.③电气防误装置应能防尘、防潮、防锈、开启灵活无卡涩,结构简单可靠.在其运行操作中发生异常时,应及时查明原因；对其进行解锁操作时,须经值班负责人确认,并应执行解锁的具体规定,报告主管人员同意后才能进行解锁操作.④电气防误装置解锁工具、钥匙应有保管制度,严格解锁及闭锁装置退出运行的批准手续.对其进行解锁时,应注意监护,并应采取其它安全防护措施.⑤对起闭锁作用的机械锁具,也应同样对待,加强检查维护,发现问题及时修理,加以解决.13、为什么操作票中应填写设备双重编号答：操作票填写设备名称和编号的作用有两个：①一是,使操作票简洁、明了,避免某些语句在书写和复诵上过于冗繁.②二是,通过使用双重名称,可以避免发令和受令时在听觉上出错,特别对同一变电所内同音或近音的设备尤其必要.14、为什么倒闸操作中以及使用绝缘棒时要戴绝缘手套答：首先,绝缘棒的绝缘并不绝对,当它保管不当受潮时,绝缘能力将会降低,表现为泄漏电流增大,假如使用这样的绝缘棒操作,绝缘棒上就会产生电压降,如果操作人不戴绝缘手套,则其两手之间的接触电压将对人身安全造成威胁；第二,如果操作中出现错误引起设备接地,那么,地电位升高,操作人两手之间同样要承受接触电压而被伤害.因此,倒闸操作必须使用安全用具.基本安全用具还须辅助安全用具配合,戴绝缘手套是必须的.15、倒闸操作在哪些情况下应穿绝缘靴答：穿绝缘靴是为了防止设备外壳带有较高电位时操作人员受到跨步电压的危害.在实际操作中应严格遵守安规第25条规定外,并注意在出现以下情况时穿好绝缘靴.①电气设备出现异常的检查巡视中,包括小电流接地系统接地检查处理时.②雨天、雷电活动中设备巡视和用绝缘棒进行操作时.③发生人身触电,前往解救时.④对接地网电阻不合格的配电装置进行倒闸操作和巡视时.16、为什么在有雷电活动时禁止进行倒闸操作答：因为雷电活动时,雷电波会通过线路和母线馈散.雷电流相当大,而高压断路器的遮断容量与雷电流相比是有限的,如果恰好在操作中遇上那一瞬间开断雷电流,就会发生严重后果.有雷电活动时,输电线路及其它电气设备发生故障的机率也高.所以,如果雷电活动正在上空或附近时,应禁止进行倒闸操作.17、哪些工作应填用第一和工作票答：不论是电气一次回路,还是电气二次回路、照明回路、只要进行检修作业、或因安全距离不够、或因地点狭窄以及其它方面的问题,对工作形成妨碍而需要全部或部分停止高压设备运行、采取安全措施的工作,都应填用第一和工作票.18、什么叫做一个电气连接部分答：一个电气连接部分指的是：配电装置的一个电气单元与其它电气部分之间装有能明显分段的隔离开关,在这些隔离开关之间进行部分检修时,只要在各隔离开关处断路器侧或待修侧施以安全措施,就可以保证作业安全.比如高压母线或送电线路,它们与系统各个方面各端都可以用隔离开关明显地界隔开,可以称为一个电气连接部分.19、事故抢修时,工作的安全措施如何保证答：事故抢修属于紧急抢修,可以不办理工作票.但安全措施必需充分得到保证.①事故处理不办票,但仍然服从于严格的组织管理,是以严的口头命令方式执行的.②执行规程规定,不论多么紧急的抢修和其它工作,首先必须施行现场的安全技术措施,并在工作中严格执行专责监护制度.③对于事故抢险,要求参加抢险人员技术素质好、安全意识强、经验丰富,以保证事故抢修工作顺利进行.20、工作票中的值长、工作许可人的安全责任是什么答：⑴工作许可人的安全责任：①根据工作票内容对工作安全进行审查,保证票面安全措施和工作现场布置的安全措施正确完善、符合现场实际条件.②对停电检修设备仔细检查,防止一切可能使该设备带电的危险,切实证明工作现场安全.③对查验安全措施中发现的问题予以澄清,必要时向工作票签发人提出,要求作安全事项方面的补充.⑵值长的安全责任：站在工作许可人的角度对检修工作安全措施是否完善和工作必要性、检修工期是否正确、工作票办理情况作进一步审查,以防造成盲目检修、错误检修以及用不合格的工作票进行工作.21、怎样办理工作终结手续答：办理工作终结手续有三个步骤：①工作完毕后应进行自查整理.其内容包括清扫工作现场、检查有无遗漏物件、设备是否清擦干净等,对所做工作的全过程进行周密检查之后,工作班全体成员撤离工作地点.②做出工作结论和设备现状交接.工作负责人向值班负责人讲清所修项目、发现问题以及还末处理的仍然存在的问题,提交试验报告或结论.其后双方共同对设备状况进行全面检查,工作许可人按现场运行规程式规定进行必要的仪器测试和操动试验,所查结果应确与所交待结论相符.③履行工作终结手续.由工作许可人在工作票上填写工作结束时间,双方在工作票的相应位置上签名,检修工作至此全部完结.接地线未拆除.22、工作终结手续和工作票结束有哪些区别答：工作终结与工作票结束,二者区别在于：后者是前者的延缓,而前者只对工作本身而言,不涉及现场安全措施,而后者既包括工作,也包括安全措施.根据工作票本身所赋予的特定内容要求,工作终结,安全措施地线虽然应拆除但未拆除,工作票结束,表示工作过程履行完结,安全措施全部拆除.23、为什么运行中的星形接线设备的中性点必须视为带电体答：这是因为,不论是中性点直接接地的系统还是中性点不接地的系统,正常运行中中性点都存在有位移电压.对中性点经消弧线圈接地或不接地的系统来说,它是因导线排列不对称、相对地电容不相等以及负荷不对称而产生的.即使中性点直接接地系统中的变压器的中性点也具有一定的电位,它们在系统发生故障时,电位会更高,其数值可达等级额定电压的10%.如果我们在停电时不注意将其中性点与运行中设备的中性点断开,就有可能会使这些电压引到检修设备上去,那将是很危险的.所以,设备停电时,必须将检修设备各方面的电源断开,特别应注意将运行中设备的中性点和停电设备的星形中性点解开.24、操作电源是指什么为什么设备检修时要断开它们答：操作电源是指断路器和隔离开关的控制电源以及它们的各种形式的合闸电源的统称.断路器和隔离开关断开后,如果不断开它们的控制电源和合闸电源,可能会因多种原因,如试验保护、遥控装置调试失当、误操作等,断路器或隔离开关会被突然合上,造成检修设备带电,使工作安全遭到破坏.因此,断路器在冷备用和检修状态时,必须断开该断路器和隔离开关的操作电源.25、为什么可以用绝缘棒代替验电器验电答：设备达到35kv等级的电场强度,绝缘棒尖端部分接近时,必然会在小间隙之间产生空气被电离时的火花和噼叭放电现象.实际的运行工作说明,用电压等级合格的绝缘棒验电是一种简便实用的验电办法,操作使用时要注意,不可勾住导线,这样就破坏了产生光声现象的条件.如果现场备有专用验电器,则应按规定使用验电器.验电时必须戴绝缘手套.26、装设接地线应注意什么答：装设接地线时主要应防止麻电和触电烧伤,防高处摔伤,挂设正确,还应注意以下几个方面：①装设之前,应先根据设备接地处的位置选择合适的接地线,提前进行检查,保证接地线合格良好待用.②准备好所使用的工器具和安全防护用具.③在装设现场应先理顺展好接地线.因为验电和挂地线是同一项操作.验明确无电压后,操作人先将接地端接好,选择挂设时合适的站立位置.保持好接地线与周围带电设备的安全距离,在接通导体端的整个过程中,操作人员身体不得挨靠接地线金属部分.④挂设导体端时,应缓慢接近导电部分、待即将接触上的瞬间果断地将线夹挂入,并应检查接触良好.26、验电后因故中断操作一段时间后,继续操作时要不要再验电答：安规第73条强调指出,在验明设备确无电压后,应立即将设备接地并三相短路.验电后中断的时间间隔中,停电设备有可能发生突然来电的意外情况,操作人员虽然明知设备已停电,也应再认真检验一次电压.27、装设接地线为什么要求接地并三相短路答：假如只装设短路线而不接地,那么,遇有检修设备一旦被串入单相电源时,工作设备上因本身未接地,不仅不是等地电位而是故障线路的额定相电压.假如不是接地并三相短路,而是三相分别接地,那么,三相均存在一个对地等效电阻,电源一旦合闸,产生三相接地短路电流,它在该等效电阻上产生的相当大的电压降就会施加在检修设备上,足以危及工作人员的安全.而且,采用三相分别接地,既浪费金属材料、又不够科学合理,无形中增加了操作人员的工作负担,因此也是不可取的.综述,只有采取接地并三相短路的措施,才是最安全的.28、为什么接地线应装设在规定地点答：接地线在规定地点装设,主要是为了保证接地电阻合格和便于对接地装置进行维护管理.电气设备需要接地的场所,工程设计施工中均已做了可靠处理,以保证它有良好和足够的接触面积.在规定的接地点的接地极上均应刮去油漆,减小接触电阻,并划下黑色记号,作为接地极的统一标志.29、装设接地线为什么要先接接地端拆除时后拆接地端答：先装接地端后接导体端完全是操作安全的需要.因为在装拆接地线的过程中可能会突然来电而发生事故,为了保证安全,操作前应先戴好绝望手套.第一步将地线的接地端可靠地与地极螺栓作良好接触.这样在发生各种故障的情况下都能有效地限制地线上的电位.拆地线时,只有在导体端与设备全部解开后,才可拆除接地端子上的接地线.否则,若首先拆除接地端,则泄放感应电荷的通道即被隔断,操作人员再接触检修设备或地线,就有触电的危险.30、什么叫保护接地和保护接零答：保护接地,就是将电气设备和用电装置的中性点、外壳或支架在正常情况下与接地体作良好的电气连接,以防止电气设备绝缘损坏而发生触电事故.保护接零,就是在电源中性点接地的低压系统中,将电气设备的金属外壳、框架与中性线相接,由于中性线电阻很小与接触的电阻相比较,当电气设备绝缘损坏而碰壳时,会产生很大的短路电流使电路中的开关保护动作或者使保护熔丝熔断,切断电源.从而,避免人身和设备遭受危害.31、哪些电气设备必须装设保护接地和保护接零答：下述设备的外壳均需做好保护接地：①发电机、电动机、变压器等高、低压电气设备的金属外壳和底座.②各种电力设备的操作传动机构和配电装置、配电盘、控制盘等的金属框架,室内外配电装置的金属构架以及混凝土构架.③高压架空输配电线路的杆塔及其上安装的柱上断路器、隔绝开关、电容器组的外壳.④互感器的二次绕组.32、标示牌的分类和用途有哪些答：标示牌可以分为两类：①提示性：“从此上下”、“在此工作”、“禁止合闸,有人工作”、“禁止合闸,线路有人工作”共四种,主要用于设备检修工作中,配合保证安全的组织措施和技术措施.②警示性：“禁止攀登,高压危险”、“止步,高压危险”两种,大多都长期或永久性地悬挂在发电厂和变电所室内、外的高压配电设备,装置的网门、围栏、设备本体上和架构显明的位置上,用来警告非电气值班员,预知危险.32、标示牌分别用于哪些场合答：各类标示牌分别用于以下场合：①“禁止合闸,有人工作”用于一经合闸即可送电到检修设备的断路器和隔离开关的操作把手上.②“禁止合闸,线路有人工作”为线路作业专用.为了使其不与其它标示牌混淆而能明显区分,制成红底色,其挂、拆操作一般均按值班调度员或值班负责人命令执行,固定挂在线路隔离开关的操作把手上.③“在此工作”专挂于工作地点中心显明的位置上或需要检修的设备上.④“从此上下”挂于工作人员登高作业的扶梯或铁架上,它只在检修作业登高时使用.⑤“禁止攀登,高压危险”应悬挂在带电设备架构的扶梯上,高压设备区围墙上以及需要阻止攀登的设施上.⑥“止步,高压危险”悬挂于高压室内和室外带电运行设备的遮拦上,或设备架构及设备区通道周围,以警示人员引起注意,严禁接近.33、为什么对高压电气设备要进行预防性试验答：由于高压电气设备在运行中要受到来自内部的和外部的比正常额定工作电压高得多的过电压的作用,可能使绝缘结构出现缺陷,成为潜伏性故障.另一方面,设备在运行过程中,绝缘本身也会出现发热和自然条件下的老化而降低.就是针对这些问题和可能,对高压电气设备必须周期性进行预防性试验.34、什么叫耐压试验耐压试验有几种答：电气设备的绝缘水平并不是设备铭牌上的额定工作电压,而是由耐压试验时所施加的试验电压标准值来表征的.而这个试验电压又是根据电气设备在实际工作中可能遇到的最高内、外过电压以及长期工作电压的作用来决定的.为了考验电气设备绝缘运行的可靠性,按照部颁统一电压标准和时间进行的试验就称之为耐压试验.由于耐压试验施加的电压高,对发现设备内部的集中性缺陷很有效.但同时在试验过程中也有可能使设备绝缘损坏,或者使原来已存在的潜伏性缺陷有所发展,造成设备绝缘在一定程度上受到损坏.所以耐压试验又叫做破坏性试验.耐压试验的种类有：工频交流耐压试验、直流耐压试验、感应高压试验、冲击电压试验、操作冲击电压试验等几种.35、什么叫做1min工频交流耐压试验答：电气设备的绝缘耐压水平是根据系统内、外过电压值综合比较确定的.但对于220kv及以下的电气设备,试验电压主要以内电压为主,同时也考虑外过电压和长期工作电压的作用.用1min工频试验电压代替操作过电压进行试验,由于它作用时间长,对电气设备绝缘的考验更为严格.一般来说,只要设备能通过这种1min的工频耐压试验,则在运行中即使有内、外电压发生,也能保证其安全.另外,工频耐压试验操作、调试都比较方便,是检验电气设备耐压强度的基本试验.。

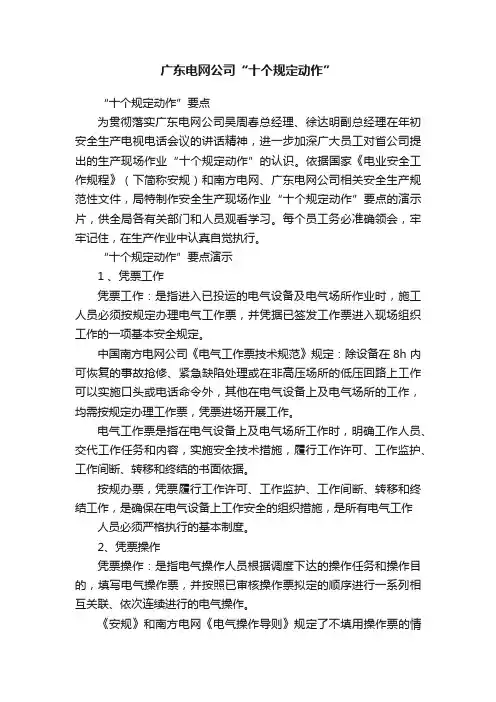

广东电网公司“十个规定动作”“十个规定动作”要点为贯彻落实广东电网公司吴周春总经理、徐达明副总经理在年初安全生产电视电话会议的讲话精神，进一步加深广大员工对省公司提出的生产现场作业“十个规定动作”的认识。

依据国家《电业安全工作规程》（下简称安规）和南方电网、广东电网公司相关安全生产规范性文件，局特制作安全生产现场作业“十个规定动作”要点的演示片，供全局各有关部门和人员观看学习。

每个员工务必准确领会，牢牢记住，在生产作业中认真自觉执行。

“十个规定动作”要点演示1 、凭票工作凭票工作：是指进入已投运的电气设备及电气场所作业时，施工人员必须按规定办理电气工作票，并凭据已签发工作票进入现场组织工作的一项基本安全规定。

中国南方电网公司《电气工作票技术规范》规定：除设备在8h 内可恢复的事故抢修、紧急缺陷处理或在非高压场所的低压回路上工作可以实施口头或电话命令外，其他在电气设备上及电气场所的工作，均需按规定办理工作票，凭票进场开展工作。

电气工作票是指在电气设备上及电气场所工作时，明确工作人员、交代工作任务和内容，实施安全技术措施，履行工作许可、工作监护、工作间断、转移和终结的书面依据。

按规办票，凭票履行工作许可、工作监护、工作间断、转移和终结工作，是确保在电气设备上工作安全的组织措施，是所有电气工作人员必须严格执行的基本制度。

2、凭票操作凭票操作：是指电气操作人员根据调度下达的操作任务和操作目的，填写电气操作票，并按照已审核操作票拟定的顺序进行一系列相互关联、依次连续进行的电气操作。

《安规》和南方电网《电气操作导则》规定了不填用操作票的情况：1) 事故处理；2) 拉开、合上断路器、二次空气开关、二次回路开关的单一操作；3) 投上或取下熔断器的单一操作；4) 投、切保护（或自动装置）的一块连接片或一个转换开关；5) 拉开全厂（站）唯一合上的一组接地开关（不包含变压器中性点接地开关）或拆除全厂（站）仅有的一组使用的接地线；6) 寻找直流系统接地或摇测绝缘；7) 变压器、消弧线圈分接头的调整。

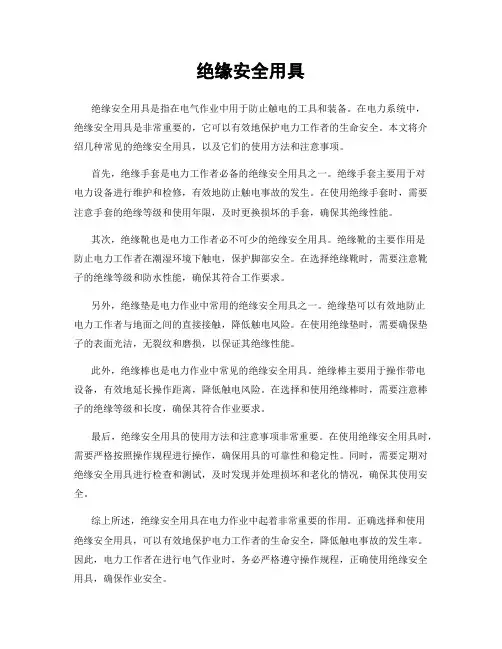

绝缘安全用具绝缘安全用具是指在电气作业中用于防止触电的工具和装备。

在电力系统中，绝缘安全用具是非常重要的，它可以有效地保护电力工作者的生命安全。

本文将介绍几种常见的绝缘安全用具，以及它们的使用方法和注意事项。

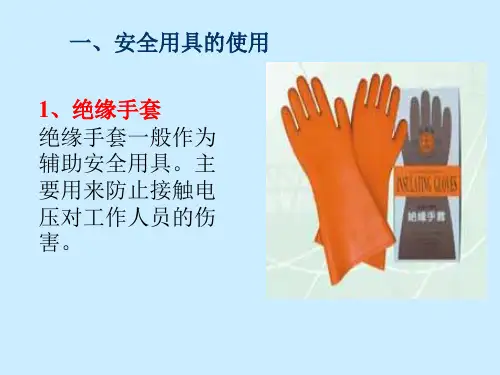

首先，绝缘手套是电力工作者必备的绝缘安全用具之一。

绝缘手套主要用于对电力设备进行维护和检修，有效地防止触电事故的发生。

在使用绝缘手套时，需要注意手套的绝缘等级和使用年限，及时更换损坏的手套，确保其绝缘性能。

其次，绝缘靴也是电力工作者必不可少的绝缘安全用具。

绝缘靴的主要作用是防止电力工作者在潮湿环境下触电，保护脚部安全。

在选择绝缘靴时，需要注意靴子的绝缘等级和防水性能，确保其符合工作要求。

另外，绝缘垫是电力作业中常用的绝缘安全用具之一。

绝缘垫可以有效地防止电力工作者与地面之间的直接接触，降低触电风险。

在使用绝缘垫时，需要确保垫子的表面光洁，无裂纹和磨损，以保证其绝缘性能。

此外，绝缘棒也是电力作业中常见的绝缘安全用具。

绝缘棒主要用于操作带电设备，有效地延长操作距离，降低触电风险。

在选择和使用绝缘棒时，需要注意棒子的绝缘等级和长度，确保其符合作业要求。

最后，绝缘安全用具的使用方法和注意事项非常重要。

在使用绝缘安全用具时，需要严格按照操作规程进行操作，确保用具的可靠性和稳定性。

同时，需要定期对绝缘安全用具进行检查和测试，及时发现并处理损坏和老化的情况，确保其使用安全。

综上所述，绝缘安全用具在电力作业中起着非常重要的作用。

正确选择和使用绝缘安全用具，可以有效地保护电力工作者的生命安全，降低触电事故的发生率。

因此，电力工作者在进行电气作业时，务必严格遵守操作规程，正确使用绝缘安全用具，确保作业安全。

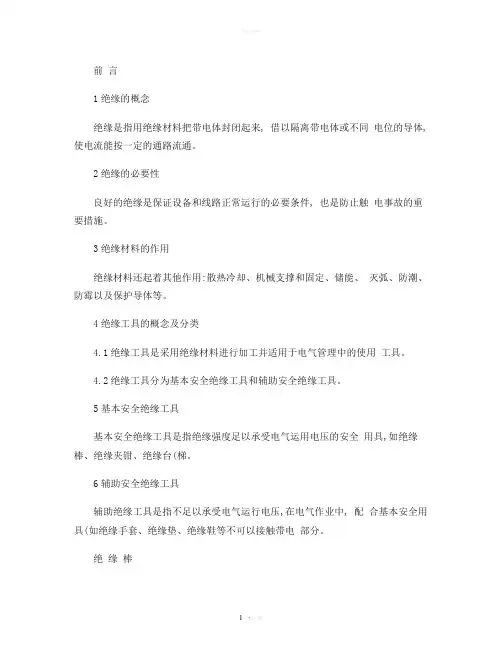

前言1绝缘的概念绝缘是指用绝缘材料把带电体封闭起来, 借以隔离带电体或不同电位的导体,使电流能按一定的通路流通。

2绝缘的必要性良好的绝缘是保证设备和线路正常运行的必要条件, 也是防止触电事故的重要措施。

3绝缘材料的作用绝缘材料还起着其他作用:散热冷却、机械支撑和固定、储能、灭弧、防潮、防霉以及保护导体等。

4绝缘工具的概念及分类4.1绝缘工具是采用绝缘材料进行加工并适用于电气管理中的使用工具。

4.2绝缘工具分为基本安全绝缘工具和辅助安全绝缘工具。

5基本安全绝缘工具基本安全绝缘工具是指绝缘强度足以承受电气运用电压的安全用具,如绝缘棒、绝缘夹钳、绝缘台(梯。

6辅助安全绝缘工具辅助绝缘工具是指不足以承受电气运行电压,在电气作业中, 配合基本安全用具(如绝缘手套、绝缘垫、绝缘鞋等不可以接触带电部分。

绝缘棒1定义绝缘棒又称令克棒、绝缘拉杆、操作杆等,属于基本安全用具。

2构成绝缘棒由工作头、绝缘杆和握柄三部分构成。

3适用范围绝缘棒主要用在闭合或拉开高压隔离开关, 装拆携带式接地线, 以及进行测量和试验时使用。

4样式5绝缘棒的操作要求5.1为保证操作时有足够的绝缘安全距离,绝缘操作杆的绝缘部分长度不得小于 0.7m 。

5.2要求它的材料要耐压强度高、耐腐蚀、耐潮湿、机械强度大、质轻、便于携带,一个人能够单独操作。

5.3三节之间的连接应牢固可靠,不得在操作中脱落。

6绝缘棒的使用注意事项6.1使用前必须对绝缘操作杆进行外观的检查,外观上不能有裂纹、划痕等外部损伤。

6.2必须是经校验后合格的,不合格的严禁使用。

6.3必须适用于操作设备的电压等级,且核对无误后才能使用; 6.4雨雪天气必须在室外进行操作的要使用带防雨雪罩的特殊绝缘操作杆。

6.5操作时在连接绝缘操作杆的节与节的丝扣时要离开地面,不可将杆体置于地面上进行, 以防杂草、土进入丝扣中或粘缚在杆体的外表上,丝扣要轻轻拧紧,不可将丝扣未拧紧即使用。

6.6使用时要尽量减少对杆体的弯曲力,以防损坏杆体。

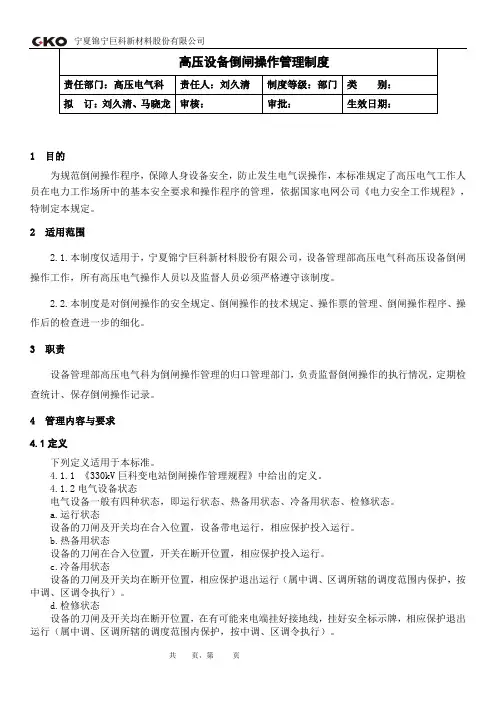

1 目的为规范倒闸操作程序，保障人身设备安全，防止发生电气误操作，本标准规定了高压电气工作人员在电力工作场所中的基本安全要求和操作程序的管理，依据国家电网公司《电力安全工作规程》，特制定本规定。

2 适用范围2.1.本制度仅适用于，宁夏锦宁巨科新材料股份有限公司，设备管理部高压电气科高压设备倒闸操作工作，所有高压电气操作人员以及监督人员必须严格遵守该制度。

2.2.本制度是对倒闸操作的安全规定、倒闸操作的技术规定、操作票的管理、倒闸操作程序、操作后的检查进一步的细化。

3 职责设备管理部高压电气科为倒闸操作管理的归口管理部门，负责监督倒闸操作的执行情况，定期检查统计、保存倒闸操作记录。

4 管理内容与要求4.1定义下列定义适用于本标准。

4.1.1 《330kV巨科变电站倒闸操作管理规程》中给出的定义。

4.1.2电气设备状态电气设备一般有四种状态，即运行状态、热备用状态、冷备用状态、检修状态。

a.运行状态设备的刀闸及开关均在合入位置，设备带电运行，相应保护投入运行。

b.热备用状态设备的刀闸在合入位置，开关在断开位置，相应保护投入运行。

c.冷备用状态设备的刀闸及开关均在断开位置，相应保护退出运行（属中调、区调所辖的调度范围内保护，按中调、区调令执行）。

d.检修状态设备的刀闸及开关均在断开位置，在有可能来电端挂好接地线，挂好安全标示牌，相应保护退出运行（属中调、区调所辖的调度范围内保护，按中调、区调令执行）。

4.1.3手车开关位置手车开关本体所处的三种位置，即工作位置、试验位置、检修位置。

a.工作位置手车开关本体在开关柜内，一次插件（动、静插头）已插好。

b.试验位置手车开关本体在开关柜内，且开关本体限定在“试验”位置，一次插件（动、静插头）在断开位置。

c.检修位置手车开关本体在开关柜外。

4.1.4手车开关状态手车开关有五种状态，即运行状态、热备用状态、冷备用状态、试验状态、检修状态。

a.运行状态手车开关本体在“工作”位置，开关处于合闸状态，二次插头插好，开关操作电源、合闸电源均已投入，相应保护投入运行。

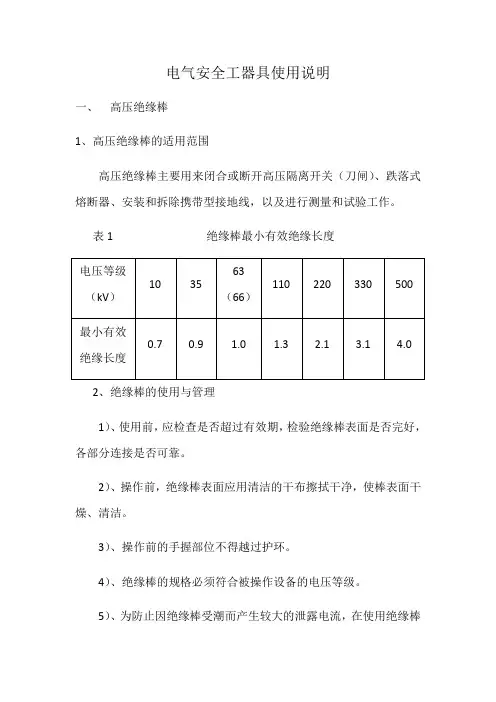

电气安全工器具使用说明一、高压绝缘棒1、高压绝缘棒的适用范围高压绝缘棒主要用来闭合或断开高压隔离开关（刀闸）、跌落式熔断器、安装和拆除携带型接地线，以及进行测量和试验工作。

表1 绝缘棒最小有效绝缘长度2、绝缘棒的使用与管理1）、使用前，应检查是否超过有效期，检验绝缘棒表面是否完好，各部分连接是否可靠。

2）、操作前，绝缘棒表面应用清洁的干布擦拭干净，使棒表面干燥、清洁。

3）、操作前的手握部位不得越过护环。

4）、绝缘棒的规格必须符合被操作设备的电压等级。

5）、为防止因绝缘棒受潮而产生较大的泄露电流，在使用绝缘棒拉合隔离开关和断路器时，必须戴绝缘手套。

6）、雨天户外使用绝缘棒时，应在绝缘棒上安装防雨罩，戴绝缘手套，穿绝缘鞋。

7)、当接地网接地电阻不符和要求时，晴天操作也应穿绝缘靴，以防止接触电压、跨步电压的伤害。

8）、绝缘棒应统一编号，定期检查、定期试验，并存放在专用的工具柜内。

9）、绝缘棒每年应进行一次电气试验，试验标准如图表2-2要求。

表2 绝缘棒试验标准3、验电器的作用与使用范围验电器分为高压验电器和低压验电器两类，是检验电气设备、电器、导线上是否有电的专用工具。

低压验电器主要用来测验低压电气设备、电器、导线上是否有电。

高压验电器主要用来测验高压电气设备、电器、导线上是否有电。

4、验电器的使用与管理1）、低压验电器只允许在100-500V电压的电气设备上使用。

2）、高压验电器使用前，应检查验电器的工作电压与被测设备的额定电压是否相符，验电器是否超过有效期。

表3 高压验电器最小有效绝缘长度3）、检查验电器组建齐全，声、光信号正常。

4）、使用高压验电器演电视，工作人员必须戴绝缘手套，并且必须握在绝缘棒护环以下我受不为，不得越过护环。

5）、在停电设备上验电前，应先在有电设备上验电，测试验电器声、光信号是否正常。

6）、不准使用不合格的验电器。

7）、验电器应按电压等级统一编号，每个电压等级的验电器现场至少保持2支。

安全工器具的分类与管理一、安全工器具的分类：（一）、电气绝缘工器具绝缘工器具包括：高压验电器、高压绝缘棒、绝缘鞋（靴)、绝缘手套、绝缘垫、绝缘夹钳、绝缘台、绝缘挡板等.（二)、安全防护工器具防护器具包括：防护眼镜、安全帽、安全带、腰绳、绝缘布、耐酸工作服、耐酸手套、防毒面具、防护面罩、临时遮栏、遮栏绳（网)等。

以及登高用梯子、脚扣（铁鞋）、站脚板等。

电气绝缘工器具和安全防护工器具按其功能和作用分为三个部分：1、基本绝缘安全工器具；是指安全工器具的绝缘强度能承受工作电压的作用，可以直接操作高压电气设备、接触或可能接触带电体的工器具。

如电容型验电器、绝缘杆、绝缘隔板、绝缘罩、核相器、携带型短路接地线、个人保安接地线等。

2、辅助绝缘安全工器具;是指绝缘强度不能承受工作电压的作用，只用于加强基本绝缘安全工器具的保安作用，用以防止接触电压,跨步电压、泄漏电流电弧对操作人员的伤害.属于这一类的安全工器具有：绝缘手套、绝缘靴（鞋）、绝缘胶垫、绝缘台、绝缘用品等。

3、一般防护安全工器具（一般防护用具）；是指防护工作人员发生事故的工器具.如安全帽、安全带、绝缘梯、安全绳、脚扣、防静电服(静电感应防护服）、防电弧服、导电鞋（防静电鞋）、安全自锁器、速差自控器、防护眼镜、过滤式防毒面具、正压式消防空气呼吸器、SF6气体检漏仪、氧量测试仪、耐酸手套、耐酸服及耐酸靴等。

（三）、安全围栏（网）和标示牌如安全网、安全围栏、设备标志牌、安全标志牌等。

安全标志牌按其作用分为六个部分:1、禁止标志：其含义是禁止或制止人们预做不安全行为的图形标志，由红色组成。

如禁止合闸，有人工作！、未经许可不得入内、禁止攀登，高压危险！等。

2、警告标志：其含义是提醒人们对周围环境引起注意,以避免可能发生危险的图形标志，由其黄、黑两种颜色组成。

如止步，高压危险！、当心触电、当心坠落等。

3、指令标志：其含义是强制人们必须做出某种动作或采取防范措施的图形标志，由蓝色组成。

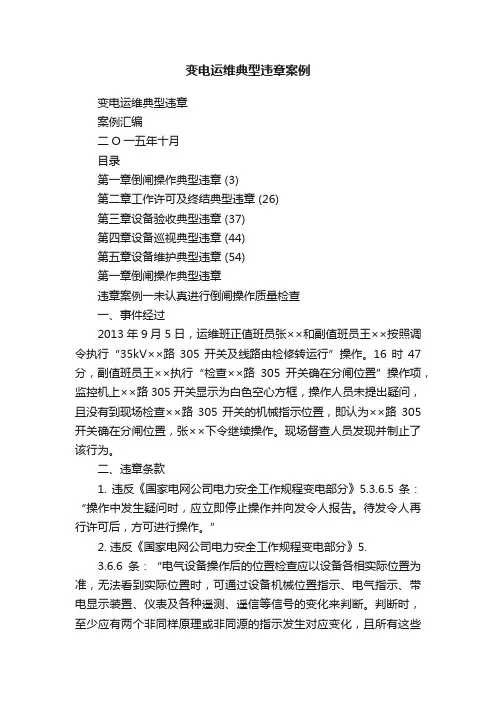

变电运维典型违章案例变电运维典型违章案例汇编二O一五年十月目录第一章倒闸操作典型违章 (3)第二章工作许可及终结典型违章 (26)第三章设备验收典型违章 (37)第四章设备巡视典型违章 (44)第五章设备维护典型违章 (54)第一章倒闸操作典型违章违章案例一未认真进行倒闸操作质量检查一、事件经过2013年9月5日，运维班正值班员张××和副值班员王××按照调令执行“35kV××路305开关及线路由检修转运行”操作。

16时47分，副值班员王××执行“检查××路305开关确在分闸位置”操作项，监控机上××路305开关显示为白色空心方框，操作人员未提出疑问，且没有到现场检查××路305开关的机械指示位置，即认为××路305开关确在分闸位置，张××下令继续操作。

现场督查人员发现并制止了该行为。

二、违章条款1. 违反《国家电网公司电力安全工作规程变电部分》5.3.6.5条：“操作中发生疑问时，应立即停止操作并向发令人报告。

待发令人再行许可后，方可进行操作。

”2. 违反《国家电网公司电力安全工作规程变电部分》5.3.6.6条：“电气设备操作后的位置检查应以设备各相实际位置为准，无法看到实际位置时，可通过设备机械位置指示、电气指示、带电显示装置、仪表及各种遥测、遥信等信号的变化来判断。

判断时，至少应有两个非同样原理或非同源的指示发生对应变化，且所有这些确定的指示均已同时发生对应变化，才能确认该设备已操作到位。

”3. 违反《国网四川省电力公司变电倒闸操作票管理规定》第二十五条：“5. 监护人和操作人共同检查本步操作质量”。

4. 符合《安全生产典型违章300条》第159条：“倒闸操作中不按规定检查设备实际位置，不确认设备操作到位情况”。

三、可能造成的危害1. 操作中发生疑问时，未认真进行检查，易造成误操作，引起人身、电网或设备事故。

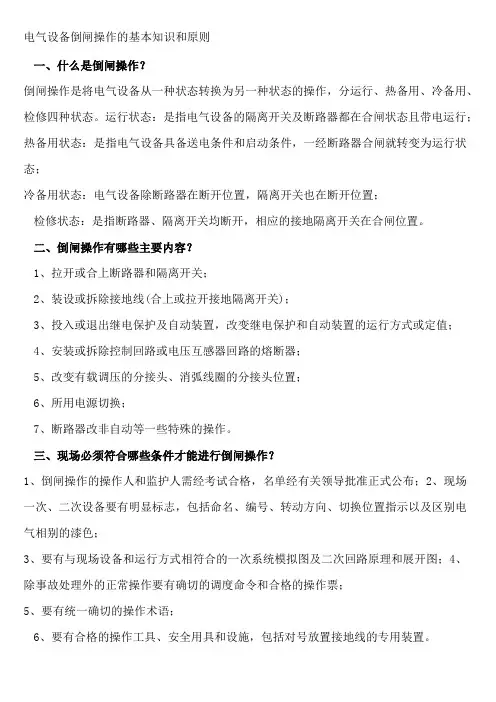

电气设备倒闸操作的基本知识和原则一、什么是倒闸操作？倒闸操作是将电气设备从一种状态转换为另一种状态的操作，分运行、热备用、冷备用、检修四种状态。

运行状态：是指电气设备的隔离开关及断路器都在合闸状态且带电运行；热备用状态：是指电气设备具备送电条件和启动条件，一经断路器合闸就转变为运行状态；冷备用状态：电气设备除断路器在断开位置，隔离开关也在断开位置；检修状态：是指断路器、隔离开关均断开，相应的接地隔离开关在合闸位置。

二、倒闸操作有哪些主要内容？1、拉开或合上断路器和隔离开关；2、装设或拆除接地线(合上或拉开接地隔离开关)；3、投入或退出继电保护及自动装置，改变继电保护和自动装置的运行方式或定值；4、安装或拆除控制回路或电压互感器回路的熔断器；5、改变有载调压的分接头、消弧线圈的分接头位置；6、所用电源切换；7、断路器改非自动等一些特殊的操作。

三、现场必须符合哪些条件才能进行倒闸操作？1、倒闸操作的操作人和监护人需经考试合格，名单经有关领导批准正式公布；2、现场一次、二次设备要有明显标志，包括命名、编号、转动方向、切换位置指示以及区别电气相别的漆色；3、要有与现场设备和运行方式相符合的一次系统模拟图及二次回路原理和展开图；4、除事故处理外的正常操作要有确切的调度命令和合格的操作票；5、要有统一确切的操作术语；6、要有合格的操作工具、安全用具和设施，包括对号放置接地线的专用装置。

四、倒闸操作的基本步骤有哪些？1、发布和接受操作任务；2、填写操作票；3、审查与核对操作票；4、操作执行命令的发布和接受；5、进行倒闸操作；6、汇报、盖章与记录。

五、倒闸操作中“五防”指的是什么？1、防止误拉、误合开关；2、防止带负荷拉、合隔离开关；3、防止带电挂接地线或合接地隔离开关；4、防止带接地线或接地隔离开关合闸；5、防止误入带电间隔。

六、倒闸操作时把“六关”指的是哪六关？1、操作准备关；2、操作票填写关；3、接令关；4、模拟预演关；5、操作监护关；6、操作质量检查关。

14、为什么倒闸操作中以及使用绝缘棒时要戴绝缘手套？答：首先，绝缘棒的绝缘并不绝对，当它保管不当受潮时，绝缘能力将会降低，表现为泄漏电流增大，假如使用这样的绝缘棒操作，绝缘棒上就会产生电压降，如果操作人不戴绝缘手套，则其两手之间的接触电压将对人身安全造成威胁；第二，如果操作中出现错误引起设备接地，那么，地电位升高，操作人两手之间同样要承受接触电压而被伤害。

因此，倒闸操作必须使用安全用具。

基本安全用具还须辅助安全用具配合，戴绝缘手套是必须的。

15、倒闸操作在哪些情况下应穿绝缘靴？答：穿绝缘靴是为了防止设备外壳带有较高电位时操作人员受到跨步电压的危害。

在实际操作中应严格遵守《安规》第25条规定外，并注意在出现以下情况时穿好绝缘靴。

①电气设备出现异常的检查巡视中，包括小电流接地系统接地检查处理时。

②雨天、雷电活动中设备巡视和用绝缘棒进行操作时。

③发生人身触电，前往解救时。

④对接地网电阻不合格的配电装置进行倒闸操作和巡视时。

（二）高压验电器高压验电器是检验正常情况下带高电压的部位是否有电的一种专用安全工器具。

1、声光式验电器结构声光式验电器由验电接触头、测试电路、电源、报警信号、试验开关等部分组成。

2、工作原理验电接触头接触到被试部位后，被测试部分的电信号传送到测试电路，经测试电路判断，被测试部分有电时验电器发出音响和灯光闪烁信号报警，无电时没有任何信号指示。

为检查指示器工作是否正常，设有一试验开关，按下后能发出音响和灯光信号，表示指示器工作正常。

3、使用方法及注意事项1)使用前，按被测设备的电压等级，选择同等电压等级的验电器。

2)检查验电器绝缘杆外观完好，按下验电器头的试验按钮后声光指示正常（伸缩式绝缘杆要全部拉伸开检查）。

其后操作人手握验电器护环以下的部位，不准超过护环，逐渐靠近被测设备，一旦同时有声光指示，即表明该设备有电，否则设备无电。

3)在已停电设备上验电前，应先在同一电压等级的有电设备上试验，检查验电器指示正常。

倒闸操作工作票制度一、倒闸操作的基本要求1、为防止误操作事故，变配电室的倒闸操作必须填写操作票。

2、倒闸操作必须两人同时进行，一人监护，一人操作。

特别重要和复杂的倒闸操作，应由公司分管领导监护。

3、高压操作应戴绝缘手套，室外操作应穿绝缘靴、戴绝缘手套。

4、如逢雨、雪、大雾天气在室外操作，无特殊装置的绝缘棒禁止使用，雷电时禁止室外操作。

5、装卸高压保险时，应戴防护镜和绝缘手套，必要时站在绝缘垫上。

二、倒闸操作的技术规定1、送电时，先合上母线侧刀闸，再合线路侧刀闸，最后合上油开关。

停电时顺序相反，严禁带负荷拉、合刀闸。

2、带联络线的操作：停送电时，同一系统要用开关进行并列、解列，不得用刀闸并列或解列。

3、母线停电操作：电压互感器应最后停电，送电时应先合电压互感器。

4、变压器停电：先停负荷侧，再停电源侧。

送电时顺序相反。

5、拉开或合上刀闸时，应迅速果断，但不可用力过猛。

操作机构有故障时，不得强行拉、合，操作完毕应检查销子是否到位。

6、室外跌落保险在停电拉闸时先拉中相，再拉下风向一相，最后拉余下的一相。

严禁带负荷操作。

三、操作票填写1、操作票必须根据上级通知要求填写。

接通知时，受令人要认真复诵，审核无误，并将上级通知记入值班记录。

2、倒闸操作票应将下列项目填入票内：①应拉合的开关和刀闸。

②检查开关和刀闸的位置。

③检查接地线是否装设或拆除。

④装拆临时接地线。

⑤安装或拆除控制回路或电压互感器回路的保险。

⑥检验是否确无电压。

3、操作票必须由操作人在接受指令后操作前填写。

经监护人、值班负责人审核签字后方可操作。

4、操作票必须按操作项目的顺序逐项填写，不得颠倒或并项填写。

5、操作票应用钢笔和圆珠笔填写，不得用铅笔。

字迹工整，不得涂改。

6、操作票统一编号，按顺序使用。

填废的工作票应注明“作废”的字样。

已操作完的应注明“已操作”的字样。

已操作的操作票应妥善保管。

7、填清操作任务、操作开始和终止时间，填清操作人、监护人、下令人的姓名，禁止代签。

使用电气工器具注意事项一、绝缘棒（杆）1.使用前，应先检查绝缘棒（杆）上是否粘贴有试验合格证，检查是否在试验有效期内，正常情况下，绝缘棒（杆）试验有效期为1年。

2.操作人员手握绝缘棒（杆）的部位不得超过护环。

3.使用时，操作人员必须戴绝缘手套和穿绝缘靴。

4.绝缘棒（杆）使用完毕后放置在米工具房的存放柜内，以防止受潮。

5.绝缘工器具每周检查一次，检查时要擦净表面，检查有无裂纹、机械损伤、绝缘层损坏。

二、验电器1.低压验电时，笔尖金属体应触到被测设备上，手握笔尾，看氖管灯泡是否发亮（不同的验电笔显示有电的方式不同，但方法类同），如果被测设备有电，即使操作人员穿上绝缘鞋或站在绝缘垫上，氖灯也会发光，可以根据发光的程度，判断出电压的高低。

2.低压验电前，应先在有电的部位试一下，以防验电器故障造成误判断而导致人员触电。

3.低压验电器只能在100V—500V的电压范围内使用。

4.高压验电前，应先检查验电器的工作电压与被测设备的额定电压是否相符，验电器是否超过试验有效期。

5.利用高压验电器的自检装置，检查验电器的声、光信号是否正常。

6.高压验电时，操作人员必须戴绝缘手套，并握在绝缘棒护环以下的手持部分，不得超过护环。

7.高压验电时，应将验电器的金属接触极逐渐靠近被测设备，一旦验电器开始正常回转（或发出声、光信号），即说明该设备有电，应立即将金属触电极离开被测设备。

三、低压钳形电流表1.使用低压钳形电流表时，应注意电流表的电压等级和电流值档位，测量时，应特别注意人体与带电部分保持足够的安全距离。

2.测量回路电流时，应选有绝缘层的导线上进行测量，并与其他带电部分保持安全距离，防止相间短路。

禁止在测量中更换电流档位。

四、绝缘手套1.使用绝缘手套前，应检查绝缘手套是否粘贴有试验合格证，检查是否在试验有效期内，正常情况下，绝缘手套试验有效期为半年。

2.使用前，应进行外部检查，查看橡胶是否完好，查看表面有无损伤、磨损或破漏、划痕等。
