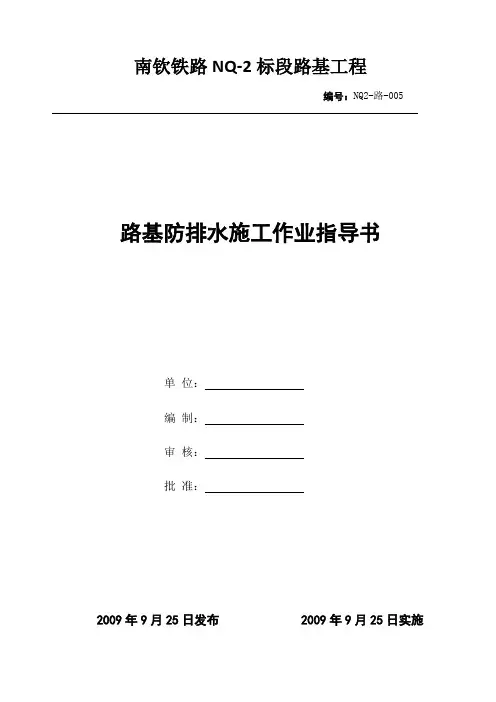

南钦铁路NQ-2标段路基工程
编号：NQ2-路-005
路基防排水施工作业指导书
单 位：
编 制：
审 核：
批 准：
2009年9月25日发布 2009年9月25日实施
南钦铁路路基工程
路基防排水工程施工作业指导书
一、 说明
本标起始桩号为DK77+449.04，终点桩号为DK88+672.5；全线大多地区为丘陵地带，防排水要求严格，为了更好的进行路基防排水施工，特编写此指导书。
二、 目的
2.1 明确路基排水工程施工工艺、操作要点和相应的工艺标准。
2.2 指导、规范路基排水工程施工。
三、 编制依据
《铁路路基施工规范》
《客运专线铁路路基工程施工质量验收暂行标准》
《客运专线铁路路基工程施工技术指南》
《铁路混凝土与砌体工程施工规范》
《广西沿海铁路南宁至钦州北段扩能改造工程站前施工图设计文件》
四、 适用范围
适用于广西沿海铁路南宁至钦州北段扩能改造工程NQ-2标站前路基防排水工程施工。
五、 施工工艺及技术要求
5.1 集水井
集水井是将路基表面水汇集并排入侧沟或坡面排水槽，采用C20混凝土浇筑。施工前熟悉施工图纸，施工前技术人员应统计各个路基段的集水井的数量、形式、位置。
集水井基础采用人工开挖，施工前按照测量出的桩位及控制轴线放出检查井的开挖尺寸。开挖过程中控制好检查井的尺寸和竖直度，施工中不允许出现超挖，对于超挖的部分采用与检查井井身同标号的砼回填。
井口周围要做好防排水工作，以免雨水或施工废水流入基坑内。开挖到设计标高时应检查集水井的基底标高是否符合设计要求；并采用锤球和直尺检查检查井的竖直度和尺寸。
绑扎安装检查井的钢筋，钢筋底部采用安装混凝土预制垫块来控制钢筋位置。浇注集水井的基础砼，浇注时要注意基础的砼顶面标高。在基础混凝土初凝后，砼面上用锤球定出检查井的中心位置及控制轴线，用墨线标出井身位置。按照放样出的位置安装模板，并加固牢靠。
施工作业指导书
- 1 -

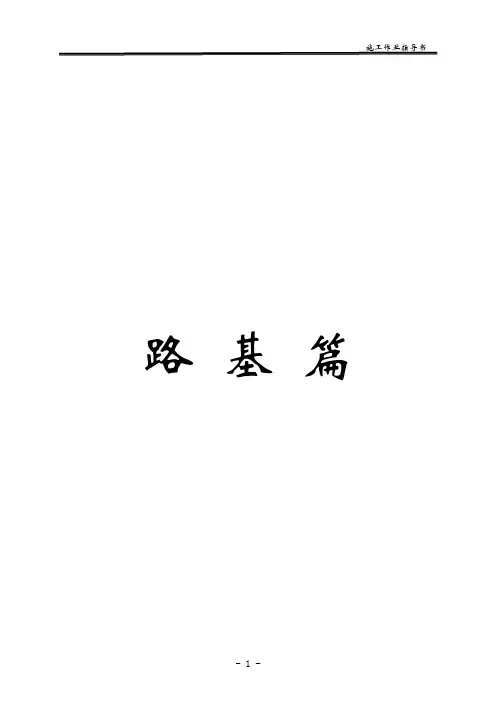

路 基 篇
施工作业指导书
- 2 - 水泥粉煤灰碎石桩（CFG）施工作业指导书
1、目的
明确CFG桩施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范CFG桩作业施工。
2、编制依据
《客运专线铁路路基工程施工质量验收暂行标准》
《客运专线铁路路基工程施工技术指南》
《新建铁路福厦线站前施工图设计文件》
3、适用范围
适用于新建铁路福厦线站前CFG桩施工。
4、材质要求
桩体主体材料为碎石，应符合设计级配要求；
选用的水泥、粉煤灰、及外加剂等原材料应符合设计要求，并按相关规定进行检验。
5、施工工艺流程及技术要求
5.1施工准备
⑴核查地质资料，结合设计参数，选择合适的施工机械和施工方法。
⑵进行满足桩体设计强度的配合比试验，确定各种材料的施工用配比。
⑶平整场地，清除障碍物，标记处理场地范围内地下构造物及管线。
⑷测量放线，定出控制轴线、打桩场地边线并标识。
⑸施工前清除地表耕植土，进行成桩工艺试验，确定施工工艺和参数。
5.2施工顺序
CFG桩施工一般优先采用间隔跳打法，也可采用连打法。具体的施工方法由现场试验来确定。
连打法易造成邻桩被挤碎或缩颈，在粘性土中易造成地面隆起；跳打法不易发生上述现象，但土层较硬时，在已打桩中间补打新桩，可能造成已打桩被振裂或振断。 施工作业指导书
- 3 - 在软土中，桩距较大可采用隔桩跳打，但施工新桩与已打桩时间间隔不少于7d；在饱和的松散粉土中，如桩距较小，不宜采用隔桩跳打；全长布桩时，应遵循由“由一边向另一边”的原则。
5.3振动沉管灌注施工工艺
振动沉管打桩机适用于粘性土、粉土以及淤泥质土。
1 目 录
一、路基排水作业指导书 ................................................................................................................... 2
（一）路基地表排水施工作业指导书 ............................................................................................... 2
（二）路基地下排水作业指导书 ....................................................................................................... 8
（三）支撑渗沟施工作业指导书 ..................................................................................................... 14
（四）站前站后工程接口部分施工作业指导书 ............................................................................. 20
二、路基基底处理作业指导书 ......................................................................................................... 32
（一）搅拌桩施工作业指导书 ......................................................................................................... 32
崇遵高速公路第十三合同段 路基施工作业指导书
第 1 页 共 5 页 一、施工准备工作：
复测：对所交付的公路中线位置桩、水准基点桩及其复测资料进行检查核对；根据下发的施工图和有关规定进行放样，包括路基中心桩、边线桩及边沟的具体位置，标明其轮廓，报监理工程师核查。
二、场地清理：
1、将路堤范围内的树木、表层土、草皮等按设计要求深度清除至路基填筑范围外堆放好。
2、对于低洼处按设计要求进行局部加固处理，不得随意填土。
3、在公路有地范围内及其附近，详细调查出所有管系及周边的地下地面设施，针对具体不同的情况制定不同的处理措施，保证原有管系及设施不受破坏。
4、对于面积较大的松散土层要经翻压、换填、强夯等加固处理，监理工程师检查签证后方可继续下步填土作业。
5、公路地范围内的树墩、树根、竹根应挖至原地面30cm以下深度，在路基范围内，对于路床面标高高出地面1m以上的区域，树墩等应清除至原地面。
6、公路有地范围内所有的地下结构物、墙基以及其它障碍物的基础，均应掘除到图纸或监理工程师指示的浓度。
三、基底处理：
1、清除表层土并晾晒后进行压实，达到设计要求密实度后方可进行下步填土作业。
2、表土清除后，当地面横坡不陡于1:10时，可直接填筑路堤；崇遵高速公路第十三合同段 路基施工作业指导书
第 2 页 共 5 页 在稳定的斜坡上，横坡在1:10~1:5时，应将原地表土翻松，再进行填筑。在横坡大于1:5时，做宽度不小于1m、内向坡度2%~4%的台阶后，由低处向高处填筑。
3、做好路堤排水，在基底边线范围外开挖排水沟，将雨水引入周围排水系统，确保基底无积水。
4、基底处理完毕，及时上报质检工程师及驻地监理工程师检查，检查合格后且签证后可进行分层填筑。
施工作业指导书
XXX路基工程

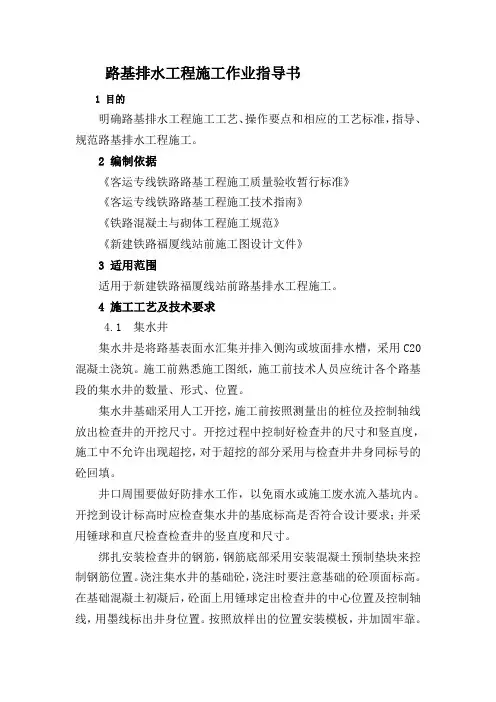

路基排水工程施工作业指导书
1．适用范围
本作业指导书适用于XXX路基排水施工。
2．作业准备
2.1内业技术准备
（1）阅读、审核施工图纸。澄清有关技术问题，制定施工安全保证措施，提出应急预案。
（2）熟悉规范、技术标准和施工工艺。
（3）制定施工安全保证措施，对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
2.2外业技术准备
（1）施工作业层所涉及的各种外部技术数据收集。现场核对施工图，确定施工工点内的排水系统与当地沟渠是否完备与妥善，机械设备和劳动力是否满足施工需要。
（2）保证施工中用水、用电、以及便道贯通，现场场地平整完成。
3.技术要求
3.1地面排水沟
地面排水沟分为：路堤坡脚外的排水沟、侧沟、平台截水沟、天沟及排水沟、坡面排水槽等。
地面排水沟在施工时要选好排水沟的排水方向，施工材料应满足
施工作业指导书
设计要求；路堤坡脚外的排水沟、侧沟在路基完成后施工；路堤及土质、软质岩路堑边坡平台位置均设置平台截水沟，平台截水沟与边坡平台砌筑成整体，采用C30混凝土现浇，平台截水沟末端引入吊沟或路堑外天沟。路堤边坡采用空心砖护坡地段，坡面沿纵向每隔10m设一条横向排水槽，将水引排入坡脚排水沟中。
3.2排水工程严格按照设计图纸施工。挖方段的天沟，以及路基填筑的临时排水工程，尽量在雨季到来之前完成。
4.施工程序与工艺流程
4.1施工工艺流程为：施工准备→沟槽开挖→垫层施工→沟底施工→侧壁施工→竣工。
(1)天沟的位置、尺寸要求符合设计要求，出水口牢固，以防被雨水冲塌并且与其它排水设施平顺衔接。

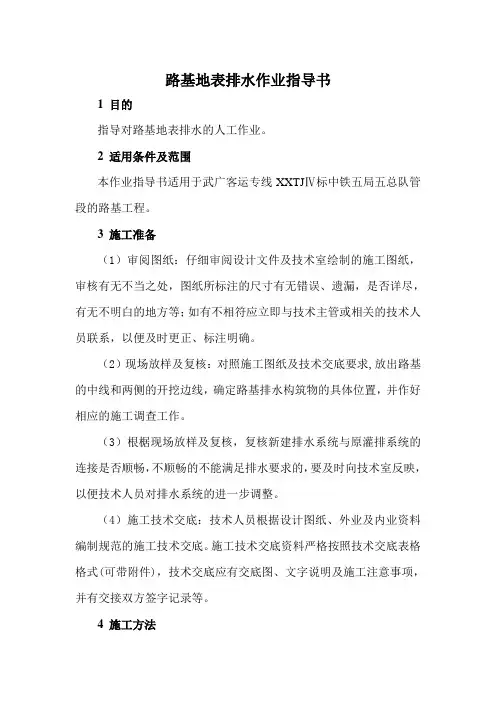

路基地表排水作业指导书
1 目的
指导对路基地表排水的人工作业。
2 适用条件及范围
本作业指导书适用于武广客运专线XXTJⅣ标中铁五局五总队管段的路基工程。
3 施工准备
（1）审阅图纸：仔细审阅设计文件及技术室绘制的施工图纸，审核有无不当之处，图纸所标注的尺寸有无错误、遗漏，是否详尽，有无不明白的地方等；如有不相符应立即与技术主管或相关的技术人员联系，以便及时更正、标注明确。
（2）现场放样及复核：对照施工图纸及技术交底要求,放出路基的中线和两侧的开挖边线，确定路基排水构筑物的具体位置，并作好相应的施工调查工作。
（3）根椐现场放样及复核，复核新建排水系统与原灌排系统的连接是否顺畅，不顺畅的不能满足排水要求的，要及时向技术室反映，以便技术人员对排水系统的进一步调整。
（4）施工技术交底：技术人员根据设计图纸、外业及内业资料编制规范的施工技术交底。施工技术交底资料严格按照技术交底表格格式(可带附件)，技术交底应有交底图、文字说明及施工注意事项，并有交接双方签字记录等。
4 施工方法 4．1 路基地表排水措施
路基地表排水根据设计要求及路基所处地理位置、地质情况、地下水发育情况、路基周边原有排水系统等可采取路基边沟、天沟排水措施，改河（沟）排水措施，路基横向排水沟排水措施，现场根据设计要求及实际情况采取一种相应有效的排水措施。
4．1．1 路基边沟、天沟排水措施
（1）路基在施工前，应根据路基所在段的具体地理情况综合考虑，在路基开挖线以外及填土范围以外的地方做好排水边沟或天沟，以防止路基施工过程中地表水对路基施工范围的影响。
（2）在选择路基边沟、天沟等地表排水设施位置时，应充分考虑该排水设施与天然沟渠和相邻的桥涵、隧道、车站等排水设施及路基面排水、坡面排水、电缆沟槽两侧排水衔接，组成完整的排水系统。路基施工前应核对全线排水系统的设计是否完备和妥善。
（3）路基排水工程应及时实施，防止在施工期间因地表水及地下水的侵入而造成路基松软和坡面坍塌。
路基排水工程施工作业指导书
1 目的
明确路基排水工程施工工艺、操作要点和相应的工艺标准，指导、规范路基排水工程施工。
2 编制依据
《客运专线铁路路基工程施工质量验收暂行标准》
《客运专线铁路路基工程施工技术指南》
《铁路混凝土与砌体工程施工规范》
《新建铁路福厦线站前施工图设计文件》
3 适用范围
适用于新建铁路福厦线站前路基排水工程施工。
4 施工工艺及技术要求
4.1 集水井
集水井是将路基表面水汇集并排入侧沟或坡面排水槽，采用C20混凝土浇筑。施工前熟悉施工图纸，施工前技术人员应统计各个路基段的集水井的数量、形式、位置。
集水井基础采用人工开挖，施工前按照测量出的桩位及控制轴线放出检查井的开挖尺寸。开挖过程中控制好检查井的尺寸和竖直度，施工中不允许出现超挖，对于超挖的部分采用与检查井井身同标号的砼回填。
井口周围要做好防排水工作，以免雨水或施工废水流入基坑内。开挖到设计标高时应检查集水井的基底标高是否符合设计要求；并采用锤球和直尺检查检查井的竖直度和尺寸。
绑扎安装检查井的钢筋，钢筋底部采用安装混凝土预制垫块来控制钢筋位置。浇注集水井的基础砼，浇注时要注意基础的砼顶面标高。在基础混凝土初凝后，砼面上用锤球定出检查井的中心位置及控制轴线，用墨线标出井身位置。按照放样出的位置安装模板，并加固牢靠。 浇注井身砼前要注意预埋直径为0.15m的渡锌钢管或耐压PVC软式透水管。采用对路基切槽预埋管道，管道安装完成以后切槽采用混凝土封闭。
集水井盖采用集中预制，井盖上设置多个3cm*10cm的泻水孔。在集水井身砼强度达到设计强度后安装集水井盖板
4.2地面排水沟
地面排水沟分为：路堤坡脚外的排水沟、侧沟、平台截水沟、天沟及排水沟、坡面排水槽等。
地面排水沟在施工时要选好排水沟的排水方向，施工材料应满足设计要求；路堤坡脚外的排水沟、侧沟在路基完成后施工；平台截水沟与护坡同时施工，施工应注意在急流槽位置与吊沟连接。坡面排水槽与坡面防护同时施工，排水槽每隔15m设置一道。

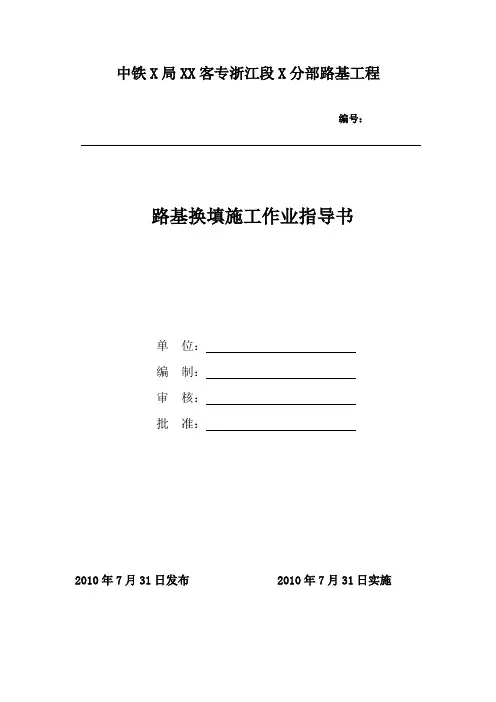

中铁X局XX客专浙江段X分部路基工程
编号：
路基换填施工作业指导书
单 位：
编 制：
审 核：
批 准：
2010年7月31日发布 2010年7月31日实施 路基换填施工作业指导书
1目的
明确路基施工换填施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范路基施工换填施工作业。
2编制依据
《客运专线铁路路基工程施工质量验收暂行标准》铁建设[2005]160号；
《客运专线铁路路基工程施工技术指南》TZ212-2005；
新建铁路杭州至长沙铁路客运专线浙江段《路基工程设计施工图》（HCZJ-X标段）。
3适用范围
适用于XX铁路客运专线浙江段HCZJ-X标段路基换填施工作业。
4施工机械装备
根据具体作业项目配备推土机、平地机、压路机、自卸汽车、挖掘机、夯实机、装载机。
5施工工艺流程及技术要求
5.1施工准备
原地面处理前，应对地基地质资料进行核查，路基地基条件应符合设计要求，当不符合时，应及时与设计单位联系，并进行相应处理。施工前应对换填的范围和深度进行核实。当采用机械挖除换填土时，应预留30～50cm的保护层由人工清理。
5.2作业条件
按施工图的要求处理基底，并办理基坑检查手续。当地下水位高于基坑底时，应采取排水或降水措施，使换填施工期间地下水位保持在基底以下。
5.3测量放样
在基坑或地坪上钉控制高程的木桩，以便于对每层换填料厚度进行控制。
换填施工工艺及质量控制流程图
施工准备
测量放线
挖除软土
清理基底
基底检验
填料分层填筑
11 路基工程施工作业指导书
路基工程是轨道的基础，应充分重视，按土工结构物精心施工，确保工程质量，避免遗留病害。
一、施工准备
1、 技术复杂的特殊土地区路基、特殊条件下的路基工程，如我局管区的膨胀土地段路基、浸水路堤、深路塹路基及铺设土工织物地区路基，应编制实施性施工组织设计，按程序批准后据以施工。
2、 做好施工调查、核对设计文件、进行交接桩定线复测、测设施工边界桩。原设计单位路基中心桩间距大，不能满足施工要求，要加密补桩，补测横断面，重新计算土石方数量，作为指导施工和变更设计的原始资料。
3、 路基填挖范围内的树木砍伐或移植。挖方地段要拔除树墩及主根。填方地段砍伐：主根以上填筑高度大于基床厚度（西合为2.5米）时，可留置露出地面不大于0.2米，且不侵入路基基床部分的树墩；主根以上填筑高度等于或小于基床厚度时应拔除树墩主根。
4、 认真做好各种机械设备上场的准备工作和取弃土场的规划工作。土方机械要求配套，要配足填土碾压设备。
二、路堤
1、 路堤基底处理。路堤地基应根据施工时地面和土质的实际条件按设计规定进行处理：
（1） 挖台阶应自下而上进行，随挖随填筑压实，保持台阶稳定。
（2） 对耕土或松土作原地面夯实、翻挖回填压实或其它加固措施时，均应比照与路堤结构相应部分的要求进行施工和检验。 12 （3） 水塘、池塘或饱和粉细砂地基的处理，采取排水疏干、挖除淤泥、抛填片石、填砂、砾石及其它土质加固措施。
（4） 基底有地下水时，应将其露出地面的位置、出水量和处理的实际情况作出详细记录，经检验符合要求时，方可进行填筑。
（5） 基底土密实，且地面横坡缓于1∶10，路堤可直接填筑在天然地面上；当路堤高度小于基床厚度（2.5m）的地段，应清除地表草皮。
（6） 稳定的斜坡上，路堤基底在横向坡度1∶10~1∶5时，应清除草皮，在1∶5~1∶2.5时应挖台阶，台阶的宽度不小于1.0m。
2、 基床以下路堤

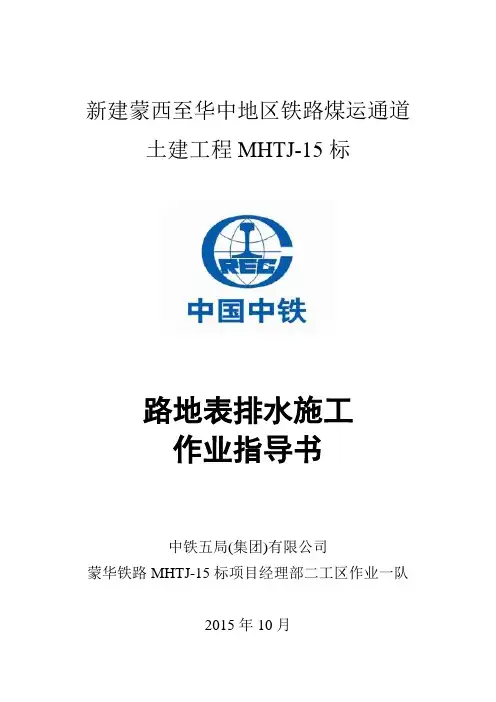

新建蒙西至华中地区铁路煤运通道
土建工程MHTJ-15标
路地表排水施工
作业指导书
中铁五局(集团)有限公司
蒙华铁路MHTJ-15标项目经理部二工区作业一队
2015年10月
路基地表排水施工作业指导书
1、适用条件及范围
区间段路基地表排水沟
2、施工准备
（1）审阅图纸：仔细审阅设计文件及技术室绘制的施工图纸，审核有无不当之处，图纸所标注的尺寸有无错误、遗漏，是否详尽，有无不明白的地方等；如有不相符应立即与技术主管或相关的技术人员联系，以便及时更正、标注明确。
（2）现场放样及复核：对照施工图纸及技术交底要求,放出路基的中线和两侧的开挖边线，确定路基排水构筑物的具体位置，并作好相应的施工调查工作。
（3）根椐现场放样及复核，复核新建排水系统与原灌排系统的连接是否顺畅，不顺畅及不能满足排水要求的，要及时向技术室反映，以便技术人员对排水系统的进一步调整。
（4）施工技术交底：技术人员根据设计图纸、外业及内业资料编制规范的施工技术交底。施工技术交底资料严格按照技术交底表格格式(可带附件)，技术交底应有交底图、文字说明及施工注意事项，并有交接双方签字记录等。
3、施工方法
（1） 路基地表排水措施
路基地表排水根据设计要求及路基所处地理位置、地质情况、地下水发育情况、路基周边原有排水系统等可采取路基边沟、天沟排水措施，改河（沟）排水措施，路基横向排水沟排水措施，现场根据设计要求及实际情况采取一种相应有效的排水措施。
①路基边沟、天沟排水措施
a、路基在施工前，应根据路基所在段的具体地理情况综合考虑，在路基开挖线以外及填土范围以外的地方做好排水边沟或天沟，以防止路基施工过程中地表水对路基施工范围的影响。
b、在选择路基边沟、天沟等地表排水设施位置时，应充分考虑该排水设施与天然沟渠和相邻的桥涵、隧道、车站等排水设施及路基面排水、坡面排水、电缆沟槽两侧排水衔接，组成完整的排水系统。路基施工前应核对全线排水系统的设计是否完备和妥善。 c、路基排水工程应及时实施，防止在施工期间因地表水及地下水的侵入而造成路基松软和坡面坍塌。
1
宁西铁路西安至合肥段增建二线工程（陕西段）NXZQ-4标段
路基施工作业指导书
编制：
审核：
审批：
中铁电气化局集团有限公司
宁西铁路增建二线（陕西段）工程指挥部 2 目 录
1、CFG桩施工作业指导书 ....................................................................................................... 3
2、CFG桩帽施工作业指导书 ................................................................................................. 12
3、冲击碾压施工作业指导书 ................................................................................................ 18
4、重型碾压施工作业指导书 ................................................................................................ 26
5、水泥土挤密桩施工作业指导书 ........................................................................................ 34
6、碎石垫层夹铺土工格栅施工作业指导书 ........................................................................ 42
中铁五局（集团）武广客运专线第一总队
第 1 页 共 5 页 路基排水作业指导书
一、概述
路基应有良好的排水设施，对受水浸泡易于松软的黏性土和易于软化的岩石路基，必须加强排水措施，保证路基边坡和地基的稳固。路基排水设备应布置合理，与桥涵、隧道、车站等排水设施衔接配合，并有足够的过水能力。设计排水设备时应考虑农田失灌或冲毁。对于隔断既有地面天然排水系统和沿线农田灌溉排水设施地段，一般增设排灌涵和引排沟。为避免地表水对路基的侵蚀，本管段的排水设施主要有：路堤地段坡脚根据需要设置排水沟，路堑地段设置侧沟、天沟、边坡平台截水沟、吊沟集水井、盲沟、渗沟、排水管、透水管等。排水设施的结构形式、断面尺寸、材料规格及平面位置、纵坡、铺砌
厚度、平整度严格按照设计采用的截面尺寸施工，不随意更改水沟截面、位置、设置长度。砌体、混凝土所用材料（水泥、砂、碎石、钢筋）、土工合成材料的品种、规格、质量符合设计要求，经检验合格用于施工。排水系统确保排水顺畅，注意各排水工程间的顺接。施工中注意临时排水设施宜与永久性排水设施相结合，并与原有地表排水系统相适应。
二、路基排水施工要求
1、各类排水设施的位置、断面、尺寸、坡度、高程及使用材料应符合设计要求。
2、沟渠边坡必须平整、稳定。
3、排水设施应纵坡顺适、沟底平整、排水畅通、无冲刷和阻水现象。
4、排水沟、天沟要求线型美观，直线线型顺直，曲线线型圆顺。
5、各类防渗加固设施要求坚实稳定，表面平整美观。浆砌片石工程砂浆配合比应通过实验确定，砌体咬扣紧密，嵌缝饱满、密实，沟缝平顺无脱落，缝宽大体一致。干砌片石工程要求咬扣紧密、错缝，禁止叠砌、贴砌。 中铁五局（集团）武广客运专线第一总队
第 2 页 共 5 页 三、地表排水设施
1、路堤排水沟
路堤排水沟一般地段采用C15混凝土预制块砌筑。预制块在预制场集中预制，汽车运至现场，人工安装。施工中采用挖掘机挖基，人工整修成型，砂浆搅拌机拌制砂浆，人工挂线浆砌施工，砌筑完毕，用草袋覆盖、洒水养护。排水沟施工时根据地形情况使沟底纵坡顺适，保证沟底平整、排水通畅、无冲刷和阻水现象。沟身砌体咬扣紧密，嵌缝砂浆饱满密实，勾缝平顺无脱落。排水沟施工完成后，达到线形美观，直线线型直顺，曲线线型圆顺。
中铁十二局集团火石岗至渤海铁路工程项目经理部
路基填筑施工作业指导书
1 新建沈西工业走廊火石岗至渤海铁路路基工程
路基填筑施工作业指导书
1．适用范围
适用于新建沈西工业走廊火石岗至渤海铁路DK119+043.5～DK145+761.57段路基填筑施工。
2．作业准备
2.1内业技术准备
开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗技术培训，考核合格后持证上岗。
2.2外业技术准备
施工作业中所涉及的各种外部技术数据收集。地基和原地面按设计要求进行处理。
修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。
3．技术要求
3.1 路堤填料应符合设计要求。
3.2 路堤均应分层填筑，并碾压至规定的压实标准。
3.3 大面积填筑前应选取长度不小于100m的地段进行填筑压实工艺试验，确定工艺参数，并报监理单位确认。
4．施工程序与工艺流程
4.1 施工程序
路基填筑严格按“四区段、八流程”作业方法分层填筑、分层压实，实行程序化、标准化施工，施工工艺流程。
四区段为：填筑区→平整区→碾压区→检验区，每区段长度视现场情况和机械设备施工能力按50～100m划分。
八流程为：施工准备→基底处理→分层填筑→摊铺平整（洒水、晾晒、中铁十二局集团火石岗至渤海铁路工程项目经理部
路基填筑施工作业指导书
2 拌合改良）→机械碾压→检验签证→路面整形→边坡整修。
各区段或流程内只允许进行该段或该流程的作业，不允许几种作业交叉进行。
施工程序为：施工准备→填筑试验段→确定工艺→基底处理→测量放样→分层填筑→摊铺平整（洒水、晾晒、拌合改良）→机械碾压→检验签证→路面整形→边坡整修。
路基施工作业指导书
路基工程施工作业指导书
1.适用范围
本作业指导书适用于库阿高速公路全线路基工程施工。
2. 编制主要应用标准和规范
《工程测量规范》GB50026-93
《公路路基设计规范》JTG D30-
《公路勘测规范》JTG C10-
《公路路基施工技术规范》JTGF10-
《公路工程质量评定标准》 JTG F80/1-
《公路工程施工安全技术规程》JTJ 076-95
《公路土工试验规程》JTJE 40-
3.施工准备
技术准备
、 路基开工前, 熟悉并审核图纸, 熟悉各类路基断面形式, 边坡坡率, 复核路基顶设计高程、 原地面高程, 路基填挖高度等数据。
、 熟悉和分析施工现场的地质、 水文资料, 由中交指挥部总工程师组织工程设计部、 工程管理部、 安全质量部等相关部门向各分指挥部总工就承包合同有关条款、 设计图、 设计文件、 施工技术规范和质量要求、 使用的施工方法和材质要求等进行交底。各分指总工向分指各部门、 现场负责人及技术员交底就以下内容进行交底:
⑴合同中有关施工技术管理和监理办法, 合同条款规定的法
律、 经济责任和工期。
⑵ 设计文件、 施工图及说明要点等内容。
⑶ 分部、 分项工程的施工特点, 质量要求。
⑷ 施工技术方案。
⑸ 工程合同技术规范、 使用的工法或工艺操作规程。
⑹ 材料的特性、 技术要求及节约措施。
⑺ 季节性施工措施。
⑻ 各单位在施工中的协调配合、 机械设备组合、 交叉作业及注意事项。
⑼ 试验工程项目的技术标准和采用的规程。
⑽ 适应工程内容的科研项目、 四新项目和先进技术、 推广应用的技术要求。
⑾安全、 文明、 环保施工具体要求。
由现场主管技术员配合分指工程部向现场施工班组、 施工人员进行技术、 操作、 安全、 环保交底, 确保施工过程的工程质量和人身安全。
、 熟悉施工现场环境,排查清施工区域内的地下管线( 管道、 电缆) 、 地下构筑物、 危险建筑等的分布情况。本工程危险源包括物体打击、 触电、 机械伤害、 坍塌、 中毒、 火灾、 职业病等。
精选
可编辑 路基防排水施工作业指导书
一、施工准备
认真审核设计图,了解路基各部结构设计情况,根据工期或计划,选择合理的、先进的施工工艺,根据施工工艺提前配备好人员、机械、和材料(半成品构件应提前预制或加工),保证工程顺利进行。根据工程现场情况,做好便道、电力线路及施工用水的规划和实施;做好材料储备和加工场地,合理选择拌和站位置并修建。
二、 施工工艺及技术要求
1、地面排水沟
地面排水沟分为：路堤坡脚外的排水沟、侧沟、平台截水沟、天沟及排水沟、坡面排水槽等。
地面排水沟在施工时要选好排水沟的排水方向，施工材料应满足设计要求；路堤坡脚外的排水沟、侧沟在路基完成后施工；平台截水沟与护坡同时施工，施工应注意在急流槽位置与吊沟连接。坡面排水槽与坡面防护同时施工，排水槽每隔15m设置一道。
排水工程严格按照设计图纸施工。砂浆采用拌合机拌合，做到砌体砂浆饱满，石料尺寸选配合理，强度满足要求，石料颜色一致，勾缝采用凹精选
可编辑 缝，墙面平整、美观。挖方段的天沟，以及路基填筑的临时排水工程，尽量在雨季到来之前完成。
施工工艺流程为：施工准备→沟槽开挖→2：8灰土垫层施工→沟底铺砌→沟帮砌筑→勾缝→沟顶抹面→竣工。
浆砌圬工采用挤浆法施工。
天沟的位置、尺寸要求符合设计要求，出水口牢固，以防被雨水冲塌并且与其它排水设施平顺衔接。由于本工程区域主要是四系覆盖土，所以对沟底要进行严格的加固和防渗漏处理。
排水沟的线形平直、圆顺，排水沟的位置、坡度、长度符合设计要求。如因纵坡过大致使水流速大于沟底、沟壁的容许冲刷流速时，对边沟采取加固措施。
3、技术措施
对路基特别要注意做好防排水，注重做好系统性的永久防排水和施工期间临时防排水，重点做好基底、水沟槽底、路基边坡防排水。
路堑施工先按永临结合原则，做好堑顶天沟等排水系统，后开挖。分层分段开挖，边坡防护及坡面、平台排水及时施工。 精选
可编辑 路堤填筑时或之前两侧排水沟及时完成，并用砂浆抹面。路堤与路堑施工前先做好临时排水系统，在施做临时排水系统时与永久排水系统统筹安排，排水系统注重永临结合。
漳州漳永高速公路
路基工程作业指导书汇编
编制:
审核:
批准:
工程管理部
二0一二年十月
目录
（一）、软土地基处理沉降观测施工作业指导书 ...... 1
（二）、土工合成材料处置层施工作业指导书 .......... 3
（三）、护脚墙作业指导书 .......................................... 5
（四）路基填筑施工作业指导书 ................................ 9
（五）台背回填施工作业指导书 .............................. 15
（六）盖板涵施工作业指导书 .................................. 18
1 路基施工作业指导书
（一）、软土地基处理沉降观测施工作业指导书
在软土路基上填土施工，动态观测非常重要，主要通过埋设沉降板、地表水平位移桩进行表面沉降，地表水平位移的动态观测，用于沉降与稳定管理。特殊地方，如穿越沟塘段等不方便埋设地表水平位移桩，则设置测斜管进行土体水平位移测量。
所谓沉降管理是根据动态观测结果，预测未来的沉降量，防止不均匀沉降及长期沉降的措施，同时掌握填土量。稳定管理是根据动态观测结果，判断填土有无破坏的可能性，于此同时可以掌握填土施工速度和调整施工工序等，此两者密切相关。一般控制一次填土摊铺厚度不超过30cm，用调整放置时间的办法来控制施工速度。
1观测断面及测点布置
具体观测断面布置见观测断面设计表，施工时可根据现场实际情况，经监理工程师同意后酌情调整。用于水平位移观测的固定控制边桩在现场施工时确定埋设位置。沉降板一般路段每隔100~150米布设一个断面，在大桥、特大桥两端各设一个断面,在中，小桥两端桥头设置一个断面，在沟塘路基段上至少设置一个断面，施工中沉降板的沉降速率大于控制标准，应及时布设位移边桩。
