中铁五局贵开铁路工程指挥项目部路基地表排水作业指导书【DK7+600～DK12+886】编制：审核：批准：中铁五局贵开铁路工程指挥项目部2012年10月28日路基地表排水作业指导书1 目的指导对路基地表排水的施工作业。
2 适用条件及范围本作业指导书适用于中铁五局贵开铁路工程指挥部第一项目部综合一队三江工区管段正线DK7+600～DK12+886段中路基地表排水作业施工作业3 施工准备（1）审阅图纸：仔细审阅设计文件及技术室绘制的施工图纸，审核有无不当之处，图纸所标注的尺寸有无错误、遗漏，是否详尽，有无不明白的地方等；如有不相符应立即与技术主管或相关的技术人员联系，以便及时更正、标注明确。
（2）现场放样及复核：对照施工图纸及技术交底要求,放出路基的中线和两侧的开挖边线，确定路基排水构筑物的具体位置，并作好相应的施工调查工作。
（3）根椐现场放样及复核，复核新建排水系统与原灌排系统的连接是否顺畅，不顺畅的不能满足排水要求的，要及时向技术室反映，以便技术人员对排水系统的进一步调整。
（4）施工技术交底：技术人员根据设计图纸、外业及内业资料编制规范的施工技术交底。
施工技术交底资料严格按照技术交底表格格式(可带附件)，技术交底应有交底图、文字说明及施工注意事项，并有交接双方签字记录等。
4 施工方法4．1 路基地表排水措施路基地表排水根据设计要求及路基所处地理位置、地质情况、地下水发育情况、路基周边原有排水系统等可采取路基边沟、天沟排水措施，改河（沟）排水措施，路基横向排水沟排水措施，现场根据设计要求及实际情况采取一种相应有效的排水措施。
4．1．1 路基边沟、天沟排水措施（1）路基在施工前，应根据路基所在段的具体地理情况综合考虑，在路基开挖线以外及填土范围以外的地方做好排水边沟或天沟，以防止路基施工过程中地表水对路基施工范围的影响。
（2）在选择路基边沟、天沟等地表排水设施位置时，应充分考虑该排水设施与天然沟渠和相邻的桥涵、隧道、车站等排水设施及路基面排水、坡面排水、电缆沟槽两侧排水衔接，组成完整的排水系统。

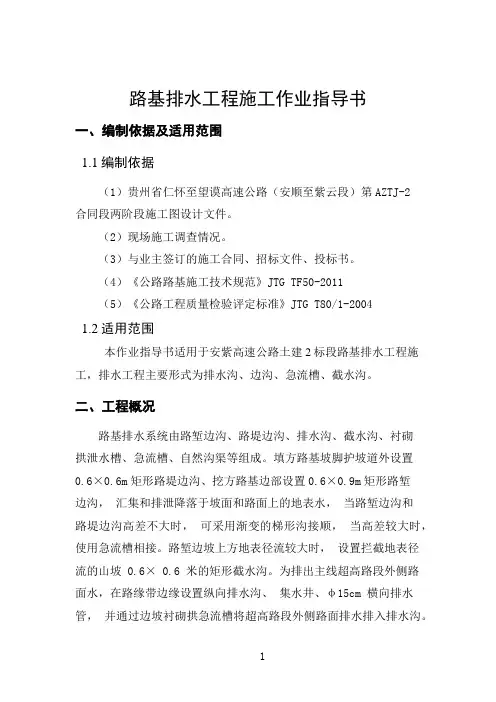

路基排水工程施工作业指导书一、编制依据及适用范围1.1编制依据（1）贵州省仁怀至望谟高速公路（安顺至紫云段）第AZTJ-2合同段两阶段施工图设计文件。
（2）现场施工调查情况。
（3）与业主签订的施工合同、招标文件、投标书。
（4）《公路路基施工技术规范》JTG TF50-2011（5）《公路工程质量检验评定标准》JTG T80/1-20041.2适用范围本作业指导书适用于安紫高速公路土建2标段路基排水工程施工，排水工程主要形式为排水沟、边沟、急流槽、截水沟。
二、工程概况路基排水系统由路堑边沟、路堤边沟、排水沟、截水沟、衬砌拱泄水槽、急流槽、自然沟渠等组成。
填方路基坡脚护坡道外设置0.6×0.6m矩形路堤边沟、挖方路基边部设置0.6×0.9m矩形路堑边沟，汇集和排泄降落于坡面和路面上的地表水，当路堑边沟和路堤边沟高差不大时，可采用渐变的梯形沟接顺，当高差较大时，使用急流槽相接。
路堑边坡上方地表径流较大时，设置拦截地表径流的山坡 0.6× 0.6 米的矩形截水沟。
为排出主线超高路段外侧路面水，在路缘带边缘设置纵向排水沟、集水井、φ15cm 横向排水管，并通过边坡衬砌拱急流槽将超高路段外侧路面排水排入排水沟。
集水井、横向排水管原则上每隔 50m 设置一处，根据现场的实际情况，位置可作适当调整，横向排水管需采用C20混凝土包裹。
本标段内排水工程主要工程数量见下表排水工程主要工程数量三.施工方法3.1 排水沟、截水沟3.1.1 施工步骤施工顺序为：施工准备→测量放样→基坑开挖→沟身砌筑→砌体勾缝及养护。
3.1.2 施工方法（1）材料准备路基排水工程所需钢筋、水泥、砂、石料、片石等材料进场并符合设计及规范要求，进场材料按规定要求取样检验试验合格，混凝土、砂浆配合比经批复后方可开工。
（2）测量放样采用全站仪按设计要求进行放样，水准仪控制标高，按设计要求控制结构物的线型，放样后做好标记，拉线并用石灰撒出开挖范围。
路基排水工程施工作业指导书1.目的明确路基排水工程在施工过程中的工艺流程、工艺标准、安全事项，规范排水工程作业施工，减少施工过程中的不安全因素及存在的质量隐患。
2.编制依据(1)《客货共线铁路路基工程施工技术指南》 TZ202-2008；(2)《铁路路基工程施工质量验收标准》 TB10414-2003；(3)《铁路路基施工安全技术规程》 TB10302-2009；(4)新建兰渝铁路设计文件；(5)兰渝铁路指导性施工组织设计。
3.适用范围适用于新建铁路兰州至重庆线LYS-8标段路基排水工程施工作业。
4.施工程序与工艺流程4.1.地面排水设施施工4.1.1排水沟及天沟①施工程序施工准备→混凝土预制块预制→测量放样→沟槽开挖及验收→垫层铺设→混凝土预制块砌筑→沉降缝设置→砌体勾缝→养护②施工工艺流程4.1.2. 侧沟① 施工程序施工准备→测量放样→沟槽开挖及验收→垫层铺设→钢筋加工→底板箍筋安装→底模安装、混凝土浇筑→边墙钢筋安装→边墙模板安装→边墙混凝土浇筑→沉降缝设置→混凝土拆模、养护。
② 施工工艺流程施工准备沟槽开挖及验收垫层铺垫测量放样砌体勾缝混凝土预制块砌筑养 护沉降缝设置混凝土预制块预制预制4.1.3平台截水沟① 施工程序施工准备→测量放样→混凝土浇筑→拆模→养护。
② 施工工艺流程施工准备沟槽开挖及验收垫层铺垫测量放样底模安装、混凝土浇底板钢筋安装边墙模板安装边墙钢筋安钢筋加工 边墙混凝土浇筑混凝土拆模、养护沉降缝设施工准备测量放样混凝土浇筑拆模、养护5. 施工工艺5.1地面排水设施施工地面排水沟分为：路堑地段的天沟、吊沟、侧沟、边坡平台截水沟、消力池或消力坪等；路堤地段的排水沟、边坡平台截水沟、拦水坎、急流槽等。
5.1.1排水沟及天沟①按设计要求测设沟的中线和开挖边线，控制出入口标高和排水坡度。
②沟槽开挖采用人工配合小型挖掘机开挖，不适合机械开挖的，采用人工开挖。
土质地段沟底预留10cm～20cm人工修整到位；石质地段开挖时，先爆破松动后再开挖成形。

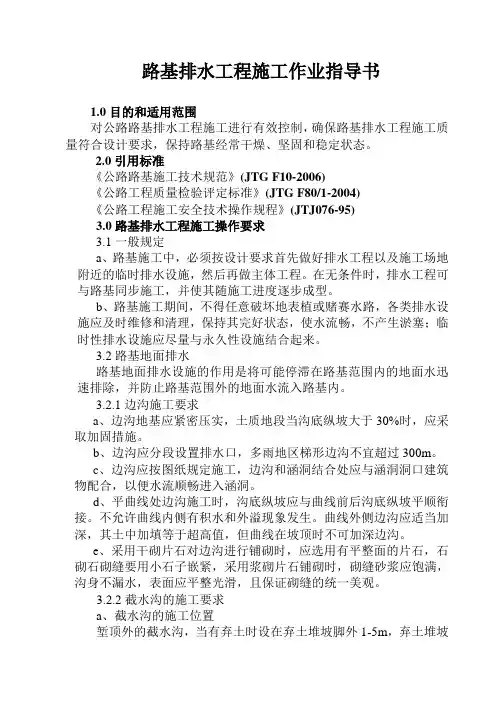

路基排水工程施工作业指导书1.0目的和适用范围对公路路基排水工程施工进行有效控制，确保路基排水工程施工质量符合设计要求，保持路基经常干燥、坚固和稳定状态。
2.0引用标准《公路路基施工技术规范》(JTG F10-2006)《公路工程质量检验评定标准》(JTG F80/1-2004)《公路工程施工安全技术操作规程》(JTJ076-95)3.0路基排水工程施工操作要求3.1一般规定a、路基施工中，必须按设计要求首先做好排水工程以及施工场地附近的临时排水设施，然后再做主体工程。
在无条件时，排水工程可与路基同步施工，并使其随施工进度逐步成型。
b、路基施工期间，不得任意破坏地表植或赌赛水路，各类排水设施应及时维修和清理，保持其完好状态，使水流畅，不产生淤塞；临时性排水设施应尽量与永久性设施结合起来。
3.2路基地面排水路基地面排水设施的作用是将可能停滞在路基范围内的地面水迅速排除，并防止路基范围外的地面水流入路基内。
3.2.1边沟施工要求a、边沟地基应紧密压实，土质地段当沟底纵坡大于30%时，应采取加固措施。
b、边沟应分段设置排水口，多雨地区梯形边沟不宜超过300m。
c、边沟应按图纸规定施工，边沟和涵洞结合处应与涵洞洞口建筑物配合，以便水流顺畅进入涵洞。
d、平曲线处边沟施工时，沟底纵坡应与曲线前后沟底纵坡平顺衔接。
不允许曲线内侧有积水和外溢现象发生。
曲线外侧边沟应适当加深，其土中加填等于超高值，但曲线在坡顶时不可加深边沟。
e、采用干砌片石对边沟进行铺砌时，应选用有平整面的片石，石砌石砌缝要用小石子嵌紧，采用浆砌片石铺砌时，砌缝砂浆应饱满，沟身不漏水，表面应平整光滑，且保证砌缝的统一美观。
3.2.2截水沟的施工要求a、截水沟的施工位置堑顶外的截水沟，当有弃土时设在弃土堆坡脚外1-5m，弃土堆坡脚离路基挖方坡顶不应小于10m，弃土堆顶部不应设2%倾向截水沟的横坡。
当无弃土时，一般土质距堑顶边缘至少5m，截水沟挖出的土可在路堑与截水沟之间，修筑倾斜坡度为2%的护坡道或土台，使路堤内侧地面水流入截水沟排出。
路基排水作业指导书一、概述路基应有良好的排水设施，对受水浸泡易于松软的黏性土和易于软化的岩石路基，必须加强排水措施，保证路基边坡和地基的稳固。
路基排水设备应布置合理，与桥涵、隧道、车站等排水设施衔接配合，并有足够的过水能力。
设计排水设备时应考虑农田失灌或冲毁。
对于隔断既有地面天然排水系统和沿线农田灌溉排水设施地段，一般增设排灌涵和引排沟。
为避免地表水对路基的侵蚀，本管段的排水设施主要有：路堤地段坡脚根据需要设置排水沟，路堑地段设置侧沟、天沟、边坡平台截水沟、吊沟集水井、盲沟、渗沟、排水管、透水管等。
排水设施的结构形式、断面尺寸、材料规格及平面位置、纵坡、铺砌厚度、平整度严格按照设计采用的截面尺寸施工，不随意更改水沟截面、位置、设置长度。
砌体、混凝土所用材料（水泥、砂、碎石、钢筋）、土工合成材料的品种、规格、质量符合设计要求，经检验合格用于施工。
排水系统确保排水顺畅，注意各排水工程间的顺接。
施工中注意临时排水设施宜与永久性排水设施相结合，并与原有地表排水系统相适应。
二、路基排水施工要求1、各类排水设施的位置、断面、尺寸、坡度、高程及使用材料应符合设计要求。
2、沟渠边坡必须平整、稳定。
3、排水设施应纵坡顺适、沟底平整、排水畅通、无冲刷和阻水现象。
4、排水沟、天沟要求线型美观，直线线型顺直，曲线线型圆顺。
5、各类防渗加固设施要求坚实稳定，表面平整美观。
浆砌片石工程砂浆配合比应通过实验确定，砌体咬扣紧密，嵌缝饱满、密实，沟缝平顺无脱落，缝宽大体一致。
干砌片石工程要求咬扣紧密、错缝，禁止叠砌、贴砌。
三、地表排水设施1、路堤排水沟路堤排水沟一般地段采用C15混凝土预制块砌筑。
预制块在预制场集中预制，汽车运至现场，人工安装。
施工中采用挖掘机挖基，人工整修成型，砂浆搅拌机拌制砂浆，人工挂线浆砌施工，砌筑完毕，用草袋覆盖、洒水养护。
排水沟施工时根据地形情况使沟底纵坡顺适，保证沟底平整、排水通畅、无冲刷和阻水现象。
宁安铁路一标段路基工程路基排水施工作业指导书单位：___________________编制：___________________审核：___________________批准：___________________XXXX年XX月XX日发布XXXX年XX月XX日实施目录1 目的........................................................................ - 3 -2 编制依据.................................................................... -3 -3 适用范围.................................................................... - 3 -4 作业准备.................................................................... - 3 -4.1内业技术准备 .......................................................... - 3 -4.2外业技术准备 .......................................................... - 3 -5 技术要求.................................................................... - 3 -6 施工程序与工艺流程.......................................................... - 4 -6.1地面排水设施施工 ...................................................... - 4 -6.2地下排水设施施工 ...................................................... - 4 -7 施工要求.................................................................... - 4 -7.1地面排水 .............................................................. - 4 -7.1.1排水沟及天沟.................................................... - 4-7.1.2侧沟............................................................ - 5-7.1.3平台截水沟...................................................... - 5-7.1.4集水井.......................................................... - 6-7.2地下排水 .............................................................. - 7 -8 劳动力组织.................................................................. - 10 -9 材料要求.................................................................... - 10 -10设备机具配置................................................................ - 10 -11质量控制及检验.............................................................. - 10 -12安全及环保要求.............................................................. - 14 -12.1安全保证措施......................................................... - 14 -12.2 环境保护措施......................................................... - 14 -宁安铁路路基工程路基排水施工作业指导书1目的明确路基排水工程施工工艺、操作要点和相应的工艺标准，指导、规范路基排水工程施工。
路基防排水施工作业指导书1.合用范围本作业指导书合用于中交一公局张呼铁路工程项目经理部二分部标段内路基防排水工程旳施工。
2.作业准备2.1、内业技术准备作业指导书编制后，在动工前组织技术人员认真学习实行性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术原则。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参与施工人员进行岗前技术培训，考核合格后持证上岗。
2.2、外业技术准备施工作业中所设计旳多种外部技术数据搜集。
修建生产、生活房屋，配齐生活、办公设施，满足重要权利、技术人员进场生活、办公需要。
3.技术规定3.1路基施工期间应做好临时排水措施，重视做好系统性旳永久防排水和施工期间临时防排水，重点做好基底、水沟槽底、路基边坡防排水。
3.2路基侧沟、天沟等地表排水设施应与天然沟渠和相邻旳桥涵、隧道、车站等排水设施及路基排水、电缆沟槽两侧排水衔接，构成完整旳排水系统。
3.3多种水沟施工尽量避开雨季，防止地表水下渗。
基槽采用人工或人工配合机械开挖，到达规定深度后，进行基底检查。
侧沟及排水沟规定置于稳定旳地层或碾压密实旳填土上，水流应引入线路两侧旳排水系统，且其排泄不得对路基产生危害。
3.4各类排水设施旳位置、断面尺寸、排水坡度、高程应符合设计规定。
沟渠边坡应平整、稳定。
3.5路堤与路堑施工前先做好临时排水系统，在施做临时排水系统时与永久排水系统统筹安排，路堑施工先做好堑顶天沟等排水系统后开挖。
路堤填筑之前两侧排水沟及时完毕，3.6路基横向排水采用预埋管道，严禁横向排水渗漏导致路基软化。
管道入水口集水井施工应在路堤基床表层施工完毕后进行。
3.7混凝土排水设施沉降缝（伸缩缝）旳填塞材料、填塞方式、纵向间距应符合设计规定。
4.施工程序与工艺流程4.1地面排水设施地面排水设施重要分为：路堤坡脚外旳排水沟、侧沟、平台截水沟、天沟等。
地面排水沟在施工时要选好排水沟旳排水方向，施工材料应满足设计规定；路堤坡脚外旳排水沟、侧沟在路基完毕后施工；平台截水沟与护坡同步施工，天沟在路堑施工前施工。
路基排水施工作业指导书1.0编制目的明确路基排水施工作业的具体规定、施工要点、标准，指导、规范路基排水作业施工。
2.0编制依据《公路路基施工技术规范》（JTG F10-2006）《公路工程质量检验评定标准》（JTG F80-2004）《公路路基施工技术规范》（JTG F10-2006）释义手册3.0适用范围适用于各等级公路路基排水施工作业。
4.0作业准备4.1内业技术准备根据设计文件、标准、规范，结合实际编制实施性施工组织设计，在编制中力求考虑周到，措施得力，便于操作。
并上报监理工程师批复。
在开工前组织技术人员认真学习实施性施工组织设计，熟悉规范和技术标准。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
4.2测量技术准备4.2.1利用已批复的水准点、导线点定出路线坡顶开挖线、中线及标高控制点。
4.2.2用全站仪在现场恢复和固定线路测量桩点，并设立标记，在施工过程中严格保护主要控制点。
开挖前放出边坡开挖线并在开挖过程中随时注意复核。
4.3试验技术准备开工前应作好与路基排水相关的基础试验工作，如砌筑砂浆、砼配合比，石料的强度，石料的抗冻性试验等。
4.4外业准备施工便道通畅，有符合质量要求的料源并已进场。
5.0路基排水施工的一般规定5.1施工前，应校核全线排水设计是否完善、合理，必要时应提出补充和修改意见，使全线的沟渠、管道、桥涵组合成完整的排水系统。
临时排水设施应尽量与永久排水设施相结合，排水方案应因地制宜、经济实用。
5.2 施工前，宜先完成临时排水设施。
施工期间，应经常维护临时排水设施，保证水流畅通。
5.3 路堤施工中，各施工作业层面应设2%～4%的排水横坡，层面上不得有积水，并采取措施防止水流冲刷边坡。
5.4 路堑施工中，应及时将地表水排走。
5.5 施工中应对地下水情况进行记录并及时反馈。
6.0路基排水施工要求6.1地表排水6.1.1边沟1 边沟沟底纵坡应衔接平顺。
路基排水工程施工作业指导书1 目的明确路基排水工程施工工艺、操作要点和相应的工艺标准，指导、规范路基排水工程施工。
2 编制依据《公路路基施工技术规范》（JTG F10-2006）；《公路工程质量检验评定标准》（JTG F80/1－2004）；《XX至XX高速公路X合同段两阶段施工图设计》。
3 适用范围适用于XXX至XX高速公路X合同段路基排水工程施工。
4、施工工艺流程及技术要求本路段路基排水工程主要有路堑坡体排水，浆砌片石排水沟、截水沟、急流槽，砼盖板边沟，盲沟等。
4.1施工准备4.1.1在施工前，根据设计图纸、相关文件、施工调查资料及工程特点编制详细且有针对性的施工方案或技术交底书。
4.1.2施工前，应校核全线排水设计是否完善、合理，必要时应提出补充和修改意见，使全线的沟渠、管道、桥涵组合成完整的排水系统。
4.1.3截水沟应在路堑边坡土石方开挖施工前进行施工，并发挥作用，减少地表水对坡面冲刷和入渗坡体的作用和影响；其它排水工程应在路基完一段及时组织施工一段，尽快形成完整的排水系统。
4.1.4路堤坡脚外的排水沟、边沟在路基完成后施工；平台截水沟与护坡同时施工，施工应注意与急流槽顺接。
坡面排水槽与坡面防护同时施工。
4.2施工工艺及方法4.2.1排水沟、截水沟4.2.1.1施工工艺流程施工准备→沟槽开挖→沟底铺砌→沟壁砌筑→勾缝→沟顶抹面→质量检验。
4.2.1.2施工方法（1）施工放样1）排水沟：排水沟工程分段施工，分段放样，根据路基中线及护坡道高程放出两侧坡脚线，再根据边沟流水高程坡比及护坡道宽度，放出排水沟中线及边线，线位设好以后请监理检测，符合要求后再进行下道工序。
2)截水沟：截水沟工程分段施工，分段放样，根据路基中线及设计高程放出轴线及标高，线位设好以后请监理检测，符合要求后进行下道工序。
（2）沟槽开挖1）排水沟：护坡道碾压以后，放好沟底沟沿边线，并用白灰在地上画出，利用人工配合挖掘机械开挖，自卸汽车运输，开挖至距设计尺寸时，改以人工挖掘。
高速铁路工程路基排水沟施工作业指导书一、施工目的和背景高速铁路工程路基排水沟的施工是为了确保铁路路基的排水系统畅通，有效地排除降雨、地下水和路基内部积水，保证铁路线路的安全运行。
本指导书旨在提供详细的施工作业指导，确保施工过程符合相关规范和要求。
二、施工前准备1. 施工前的调查和设计：在施工前，需进行详细的调查和设计工作，包括路基排水沟的位置、尺寸、坡度等参数的确定，以及与其他工程的协调等。
2. 施工前的材料准备：根据设计要求，准备好所需的施工材料，如混凝土、钢筋、排水管等，并进行质量检查，确保材料符合相关标准。
三、施工步骤1. 准备工作：（1）清理施工区域：清除施工区域内的杂草、垃圾等，确保施工区域整洁。
（2）标定施工线路：根据设计要求，使用标杆或标线标定施工线路，确保施工的准确性。
2. 挖掘排水沟：（1）根据设计要求，使用挖掘机等施工设备进行排水沟的挖掘，确保排水沟的形状和尺寸符合要求。
（2）排水沟的底部应平整，保证排水沟的排水能力。
3. 安装排水管：（1）根据设计要求，在排水沟的底部安装排水管，确保排水管的坡度和位置符合要求。
（2）排水管的连接应牢固，采取密封措施，确保排水管系统的完整性。
4. 浇筑混凝土：（1）在排水沟的两侧设置模板，根据设计要求进行混凝土的浇筑。
（2）混凝土的配合比应符合相关标准，浇筑过程中应注意均匀振捣，确保混凝土的密实性。
5. 排水沟的保护：（1）在混凝土凝固后，对排水沟进行保护，防止外部因素对排水沟的破坏。
（2）可以采用铺设防护板、设置护栏等方式进行保护。
四、施工质量控制1. 施工过程中应严格按照设计要求和相关规范进行施工，确保施工质量。
2. 施工现场应进行质量检查，对施工过程中出现的问题及时处理。
3. 施工完成后，进行验收，确保施工质量符合要求。
五、安全注意事项1. 施工人员应穿戴好安全防护装备，如安全帽、安全鞋等。
2. 施工现场应设置警示标志，确保施工区域的安全。
通灌铁路DT2标段路基工程编号:路基防护及排水施工作业指导书单位:编制：审核:批准：2009年03月01日发布2009年03月01日实施路基防护及排水施工作业指导书一、路基防护及排水施工方法1、各种防护设施必须在稳定的基脚和坡体上施工。
在设有支挡结构物及排除地下水设施地段，先作好支挡结构物、排水设施，再施作防护工程。
防护的坡体表面进行检查处理，防护设施必须与坡面密贴结合。
2、路基施工中先核对全线排水系统，全线的沟渠、管道、桥涵构成完整的排水体系。
3、在路基施工期,不得任意破坏地表植被或堵塞水的通路；各类排水设施及时维修和清理，保持排水畅通、有效.二、边坡植物防护施工1、植物防护工程施工根据植物的特性，适时种植,避免在暴雨季节、大风和高温条件下施工。
2、铺草皮防护选用带状或块状草皮,草皮厚度不小于10cm.铺设时由坡脚自下而上施工，并用尖木桩将其固定于边坡上。
3、喷播植草先将生长液与草籽按设计要求混合并搅拌均匀，采用喷播设备将其喷洒在已清理好地坡面上,喷洒自上而下进行，草籽喷洒均匀，不得流淌。
三、锚杆框架边坡防护（一）工艺流程图（二）施工方法及注意事项1、锚杆孔测量放线边坡施工要求边挖边加固，即开挖一级，防护一级，不得一次开挖到底.按设计立面图要求,将锚杆孔位置准确测量放线在坡面上，孔位误差不得超过±50mm。
竖肋的具体长度可根据实际边坡高度确定，但锚杆的位置须按等分坡面的长度进行放样，其间距可适当调整。
如遇既有刷方坡面不平顺或特殊困难场地时,需经设计监理单位认可，在确保坡体稳定和结构安全的前提下,适当放宽定位精度或调整锚孔定位.2、钻孔设备钻孔机具的选择，根据锚固地层的类别、锚杆孔径、锚杆深度、以及施工场地条件等来选择钻孔设备。
岩层中采用QZB-100B潜孔冲击成孔；在岩层破碎或松软饱水等易于塌缩孔和卡钻埋钻的地层中采用跟管钻进技术.3、钻机就位利用φ50mm脚手架杆搭设平台,平台用锚杆与坡面固定,钻机用三脚支架提升到平台上.锚杆孔钻进施工，搭设满足相应承载能力和稳固条件的脚手架,根据坡面测放孔位,准确安装固定钻机，并严格认真进行机位调整，确保锚杆孔开钻就位纵横误差不得超过±50mm，高程误差不得超过±100mm,钻孔倾角和方向符合设计要求，倾角允许误差位±1。
宁安铁路一标段路基工程编号：XXXX 路基排水施工作业指导书单位：编制：审核：批准：XXXX年XX月XX日发布 XXXX年XX月XX日实施目录1目的 ............................................................................................................................... - 3 - 2编制依据 ....................................................................................................................... - 3 - 3适用范围 ....................................................................................................................... - 3 - 4作业准备 ....................................................................................................................... - 3 -4.1内业技术准备 ..................................................................................................... - 3 -4.2外业技术准备 ..................................................................................................... - 3 - 5技术要求 ....................................................................................................................... - 3 - 6施工程序与工艺流程 ................................................................................................... - 4 -6.1地面排水设施施工 ............................................................................................. - 4 -6.2地下排水设施施工 ............................................................................................. - 4 - 7施工要求 ....................................................................................................................... - 4 -7.1地面排水 ............................................................................................................. - 4 -7.1.1排水沟及天沟 ........................................................................................... - 4 -7.1.2侧沟 ........................................................................................................... - 5 -7.1.3平台截水沟 ............................................................................................... - 5 -7.1.4集水井 ....................................................................................................... - 6 -7.2地下排水 ............................................................................................................. - 7 - 8劳动力组织 ................................................................................................................. - 10 - 9材料要求 ..................................................................................................................... - 10 - 10设备机具配置 ........................................................................................................... - 10 - 11质量控制及检验 ....................................................................................................... - 10 - 12安全及环保要求 ....................................................................................................... - 14 -12.1安全保证措施 ................................................................................................. - 14 -12.2环境保护措施 ................................................................................................. - 14 -宁安铁路路基工程路基排水施工作业指导书1目的明确路基排水工程施工工艺、操作要点和相应的工艺标准，指导、规范路基排水工程施工。
目录1.编制目的 (2)2.编制依据 (2)3.适用范围 (2)4.设计概况 (2)5.施工工艺及技术要求 (2)5.1集水井 (2)5.2地面排水 (3)5.3横向排水 (3)5.4过渡段排水 (4)5.5施工控制要点 (4)5.5.1地表排水 (4)5.5.2 路基横向排水 (5)5.5.3 过渡段排水 (5)5.5.4 集水井 (5)6.劳动力配备 (6)7.材料要求 (6)8.设备机具配置 (6)9.质量控制及检验 (6)9.1质量控制 (6)9.2质量检验 (7)10.安全要求及环保要求 (7)10.1安全要求 (7)10.2环保要求 (8)路基排水工程施工作业指导书1.编制目的明确路基排水工程施工工艺、操作要点和相应的工艺标准，指导、规范路基排水工程施工。
2.编制依据2.1 《新建铁路大同至西安铁路运城至西安段施工图路基个别设计图》；2.2《新建铁路大同至西安铁路运城至西安段施工图路基通用结构详图》；2.3《高速铁路路基工程施工质量验收标准》(TB10751-2010)；2.4《高速铁路路基工程施工技术指南》(铁建设[2010]241号)；2.5《铁路混凝土与砌体工程施工规范》(TB10210-2001)；2.6《铁路混凝土工程施工技术指南》（铁建设[2010]241号）；3.适用范围适用于中交二公局大西铁路客运专线站前13标路基排水工程施工。
4.设计概况大西铁路客运专线站前13标路基起讫里程是DK749+608.31-DK757+854.24（DK749+674.101=DK755+550，短链5875.899m），全长2370.031m，其中DK755+900.00～DK757+840.00段为大荔北车站，其余为区间路基。
5.施工工艺及技术要求5.1集水井曲线地段无砟轨道路基面线间积水采用线间设集水井与埋入基床底层内的排水管连接排水，线间混凝土支承垫层或底座内缘间采用0.08m厚沥青混凝土做成向内2%的排水坡。
目录路基排水施工作业指导书 (1)1.适用范围 (1)2.作业准备 (1)2.1内业技术准备 (1)2.2外业技术准备 (1)3.技术要求 (1)4.施工程序和工艺流程 (2)4.1施工程序 (2)4.2工艺流程 (2)5.施工要求 (2)5.1地表排水 (2)5.1.1边沟 (2)5.1.2截水沟 (3)5.1.3排水沟 (3)5.1.4急流槽 (4)5.2地下排水施工要求 (4)5.2.1 碎石渗沟 (4)6.劳动组织 (5)7.质量控制及检验 (6)7.1质量控制要点 (6)8.安全及环保要求 (7)8.1安全要求 (7)8.1.2材料保管安全 (7)8.2环保要求 (8)(4)噪声污染控制措施 (8)(5)大气污染控制措施 (8)路基排水施工作业指导书1.适用范围适用于遵余高速公路TJ-Ⅷ标项目路基工程排水施工。
2.作业准备2.1内业技术准备(1)完成施工图审核，澄清有关技术问题；(2)熟悉有关规范和技术标准，掌握施工有关技术要求；(3)制定安全保证措施，提出应急预案；(4)对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗；2.2外业技术准备(1)施工调查已完成，并写出调查报告；(2)地质核查已完成；(3)三通一平已完成；(4)收集施工作业层中所涉及的各种外部技术数据；(5)修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。
3.技术要求本标段路基排水设计遵循“断面尺寸合理、节约土地、少占农耕地”的保护原则。
施工前，校核全线排水设计是否完善、合理，必要时提出补充和修改意见，使全线的沟渠、管道、桥涵组成完整的排水系统，临时排水设施与永久排水设施相结合，排水方案应因地制宜、经济实用。
路堤施工时，各施工作业层面应设2%～4%的排水横坡，层面上不得有积水，并采取措施防止水流冲刷边坡；层面上不得有积水，并采取措施防止水流冲刷边坡。
4.施工程序和工艺流程4.1施工程序路基排水分地表排水和地下排水，地表排水施工时要选好排水沟的排水方向，施工材料应满足设计要求，路堤坡脚外的排水沟在路基完成后施工，平台排水沟与护坡同时施工，坡顶截水沟在路堑前施工。
路基排水设计包括边沟、截水沟、排水沟和急流槽等设计，针对山区排水的特殊性，应对路基排水设计对不同的路段、不同的工况做综合考虑。
4.2工艺流程4.2.1混凝土浇筑排水沟施工流程测量放线→沟槽开挖→槽底验收→模板安装→混凝土浇筑→拆模及养护→盖板安装4.2.2浆砌片石排水沟施工流程测量放线→沟槽开挖→槽底验收→水沟砌筑→勾缝（抹面）→养生5.施工要求5.1地表排水5.1.1边沟(1)挖方路基段边沟采用C20砼现浇矩形盖板边沟。
对低填浅挖或填挖交接等路段边沟底均设置纵向排水碎石渗沟。
(2)边沟沟底纵坡应衔接平顺。
(3)土质地段的边沟纵坡大于3%时应采取加固措施。
(4)设计没有规定是，边沟深度不得小于40cm，底宽不得小于40cm。
本设计分5种类型边沟，适应于不同路段。
5.1.2截水沟(1)截水沟分为坡顶截水沟和平台截水沟。
(2)坡顶截水沟汇水面积小及反坡时不设置堑顶截水沟。
截水沟设置在路堑坡口5m以外，拦截上边坡地表水，截水沟为M7.5浆砌片石矩形沟。
尺寸宽度为110cm，高度为80cm。
(3)平台截水沟在路堤或路堑边坡平台上设置平台截水沟，平台截水沟采用M7.5浆砌片石砌筑。
本设计分I型和Ⅱ型平台截水沟，I 型适用于土质、软质岩及全风化岩层挖方路堑平台和填方路堑平台，平台采用M7.5浆砌片石加固；Ⅱ型适用于强、中风化中硬质岩层挖方路堑平台截水沟，平台采用5cm厚M10水泥砂浆抹面。
(4)截水沟应先施工，与其他排水设施应衔接平顺；(5)截水沟应按设计要求进行防渗及加固处理；地质不良地段、土质松软路段、透水性大或岩石裂隙较多地段，截水沟沟底、沟壁、出水口都应进行加固处理，防止水流渗漏和冲刷。
5.1.3排水沟(1)路堤两侧护坡道外设置排水沟，排泄路基范围的地表水；采用M7.5浆砌片石矩形沟；路线经过废塘时，路基排水沟的水直接流入；路线经过鱼塘及水库时，必须将路基水引至鱼塘及水库外。
(2)排水沟长度不宜过长，以免流量过大造成满溢。
(3)本设计分Ⅰ型和Ⅱ型排水沟，Ⅰ型适应于一般填方路堑，尺寸为宽120cm×深110（壁厚30cm），Ⅱ型排水沟涵洞出口或汇水面积较大的特殊路段。
5.1.4急流槽(1)在路基边坡、路基边沟或截水沟水进入路基排水沟以及路基排水沟进入缘线人工河沟或自然河沟时，一般均应设置急流槽。
(2)急流槽采用7.5号浆砌片砌筑，片石强度不低于30MPa，急流槽底部每隔2m应设置防滑台。
(3)片石砌缝应不大于40mm，砂浆饱满，槽底表面粗糙。
(4)急流槽分节长度宜为5-10m，当急流槽较长时，每5-10m设一道伸缩缝，宽为1cm，缝内用沥青麻筋填塞；混凝土预制块急流槽，分节长度宜为2.5-5m，接头处采用榫接。
(4)本设计共5种类型急流槽，以连接不同水沟、沟渠。
5.2地下排水施工要求5.2.1 碎石渗沟(1)对有地下水出露的挖方路基、斜坡路段、路基填挖交界处及机油沟谷填方路段，当地下水埋藏浅或含水层时，设置渗沟，渗沟的类型应根据使用部位、渗流量确定。
(2)对有地下水出露的挖方路基、路基填挖交界路段，在边沟底均设置纵向排水碎石渗沟，渗沟采用管式渗沟，尺寸定为沟宽60cm×50cm，管径为φ15cm HDPE双壁波纹管打孔管，底部设置15cm 厚C20砼调平隔水层，纵向渗沟采用渗水土工布包裹。
(3)对既有沟谷填方路段，在沟谷中心沿沟谷设置纵向排水矩形碎石渗沟，渗沟尺寸为沟宽60（80）cm×沟深60（80）cm，渗沟具体参数参数以涌水情况确定。
(4)对有地下水出露的斜坡路段，边坡开挖台阶后设置环向盲沟，盲沟尺寸为沟宽60（80）cm，渗沟碎石外围设置渗水土工布。
(5)各类渗沟壁均采用C15现浇混凝土浇筑，壁厚30cm。
(6)渗沟的渗水部分采用洁净的脱水性颗粒级配碎石充填，颗粒中粒径小于2.36mm的细粒含量不大于5%，出水口底面标高应高出渗沟外最高水位200mm。
(7)管式渗沟长度大于100m时，应在其末端设置疏通井，并设横向泄水管，分段排除地下水；泄水孔应在管壁上交错布置，间距不宜大于200mm。
(8)洞式渗沟填料标高宜高于地下水位，且顶部应设置封闭层，其高度应大于500mm。
(9)边坡渗沟的基底应设置在潮湿土层以下的干燥地层内，阶梯式泄水坡坡度宜为2%～4%。
(10)支撑渗沟的基底宜埋入滑动面以下至少500mm，排水坡度宜为2%～4%。
当滑动面较缓时，可做成台阶支撑渗沟，台阶宽度宜大于2m。
(11)渗沟基底应埋入不透水层，沟壁的一侧应设反滤层汇集水流，另一侧用粘土夯实或浆砌片拦截水流。
(12)渗沟顶部应设置封闭层，封闭层宜采用浆砌片石或干砌片石水泥砂浆沟缝。
(13)渗沟宜从下游向上游开挖，开挖作业面应根据土质选用合理的支撑形式，并应随挖随支撑、及时回填，不可暴露太久。
6.劳动组织6.1劳动力组织方式：采用工区组织模式。
6.2施工人员结合施工方案、机械、人员组合、工期要求合理配置，施工人员配置见表6.1。
表6.1 每个作业工地人员配备表7.质量控制及检验7.1质量控制要点(1)纵坡顺直，曲线线形圆滑；(2)沟壁平整、稳定，无贴坡。
沟底平整，排水畅通，无冲刷和阻水现象；(3)各类防渗、加固设施坚实稳固；(4)浆砌片石工程，嵌缝均匀、饱满、密实，勾缝平顺无脱落、密实、美观，缝宽均衡协调;砌体咬扣紧密;抹面平整、压光、顺直，无裂缝、空鼓；(5)干砌片石工程，砌筑咬合紧密，无叠砌、贴砌和浮塞；(6)水泥混凝土砌块的强度符合设计要求，砌体平整，勾缝整齐牢固；8.安全及环保要求8.1安全要求8.1.1施工用电安全⑴安装、维修或拆除临时用电工程，必须由专职电工完成，电工必须持证上岗，实行定期检查制度，做好检查记录。
⑵检修电气设备时应停电作业，电源箱或开关握柄应挂“有人操作，严禁合闸”的警示片或设专人看管。
必须带电作业时应经有关部门批准。
⑶照明电线绝缘良好，导线不随地拖拉或绑在脚手架上。
照明灯具的金属外壳必须有效接地。
室外照明灯具距地面不低于3m，室内距地面不低于2.4m。
开关箱与用电设备实行一机一闸保险，箱内开关电器必须完整无损，接线正确，并设置漏电保护器。
⑷架空线设在专用电杆(水泥杆、木杆)上，严禁架设在脚手架上，架空线装设横担和绝缘子。
架空线离地4m以上，机动车道为离地6m 以上。
8.1.2材料保管安全(1)对已进场的防水材料，要及时存放在安全的位置，以免被通行车辆或搬运钢筋及尖锐材料时撞坏防水板。
(2)防水材料存放时不得暴晒在阳光下，以免自粘材料在阳光暴晒下发生变化。
(3)施工区域应设警示标志，严禁非施工人员出入。
(4)防水材料在现场搬运过程中要轻抬轻放，严禁用抛掷、滚动方法搬运。
(5)临时堆放时要稳妥，可靠，防止其滚落受撞击损坏防水板。
(6)为保证施工安全，现场机械应有专人统计管理，并设一名专职安全员负责现场的安全工作，坚持班前进行安全教育制度。
8.2环保要求(1)施工场地采用硬式围挡，施工区的材料堆放、材料加工及出料口等场地均设置围挡封闭。
(2)集中处理施工及生活中产生的污水及废水。
(3)对工地周围的道路派专人清扫，保持周边环境的整洁。
(4)噪声污染控制措施①施工场地噪音控制标准按《中华人民共和国建筑施工场界噪声限值》（GB12523—90）要求执行，确保离开施工作业区边界30m处噪音小于70dB，撞击噪音最大不超过90dB。
②尽量选用低噪声的机械设备和工法，优先选用先进的环保机械。
③承担夜间材料运输的车辆，进入施工现场禁止鸣笛，装卸材料时轻拿轻放，最低限度地减少噪声扰民。
④禁止施工人员在居民区附近和夜间施工时高声喧哗，避免人为噪声扰民。
(5)大气污染控制措施①不在施工现场燃烧有毒、有害和有恶臭气味的物质。
②优先选用电动机械，尽量减少内燃机械对空气的污染。
