断裂力学与断裂韧度

结构力学中的断裂韧性分析在结构力学中，断裂韧性分析是一个重要的研究领域。

它涉及到材料在受力作用下的破裂行为以及材料抵抗断裂的能力。

断裂韧性是评价材料抵抗断裂的重要指标，它直接关系到材料的可靠性和安全性。

本文将介绍断裂韧性的概念、分析方法和应用领域。

一、断裂韧性的概念断裂韧性是指材料在受力作用下抵抗破裂的能力。

通常用断裂韧性指标KIC来衡量。

断裂韧性分析的核心是破裂力学理论，其中断裂力学理论主要研究材料在应力场中的破裂行为。

在断裂韧性分析中，常用的方法有线弹性断裂力学、贝尔式断裂力学和能量法等。

二、断裂韧性的分析方法1. 线弹性断裂力学线弹性断裂力学是断裂韧性分析中应用最广泛的方法之一。

该方法通过在裂纹前端应力场的计算和分析来确定断裂韧性指标KIC。

线弹性断裂力学的基本假设是材料在断裂前是线弹性的，且裂纹尺寸相对结构尺寸较小。

2. 贝尔式断裂力学贝尔式断裂力学是一种近似解析方法，适用于解决复杂结构中的断裂韧性问题。

该方法可以解决复杂的应力场问题，并提供了估计断裂韧性的方法。

3. 能量法能量法是一种常用的近似方法，它通过分析系统的弹性和塑性能量来评估结构的断裂韧性。

能量法常用于工程结构中的断裂韧性分析，比如断裂的扩展路径和破坏机制等。

三、断裂韧性的应用领域断裂韧性的分析在工程领域具有广泛的应用价值。

以下是一些常见的应用领域：1. 材料选型与设计。

通过断裂韧性分析，可以评估不同材料的抗断裂性能，为材料的选择和设计提供依据。

2. 结构安全评估。

断裂韧性分析可以用于评估结构在受力情况下的破裂风险，为结构的安全性评估提供依据。

3. 断裂韧性改善。

通过分析和改善材料的断裂韧性，可以提高结构的耐用性和可靠性，减少破裂风险。

4. 破损检测和评估。

断裂韧性分析可以用于破损的检测和评估，提供定量的破损评估指标。

综上所述，断裂韧性分析在结构力学中起着重要的作用。

通过对材料破裂行为的研究和分析，可以评估材料的抗断裂能力，并为工程结构的设计和安全评估提供依据。

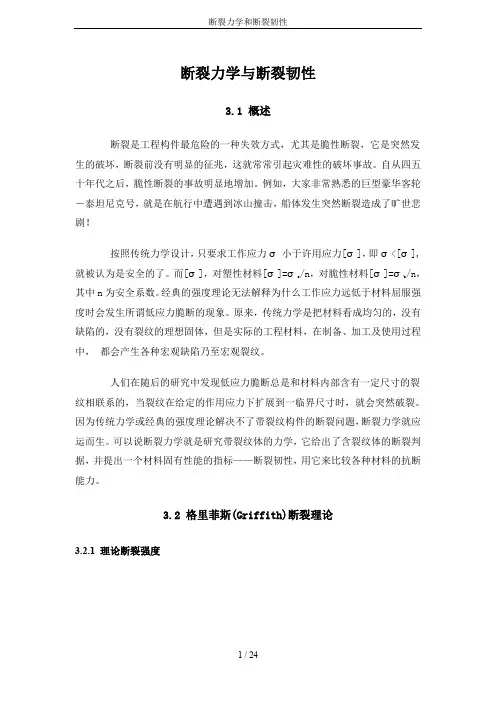

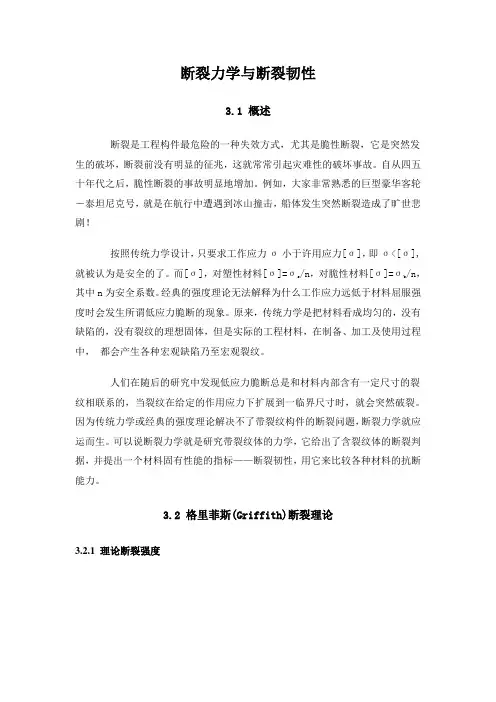

断裂力学与断裂韧性3.1 概述断裂是工程构件最危险的一种失效方式，尤其是脆性断裂，它是突然发生的破坏，断裂前没有明显的征兆，这就常常引起灾难性的破坏事故。

自从四五十年代之后，脆性断裂的事故明显地增加。

例如，大家非常熟悉的巨型豪华客轮－泰坦尼克号，就是在航行中遭遇到冰山撞击，船体发生突然断裂造成了旷世悲剧！按照传统力学设计，只要求工作应力σ小于许用应力[σ]，即σ<[σ],就被认为是安全的了。

而[σ]，对塑性材料[σ]=σs /n，对脆性材料[σ]=σb/n，其中n为安全系数。

经典的强度理论无法解释为什么工作应力远低于材料屈服强度时会发生所谓低应力脆断的现象。

原来，传统力学是把材料看成均匀的，没有缺陷的，没有裂纹的理想固体，但是实际的工程材料，在制备、加工及使用过程中，都会产生各种宏观缺陷乃至宏观裂纹。

人们在随后的研究中发现低应力脆断总是和材料内部含有一定尺寸的裂纹相联系的，当裂纹在给定的作用应力下扩展到一临界尺寸时，就会突然破裂。

因为传统力学或经典的强度理论解决不了带裂纹构件的断裂问题，断裂力学就应运而生。

可以说断裂力学就是研究带裂纹体的力学，它给出了含裂纹体的断裂判据，并提出一个材料固有性能的指标——断裂韧性，用它来比较各种材料的抗断能力。

3.2 格里菲斯(Griffith)断裂理论3.2.1 理论断裂强度金属的理论断裂强度可由原子间结合力的图形算出，如图3-1。

图中纵坐标表示原子间结合力，纵轴上方为吸引力下方为斥力，当两原子间距为a即点阵常数时，原子处于平衡位置，原子间的作用力为零。

如金属受拉伸离开平衡位置，位移越大需克服的引力越大，引力和位移的关系如以正弦函数关系表示，当位移达到Xm 时吸力最大以σc表示，拉力超过此值以后，引力逐渐减小，在位移达到正弦周期之半时，原子间的作用力为零，即原子的键合已完全破坏，达到完全分离的程度。

可见理论断裂强度即相当于克服最大引力σc。

该力和位移的关系为图中正弦曲线下所包围的面积代表使金属原子完全分离所需的能量。

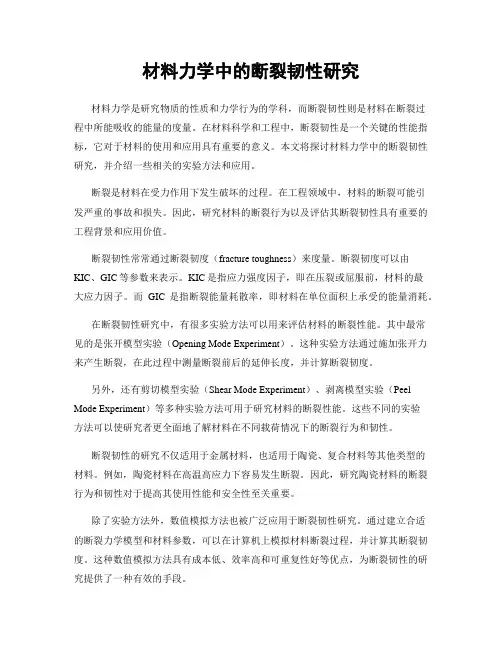

材料力学中的断裂韧性研究材料力学是研究物质的性质和力学行为的学科，而断裂韧性则是材料在断裂过程中所能吸收的能量的度量。

在材料科学和工程中，断裂韧性是一个关键的性能指标，它对于材料的使用和应用具有重要的意义。

本文将探讨材料力学中的断裂韧性研究，并介绍一些相关的实验方法和应用。

断裂是材料在受力作用下发生破坏的过程。

在工程领域中，材料的断裂可能引发严重的事故和损失。

因此，研究材料的断裂行为以及评估其断裂韧性具有重要的工程背景和应用价值。

断裂韧性常常通过断裂韧度（fracture toughness）来度量。

断裂韧度可以由KIC、GIC等参数来表示。

KIC是指应力强度因子，即在压裂或屈服前，材料的最大应力因子。

而GIC是指断裂能量耗散率，即材料在单位面积上承受的能量消耗。

在断裂韧性研究中，有很多实验方法可以用来评估材料的断裂性能。

其中最常见的是张开模型实验（Opening Mode Experiment）。

这种实验方法通过施加张开力来产生断裂，在此过程中测量断裂前后的延伸长度，并计算断裂韧度。

另外，还有剪切模型实验（Shear Mode Experiment）、剥离模型实验（Peel Mode Experiment）等多种实验方法可用于研究材料的断裂性能。

这些不同的实验方法可以使研究者更全面地了解材料在不同载荷情况下的断裂行为和韧性。

断裂韧性的研究不仅适用于金属材料，也适用于陶瓷、复合材料等其他类型的材料。

例如，陶瓷材料在高温高应力下容易发生断裂。

因此，研究陶瓷材料的断裂行为和韧性对于提高其使用性能和安全性至关重要。

除了实验方法外，数值模拟方法也被广泛应用于断裂韧性研究。

通过建立合适的断裂力学模型和材料参数，可以在计算机上模拟材料断裂过程，并计算其断裂韧度。

这种数值模拟方法具有成本低、效率高和可重复性好等优点，为断裂韧性的研究提供了一种有效的手段。

断裂韧性的研究对于材料工程和结构设计具有重要的指导意义。

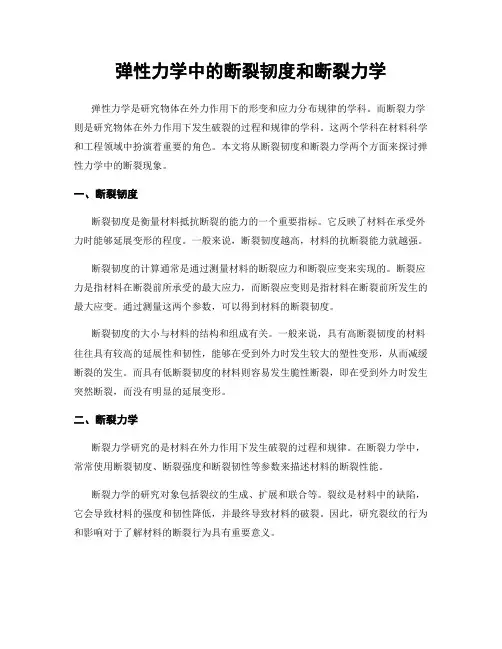

弹性力学中的断裂韧度和断裂力学弹性力学是研究物体在外力作用下的形变和应力分布规律的学科。

而断裂力学则是研究物体在外力作用下发生破裂的过程和规律的学科。

这两个学科在材料科学和工程领域中扮演着重要的角色。

本文将从断裂韧度和断裂力学两个方面来探讨弹性力学中的断裂现象。

一、断裂韧度断裂韧度是衡量材料抵抗断裂的能力的一个重要指标。

它反映了材料在承受外力时能够延展变形的程度。

一般来说，断裂韧度越高，材料的抗断裂能力就越强。

断裂韧度的计算通常是通过测量材料的断裂应力和断裂应变来实现的。

断裂应力是指材料在断裂前所承受的最大应力，而断裂应变则是指材料在断裂前所发生的最大应变。

通过测量这两个参数，可以得到材料的断裂韧度。

断裂韧度的大小与材料的结构和组成有关。

一般来说，具有高断裂韧度的材料往往具有较高的延展性和韧性，能够在受到外力时发生较大的塑性变形，从而减缓断裂的发生。

而具有低断裂韧度的材料则容易发生脆性断裂，即在受到外力时发生突然断裂，而没有明显的延展变形。

二、断裂力学断裂力学研究的是材料在外力作用下发生破裂的过程和规律。

在断裂力学中，常常使用断裂韧度、断裂强度和断裂韧性等参数来描述材料的断裂性能。

断裂力学的研究对象包括裂纹的生成、扩展和联合等。

裂纹是材料中的缺陷，它会导致材料的强度和韧性降低，并最终导致材料的破裂。

因此，研究裂纹的行为和影响对于了解材料的断裂行为具有重要意义。

断裂力学中的一个重要概念是应力强度因子，它是描述裂纹尖端应力场分布的一个参数。

应力强度因子的大小与裂纹的尺寸、形状和材料的性质有关。

通过研究应力强度因子，可以预测裂纹的扩展速率和破裂的临界条件。

断裂力学还涉及到断裂机制的研究。

不同材料在断裂时会表现出不同的断裂模式，如拉伸断裂、剪切断裂和韧性断裂等。

研究不同材料的断裂模式可以帮助我们了解材料的断裂行为和性能。

总结弹性力学中的断裂韧度和断裂力学是研究材料断裂行为的重要方面。

断裂韧度是衡量材料抗断裂能力的指标，而断裂力学则研究材料在外力作用下发生破裂的过程和规律。

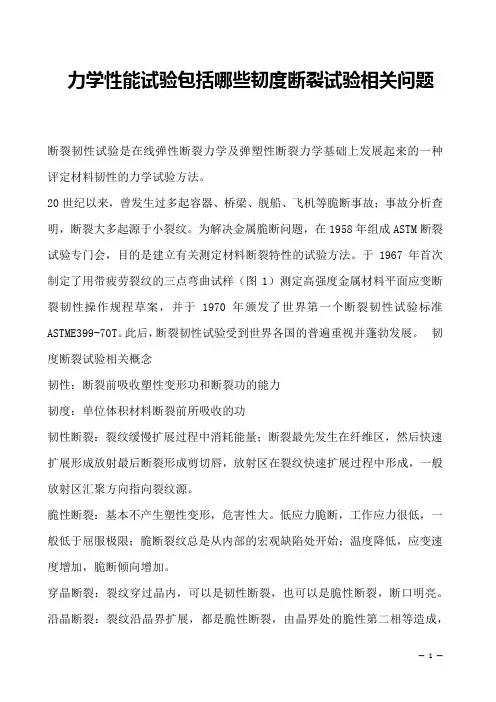

力学性能试验包括哪些韧度断裂试验相关问题断裂韧性试验是在线弹性断裂力学及弹塑性断裂力学基础上发展起来的一种评定材料韧性的力学试验方法。

20世纪以来，曾发生过多起容器、桥梁、舰船、飞机等脆断事故；事故分析查明，断裂大多起源于小裂纹。

为解决金属脆断问题，在1958年组成ASTM断裂试验专门会，目的是建立有关测定材料断裂特性的试验方法。

于1967年首次制定了用带疲劳裂纹的三点弯曲试样（图1）测定高强度金属材料平面应变断裂韧性操作规程草案，并于1970年颁发了世界第一个断裂韧性试验标准ASTME399-70T。

此后，断裂韧性试验受到世界各国的普遍重视并蓬勃发展。

韧度断裂试验相关概念韧性：断裂前吸收塑性变形功和断裂功的能力韧度：单位体积材料断裂前所吸收的功韧性断裂：裂纹缓慢扩展过程中消耗能量；断裂最先发生在纤维区，然后快速扩展形成放射最后断裂形成剪切唇，放射区在裂纹快速扩展过程中形成，一般放射区汇聚方向指向裂纹源。

脆性断裂：基本不产生塑性变形，危害性大。

低应力脆断，工作应力很低，一般低于屈服极限；脆断裂纹总是从内部的宏观缺陷处开始；温度降低，应变速度增加，脆断倾向增加。

穿晶断裂：裂纹穿过晶内，可以是韧性断裂，也可以是脆性断裂，断口明亮。

沿晶断裂：裂纹沿晶界扩展，都是脆性断裂，由晶界处的脆性第二相等造成，断口相对灰暗。

穿晶断裂和沿晶断裂可混合发生。

高温下，多由穿晶断裂转为沿晶韧性断裂。

沿晶断裂断口：断口冰糖状；若晶粒细小，断口呈晶粒状。

剪切断裂：材料在切应力作用下沿滑移面滑移分离而造成的断裂。

（滑断、微孔聚集型断裂）解理断裂：材料在正应力作用下，由于原于间结合键的破坏引起的沿特定晶面发生的脆性穿晶断裂。

金属的强度就是指金属材料原子间结合力的大小，一般说金属熔点高，弹性模量大，热膨胀系数小则其原子间结合力大，断裂强度高。

断裂的实质就是外力作用下材料沿某个原子面分开的过程。

格里菲思理论：从热力学观点看，凡是使能量减低的过程都将自发进行，凡使能量升高的过程必将停止，除非外界能量。

断裂力学与断裂韧性3.1 概述断裂是工程构件最危险的一种失效方式，尤其是脆性断裂，它是突然发生的破坏，断裂前没有明显的征兆，这就常常引起灾难性的破坏事故。

自从四五十年代之后，脆性断裂的事故明显地增加。

例如，大家非常熟悉的巨型豪华客轮－泰坦尼克号，就是在航行中遭遇到冰山撞击，船体发生突然断裂造成了旷世悲剧！按照传统力学设计，只要求工作应力σ小于许用应力[σ]，即σ<[σ],就被认为是安全的了。

而[σ]，对塑性材料[σ]=σs /n，对脆性材料[σ]=σb/n，其中n为安全系数。

经典的强度理论无法解释为什么工作应力远低于材料屈服强度时会发生所谓低应力脆断的现象。

原来，传统力学是把材料看成均匀的，没有缺陷的，没有裂纹的理想固体，但是实际的工程材料，在制备、加工及使用过程中，都会产生各种宏观缺陷乃至宏观裂纹。

人们在随后的研究中发现低应力脆断总是和材料内部含有一定尺寸的裂纹相联系的，当裂纹在给定的作用应力下扩展到一临界尺寸时，就会突然破裂。

因为传统力学或经典的强度理论解决不了带裂纹构件的断裂问题，断裂力学就应运而生。

可以说断裂力学就是研究带裂纹体的力学，它给出了含裂纹体的断裂判据，并提出一个材料固有性能的指标——断裂韧性，用它来比较各种材料的抗断能力。

3.2 格里菲斯(Griffith)断裂理论3.2.1 理论断裂强度金属的理论断裂强度可由原子间结合力的图形算出，如图3-1。

图中纵坐标表示原子间结合力，纵轴上方为吸引力下方为斥力，当两原子间距为a即点阵常数时，原子处于平衡位置，原子间的作用力为零。

如金属受拉伸离开平衡位置，位移越大需克服的引力越大，引力和位移的关系如以正弦函数关系表示，当位移达到Xm 时吸力最大以σc表示，拉力超过此值以后，引力逐渐减小，在位移达到正弦周期之半时，原子间的作用力为零，即原子的键合已完全破坏，达到完全分离的程度。

可见理论断裂强度即相当于克服最大引力σc。

该力和位移的关系为图中正弦曲线下所包围的面积代表使金属原子完全分离所需的能量。
