35kv户外真空断路器厂家价格-民熔

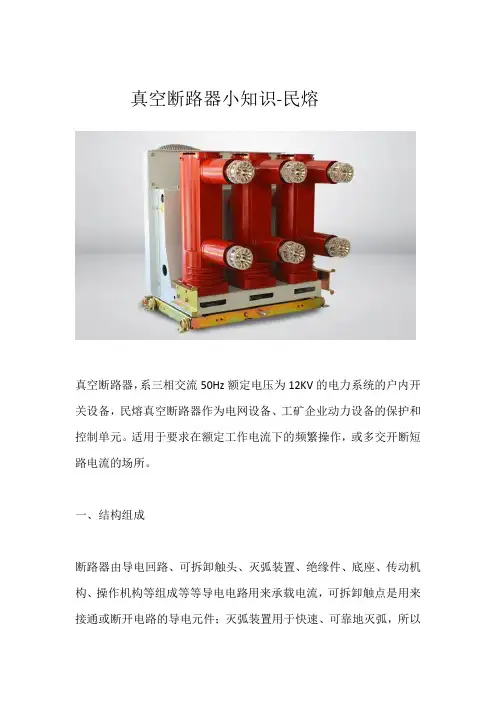

真空断路器小知识-民熔真空断路器，系三相交流50Hz额定电压为12KV的电力系统的户内开关设备，民熔真空断路器作为电网设备、工矿企业动力设备的保护和控制单元。

适用于要求在额定工作电流下的频繁操作，或多交开断短路电流的场所。

一、结构组成断路器由导电回路、可拆卸触头、灭弧装置、绝缘件、底座、传动机构、操作机构等组成等等导电电路用来承载电流，可拆卸触点是用来接通或断开电路的导电元件；灭弧装置用于快速、可靠地灭弧，所以电路最终断开了在与其他开关相比，电流开关的灭弧装置具有最强的电弧溶解性，其结构更复杂。

触头的开闭运动由操作机构和传动机构控制坎特伯雷大学这个操作模式可分为手动、电动、气动和液压这个一些断路器（如油断路器、六氟化硫断路器等）的操作机构不包括在断路器外壳内，但作为一种独立的产品，对于停电的选择和使用。

2性能参数电源开关有八个电源参数。

额定电压：电源开关铭牌上的额定电压。

三相系统为相间电压（即线路），其值在国家标准中有规定。

最大工作电压：开关能长时间工作的最高电压他的名字该值通常超过额定电压。

IEC标准是最高电压作为额定电压。

额定电流：是指开关在额定频率下，长期通过此电流而不受损坏，且各部件的发热在长期运行中不会引起超过最大允许温升。

照明短路断路器电流：正常断路器在一定条件下开关能提供的最大短路断路器电流。

短路电流标称值：在额定电压、规定的操作条件和正常连接的功率条件下，开关能提供的最大短路功率（峰值）。

额定短时电寿命：在规定的工作和功率条件下，在规定的短时间内（如2秒），开关在闭合位置所承载的有效功率值。

可以。

这个值通常与标称短路中断电流相同。

额定峰值强度：在规定的使用和性能条件下，开关在闭合位置能承受额定短时前半波的峰值电流。

从命令结束到电源开关断开的时间。

3分类断路器种类繁多，适用条件和场所不同，消弧原理不同，结构也不同不同。

所以有很多方法可以访问电源开关分类主要分类方法如下：适用的电气设备分为交流断路器和直流控制器。

35KV户外高压真空断路器型号参数-ZW7-40.5-zw32-40.5-陕西泰开高压开关制造有限公司
陕西泰开高压开关制造有限公司35KV高压真空断路器是断路器的一种常用类型，可以在规
定时间内承载和开断异常回路条件下的开关装置。

高压真空断路器具有使用灵活、结构简单、维护简便、使用寿命长等优点，在多个行业中都有一定的应用。

二、35KV高压真空断路器选型一般原则：
1、为保证高压真空断路器在正常运行、检修、短路和过电压情况下的安全，高压真空断路
器应按下列条件选择
a、按正常工作条件包括电压、电流、频率、机械荷载等选择；
b、按短路条件包括短时耐受电流、峰值耐受电流、关合和开断电流等选择；
c、按环境条件包括温度、湿度、海拔、地震等选择；
d、按承受过电压能力包括绝缘水平等选择；
e、按各类高压电器的不同特点包括开关的操作性能、熔断器的保护特性配合、互感器的负荷及准确等级等选择。

2.按正常工作条件选择高压真空断路器
a、按工作电压选择选用的高压真空断路器，其额定电压应符合所在回路的系统标称电压，其允许工作电压Umax不应小于所在回路的运行电压Uy，即Um ax≥Uy；
b、按工作电流选择高压真空断路器的额定电流In不应小于该回路在各种可能运行方式下的持续工作电流Ig，即In≥Ig。

3.按短路稳定条件选择高压真空断路器；
a、短路稳定性校验的一般要求；
b、短路电流的热效应；
c、短路稳定性校验。

4.按环境条件选择高压真空断路器：
a、选择电器的环境温度；
b、选择电器的环境湿度；
c、高海拔对高压电器的影响；
d、地震对高压电器的影响。

三、产品实物图：
四、产品现场图：。

永磁真空断路器介绍-民熔民熔高压真空断路器，系三相交流50Hz额定电压为12KV的电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。

适用于要求在额定工作电流下的频繁操作，或多交开断短路电流的场所。

根据我国目前使用的0.6-35kV真空断路器的操作机构都是弹簧机构和电磁机构的现状，鉴于弹簧机构存在零部件多，制造工艺复杂，运行容易引起机械故障，而电磁机构存在驱动功率较大，接触力较小且合闸时容易引起触头跳动等问题，严重影响真空断路器的性能和可靠性。

为了克服弹簧机构和电磁机构的不足，提高6-35kV 系列真空断路器的可靠性、安全性及使用寿命，降低驱动功率。

MDS系列0.6-35Kv永磁机构真空断路器具有高可靠性、结构简单、安全性、使用寿命长、低驱动功率、性价比高等技术特点，可以满足电网安全稳定运行的要求。

永磁机构是一种用于中压真空断路器的永磁保持，电子控制的电磁操作机构，与断路器使用的传统弹簧机构和电磁机构相比，永磁机构采用了一种全新的工作原理和结构，工作时主要运动部件极少，无需机构脱、锁扣装置，故障源少，具有较高的可靠性，因而已成为开关制造企业与电网企业及高新重工企业关注的热点，具有非常广阔的市场前景。

克服传统弹簧机构和电磁机构的不足，将永久磁铁应用于操动机构中，使真空断路器分、合闸位置的保持通过永久磁铁实现，取代传统的锁扣装置。

这种磁力机构具有永久磁铁和分闸、合闸控制线圈，这种机构的特点是：（1）永久磁铁与分闸、合闸控制线圈结合，解决了合闸时需要大功率能量的问题。

（2）真空灭弧室的动触头靠永久磁铁产生的力通过拐臂、绝缘拉杆使其保持在合闸、分闸位置上，取代传统的机械锁扣方式，机械结构大为简化，仅有几个活动部件，零件总数约为50件左右，耗材少，节能且成本低。

（3）操动机构无需机械锁扣和辅助电器，机械动作的可靠性大大提高，能够实现免维护，节省维修费用。

（4）真空断路器采用永磁操动机构，永磁力可保证100年不消失，该机构寿命高达10万次，以电磁力进行分合闸操作，以永磁力进行双稳态保持，简化了传动链，降低了能耗和噪音。

断路器的种类汇总-民熔真空断路器，系三相交流50Hz额定电压为12KV的电力系统的户内开关设备，民熔真空断路器作为电网设备、工矿企业动力设备的保护和控制单元。

适用于要求在额定工作电流下的频繁操作，或多交开断短路电流的场所。

断路器从电压等级来分：低压断路器、高压断路器；从电源性质分：交流断路器、直流断路器从结构和灭弧原理来分：空气断路器、油断路器、六氟化硫断路器、真空断路器、产气式断路器断路器的作用是当回路发生短路或过流故障时能迅速切断电源，防止故障扩大，同时也可以作为一般开关使用，实现电能的分配和控制。

1.按断路器在电力系统中工作位置的不同分类(1)发电机断路器。

它主要用于切断电路故障。

电子学发电机的断路器主要有三种类型：低油型压缩空气的人类型低油型用于低电流短路，另外两种类型的断路器具有高开启容量。

电气断路器。

在35千伏以上运行的能量输送系统中运行的断路器，需要自动重新包装，由于需要稳定系统，需要更短的开启时间和无电流间隔（O-2S）自动的此外电路断路器要求有能力切断近区域内的故障和空间的长度，在连接断路器的情况下，需要有一个断路能力。

分布断路器。

在操作在35千伏以下的分配系统中，其额定电压为6到Lokv，其额定电流为6。

对于200到1250A来说，额定断裂电流是低的以确保可靠性食品该断路器仍受自动重新插入条件的约束，由于其对系统稳定性的影响较小，该条件允许更大的无电流时间间隔（0-5秒）和适当减少断路时间。

按地点分类露天式：用于露天安装的高压开关装置，具有防风、雨、雪、污水、凝胶、冰淇淋和浓缩奶油等特性。

房屋内是一种高压开关设备，设计成安装在建筑物内，没有风、雨、雪、污水、凝固、冰淇淋等特性。

根据断路器的总体结构和土壤隔离对断路器进行分类（1）绝缘子载体（“绝缘子载体”），这种类型的断路器的特征在于，接触安装容器和弧灭火室（“金属盒或绝缘体盒”）具有高的电位和，通过支撑与绝缘体的接地绝缘，它可以形成一个串联的高压断路器，其中有多个开口部件和改进的土壤绝缘。

隔离开关民熔隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。

民熔35KV户外隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，表面有抗氧化能力，加强零件的抗锈蚀能力，一体锁扣装置、安全可靠本文将会介绍关于民熔隔离开关的学习手册，感觉这篇文章对你有帮助的话，可以关注下小编民熔35KV户外隔离开关GW4-35/630A系列轻操作力矩免维护型户外交流高压隔离开关是用于铁路自闭、贯通供电远动系统及铁道站场供电系统的新一代户外型产品，配用CX-1型电动机构可以方便地与远动系统接口，实现遥控、遥信、遥测。

隔离开关GW4-35系列轻操作力矩型免维护户外交流高压隔离开关依据GB1985-89《交流高压隔离开关和接地开关》和电气化铁路的具体要求制造。

用于频率为50HZ、10kV供电网中，供高压线路在有电压无负载情况下进行换接，以及对被检修的高压母线、断路器等电器设备与带电的高压线路进行电气隔离之用。

也可用于分、合很小的电容电流和电感电流。

二、民熔35KV户外隔离开关使用环境条件3.1 海拔高度不超过3000m;3.2 环境温度—30℃～ 40℃;3.3 风速不大于35m／s；3.4 地震烈度不超过8度;3.5 覆冰厚度不大于lOmm;3.6 适用于无严重烟灰、易燃物质、爆炸危险化学腐蚀及剧烈振动的场所;3.7 适用Ⅲ级及以下污秽地区(如用户有特殊要求，可特殊设计;3.8 不适用于非水平安装场所。

三、民熔35KV户外隔离开关特点1. 隔离开关结构和产品耐腐蚀方面作了重大改进。

2. 隔离开关配用CS11-1手动机构，可就地操作；配用CX-1型电动机构既可电动也可手动，能进就地和远方操作，实观遥控。

3. 隔离开关操作力矩长期恒定在1.1kg· m范围内。

4. 使用环境为-40℃至 40℃在寒冬地带和高温地区。

真空断路器结构简图-民熔真空断路器，系三相交流50Hz额定电压为12KV的电力系统的户内开关设备，民熔真空断路器作为电网设备、工矿企业动力设备的保护和控制单元。

适用于要求在额定工作电流下的频繁操作，或多交开断短路电流的场所。

1.真空断路器结构简图真空断路器的结构图，图一和图二分别为正面和侧面视图。

真空断路器的主要部件及名称说明见标注1-16。

图一1.开距调整片16.连接弹簧或电磁操动机构的大轴图一、真空断路器外型图(正面)图二2.触头压力弹簧3.弹簧座4.接触行程调整螺栓5.拐臂6.导向板7.螺钉8.导电夹紧固螺栓9.下支座10.真空灭弧室11.真空灭弧室12.上支座13.绝缘子固定螺丝14.绝缘子15.螺栓16. 连接弹簧或电磁操动机构的大轴图二、真空断路器外型图(侧面)2.真空断路器结构的基本要求1)机械性能稳定，例如合闸弹跳时间，希望在寿命全程中保持同一状态，不要初期无弹跳，后期则弹跳。

2)足够的机械强度，使断路器本身具有足够的动稳定度。

3)高压区和低压区的分隔，最好是前后布置，有助于保证运行中人员的人身安全。

4)操动机构的检查、调整、维修要有足够空间。

方便。

5)结构简单、工作可靠、价格低廉。

6)易于实现防误联锁。

所有真空断路器，不论是何种结构，断路器本体中均装设有分闸拉力弹簧。

合闸过程中操动机构既要提供驱动开关运动的功，又要同时将分闸弹簧贮能。

当需要分闸时，操动机构只需完成脱扣解锁任务，由分闸弹簧释能完成分闸运动。

3.功能部件真空断路器按其结构的功能可分为六个部分：1)支架：安装各功能组件的架体。

2)真空灭弧室：实现电路的关合与开断功能的熄弧元件。

3)导电回路：与灭弧室的动端及静端连接构成电流通道。

4)传动机构：把操动机构的运动传输至灭弧室，实现灭弧室的合、分闸操作。

5)绝缘支撑：绝缘支持件将各功能元件，架接起来满足断路器的绝缘要求。

6)操动机构：断路器合、分间的动力驱动装置4.结构形式真空断路器的类型，可从不同角度来划分，一般情况下主要从以下两个方面划分：1)按使用场所划分--可分为户内式和户外式(见图三、图四)。

35kv真空断路器参数35KV真空断路器是一种高压电力设备，主要用于交流35KV至40.5KV的供电系统中，用于保护和控制电力设备，防止电力事故的发生，为电力系统的平稳运行提供有效的保障。

一、系统电压等级35KV真空断路器的额定系统电压等级一般为35KV，中性点接地。

二、额定电流35KV真空断路器的额定电流一般为630A，1250A或1600A，根据实际应用情况选用。

三、额定频率35KV真空断路器的额定频率为50HZ或60HZ，电力系统工频为50HZ，如果设计到其他领域的使用，可以根据实际需要选用对应频率的设备。

四、额定短路开断电流和短路关合电流35KV真空断路器的额定短路开断电流和短路关合电流是在额定系统电压下，该断路器在标准短路条件下所能承受的最大电流。

根据电力系统的需要，常见的额定短路开断电流和短路关合电流有20KA、31.5KA、50KA等，也可以根据实际应用情况而定。

五、额定耐压能力35KV真空断路器的额定耐压能力是在额定系统电压下，该断路器在符合标准的测试条件下所能承受的额定电压。

通常采用内、外爬纹和耐压试验等多项检测，以确保其安全可靠。

六、使用环境条件35KV真空断路器主要使用在交流35KV至40.5KV的电力系统中，温度一般在-30℃至+40℃之间，海拔高度不超过1000m，相对湿度不超过95%。

七、防护等级35KV真空断路器的防护等级一般为IP4X，保护等级越高，设备的密封性越好，更能够保证设备的安全性。

总之，35KV真空断路器的参数是非常重要的，它是电力系统的一种保障措施，保证电力设施的安全运行，未来随着技术的不断进步，35KV真空断路器相关参数也将不断创新和发展。

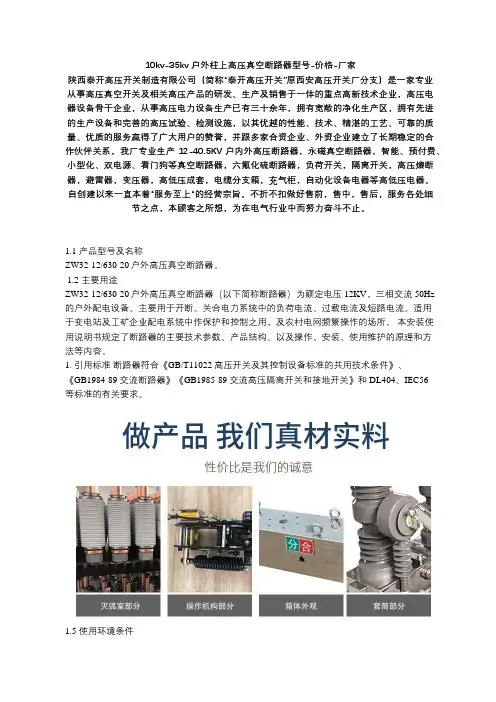

10kv-35kv户外柱上高压真空断路器型号-价格-厂家陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。

自创建以来一直本着“服务至上“的经营宗旨。

不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。

1.1 产品型号及名称ZW32-12/630-20户外高压真空断路器。

1.2 主要用途ZW32-12/630-20户外高压真空断路器（以下简称断路器）为额定电压12KV，三相交流50Hz 的户外配电设备。

主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。

适用于变电站及工矿企业配电系统中作保护和控制之用，及农村电网频繁操作的场所。

本安装使用说明书规定了断路器的主要技术参数、产品结构、以及操作、安装、使用维护的原理和方法等内容。

1. 引用标准断路器符合《GB/T11022 高压开关及其控制设备标准的共用技术条件》、《GB1984-89 交流断路器》《GB1985-89 交流高压隔离开关和接地开关》和DL404、IEC56等标准的有关要求。

1.5 使用环境条件1、海拔高度不超过2000米；2、周围空气温度：-45℃~+65℃；日温差：日变化25℃；3、风速不大于35m/s；1.6 主要技术参数序号项目单位数值 1 额定电压 kV 12 2 额定频率 Hz 50 3 额定电流 A 400、630 4 额定短路开断电流 kA 16、20 5 额定峰值耐受电流 kA 40、50 6 额定短时耐受电流（4S）kA 16、20 7 额定短路关合电流（峰值） kA 40、50 10KV户外真空断路器型号陕西平高智能电气有限公司 8 机械寿命次 10000 9 额定电流开断次数次 10000 10 额定短路开断电流开断次数次 30 11 1min工频耐压（湿）（干）相间、对地/断口 kV 34 42/49 12 雷电冲击耐受电压（峰值）相对、对地/断口 kV 75/85 13 二次回路1min工频耐压 kV 2 1.7 机械特性序号项目单位数值 1 触头开距 mm 9±1 2 触头超行程 mm 2±0.5 3 分闸速度 m/s1.2±0./sell/20120524/1368277.html 4 合闸速度 m/s 0.8±0.2 5 触头合闸弹跳时间ms ≤2 6 相间中国距离 mm 340±2 7 三相分合闸不同期性ms ≤2 8 各相导电回路电阻υΩ ≤80 9 带隔离开关各相导电回路电阻υΩ ≤150 10 合闸时间 ms 30-60 11 分闸时间（分励脱扣） ms 20-40 12 储能电动机额定功率 W 40。

真空断路器结构简图-民熔真空断路器，系三相交流50Hz额定电压为12KV的电力系统的户内开关设备，民熔真空断路器作为电网设备、工矿企业动力设备的保护和控制单元。

适用于要求在额定工作电流下的频繁操作，或多交开断短路电流的场所。

1.真空断路器结构简图真空断路器的结构图，图一和图二分别为正面和侧面视图。

真空断路器的主要部件及名称说明见标注1-16。

图一1.开距调整片16.连接弹簧或电磁操动机构的大轴图一、真空断路器外型图(正面)图二2.触头压力弹簧3.弹簧座4.接触行程调整螺栓5.拐臂6.导向板7.螺钉8.导电夹紧固螺栓9.下支座10.真空灭弧室11.真空灭弧室12.上支座13.绝缘子固定螺丝14.绝缘子15.螺栓16. 连接弹簧或电磁操动机构的大轴图二、真空断路器外型图(侧面)3.真空断路器结构的基本要求1）机械性能稳定，如切换弹跳时间。

一个人希望一生都保持同样的状态，而不是在早期阶段。

没有反弹，但后来反弹。

2）由于有足够的机械强度，开关具有足够的动态稳定性。

3）高压区和低压区应设置在前部和后部，以确保工作人员的人身安全。

4）操作机构应有足够的检查、调整和维护空间给。

实用是啊。

5）具有结构简单、运行可靠、价格低廉等优点。

6）它很容易实现一个反故障单元。

所有真空断路器，无论其结构如何，都在电源开关的外壳内装有开启弹簧配备。

At关闭操作机构不仅提供控制开关动作的动力，而且还储存油的能量打开弹簧。

需要打开，操作机构必须操作它只需要完成释放和释放任务，开放场消耗能量来完成开放运动。

三。

功能性真空断路器根据结构可分为六部分1）制动器：用于安装不同功能部件的车架。

2）真空灭弧室：是一种能实现电路闭合和分断功能的轻型灭弧元件。

3）电路：与灭弧室的动、静端连接，形成电流通道。

4）传动机构：操作机构的运动传递到灭弧室，实现灭弧室的关闭和打开。

5）绝缘：绝缘座连接所有功能部件，以满足电源开关的绝缘要求。

6）操作机构：开关合分的驱动系统四。

真空断路器具体解读-民熔真空断路器，系三相交流50Hz额定电压为12KV的电力系统的户内开关设备，民熔真空断路器作为电网设备、工矿企业动力设备的保护和控制单元。

适用于要求在额定工作电流下的频繁操作，或多交开断短路电流的场所。

高压断路器的型号一共有7个部分组成，各部分的含义如下所示：1.表示断路器类型，用字母表示；Z：真空断路器、L：六氟化硫断流器、S：少油断路器、D：多油断路器；2用字母表示装配地点；N：室内型，W：室外型；3。

表示设计的流水号，用数字表示；四个。

代表额定电压（单位：kV，kV）；五个。

附加工作特性，用字母表示；G改进型；F：相分离；六点。

表示额定电流（单位a）；七点。

表示测量的分功率（MVA）或主电流（KA）；例如，高压开关型号为：zn10-10/300-750，即内部真空断路器，结构序列号为10，额定电压为10kV，额定电流为300A，额定容量为750mva。

主要技术参数1标称电压：指断路器所承载的正常工作电压can额定电压指净电压。

国家规定为：10kV、35kV、60kV、110KV、220kV、330kV和500kV。

2最大工作电压：考虑到传输线的电压降，网络末端总线的标称电压高于接收器端部总线的标称电压，因此开关可以在高于标称电压的情况下长期工作。

因此，开关的最大工作电压在额定电压220kV及以下最高工作电压1.15以下设备的国家标准为：额定电压。

330kV是规定的1.1倍。

3额定电流：指电源开关能长时间通过的工作电流，如铭牌所示。

4。

额定制动电流：额定电压下开关可靠切断的最大电流它可以。

用作电流它是显示电源开关的制动能力。

5。

合闸时间：带操动机构的开关，从合闸信号发出（即合闸线圈加电压）到接通开关所需的时间在一般来说，关门时间比开门时间长。

6。

分闸时间：是指从触发信号发出（触发线圈带电压运行）到该时间所需的全部时间，断路器断开，三相电弧完全熄灭；是。

在一般来说，开启时间在0.03秒到0.12秒之间。

RW5-35型户外跌落式熔断器一、用途RW5-35型户外跌落式熔断器适用于交流50Hz，额定电压为35kV的电力系统中作输电线路及电力变压器短路和过负载保护。

在一定条件下可以拉合空载架空线路，空载变压器及小负荷电流。

二、适用范围1. 产品基本使用条件：(1) 海拔高度：普通型不超过1000m，高原型不超过4000m；(2) 环境温度不高于+40℃，不低于-40℃。

2. 产品不适用于下述场所：(1) 有燃烧或爆炸危险场所；(2) 有剧烈震动或冲击场所；(3) 有导电、化学气体作用及严重赃污、盐雾地区。

三、动作原理及结构特征产品结构如图15-4所示，它由棒式绝缘子，接触导电系统和熔丝管等四个主要部分组成，产品运行时系串联在线路中。

正常工作时，当熔丝张紧后，使熔丝管上的活动关节锁紧，故熔丝管能在上静触头的压力下处于合闸位置，当系统发生故障时，故障电流使管内形成很高压力，并沿管道形成强烈纵吹，使电弧迅速拉长。

在电流过零时，由于强烈去游离作用而熄灭。

熔丝熔断后，下部动触头失去张力而下翻，使锁紧机构释放，熔丝管在触头弹力和熔丝管自身重量的作用下，回转跌落，形成明显可见的隔离间隙。

熔丝管采用钢纸管——环氧玻璃布复合管制成，在制造时直接将环氧玻璃布卷在钢纸管上，故有较高机械强度，并能保证连续三次顺利开断额定断流容量。

熔丝管采用逐级排气新结构，正常时上端封闭，可防止止雨水浸入，在开断小故障电流时，由于上端封闭，形成单端排气。

使管内保持有较大的压力，以利熄灭小故障电流，而开断大故障电流时，上端被冲开，形成二端排气，以减少管内压力，防止开断大故障电流时熔丝管机械破坏，有效的解决自产气电器开断大小电流的矛盾。

故本产品能可靠开断上限断流容量至下限断流容量之间任何电流。

四、技术标准本产品符合JB/DQ2139-86“10~35kV户外交流高压跌落式熔断器暂行技术条件”。

订货须知订货时必须在合同中说明以下各项：1. 熔断器型号及工厂代号，额定电压、额定电流、额定开断容量、数量等。

户内外真空断路器厂家厂家：上海民熔电气有限公司验收：三峡水电站（永善分部全国第四大电站）技术支持：民熔技术工程师检测：三峡工程队-供电局验收部主任验收结果：所有断路器、避雷器、电缆冷热缩、10KV隔离开关等产品全部一次性通过实验，次日全部安装完成送电！1.概述1.1产品型号及名称ZW32-12/630-20型户外高压真空断路器1.2主要用途ZW32-12系列户外高压真空断路器（以下简称“断路器”）用于交流50Hz、额定电压12kV的三相电力系统中，作为分、合负荷电流、过载电流及短路电流之用。

断路器可配置重合控制器能识别电流特性并实现多次自动重合闸或永久故障的隔离；自备PT作为电源，成为有电压、电流信号输出并可控制的智能断路器；由电子PT提供电源并可完成过流延时、涌流延时、短路速断的三段复合保护。

1.3功能特点可配用弹簧操动机构，具有开断关合负荷电流、过载电流及短路电流等基本功能，是ZW32-12系列的基本型。

断路器与隔离开关配合使用可组成具有明显断口的“组合断路器”（以下简称“组合断路器”）。

在隔离开关上可供用户选择使用硅橡胶绝缘护套，该护套具有防雨雪风沙、抗污秽腐蚀的特点，可有效避免隔离开关的冰冻和氧化。

断路器可以加装避雷器，避雷器可根据用户要求装在进、出线任意侧；断路器可配装涌流控制器，使其具有躲涌流和过流速断的功能；断路器可加装2～3个测量或计量互感器。

可配重合控制器构成重合器型智能断路器。

基本型与重合控制器配合适用于易取电源的场合，PT型与重合控制器配合适用于无电源的场合，智能断路器适用于辐射型供电及环网供电系统，帮助系统消除瞬时故障，自动恢复供电，也可隔离永久故障，实现配网自动化。

智能断路器具备1～3次重合闸功能，且重合器参数可以整定；智能断路器具备合闸涌流控制、过流保护和短路速断三段复合保护的功能，且参数可以连续整定；智能断路器具备小电流接地保护功能，且参数可以连续整定；智能断路器既可以实现有线远方控制，也可在杆下无线遥控。

编号设备名称型号型号备注单位数量单价(一) 送出线路35kV设备真空断路器ZW7-40.5 1600A/40kA，控制电压：DC220V，提供电流比，准确级次台 2 55000组 2 9900 隔离开关GW4-40.5/630A 40.5kV,25kA(3s)，带双接地刀。

主刀、接地刀:配手动操作机构,三相联动。

配电磁锁，交流220V。

主刀地刀附8动合8动断辅助触点。

组 2 9300 隔离开关GW4-40.5/630A 40.5kV,25kA(3s)，带单接地刀。

主刀、接地刀:配手动操作机构,三相联动。

配电磁锁，交流220V。

主刀地刀附8动合8动断辅助触点。

干式电流互感器LZZW-35 500/5A,0.2S/0.5/10P10/10P10 组 2 28500台 2 电容式电压互感器TYD35/-0.01H(二)升压站内35kV设备真空断路器ZW7-40.5 1600A/40kA，控制电压：DC220V 台 1 55000 隔离开关GW4-40.5/630A 40.5kV,25kA(3s)，带双接地刀。

主刀、接地刀:配手动操作机构,三相联组 1 9900动。

配电磁锁，交流220V。

主刀地刀附8动合8动断辅助触点。

组 1 9300 隔离开关GW4-40.5/630A 40.5kV,25kA(3s)，带单接地刀。

主刀、接地刀:配手动操作机构,三相联动。

配电磁锁，交流220V。

主刀地刀附8动合8动断辅助触点。

干式电流互感器LZZW-35 250/5A,0.2S/0.5/10P10/10P10 组 1 28500 干式电压互感器JDZXW-35组 1 2700035/，0.1/，0.1/，0.1/3；0.2/0.5/3P户外高压限流熔断器RXW0-35/0.5 只 3 600 避雷器YH5WZ-51/134 附在线监测仪组 1 6600 (三) 主变压器电力变压器S11-1250/38.5/0.4温度保护、瓦斯保护、压力释放保护编号设备名称型号型号备注单位数量单价(一) 送出线路35kV设备真空断路器ZW7-40.5 1600A/40kA，控制电压：DC220V，提供电流比，准确级次台 1 55000组 1 9900 隔离开关GW4-40.5/630A 40.5kV,25kA(3s)，带双接地刀。

真空断路器的原理与维修民熔民熔真空断路器工作原理与其他断路器相比之是灭弧介质不同罢了，真空不存在导电介质，使电弧快速熄灭，因此该断路器的动静触头之间的间距很小。

该断路器一般用于电压等级相对低的厂用电配置中！随着电力系统的迅猛发展，10kV 真空断路器在我国已经大批量地生产和使用。

对于检修人员来说，提高对真空断路器的认识，加强维护保养，使其安全运行，成了一个迫在眉睫的问题。

本文以ZW27—12为例，简要说明真空断路器的原理与维修。

一、真空的绝缘特性真空具有很强的绝缘特性，在真空断路器中，气体非常稀薄，气体分子的自由行程相对较大，发生相互碰撞的几率很小，因此，碰撞游离不是真空间隙击穿的主要原因，而在高强电场作用下由电极析出的金属质点才是引起绝缘破坏的主要因素。

真空间隙中的绝缘强度不仅与间隙的大小，电场的均匀程度有关，而且受电极材料的性质及表面状况的影响较大。

真空间隙在较小的距离间隙（2—3毫米）情况下，有比高压力空气与SF6 气体高的绝缘特性，这就是真空断路器的触头开距一般不大的原因。

电极材料对击穿电压的影响主要表现在材料的机械强度（抗拉强度）和金属材料的熔点上。

抗拉强度和熔点越高，电极在真空下的绝缘强度越高。

实验表明，真空度越高，气体间隙的击穿电压越高，但在10-4 托以上，就基本保持不变了，所以，要保持真空灭弧室的绝缘强度，其真空度应不低于10-4托。

二、真空中电弧的形成与熄灭真空电弧和我们以前学习的气体电弧放电现象有很大的差别，气体的游离现象不是产生电弧的主要因素，真空电弧放电是在触头电极蒸发出来的金属蒸汽中形成的。

同时，开断电流的大小不同，电弧表现的特点也不同。

我们一般把它分为小电流真空电弧和大电流真空电弧。

1、小电流真空电弧触头在真空中开断时，产生电流和能量十分集聚的阴极斑点，从阴极斑点上大量地蒸发金属蒸汽，其中的金属原子和带电质点的密度都很高，电弧就在其中燃烧。

同时，弧柱内的金属蒸汽和带电质点不断地向外扩散，电极也不断的蒸发新的质点来补充。

真空断路器内真空泡工作-民熔真空断路器，系三相交流50Hz额定电压为12KV的电力系统的户内开关设备，民熔真空断路器作为电网设备、工矿企业动力设备的保护和控制单元。

适用于要求在额定工作电流下的频繁操作，或多交开断短路电流的场所。

真空灭弧室一般是由绝缘外壳、波纹管、触头、导电杆、屏蔽罩、导向套等零部件组成的。

真空灭弧室的外壳既是真空容器，又是动静触头间的绝缘体。

波纹管是一种合金弹性元件，其管壁呈波纹状，在外力作用下可以沿其轴线拉长或缩短，在真空灭弧室中，波纹管的一个端口与动端法兰中心孔上的凸缘焊在一起，另一个端口与动导电杆焊在一起。

这样借助波纹管的轴向伸缩，动导电杆可以在一定范围内进行轴向运动而不破坏外壳的气密性，在真空灭弧室中，波纹管的外部是真空，内部为大气，波纹管内外存在一个大气压的气压差，这一压力使动触头与静触头紧压在一起，形成触头自闭力。

屏蔽罩的主要作用是屏蔽开断电流过程中产生的金属蒸气和金属液滴，触头在开断电流过程中，触头间的真空电弧使触头材料产生金属蒸气和液滴(电弧生成物)向四周喷射，这些电弧生成物将主要沉积到屏蔽罩的内表面上。

如果没有屏蔽罩，电弧生成物就会沉积到绝缘外壳上，破坏外壳的绝缘。

屏蔽罩还可防止电弧生成物反射回触头间隙，引起弧后重燃和重击穿。

屏蔽罩还可以使真空灭弧室内部电场分布得比较均匀，从而提高真空灭弧室的绝缘水平。

动、静导电杆是内接触头，外同主回路相连接的导电体。

静导电杆的一端与静触头用钎焊连成一体，另一端通过钎焊同固定板相连。

固定板是用来将真空灭弧室固定到真空断路器上，并将真空灭弧室的静导电杆与主回路连接。

动导电杆的一端用钎焊连接动触头，动导电杆穿过波纹管和导向套并伸出外壳，动导电杆伸出部分的直径较小，这是用来装导电夹的。

端部中心有一螺孔，此螺孔用来与机械操动系统相连接，动导电杆带动动触头沿轴向运动完成合、分闸动作。

导向套主要保证动导电杆进行直线运动，防止动导电杆扭转从而损坏波纹管，使得灭弧室真空泄露。

zw7真空断路器说明书-zw7-40.5高压35kv真空断路器系列安装详细说明书产品名称zw7真空断路器说明书-zw7-40.5高压35kv真空断路器系列安装详细说明书公司名称陕西泰开高压开关制造有限公司价格888.00/台规格参数品牌:陕西泰开高压开关厂型号:zw7-40.5-630产地:西安市公司地址西安市未央区新城工业园区26号联系电话029-******** 183********产品详情zw7真空断路器说明书-zw7-40.5高压35kv真空断路器系列安装详细说明书陕西泰开高压开关制造有限公司ZW7系列40.5KV型户外真空断路器，是我公司开发的具有国际九十年代初水平的户外产品。

它既可用于发电厂，变电站，电力设备和电力线路的控制和保护，也可用于频繁操作的场所，她不但用于新变电所的建设，而且也适用于老变电所的无油化改造。

2产品用途及使用条件ZW7系列40.5KV型户外真空断路器用于交流50HZ的三相电力系统，作为分、合负荷电流，过载电流及短路电流之用。

产品根据使用条件可分为普通型、防污型及高原型符合标准：GB1984《交流高压断路器》和IEC56《交流高压断路器》的标准，及ONJ.520.023JT（户外高压真空断路器技术条件）。

普通型产品条件：周围空气温度上限+40℃下限一般地区-30℃,高寒地区-40℃海拔：2000 m分压不超过700Pa（相当于风速34 m/S）地震烈度，不超过8度空气污染程度Ⅲ级注：防污型使用环境为空气污秽程度Ⅳ级；高原型使用环境为海拔4000m以下。

产品结构和工作原理该产品总体为支柱式，三相共装在一个机构箱上，灭弧室动端通过拐臂，绝缘拉杆为机构的输出轴相联。

机构和与断路器联接的连杆在一个防水的箱体内。

如图2所示。

断路器的传动机构是由连杆和拐臂组成，灭弧室的动端通过拐臂，绝缘拉杆，联杆和操动机构的输出轴相连。

输出轴的转动带动实现灭弧室动触头进行，分合动作。

见下图32.1产品主要部件的结构简述该产品主要由真空灭弧室，电流互感器，传动机构及操动机构组成。

Z W 32 - 24630/- 25额定短路开断电流（kA）额定电流（A）额定电压（kV）设计序号户外真空断路器概述产品型号及其含义ZW32-24户外高压交流真空断路器是额定电压24kV，50Hz的户外配电设备。

是我集团公司根据我国电力系统远景规划及有关标准自行开发研制的开关设备，各项性能指标完全符合GB/T 1984《高压交流断路器》、GB/T 11022《高压开关设备和控制设备标准的共用技术要求》中规定要求。

具有开断和关合线路中的负荷电流、过载电流及短路电流的能力。

适用于变电站、工矿企业配电系统中作保护和控制设备，也适用于农村电网及频繁操作的场所。

三相交流● 采用三相支柱式结构，具有开断性能稳定，无燃烧和爆炸危险、免维护、体积小、重量轻、使用寿命长。

● 采用全密封结构，真空灭弧室系统、操作系统全封闭在密封性能好的箱体中，有助于提高防潮、防凝露，特别适合于严寒或潮湿的环境中。

● 三相支柱及电流互感器采用进口高性能户外环氧树脂固体绝缘，具有耐高低温、耐紫外线、抗老化的特点。

● 小型化弹簧操作机构，分合闸能耗低，直动式传动方式，整机零部件少可靠性高。

● 断路器的分合闸操作可以手动也可电动操作，配置智能控制器，可满足电网自动化功能。

主要功能特点断路器主要技术参数ZW32-24户外高压交流真空断路器0662-φ12外形尺寸与安装尺寸1、下出线2、电流互感器3、上进线4、绝缘支柱5、真空灭弧室6、 导电夹7、软连接 8、绝缘拉杆 9、操作机构10、箱体1、额定电压、额定电流；2、电流互感器变比；3、外壳采用不锈钢，还是普通钢板。

4、操作方式：电动或手动；订货须知ZW32-24户外高压交流真空断路器067。
