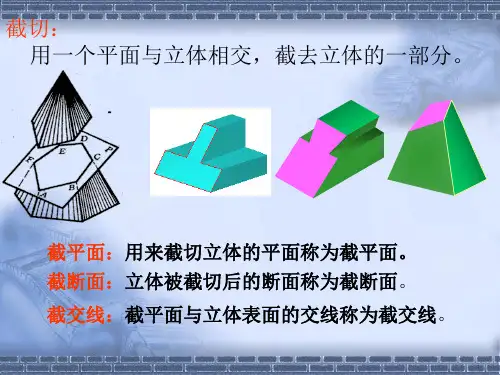

平面体的切割

常见几何体的截面
常见几何体的截面通常指的是用一个平面截取几何体后与几何体相交得到的平面图形。

在立体几何中，截面问题是一个常见的题型，它要求我们理解和想象三维几何体被切割后的样子。

以下是一些常见几何体及其可能的截面形状：
1. 圆柱体：当用一个平面去截一个圆柱体时，如果截面平行于底面，那么截面形状是一个圆形；如果截面垂直于底面，那么截面形状是一个矩形。

2. 圆锥体：圆锥体的截面可能是圆形、椭圆形或者是抛物线形，这取决于截面的角度和位置。

如果截面平行于圆锥的底面，那么截面是一个小圆形；如果截面是斜截圆锥，那么截面可能是椭圆形或者抛物线形。

3. 球体：球体的截面总是圆形，不论截面的角度和位置如何，因为球体在任何方向上都是对称的。

4. 立方体：立方体的截面可能是正方形或长方形，这取决于截面的方向。

如果截面平行于立方体的一个面，那么截面是一个正方形；如果截面与立方体的一个面成一定角度，那么截面是一个长方形。

总的来说，了解这些常见几何体的截面形状对于解决立体几何问题非常有帮助，尤其是在处理高考或数学竞赛中的综合题目时。

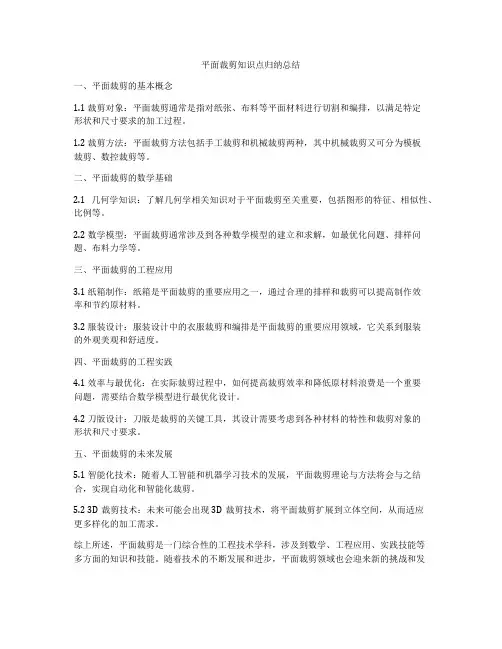

平面裁剪知识点归纳总结一、平面裁剪的基本概念1.1 裁剪对象：平面裁剪通常是指对纸张、布料等平面材料进行切割和编排，以满足特定形状和尺寸要求的加工过程。

1.2 裁剪方法：平面裁剪方法包括手工裁剪和机械裁剪两种，其中机械裁剪又可分为模板裁剪、数控裁剪等。

二、平面裁剪的数学基础2.1 几何学知识：了解几何学相关知识对于平面裁剪至关重要，包括图形的特征、相似性、比例等。

2.2 数学模型：平面裁剪通常涉及到各种数学模型的建立和求解，如最优化问题、排样问题、布料力学等。

三、平面裁剪的工程应用3.1 纸箱制作：纸箱是平面裁剪的重要应用之一，通过合理的排样和裁剪可以提高制作效率和节约原材料。

3.2 服装设计：服装设计中的衣服裁剪和编排是平面裁剪的重要应用领域，它关系到服装的外观美观和舒适度。

四、平面裁剪的工程实践4.1 效率与最优化：在实际裁剪过程中，如何提高裁剪效率和降低原材料浪费是一个重要问题，需要结合数学模型进行最优化设计。

4.2 刀版设计：刀版是裁剪的关键工具，其设计需要考虑到各种材料的特性和裁剪对象的形状和尺寸要求。

五、平面裁剪的未来发展5.1 智能化技术：随着人工智能和机器学习技术的发展，平面裁剪理论与方法将会与之结合，实现自动化和智能化裁剪。

5.2 3D裁剪技术：未来可能会出现3D裁剪技术，将平面裁剪扩展到立体空间，从而适应更多样化的加工需求。

综上所述，平面裁剪是一门综合性的工程技术学科，涉及到数学、工程应用、实践技能等多方面的知识和技能。

随着技术的不断发展和进步，平面裁剪领域也会迎来新的挑战和发展机遇，我们期待平面裁剪领域能够不断创新和完善，为工程技术领域的发展贡献更多的力量。

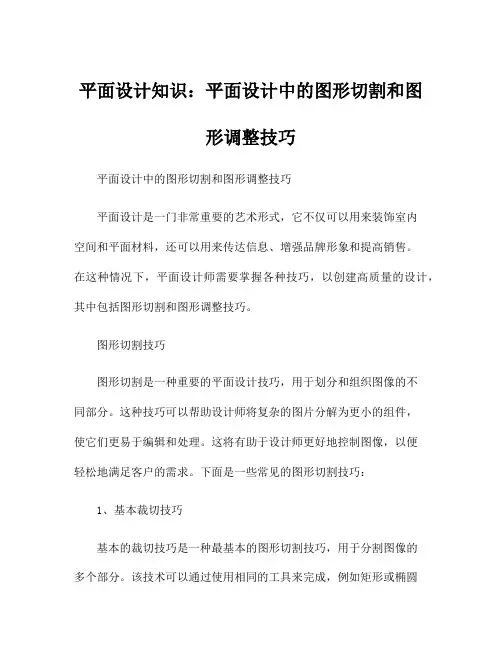

平面设计知识：平面设计中的图形切割和图形调整技巧平面设计中的图形切割和图形调整技巧平面设计是一门非常重要的艺术形式，它不仅可以用来装饰室内空间和平面材料，还可以用来传达信息、增强品牌形象和提高销售。

在这种情况下，平面设计师需要掌握各种技巧，以创建高质量的设计，其中包括图形切割和图形调整技巧。

图形切割技巧图形切割是一种重要的平面设计技巧，用于划分和组织图像的不同部分。

这种技巧可以帮助设计师将复杂的图片分解为更小的组件，使它们更易于编辑和处理。

这将有助于设计师更好地控制图像，以便轻松地满足客户的需求。

下面是一些常见的图形切割技巧：1、基本裁切技巧基本的裁切技巧是一种最基本的图形切割技巧，用于分割图像的多个部分。

该技术可以通过使用相同的工具来完成，例如矩形或椭圆形选择工具。

设计师可以选择需要剪切的部分，然后复制、移动或删除它们，从而使图像更加紧凑和整洁。

2、放射状裁切技巧放射状裁切技巧是一种非常有用的技巧，用于将图像分割成一些不同形状的部分。

这种技巧可以用来定制图像，并在设计中包含更多细节。

它可以通过使用菜单中的“切割工具”来获得，然后在图像的不同部分创建锚点。

3、形状裁切技巧形状裁切技巧是一种技巧，推荐给设计师，当他们想要创建不同形状的图像时使用。

通过在图像上创建不同的形状，并使用“形状裁剪”工具，可以将形状应用到图像中。

该技巧可以帮助设计师轻松地创建原始、非传统的图像，并使其在平面设计中更具吸引力和有趣。

图形调整技巧图形调整是另一种重要的平面设计技巧，用于改变图像的形状、颜色和样式。

这种技术可以帮助设计师更改特定组件的属性，并在设计中增加吸引力和强调重点。

以下是一些常见的图形调整技巧：1、颜色调整技巧颜色调整技巧是一种最基本的图形调整技巧，用于更改图像的整体色调和亮度。

这种技巧可以帮助设计师创建具有更好视觉效果的图像，并在设计中强调品牌形象。

2、渐变调整技巧渐变调整技巧是一种技巧，推荐给设计师，当他们需要在图像中使用多种颜色或渐变时使用。

切割法设计基础知识点切割法是一种常用的设计方法，可以应用于各种领域，包括工业设计、建筑设计、服装设计等。

在设计过程中，我们需要掌握一些基础的知识点，以确保设计的准确性和效果。

一、什么是切割法切割法是一种通过将设计对象或材料分割成不同的部分，然后再重新组合，以达到设计目的的方法。

这种方法可以帮助我们更好地理解对象的构造和形态，并在设计中进行有目的性的改动。

二、切割法的分类1. 平面切割法平面切割法是将设计对象或材料按照平面的方式进行切割，然后再重新组合的方法。

通过这种方法，我们可以改变对象的形状、比例和布局。

平面切割法常用于平面设计、海报设计等领域。

2. 立体切割法立体切割法是将立体的设计对象或材料按照不同的角度或方向进行切割，然后重新组合的方法。

通过这种方法，我们可以改变对象的整体结构、体积和立体感。

立体切割法常用于产品设计、建筑设计等领域。

三、切割法的应用场景1. 图形设计切割法在图形设计中应用广泛。

例如，在海报设计中，我们可以将图片和文字进行切割，然后重新组合，以达到突出重点、吸引眼球的效果。

2. 产品设计切割法在产品设计中也有很多应用。

例如，在家具设计中，可以利用切割法将不同形状的部件进行组合，形成独特的家具造型。

在汽车设计中，可以利用切割法将车身进行切割，形成流线型的外观。

3. 建筑设计切割法在建筑设计中常用于创造独特的建筑形态和空间感。

例如，在建筑立面设计中，可以利用切割法将立面进行切割，形成凹凸有致的立体效果。

在室内设计中，可以利用切割法将空间进行划分和组合，形成不同功能区域。

四、切割法的设计原则1. 形态统一原则在切割法的设计中，要保持整体形态的统一，避免切割所产生的部分片段脱离整体的感觉。

切割的部分应当与整体形状相互呼应，形成一种和谐的整体效果。

2. 功能实用原则切割不仅要考虑设计效果，还要考虑实际使用功能。

在设计过程中，要合理切割，确保切割后的部分仍然具备原本的功能，并且能够满足用户的需求。

第2章立体的投影2.1 立体及其表面上的点与线立体由其表面所围成，可分为两类：表面都是平面的平面立体和表面是曲面或曲面与平面的曲面立体。

一、平面立体平面立体由若干多边形所围成，因此，绘制平面立体的投影，可归结为绘制它的所有多边形表面的投影，也就是绘制这些多边形的边和顶点的投影。

多边形的边是平面立体的轮廓线，分别是平面立体的每两个多边形表面的交线。

当轮廓线的投影为可见时，画粗实线；不可见时，画虚线；当粗实线与虚线相重合时，应画粗实线。

常见的平面立体有棱柱和棱锥。

1、棱柱2、棱锥平面立体的投影的外围轮廓总是可见的，应画粗实线；而在投影的外围轮廓内部的图线，则应根据线、面的投影分析，按前遮后、上遮下、左遮右直接判断投影的可见性，决定画粗实线或虚线，必要时还可利用交叉两直线的重影点的可见性进行判断。

二、曲面立体曲面立体由曲面或曲面与平面所围成。

有的曲面立体有轮廓线，即表面之间的交线，如圆柱；有的曲面立体有尖点，如圆锥；有的曲面立体全部由光滑的曲面所围成，如圆球。

在画曲面立体的投影时，除了画出轮廓线和尖点外，还要画出曲面投影的转向轮廓线。

曲面立体的转向轮廓线是切于曲面的诸投射线与投影面的交点的集合，也就是这些投射线所组成的平面或柱面与曲面的切线的投影，常常是曲面的可见投影和不可见投影的分界线。

曲面立体的投影就是它的所有曲面表面或曲面表面与平面表面的投影，也就是曲面立体的轮廓线、尖点的投影和曲面投影的转向轮廓线。

常见的曲面立体有圆柱、圆锥、圆球，圆环。

1、圆柱圆柱由圆柱面、顶面和底面所围成。

圆柱面由直线绕与它平行的轴线旋转而成。

因此，画圆柱的投影就是画顶面和底面及轮廓线、圆柱面投影的转向轮廓线、轴线。

当圆柱的轴线与投影面垂直时，圆柱面在轴线垂直的投影面上的投影具有积聚性。

因此，作圆柱表面2、 圆锥圆锥由圆锥面和底面所围成。

圆锥面由直线绕与它相交的轴线旋转而成。

因此，画圆锥的投影就是画尖点（即锥顶）、底面及轮廓线、圆锥面投影的转向轮廓线、轴线。

空间立体几何切割空间立体几何是研究三维物体的形状、大小和位置关系的数学分支。

在实际应用中，我们经常需要切割立体物体来获得所需的形状。

本文将介绍几种常见的空间立体几何切割方法。

一、平面切割平面切割是最基本和常见的几何切割方法之一。

它指的是通过平面将立体物体分割成两个或多个截面。

平面切割可以通过切割平面的不同位置和角度来得到不同的形状。

举例来说，我们可以通过一个平行于底面的平面来切割一个长方体，得到两个等面积的长方体。

这种切割方法可以被广泛应用于建筑设计、工程制图和数学研究等领域。

二、棱切割棱切割是指通过切割立体物体的棱来获得所需的形状。

一般情况下，我们可以通过连接棱的顶点来形成一个三角形或多边形，从而实现切割。

例如，在一个正方体上切割一条棱，得到两个等高的三棱柱。

棱切割在制作模型、造型设计和物理实验等领域具有广泛的应用。

三、面切割面切割是通过切割立体物体的一个或多个面来实现的。

常见的面切割方法有剪切和分割。

剪切是指通过沿着一条直线进行切割，比如通过剪刀将一个纸板剪成两半。

分割是指通过在一个面上绘制一条线，然后将该面沿着这条线切割，从而得到两个或多个切割后的面。

面切割在工程制图、艺术设计和数学研究等领域具有广泛的应用。

四、体切割体切割是通过切割立体物体的体积来实现的。

这种切割方法在某些情况下比其他方法更为复杂，需要使用特殊的切割工具。

例如，在木工制作中，使用电锯来切割木材。

体切割应用于雕刻、建模和制造等领域。

综上所述，空间立体几何切割是通过切割立体物体的不同部分来获得所需形状的方法。

常见的切割方法包括平面切割、棱切割、面切割和体切割。

这些切割方法在建筑设计、工程制图、艺术设计等领域有着广泛的应用。

通过合理选择切割方法，我们可以创造出各种复杂立体物体，并满足特定的设计需求。

希望本文能够帮助读者更好地理解空间立体几何切割的方法和应用，并在实际操作中得到运用。

通过深入研究和实践，我们可以不断拓展几何学的应用领域，为各个领域的发展做出贡献。

技术与应用A PPLICATION151ＯＣＣＵＰＡＴＩＯＮ2014 10摘 要：所有复杂的零件都可以看成由一些基本体通过切割和叠加而成的组合体，切割相对于叠加对学生来说更加难以掌握。

笔者结合技工学校学生的特点，总结平面立体被切割的作图方法和步骤。

关键词：截交线 点的投影 作图方法平面立体被切割截交线的绘制方法文/周佳园 高 吉一、用单一平面切割平面立体以正六棱柱为例，讲解截交线的形成。

一是用之前所学习的基本体三视图的形成，让学生分析基本体的三视图，主要着重分析棱线的投影。

二是从截平面具有积聚性的视图入手，分析截平面截断了几条棱线，截交线就是几边形。

这里的棱线不仅包括侧棱线，还包括底面和顶面的底棱线和顶棱线，如图1所示。

此截平面为正垂面，在主视图上投影具有积聚性，从主视图入手解题，根据第一步的分析，截平面截断了三条侧棱线，两条顶棱线。

在主视图上标注出这五个点，如图1所示。

图1 图2三是这五个点在棱线上处于特殊位置，按照点的投影关系求出这五个点在俯视图和左视图上的投影，这一步让学生在黑板上完成，如图2所示。

四是把这五个点的同面投影连成线，擦去没用的线条，看不见的轮廓线改成虚线，如图3所示。

五是做完这道题目，教师变换截平面的位置，让学生自己按照刚才的方法，独立完成题目，然后教师再进行讲解，以达到巩固学习的目的。

图3 图4二、用组合平面切割平面立体以正四棱锥为例，讲解组合截交线的画法。

一是分析正四棱锥的三视图，在解棱锥被切割的问题时，建议把锥顶S 以及底面顶点A 、B 、C 、D 标记出来，这样求截交线的顶点在哪条棱线上、哪个棱面上，学生就一目了然了。

二是根据图4所示的截平面的位置，用两个组合平面切割正四棱锥时，两个平面在相交位置处会产生一条绞线，在做题时教师要一个截平面一个截平面地分析。

此时截交线的顶点不仅仅是位于棱线上，也会位于棱面上，教师要分析截平面切断几条棱线，两个平面的交线的顶点位于哪个侧棱面上，按照第一步的分析，根据SABCD 这样点的标记，可以分析出此位置有几条侧棱线。
