压铸机结构及原理 ppt课件

  • 格式：ppt
  • 大小：6.26 MB
  • 文档页数：11

下载文档原格式

  / 11

合集下载

力劲压铸机演示幻灯片

力劲压铸机演示幻灯片
10
图1-9 润滑泵安装位置图
1）压力输出方式为可调式的输出结构，符合各种机器的需求，可做出相对压力的匹 配调整。
2）附有油位检知装置，测知储油箱内供油的存量，适时反应回报，连接应变动作。 3）即时需求按键装置，可使机器在刚开始使用时，便立即得到应有的油量，减少不
必要的摩擦。 4）深入底部吸油，使得出油功率大为提高，并能清除油管中空气间隔的缺失。 5）配有油压检知装置（1～0.3 MPa）特性，可检测下列漏失：
图1-6 合模装置结构简图
1--调型（模）液压马达 2--尾板 3--曲肘组件 4--顶出液压缸 5--动型座板 6--拉杆
7—定型座板 8--拉杠螺母9--拉杠压板 10--调型（模）大齿轮 11--动型座板滑脚 12—调节螺母压板 13--调节螺母 14--合开型（模）液压缸
5
1、液压双曲肘合模机构的工作特点 （1）增力作用 通过曲肘连杆系统，可以将合模液压缸的推力放大16～26倍，与液压式合 型装置相比，高压油消耗减小、合型液压缸直径减小、泵的功率相应减小。 （2）合、开模运动速度为变速 如图1-7所示，在合模运动过程中，动型座板移动速度由 零很快升到最大值，以后又逐渐减慢，随着曲肘杆逐渐伸直至终止时，合型速度为零，机 构进入自锁状态（锁型状态）。在开型过程中，动型座板移动由慢速转至快速，再由快速 转慢至零，非常符合机器整个运动设计要求。
图1-7 曲肘部分结构简图
6
1--合开型（模）液压缸 2--钩铰 3--长铰 4--动型座板
（3）当压铸模合紧且肘杆伸直成一直线时，机构处于自锁状态，此时，可以 撤去合模液压缸的推力，合模系统仍然会处于合紧状态。 （4）合开模运动的三要素 为力、速度、行程或位置，所涉及的几个概念解释 如下 合模力：合模终结时，模板对模具形成的锁紧力。 锁模力：在合模终结当合金液注入模具型腔时，模板对模具形成的最终锁力。 变形力：在锁紧模具过程中，机构由于变形而产生的内力。 移型（模）力：在起闭模时，对动型座板的作用力。 胀型（模）力：因合金液模腔压力作用，而产生欲使型（模）具分开的力。 移型（模）速度：在合开型（模）运动中，动型座板和动模运动的速度。移型 （模）速度是一个变速过程。运动速度应是慢 - 快 - 慢的变化过程。这样既能 使型（模）具运行安全，铸件能平稳顶出，又能提高机器的循环次数。

直压式压铸机(共12张PPT)

直压式压铸机(共12张PPT)

结构简单，零件数量少，机械结构可靠，锁模精度高
模具安装板平行度好, 对模具有保护作用，锁模力均衡，开模平稳 模具安装板平行度好, 对模具有保护作用，锁模力均衡，开模平稳
汽车
锁模力均匀作用于机板中央
低压护模功能灵敏，效果好，模具使用寿命长
结构简单，零件数量少，机械结构可靠，锁模精度高
结构复杂，受力件多，磨损大，锁模精度较差，很难保障产品精度
930
960
铸造压力(增压） kg/cm² 1360 1100 910 765 1370 1132 951 810 700 1370 1136 968 835 730 1130 974.9 849 746 660
射料重量（铝） kg
压射装置 铸造面积
cm²
最大压铸面积 cm²
9.5 11.7 14.2 16.9 13 15.8 18.8 22 25.4 17 19.8 23.3 27 31 24 27.9 32 36.4 41
型号
锤头直径
mm
压射力（增压） ton
射料行程
mm
EHY1050
EHY1300
EHY1650
EHY2000
90 100 110 120 100 110 120 130 140 110 120 130 140 150 130 140 150 160 170
86.5
107.5
128.5
150
800
880
➢ 结构简单，零件数量少，机械结构可靠，锁模精度 高
➢ 调模速度更快
➢ 模具安装板平行度好, 对模具有保护作用 ➢ 灵敏的低压护模功能，模具使用寿命更长
高质量的产品合格率, 提高效益的最佳选择!
铝合金和镁合金类產品

《压铸机讲义》课件

《压铸机讲义》课件
根据用途和结构特点，压铸机可分为 热室压铸机和冷室压铸机两类。
用途
压铸机广泛应用于汽车、电子、家电 、通讯、航空航天等领域的精密金属 制品生产中，如发动机零件、汽车零 部件、电子产品外壳等。
02
压铸机的组成结构
合模机构
01
02
03
组成
合模机构主要由动模板、 定模板、拉杆、肘杆、液 压缸等组成。
功能
合模机构的主要功能是实 现模具的快速闭合和锁紧 ，确保压铸过程中模具的 稳定性和可靠性。
特点
合模机构具有高精度、高 刚度、高稳定性的特点， 能够满足不同复杂程度和 尺寸的压铸模具需求。
压射机构
组成
压射机构主要由压射冲头 、压射活塞、压射缸、压 射泵等组成。
功能
压射机构的主要功能是实 现金属液的加压和输送， 确保金属液在模具型腔内 填充完整、流动顺畅。
压铸机的日常维护
定期检查
对压铸机的各部件进行 定期检查，确保其正常
运转。
润滑保养
按照规定对压铸机进行 润滑保养，保证其良好
的润滑状态。
清洁保养
定期对压铸机进行清洁 保养，保持其整洁的状
态。
安全检查
对压铸机的安全装置进 行检查，确保其正常工
作。
压铸机的常见故障及排除方法
故障一
压铸件出现裂纹或断裂
故障二
感谢您的观看
THANKS
避免误操作
操作人员应熟悉压铸机的操作流程和注意事项，避免因误操作导致机 器故障或人员伤亡。
注意安全防护
操作人员应佩戴齐全的安全防护用品，如防护眼镜、手套等，确保自 身安全。
注意观察机器异常
操作人员应时刻观察机器的运行状态，如发现异常应及时停机检查并 报修。

压铸机 ppt课件

压铸机 ppt课件

热室压铸机（小型）
热室压铸机的特点：
• 操作程序简单，不需要单独供料，生产效率高 ； • 金属液从液面下进入压室，不容易带入杂质；
• 金属液由压室直接进入型腔，浇注系统消耗的金属液少， 金属液的温度波动范围少；
• 压铸的比压较低；
• 压室和压射冲头长期浸泡在高温金属液中，使其易受浸 蚀。
• 通常仅用于压铸铅、锌、锡等低熔点合金，有时也用于 压铸小型镁合金铸件。
机构描述：合模缸1的合模型腔C1进入压力油后，推动合模活塞2，继 而推动连接于合模缸座3和动模固定板5之间的曲肘机构4，直至伸 直达到“死点”，从而撑紧动模固定板，依次进行锁型。当开模腔 C2进入压力油，而合模腔便放出压力油，这时，合模活塞便带动曲 肘机构“缩回”做开模动作。图中上半部图形为曲肘机构伸直到 “死点”位置；下半部图形为曲肘机构“缩回”情况。
• 热压室压铸机有立式和卧式两种。
卧式热压室压铸机是国外近期研制的产 品，国内目前尚未进行开发。
（二）冷室压铸机
1、卧式压铸机 压室中心线垂直于模具的分型面，呈水平布置。
卧式冷室压铸机的工作过程（原理）
• 压铸过程中，金属液从加料口浇入压室，压射冲头向前 运动，推动金属液使之经浇道充填模具型腔。金属液在 压力下冷却凝固，然后开模，取出带着浇注系统和余料 的压铸件，完成一个压铸循环。
压铸过程 ：当压射冲头3上升时，金属液2通过进口5 进入压室6内，压铸模合模后，在压射冲头下压时， 金属液沿着通道7（鹅颈管）经喷嘴1填充压铸模8， 冷却凝固成型，压射冲头回升，然后开模取件，完成 一个压铸循环。
• 热室压铸机压铸过程示意图
热室压铸机
• 热压室压铸机结构图
热室压铸机
热室压铸机
曲肘合模机构的优点： • 与液压合模机构相比，其合模缸的直径较小，压力油的

压铸机结构及原理

压铸机结构及原理

1、液压双曲肘合模机构的工作特点 （1）增力作用 通过曲肘连杆系统，可以将合模液压缸的推力放大16～26倍，与液压式合 型装置相比，高压油消耗减小、合型液压缸直径减小、泵的功率相应减小。 （2）合、开模运动速度为变速 如图1-7所示，在合模运动过程中，动型座板移动速度由 零很快升到最大值，以后又逐渐减慢，随着曲肘杆逐渐伸直至终止时，合型速度为零，机 构进入自锁状态（锁型状态）。在开型过程中，动型座板移动由慢速转至快速，再由快速 转慢至零，非常符合机器整个运动设计要求。
图1-5 卧式冷室压铸机构成图
1--调模大齿轮 2--液压泵 3--过滤器 4--冷却器 5--压射回油油箱 6--曲肘润滑油泵 7--主油箱 8--机架 9--电动机 10--电箱 11--合模油路板组件
合开模液压缸-- 12 调模液压马达-- 13 顶出液压缸-- 14 锁模柱架-- 15 模具冷却水观察窗--16 压射冲头-- 17 压射液压缸-- 18 快压射蓄能器-- 19 增压蓄能器-- 20 增压油路板组件-- 21 压射油路板组件-- 22
一、合模机构
合模机构主要起到实现合、开模动作和锁紧模具、顶出产品的作用。它主要由定型座 板、动型座板、拉杠（哥林柱）、曲肘机构、顶出机构、调型（模）机构等组成。图1-6 为合型（模）机构结构简图。
图1-6 合模装置结构简图 1--调型（模）液压马达 2--尾板 3--曲肘组件 4--顶出液压缸 5--动型座板 6--拉杆 7—定型座板 8--拉杠螺母9--拉杠压板 10--调型（模）大齿轮 11--动型座板滑脚 12—调节螺母压板 13--调节螺母
c)
图1-14 气囊式蓄能器的工作原理 卧式冷室压铸机采用液压蓄能器适时地补充压射机构的液压油以增加压射运动的压力和速 度。从图1-5中可看出液压蓄能器安装的位置。

压铸机结构及原理ppt课件

压铸机结构及原理ppt课件
压铸机结构及原理
力劲科技(天津）有限公司 技术支援部
1
冷室压铸机结构
如图1-5所示为卧式冷室压铸机构成图，它由柱架、 机架、压射、液压、电气、润滑、冷却、安全防护 等部件组成。按机器零、部件组成的功能分类，我 们将卧式冷室压铸机分成合模、压射、液压传动、 电气控制、安全防护五大类。下面以力劲机械厂有 限公司生产的DCC280卧式冷室压铸机为例进行结 构分析。
图1-8 顶出双液压缸组件结构简图
8
1--三通法兰 2--顶出双缸套 3--顶出前盖 4--顶出活塞连杆 5--连接杆 6--动型座板
3、调型（模）机构 压铸机在设计过程中，需要设置调型（模）机构以适应在一定范围内的各 种压铸型（模），在机器技术参数中，应确定最大型（模）具厚度尺寸 Hmax和最小型（模）具厚度尺寸Hmin作为机器使用者选定压铸型（模） 的参数，如图1-6所示。这个最大与最小型（模）具厚度的调整量是通过调 型（模）机构实现的。调型（模）机构是用调型（模）液压马达或调型 （模）电动机带动传动机构，使锁型（模）柱架的尾板和动型座板沿拉杠 作轴向运动，从而达到增大或缩小动、定型座板之间间距的目的。
图1-10 压射原理图 1--压射冲头 2--活塞 3、4--蓄能器 5--增压活塞 6--活塞杆 7--浮动活塞 8--压射室 12
C1、C2 压பைடு நூலகம்腔 C3 增压腔 C4 回程腔 A1、A2、A3 通道
三、液压传动系统 液压传动系统是通过各种液压元件和回路来传输动力，从而实现各种动作程序的系统。液 压传动系统由以下五个基本部分组成： 1）动力元件--液压泵，它供给液压系统压力油，是将电动机输出的机械能转换为油液的
图1-6 合模装置结构简图
1--调型（模）液压马达 2--尾板 3--曲肘组件 4--顶出液压缸 5--动型座板 6--拉杆

压铸机结构及原理

压铸机结构及原理

图1-16油箱注油口的空气滤清器
4、油箱 油箱在液压系统中用于储存油液，以保证供给液压系统充分的工作介质，同时还具有散 热、使渗入油液中的空气逸出以及使油液中的污物沉淀的作用。油箱有整体式和分离式 两种。整体式是指利用主机的底座等作为油箱，而分离式油箱则与主机分离并与泵等组 成一个独立的供油单元。通常油箱用2.5～5mm钢板焊接而成，如图1-17所示为小型分 离式油箱。
1、液压蓄能器 液压蓄能器的用途是在液体压力下容纳一个液体量，并在需要时给出。合理地选用液压蓄 能器对于液压系统的经济性、安全性及可靠性都有极其重要的影响。液压蓄能器的种类及 结构如图1-12所示，卧式冷室压铸机一般采用图1-12c、d所示的两种。
图1-12 蓄能器的种类 a) 重量式蓄能器 b) 弹簧式蓄能器 c) 活塞式蓄能器 d) 气囊式蓄能器 e) 薄膜式蓄能器
压铸机结构及原理
力劲科技(天津）有限公司
技术支援部
冷室压铸机结构
如图1-5所示为卧式冷室压铸机构成图，它由柱架、 机架、压射、液压、电气、润滑、冷却、安全防护 等部件组成。按机器零、部件组成的功能分类，我 们将卧式冷室压铸机分成合模、压射、液压传动、 电气控制、安全防护五大类。下面以力劲机械厂有 限公司生产的DCC280卧式冷室压铸机为例进行结 构分析。
图1-10 压射原理图 1--压射冲头 2--活塞 3、4--蓄能器 5--增压活塞 6--活塞杆 7--浮动活塞 8--压射室 C1、C2 压射腔 C3 增压腔 C4 回程腔 A1、A2、A3 通道
三、液压传动系统 液压传动系统是通过各种液压元件和回路来传输动力，从而实现各种动作程序的系统。液 压传动系统由以下五个基本部分组成： 1）动力元件--液压泵，它供给液压系统压力油，是将电动机输出的机械能转换为油液的 液压能的装置。 2）执行元件--液压缸或液压马达，是将油液的液压能转换为驱动工作部件的机械能装 置。实现直线运动的执行元件叫做液压缸；实现旋转运动的执行元件 叫做液压马达。 3）控制元件--各种控制阀，如方向控制阀、压力控制阀、流量控制阀等，用以控制、调 节液压系统中油液的流动方向、压力和流量，以满足执行元件运动的要求。 4）辅助元件--包括油箱、过滤器、蓄能器、热交换器、压力表、管件和密封装置等。 5）工作介质--液压油，通过它进行能量的转换、传递和控制。

压铸机的工作原理与本体结构

压铸机的工作原理与本体结构

第2章压铸设备2.1 压铸机的工作原理与分类2.1.1 压铸成型特点熔融合金在高压、高速条件下充型，并在高压下冷却凝固成型的一种精密铸造方法。

压铸特点：①压铸件尺寸精度和表面质量高；②压铸件表层组织致密，硬度和强度较高，表层较耐磨。

③可采用镶铸法简化装配和制造工艺；④生产率高，易实现机械化和自动化；⑤由于压铸速度极快，型腔气体难于完全排除，厚壁难以补缩，使压铸件易出现气孔和缩松；⑥压铸模具结构复杂、材料及加工的要求高。

2.1.2 压铸机的分类、型号1．分类按熔炼炉设置、压射装置、锁模装置布局等。

热压室压铸机卧式冷压室压铸机立式冷压室压铸机全立式冷压室压铸机2．型号J1113BJ表示金属性铸造设备；第一位数字表示所属列，共有两列，“1”为冷压室，“2”为热压室；第二位数字表示所属“组”，共有9组，“1”表示卧式，“5”表示立式；第二位数字后数字表示锁模力的1/100kN;型号后的字母表示第几次改型设计。

2.1.3 压铸机的工作原理2.1.3.1 热压室压铸机热压室压铸机工作原理图1-动模；2-定模；3-喷嘴；4-压射冲头；5-压室；6-坩埚a-压室通道；b-鹅颈嘴；c-鹅颈通道压射部分与金属熔化部分连为一体，并浸在金属液中。

鹅颈嘴b的高度应比坩埚内金属液最高液面略高，使金属液不致自行流入模腔。

模具闭合。

压射时，冲头向下封住通道a时，压室、鹅颈通道、模腔构成密闭系统。

冲头以一定的推力和速度将金属液压入模腔，充满型腔并保压适当时间后，冲头提升复位。

2.1.3.2 立式冷压室压铸机锁模部分呈水平设置，负责模具的开、合及压铸件的顶出。

压射部分呈垂直设置，压室与金属熔炉分开。

压铸时，模具闭合，舀取一定金属液倒入压室，反料冲头应上升堵住浇道b，以防金属液自行流入模腔。

当压射冲头下降接触金属液时，返料冲头随压射冲头下移，使压射室与模具浇道相通，金属液迅速充满模腔a 。

冷却后，压射冲头上升复位，反料冲头往上移动，切断余料e并将其顶出压室，接着开模顶出压铸件。

压铸机培训教程PPT122页

压铸机培训教程PPT122页
机器的合模部份设有前后两个护门，用此防止 压射时可能出现的合金液飞溅伤人事故发生。 同时机器在自动循环时，护门须关闭方可进行， 也是为了人身和设备安全。前护门为自动气动 门，后护门为人工手动控制。
电气控制： 组成 电动机、PLC控制系统、各种电器元件、电器线路 作用 为机器提供动力，并确保机器按预定的压力、速 度、温度和时间进行工作
冷却水系统
压射部分 作用：将金属液压入模具型腔内进行充填。 压射机构采用三级压射系统，并采用快速辅助跟踪。第一级慢压 射时，由换向阀控制油泵供油致压射缸后腔，压射活塞慢速移动， 当奔向冲头超过压射室浇注口后，快压射行程开关发信号，打开快 压射阀。快压射是为了实现高速充型，以达到铸件轮廓清晰，充型 结束后，压射活塞停止，压射缸后腔（进油腔）压力上升，达到一 定值时，打开增压蓄能器，进行增压动作。增压过程有利于埋设铸 件内部质量。 组成：压射液压缸组件、入料筒（ 容杯 ）、锤头组件、快压射蓄 能器组件、增压蓄能器组件。
安全保护： 作用 确保安全生产、防止事故发生 组成 压射区防护、合模区防护、安全控制系统、紧急停止安全防护 压射区防护组成、作用 前后安全门、动模座板盖、飞料挡板。防止压射时金属液飞溅 合模区防护组成、作用 前后安全门、动模座板盖、尾板盖、肘后盖板、肘前罩板。防曲肘、模板顶针时 发生意外伤害。 安全控制系统 由前后安全门控制系统组成，分别由吉制和PLC控制 紧急停止安全防护 设置急停开关，并设显示和报警
油箱、液蓄能器、过滤器等
③液压蓄能器 A、作用 用于储存一定量液体，并在需要时给出， 补充压射机构液压油，增加定动压力和 速度。 B、适应范围 适用于大体积和大流量系统，温度在— 53℃~121℃间。 C、常用类别 活塞式、气囊式
压铸机培训教程

第六章 压铸机.ppt-1

第六章 压铸机.ppt-1

参数的校核： 1、锁模力校核： F锁 ≥ K F合（l1+l0)/l1 F合 = F账 + F 1 F账 = p A ×10³ F1 = p A1 tanα ×10³ 式中：F锁 --锁模力(kN)； K—安全系数，一般 K=1~1.3； F合—使模具打开趋势的合力(kN) ； l1—模具边缘至锁模中心的距离(mm)； l0--F合中心至锁模中心的距离(mm)； F账—账模力(kN)； F1—楔紧块斜面的法向分力(kN)；
2）提高了压铸件质量。半固态熔料粘度高，充型 时无涡流，较平稳，不会卷入空气，成型收缩 率较小，压铸件不易出现疏松、缩孔等缺陷。 3）半固态熔料输送方便简单，便于实现机械化与 自动化。 适应有色金属压铸，为高温合金（如铜合金、黑 色金属）的压铸开辟了新路。 3、半固态压铸成型设备 冷压室压铸机配备半固态金属熔料制备装置，搅溶 压铸法还需配置重温炉。
节流阀杆
调节螺杆
压射力的调节：通过调节背压腔压力调节增压压力 ，背压力越大增压压力越小，则压射力越小。 背压力可通过接通背压腔油路上的单向顺序阀与 单向节流阀配合调整。 压射速度的调节： 第一级低速压射速度通过节流阀杆9调节； 第二级高速压射速度由油口14的调节螺杆调节。 2）增压缸无背压压射装置 分罐式压射增压结构（用两个蓄能器分别对压射 缸和增压缸进行快速增压。） 增压压力的调节：通过调整蓄能器压力来改变。 压射速度、压射力和压力建立时间均可分别单独 调节，互不影响。
2、合模装置 压铸机合模机构与塑料注射机相似。 作用：锁模，模具的开、合及压铸件顶出。 种类：全液压式和液压-机械式合模装置。 图6-10为全液压式合模机构。 组成：合模缸组、活塞组、动模板、充液箱、填充 阀、增压器等组成。 工作原理：压力油进入v1腔，活塞1差压右移快速 合 模，自动打开填充阀3向v2合模缸充液快速合 模 ，模具闭合时，动模板5拖动拉杆凸块6打开凸 轮阀，压力油进入v2腔，关闭填充阀3，转为 慢

2024年度-压铸机结构及原理ppt课件

2024年度-压铸机结构及原理ppt课件

清洗液压系统滤网，更换液压 油。
检查电气系统接线及元件，确 保安全可靠。
对压铸机进行全面检查，发现 问题及时处理。
24
常见故障排查与处理方法
压铸机无法启动
压铸机运行异常
检查电源、保险丝及控制系统是否正常， 如有问题及时修复。
检查液压系统压力、油温及润滑系统是否 正常，如有问题及时调整或更换相关部件 。
压铸件质量不稳定
压铸机漏油
检查模具、压铸参数及原材料是否合格， 如有问题及时调整或更换相关部件。
检查密封件、油管及接头是否松动或损坏 ，如有问题及时更换相关部件。
25
06 压铸机安全操作规程及注意事
项
26
安全操作规程介绍
操作前准备
确保压铸机处于良好状态，检查 各部件是否紧固，润滑系统是否 正常，安全防护装置是否完好。
通讯电子
压铸机在通讯电子领域也有重 要应用，如手机外壳、电脑散 热器等金属件的生产。
其他领域
此外，压铸机还应用于航空航 天、军事工业、建筑五金等领
域。
5
压铸机发展趋势
高效节能
随着能源紧缺和环保要求的 提高，高效节能成为压铸机 发展的重要趋势。采用先进 的液压系统、控制系统和节 能技术，提高压铸机的能效 比和生产效率。
压铸机结构及原理ppt 课件
1
目录
Contents
• 压铸机概述 • 压铸机结构组成 • 压铸机工作原理 • 压铸机关键部件详解 • 压铸机维护与保养 • 压铸机安全操作规程及注意事项
2
01 压铸机概述
3
压铸机定义与分类
压铸机定义
压铸机是一种用于压铸工艺的专用设备，通过高压将熔融金 属注入模具中，快速冷却凝固后得到所需形状的金属件。

压铸机结构及原理演示幻灯片共47页文档

压铸机结构及原理演示幻灯片共47页文档
压铸机结构及原理演示幻灯片
56、极端的法规，就是极端的不公。 ——西 塞罗 57、法律一旦成为人们的需要，人们 就不再 配享受 自由了 。—— 毕达哥 拉斯 58、法律规定的惩罚不是为了私人的 利益， 而是为 了公共 的利益 ；一部 分靠有 害的强 制，一 部分靠 榜样的 效力。 ——格 老秀斯 59、假如没有法律他们会更快乐的话 ，那么 法律作 为一件 无用之 物自己 就会消 灭。— —洛克
60、人民的幸福是至高无个的法。— —西塞 罗
பைடு நூலகம் 46、我们若已接受最坏的，就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会和我一样成功。——莫扎特
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

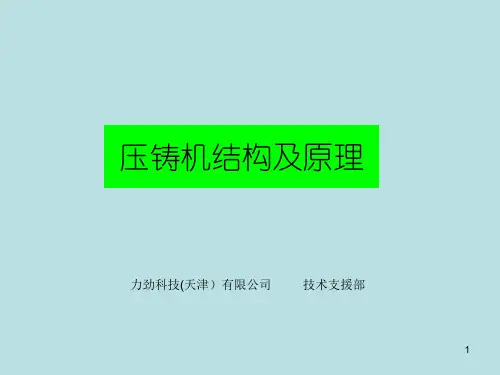

压铸机结构及原理
力劲科技(
2020/11/24
1
冷室压铸机结构
如图1-5所示为卧式冷室压铸机构成图，它由柱架、 机架、压射、液压、电气、润滑、冷却、安全防护 等部件组成。按机器零、部件组成的功能分类，我 们将卧式冷室压铸机分成合模、压射、液压传动、 电气控制、安全防护五大类。下面以力劲机械厂有 限公司生产的DCC280卧式冷室压铸机为例进行结 构分析。
移型（模）速度：在合开型（模）运动中，动型座板和动模运动的速度。移型 （模）速度是一个变速过程。运动速度应是慢 - 快 - 慢的变化过程。这样既能 使型（模）具运行安全，铸件能平稳顶出，又能提高机器的循环次数。
2020/11/24
9
2、顶出液压缸组件 顶出液压缸又称为顶针液压缸，顶出液压缸组件是依据液体的压力来带动推杆（顶针）运 动，使铸件从压铸型（模）中顶出。目前，普遍采用的液压顶出机构，其顶出力、顶出速 度和时间都可以通过液压系统调节。如图1-8所示为力劲机械厂有限公司生产的卧式冷室 压铸机顶出双液压缸组件结构简图，在机器开型（模）后，通过顶出液压缸活塞杆的相对 运动来实现推杆及顶针的顶出运动。采用双液压缸能使推杆的受力更均匀，运动更平稳， 使顶针孔的分布更为合理。
2020/11/24
2
精品资料
• 你怎么称呼老师？
• 如果老师最后没有总结一节课的重点的难点，你 是否会认为老师的教学方法需要改进？
• 你所经历的课堂，是讲座式还是讨论式？ • 教师的教鞭
• “不怕太阳晒，也不怕那风雨狂，只怕先生骂我 笨，没有学问无颜见爹娘 ……”
• “太阳当空照，花儿对我笑，小鸟说早早早……”
2020/11/24
12
图1-9 润滑泵安装位置图
1）压力输出方式为可调式的输出结构，符合各种机器的需求，可做出相对压力的匹 配调整。
2）附有油位检知装置，测知储油箱内供油的存量，适时反应回报，连接应变动作。 3）即时需求按键装置，可使机器在刚开始使用时，便立即得到应有的油量，减少不
必要的摩擦。 4）深入底部吸油，使得出油功率大为提高，并能清除油管中空气间隔的缺失。 5）配有油压检知装置（1～0.3 MPa）特性，可检测下列漏失：
图1-8 顶出双液压缸组件结构简图
2020/11/24
10
1--三通法兰 2--顶出双缸套 3--顶出前盖 4--顶出活塞连杆 5--连接杆 6--动型座板
3、调型（模）机构 压铸机在设计过程中，需要设置调型（模）机构以适应在一定范围内的各 种压铸型（模），在机器技术参数中，应确定最大型（模）具厚度尺寸 Hmax和最小型（模）具厚度尺寸Hmin作为机器使用者选定压铸型（模） 的参数，如图1-6所示。这个最大与最小型（模）具厚度的调整量是通过调 型（模）机构实现的。调型（模）机构是用调型（模）液压马达或调型 （模）电动机带动传动机构，使锁型（模）柱架的尾板和动型座板沿拉杠 作轴向运动，从而达到增大或缩小动、定型座板之间间距的目的。
图1-6 合模装置结构简图 1--调型（模）液压马达 2--尾板 3--曲肘组件 4--顶出液压缸 5--动型座板 6--拉杆 712—20—2定0调/型11节/座24螺板母8压--拉板杠13螺--母调9节--螺拉母杠压14板--合10开--型调（型模（）模液）压大缸齿轮 11--动型座板滑脚 7
1、液压双曲肘合模机构的工作特点 （1）增力作用 通过曲肘连杆系统，可以将合模液压缸的推力放大16～26倍，与液压式合 型装置相比，高压油消耗减小、合型液压缸直径减小、泵的功率相应减小。 （2）合、开模运动速度为变速 如图1-7所示，在合模运动过程中，动型座板移动速度由 零很快升到最大值，以后又逐渐减慢，随着曲肘杆逐渐伸直至终止时，合型速度为零，机 构进入自锁状态（锁型状态）。在开型过程中，动型座板移动由慢速转至快速，再由快速 转慢至零，非常符合机器整个运动设计要求。
2020/11/24
图1-7 曲肘部分结构简图
8
1--合开型（模）液压缸 2--钩铰 3--长铰 4--动型座板
（3）当压铸模合紧且肘杆伸直成一直线时，机构处于自锁状态，此时，可以 撤去合模液压缸的推力，合模系统仍然会处于合紧状态。 （4）合开模运动的三要素 为力、速度、行程或位置，所涉及的几个概念解释 如下 合模力：合模终结时，模板对模具形成的锁紧力。 锁模力：在合模终结当合金液注入模具型腔时，模板对模具形成的最终锁力。 变形力：在锁紧模具过程中，机构由于变形而产生的内力。 移型（模）力：在起闭模时，对动型座板的作用力。 胀型（模）力：因合金液模腔压力作用，而产生欲使型（模）具分开的力。
2020/11/24
4
2020/11/24
5
图1-5 卧式冷室压铸机构成图
1--调模大齿轮 2--液压泵 3--过滤器 4--冷却器 5--压射电箱 11--合模油路板组件
2020/11/24
合开模液压缸-- 12 调模液压马达-- 13
2020/11/24
11
4、曲肘润滑系统 曲肘是压铸机十分重要的运动构件。为了使其运动副的磨损减小，必须在运动副表面保持 适当的清洁的润滑油膜，而过量供油与供油不足同样有害，会产生附加热量、污染和浪费。 力劲机械厂有限公司生产的压铸机曲肘部分的润滑采用的是集中润滑系统。所谓集中润滑 系统，是由一个油泵提供一定排量、一定压力的润滑油，为系统中所有主、次油路上的分 流器供油，而由分流器将油按所需油量分配到各润滑点；同时，由控制器完成润滑时间、 次数和对故障报警、停机等功能，以实现自动润滑的目的。卧式冷室压铸机曲肘的润滑一 般选用脱压润滑泵，如图1-9所示，它有如下特点：
顶出液压缸-- 14 锁模柱架-- 15
模具冷却水观察窗--16 压射冲头-- 17
压射液压缸-- 18 快压射蓄能器-- 19
增压蓄能器-- 20 增压油路板组件-- 21 压射油路板组件-- 22
6
一、合模机构 合模机构主要起到实现合、开模动作和锁紧模具、顶出产品的作用。它主要由定型座
板、动型座板、拉杠（哥林柱）、曲肘机构、顶出机构、调型（模）机构等组成。图1-6 为合型（模）机构结构简图。
