第三章 稳恒电流

第三章 稳恒电流场的边值问题3-1 在电导率为σ的均匀半空间表面布以相距2L 的电极A 和B ，并分别以I +和I -向媒质中供电。

试根据电场的叠加原理，求出A 和B 两个点电流源在表面上M 点形成的电位。

解：易知点电流源A 在介质中任意一点产生的电位为2A I RΦπσ=，同理可得点电流源B 在介质中任意一点产生的电位为2B IRΦπσ=-，则叠加后介质中任意一点的总电位为22A BI IR R Φπσπσ=-对于表面上一点M （设其坐标为(0)x ,）而言，||A R x L =+，||B R x L =-，则有22||||2||2||2||I I I x L x L x L x L x L Φπσπσπσ--+=-=+--3-2 当地表水平、地下为均匀各向同性岩石时，在地层表面布以相距2L 的电极A 和B ，并分别以电流强度I +和I -向地下供电，在地下建立稳定电流场。

试解答如下问题：（1）求A 和B 连线中垂线上h 处电流密度h j 的表达式；（2）计算并绘图说明深度为h 处的电流密度h j 随AB 的变化规律；（3）确定使h j 为最大时，供电电极距AB 与h 的关系式。

解：（1）易知点电流源A 在介质中任意一点产生的电位为2A IRΦπσ=，则31()()()=22A I I E R RσσΦσπσπ==⋅-∇=⋅-⋅∇Rj 同理可得点电流源B 在介质中任意一点产生的电流密度为32B I Rπ=-Rj ，叠加后得介质中任意一点的电流密度为3322A BA BI I R R ππ=-R R j 在A 、B 连线的中垂线上，A B R =R ，A B =2L ρ-R R e ，则有3322222()I I L L R L h ρρππ=⋅=⋅+j e e （2）（3）设3222()()f L L L h -=⋅+，对其求导可得35'2222222()()3()f L L h L L h --=+-+令其等于0，得22230L h L +-=，解得L = 故h j 为最大时电极距AB 与h 的关系为22AB L ===3-3 在习题3-2中，电极距AB 时，均匀各向同性半空间中h 深度处的电流密度最大。

第三章 稳 恒 电 流§3.1 电流的稳恒条件和导电规律思考题：1、 电流是电荷的流动，在电流密度j ≠0的地方，电荷的体密度ρ是否可能等于0？ 答：可能。

在导体中，电流密度j ≠0的地方虽然有电荷流动，但只要能保证该处单位体积内的正、负电荷数值相等（即无净余电荷），就保证了电荷的体密度ρ＝０。

在稳恒电流情况下，可以做到这一点，条件是导体要均匀，即电导率为一恒量。

2、 关系式U=IR 是否适用于非线性电阻？答：对于非线性电阻，当加在它两端的电位差Ｕ改变时，它的电阻Ｒ要随着Ｕ的改变而变化，不是一个常量，其Ｕ－Ｉ曲线不是直线，欧姆定律不适用。

但是仍可以定义导体的电阻为Ｒ＝Ｕ／Ｉ。

由此，对非线性电阻来说，仍可得到Ｕ＝ＩＲ的关系，这里Ｒ不是常量，所以它不是欧姆定律表达式的形式的变换。

对于非线性电阻，Ｕ、Ｉ、Ｒ三个量是瞬时对应关系。

3、 焦耳定律可写成P=I 2R 和P=U 2/R 两种形式，从前者看热功率P 正比于R ，从后式看热功率反比于R ，究竟哪种说法对？答：两种说法都对，只是各自的条件不同。

前式是在Ｉ一定的条件下成立，如串联电路中各电阻上的热功率与阻值Ｒ成正比；后式是在电压Ｕ一定的条件下成立，如并联电路中各电阻上的热功率与Ｒ成反比。

因此两式并不矛盾。

4、 两个电炉，其标称功率分别为W 1、W 2，已知W 1>W 2，哪个电炉的电阻大？ 答：设电炉的额定电压相同，在Ｕ一定时，Ｗ与Ｒ成反比。

已知W 1>W 2，所以Ｒ1<R 2，5、 电流从铜球顶上一点流进去，从相对的一点流出来，铜球各部分产生的焦耳热的情况是否相同？答：沿电流方向，铜球的截面积不同，因此铜球内电流分布是不均匀的。

各点的热功率密度p=j 2/σ不相等。

6、 在电学实验室中为了避免通过某仪器的电流过大，常在电路中串接一个限流的保护电阻。

附图中保护电阻的接法是否正确？是否应把仪器和保护电阻的位置对调？ 答：可以用图示的方法联接。

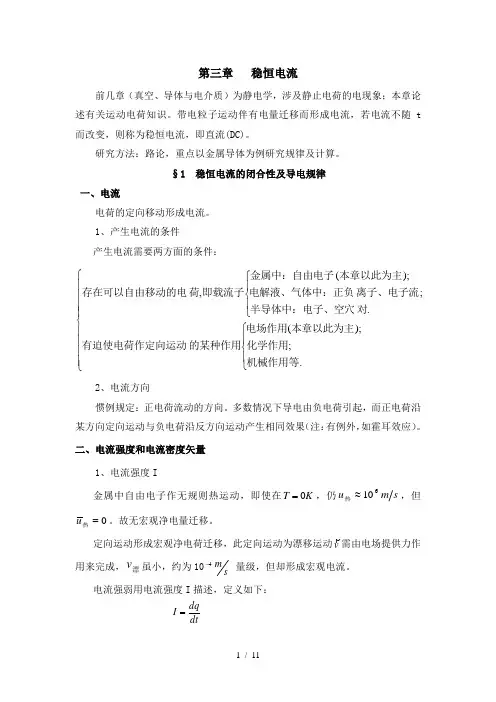

第三章 稳恒电流前几章（真空、导体与电介质）为静电学，涉及静止电荷的电现象；本章论述有关运动电荷知识。

带电粒子运动伴有电量迁移而形成电流，若电流不随t 而改变，则称为稳恒电流，即直流(DC)。

研究方法：路论，重点以金属导体为例研究规律及计算。

§1 稳恒电流的闭合性及导电规律一、电流电荷的定向移动形成电流。

1、产生电流的条件产生电流需要两方面的条件：⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧⎪⎩⎪⎨⎧⎪⎩⎪⎨⎧.;);(.;);(,机械作用等化学作用本章以此为主电场作用的某种作用有迫使电荷作定向运动对半导体中：电子、空穴离子、电子流电解液、气体中：正负本章以此为主金属中：自由电子即载流子荷存在可以自由移动的电 2、电流方向惯例规定：正电荷流动的方向。

多数情况下导电由负电荷引起，而正电荷沿某方向定向运动与负电荷沿反方向运动产生相同效果（注：有例外，如霍耳效应）。

二、电流强度和电流密度矢量1、电流强度I金属中自由电子作无规则热运动，即使在K T 0=，仍s m u 610≈热，但0=热u 。

故无宏观净电量迁移。

定向运动形成宏观净电荷迁移，此定向运动为漂移运动v需由电场提供力作用来完成，漂v 虽小，约为104-sm 量级，但却形成宏观电流。

电流强弱用电流强度I 描述，定义如下：dtdq I =即导体中单位时间通过的某一给定截面的电量为通过该面的电流强度。

（不涉及导体截面粗细和截面上电流详细分布）。

[说明](1) I 为标量，单位为:安培（A ）—— SI 制中基本单位之一。

秒库安11=， A mA A μ6310101==(2) 仅粗略描述单位时间内通过某一曲面（可大可小、可任意形状）的总电量，不够点点详细，如图4-1所示。

(a) I 相同，但分布有别 (b) 高频趋肤(c) 电阻法探矿 (d) 用电流场模拟静电场图4-1下面引入电流密度矢量J详细描述电流场分布。

2、电流密度矢量J),,(z y x J J=是空间坐标的矢函数，其定义为：⎪⎪⎩⎪⎪⎨⎧⋅=⊥，即电流方向。

静电场和稳恒电流的相关知识1. 静电场1.1 定义静电场是指在空间中某点由于静止电荷产生的电场。

静电场的基本特性是对放入其中的电荷有力的作用。

1.2 静电场的基本方程静电场的基本方程为高斯定律，它描述了静电场与静止电荷之间的关系。

高斯定律表明，通过任何闭合曲面的电通量与该闭合曲面所包围的净电荷成正比。

1.3 电场强度电场强度是描述静电场强度的物理量，定义为单位正电荷在电场中所受到的力。

电场强度的方向与正电荷所受力的方向相同，大小与电荷所受力的大小成正比。

1.4 电势电势是描述静电场能量状态的物理量，定义为单位正电荷在电场中的势能。

电势的大小与电场中的位置有关，其方向从高电势指向低电势。

1.5 静电场的能量静电场的能量是指静止电荷在静电场中的势能总和。

静电场的能量与电荷的分布和电势有关。

2. 稳恒电流2.1 定义稳恒电流是指在电路中电流的大小和方向不随时间变化的电流。

稳恒电流的形成条件是电路中的电压源和电阻保持不变。

2.2 欧姆定律欧姆定律是描述稳恒电流与电压、电阻之间关系的定律。

欧姆定律表明，在稳恒电流条件下，电流的大小与电压成正比，与电阻成反比。

2.3 电阻电阻是描述电路对电流阻碍作用的物理量。

电阻的大小与材料的种类、形状和温度有关。

2.4 电路的基本元件电路的基本元件包括电源、导线、电阻、电容和电感。

这些元件共同决定了电路中的电流、电压和能量传输。

2.5 稳恒电流的计算稳恒电流的计算可以通过欧姆定律和基尔霍夫定律进行。

基尔霍夫定律包括电流定律和电压定律，用于描述电路中电流和电压的分布。

3. 静电场和稳恒电流的关系3.1 静电场的产生静电场的产生是由于电荷的分布和运动。

当电荷静止时，产生的电场为静电场；当电荷运动时，产生的电场为磁场。

3.2 稳恒电流的磁场稳恒电流在空间中产生的磁场为圆形磁场，其大小与电流的大小和距离有关。

稳恒电流的磁场与静电场无关。

3.3 静电场和稳恒电流的相互作用静电场和稳恒电流之间存在相互作用。

稳恒电流1.电流---（1）定义:电荷的定向移动形成电流. （2）电流的方向:规定正电荷定向移动的方向为电流的方向.在外电路中电流由高电势点流向低电势点，在电源的内部电流由低电势点流向高电势点（由负极流向正极）.2.电流强度: ------（1）定义:通过导体横截面的电量跟通过这些电量所用时间的比值，I=q/t（2）在国际单位制中电流的单位是安.1mA=10-3A，1μA=10-6A（3）电流强度的定义式中，如果是正、负离子同时定向移动，q应为正负离子的电荷量和.2.电阻--（1）定义:导体两端的电压与通过导体中的电流的比值叫导体的电阻. （2）定义式:R=U/I，单位:Ω（3）电阻是导体本身的属性，跟导体两端的电压及通过电流无关.3★★.电阻定律（1）内容:在温度不变时，导体的电阻R与它的长度L成正比，与它的横截面积S成反比.（2）公式:R=ρL/S. （3）适用条件:①粗细均匀的导线;②浓度均匀的电解液.4.电阻率:反映了材料对电流的阻碍作用.（1）有些材料的电阻率随温度升高而增大（如金属）;有些材料的电阻率随温度升高而减小（如半导体和绝缘体）;有些材料的电阻率几乎不受温度影响（如锰铜和康铜）.（2）半导体:导电性能介于导体和绝缘体之间，而且电阻随温度的增加而减小，这种材料称为半导体，半导体有热敏特性，光敏特性，掺入微量杂质特性. （3）超导现象:当温度降低到绝对零度附近时，某些材料的电阻率突然减小到零，这种现象叫超导现象，处于这种状态的物体叫超导体.5.电功和电热（1）电功和电功率:电流做功的实质是电场力对电荷做功.电场力对电荷做功，电荷的电势能减少，电势能转化为其他形式的能.因此电功W=qU=UIt，这是计算电功普遍适用的公式. 单位时间内电流做的功叫电功率，P=W/t=UI，这是计算电功率普遍适用的公式. （2）★焦耳定律:Q=I 2 Rt，式中Q表示电流通过导体产生的热量，单位是J.焦耳定律无论是对纯电阻电路还是对非纯电阻电路都是适用的.（3）电功和电热的关系①纯电阻电路消耗的电能全部转化为热能，电功和电热是相等的.所以有W=Q，UIt=I 2 Rt，U=IR（欧姆定律成立），②非纯电阻电路消耗的电能一部分转化为热能，另一部分转化为其他形式的能.所以有W>Q，UIt>I 2 Rt，U>IR（欧姆定律不成立）.★ 6.串并联电路电路串联电路(P、U与R成正比) 并联电路(P、I 与R成反比)电阻关系 R串=R1+R2+R3+ 1/R并=1/R1+1/R2+1/R3+电流关系 I总=I1=I2=I3I并=I1+I2+I3+电压关系 U总=U1+U2+U3+ U总=U1=U2=U3=功率分配 P总=P1+P2+P3+ P总=P1+P2+P3+7.电动势 --（1）物理意义:反映电源把其他形式能转化为电能本领大小的物理量.例如一节干电池的电动势E=15V，物理意义是指:电路闭合后，电流通过电源，每通过1C的电荷，干电池就把15J的化学能转化为电能.（2）大小:等于电路中通过1C电荷量时电源所提供的电能的数值，等于电源没有接入电路时两极间的电压，在闭合电路中等于内外电路上电势降落之和E=U外+U内.★★ 8.闭合电路欧姆定律（1）内容:闭合电路的电流强度跟电源的电动势成正比，跟闭合电路总电阻成反比.（2）表达式:I=E/（R+r）（3）总电流I和路端电压U随外电阻R的变化规律当R增大时，I变小，又据U=E-Ir知，U变大.当R增大到∞时，I=0，U=E（断路）.当R减小时，I变大，又据U=E-Ir知，U变小.当R减小到零时，I=E r ，U=0（短路）.9.路端电压随电流变化关系图像U端=E-Ir.上式的函数图像是一条向下倾斜的直线.纵坐标轴上的截距等于电动势的大小;横坐标轴上的截距等于短路电流I短;图线的斜率值等于电源内阻的大小.10.闭合电路中的三个功率（1）电源的总功率:就是电源提供的总功率，即电源将其他形式的能转化为电能的功率，也叫电源消耗的功率 P总=EI.（2）电源输出功率:整个外电路上消耗的电功率.对于纯电阻电路，电源的输出功率.P出=I 2 R=[E/（R+r）] 2 R ，当R=r时，电源输出功率最大，其最大输出功率为Pmax=E 2/ 4r（3）电源内耗功率:内电路上消耗的电功率 P内 =U内I=I 2 r（4）电源的效率:指电源的输出功率与电源的功率之比，即η=P出 /P总=IU/IE =U /E .11.电阻的测量原理是欧姆定律.因此只要用电压表测出电阻两端的电压，用安培表测出通过电流，用R=U/ I 即可得到阻值.①内、外接的判断方法:若R x 大大大于R A ，采用内接法;R x 小小小于R V ，采用外接法.②滑动变阻器的两种接法:分压法的优势是电压变化范围大;限流接法的优势在于电路连接简便，附加功率损耗小.当两种接法均能满足实验要求时，一般选限流接法.当负载RL较小、变阻器总阻值较大时（RL的几倍），一般用限流接法.但以下三种情况必须采用分压式接法:a.要使某部分电路的电压或电流从零开始连接调节，只有分压电路才能满足.b.如果实验所提供的电压表、电流表量程或电阻元件允许最大电流较小，采用限流接法时，无论怎样调节，电路中实际电流（压）都会超过电表量程或电阻元件允许的最大电流（压），为了保护电表或电阻元件免受损坏，必须要采用分压接法电路.c.伏安法测电阻实验中，若所用的变阻器阻值远小于待测电阻阻值，采用限流接法时，即使变阻器触头从一端滑至另一端，待测电阻上的电流（压）变化也很小，这不利于多次测量求平均值或用图像法处理数据.为了在变阻器阻值远小于待测电阻阻值的情况下能大范围地调节待测电阻上的电流（压），应选择变阻器的分压接法.交变电流1.交变电流:大小和方向都随时间作周期性变化的电流，叫做交变电流.按正弦规律变化的电动势、电流称为正弦交流电.2.正弦交流电 ----（1）函数式:e=E m sinωt （其中★E m =NBSω）（2）线圈平面与中性面重合时，磁通量最大，电动势为零，磁通量的变化率为零，线圈平面与中心面垂直时，磁通量为零，电动势最大，磁通量的变化率最大.（3）若从线圈平面和磁场方向平行时开始计时，交变电流的变化规律为i=I m cosωt..（4）图像:正弦交流电的电动势e、电流i、和电压u，其变化规律可用函数图像描述。
