有源音箱焊接

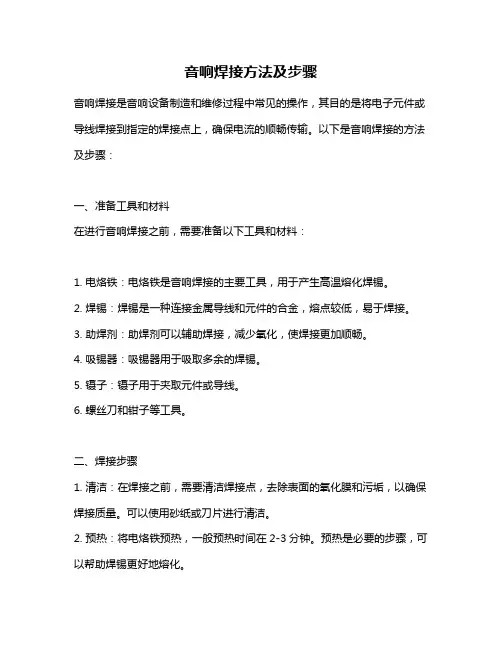

音响焊接方法及步骤
音响焊接是音响设备制造和维修过程中常见的操作，其目的是将电子元件或导线焊接到指定的焊接点上，确保电流的顺畅传输。

以下是音响焊接的方法及步骤：
一、准备工具和材料
在进行音响焊接之前，需要准备以下工具和材料：
1. 电烙铁：电烙铁是音响焊接的主要工具，用于产生高温熔化焊锡。

2. 焊锡：焊锡是一种连接金属导线和元件的合金，熔点较低，易于焊接。

3. 助焊剂：助焊剂可以辅助焊接，减少氧化，使焊接更加顺畅。

4. 吸锡器：吸锡器用于吸取多余的焊锡。

5. 镊子：镊子用于夹取元件或导线。

6. 螺丝刀和钳子等工具。

二、焊接步骤
1. 清洁：在焊接之前，需要清洁焊接点，去除表面的氧化膜和污垢，以确保焊接质量。

可以使用砂纸或刀片进行清洁。

2. 预热：将电烙铁预热，一般预热时间在2-3分钟。

预热是必要的步骤，可以帮助焊锡更好地熔化。

3. 上锡：在电烙铁上挂上适量的焊锡，将焊锡熔化并覆盖在电烙铁头上。

然后将电烙铁头接触焊接点，使焊锡与焊接点充分接触。

4. 放置元件或导线：将需要焊接的元件或导线放置在焊接点上，确保放置位置准确。

5. 焊接：将电烙铁头接触元件或导线与焊接点的接触处，使焊锡熔化并覆盖在接触处。

当焊锡完全覆盖接触处时，迅速将电烙铁移开，并保持元件或导线稳定。

6. 检查：在焊接完成后，检查焊点是否饱满、光亮，无气泡、无虚焊等现象。

如果需要，可以使用放大镜或显微镜进行检查。

7. 清理：使用吸锡器或刀片清理多余的焊锡，保持线路整洁。

手把手教你专业音响连接线的制作与焊接在许多专业场合中，如演播厅、剧场、会议室、歌舞厅等，大家遇到的问题，经常是线材问题，断路和短路。

我们要会故障排查，下面从如何制作设备连接线，聊聊这个话题，不足之处，欢迎大家指正。

扩声系统音频信号流程音响系统中常用插接件一常见的音响设备连接线一：话筒到调音台：-----平衡方式的音频连接线：卡侬公母线。

二：电脑到调音台：--------非平衡立体声方式的音频连接线：小三芯到二头大二芯。

三：乐器到DI盒--------非平衡方式的音频连接线：二头大二芯。

四：调音台到周边设备，至功放：-----平衡方式的音频连接线：卡侬公母线。

五：功放到音箱：两头 NL4 音箱插头(欧插) 音箱接线二音响系统中常用插接件常用音频用插头结构、用途图解三常用信号线(音频信号线，音频线，话筒线)信号线用于传递小电压(小幅度)的模拟音频信号，因此线不需要特别粗(一般)如果是话筒线，需要加粗表皮，内加防拉的棉线，防止线轻易被扯断音响设备系统常用的线材：音箱线线的长度粗细越长越细的线，阻抗越高，对音箱的频响产生影响。

音箱线使用多股铜丝，原理如下：交变电流通过导线时，电流在导线横截面上的分布是不均匀的，导体表面的电流密度大于中心的密度，且交变电流的频率越高，这种趋势越明显，该现象称为趋肤效应(skin effiect)，趋肤效应也称集肤效应。

四接插件的制作与焊接技术：焊接工具介绍五接插件的制作与焊接技术焊接前(烙铁功率与焊件相当)1焊件除锈、清理、整理，剥离话筒线、信号线;;2修剪线头，线头、焊件喂锡，焊点饱满、明亮;3固定焊件、调整角度位置便于焊接时顺手;4焊接前套管、壳是否需要预先安装;烙铁的选择：1、烙铁功率大小应根据零件的体积大小来选择，烙铁头的形状也应根据零件的焊接要求选择。

2、烙铁功率过小温度不够，焊锡不能够迅速溶解扩散流淌，易出现有焊渣、气泡现象，使焊锡不能够与零件牢固连接，称为虚焊。

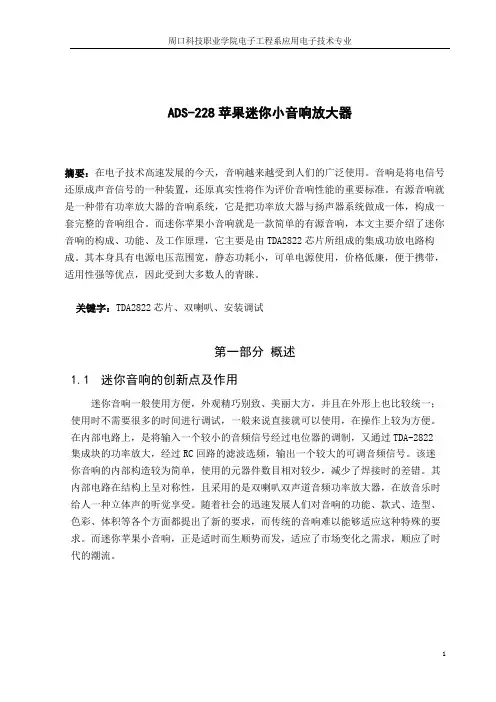

ADS-228苹果迷你小音响放大器摘要：在电子技术高速发展的今天，音响越来越受到人们的广泛使用。

音响是将电信号还原成声音信号的一种装置，还原真实性将作为评价音响性能的重要标准。

有源音响就是一种带有功率放大器的音响系统，它是把功率放大器与扬声器系统做成一体，构成一套完整的音响组合。

而迷你苹果小音响就是一款简单的有源音响，本文主要介绍了迷你音响的构成、功能、及工作原理，它主要是由TDA2822芯片所组成的集成功放电路构成。

其本身具有电源电压范围宽，静态功耗小，可单电源使用，价格低廉，便于携带，适用性强等优点，因此受到大多数人的青睐。

关键字：TDA2822芯片、双喇叭、安装调试第一部分概述1.1迷你音响的创新点及作用迷你音响一般使用方便，外观精巧别致、美丽大方，并且在外形上也比较统一；使用时不需要很多的时间进行调试，一般来说直接就可以使用，在操作上较为方便。

在内部电路上，是将输入一个较小的音频信号经过电位器的调制，又通过TDA-2822集成块的功率放大，经过RC回路的滤波选频，输出一个较大的可调音频信号。

该迷你音响的内部构造较为简单，使用的元器件数目相对较少，减少了焊接时的差错。

其内部电路在结构上呈对称性，且采用的是双喇叭双声道音频功率放大器，在放音乐时给人一种立体声的听觉享受。

随着社会的迅速发展人们对音响的功能、款式、造型、色彩、体积等各个方面都提出了新的要求，而传统的音响难以能够适应这种特殊的要求。

而迷你苹果小音响，正是适时而生顺势而发，适应了市场变化之需求，顺应了时代的潮流。

1.2音响的主要技术指标音响系统整体技术指标性能的优劣，取决于每一个单元自身性能的好坏，如果系统中的每一个单元的技术指标都较高，那么系统整体的技术指标则很好。

其技术指标主要有六项：频率响应、信噪比、动态范围、失真度、瞬态响应、立体声分离度、立体声平衡度。

1.频率响应：所谓频率响应是指音响设备重放时的频率范围以及声波的幅度随频率的变化关系。

3.5音频线焊接方法音频线焊接方法是将音频信号线与插头进行连接的一种方法。

正确的焊接方法可以确保音频信号的传输质量和连接的稳定性。

以下是常见的几种音频线焊接方法：1. 机械压接法：这是一种简单常用的音频线焊接方法。

首先，准备好需要连接的音频信号线和插头。

然后，将音频信号线的外套剥开一段，露出内部的导线。

接下来，将导线插入插头的引脚孔中，并用工具将引脚与导线夹紧。

最后，通过机械压力使导线与插头的引脚牢固连接。

2. 焊接法：这种方法需要使用焊接工具和焊锡。

与机械压接法类似，首先需要剥开音频信号线的外套，露出内部的导线。

然后，用焊锡烙铁加热导线和插头的引脚，使其熔化。

在熔化的焊锡中，将导线和插头的引脚接触在一起，保持一段时间，直到焊锡冷却固化。

这样就完成了音频线的焊接连接。

3. 热缩套管法：这种方法在焊接的基础上增加了热缩套管的使用，可以提高焊接的稳定性和耐久性。

首先，进行焊接步骤，将导线与插头的引脚焊接在一起。

然后，在焊接点上套上热缩套管，并使用热风枪将套管加热，使其收缩紧密包裹焊接点。

这样可以防止接触不良和引起短路的问题，同时还能提高线缆的耐用性。

4. 插丝法：这种方法适用于某些需要频繁更换插头的场合，比如音频设备的排插。

首先，剥开音频信号线的一小段外套，露出内部的导线。

然后，将导线插入插头的孔口，并用螺丝或固定螺丝将导线固定在插头上。

这样，当需要更换插头时，只需松开螺丝，将导线拔出，再插入新的插头即可。

无论使用哪种焊接方法，我们都要注意一些常见问题，如焊接温度不宜过高，时间不宜过长，避免损坏导线及插头。

同时，还需要注意选择合适的焊锡和热缩套管，以确保焊接点的稳定性和耐久性。

总的来说，音频线的焊接方法主要包括机械压接法、焊接法、热缩套管法和插丝法等。

在进行焊接时，需要注意正确的操作步骤，保持适当的温度和时间，以确保焊接的质量和连接的稳定性。

各种音视频线的焊接方法音视频线（Audio and Video cables）是用于传输音频和视频信号的线缆，它们在不同的设备之间起着重要的连接作用。

以下是几种常见的音视频线的焊接方法：1.RCA焊接方法：RCA（Radio Corporation of America）线是一种常用的音频和视频连接线。

它通常用于连接音频和视频设备，如音响系统、电视机和 DVD播放器等。

RCA 线一般有红、白或黑色的音频插头和黄色的视频插头。

焊接方法：-首先，剪断RCA线的两端以获得所需的长度。

-确定每个插头的正、负极性，红为右声道，白或黑为左声道，黄为视频信号。

-使用剥线钳去除电缆外皮，并留下一小段外皮以保护内部导线。

-用剥线钳分别剥开每个导线的外绝缘层，露出内部裸露的金属导线。

-整理好导线，将相应的正极性导线分别用锡焊覆盖，然后焊接到插头的正极脚上。

-将负极性导线焊接到插头的负极脚上。

-用热缩套或胶带包裹焊接处以保护焊接点，然后整理好线缆。

2.HDMI焊接方法：焊接方法：-HDMI线内部有多个对绞线对。

首先使用刀片刮开绞线对的外绝缘层。

-确定每对绞线对应的信号线（正、负极性）以及屏蔽层。

-随后，去除每对绞线对的内绝缘层，露出裸露的信号线。

-将相应的正极性线从每个绞线对中分离出来，用锡焊加热并将其焊接到插头的正极脚上。

-所有负极性线焊接并连接到插头的负极脚上。

-最后，将屏蔽层上的信号地线焊接到插头的地脚上。

-使用热缩套或胶带包裹每个焊接点并整理好线缆。

除了以上两种常见的音视频线焊接方法外，还有一些其他类型的音视频线需要不同的焊接方法，例如：3.XLR焊接方法：XLR（X connector, Locking connectoR）线通常用于连接麦克风和音频设备。

它们有三个或更多的引脚，用于传输音频信号和电源。

焊接方法与上述相似，需要正确连接相应的引脚和电源线。

4. Coaxial 焊接方法：同轴电缆（Coaxial cable）是一种传输高频信号的电缆，通常用于电视天线和有线电视连接等。

音响线音响接头的焊接、话筒线的焊接
【来源：恒歌电子】【发布时间：2008-08-19 】【字体：大中小】

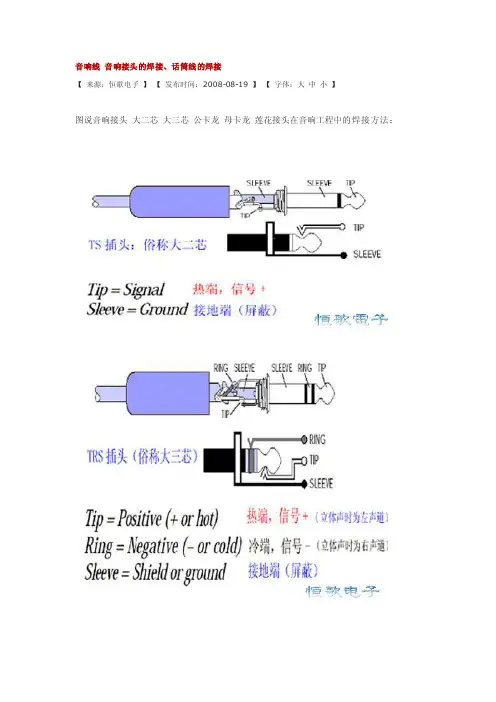

图说音响接头大二芯大三芯公卡龙母卡龙莲花接头在音响工程中的焊接方法：
上海恒歌电子科技发展有限公司
麦克风（话筒）的输入段子是XLR型的插口，可接受平衡式或非平衡式的低电平信号。

选择功放或调音台前先确认机器上的插座都是平衡式的，非平衡式的接头会拾取干扰信号，增加系统杂音，
当然如果你选择的是非平衡式的机器就没有关系。

平衡式接法是一种音响设备输出、输入端子接线的方法，可以将信号的干扰杂音消除，让设备在低杂音下工作。

各声道的输入都是平衡式，每一个信号都分别有正、负、地线，差动输入放大器使得这些线上感应到的干扰信号互相抵消，
因为正负两信号靠的非常的近，所以这两条线会感应到相同的干扰信号，而差动放大器只放大这两条信号线上不同的信号，因此任何同时出现在正、负两条线上的相同的信号（即杂音信号）都不会被放大（这个就是共模互斥现象），
假如将平衡信号源接到非平衡输入，如果输出端是变压器方式的，必须将信号源端的负信号线接地。

注意:当幻想电源打开时，请不要使用非平衡式音源设备，因为从XLR接头第2、3脚送来的电压会使非平衡式话筒损坏！。

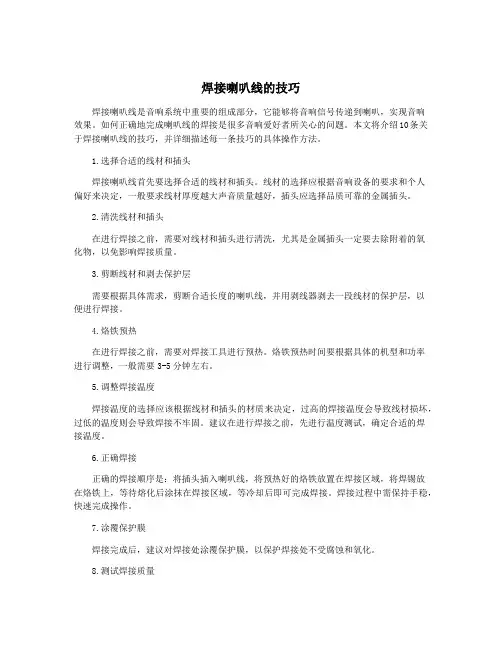

焊接喇叭线的技巧焊接喇叭线是音响系统中重要的组成部分，它能够将音响信号传递到喇叭，实现音响效果。

如何正确地完成喇叭线的焊接是很多音响爱好者所关心的问题。

本文将介绍10条关于焊接喇叭线的技巧，并详细描述每一条技巧的具体操作方法。

1.选择合适的线材和插头焊接喇叭线首先要选择合适的线材和插头。

线材的选择应根据音响设备的要求和个人偏好来决定，一般要求线材厚度越大声音质量越好，插头应选择品质可靠的金属插头。

2.清洗线材和插头在进行焊接之前，需要对线材和插头进行清洗，尤其是金属插头一定要去除附着的氧化物，以免影响焊接质量。

3.剪断线材和剥去保护层需要根据具体需求，剪断合适长度的喇叭线，并用剥线器剥去一段线材的保护层，以便进行焊接。

4.烙铁预热在进行焊接之前，需要对焊接工具进行预热。

烙铁预热时间要根据具体的机型和功率进行调整，一般需要3-5分钟左右。

5.调整焊接温度焊接温度的选择应该根据线材和插头的材质来决定，过高的焊接温度会导致线材损坏，过低的温度则会导致焊接不牢固。

建议在进行焊接之前，先进行温度测试，确定合适的焊接温度。

6.正确焊接正确的焊接顺序是：将插头插入喇叭线，将预热好的烙铁放置在焊接区域，将焊锡放在烙铁上，等待熔化后涂抹在焊接区域，等冷却后即可完成焊接。

焊接过程中需保持手稳，快速完成操作。

7.涂覆保护膜焊接完成后，建议对焊接处涂覆保护膜，以保护焊接处不受腐蚀和氧化。

8.测试焊接质量焊接完成后需要测试焊接质量，可以使用万用表测试线材的连通性和阻抗值。

如果发现焊接质量有问题，需要及时修复。

9.注意保持工作场所清洁在进行焊接过程中，应注意保持工作场所清洁，避免残渣或灰尘污染焊点和设备。

10.遵循安全操作规范在进行焊接操作时，必须遵循安全操作规范，使用适当的工具和设备。

在使用烙铁时，要注意避免烫伤和火灾。

焊接喇叭线需要注意很多细节问题，以上是对焊接过程中的一些关键技巧的详细描述，只有在掌握这些技巧的基础上，才能确保焊接质量的稳定和持久。

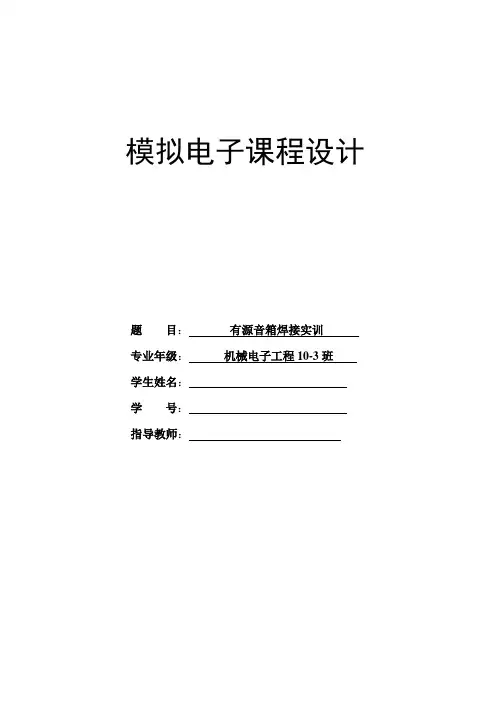

模拟电子课程设计题目：有源音箱焊接实训专业年级：机械电子工程10-3班学生姓名：学号：指导教师：一、产品介绍该迷你音箱可以作为MP3或笔记本及台式机的功放。

如果从电脑取电，可以从USB，也可以直接从主机中引出12V，现在有些电脑电源带有供液晶显示器用的12V电源接口，更是方便。

如果从USB取电，要注意占用一个独立的USB口，不要和其他USB设备共用。

TDA2822M采用5V供电时的工作电流只有200mA～300mA，只要主板质量合格，不会有什么问题。

本套件制作容易，是提高初学者学习电子技术兴趣的良好套材。

在拿到本套件后，请对照材料清单清点一遍，并用万用表粗略的（因出厂已测量过）测量一下各元件的参数，先检查元件有没有出错，对照装配图安装元件，有没有虚假错焊，只要元件安装无误，一般情况下是能够成功的。

二、课程设计要求制作一个有源音箱，能够连接电脑.手机.mp3.收音机等播放设备，能够精确的调节音量和较好的保真度。

元件清单：三、课程设计原理通过音频线将MP3.MP4等设备的左.右两路音频信号输入到立体声盘式电位器的输出端，2路音频信号在分别经过R1.C1.R2.C2耦合到功率放大集成电路TDA2822的输入端6.7脚，经过IC(TDA288)内部功率放大后其1.3脚输出经过放大后的音频信号以推动左.右两路扬声器工作。

电路中的发光二级管LED起电源通指示作用。

拨动开关SW可以控制电源的开或关自流电源插座DC起电路可以外接电源的作用。

带为其VOL是用来控制音量的大小。

设计原理图电路印刷电路图根据印刷版的图形标志选择不同器件进行焊接，图形中有的圆表示电容，并且虚线区域表示电容的负极。

注意在GRL三个焊孔中，G必须接导线的金黄的线，R L可以随意接。

在两空之间用直线连接起来表示器件插入其两个孔内。

四、焊接步骤及注意事项○1按元件清单清点所有元件，分类摆放以便于拿取。

用万用表检测，如有坏损的请选出来，更换。

②对照原理图元件清单安装元件，参照电路板元件符号确定元件的安装方向、高度。

哈尔滨理工大学荣成学院音箱课程设计题目：音箱的设计与焊接专业年级：焊接技术及其自动化11-1班学生姓名：学号：**********指导教师：材料工程系完成时间：2012 年9月26日一.序言 (3)二、产品介绍 (4)三、课程设计要求 (4)四、元件清单 (6)五．课程设计原理 (6)六、焊接步骤及注意事项 (8)七、总结 (9)一.序言本设计的课题是迷你音箱的设计。

说到迷你音箱的设计，一定要说说迷你音箱的发展史了。

随着生活水平的提高，人们现在追求更多的史个性化的享受和需求，而迷你音响就是在这种条件下的时代产物。

其实迷你音响最准确的名称应该为微型音响组合，之所以被人们通俗形象的称为迷你音响、原因主要是两点：1、迷你音响的功率一般来说都比较小，每只音箱的功率基本上都在50W以内。

这种功率相对比传统的大家庭影院只能被称为迷你，但在面积50平方米以内的房间里使用范围内功率已完全足够。

2迷你音响的音响的外观小巧玲珑，占用空间小，并且做工精细，讨人喜欢，故被称之为迷你。

而整个迷你音响行业的发展历程就是中国音响行业的一个发展缩影。

在20世纪50年代，我国音响行业的主要产品是电子管式的中短波收音机，改革开放以后，随着国门的打开，中外交流的日益增多，很多中国华侨回国旅游、探亲的时候馈赠亲友的礼品一般都是一套大的音响或是立体声收录机。

80年代的立体声收录机一般都比较笨重，没有很多的技术含量。

进入新世纪以来，随着城市现有土地资源的紧张，房地产开发商在开发新的楼盘时更注重的是空间的搭配合理性以及尽可能的满足现代人追求的精品生活方式，家居风格也随之发生转变。

家庭影院摆放在家中占空间过大，而且不能随意调换房间，由此造成很多人买的家庭影院是一种摆设。

这时候迷你音响横空出世，应时而生。

这时候迷你音响横空出世，应时而生。

功能一般包括AM/FM调谐收音、DVD/VCD/CD/MP3碟播放器、外接USB插口、磁带卡座以及两个或5.1声道的扬声器等，它是将大型音响的各种功能整合到小巧的体积当中，而且外观一般比较讨巧，推出之后大受市场的欢迎。

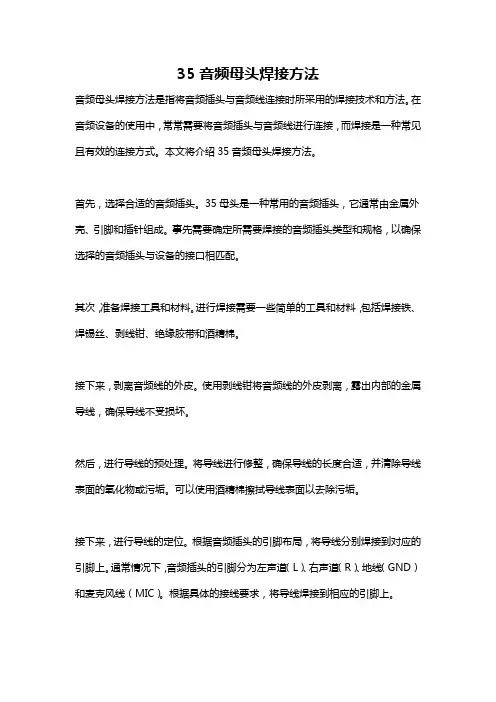

35音频母头焊接方法音频母头焊接方法是指将音频插头与音频线连接时所采用的焊接技术和方法。

在音频设备的使用中，常常需要将音频插头与音频线进行连接，而焊接是一种常见且有效的连接方式。

本文将介绍35音频母头焊接方法。

首先，选择合适的音频插头。

35母头是一种常用的音频插头，它通常由金属外壳、引脚和插针组成。

事先需要确定所需要焊接的音频插头类型和规格，以确保选择的音频插头与设备的接口相匹配。

其次，准备焊接工具和材料。

进行焊接需要一些简单的工具和材料，包括焊接铁、焊锡丝、剥线钳、绝缘胶带和酒精棉。

接下来，剥离音频线的外皮。

使用剥线钳将音频线的外皮剥离，露出内部的金属导线，确保导线不受损坏。

然后，进行导线的预处理。

将导线进行修整，确保导线的长度合适，并清除导线表面的氧化物或污垢。

可以使用酒精棉擦拭导线表面以去除污垢。

接下来，进行导线的定位。

根据音频插头的引脚布局，将导线分别焊接到对应的引脚上。

通常情况下，音频插头的引脚分为左声道（L）、右声道（R）、地线（GND）和麦克风线（MIC）。

根据具体的接线要求，将导线焊接到相应的引脚上。

然后，进行焊接。

将焊锡丝加热，待焊锡丝熔化时，将其与导线和引脚接触，形成焊接点。

确保焊锡丝与导线和引脚之间的接触牢固，同时避免焊锡丝过量。

最后，进行绝缘处理。

使用绝缘胶带或热缩管对焊接点进行绝缘，防止导线之间和焊接点与外界环境之间的短路和漏电等问题。

需要注意的是，在进行35音频母头焊接操作时，应该确保操作台面平稳，以免造成不必要的损坏。

同时，焊接时应避免使用过多的热量，以免引起焊接点熔化或损坏。

总结起来，35音频母头焊接方法包括选择合适的音频插头、准备焊接工具和材料、剥离音频线的外皮、进行导线的预处理、进行导线的定位、进行焊接和进行绝缘处理。

只有掌握了正确的焊接方法，才能够保证音频插头与音频线连接的质量和可靠性。

双声道立体声有源音响焊接过程全部标题一：什么是双声道立体声有源音响？在介绍双声道立体声有源音响的焊接过程之前，我们首先需要了解什么是双声道立体声有源音响。

双声道立体声有源音响是一种音频设备，它能够通过两个独立的声道将音频信号输出到两个扬声器，以实现音频的立体声效果。

它采用了有源设计，即内置了放大器，可以直接驱动扬声器，提供更好的音质和音量。

接下来，我们将详细介绍双声道立体声有源音响的焊接过程。

标题二：准备焊接所需的材料和工具在进行焊接之前，我们需要准备一些必要的材料和工具。

首先，我们需要双声道立体声有源音响的电路板，这是整个音响系统的核心部件。

其次，我们需要焊接所需的焊锡丝和焊锡膏，它们是将元器件连接在电路板上的关键材料。

此外，还需要一台电烙铁和焊接台，用于加热焊接，以及一些辅助工具，如钳子和螺丝刀，用于固定和调整元器件。

标题三：焊接电路板上的元器件接下来，我们需要将电路板上的各个元器件进行焊接。

首先，我们需要根据电路图的要求，将元器件逐个插入电路板上的指定位置。

然后，使用电烙铁和焊锡丝，将元器件的引脚与电路板的焊盘连接起来。

在焊接过程中，要确保焊接点的质量良好，焊锡要均匀地覆盖在焊盘和引脚上，避免出现焊接不牢固或短路的情况。

标题四：连接扬声器和音频源完成元器件的焊接之后，我们需要连接扬声器和音频源。

首先，将扬声器的引线与电路板上的扬声器接口焊接连接。

然后，将音频源（如手机、电脑等）的输出线与电路板上的音频输入接口焊接连接。

在焊接过程中，要注意引线的连接顺序和正确性，确保扬声器和音频源的信号能够正确地传输到音响系统中。

标题五：进行测试和调试完成所有的焊接连接之后，我们需要进行测试和调试，以确保双声道立体声有源音响正常工作。

首先，将音响系统连接到电源，开启电源开关。

然后，通过音频源播放一段测试音频，观察扬声器是否能够正常输出声音。

如果出现声音失真、杂音过大或无声音等问题，需要检查焊接连接是否正确，并进行调试修复。

卡侬接口的正确焊接方法
2对2 3对3,1对1;这个谁都知道,最重要的一点是1这个地方,屏蔽线必须焊接卡侬头的外壳,也就是第四个焊接点,切记,必须焊接并且用万用表测试要保证是通的
大多数的音响设备即便是不焊可能也不会出问题,只要1那个点接了就没问题,但有的设备不行,比如Meyer Sound的有源音箱,只要卡侬外壳不通,保证杂音不断,好多人反应说美雅的音箱不好搞就在这里;所以说一定要焊接第四个焊点,并且要保证接通,否则厂家也不会设计第四个焊接点了;
有些卡侬接口即便是把第四个点焊接好了,未必外壳就接通了,主要是里面的接触片向上抬起的不够,没有接触到外壳;基本上都是公头存在这个问题
另外还要做到定期检查,保证接口没问题;事实上,只要线材按照我上面所说的方法焊接的话,会很大程度上避免音响系统中出现的杂音;
卡侬头公、母接头的焊接标准
卡侬头公、母接头的焊接标准
1、将绕包的音频线最尾处端头去皮10mm；
2、将屏蔽线分为两股搓细,并将红白两根线头最尾处端头去皮1mm;
3、将红白两根芯线和两股屏蔽线头端1mm处上锡,将卡侬头尾端的1、2、3脚加接地端上锡；
4、一接地屏蔽、二正红热、三负白冷、四达壳屏蔽,全部上锡去皮1mm处;
5、当卡侬头四股线上锡完毕后,将护套套在准备焊接的线头上;
6、焊接时先焊两股屏蔽一接地、四达壳,再焊接负极芯线白色,最后焊接正极芯线红色;当卡侬头上锡焊接完毕后,将护套套在准备焊接的线头上;。

成绩齐鲁理工学院实习报告实习名称专业见习学院机电工程学院专业电气工程及其自动化班级14级电气工程及其自动化学生姓名 xxx学号 201410530024实习地点电气信息实训中心指导教师 XXX XXX实习起止时间：2015年12月7日至2015年12月11日目录一、实验目的 (1)二、实习任务与要求 (1)三、实验元器件 (1)3.1实验器材 (1)3.2实验元件 (1)四.实习主要内容 (2)4.1实验原理 (2)4.2实验步骤 (2)五.实习总结 (3)5.1注意事项 (3)5.2常见故障及其解决方法 (4)5.3总结 (5)六、附录 (6)6.1总体电路原理图 (6)6.2有源音箱的组成 (6)6.3直流稳压电源框图 (7)一、实验目的（1）本次实验是对《电路与模拟电子技术》和《电路》以及焊接技术的一次练习（2）了解常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。

（3）掌握电子元器件的识别及质量检验。

（4）学习并掌握低功率小音箱的工作原理。

（5）熟悉手工焊锡的常用工具的使用及其维护与修理（6）熟悉电子产品的安装工艺的生产流程。

（7）了解电子产品的焊接、调试与维修方法。

初步学习调试电子产品的方法，提高动手能力（8）通过学习小音箱的制作增强我们的动手能力、适应能力、组织能力、协调能力和分析解决实际问题的工作能力。

二、实习任务与要求（1）练习掌握电子产品生产的工艺器件、学习看懂简单电路原理图和接线图（2）掌握安全的焊接工艺（3）学会调试文件、排除器件故障、找出故障点及故障原因，使其达到指定标准（4）认真阅读工艺图纸的相关文件，独立完成组装、焊接，认真完成心得报告三、实验元器件3.1实验器材电烙铁、焊锡、松香、螺丝刀、镊子、电源、万用表3.2实验元件实验元件的介绍对于我们的实验非常重要的一步，面对形形色色的元器件，确实不知该如何入手，见表1.1元器件的规格及数量表1.1 元器件的规格及数量序号名称规格个数1.电容器100UF 12.电容器470UF 13.电容器104UF 14.电容器1000UF 15.变压器220V/9V 1 6.开关 1 7.色环电阻13K 1 8.色环电阻 1.8K 1 9.色环电阻 2.2K 110.音量可调节电位器 111.说明书 1 12.扬声器 2 13.导线若干14.二极管 4 15.螺丝 4 16.贴纸 2四.实习主要内容 4.1实验原理（1）锡焊技术采用以锡为主的锡合金材料作焊料,在一定温度下焊锡熔化,金属焊件与锡原子之间相互吸引、扩散、结合,形成浸润的结合层。

一、总结：在本次的作业中，从小音箱的装配过程到最后收到音乐感到很有成就感的，这样的实训让我们对高频电子线路有了多的了解和运用，跟进一步的加强了知识在实际中的应用，使我们所学习的知识不仅仅是表面上的书面话。

高频电子线路的各个组成部分有着许多的实际电路，侧面反映出了电子产品的基本工作原理，包含着许多实际应用的价值。

我们应该好好的掌握它，然而在一些复杂的线路中也会有些特有的结构规律，是我们必须要掌握的要点，只要懂得了，什么也本不是想象中的那么困难，同时，应当注意到，构成无线话筒的元器件有相同之处也有存在的不同之处，需要进一步的学习。

其次在学习的过程中一定要学会知识在生活中的灵活运用，比如说装配的过程中在我们安装时候，声音听不见。

那么我们则可以改变它的输出立体声的接线，有时因为我们接线的时候把输出线接反了，然后把它换下再测试下。

说不定还会得到跟好的效果。

这完全是取决自己的灵活，而不是死板的像图中那样非接正或负极什么的。

在进行调组装，经过多次的琢磨发现其实它并不是想象中的那么难；通过小音箱的组装、焊接及调试，了解了电子产品的生产制作过程；掌握了电子元器件的识别机质量的检验，学会了利用工艺文件独立的进行整机的装焊和调试，并达到产品质量要求；学会编制简单电子产品的工艺文件，能按照要求，写关于产品的实训报告（包括元件要求一些指标，线路的工作原理，调试说明等）训练的动手能力，培养职业道德和职业技能。

在日常生活中，常见的电子产品很多，与我们相关的有收音机、电视接收机、步话、手机等。

想起来要做成它们真的很困难，但它们都是经过一系列的过程之后，最后得到我们想要的电子产品，有了这次的课程实训之后，我个人觉得很多时候我们并不是不知道一个东西，而是没有把它与我们所学的知识去结合，没有好好的去自己动动手，凭借着自己很小的想象是很难得到结果的。

所以我决定以后多多的去动手，那样才会学到跟多我们不能想象的知识。

二、制作与调试：若不能听到声音进行检测——有的时候可能是因为我们把小音箱的音频输入线与地线接反了，里面共有三根线。

一、实训背景随着科技的不断发展，电子技术在人们的生活中扮演着越来越重要的角色。

为了提高自身的实践能力和动手操作能力，我们学院特组织了电子焊接音响实训。

通过本次实训，我们了解了音响的基本原理，掌握了电子焊接的基本技能，并组装出了一台简单的音响设备。

二、实训目的1. 了解音响的基本原理和结构；2. 掌握电子焊接的基本技能；3. 学会使用电子焊接工具和设备；4. 培养团队协作能力和实践创新能力。

三、实训内容1. 理论学习：学习音响的基本原理、电路图、元件特性等相关知识；2. 实践操作：组装音响设备，包括焊接电路板、连接元器件、调试音响等；3. 撰写实训报告。

四、实训过程1. 理论学习在实训开始前，我们首先进行了理论学习，了解了音响的基本原理和结构。

通过学习，我们知道了音响的工作原理是利用电子电路将音频信号放大，然后通过扬声器还原成声音。

2. 实践操作（1）焊接电路板在组装音响设备前，我们需要将电路板焊接好。

首先，我们将电路板放置在焊接平台上，然后按照电路图将元器件焊接在相应的位置。

在焊接过程中，我们要注意以下几点：- 焊接前要准备好焊锡、松香、电烙铁等工具；- 焊接时要保持电路板清洁，避免灰尘、油污等影响焊接质量；- 焊接过程中，要控制好焊接时间，避免过热损坏元器件；- 焊接完成后，检查焊接点是否牢固，焊锡是否饱满。

（2）连接元器件电路板焊接完成后，我们需要将元器件与电路板连接起来。

首先，将扬声器、功放模块等元器件插入电路板上的相应接口，然后按照电路图连接其他元器件。

连接过程中，要注意以下几点：- 确保元器件插入到位，避免接触不良；- 连接线路时，要遵循电路图，避免错误连接；- 连接线路时要保持整洁，避免交叉、重叠。

（3）调试音响连接好元器件后，我们需要对音响进行调试。

首先，检查音响的电源是否正常，然后调整音量、音调等参数，使音响达到最佳效果。

3. 撰写实训报告在实训过程中，我们要认真记录实训内容、心得体会和遇到的问题，并在实训结束后撰写实训报告。
