经典惠威有源音箱拆解

12寸惠威喇叭diy制作大低音炮音箱做好啦附图纸
惠威K12喇叭,330W三肯管功放,4月16日到的货,那个兴奋啊2厘米的板子,都已经在床上“干”出来了,可惜要上班,没有见到“干”的过程,也就没偷拍到了。

这个是箱子中间的加强板,有型吧!!- - 。

装一半了,有点样子,嘿嘿美丽的背影哈哈已经搬到家里来啦,那个重啊。

估计有4,50斤背影2 电脑房,试音中,可惜房间左右十几个平米,音量可能开一点点,不然整个房间都开始震动了,震感至少6极哈哈? DIY真的不容易,不过回想起来乐趣多多。

教你看懂扬声器的构造图作为音箱最基本的组成部分，扬声器单元（简称单元）对于普通读者来说是既简单又复杂的。

为什么这么说呢？因为单元的工作原理似乎很简单，往复运动的振膜不停的振动，带动空气形成声波，似乎就这么简单。

不过本文也没有让您一下子就能肉眼辨别单元好坏的妙方，只能先为大家揭秘这么个看似简单的单元，内部究竟是个什么样，各部件有何功能等等。

惠威M200MKIII原木豪华版扬声器的爆炸图（分解图）：惠威M200MKIII原木豪华版:低音单元爆炸图将单元按照中轴及大致的装配顺序进行分解排列的说明图被行业人士称为爆炸图，上图便是典型的扬声器爆炸图。

锥形扬声器的特点及其内部组成：锥形扬声器是我们最常的扬声器类型，它的结构相对简单、容易生产，而且本身不需要大的空间，这些原因令其价格便宜，可以大量普及。

其次，这类扬声器可以做到性能优良，在中频段可以获得均匀的频率响应，因此能够满足大部分普通消费者的常规听感需求。

最后，这类扬声器已有几十年的发展史，而其工艺、材料也在不断改进，性能与时俱进，这也令这两款扬声器能够获得成为主流的持续的原动力。

惠威M200MKIII原木豪华版:低音单元锥形扬声器的结构可以分为三个部分：1、振动系统包括振膜、音圈、定型支片、防尘罩2、磁路系统包括导磁上板、导磁柱、导磁下板、磁体等3、辅助系统包括盆架、压边、接线架、相位塞等下面我们将为大家逐一介绍锥形扬声器内部的主要部件。

最新扬声器内部解构：惠威M200MKIII原木豪华版:低音单元爆炸图具体到上图，根据序号，他们分别是：1.防磁罩、2&4.磁体、3.导磁下板、5.导磁上板、6.盆架、7.定心支片（弹拨）、8.音圈、9.振膜+折环、10.防尘帽。

振膜：电动式扬声器，当外加音频信号时，音圈推动振膜振动，而振膜则推动空气，产生声波。

常见的锥盆有三种形式：直线式锥盆振膜、指数式锥盆振膜和抛物线式锥盆振膜。

振膜在振动频率较高时，会出现分割振动，在振膜锥形斜面上增加褶皱可以改变分割振动的状态，如果设计得当，可以改善单元的高频特性，还可以增加振膜的强度及阻尼。

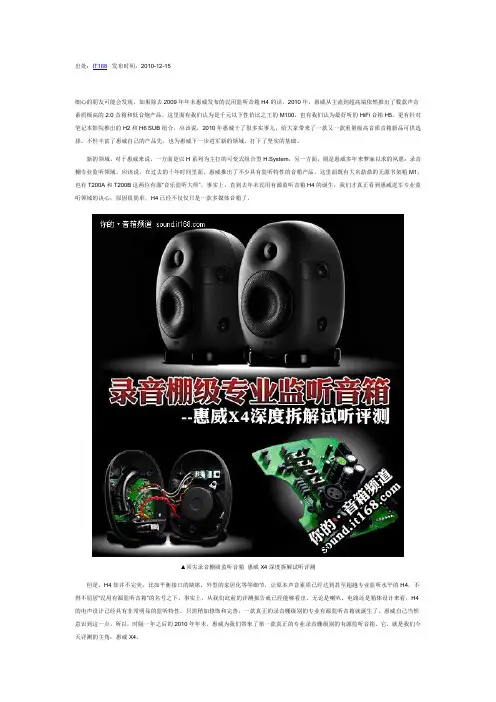

出处：IT168发布时间：2010-12-15细心的朋友可能会发现，如果除去2009年年末惠威发布的民用监听音箱H4的话，2010年，惠威从主流到超高端依然推出了数款声音素质极高的2.0音箱和低音炮产品。

这里面有我们认为是千元以下性价比之王的M100，也有我们认为最好听的HiFi音箱H5，更有针对笔记本影院推出的H2和H6 SUB组合。

应该说，2010年惠威干了很多实事儿，给大家带来了一款又一款重量级高音质音箱新品可供选择。

不但丰富了惠威自己的产品先，也为惠威下一步进军新的领域，打下了坚实的基础。

新的领域，对于惠威来说，一方面是以H系列为主打的可变式组合型H.Sy stem，另一方面，则是惠威多年来梦寐以求的夙愿：录音棚专业监听领域。

应该说，在过去的十年时间里面，惠威推出了不少具有监听特性的音箱产品，这里面既有大名鼎鼎的无源书架箱M1，也有T200A和T200B这两位有源“音乐监听大师”。

事实上，直到去年末民用有源监听音箱H4的诞生，我们才真正看到惠威进军专业监听领域的决心。

原因很简单，H4已经不仅仅只是一款多媒体音箱了。

▲顶尖录音棚级监听音箱惠威X4深度拆解试听评测但是，H4却并不完美；比如平衡接口的缺席，外型的家居化等等细节，让原本声音素质已经达到甚至超越专业监听水平的H4，不得不屈居“民用有源监听音箱”的名号之下。

事实上，从我们此前的评测报告就已经能够看出，无论是喇叭、电路还是箱体设计来看，H4的电声设计已经具有非常明显的监听特性。

只需稍加修饰和完善，一款真正的录音棚级别的专业有源监听音箱就诞生了。

惠威自己当然意识到这一点，所以，时隔一年之后的2010年年末，惠威为我们带来了第一款真正的专业录音棚级别的有源监听音箱。

它，就是我们今天评测的主角：惠威X4。

如果说惠威此前推出的H系列以及H.Sy stem是将监听技术融合入民用家居环境的产品，那么惠威X系列专业箱将拉开惠威进入专业录音棚监听音箱领域的序幕。

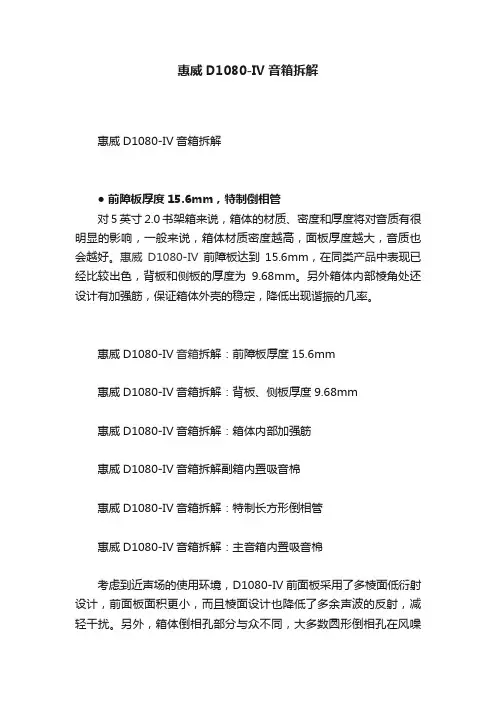

惠威D1080-IV音箱拆解惠威D1080-IV音箱拆解● 前障板厚度15.6mm，特制倒相管对5英寸2.0书架箱来说，箱体的材质、密度和厚度将对音质有很明显的影响，一般来说，箱体材质密度越高，面板厚度越大，音质也会越好。

惠威D1080-IV前障板达到15.6mm，在同类产品中表现已经比较出色，背板和侧板的厚度为9.68mm。

另外箱体内部棱角处还设计有加强筋，保证箱体外壳的稳定，降低出现谐振的几率。

惠威D1080-IV音箱拆解：前障板厚度15.6mm惠威D1080-IV音箱拆解：背板、侧板厚度9.68mm惠威D1080-IV音箱拆解：箱体内部加强筋惠威D1080-IV音箱拆解副箱内置吸音棉惠威D1080-IV音箱拆解：特制长方形倒相管惠威D1080-IV音箱拆解：主音箱内置吸音棉考虑到近声场的使用环境，D1080-IV前面板采用了多棱面低衍射设计，前面板面积更小，而且棱面设计也降低了多余声波的反射，减轻干扰。

另外，箱体倒相孔部分与众不同，大多数圆形倒相孔在风噪控制方面表现都不理想，D1080-IV的第三大改进就是采用了内嵌式的双扩散长方形倒相管。

沿箱体铣开两条细槽，将特制倒相管嵌入其中，大动态下风噪能够得到很有效地控制。

产品：D1080-IV 惠威音箱高、低音单元全面升级mm● 高、低音单元全面升级单元方面一直是惠威的强项，在D1080-IV音箱中，惠威也不忘展示一下最新的研发成果。

音箱使用了型号为LM5N的5.25英寸低音单元，和惠威M200MKII I使用了同一款低音单元，适合近声场环境使用。

低音振膜采用聚丙烯复合材料，在中频方面表现同样出色。

惠威官方给出了-3dB时的低频响应测试数据，可达到53Hz。

惠威D1080-IV音箱拆解：低音单元惠威D1080-IV音箱拆解：LM5N惠威D1080-IV音箱拆解：高音单元惠威D1080-IV音箱拆解：LB-D1080T4惠威D1080-IV音箱拆解：惠威D1080-IV音箱拆解：密封垫高音单元方面，从型号我们可以看出，这是专门为D1080-IV音箱量身打造的。

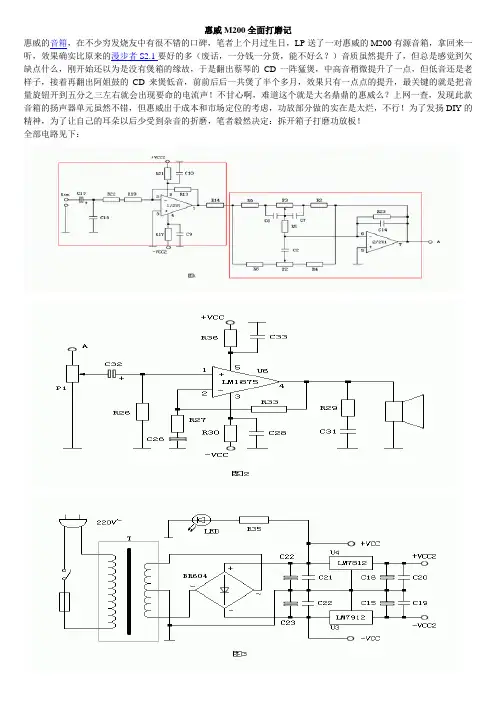

惠威M200全面打磨记惠威的音箱，在不少穷发烧友中有很不错的口碑，笔者上个月过生日，LP送了一对惠威的M200有源音箱，拿回来一听，效果确实比原来的漫步者S2.1要好的多（废话，一分钱一分货，能不好么？）音质虽然提升了，但总是感觉到欠缺点什么，刚开始还以为是没有煲箱的缘故，于是翻出蔡琴的CD一阵猛煲，中高音稍微提升了一点，但低音还是老样子，接着再翻出阿姐鼓的CD来煲低音，前前后后一共煲了半个多月，效果只有一点点的提升，最关键的就是把音量旋钮开到五分之三左右就会出现要命的电流声！不甘心啊，难道这个就是大名鼎鼎的惠威么？上网一查，发现此款音箱的扬声器单元虽然不错，但惠威出于成本和市场定位的考虑，功放部分做的实在是太烂，不行！为了发扬DIY的精神，为了让自己的耳朵以后少受到杂音的折磨，笔者毅然决定：拆开箱子打磨功放板！全部电路见下：元件表见下表，因为左右声道所对应的阻容元件值相同，所以电路图以右声道为样板来讲解，看这个表就可看出相对应的元件标识。

M-200电路元件表LM1875主要性能参数之前这里先简单讲讲电路，M-200的整个电路由图3的电源部分﹑图1的前置音调控制部分﹑图2的后级放大部分组成。

从图中可看出，M-200使用了美国国家半导体公司（NSC）的集成功率放大器件LM1875来完成音频放大，LM1875也算是一款性能优异的单片集成功率放大器件，具有低失真﹑工作稳定可靠﹑外围电路元件少﹑电流负载能力大等特点，其主要电参数见表2。

记得在前些年，此集成块在土炮发烧友中可谓红极一时，大概是由于人们发烧观的飞跃提高，LM1875也逐渐被淡化，但是纵观国内的多媒体音箱，舍得使用LM1875的也是少得可怜，大多是使用TDA2030之类的货色。

LM1875在±30V供电﹑8Ω负载时输出功率可达30W，但由于M-200的变压器提供给LM1875的直流电压只有23V，所以在这里LM1875的输出功率只能达到大概20W。

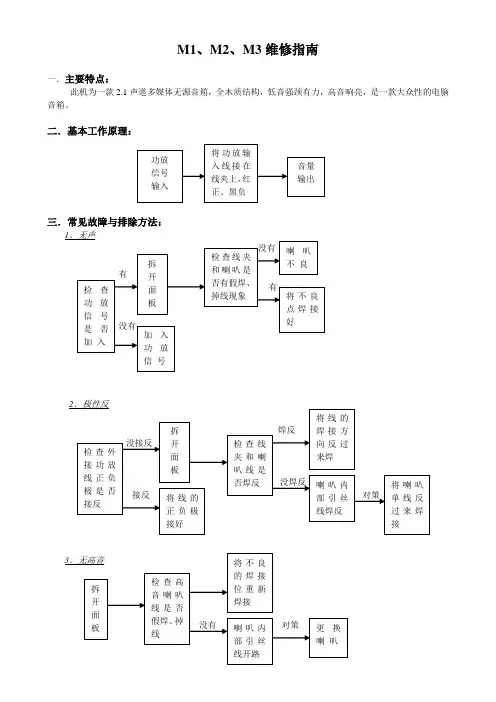

M1、M2、M3维修指南一．主要特点：此机为一款2.1声道多媒体无源音箱，全木质结构，低音强颈有力，高音响亮，是一款大众性的电脑音箱。

二．基本工作原理：三．常见故障与排除方法：5. 拆面板流程图S-80、M1、M2、M3拆面板流程同下面步骤一样。

在拆面板前第一步:先须要具备一把钢板翘刀，翘刀前面比须要锋利；第二步:将机身倒放，脚垫朝上；第三步:将翘刀朝底部正对脚垫位面板与木箱结合处的细缝用力朝下敲打一下，拿翘刀的手必须要将翘刀拿紧，不能前后移动，以免翘坏木箱和面板，翘刀插入面板后慢慢扳动，不能用力过猛；第四步:将角翘松动后翘刀换入另一个角，四个角都按照第三步方法操作。

S-80维修指南一、主要特点：此机为一款2.1声道多媒体有源音箱，全木质结构，低音强颈有力，高音响亮，是一款大众性的电脑音箱。

该机为双电源（±17V）供电，高音采用TDA2030作为功放，低音用CHN4558作为前级运放，功放采用TDA2030，静音采用4053。

输出功率大，散热性良好。

二、基本工作原理：1．信号流和方框图2．号流和工作原理信号经输入插座分为两路加到总音量控制电位器VR1，经调节后到高音电位器VR2，实行高低音调节，再直接将信号送到电子开关IC4053的2脚和12脚，由14脚和15脚输出分别到U202、U203的第一脚，放大后从第四脚输出左右声道。

低音信号是从R、L声道音量电位器后取出的，得到的低音信号加到运放IC4558，处理后加到低音电位器，然后送至IC4053第6脚，由第4脚输出送至低音功放IC U204的第一脚以放大从第四脚输出。

此电路中TDA2030为双电源（供电±17V）供电，第三脚为负电源，第五脚为正电源。

检测此类型供电的功放块时，只要用万用表测试其第四脚有无电压，只要有电压（不论正负、高低）就说明此功放块已损坏。

3．待机开关工作原理此机型有待机功能，在打开总电源后，待机开关正电源与R238导通，指示灯为微亮；另一脚经R237电阻限流后与地相通，C4053第6脚为低电平，实行静音状态。

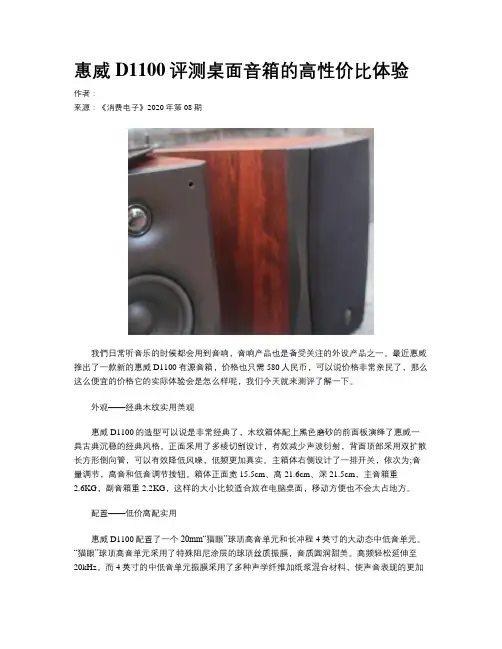

惠威D1100评测桌面音箱的高性价比体验作者：来源：《消费电子》2020年第08期我們日常听音乐的时候都会用到音响，音响产品也是备受关注的外设产品之一。

最近惠威推出了一款新的惠威D1100有源音箱，价格也只需580人民币，可以说价格非常亲民了，那么这么便宜的价格它的实际体验会是怎么样呢，我们今天就来测评了解一下。

外观——经典木纹实用美观惠威D1100的造型可以说是非常经典了，木纹箱体配上黑色磨砂的前面板演绎了惠威一具古典沉稳的经典风格。

正面采用了多棱切割设计，有效减少声波衍射，背面顶部采用双扩散长方形倒向管，可以有效降低风噪，低频更加真实。

主箱体右侧设计了一排开关，依次为;音量调节，高音和低音调节按钮。

箱体正面宽15.5cm、高21.6cm、深21.5cm，主音箱重2.6KG，副音箱重2.2KG，这样的大小比较适合放在电脑桌面，移动方便也不会太占地方。

配置——低价高配实用惠威D1100配置了一个20mm“猫眼”球顶高音单元和长冲程4英寸的大动态中低音单元。

“猫眼”球顶高音单元采用了特殊阻尼涂层的球顶丝质振膜，音质圆润甜美。

高频轻松延伸至20kHz。

而4英寸的中低音单元振膜采用了多种声学纤维加纸浆混合材料，使声音表现的更加准确自然。

折环则采用了高顺性耐疲劳天然橡胶，能有效提升中低频质感，瞬态响应更佳。

其长冲程大功率线性位移设计更能够延伸低频响应，提升单元的大动态输出能力，降低了失真。

而看似传统的惠威D1100却有着先进的输入方式，它支持同轴、光纤以及线路输入，可以链接PC、超薄电视等音源设备。

更支持高效5.0无线蓝牙输入，适配各种智能移动设备直连。

惠威D1100内置了高效低失真数字功放模块，同时配备宽电压开关电源，双声道最大输出功率可达62W，输出完全满足桌面音响的需求。

听音体验——表现不俗完全满足桌面需求个人感觉比较高低音较为平衡，音色纯正圆润，高音清晰透彻，不刺耳，中音纯厚点，中规中矩，低音混然弹力，震撼力稍逊一筹。

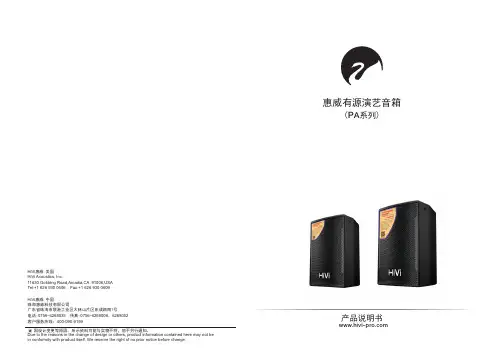

(P A 系列)HiVi 惠威.美国11630 Goldring Road,Arcadia,CA 91006,USA Tel:+1 626 930 0606 Fax:+1 626 930 0609HiVi 惠威.中国珠海惠威科技有限公司广东省珠海市联港工业区大林山片区东成路南1号电话:0756-******* 传真:0756-*******、6268052客户服务热线：400-090-9199HiVi Acoustics, Inc.因设计变更等原因，所示资料可能与实物不符，恕不另行通知。

in conformity with product itself. We reserve the right of no prior notice before change.惠威有源演艺音箱产品说明书重要安全注意事项和符号说明双重绝缘或加强绝缘结构的Ⅱ类器具。

小心触电，非拥有相关资质的人员请勿擅自开盖维修。

该标记标示危险的带电端子,当将外接电线连接到这种端子时，必须由“受过专业培训的操作人员”进行连接，或使用可进行安全连接的特制引线或电线。

1、阅读这些规定。

2、保存好这本使用手册。

3、注意所有警告。

4、遵守这些规定。

5、可使用软布及风枪进行清洁。

6、要注意不要形成热风循环。

7、通风孔不要覆盖诸如报纸、桌布和窗帘等物品而妨碍通风。

8、不要安装在热源附近，尽可能保证环境气温在35度以下使用。

9、保护电线防止被踩踏或挤压，尤其要注意插头、电源插座及其连接设备处。

10、通电前必须确保供电电压符合该设备的要求。

11、器具耦合器或者电源插头作为断开装置，应保持能方便地操作。

12、设备不得遭受水滴或水溅，不得放置诸如花瓶一类的装满液体的物品。

13、设备上不要放置裸露的火焰源，如点燃的蜡烛。

14、长期在潮湿环境下使用本设备，会加速设备内部元件的老化，降低产品的 安全及使用寿命。

15、音箱长期不使用时，一定要将电源线拔掉，同时取出无线话筒内部电池； PA 系列有源DSP 卡拉OK 音箱是惠威专业音响全新推出的一款专业有源二分频全频音箱，其中两只低音单元，由锥形纸盆和高密度阻尼泡沫棉折环构成，大大延长单元的使用寿命，四只高音单元，高频清透明亮，提供更广阔的声音范围，拥有性能优越的单元设计，PA 系列卡拉OK 音响自带APP 控制和遥控设置，内置蓝牙、无线话筒和效果器，FM 收音、乐器输入、专业、家庭、会议及户外演绎，功能齐全，配一台点歌机即可完成一整套的KTV 系统，智能化操控高效化搭配，适用于各种商用或家用的应用场所。

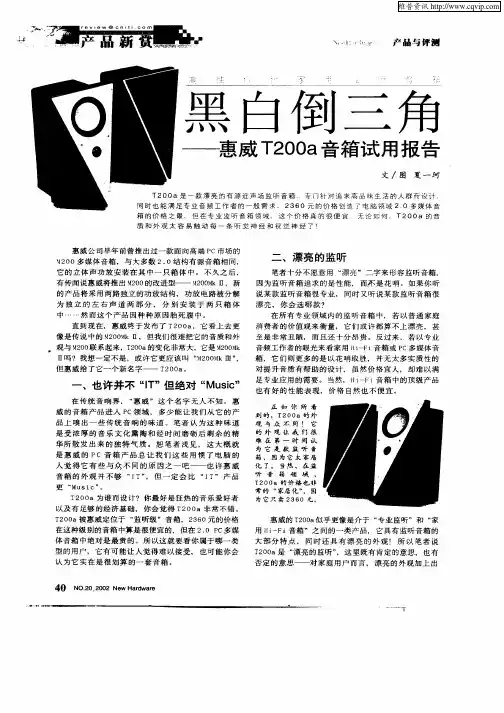

中性、平衡的声音——惠威T200a音箱彻底剖析TestIqepoel:中性◆平衡的JI|青惠威Tl~00a音箱彻底剖析●今生当我坐在电脑前动手开始写这篇文章时,新的一天伴随着此起彼伏的鞭炮声热热闹闹地降临了.这是大年初五的凌晨,一年中最最热闹的一个凌晨我早已不记得是从哪一年开始的,初四夜里到初五凌晨的鞭炮声通常都会赛过大年夜(根据阴历的算法,实际上今年是没有大年夜的姑且这般论之吧),成为本城最具”火药昧”的一个夜晚此时,我刚刚在cD—R0M的碟仓里放卜了张唱片几秒钟之后,Mediaplayer的界面出现在了显示屏上再接着面前这对黑白相问的有源音箱里传出了轻轻的乐曲声顿时,我仿佛被带离了这个夜幕笼罩卜,喧嚣的都市,来到了一个为音乐所包围的国度.回想起大年夜的那一刻,窗外同样是隆隆的鞭炮声,而我坐在索尼的那部监视器前,一张名为《站台》的DVD影碟陪伴着渡过了又一个除夕.如果您跟我一样有过在农村生活的经历,恰巧又生在那个年代,那么,对这样一部电影一定会产生某种共鸣的.两个不同的夜晚,我在做不同的事,相同的只是窗外的鞭炮声(但密度和响度却有所不同),还有陪伴着我的那对有源音箱——惠威T200a有源音箱我没有用自家的音响来重播DVD,监视器上的两个大耳朵”(索尼的这部监视器配备了可拆卸式的二分频音箱及可20035匝酉蠲口39{骞IuJnlJIp『[=]l选择打开/关闭的功率放大电路)也没出声,用上的就是这对T2OOa.从来没有花过这么长的时间.这么认真,又这么不厌其烦换来换去,分别在DVD机和电脑上仔细聆听过一对有源音箱.其实,当初我将它抱回家也仅仅是想趁着假期里试听一下,顺便写篇器评交差了事的.电脑上的有源音箱对我来说,实在是”聋子的耳朵”——摆设我早已过了到网上去下载MP3的年纪,就算是有这种想法,至多44k的同速(这是我在家里遭遇到的最快的网速)也难成全于我.半年前,当我将原先用的那对DTBO999换成惠威M20L时,仅仅是看中了后者的2.1路设计.小巧的卫星箱可以让我那凌乱不堪的写字台腾出稍多一些的空间.因此,现在每次除了WiMows 启动后它跟着长长”哼”上一声外,大部分时问它都又回复在了沉默状态.基于此,每次当我看到它时.心里多少都有些于心不忍,劳动人民出身的我,最见不得的就是白白糟蹋了好东西不过,这次T2OOa的出现彻底打破了这种宿命.在长假的前几天里,它是我所使用到的频率最高的一对音箱T200o的由来两年前,我曾在惠威的试音室聆听过它的第一对有源音箱——M20O,给我最大的震撼在于即便是制作有源音箱,发烧音响厂家和那些做电脑配件的厂家其设计思路是完全不一样的,这就好比你不可能让索尼去生产Hi—Fnd级的放大器.排除技术实力上的差别,它们看待事物的角度也是截然不同的-这种观念上的区别最终就会影响到制品在设计理念,制作工艺,用料等等各个方面.这,也间接地促使我在后来换有源音箱时将目光投向了惠威.至于T2OOa,我最初的印象应该是M200的升级型号,甚至于还没有看到实物前我都已经在想象它的外型了.事实呢?隔着未及褪去的白色防尘布,我隐隐约约感觉到它与我的想象有着不小的距离.呈倒三角状多面体形的外观设计突破了传统的音箱造型,揭开防尘布细外,原来它与前几期中介绍过的T600似乎更有渊源.对比强烈的黑白两色构成了它的主基调,左右两块三角形的面板为钢琴漆打造,在光线的折射下呈现出一种成熟的美感;安装了单元的正面板似是铝材制作,富有现代气息.看上去最为简单的两种颜色,搭配起来却让人有意想不到的视觉效果.将它们捧出纸箱时,明显感觉到两个音箱是一样重的,这似乎在暗示我,那可不是惯常我们见到的一主一副的设计难道|兑,它们会是两个完全一模一样的音箱?确实如此,惠威在1200a的身上看来真的是花费了一番血本的.从电源,放大电路开始,它们都是独立设置的,我不记得还有哪对有源音箱会采取这种方式,也不清楚惠威是否会单个零售12O0a?若果是如此,一气买上它五个,加部双解码的DVD机就能构建成一套所费不多,却是五声道等功率输出,单一形式音箱的家庭影院组合唯一麻烦或许在于五声道的音量控制上,但只要将五个音箱的音量调整到同一适当位置,再分别调整DVD机上的环绕声电平也就迎刃而解.这一下,我对T2OOa是耍刮目相看了.于是,又到惠威的主页上去查找有关资,旨效尚能符台监听要求的有源音箱,惠威锁定的恰好就是这块尚待开发的”处女地.”买的不如卖的精,作为用家的我不得不承认厂家的前瞻性的目光.只有看得更远,才可能有更美好的前景,惠威立足音箱领域,但不局限于发烧音箱,在其强大的研发实力的支持下,善于开拓周边市场,无愧于音响业中的精英另外,我也知道了”T200a”这一型号的来由,其中的”T”代表了三角Tri几何型构造音箱系列”a”则是active(有源)的意思.顾名思义,惠威还有个被动式(无源)的]’200同步面世从外到里,全解剖T200a前障板的造型当然不仅仅是为了漂亮它在维持足够大的内容积时又可缩小障板的辐射面积,保证能够拥有充足的低频响应.不规则的障板设计改变了各反射面的反射轨迹,既能降低音染又得以抑制箱内的驻波谐振.单元的排列上,五英的jN镁台金长冲程防磁中低音单元位于上方,一英寸的TM1A T灭然纤维编织球顶高音位于下方,之间以两路阴阶24dB/oct 分频.绕至后背,可以看到外露的散热器占去大约1/2的空间.想必是出于监听的考虑吧,操作部分并无常见的高低音音调调整之类,好在就算是那些接驳电脑使用的普通用户,通过WindowsMediaPlayer之类的播放软件附带的音调控制也能完成相应的操作,因此并无大碍.输入端有两组,平衡与RCA单端各一,紧挨着的是音量调整.有平衡输入的好处在于比较适用于一些专业设备的连接,作为一款近场监听设计的音箱这不仅仅是个”噱头”,同样具有现实意义在散热器的下方是电源开关,它与电源线在一起缩短了线路的路径再下边是一个低音反射孔.后置了电源开关,叉如何知道它的工作与否呢?其实在前障板高音单元的下方有个蓝色的L即指示灯,就算是隔着面网电能看个一清二楚.卸’FT200a的后背,里边排列得满满当当,正所谓是”麻雀虽小.五脏俱全”.透过图片,由左至右(即由下至上)一一数来:它们依次是交流输入,电源,后级放大,滤波及前级的运算放大交流输入部分非常简单.--4’块线路板上串接了麻省虽小.脏惧全.电源和盐电路都集中在遘琏背板的内侧面2OO3s匝巫目墨41目日御哥喜IuJ厂]I『[=]电源开关和防止过载输人的保险丝.接下来是电源部分.从标贴来看这个75V A的变压器是惠威特意为T2OOa订制的.虽说井非音响上常见的环形变压器,但我想可能是出于安装的考虑.相对而言E型变压器方方正正的外型会比较容易安置,况且论”个头”都已足够下一部分是电源滤波与后级放大.惠威采用r方便拆卸的接插件与前后端进行连接,这种分离式的接诘对日后的维修会有益处.两个105℃,25V耐压,10000¨F的滤波电容绝非名牌,,玎不过用在有源音箱上肯定是”前尢古人”了(至于说”后无来者”可能要看惠威以后是否还会有更高级的有源音箱面市了).绝大多数中价位武声道¶放大器的配置也不过如此吧!滤波后交由整流管工作,其中的一部分电源还需供给最上方的前级运放使用.惠威在T2OOa中用到了一款相当老,又相当有…】碑的运放——5532,它的特点在于声旨温暖醇厚,驱动力强劲.末级功放部分为一对桥接互挽推动的【_Bt3886TF,它是美国国家半导体公司(NS)推出的～款高素质的音频用68W晶体管,具有专利的SPIKE瞬时温度骤失保护电路,过压,欠压,过载保护以及监视晶体管安全工作区域的保护功能,同时还有淡人,淡出静噪模式.每个LB13886TF在+ljv电压时的功率输出大约在20W左右,互挽推动就能达到40g’的输出.与惠威在说明书上的标汪完全一致.最上方是它的前级运放部分.拥有两组输人以及一个旋转式的碳膜电位器,惠威对后者进行了接地处理,相信能够起到～些抑制噪声的作用.剥开吸音棉,是T2OOa的分频电路.每个单元都有一个由电阻,电容,电感组成的分频电路,彼此独立,从而构成两路四阶24dB/oct的分频网络.由于惠威的设计师为TM1A-T单独设计了一个音室,而BI5N的后方也被用金属屏幕罩所围住,惟有透过前障板来拆卸喇叭单元了M5N采用了耐高温无涡流损耗的Kapton音圈骨架和sV线音圈,屏蔽型的磁路系统,长冲程设计.惠威特有的SB(D对称磁场驱动技术可改善单元的控制特性降低失真音色则丰满有力,特别善于表现人声.根据我手头掌握的资料,这款单元适用于小型二分频5vA+15v的E变压器.提供7充足的滞储§反射式音箱,它的频响曲线自1O0—1O00Hz之问非常平坦,而在约一4dB时的低频延伸可以达到50Hz,这对于一个五英寸口径的单元已经是很不错的指标了.标称的87dB灵敏度看似低了些,好在用于近场监听,40B’的内置功放,音压绝对足够.T1A—T采用德国制的天然纤维球顶振膜,即俗称的”软球顶”,优点在于音色甜美,细腻.高性能的钕铁硼磁体,三明治防磁结构能有效抑制磁漏,耐高温的铝台金骨架及铜包铝线音圈具备了较大的功率承受能力同样.它所标示的频响曲线也非常出色,在1000—20000Hz:2间相当顺滑.平衡度是一绝在我彻底解剖了T2OOa之后,就已经下定决心要善待这对近场监听/多媒体有源音箱.十各10000F的潞波电窖供单个声道使用毫疑问是寸大手笔下是,大年夜的那天就在我忙着为后七天做准备工作时它也开始了”蠼机”的历程.由于家中的监视器是xssc制式的,为r接收有线电视我特意买个附带调谐器和PAI制转NTSC制的”制转器”.在制转器的后背,一头是射频输人,另一头是RCA的输出.我将它调整到音乐台,然后将T2OOa的音频输入与制转器的输出相连,一整天,只阁其声不见其影的电视节目就始终在耳边回荡.这种情况延续到了晚饭后,那个年年都有,年年让人骂不停的春节晚会上就算是单声道,频带又非常窄的电视伴音,T2OOa电已初露峥嵘.相比监视器上的随机音箱,它很显然有着声底厚实,动态大的优点,人声变得骨肉丰满,音乐的动感也进一步得到了凸现.这一点在我后来播放《站台》这张DVD影碟时更为显着, DolbyDlg1tal2.0的声轨,前方音场的展现象模象样.尤其是空旷的外景,居然有着宽广的空间感经过几的爨炼后,1200a的声音日渐趋F成熟,相比以前的D系列,我觉得它要容易”煲”得多;它中性的声底确实能扮演好监听音箱”的角色,各频段间的平衡度拿捏准确,并且可以谠每灭都有所进步,想来也符合惠威的设汁初衷还记得以前M200总给人以音像前倾,刻意强调高频响应的印象,现在的T2OOa则荡然无存,在表现钢琴的华丽音色时,它显得富有质感,晶莹剔透有着一股现代气息,小提琴作品的演绎则显示出其清晰,硬朗的声音风格它的低频响应对比一些高级的监听音箱肯定会要逊色些,怛却非常干净,瞬态反应也极佳,就算是同类型低音反射式的书架箱也未必能与之旺敌,我想这和功放电路的质素也有着很大的关系,箱体内塞满的吸音棉改善了阻尼特Tes七Repopt对a8嘶TF岍接§挠驱动辅功率选40W性,应该也有正面的助益,用它来播放?些电子乐的演奏时就呈现出足够的力度感和良好的低频弹陛.而在试听人声作品时,它的声音较为浑厚,细密,高音区洪亮而叉激情澎湃.话又说回来,也许是出于监听设计的考虑T2OOa的总体音色还算是比较平淡的,特别相对于惠威其它着名的H1F音箱系列而言,隐约间会觉得动听程度上有所减弱.不过,我想,只要摆正心态,以”监听的眼光来看待,这样的个性还是可以接受的结论客观点说,T2OOa是款介于顶级多媒体音箱和入门级监听音箱之间的产品.对于电脑发烧友,恐怕市面难以再找到声音比它更好,又能维持在2300元左右商低音的分频糖昔自独的有源音箱;而对于那些手1.算组建电脑音频工作室,又不可能花费巨资去选购高档监听音箱的用户,T2OOa同样也是冉好不过的选择了.这是我五天来试听后得出的结论,相信也是惠威设计这款?200a的初衷.我不能说已经将它所有的潜力挖掘至尽,但大致上也了解了近七,八成,卡日信越往后它的表现必定会越发出色:我估计它在横跨电脑/A V发烧友的领域中会非常受欢迎想想现在有多少人在网络上谈论音响,他们可能都会是潜在的目标消费群不信?那就过上几个月,再到同上去查看一下它的反响吧!一。

音响面板拆卸大全1.大众，有专用的钥匙叉进就可以，，没有也可用美工刀。

2.棱帅，直接拉出外筐，起下螺丝就可以。

3.中华，，从排挡那里开始撬开桃木，，在起下螺丝，，往上拆。

3.本田2.3，在面板框上边有个电子表，它的后面有个螺丝，须将电子表拿下，再将大面板框撬下，就可见主机螺丝，拆下即可．4.颐达：1先把仪表台上面的四方行的盖子撬开。

2把音响的主机装饰框从下面撬开。

3拆除主机两边的四个螺丝，就可以了。

5.飞度1.5 CVT更换音响拆装方法1）.拆下副手侧工具箱，断掉三根空调拉线 >2）.拆下变速箱护板（下面是油箱/注意）取下水杯槽。

3）.取出烟灰缸。

4）.取下烟灰缸护板，拔下点烟器插座5）.烟灰缸护板内侧上方对称又两个螺丝，向上固定着中央音响面板。

6）.用较长的平头改锥，从工具箱（空调拉线）伸进去打开音响面板右侧两个卡子，平均用力，中控板和空调旋钮会一起弹出。

小心取出主机和主机下侧的空调拉线，（此前的操作应在断电3分钟后进行）更换主机后按相反顺序安装！安装变速箱护板前应用胶带缠好起到保护作用，施工时嘱咐工人所有改锥应该用绝缘胶带缠绕（防止短路）选购音响时必须注意，此车电平是80A的，重负荷不应超过！1.拆主机时须用胶带保护中控板，就被划的个烂岌岌2.原厂主机下方储物盒不可从外部摘下（后面有螺丝）正确的方法应该是音响面板和空调旋钮是一体的应一起拆下3（关键）接攻放火线最好让4S店干，如实在没有条件准备解码器方可施工，必须断开电源3分钟（原车有继电保护）才可操作。

应接到主保险前欧的车就因为没断电，主保险烧了。

6.别克凯越现代索娜塔都是直接从下面撬开。

7.本田2.4先把排挡框拆下里面２个螺丝拆下香烟缸拿下来里面２个螺丝拆下香烟缸拿出来储物和拆下上面面吧拆下．就可以看到所以螺丝拆下主机拉出来OK!8.丰田花冠,撬出音响饰框,连同中央风口一起,可见音响下方有4颗螺丝固定,起出直接向前拉出即可.9.威弛,仪表上有一棵螺丝那掉，，直接橇开饰板就可以的10.威资,橇开音像外饰板，可以在橇开上饰板一点有2棵螺丝主机下面2棵螺丝就可以那下机头了。

经典惠威有源音箱拆解
惠威音响在国内的口碑还不错，近日入手了一部惠威M200MK2有源音箱，忍不住手痒，拆开来看看。

主音箱全图，酷酷的外形。

拆前级运放就从三个金色旋钮开始。

拆前级运放部分从三个电位器这里入手，三个金色旋钮直接往外拔出来，就看到图上的螺帽固定整个前级运放板，用深一点的10mm套筒能扭开螺帽，然后把低音单元拆下来后，就可以从里面拿出电路板了。

前级运放电路板，这是从后面拆了背板照的。

拆除后面的金属散热板后可以看到100W的环牛。

固定在金属散热板上的运放芯片LM4766T。

2只10000UF电容，不知道换15000UF有没有效果。

犹豫中。

低音单元上的标识。

拆出来的前级运放板，三个密封的电位器。

前级运放NE5532P，旁边可看到两颗红色的WIMA电容。

拆下来的NE5532P。

准备替换的AD827JN运放芯片，不知道真假，有了解的朋友告知一声。

OPA627BP及单转双转接电路板。

换上OPA627后的效果。

大体积的３.３UF电容来个特写，不知是否真货呀。

换上电容后的电路板。

整体效果。

华硕Xonar D1。

背面。

拆解不见不散LV510音箱（附照片）不见不散LV510音箱外形
第一步：用电吹风加热面板
第二步：用起子撬开面板
露出四颗螺丝
第三步：把四颗螺丝卸掉
第四步：取下上盖，露出下面黑色的内盖。

第五步：卸掉黑色内盖上的四颗螺丝，带有散音孔的后面盖即取下。

白色的就是电池。

最后取下后内盖，露出液晶面板和喇叭。

如果继续的话就把电路板拆掉了。

拆后感，此音箱外观小巧，有一种讨人喜欢的感觉。

但是内里做工一般。

插卡的插槽设计不合理，卡插进去后在外面摸还是刮手。

尤其是电池，这种消耗品藏在里面也就算了，还整的容量这么小，想找个替代品都是个问题。

我本想用照片里的手机电池替换，但是尺寸不行，除非把它原来的电池槽往外阔，要么就另想办法。

或者使用外接电源，或者想法配电池，又或者扔进垃圾堆。

如果有网友看见我写的东西，并且找到了替代的电池请说一声。

谢谢。

发自“内心”的声音：惠威M200音箱拆解
寂寞在唱歌
【期刊名称】《《微型计算机》》
【年(卷),期】2005(000)017
【摘要】在《微型计算机》上看多了介绍音箱产品的文章，大家难免想知道多媒体音箱的内部结构到底是怎样的？质量优秀的音箱和一般音箱相比在结构与用料上有什么差异？音箱的工作原理与结构是怎样的呢？带着这些疑问，让我们一起来解剖一款经典产品——惠戚M200，以探索音箱内部的秘密。

【总页数】2页(P126-127)
【作者】寂寞在唱歌
【作者单位】
【正文语种】中文
【中图分类】TP334.7
【相关文献】
1.惠威M200,接近HIFI的多媒体音箱 [J], 李健
2.惠威D1080IV音箱桌面好声音 [J],
3.惠威的王者之音从M200到M200MKⅢ原木豪华版音箱 [J], 任云
4.发自"内心"的声音惠威M200音箱拆解 [J],
5.桌面上的演奏家惠威C1200有源立体声音箱评测 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。

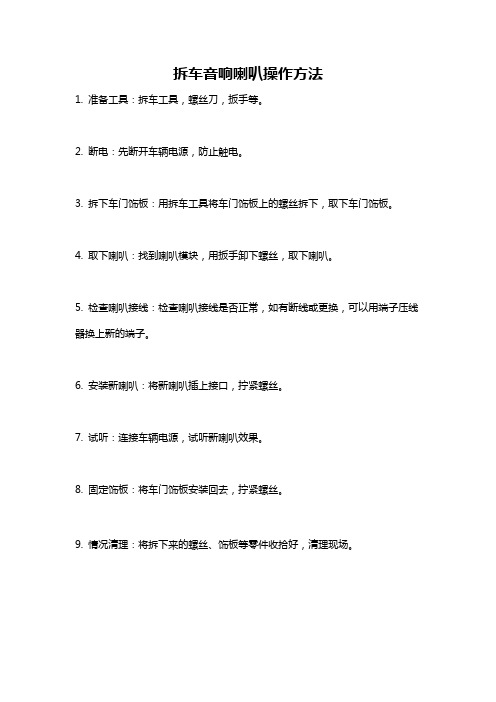

拆车音响喇叭操作方法
1. 准备工具：拆车工具，螺丝刀，扳手等。

2. 断电：先断开车辆电源，防止触电。

3. 拆下车门饰板：用拆车工具将车门饰板上的螺丝拆下，取下车门饰板。

4. 取下喇叭：找到喇叭模块，用扳手卸下螺丝，取下喇叭。

5. 检查喇叭接线：检查喇叭接线是否正常，如有断线或更换，可以用端子压线器换上新的端子。

6. 安装新喇叭：将新喇叭插上接口，拧紧螺丝。

7. 试听：连接车辆电源，试听新喇叭效果。

8. 固定饰板：将车门饰板安装回去，拧紧螺丝。

9. 情况清理：将拆下来的螺丝、饰板等零件收拾好，清理现场。

惠威M200终极打磨篇惠威M200——将HIFI概念引入多媒体。

M200的音质算HIFI么？也许有人并不这么认为吧。

但是M200的宣传几乎和HIFI产品并无二致，让人们知道原来多媒体也能追求HIFI，这个概念几乎创造了一个全新的市场，建立了一个将HIFI系统与多媒体直接相连的舞台，同时也给HIFI厂商以新的契机，惠威和M200的影响不可磨灭。

惠威M200高音清脆而柔顺，有绵绵延伸的美感，中音的声音通透顺畅，温暖丰润。

低音则变得更加干净利落，非常结实。

由于以前笔者是Bass手，所以对音箱的低音还原部分要求比较高，大部分多媒体音箱都无法还原出电Bass应有的结实而又弹性十足的颗粒感。

尽管M200在这方面尚不能完全满足笔者的挑剔要求，但是在市面上有售的多媒体音箱中绝对是首屈一指。

M200低音部分的另外一个特点就是很暖，尽管它下潜不是非常深，但是决不作假，听起来很舒服，不发散。

拖了好久终于下定决心对M200下手了，偶基本上按照循序渐进的原则，分步打磨，对比每步磨机对箱子音质的改善，力求达到比较优良的效果。

第一步初磨，还是基于M200原有电路打磨，没有对原电路做大的改动，换掉所有的电解电容和大部分无级电容，加上运放插座用于更换运放，去掉输入耦合电容。

保留原有囊舻鞯缏贰?拆机，从背板开始，牛太小了.... -_-背后看进去，用料实在一般，而且内部空间也不充裕，拆进去前刚听了一段时间，拆进去牛和散热片都还很烫拆开后的螺丝和旋钮，背板6个，电路板固定2个。
