通用2.1声道有源音箱电路图分析及维修方法

TDA2030的2.1声道功放电路的制作TDA2030的2.1声道功放电路的制作成本：20元•人气：341•器件：TDA2030 NE5532•难度：2•得分：74分翻译：蔡国瑞原文该电路是一个完整的2.1声道低音炮功放电路。

使用两个卫星音箱和一个超低音音箱的2.1系统，广泛用于电脑功放。

该电路该电路分为3个部分：电源，功放，立体声功放和低音放大器（低音炮）一、电源部分电源是对称型的，使用12伏的双输出3A电流的变压器。

我建议在开关变压器之前使用熔断器。

B1是一个桥式整流器至少是100伏/ 4 A。

滤波电路由电容器C1，C2，C3和C4组成，电解电容用4700μF 的值。

电源运算放大器的高通滤波器，采用三端集成电路 7812和7912供电。

二、卫星功放电路左声道和右声道是完全一样的，让我们来看看左声道：L-IN是音频输入插孔，音频通过C20，电位器调节音量，电位器使用一个10K 双联电位器，可以同时调节两个声道。

R19/C22，有助于提高信号的高音。

音频通过电容C21经过IC6 TDA2030集成放大后从4输出。

电阻器R17和R16负责反馈，所以通过改变R17的值，可以增加或减少增益放大器。

R20和C23组成扬声器的网络补偿电路。

三、低音炮电路信号来来自R15左声道和R10右声道送到运算放大器1 IC4A 的3脚（NE5532），从而形成一个6倍的前置放大器来放大信号。

C9，C10和R10构成一个200Hz低通滤波器。

然后通过音量电位器送到IC3的1脚，通过发到后驱动超低音音箱，电路原理图元件布局图PCB图底面丝印图IC图2.1功率音频放大器组装零件清单 - TDA 2030器件型号电阻1/4 W 5％R1，R14，R2010 - 棕，黑，棕，金R222K - 红，橙，红，金R3，R5，R10，R11，R15，R1910K -棕，黑，橙，金R4，R8，R9，R16470 - 黄，紫，棕，金R6，R12，R1733K - 橙，橙，橙，金R7，R13，R18 4.7K - 黄，紫，红，金P110K - 电位器- 音量调节低音放大器*P210K - 双电位一般体积*C1，C2，C7，C10，C14，C15，C17，C21，C23100nF - 100n，104，0.1 - 聚酯电容C3，C44700μF/35v - 电解电容C5，C6，C8，C12，C13，C18，C19，C2010μF/25V电解电容C9220N - 220N，0.22，224 - 聚酯电容C1147μF/25v - 电解电容C16，C22的2n2，2n2 - 222 ，2200 - 电解电容或陶瓷半导体IC3，IC5，IC6TDA2030A - IC功率音频放大器IC4NE5532N - 双运算放大器IC17912集成电路负电压稳压器 - 12V IC27812集成电路正电压稳压器+12 V B1全桥100V 4A：GBU606连接器和函数L-IN连接器2端子音频输入左声道L-OUT连接器2端子音频输出左声道R-连接器2端子音频输入左声道R-OUT连接器2端子音频输出右声道SUB连接器2端子音频输出低音炮AC三针连接器，用于变压器J1，J4，J5，J6，J7电线 - J12MM J2电线 - J5MM J3电线 - J7MM 变压器：双12V 3安培，电线，印刷电路板，散热片等。

通用2.1声道有源音箱电路图分析及维修方法一、电源电路（图纸的最下面部分）：220V市电经过保险管（F 1A），和开关S后进入变压器初级，变压器的次级输出双12V交流，双12V送入由VD1组成的桥式整流电路电路，经过桥式整流和C14，C15（3300UF/25V）的滤波后，输出的空载电压约为正负16V左右（2×12V），即A+为正16V，A-为负16V。

正负16V为三块功放芯片 TDA2030，UTC2030提供电源。

另一路经过R21、R22的降压后，由B+，B-输出约正负12V为低音前置放大和低通滤波器IC4提供电源电压。

在本图纸当中，前置放大的供电并没有采用78/7912三端稳压电路，摩机爱好者在更换两个3300uF电容时，也可以考虑加入LM7812/7912为前置提供更为稳定的工作电压。

二、左右声道放大电路（卫星箱功放电路），因左右声道作原理完全一致。

这里我只以图纸的左声道为例作个介绍。

如图，R IN为右信号输入端，经过耦合电容C23进入音量电位器，（音量电位器有三个引脚，与C23连接的是输入端，输出端也叫滑动端、另一引脚为接地端），调整音量后信号进入由R1/C3组成的高音提升电路，此电路可以提升一定量的高音信号，使声音更加清晰。

尔后信号经过耦合电容C1进入右声道功放，型号为TDA2030的1脚，经过功率放大后，由TDA2030的第四脚输出，推动右喇叭发声。

图中的R7为反馈电阻，R7/R9为决定TDA2030芯片的放大倍数。

因此，调整R7的阻值，就可以调整放大倍数。

R11/C7为扬声器补偿网络。

三、超低音电路。

由左右声道信号经两个10K隔离电阻R5、R6后混合送至C11耦合电容，尔后信号进入IC4 JRC4558的3脚，图中 IC4A为超低音的前置放大器。

R201T将此放大器的放大倍数设置为6倍左右（R17/R18），经过前置放大后，才能保证足够大的驱动电压，获得足够大的音量。

4558的1脚为前置输出，经R19后进入由IC4B、C9、C10、R20组成的低通滤波器。

漫步者R系列2.1音箱工作原理与快速检修方法(附图漫步者R系列大部分型号的2。

1音箱（R201T、R321T、R211T、R301T、R303T等）与此图的工作原理相似，可以作为维修的参考资料。

工作原理，如图纸所示：主要分为三部分。

分别为电源电路、卫星箱功放电路、超重低音电路.一、电源电路（图纸的最下面部分）：220V市电经过保险管（F），和开关S后进入变压器初级，变压器的次级输出双12V交流，双12V送入由VD1组成的桥式整流电路电路，经过桥式整流和C14，C15（3300UF/25V）的滤波后，输出的空载电压约为正负16V左右（U=1.414*12V），即A+为正16V，A-为负16V。

正负16V为三块功放芯片TDA2030，UTC2030提供电源。

另一路经过R21、R22的降压后，由B+，B-输出约正负12V为低音前置放大和低通滤波器IC4提供电源电压。

在本图纸当中，前置放大的供电并没有采用78/7912三端稳压电路，磨机爱好者在更换两个3300UF电容时，也可以考虑加入LM7812/7912为前置提供更为稳定的工作电压。

二、左右声道放大电路（卫星箱功放电路），因左右声道作原理完全一致。

这里我只以图纸的右声道为例，作个介绍。

如图：RIN为信号输入端，经过耦合电容C23进入音量电位器，（音量电位器由三个引脚，与C23连接的是输入端，输出端也叫滑动端、另一引脚为接地端），调整音量后信号进入由R1/C3组成的高音提升电路，此电路可以提升一定量的高频信号，使声音更加清晰。

C1/R3组成高通滤波电路,截止频率大约为200HZ左右；尔后信号经过耦合电容C1进入左声道功放，型号为UTC2030的1脚，经过功率放大后，由2030的第四脚输出，推动卫星箱发声。

图中的R7为反馈电阻，R7/R9为决定2030芯片的放大倍数。

因此，调整R7的阻值，就可以调整放大倍数。

R11/C7为扬声器补偿网络。

三、超低音电路。

2.1音箱(tea2025b)TEA2025B组成的2.1声道板子，对3个音箱进行了改造和维修，音质大有提高。

本功放板采用TEA2025B芯，低音有力、低沉、高音清晰，是自己改装DIY最理想的板子。

由于原电路板预留了超重低音电位器的空间，所以经过改动后在联想音箱前面板上增加了单联50K欧的电位器，用来调节低音音量；总音量旋钮安装在了音箱的后面。

TEA2025集成电路的输出功率由电源电压和负载阻抗大小决定。

既可以构成双声道功放，又可以组成BTL功放。

该电路具有声道分离度高、电源接通时冲击噪声小、外接元件少，最大电压增益可由外接电阻调节等特点，应用于袖珍式或便携式立体声音响系统中作功率放大。

左右声道的输出焊接一个声道3.5MM的插座，用于2个卫星音箱的连接。

TEA2025B原理和使用本功放采用TEA2025B芯，低音有力、低沉、高音清晰，是自己改装DIY最理想的板子。

TEA2025B ,交直流：8-10V电流：800-1.5A双声道功率放大集成电路，该电路具有声道分离度高、电源接通时冲击噪声小、外接元件少，最大电压增益可由外接电阻调节等特点，应用于袖珍式或便携式立体声音响系统中作功率放大。

1.TEA2025主要电参数(1)极限使用条件。

在T.=25 -C时，电源电压Vcc=15 V.输出峰值电流10=1.5A。

(2)主要电参数。

TEA2025集成电路工作电源电压范围为3--12 V.典型工作电压6-9 V。

在Vcc=9 V,RL=8。

Ta=25℃条件下，有以下主要电参数。

．静态电流ICQ 最大值为50 mA,典型值为40 mA。

．电压增益GV 双声道时的最大值为47 dB，最小值为43 dB，典型值为45 dB; BTL时的最大值为53 dB，最小值为49 dB，典型值为51 dB。

．输出功率PO 当THD=10%,P=1 kHz时，双声道时的典型值为1.3 W, BTL时的典型值为4.7 W。

．谐波失真THD 当F=1 kHz，Po=250 mW，RL=4。

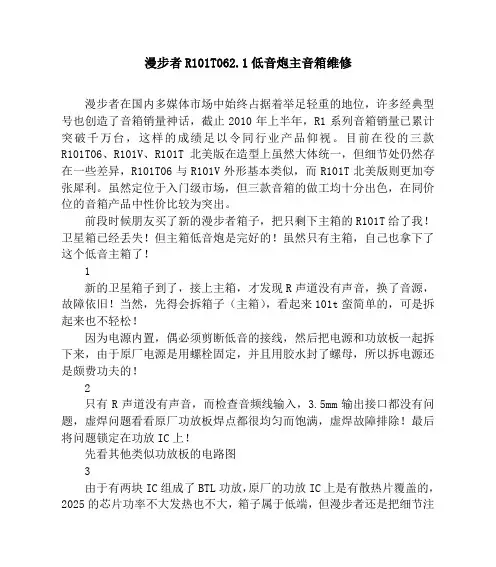

漫步者R101T062.1低音炮主音箱维修漫步者在国内多媒体市场中始终占据着举足轻重的地位，许多经典型号也创造了音箱销量神话，截止2010年上半年，R1系列音箱销量已累计突破千万台，这样的成绩足以令同行业产品仰视。

目前在役的三款R101T06、R101V、R101T北美版在造型上虽然大体统一，但细节处仍然存在一些差异，R101T06与R101V外形基本类似，而R101T北美版则更加夸张犀利。

虽然定位于入门级市场，但三款音箱的做工均十分出色，在同价位的音箱产品中性价比较为突出。

前段时候朋友买了新的漫步者箱子，把只剩下主箱的R101T给了我！卫星箱已经丢失！但主箱低音炮是完好的！虽然只有主箱，自己也拿下了这个低音主箱了！1新的卫星箱子到了，接上主箱，才发现R声道没有声音，换了音源，故障依旧！当然，先得会拆箱子（主箱），看起来101t蛮简单的，可是拆起来也不轻松！因为电源内置，偶必须剪断低音的接线，然后把电源和功放板一起拆下来，由于原厂电源是用螺栓固定，并且用胶水封了螺母，所以拆电源还是颇费功夫的！2只有R声道没有声音，而检查音频线输入，3.5mm输出接口都没有问题，虚焊问题看看原厂功放板焊点都很均匀而饱满，虚焊故障排除！最后将问题锁定在功放IC上！先看其他类似功放板的电路图3由于有两块IC组成了BTL功放，原厂的功放IC上是有散热片覆盖的，2025的芯片功率不大发热也不大，箱子属于低端，但漫步者还是把细节注意到了由背面面板可以看到低音喇叭是由第二块IC供其运作的！卫星箱的是由前面一块IC供其运作（靠近面板的那块）！缺少一个声道，问题就在于前面的第一块功放IC输出有问题了！4怎么检测具体就不在说了，只能用替换法解决故障了！按照原厂芯片型号去电子市场买了2块替代芯片TEA2025（买多一块备用），不贵，具体多少钱后面会交代的！把原厂损坏的第一块YC2025芯片换下，换上良品5裸机试音，ok！声道恢复正常！但是好事多磨，当我把主板电源装进箱子再试音的时候，发现R声道又没声音了，这下有点无计可施了！检查替换的IC焊脚，焊点没错，焊锡均匀，没有短路的迹象！一切好似陷入了困境，R声道还是有问题，说明这对用了多年的101t 问题远不止IC损坏这个问题的！只好又从头检查！最后目标放在R101T的线控上，因为一开始没有注意这个作为“中继器”的线控！所以忽略了这个音源输入的第一点！拆开，很是小巧的一个线控器！注意事项背面，焊点比较稀疏，圈中有三个点是和3.5mm耳机插座输出共用的，发现焊点稀疏，补锡，问题就此解决！总结下这次的维修经历吧虽然这对箱子的价值并不那么高，我不知道以前的主人他买了多少钱，但相信这款箱子也只能作为低端入门的2.1来玩了！由于箱子结构比较简单，所以在出现问题的时候，建议自己先找找问题，主板没有明显的烧灼痕迹，电源，IC问题可以看看！就和电脑维修差不多，替换法是比较实用的！当然，前提是自己要有一定的动手能力！如果对自己没有信心，建议把箱子拿去电子维修部尝试修复，也是一个不错的快捷廉价的选择！好了！应回主题：这次修复费用不到10元，虽然好事多磨了一阵子，但却是非常值得的，毕竟又让一对了多年的旧箱子焕发了新生，也让自己获得了很难得的维修经验！看来电源，喇叭单元的质量还是不错的，起码用了多年了！我想IC 的损坏可能是人为不注意正常使用造成的！阻抗：指含有电阻、电感和电容的电路里，对交流电所起的阻碍。

工作原理，如图纸所示：主要分为三部分。

分别为电源电路、卫星箱功放电路、超重低音电路.一、电源电路（图纸的最下面部分）：220V市电经过保险管（F），和开关S后进入变压器初级，变压器的次级输出双12V交流，双12V送入由VD1组成的桥式整流电路电路，经过桥式整流和C14，C15（3300UF/25V）的滤波后，输出的空载电压约为正负16V左右（根号2乘于12V），即A+为正16V，A-为负16V。

正负16V为三块功放芯片TDA2030，UTC2030提供电源。

另一路经过R21、R22的降压后，由B+，B-输出约正负12V为低音前置放大和低通滤波器IC4提供电源电压。

在本图纸当中，前置放大的供电并没有采用78/7912三端稳压电路，磨机爱好者在更换两个3300UF电容时，也可以考虑加入LM7812/7912为前置提供更为稳定的工作电压。

二、左右声道放大电路（卫星箱功放电路），因左右声道作原理完全一致。

这里我只以图纸的左声道为例，作个介绍。

如图：RIN为信号输入端，经过耦合电容C23进入音量电位器，（音量电位器由三个引脚，与C23连接的是输入端，输出端也叫滑动端、另一引脚为接地端），调整音量后信号进入由R1/C3组成的高音提升电路，此电路可以提升一定量的高频信号，使声音更加清晰。

尔后信号经过耦合电容C1进入左声道功放，型号为UTC2030的1脚，经过功率放大后，由2030的第四脚输出，推动卫星箱发声。

图中的R7为反馈电阻，R7/R9为决定2030芯片的放大倍数。

因此，调整R7的阻值，就可以调整放大倍数。

R11/C7为扬声器补偿网络。

三、超低音电路。

由左右声道经两个10K电阻R5、R6后至C11耦合电容，尔后信号进入IC4，型号为JRC4558的3脚，图中IC4A为超低音的前置放大器。

R201T将此放大器的放大倍数设置为6倍左右。

（R17/R18），经过前置放大后，才能保证足够大的驱动电压，获得足够大的音量。

2.1声道音箱电路设计中前置放大器电子音频分频原理说明自从数字技术进人音频领域，音源和输入系统的音质得到了很大的改善，前置放大器变成几乎只是音源选择开关和音量电位器的简单东西。

但与此相反，输出系统却与模拟时代时一样变化不大，其原因主要是扬声器的原理并无大变。

由于声频范围宽至九至十个倍频程，要使扬声器的振动系统在如此宽的频率范围内，完全线性地按照电信号振动十分困难．再要求具有线性的声辐射特性，几乎是不可能的。

一个解决的途径是把声频范围分成数段，再用数只扬声器分段放音，这即是多扬声器系统，常见的是二单元和三单元系统。

但是分割频带需要分频网络．一般是在功率放大器和扬声器之间插入L、C滤波器。

由于扬声器并非纯电阻成分，给分频器的设计带来困难，不易得到良好的性能；且优质的分频器需要选用优质的电感器和电容器，价格不菲。

此外，由于各种扬声器的效率不同(高音扬声器比低音扬声器约高6分贝)，为了平衡整个频带的声压，需要在分频器中插入衰减器，以降低高效率扬声器的电平，其结果是整个扬声器系统成为几个最低效率扬声器的组合。

为了改变这种情况，产生了多通道放大器方式。

在前置放大器之后用有源滤波器分割频带，各频段有自己的功率放大器和扬声器，各频段的电平在各功率放大器之前用电位器调整。

这种方式的优点是显而易见的，它取消了前述LC网络，又能有效地利用各个扬声器的效率；同时，也降低了对功率放大器的频率要求，输出功率也可以小一些；这种结构示于图1。

其关键电路是有源滤波器。

滤波器有低通、高通、带通滤波器以及带阻滤波器。

低通滤波器容许从零频至其截止频率的分量通过，而阻止高于截止频率的分量；高通滤波器阻止低于其截止频率的分量，而容许高于它的分量通过；带通滤波器容许界于其低截止频率和高截止频率之间的频率分量通过，而阻止这一频率范围外的所有频率分量。

使用运算放大器的有源滤波器可以取消电感元件。

并能获得电压或电流增益。

按滤波器截止特性不同可分为贝塞尔型、契比雪夫型和巴特沃斯型，其特性曲线见图2，主要表现在截止频率附近，贝塞尔型下降缓慢，契比雪夫型下降陡峭，而巴特沃斯型界于二者之间。

LM1875T--2.1声道有源音箱功放电路图2.1声道有源音箱功放电路左手665收藏时间：2016年1月29日9：391875小功放板的喇叭输出端，每个声道串接一个330欧的电阻才可以安全的接耳机使用。

LM1875主要参数：电压范围：16～60V静态电流：50MmA输出功率：25W谐波失真：〈0.02%，当f=1kHz，RL=8Ω，P0=20W时额定增益：26dB，当f=1kHz时工作电压：±25V转换速率：18V/μSJRC5532是DIP8脚双运放，内部为JFET（结型场效应管结构）。

JRC5532用NE5532可以直接代换。

什么设备用AD828ar运放：建议自己买性能好的前级放大芯片，下面是对一些常用音频前置放大芯片的介绍和评价。

AD设计制造的高性能运放AD828AR，性能指标比著名的发烧运放AD827JN更好。

音质全频中性，中频解析度好，低频有极佳的跳感，高频晶莹剔透，延伸无穷无尽，性能无可挑剔。

AD828AR适合使用在数码设备，如声卡运放、DVD输出运放等。

AD828AR的低压性能很好，摩各种声卡上效果都很出色，比如在创新Audigy2 ZS声卡上应用就非常成功，使这块中档声卡有比试高级声卡的实力! 近段时间身边几个朋友玩了音响又开始迷上了磨机换运放，CD机、功放，连电脑上声卡也弄个827、275什么的。

所以周末，特意去拿了堆运放回来测试，简单谈谈感受吧。

NE5532：确实有点胆味，解析力一般，高频比较燥，低频比较糊且肥。

价廉物美足已弥补一切! op275: 和5532比，胆性还重一点，解析力、低频、音场更好一点，可以买贴片的来打磨声卡用（特别是创新的），可以改善硬冷的数码声。

EL2244：音色中性，音场比较宽，高频还可以，中频音乐味差，有人说解析力很高，其实是因为低频量感少，中频薄，高频显得突出而已。

要用好比较难。

LT1057：两端延伸不错，速度、动态和解析力也挺好，就是属冷色调，放出的音乐好象有种不食人间烟火的味道，让你可以静静的听，却燃不起对音乐的那份激情。

前段时间我的漫步者R201 TII ，音箱突然右边的小喇叭不响了，晃几下线又好了。

但是发现杂音很重而且音乐的味道变了。

注意到杂音随着音量的大小而变化，而且台灯开更大，手触摸音箱散热背板也变大（电磁问题？）怀疑是音箱内部电路有元件被烧了？]请大家一起帮忙解决我这个问题！我也在网上搜索了些资料，在这里分享给大家多媒体音响"嗡嗡"噪音原因分析及解决办法多媒体音响在使用一段时间后，常会出现一些莫名其妙的问题，坛子里网友经常提问的“嗡嗡”声问题，就是其中之一。

此故障的“故障点”涉及面比较大，有必要编辑一篇文章来向网友释疑。

嗡嗡噪音的表现现象从下面几方面分析：一。

2。

0音箱在没接音源的时候出现嗡嗡声，见图一，1900TII电源图纸。

老版本的R1800TII（1900TII），惠威D1080，甚至于前一阵子网友反映的惠威高端T200 B，都出现过类似问题。

去掉输入信号连线，在开机状态下，靠近低音单元处可以听到明显的嗡声，在夜深人静的时候，这种嗡嗡声更加明显。

也可以说，这是音响的本底噪音，有些朋友会不以为然，感觉笔者小题大作。

事实上，此问题是可以改进的。

个人分析如下：有源音箱内部体积比较小,普通EI型变压器(自身的漏磁比较大),与功放板（或有些防磁性能略差的喇叭单元）之间很容易产生干扰,导致喇叭发出低沉的"嗡嗡"声,当调整EI变压器的安装位置或者方向时,嗡声可以减小,(采用优质环牛或EI变压器有较好的屏蔽措施,讨厌的"嗡"声可以大大减小)。

之前惠威D1080也有这种情况,(包括漫步者的R1800TII/1900TII.)在细节方面,厂家确实应该多下功夫了。

笔者曾经拆解过漫步者R1900TII/1800TII，采用的都是普通EI变压器，都存在这个问题，曾试着卸掉变压器的固定螺丝，将变压器远离功放板，干扰大大减小。

至于调整到那个位置,拆机以后根据具体情况来调整,可以将嗡声减到最小有些使用时间长的多媒体音响，变压器本身会发出低沉的嗡嗡声，令人生厌，原因是变压器的硅刚片松动或异常，引起变压器自身的噪音。

2.1音箱的基本原理和维修方法2.1音箱的基本原理和维修方法的文章，此文章力求通俗易懂，让刚入门的朋友也能理解2。

1音响的工作原理。

并快速掌握音响检修的方法。

漫步者R系列大部分型号的2。

1音箱（如R321T、R211T、R301T 等）与此图的工作原理相似，可以作为维修的参考资料。

近日翻阅最新的2005年《电子报》合订本，偶然间发现了漫步者R201T原理图纸。

此图纸是南京的刘怀玉先生根据电路板实物描绘出来的。

因原作者只简单介绍了一下R201T的参数，并没有工做原理的详细介绍。

在这里，我想借助此参考图纸。

对漫步者R201T的工做原理做一介绍，并介绍几种实用的维修方法，此文对于磨机爱好者同样适用。

工作原理，如图纸所示：主要分为三部分。

分别为电源电路、卫星箱功放电路、超重低音电路.一、电源电路（图纸的最下面部分）：220V市电经过保险管（F），和开关S后进入变压器初级，变压器的次级输出双12V交流，双12V送入由VD1组成的桥式整流电路电路，经过桥式整流和C14，C15（3300UF/25V）的滤波后，输出的空载电压约为正负16V左右（根号2乘于12V），即A+为正16V，A-为负16V。

正负16V为三块功放芯片TDA2030，UTC2030提供电源。

另一路经过R21、R22的降压后，由B+，B-输出约正负12V为低音前置放大和低通滤波器IC4提供电源电压。

在本图纸当中，前置放大的供电并没有采用78/7912三端稳压电路，磨机爱好者在更换两个3300UF 电容时，也可以考虑加入LM7812/7912为前置提供更为稳定的工作电压。

二、左右声道放大电路（卫星箱功放电路），因左右声道作原理完全一致。

这里我只以图纸的左声道为例，作个介绍。

如图：RIN为信号输入端，经过耦合电容C23进入音量电位器，（音量电位器由三个引脚，与C23连接的是输入端，输出端也叫滑动端、另一引脚为接地端），调整音量后信号进入由R1/C3组成的高音提升电路，此电路可以提升一定量的高频信号，使声音更加清晰。

2.1声道音箱的制作、调试与维修学习任务描述表小张家里刚刚配了一台电脑，为了节省成本，想自己动手制作一个2.1声道音箱，于是他通过网上采购了2.1声道音频功率放大板、电源变压器及相关音频输入输出接口等电子部件和材料，用中纤板自己制作音箱外壳，需要识读原理框图及有源音箱各部分功能的前提下用三周的时间按照电子产品组装的安全操作规范进行板间和整机组装。

该音箱可用于MP3、DVD、手机、电视机和电脑等设备的音频放大，要求外观精美，满足高保真的听音要求。

由于小张不太清楚2.1声道有源音箱制作过程和要求，小张决定先到专业音箱生产厂家观摩有源音箱的生产流程，了解有源音箱的生产制作流程和所需材料和工具，又请教老师傅有哪些具体的技巧，把所需材料和工具准备齐全。

小张又上网查找2.1声道音箱相关资料，结合自己具体要求（电脑音箱要求音质好、体积小、功率要求不高），想采用江西电子信息工程学校技师工作室开发的2.1声道TDA2030功放板，用中纤板自制一套封闭式音箱，把功放板装入箱体，配上合适的输入输出接口，贴上漂亮的木纹纸，一套2.1声道音箱就可以听了。

小张怕计划中有什么遗漏，就又去请教音箱厂的师傅帮忙把关，进一步完善计划，最终确定了最后计划。

小张按照计划兴冲冲地忙开了：用电子装配知识技能装配调试好TDA2030功放板，听到音乐从喇叭中放出来了就更有信心了：又拿出木工工具严格按图纸加工好音箱箱体，用开孔器开好喇叭孔，贴上自己中意颜色和花纹的木纹纸；再在箱体上准确地开好安装电位器和接口器件的孔洞，把功放板、变压器、接口器件、喇叭等全部按要求装配好。

看到自己亲手制作的音箱就等着试机了，小张很兴奋也有些紧张。

他把音箱和电脑连接好，通电试机。

当美妙的声音震撼的效果从音箱中送入双耳，小张陶醉了笑了。

家人和朋友们也都夸奖小张，说他能干肯干会干。

小张说自己还小，还应该学习很多很多……。

工作原理，如图纸所示，主要分为三部分。

电源电路、卫星箱功放电路、超重低音电路.一、电源电路（图纸的最下面部分）：220V市电经过保险管（F），和开关S后进入变压器初级，变压器的次级输出双12V交流，双12V送入由VD1组成的桥式整流电路电路，经过桥式整流和C14，C15（3300UF/25V）的滤波后，输出的空载电压约为正负16V左右（根号2乘于12V），即A+为正16V，A-为负16V。

正负16V为三块功放芯片TDA2030，UTC2030提供电源。

另一路经过R21、R22的降压后，由B+，B-输出约正负12V为低音前置放大和低通滤波器IC4提供电源电压。

在本图纸当中，前置放大的供电并没有采用78/7912三端稳压电路，磨机爱好者在更换两个3300UF电容时，也可以考虑加入LM7812/7912为前置提供更为稳定的工作电压。

二、左右声道放大电路（卫星箱功放电路）因左右声道作原理完全一致。

这里我只以图纸的左声道为例，作个介绍。

如图：RIN为信号输入端，经过耦合电容C23进入音量电位器，（音量电位器由三个引脚，与C23连接的是输入端，输出端也叫滑动端、另一引脚为接地端），调整音量后信号进入由R1/C3组成的高音提升电路，此电路可以提升一定量的高频信号，使声音更加清晰。

尔后信号经过耦合电容C1进入左声道功放，型号为UTC2030的1脚，经过功率放大后，由2030的第四脚输出，推动卫星箱发声。

图中的R7为反馈电阻，R7/R9为决定2030芯片的放大倍数。

因此，调整R7的阻值，就可以调整放大倍数。

R11/C7为扬声器补偿网络。

三、超低音电路。

由左右声道经两个10K电阻R5、R6后至C11耦合电容，尔后信号进入IC4，型号为JRC4558的3脚，图中IC4A为超低音的前置放大器。

R201T将此放大器的放大倍数设置为6倍左右。

（R17/R18），经过前置放大后，才能保证足够大的驱动电压，获得足够大的音量。

4558的1脚为前置输出，经R19后进入由IC4B、C9、C10、R20组成的低通滤波器。
