HIVI M200MKIII 电路深入剖析

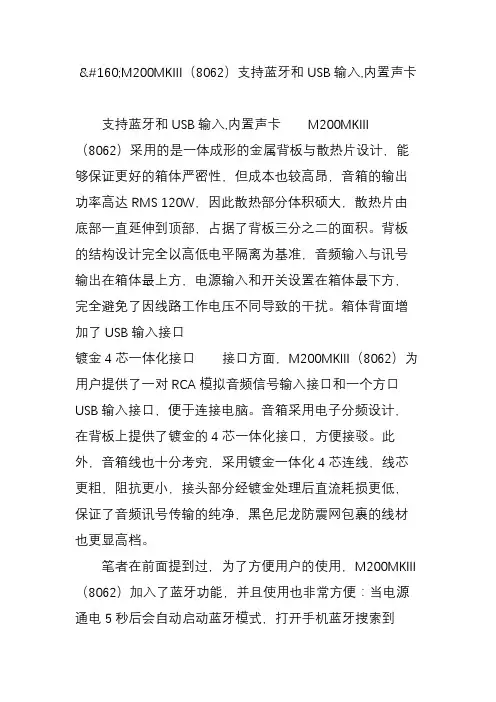

 M200MKIII（8062）支持蓝牙和USB输入,内置声卡支持蓝牙和USB输入,内置声卡M200MKIII（8062）采用的是一体成形的金属背板与散热片设计，能够保证更好的箱体严密性，但成本也较高昂，音箱的输出功率高达RMS 120W，因此散热部分体积硕大，散热片由底部一直延伸到顶部，占据了背板三分之二的面积。

背板的结构设计完全以高低电平隔离为基准，音频输入与讯号输出在箱体最上方，电源输入和开关设置在箱体最下方，完全避免了因线路工作电压不同导致的干扰。

箱体背面增加了USB输入接口镀金4芯一体化接口接口方面，M200MKIII（8062）为用户提供了一对RCA模拟音频信号输入接口和一个方口USB输入接口，便于连接电脑。

音箱采用电子分频设计，在背板上提供了镀金的4芯一体化接口，方便接驳。

此外，音箱线也十分考究，采用镀金一体化4芯连线，线芯更粗，阻抗更小，接头部分经镀金处理后直流耗损更低，保证了音频讯号传输的纯净，黑色尼龙防震网包裹的线材也更显高档。

笔者在前面提到过，为了方便用户的使用，M200MKIII （8062）加入了蓝牙功能，并且使用也非常方便：当电源通电5秒后会自动启动蓝牙模式，打开手机蓝牙搜索到“HiVi M200MKIII（8062）”点击连接即可配对成功。

音箱的音源输入自动默认蓝牙有线，USB输入次之，RCA输入最后。

副箱背面的“身份证” 在副箱的背板中间位置，HiVi惠威为每一套M200MKIII（8062）音箱都配备了一个独特的身份标识：打上了拥有唯一编号的金属珍藏铭牌，上面有音箱设计师：Frank Hale的签名雕刻，颇为典藏价值。

TL084C运放组件M200MKIII（8062）搭载了一枚TL084C运放组件，可以同时完成4个声道的讯号运算放大，并且是高输入阻抗、高速运算放大器，可以说是这款音箱有源电子分频电路的核心组件。

此外，M200MKIII（8062）的后级功放电路配备了160W的大功率环形变压器，功率储备余量充裕。

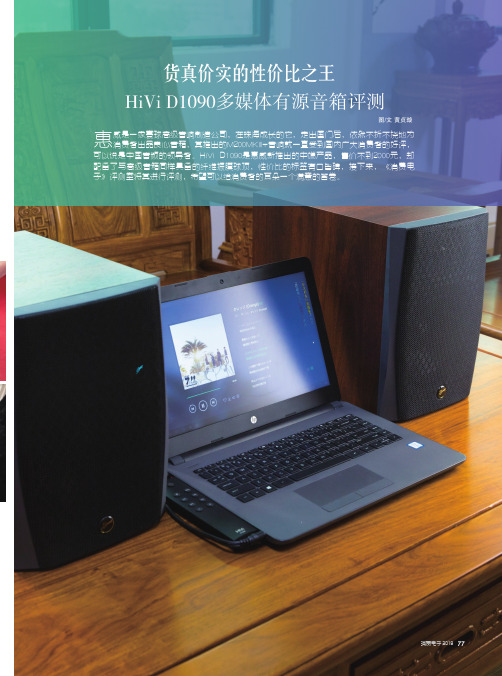

货真价实的性价比之王HiVi D1090多媒体有源音箱评测图/文 黄贞璇惠威是一家寰球高级音响制造公司，在珠海成长的它，走出国门后，依然不折不挠地为消费者出品良心音箱，其推出的M200MKIII+音响就一直受到国内广大消费者的好评，可以说是中国音频的领导者。

HiVi D1090是惠威新推出的中端产品，售价不到2000元，却配备了与高级音箱同样具备的纤维振膜球顶，性价比的标签有口皆碑，接下来，《消费电子》评测室将其进行评测，希望可以给消费者的耳朵一个满意的答卷。

消费电子201977传奇“猫眼”高音单元高强度振膜材料直接进入正题，HiVi D1090是一个2.0声道的多媒体有源音箱，定位中端桌面音箱，在高音层面配备了一个惠威传奇“猫眼”单元。

顾名思义，“猫眼”单元实际上是一个长得像猫眼睛的球顶，由德国天然纤维编织而成，尺寸为28mm，高音音色具有既清澈细腻又温润自然的特点。

正因这颗高音单元的加入，HiVi D1090在千元价位的音箱产品中极具竞争力，表现也绝对是最受瞩目的。

另外，因为HiVi D1090是一款有源音箱，所以不需要另配功放，在高音扬声器上采用德州仪器出品的TAS5754M功放芯片，可进行嵌入式MINI DSP电子分频，有效降低高频上的失真和干扰影响。

《7!! - オレンジ》（橘黄色）：用一首典型的“日本宅男之歌”来测试高音，人声解析出色，女声高亮、清澈，声场宽广，一直有很好的延伸，中间无拖沓。

得于TAS5754M功放芯片的加持，HiVi D1090 40%的音量就有等同于大音箱30%声音了，小音箱大作为。

而在高音增益之后（调节旋钮），女声的高音更是到达顶点，在一些急促的唱法和副歌的转音中，音箱的高音依然可以表现出惊人的解析力。

低频单元上，HiVi D1090采用高强度Polypropylene复合材料的振膜方案，防水防臭，搭配耐疲劳天然橡胶折环，能够有效平衡内阻、重量、杨氏模量之间的关系，具有高强度、高内阻尼的物理特性，给人带来磅礴有力又不具有强烈人体压感的低音。

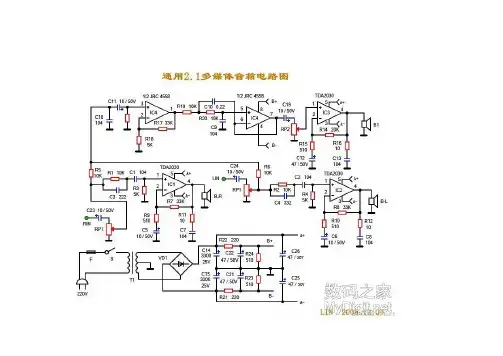

工作原理，如图纸所示：主要分为三部分。

分别为电源电路、卫星箱功放电路、超重低音电路.一、电源电路（图纸的最下面部分）：220V市电经过保险管（F），和开关S后进入变压器初级，变压器的次级输出双12V交流，双12V送入由VD1组成的桥式整流电路电路，经过桥式整流和C14，C15（3300UF/25V）的滤波后，输出的空载电压约为正负16V左右（根号2乘于12V），即A+为正16V，A-为负16V。

正负16V 为三块功放芯片TDA2030，UTC2030提供电源。

另一路经过R21、R22的降压后，由B+，B-输出约正负12V 为低音前置放大和低通滤波器IC4提供电源电压。

在本图纸当中，前置放大的供电并没有采用78/7912三端稳压电路，磨机爱好者在更换两个3300UF电容时，也可以考虑加入LM7812/7912为前置提供更为稳定的工作电压。

二、左右声道放大电路（卫星箱功放电路），因左右声道作原理完全一致。

这里我只以图纸的左声道为例，作个介绍。

如图：RIN为信号输入端，经过耦合电容C23进入音量电位器，（音量电位器由三个引脚，与C23连接的是输入端，输出端也叫滑动端、另一引脚为接地端），调整音量后信号进入由R1/C3组成的高音提升电路，此电路可以提升一定量的高频信号，使声音更加清晰。

尔后信号经过耦合电容C1进入左声道功放，型号为UTC2030的1脚，经过功率放大后，由2030的第四脚输出，推动卫星箱发声。

图中的R7为反馈电阻，R7/R9为决定2030芯片的放大倍数。

因此，调整R7的阻值，就可以调整放大倍数。

R11/C7为扬声器补偿网络。

三、超低音电路。

由左右声道经两个10K电阻R5、R6后至C11耦合电容，尔后信号进入IC4，型号为JRC4558的3脚，图中IC4A为超低音的前置放大器。

R201T将此放大器的放大倍数设置为6倍左右。

（R17/R18），经过前置放大后，才能保证足够大的驱动电压，获得足够大的音量。

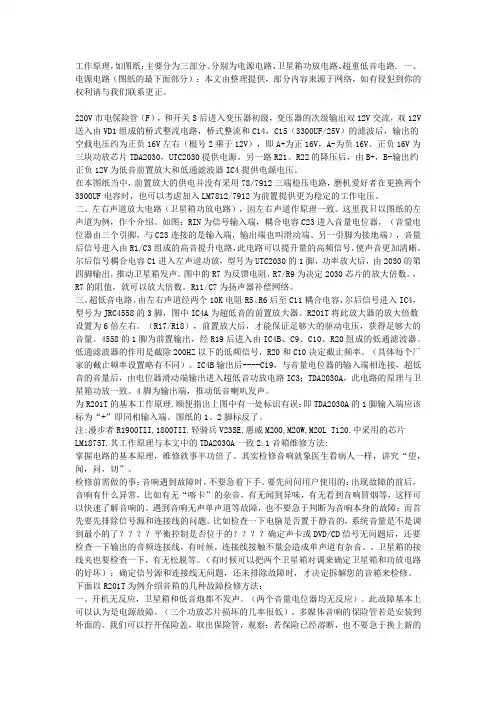

工作原理，如图纸：主要分为三部分。

分别为电源电路、卫星箱功放电路、超重低音电路. 一、电源电路（图纸的最下面部分）：本文由整理提供，部分内容来源于网络，如有侵犯到你的权利请与我们联系更正。

220V市电保险管（F），和开关S后进入变压器初级，变压器的次级输出双12V交流，双12V 送入由VD1组成的桥式整流电路，桥式整流和C14，C15（3300UF/25V）的滤波后，输出的空载电压约为正负16V左右（根号2乘于12V），即A+为正16V，A-为负16V。

正负16V为三块功放芯片TDA2030，UTC2030提供电源。

另一路R21、R22的降压后，由B+，B-输出约正负12V为低音前置放大和低通滤波器IC4提供电源电压。

在本图纸当中，前置放大的供电并没有采用78/7912三端稳压电路，磨机爱好者在更换两个3300UF电容时，也可以考虑加入LM7812/7912为前置提供更为稳定的工作电压。

二、左右声道放大电路（卫星箱功放电路），因左右声道作原理一致。

这里我只以图纸的左声道为例，作个介绍。

如图：RIN为信号输入端，耦合电容C23进入音量电位器，（音量电位器由三个引脚，与C23连接的是输入端，输出端也叫滑动端、另一引脚为接地端），音量后信号进入由R1/C3组成的高音提升电路，此电路可以提升量的高频信号，使声音更加清晰。

尔后信号耦合电容C1进入左声道功放，型号为UTC2030的1脚，功率放大后，由2030的第四脚输出，推动卫星箱发声。

图中的R7为反馈电阻，R7/R9为决定2030芯片的放大倍数。

，R7的阻值，就可以放大倍数。

R11/C7为扬声器补偿网络。

三、超低音电路。

由左右声道经两个10K电阻R5、R6后至C11耦合电容，尔后信号进入IC4，型号为JRC4558的3脚，图中IC4A为超低音的前置放大器。

R201T将此放大器的放大倍数设置为6倍左右。

（R17/R18），前置放大后，才能保证足够大的驱动电压，获得足够大的音量。

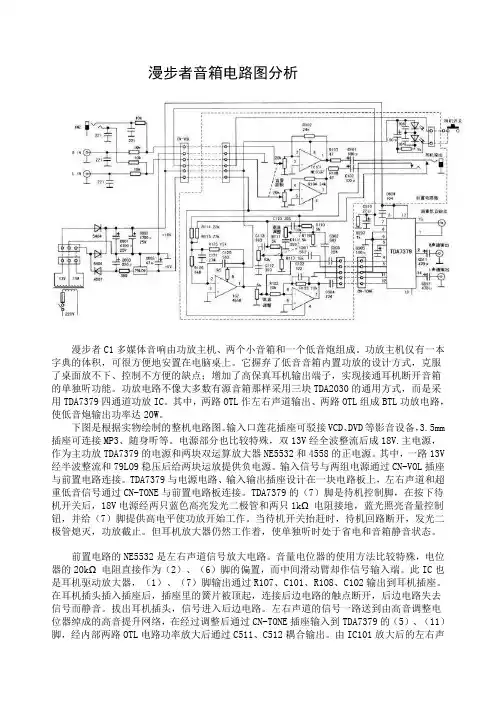

漫步者音箱电路图分析漫步者C1多媒体音响由功放主机、两个小音箱和一个低音炮组成。

功放主机仅有一本字典的体积，可很方便地安置在电脑桌上。

它摒弃了低音音箱内置功放的设计方式，克服了桌面放不下、控制不方便的缺点；增加了高保真耳机输出端子，实现接通耳机断开音箱的单独听功能。

功放电路不像大多数有源音箱那样采用三块TDA2030的通用方式，而是采用TDA7379四通道功放IC。

其中，两路OTL作左右声道输出、两路OTL组成BTL功放电路，使低音炮输出功率达20W。

下图是根据实物绘制的整机电路图。

输入口莲花插座可驳接VCD、DVD等影音设备，3.5mm 插座可连接MP3、随身听等。

电源部分也比较特殊，双13V经全波整流后成18V.主电源，作为主功放TDA7379的电源和两块双运算放大器NE5532和4558的正电源。

其中，一路13V 经半波整流和79LO9稳压后给两块运放提供负电源。

输入信号与两组电源通过CN-VOL插座与前置电路连接。

TDA7379与电源电路、输入输出插座设计在一块电路板上，左右声道和超重低音信号通过CN-TONE与前置电路板连接。

TDA7379的（7）脚是待机控制脚，在按下待机开关后，18V电源经两只蓝色高亮发光二极管和两只1kΩ电阻接地，蓝光照亮音量控制钮，并给（7）脚提供高电平使功放开始工作。

当待机开关抬赶时，待机回路断开，发光二极管熄灭，功放截止。

但耳机放大器仍然工作着，使单独听时处于省电和音箱静音状态。

前置电路的NE5532是左右声道信号放大电路。

音量电位器的使用方法比较特殊，电位器的20kΩ电阻直接作为（2）、（6）脚的偏置，而中间滑动臂却作信号输入端。

此IC也是耳机驱动放大器，（1）、（7）脚输出通过R1O7、C101、R1O8、C1O2输出到耳机插座。

在耳机插头插入插座后，插座里的簧片被顶起，连接后边电路的触点断开，后边电路失去信号而静音。

拔出耳机插头，信号进入后边电路。

左右声道的信号一路送到由高音调整电位器绰成的高音提升网络，在经过调整后通过CN-TONE插座输入到TDA7379的（5）、（11）脚，经内部两路OTL电路功率放大后通过C511、C512耦合输出。

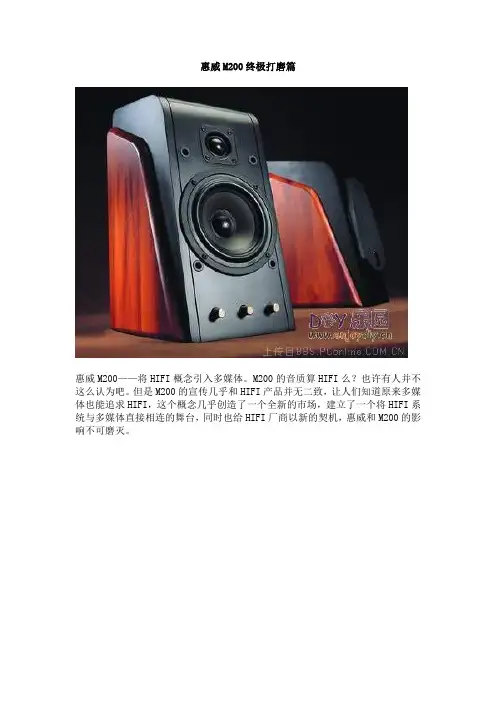

惠威M200终极打磨篇惠威M200——将HIFI概念引入多媒体。

M200的音质算HIFI么？也许有人并不这么认为吧。

但是M200的宣传几乎和HIFI产品并无二致，让人们知道原来多媒体也能追求HIFI，这个概念几乎创造了一个全新的市场，建立了一个将HIFI系统与多媒体直接相连的舞台，同时也给HIFI厂商以新的契机，惠威和M200的影响不可磨灭。

惠威M200高音清脆而柔顺，有绵绵延伸的美感，中音的声音通透顺畅，温暖丰润。

低音则变得更加干净利落，非常结实。

由于以前笔者是Bass手，所以对音箱的低音还原部分要求比较高，大部分多媒体音箱都无法还原出电Bass应有的结实而又弹性十足的颗粒感。

尽管M200在这方面尚不能完全满足笔者的挑剔要求，但是在市面上有售的多媒体音箱中绝对是首屈一指。

M200低音部分的另外一个特点就是很暖，尽管它下潜不是非常深，但是决不作假，听起来很舒服，不发散。

拖了好久终于下定决心对M200下手了，偶基本上按照循序渐进的原则，分步打磨，对比每步磨机对箱子音质的改善，力求达到比较优良的效果。

第一步初磨，还是基于M200原有电路打磨，没有对原电路做大的改动，换掉所有的电解电容和大部分无级电容，加上运放插座用于更换运放，去掉输入耦合电容。

保留原有囊舻鞯缏贰?拆机，从背板开始，牛太小了.... -_-背后看进去，用料实在一般，而且内部空间也不充裕，拆进去前刚听了一段时间，拆进去牛和散热片都还很烫拆开后的螺丝和旋钮，背板6个，电路板固定2个。

前面板3个旋钮，除了六角螺丝别忘记了还各有一个垫片取出M200原有电路，这里我已经拆去了大部分电容，换上了镀金运放插座和2颗WIMA电容拆下的元件，都系很LJ的元件。

10000uf的滤波电容居然这么小，放一个日化的LXZ系列3300uf对比下，感觉体积不会差很多啊原先用的“著名”的JRC4558运放换上的内镀金运放插座，之后，省去若干焊机过程...........初磨电路板完成，换上8颗黑WIMA 0.1uf/63V、4颗EVOX 100n/100V、2颗ELNA Cerafine 220uf/25v、4颗ELNA Starget 47uf/50v前级部分电容特写看电路，应该这个是用来和电源滤波电容并联的:lol: 还是希望找思碧的和RIFA169配合后级部分，没去掉隔直电容和耦合电容，因为是初磨，所以先换上ELNA的Starget 系列47UF/50v试下效果，旁边白色的是EVOX的MMK系列100n/100V为了方便下面的磨机，我先把电路外置，这样可以方便得更换电容和运放，所以从主箱内部接出4套线：电源线（来自牛）、信号线、左声道信号线和右声道信号线。

教你看懂扬声器的构造图作为音箱最根本的组成局部，扬声器单元〔简称单元〕对于普通读者来说是既简单又复杂的。

为什么这么说呢？因为单元的工作原理似乎很简单，往复运动的振膜不停的振动，带动空气形成声波，似乎就这么简单。

不过本文也没有让您一下子就能肉眼区分单元好坏的妙方，只能先为大家揭秘这么个看似简单的单元，内部终究是个什么样，各部件有何功能等等。

惠威M200MKIII原木豪华版扬声器的爆炸图〔分解图〕：惠威M200MKIII原木豪华版:低音单元爆炸图将单元按照中轴与大致的装配顺序进展分解排列的说明图被行业人士称为爆炸图，上图便是典型的扬声器爆炸图。

锥形扬声器的特点与其内部组成：锥形扬声器是我们最常的扬声器类型，它的结构相对简单、容易生产，而且本身不需要大的空间，这些原因令其价格廉价，可以大量普与。

其次，这类扬声器可以做到性能优良，在中频段可以获得均匀的频率响应，因此能够满足大局部普通消费者的常规听感需求。

最后，这类扬声器已有几十年的开展史，而其工艺、材料也在不断改良，性能与时俱进，这也令这两款扬声器能够获得成为主流的持续的原动力。

惠威M200MKIII原木豪华版:低音单元锥形扬声器的结构可以分为三个局部：1、振动系统包括振膜、音圈、定型支片、防尘罩2、磁路系统包括导磁上板、导磁柱、导磁下板、磁体等3、辅助系统包括盆架、压边、接线架、相位塞等下面我们将为大家逐一介绍锥形扬声器内部的主要部件。

最新扬声器内部解构：惠威M200MKIII原木豪华版:低音单元爆炸图具体到上图，根据序号，他们分别是：1.防磁罩、2&4.磁体、3.导磁下板、5.导磁上板、6.盆架、7.定心支片〔弹拨〕、8.音圈、9.振膜+折环、10.防尘帽。

振膜：电动式扬声器，当外加音频信号时，音圈推动振膜振动，而振膜如此推动空气，产生声波。

常见的锥盆有三种形式：直线式锥盆振膜、指数式锥盆振膜和抛物线式锥盆振膜。

振膜在振动频率较高时，会出现分割振动，在振膜锥形斜面上增加褶皱可以改变分割振动的状态，如果设计得当，可以改善单元的高频特性，还可以增加振膜的强度与阻尼。

工作原理，如图纸所示：主要分为三部分。

分别为电源电路、卫星箱功放电路、超重低音电路.一、电源电路（图纸的最下面部分）：220V市电经过保险管（F），和开关S后进入变压器初级，变压器的次级输出双12V交流，双12V送入由VD1组成的桥式整流电路电路，经过桥式整流和C14，C15（3300UF/25V）的滤波后，输出的空载电压约为正负16V左右（根号2乘于12V），即A+为正16V，A-为负16V。

正负16V为三块功放芯片TDA2030，UTC2030提供电源。

另一路经过R21、R22的降压后，由B+，B-输出约正负12V为低音前置放大和低通滤波器IC4提供电源电压。

在本图纸当中，前置放大的供电并没有采用78/7912三端稳压电路，磨机爱好者在更换两个3300UF电容时，也可以考虑加入LM7812/7912为前置提供更为稳定的工作电压。

二、左右声道放大电路（卫星箱功放电路），因左右声道作原理完全一致。

这里我只以图纸的左声道为例，作个介绍。

如图：RIN为信号输入端，经过耦合电容C23进入音量电位器，（音量电位器由三个引脚，与C23连接的是输入端，输出端也叫滑动端、另一引脚为接地端），调整音量后信号进入由R1/C3组成的高音提升电路，此电路可以提升一定量的高频信号，使声音更加清晰。

尔后信号经过耦合电容C1进入左声道功放，型号为UTC2030的1脚，经过功率放大后，由2030的第四脚输出，推动卫星箱发声。

图中的R7为反馈电阻，R7/R9为决定2030芯片的放大倍数。

因此，调整R7的阻值，就可以调整放大倍数。

R11/C7为扬声器补偿网络。

三、超低音电路。

由左右声道经两个10K电阻R5、R6后至C11耦合电容，尔后信号进入IC4，型号为JRC4558的3脚，图中IC4A为超低音的前置放大器。

R201T将此放大器的放大倍数设置为6倍左右。

（R17/R18），经过前置放大后，才能保证足够大的驱动电压，获得足够大的音量。

工作原理，如图纸所示，主要分为三部分。

电源电路、卫星箱功放电路、超重低音电路.一、电源电路（图纸的最下面部分）：220V市电经过保险管（F），和开关S后进入变压器初级，变压器的次级输出双12V交流，双12V送入由VD1组成的桥式整流电路电路，经过桥式整流和C14，C15（3300UF/25V）的滤波后，输出的空载电压约为正负16V左右（根号2乘于12V），即A+为正16V，A-为负16V。

正负16V为三块功放芯片TDA2030，UTC2030提供电源。

另一路经过R21、R22的降压后，由B+，B-输出约正负12V为低音前置放大和低通滤波器IC4提供电源电压。

在本图纸当中，前置放大的供电并没有采用78/7912三端稳压电路，磨机爱好者在更换两个3300UF电容时，也可以考虑加入LM7812/7912为前置提供更为稳定的工作电压。

二、左右声道放大电路（卫星箱功放电路）因左右声道作原理完全一致。

这里我只以图纸的左声道为例，作个介绍。

如图：RIN为信号输入端，经过耦合电容C23进入音量电位器，（音量电位器由三个引脚，与C23连接的是输入端，输出端也叫滑动端、另一引脚为接地端），调整音量后信号进入由R1/C3组成的高音提升电路，此电路可以提升一定量的高频信号，使声音更加清晰。

尔后信号经过耦合电容C1进入左声道功放，型号为UTC2030的1脚，经过功率放大后，由2030的第四脚输出，推动卫星箱发声。

图中的R7为反馈电阻，R7/R9为决定2030芯片的放大倍数。

因此，调整R7的阻值，就可以调整放大倍数。

R11/C7为扬声器补偿网络。

三、超低音电路。

由左右声道经两个10K电阻R5、R6后至C11耦合电容，尔后信号进入IC4，型号为JRC4558的3脚，图中IC4A为超低音的前置放大器。

R201T将此放大器的放大倍数设置为6倍左右。

（R17/R18），经过前置放大后，才能保证足够大的驱动电压，获得足够大的音量。

4558的1脚为前置输出，经R19后进入由IC4B、C9、C10、R20组成的低通滤波器。
