项目一：认识公路隧道(隧道工程图识读)

任务一、隧道平面设计图识读
1、读取图中隧道走向、获取隧道起终点里程。

2、曲线要素表信息获取、复核各曲线要素
3、判断图中隧道所处线段
任务二：公路隧道纵断面图
假设某天掌子面里程K14+398根据图中设计信息计算开挖放样拱顶设计高程
任务三：公路隧道建筑限界
1、公路建筑限界包括内容
2、公路净空与建筑限界关系
3、思考图中隧道路面中心线与隧道中心线为什么不重合？
任务三：公路隧道洞口工程结构识读
一、对照两张图找出公路隧道洞口工程以下项目
洞口开挖、洞口防排水、洞门工程、明洞、边、仰坡、截水沟
二、早进洞、晚出洞思想接长明洞
三、明洞设计思路
四、洞门：位于隧道出入口处，用来保护洞口土体和边坡稳定，排除仰坡流下的水。

它由端墙、翼墙及端墙背部的排水系统所组成。

隧道长度：洞门量端墙间距离L=1350m 判断隧道属于哪种隧道
五、边、仰坡防护图中采用的方式
六、当洞口可能出现地层滑坡、崩塌、偏压时，应采取下列相应的预防措施：
(1)滑坡可采取地表锚杆、深基桩、挡墙、土袋或石笼等加固措施。

(2)崩塌可采取喷射混凝土、地表锚杆、锚索、防落石棚、化学药液注浆加固等措施。

(3)偏压可采取平衡压重填土、护坡挡墙或对偏压上方地层挖切等措施，以减轻偏压力。

(4)开挖中对地层动态应进行监控量测，检查各种处理措施的可靠性。

练习：图中明洞的长度、明暗结合处里程桩号
思考题：为什么要设置明洞？
任务五：认识公路隧道衬砌结构
初期支护项目：锚杆、拱架、钢筋网
任务六：认识公路隧道排水结构
1、识别施工防排水、结构防排水。

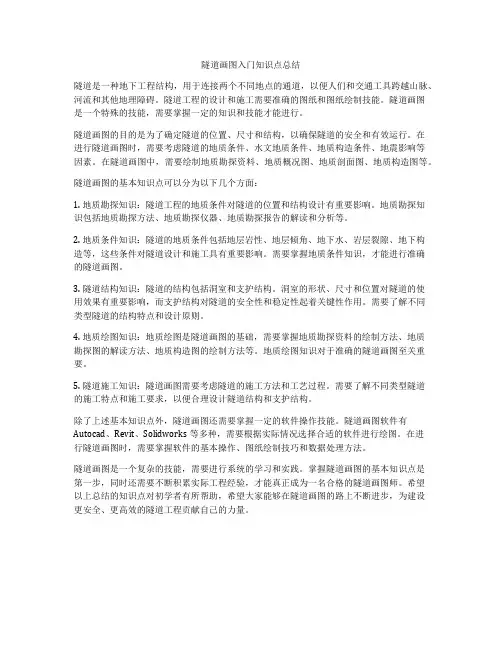

隧道画图入门知识点总结隧道是一种地下工程结构，用于连接两个不同地点的通道，以便人们和交通工具跨越山脉、河流和其他地理障碍。

隧道工程的设计和施工需要准确的图纸和图纸绘制技能。

隧道画图是一个特殊的技能，需要掌握一定的知识和技能才能进行。

隧道画图的目的是为了确定隧道的位置、尺寸和结构，以确保隧道的安全和有效运行。

在进行隧道画图时，需要考虑隧道的地质条件、水文地质条件、地质构造条件、地震影响等因素。

在隧道画图中，需要绘制地质勘探资料、地质概况图、地质剖面图、地质构造图等。

隧道画图的基本知识点可以分为以下几个方面：1. 地质勘探知识：隧道工程的地质条件对隧道的位置和结构设计有重要影响。

地质勘探知识包括地质勘探方法、地质勘探仪器、地质勘探报告的解读和分析等。

2. 地质条件知识：隧道的地质条件包括地层岩性、地层倾角、地下水、岩层裂隙、地下构造等，这些条件对隧道设计和施工具有重要影响。

需要掌握地质条件知识，才能进行准确的隧道画图。

3. 隧道结构知识：隧道的结构包括洞室和支护结构。

洞室的形状、尺寸和位置对隧道的使用效果有重要影响，而支护结构对隧道的安全性和稳定性起着关键性作用。

需要了解不同类型隧道的结构特点和设计原则。

4. 地质绘图知识：地质绘图是隧道画图的基础，需要掌握地质勘探资料的绘制方法、地质勘探图的解读方法、地质构造图的绘制方法等。

地质绘图知识对于准确的隧道画图至关重要。

5. 隧道施工知识：隧道画图需要考虑隧道的施工方法和工艺过程。

需要了解不同类型隧道的施工特点和施工要求，以便合理设计隧道结构和支护结构。

除了上述基本知识点外，隧道画图还需要掌握一定的软件操作技能。

隧道画图软件有Autocad、Revit、Solidworks等多种，需要根据实际情况选择合适的软件进行绘图。

在进行隧道画图时，需要掌握软件的基本操作、图纸绘制技巧和数据处理方法。

隧道画图是一个复杂的技能，需要进行系统的学习和实践。

掌握隧道画图的基本知识点是第一步，同时还需要不断积累实际工程经验，才能真正成为一名合格的隧道画图师。
