项目一认识公路隧道隧道工程图识读

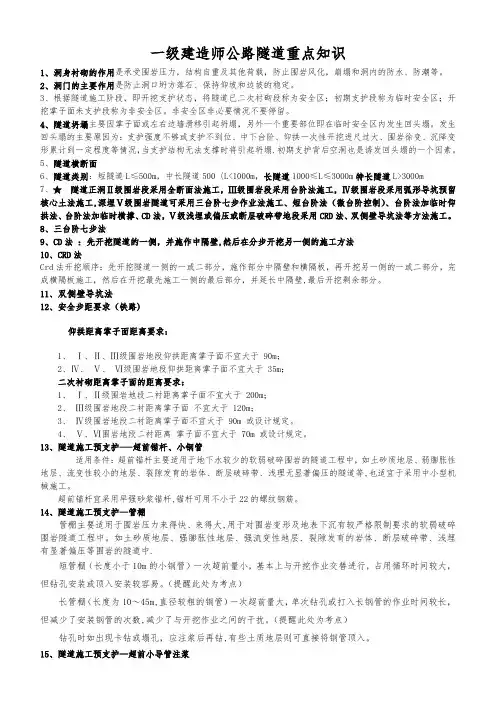

一级建造师公路隧道重点知识1、洞身衬砌的作用是承受围岩压力，结构自重及其他荷载，防止围岩风化，崩塌和洞内的防水、防潮等。

2、洞门的主要作用是防止洞口坍方落石、保持仰坡和边坡的稳定。

3、根据隧道施工阶段，即开挖支护状态，将隧道已二次衬砌段称为安全区；初期支护段称为临时安全区；开挖掌子面未支护段称为非安全区。

非安全区非必要情况不要停留。

4、隧道坍塌主要因掌子面或左右边墙滑移引起坍塌，另外一个重要部位即在临时安全区内发生回头塌。

发生回头塌的主要原因为：支护强度不够或支护不到位、中下台阶、仰拱一次性开挖进尺过大、围岩徐变、沉降变形累计到一定程度等情况，当支护结构无法支撑时将引起坍塌.初期支护背后空洞也是诱发回头塌的一个因素。

5、隧道横断面6、隧道类别：短隧道L≤500m，中长隧道500〈L<1000m，长隧道1000≤L≤3000m特长隧道L>3000m7、★隧道正洞Ⅱ级围岩段采用全断面法施工，Ⅲ级围岩段采用台阶法施工，Ⅳ级围岩段采用弧形导坑预留核心土法施工,深埋Ⅴ级围岩隧道可采用三台阶七步作业法施工、短台阶法（微台阶控制）、台阶法加临时仰拱法、台阶法加临时横撑、CD法，Ⅴ级浅埋或偏压或断层破碎带地段采用CRD法、双侧壁导坑法等方法施工。

8、三台阶七步法9、CD法：先开挖隧道的一侧，并施作中隔壁,然后在分步开挖另一侧的施工方法10、CRD法Crd法开挖顺序：先开挖隧道一侧的一或二部分，施作部分中隔壁和横隔板，再开挖另一侧的一或二部分，完成横隔板施工，然后在开挖最先施工一侧的最后部分，并延长中隔壁,最后开挖剩余部分。

11、双侧壁导坑法12、安全步距要求（铁路)仰拱距离掌子面距离要求：1、Ⅰ、Ⅱ、Ⅲ级围岩地段仰拱距离掌子面不宜大于 90m；2、Ⅳ、Ⅴ、Ⅵ级围岩地段仰拱距离掌子面不宜大于 35m；二次衬砌距离掌子面的距离要求：1、Ⅰ、Ⅱ级围岩地段二衬距离掌子面不宜大于 200m；2、Ⅲ级围岩地段二衬距离掌子面不宜大于 120m；3、Ⅳ级围岩地段二衬距离掌子面不宜大于 90m 或设计规定。

隧道工程基础知识收集整理：幸运幸运个人QQ：787038492QQ交流群：290771903主要内容✓隧道的概念及交通隧道简介✓隧道横断面✓隧道支护结构✓洞门与明洞✓附属建筑物✓隧道通常指用作地下通道的工程建筑物。

✓1970年国际经济合作与发展组织召开的隧道会议综合了各种因素，对隧道所下的定义为：“以某种用途、在地面下用任何方法按规定形状和尺寸修筑的断面积大于2m2的洞室。

”隧道分类比较明确的是按照隧道的用途来划分，主要有以下四种：介绍此类！（一）交通隧道（二）水工隧道（三）市政隧道（四）矿山隧道1 铁路隧道从1829年开始兴建铁路隧道以来到1990年的160年间，在世界各国已建成超过12000km 的铁路隧道，约占世界铁路总长的1%左右。

修建铁路隧道可大幅度缩短线路长度，降低线路标高，改善通过不良地质地段的条件，降低铁路造价等。

交通隧道交通隧道 1铁路隧道乌鞘岭隧道幸运QQ ：787038492幸运QQ ：787038492交通隧道1铁路隧道大瑶山隧道幸运QQ ：787038492交通隧道1 铁路隧道军都山隧道2 公路隧道随着社会生产的发展，高速公路的出现，要求线路顺直、平缓、路面宽敞，于是在穿越山区时，也常采用隧道方案。

此外，在城市附近，为避免平面交叉，利于高速行车，也常采用隧道方式通过。

交通隧道交通隧道2公路隧道终南山隧道幸运QQ ：787038492交通隧道2公路隧道雪峰山隧道幸运QQ ：787038492交通隧道2 公路隧道雁门关隧道3 水底隧道当交通线横跨河道时，采用水底隧道，既不影响河道通航，也避免了风暴天气轮渡中断的情况，而且在战时不致暴露交通设施的目标，防护层厚，是国防上的较好选择。

为横跨黄浦江，上海已修建了全长2793m 的水底隧道，广州地铁穿越珠江，武汉地铁穿越长江都修建了水底隧道。

交通隧道交通隧道3 水底隧道武汉长江隧道4 地下铁道地下铁道是解决大城市交通拥挤、车辆堵塞等问题，且能大量快速运送乘客的一种城市交通设施。

任务一、隧道平面设计图识读
1、读取图中隧道走向、获取隧道起终点里程。

2、曲线要素表信息获取、复核各曲线要素
3、判断图中隧道所处线段
任务二：公路隧道纵断面图
假设某天掌子面里程K14+398根据图中设计信息计算开挖放样拱顶设计高程
任务三：公路隧道建筑限界
1、公路建筑限界包括内容
2、公路净空与建筑限界关系
3、思考图中隧道路面中心线与隧道中心线为什么不重合？
任务三：公路隧道洞口工程结构识读
一、对照两张图找出公路隧道洞口工程以下项目
洞口开挖、洞口防排水、洞门工程、明洞、边、仰坡、截水沟
二、早进洞、晚出洞思想接长明洞
三、明洞设计思路
四、洞门：位于隧道出入口处，用来保护洞口土体和边坡稳定，排除仰坡流下的水。

它由端墙、翼墙及端墙背部的排水系统所组成。

隧道长度：洞门量端墙间距离L=1350m 判断隧道属于哪种隧道
五、边、仰坡防护图中采用的方式
六、当洞口可能出现地层滑坡、崩塌、偏压时，应采取下列相应的预防措施：
(1)滑坡可采取地表锚杆、深基桩、挡墙、土袋或石笼等加固措施。

(2)崩塌可采取喷射混凝土、地表锚杆、锚索、防落石棚、化学药液注浆加固等措施。

(3)偏压可采取平衡压重填土、护坡挡墙或对偏压上方地层挖切等措施，以减轻偏压力。

(4)开挖中对地层动态应进行监控量测，检查各种处理措施的可靠性。

练习：图中明洞的长度、明暗结合处里程桩号
思考题：为什么要设置明洞？
任务五：认识公路隧道衬砌结构
初期支护项目：锚杆、拱架、钢筋网
任务六：认识公路隧道排水结构
1、识别施工防排水、结构防排水。

《工程识图与制图（含CAD）》课程标准1.1 课程的性质该课程是道路与桥梁工程技术专业的一门专业基础课程，同时也是城市轨道交通工程技术、地下与隧道工程技术、市政工程技术、道路工程造价、道路工程检测技术等专业的专业基础课程（在不同专业其课程名称和课时数有一些差异），它是土建类课程的前导课。

通过本课程的学习，使学生能够在掌握工程制图的基本知识、几何画法的基础上，对道路工程图以及公路相关结构物（桥梁、涵洞、隧道和通道等工程实体）的图纸进行识别并会运用国家现行制图规范、规程和相关标准进行工程实体图纸的绘制，为以后的专业课学习奠定良好的基础。

1.2 设计思路本课程的设计坚持以道路桥梁工程建设从业人员的综合职业能力培养为目标，以职业教育项目课程开发原则为指导，以校企合作为路径，与行业企业合作共同开发与设计。

根据行业企业专家对道路与桥梁工程技术专业所涵盖的岗位群进行的任务和职业能力分析，紧紧围绕完成工作任务的需要来选择课程内容，设定职业能力培养目标；以任务驱动、能力训练为核心设计教学方法；以过程性考核为主线设计考核方案；以企业真实工程项目为载体设计能力训练项目，结合职业技能证书考证，强化学生实践动手能力的培养。

2.课程目标通过本课程的学习主要是培养学生的“四种”能力和“一种”作风，即培养学生正确运用正投影、轴测投影、标高投影等表达方法，绘制道路工程图样的能力；以投影理论为基础，提升空间想象和思维能力，培养阅读道路工程图样的能力；培养学生运用和执行国家标准的能力；培养学生自主学习和可持续发展能力；培养学生严谨细致、求真务实和与时俱进的工作作风。

2.1 能力目标能运用投影基本知识，利用投影原理和国家制图标准，徒手或尺规绘制正确图形；能运用制图和识图的基本知识，初步正确识读道路桥梁各类图纸；能运用计算机绘图基本知识和制图、识图知识，快速绘制道路路线工程图、桥梁工程图、涵洞工程图等图纸。

2.2 知识目标掌握国家道路制图标准，理解投影的原理和基本知识，掌握基本体、组合体的投影规律及画法，掌握轴测图的原理与画法；掌握剖面图、断面图的形成、画法、标注；理解标高投影的原理，掌握平面、曲面的表达方法，掌握坡面线、坡脚线的画法，理解和掌握道路路线工程图的识读方法、组成；了解道路路面结构图，掌握桥梁构件图的识读方法，理解掌握钢筋混凝土结构图的钢筋类型、识读方法步骤；掌握桥梁工程图的组成、识读方法步骤，了解涵洞工程图的识读知识；了解道路CAD软件的绘图环境，掌握CAD基本绘图命令，掌握道路工程图和桥梁工程图的绘制步骤和方法。

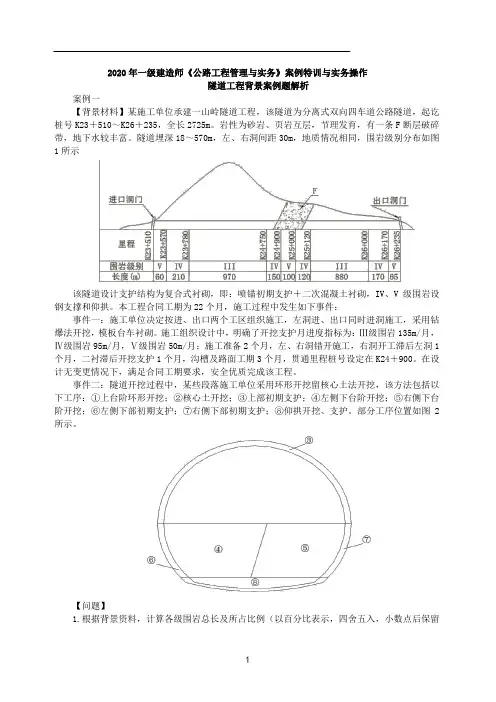

2020年一级建造师《公路工程管理与实务》案例特训与实务操作隧道工程背景案例题解析案例一【背景材料】某施工单位承建一山岭隧道工程，该隧道为分离式双向四车道公路隧道，起讫桩号K23＋510～K26＋235，全长2725m。

岩性为砂岩、页岩互层，节理发育，有一条F断层破碎带，地下水较丰富。

隧道埋深18～570m，左、右洞间距30m，地质情况相同，围岩级别分布如图1所示该隧道设计支护结构为复合式衬砌，即：喷锚初期支护＋二次混凝土衬砌，IV、V级围岩设钢支撑和仰拱。

本工程合同工期为22个月，施工过程中发生如下事件：事件一：施工单位决定按进、出口两个工区组织施工，左洞进、出口同时进洞施工，采用钻爆法开挖，模板台车衬砌。

施工组织设计中，明确了开挖支护月进度指标为：Ⅲ级围岩135m/月，Ⅳ级围岩95m/月，Ⅴ级围岩50m/月；施工准备2个月，左、右洞错开施工，右洞开工滞后左洞1个月，二衬滞后开挖支护1个月，沟槽及路面工期3个月，贯通里程桩号设定在K24＋900。

在设计无变更情况下，满足合同工期要求，安全优质完成该工程。

事件二：隧道开挖过程中，某些段落施工单位采用环形开挖留核心土法开挖，该方法包括以下工序：①上台阶环形开挖；②核心土开挖；③上部初期支护；④左侧下台阶开挖；⑤右侧下台阶开挖；⑥左侧下部初期支护；⑦右侧下部初期支护；⑧仰拱开挖、支护。

部分工序位置如图2所示。

【问题】1.根据背景资料，计算各级围岩总长及所占比例（以百分比表示，四舍五入，小数点后保留一位）。

2.分别写出适用于该隧道Ⅲ、Ⅳ级围岩的施工方法。

3.针对事件一，计算隧道施工工期（单位：月，小数点后保留一位）。

4.针对事件二，复制图1-2至答题卡上，在图中按环形开挖留核心土法补充开挖线，并在图中填写工序①和②的位置；并写出工序①～⑧的正确排序（以“②→③→⑥→……”格式作答）。

【解析】一、题目结构【题目结构】（一）背景某施工单位承建一山岭隧道工程，该隧道为分离式双向四车道公路隧道，事件一：施工单位决定按进、出口两个工区组织施工，左洞进、出口同时进洞施工，采用钻爆法开挖，模板台车衬砌。
