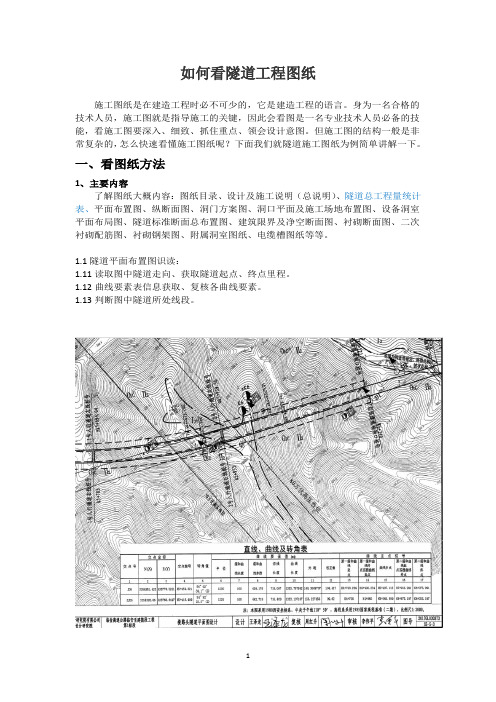

如何看隧道工程图纸施工图纸是在建造工程时必不可少的，它是建造工程的语言。
身为一名合格的技术人员，施工图就是指导施工的关键，因此会看图是一名专业技术人员必备的技能，看施工图要深入、细致、抓住重点、领会设计意图。
但施工图的结构一般是非常复杂的，怎么快速看懂施工图纸呢？下面我们就隧道施工图纸为例简单讲解一下。
一、看图纸方法1、主要内容了解图纸大概内容：图纸目录、设计及施工说明（总说明）、隧道总工程量统计表、平面布置图、纵断面图、洞门方案图、洞口平面及施工场地布置图、设备洞室平面布局图、隧道标准断面总布置图、建筑限界及净空断面图、衬砌断面图、二次衬砌配筋图、衬砌钢架图、附属洞室图纸、电缆槽图纸等等。

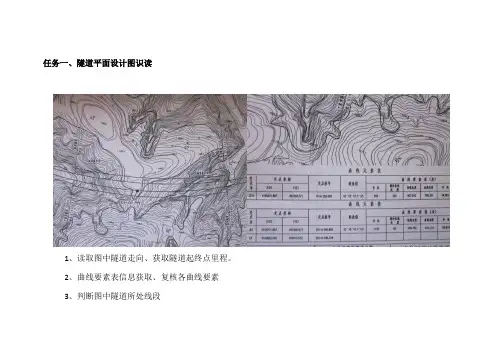

1.1隧道平面布置图识读：1.11读取图中隧道走向、获取隧道起点、终点里程。
1.12曲线要素表信息获取、复核各曲线要素。
1.13判断图中隧道所处线段。
1.2纵断面图识读：1.21里程、高程比列、纵断面设计图中包含信息、重点、掌握高程设计线的位置。
假设某天掌子面里程K14+398根据图中设计信息、计算开挖放样拱顶设计高程。
2、顺序从上往下看，从左往右看。
由里往外看，由大往小看，由粗往细看。
图样说明对照看，建施结合看，设备图纸参照看。
先看全局性基本图，后看局部性详图。
3、尺寸施工图上有各种各样的尺寸，我们想要将所有尺寸记住具有一定难度，但对建筑物的主要尺寸，例如隧道的净高、净宽尺寸、拱部二衬半径、线间距尺寸、预留变形量等我们要牢牢4、图纸相互关系我们在看施工图纸时需要弄清每张图纸之间的联系和相互关系，将施工说明中做法和图纸对照，同时做好洞、沟、槽等的预留，这是减少和避免差错的重要步骤。
5、重点例如衬砌断面图中首先看进洞方向（隧道是前进方向还是后退方向）、设计线路、隧道中线、设计标高等设计要求。
6、图表对照看施工图时，如果出现无法详细表达的数据，我们需要采用工程量表对照法，将图中的数据与工程量表做对照验算，看下是否有误差。
