数控车中的切槽方法探讨

项目五槽加工一、【槽在轴类零件中的应用】槽在轴类零件中应用比较广泛，主要起到定位、密封和加工螺纹时的退刀作用。

如数控车床螺纹退刀槽，槽的作用时为了在车削螺纹时，能让螺纹刀有退出工件的距离，以免螺纹车刀和工件发生碰撞。

在外螺纹和内螺纹的配合，槽可以使螺母紧贴外螺纹的轴肩，有效防止螺纹松动等。

二、【学习目标】知识与能力目标：1、能够正确的安装切槽刀并能独立完成切槽刀对刀。

2、掌握槽加工的工艺分析和程序编制方法。

3、合理选择加工圆锥的刀具，能结合G00、G01等基本指令编写槽类零件，熟练掌握G94/G75指令的格式并正确使用，完成带槽轴的加工。

4、掌握槽的尺寸精度的控制方法。

过程与方法目标通过理实一体化教学模式，学生运用合作学习与自主探究学习方法，将知识转换为技能。

情感态度价值观目标建立质量、安全、环保及现场管理的意识，珍惜资源、爱护环境，具有全局思维与系统思维、整体思维与创新思维的能力。

三、【咨询】（一）使用G94指令加工槽零件1、相关加工知识：（1）解读图5-1所示的带槽的零件图，毛坯尺寸为Φ45*100的棒料，材料为45#钢。

由图可知需要加工到最小尺寸Φ34，加工余量较大。

当选用数控车床来加工此类零件时，怎么样才能加工出该零件呢？用什么指令进行编程？通过查阅资料及课本明确数控车床加工槽的加工方法及指令的应用；叙述数控车床加工槽工件的全过程。

（2）任务分析解读图5-1所示的槽零件，所用的毛坯为棒料，加工余量大，要得到图纸标注尺寸，需要一层层切削。

如果使用G00、G01等指令分层切削编程，编程将会很繁琐，采用外圆粗车循环 G71指令及精车循环G70指令以及G94端面切削循环指令编程则可简化编程。

本任务为带槽圆柱轴的车削，在编程与加工之前，应先了解槽零件的工艺分析方法及车削加工路线等相关知识。

图5-1槽加工零件图（3）刀具卡（见表5-1）表5-1 槽加工刀具卡(4)检测方法（见表5-2）2、制定加工工艺：(1)加工路线：粗车所有外圆尺寸，精车所有外圆尺寸，切槽。

令了解沟槽的种类和作用。

令掌握矩形槽和圆弧形槽的车削方法和测量方法。

令理解车沟槽时可能产生的问题和防止方法。

令掌握切断的方法。

令掌握车削沟槽零件加工的方法。

令掌握车削沟槽零件的检测。

令掌握切断时的注意事项。

槽轴，如图3- 1 所示，毛坯尺寸 50 150 mm，材料为45 号钢，分析零件加工工艺。

图3- 1 槽轴1.本任务车削矩形槽和圆形槽，并切断(4mm 处)，毛坯材料为45 钢。

2.掉头，用一夹一顶加工。

3.根据尺寸公差.表面粗糙度的要求，采用先粗后精的加工方法。

切断与车槽是车工的基本操作技能之一，能否掌握好，关键在于刀具的刃磨。

⑴刃磨左侧副后刀面：两手握刀，车刀前刀面向上，同时磨出左侧副后角和副偏角。

⑵刃磨右侧副后刀面：两手握刀，车刀前刀面向上，同时磨出右侧副后角和副偏角。

⑶刃磨主后刀面：同时磨出主后角。

⑷刃磨前刀面和前角：车刀前刀面对着砂轮磨削表面。

⑴切断刀的卷屑槽不宜磨得太深，普通为0.75－1.5mm。

⑵刃磨切断刀和车槽刀的两侧副后角时，应以车刀的底面为基准，用钢尺或者直角尺检查。

⑶刃磨切断刀和车槽刀的副偏角时，要防止下列情况产生：副偏角太大，刀头强度变差，容易折断；副偏角为负值，不能用直进法切削；副切削刃不平直，不能用直进法切削；车刀左侧磨去太多，不能切割有高台阶的工件。

在零件上加工各种形状的槽的操作，叫做切沟槽。

常用的外沟槽有外圆沟槽.45 外沟槽.外圆端面沟槽和圆弧沟槽等。

车槽刀装夹是否正确，对车槽的质量有直接影响。

如矩形车槽刀的装夹，要求垂直工件轴心线，否则车出的槽壁不会平直。

⑴车精度不高.宽度较窄的矩形沟槽，可以用刀宽等于槽宽的车槽刀，采用直进法一次进给车出。

精度要求较高的沟槽，普通采用二次进给车成。

即第一次进给车沟槽时，槽壁两侧留精车余量，第二次进给时用等宽刀修整。

⑵车较宽的沟槽，可以采用多次直进法切割。

并在槽壁两侧留一定的精车余量，然后根据槽深. 槽宽精车至尺寸。

⑶车较小的圆弧形槽，普通用成型刀车削。

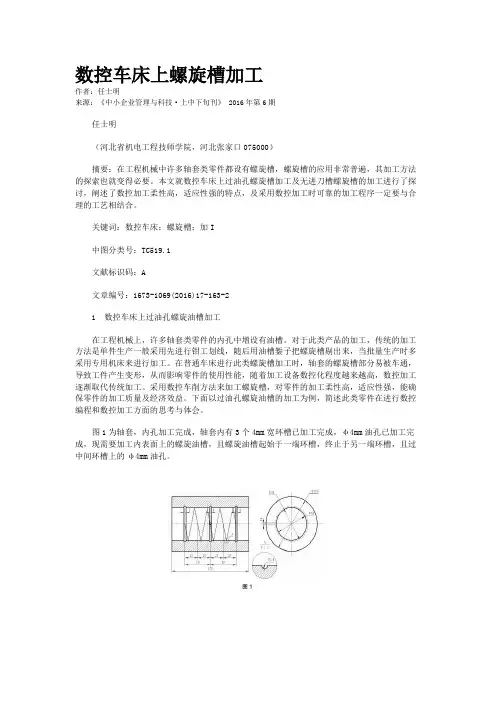

数控车床上螺旋槽加工作者：任士明来源：《中小企业管理与科技·上中下旬刊》 2016年第6期任士明（河北省机电工程技师学院，河北张家口075000）摘要：在工程机械中许多轴套类零件都设有螺旋槽，螺旋槽的应用非常普遍，其加工方法的探索也就变得必要。

本文就数控车床上过油孔螺旋槽加工及无进刀槽螺旋槽的加工进行了探讨，阐述了数控加工柔性高，适应性强的特点，及采用数控加工时可靠的加工程序一定要与合理的工艺相结合。

关键词：数控车床；螺旋槽；加I中图分类号：TC519.1文献标识码：A文章编号：1673-1069(2016)17-163-21 数控车床上过油孔螺旋油槽加工在工程机械上，许多轴套类零件的内孔中增设有油槽。

对于此类产品的加工，传统的加工方法是单件生产一般采用先进行钳工划线，随后用油槽錾子把螺旋槽剔出来，当批量生产时多采用专用机床来进行加工。

在普通车床进行此类螺旋槽加工时，轴套的螺旋槽部分易被车通，导致工件产生变形，从而影响零件的使用性能，随着加工设备数控化程度越来越高，数控加工逐渐取代传统加工。

采用数控车削方法来加工螺旋槽，对零件的加工柔性高，适应性强，能确保零件的加工质量及经济效益。

下面以过油孔螺旋油槽的加工为例，简述此类零件在进行数控编程和数控加工方面的思考与体会。

图1为轴套，内孔加工完成，轴套内有3个4mm宽环槽已加工完成，φ4mm油孔已加工完成，现需要加工内表面上的螺旋油槽，且螺旋油槽起始于一端环槽，终止于另一端环槽，且过中间环槽上的φ4mm油孔。

以最后一刀精加工编程阐述螺旋油槽的加工方法为例：首先，准备一把R1.5的半圆头内螺纹车刀，装刀后进行对刀操作（X向刀具补偿值放在“形状补偿”页面内。

其次，工件坐标系零点设在工件右端面中心，刀位点选在刀头圆心位置。

螺旋油槽起于右端环槽，止于左端环槽，其程序如下：……G00 X55.；Z-25.；G01 X60. F ；G32 Z-125. F25.；G00 X55.；Z5.；……至此螺旋线已经加工完成。

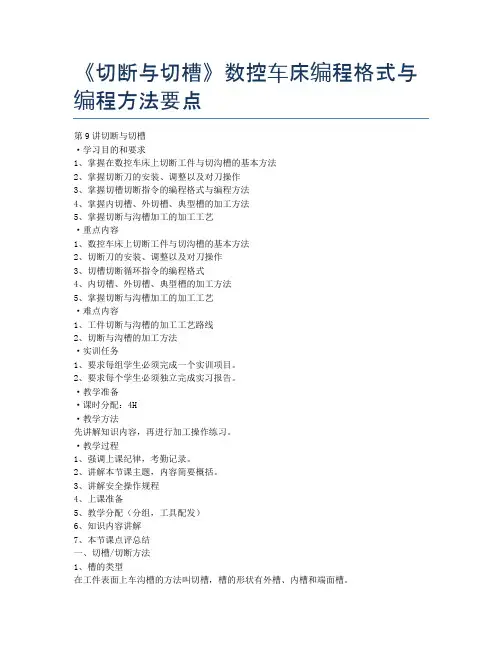

《切断与切槽》数控车床编程格式与编程方法要点第9讲切断与切槽·学习目的和要求1、掌握在数控车床上切断工件与切沟槽的基本方法2、掌握切断刀的安装、调整以及对刀操作3、掌握切槽切断指令的编程格式与编程方法4、掌握内切槽、外切槽、典型槽的加工方法5、掌握切断与沟槽加工的加工工艺·重点内容1、数控车床上切断工件与切沟槽的基本方法2、切断刀的安装、调整以及对刀操作3、切槽切断循环指令的编程格式4、内切槽、外切槽、典型槽的加工方法5、掌握切断与沟槽加工的加工工艺·难点内容1、工件切断与沟槽的加工工艺路线2、切断与沟槽的加工方法·实训任务1、要求每组学生必须完成一个实训项目。

2、要求每个学生必须独立完成实习报告。

·教学准备·课时分配：4H·教学方法先讲解知识内容，再进行加工操作练习。

·教学过程1、强调上课纪律，考勤记录。

2、讲解本节课主题，内容简要概括。

3、讲解安全操作规程4、上课准备5、教学分配（分组，工具配发）6、知识内容讲解7、本节课点评总结一、切槽/切断方法1、槽的类型在工件表面上车沟槽的方法叫切槽，槽的形状有外槽、内槽和端面槽。

2、切槽的方法（1）加工外槽时用外切槽刀，且沿着工件中心方向切削；加工内槽时用内切槽刀，且沿着工件大径方向切削；加工端面槽时可用外切槽刀、内切槽刀或自磨刀具。

（2）车削精度不高的和宽度较窄的矩形沟槽：可以用刀宽（主切削刃宽度）等于槽宽的切槽刀，直接采用G01直进法横向走刀一次将槽切出。

（3）车削精度要求较高的和宽度较宽的沟槽：主切削刃宽度小于槽宽，分几次直进法横向走刀，并在槽的两侧、槽底留一定的精车余量。

切出槽宽后，然后根据槽深、槽宽，最后一刀纵向走刀精车至槽底尺寸。

当切削到槽底时一般应暂停一段时间以光顺槽底。

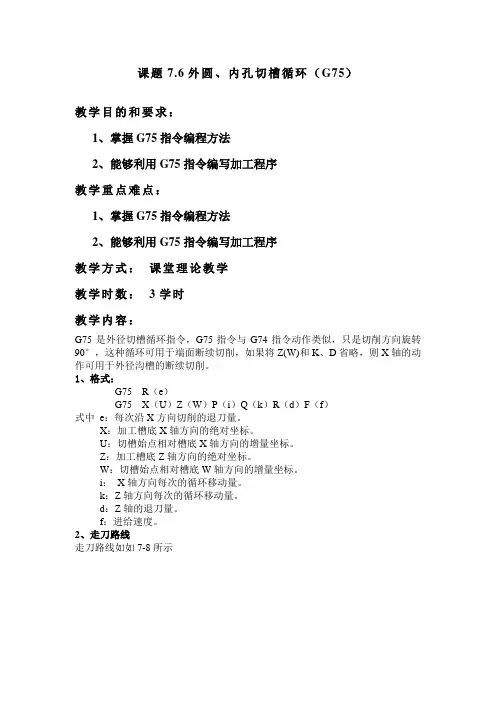

（4）加工宽槽和多槽时：可用移位法、调用子程序、宏程序或G75切槽复合循环指令编程。

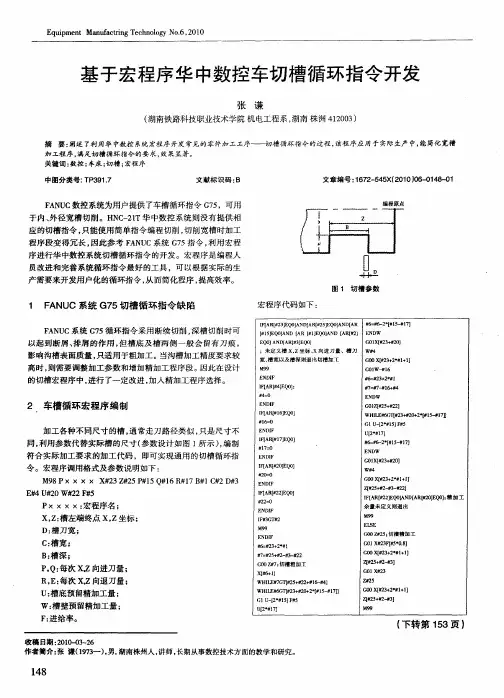

（5）车削较小的圆弧形槽，一般用成形车刀车削，或改变主偏角与副偏角的角度。

数控车床沟槽件加工工艺设计与实践沈国祥【摘要】Grooving part machining is often met with in NC lathe.There are various methods for groove machining,but the machining workmanship,cutting parameter and programming are different.The workmanship of groove machining is more important,and the accuracy of parts depends on the programming.This paper analyes and studies the machining workmanship and the problems commonly met with during the process of production.%沟槽零件是数控车床加工中经常碰到的,不同类型沟槽的加工方法是有差别的,其各自的加工工艺、切削参数、编程方法也截然不同.沟槽零件的制造其生产工艺是关键,零件精度好坏取决于工艺编制的品质.对沟槽件的加工工艺设计、生产制造中常遇到相关问题进行分析与研究.【期刊名称】《机械制造与自动化》【年(卷),期】2013(042)003【总页数】4页(P63-66)【关键词】数控车床;沟槽零件;工艺设计;生产制造【作者】沈国祥【作者单位】南京工业职业技术学院,江苏南京210046【正文语种】中文【中图分类】TG519.10 引言数控车床在生产加工过程中，常会遇到轴肩部分的沟槽加工、内孔台阶的沟槽加工:常见的有矩形内外沟槽、梯形内外沟槽、端面沟槽、内外圆弧沟槽等。

沟槽零件的设计是根据它在整机中所处位置的机械性能的要求而程序成形的，各种槽其功能也各不相同，它们在整机中各自承担着自己的使命。

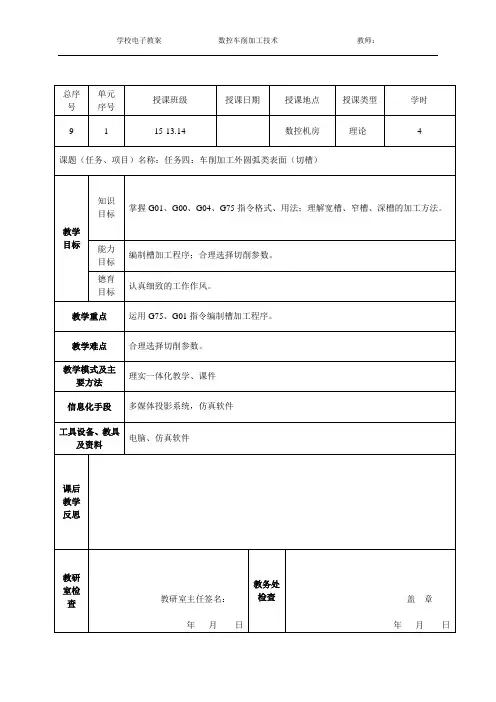

教学过程程序（环节）教学内容教师活动学生活动方法及提示1．新课引入（10分钟）1．复习G00、G01指令格式2．提出本节课的任务：⑴窄槽、宽槽、深槽的加工方法提出任务，激发学生学习兴趣⑴回答老师的提问。

⑵看投影仪，明确本节课的任务直接提出本节课任务。

2．必备知识（30分钟）一、槽的种类1.窄槽和宽槽：沟槽的宽度不大，采用切槽刀宽度等于槽宽的车刀，一次车出的沟槽称为窄槽。

沟槽宽度大于切槽刀头宽的槽称为宽槽。

2.浅槽和深槽：浅槽和深槽是相对而言，若槽深小于槽宽则可视为浅槽，槽深大于槽宽则可视为深槽。

二、槽的加工1.窄槽的加工窄槽加工时选用切槽刀宽等于槽宽的车刀，用G01指令进行直线切削。

精度要求较高时，用G04指令使刀具在槽底停留几秒，以光整槽底。

2.深槽的加工为了避免切槽过程中由于排屑不畅，使刀具前部压力过大出现扎刀和折断刀具的现象，应采用分次进刀的方式，刀具在切入工件一定深度后，停止进刀并回退一段距离，达到断屑和排屑的目的，注意应尽量选择强度较高的刀具。

3.宽槽的加工宽槽的宽度、深度的精度要求及表面质量相对较高。

在切削宽槽时常采用排刀的方式进行粗切，然后用精切槽刀沿槽的一侧切至槽底，精加工槽底至槽的另一侧，再沿侧面退出。

三、刀具刀位点的确定切槽刀有左右两个刀尖及切削中利用简洁语言配合课件进行讲解认真聆听，记录重要知识点。

抓住重点和难点进行讲解心处三个刀位点，加工径向槽进行对刀和编程时一般常用刀位点1。

四、切槽编程中应注意的问题1.在加工同类型槽的过程中采用同一个刀位点。

2.注意合理安排切槽后的退刀路线，避免刀具与零件的碰撞，造成车刀及零件的损坏。

3.切槽时，刀刃宽度、切削速度和进给量都不宜太大。

五、G代码指令1.暂停（延时）指令G04指令执行后，进行暂停至指定时间，暂停时间过后，继续执行下一段程序。

格式：G04 X（P）；说明：X（P）表示暂停时间，X单位是秒，P单位是毫秒。

例如G04 X5表示暂停5秒；G04 P5表示暂停5毫秒。
