数控车床编程与操作教案

数控车床编程与操作教案教案标题：数控车床编程与操作教案教案目标：1. 了解数控车床的基本原理和工作原理。

2. 掌握数控车床的编程方法和操作技巧。

3. 能够独立进行数控车床的编程和操作。

教学内容：1. 数控车床的基本原理和工作原理介绍。

2. 数控车床编程的基本知识和方法。

3. 数控车床的操作技巧和注意事项。

教学步骤：步骤一：数控车床的基本原理和工作原理介绍（约10分钟）1. 介绍数控车床的定义和作用。

2. 解释数控车床的基本组成部分，如主轴、进给系统、控制系统等。

3. 说明数控车床的工作原理和工作过程。

步骤二：数控车床编程的基本知识和方法（约20分钟）1. 解释数控车床编程的定义和作用。

2. 介绍数控车床编程的基本知识，如数控编程语言、坐标系、刀具半径补偿等。

3. 演示数控车床编程的基本方法，包括编写程序、调试程序等。

步骤三：数控车床的操作技巧和注意事项（约30分钟）1. 介绍数控车床的操作界面和操作按钮的功能。

2. 演示数控车床的操作技巧，包括开机操作、坐标系设定、刀具装夹等。

3. 强调数控车床操作的注意事项，如安全操作、材料选择等。

步骤四：练习与巩固（约20分钟）1. 提供练习题目，要求学生独立进行数控车床编程和操作。

2. 监督学生实际操作，并给予指导和反馈。

3. 对学生的操作进行总结和评价。

教学资源：1. 数控车床的实物或模型。

2. 数控车床编程软件或模拟软件。

3. 相关的教学视频和教材。

评估方法：1. 学生练习的成果评估，包括编程的准确性和操作的熟练程度。

2. 学生对数控车床编程和操作的理解和掌握程度的评估。

3. 学生在练习中的主动性和合作程度的评估。

教案备注：1. 教案中的时间安排仅供参考，根据实际教学情况可适当调整。

2. 教案中的教学资源和评估方法可根据学校的具体条件进行调整和补充。

3. 教案中的教学步骤和内容应根据学生的实际水平和学习需求进行调整和拓展。

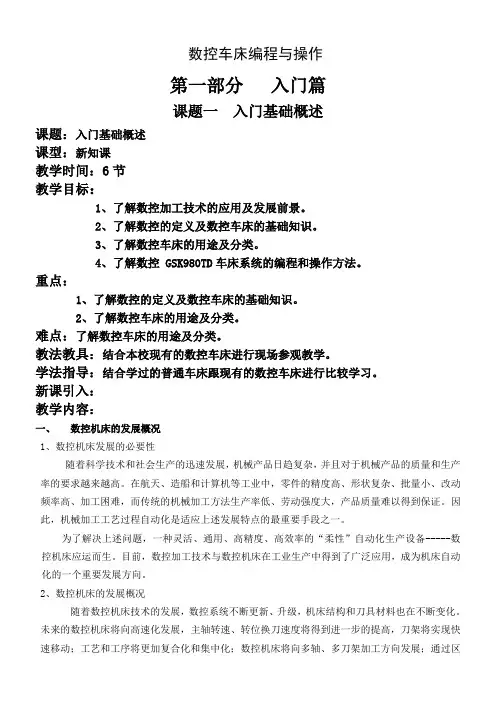

数控车床编程与操作第一部分入门篇课题一入门基础概述课题：入门基础概述课型：新知课教学时间：6节教学目标：1、了解数控加工技术的应用及发展前景。

2、了解数控的定义及数控车床的基础知识。

3、了解数控车床的用途及分类。

4、了解数控 GSK980TD车床系统的编程和操作方法。

重点：1、了解数控的定义及数控车床的基础知识。

2、了解数控车床的用途及分类。

难点：了解数控车床的用途及分类。

教法教具：结合本校现有的数控车床进行现场参观教学。

学法指导：结合学过的普通车床跟现有的数控车床进行比较学习。

新课引入：教学内容：一、数控机床的发展概况1、数控机床发展的必要性随着科学技术和社会生产的迅速发展，机械产品日趋复杂，并且对于机械产品的质量和生产率的要求越来越高。

在航天、造船和计算机等工业中，零件的精度高、形状复杂、批量小、改动频率高、加工困难，而传统的机械加工方法生产率低、劳动强度大，产品质量难以得到保证。

因此，机械加工工艺过程自动化是适应上述发展特点的最重要手段之一。

为了解决上述问题，一种灵活、通用、高精度、高效率的“柔性”自动化生产设备-----数控机床应运而生。

目前，数控加工技术与数控机床在工业生产中得到了广泛应用，成为机床自动化的一个重要发展方向。

2、数控机床的发展概况随着数控机床技术的发展，数控系统不断更新、升级，机床结构和刀具材料也在不断变化。

未来的数控机床将向高速化发展，主轴转速、转位换刀速度将得到进一步的提高，刀架将实现快速移动；工艺和工序将更加复合化和集中化；数控机床将向多轴、多刀架加工方向发展；通过区域化、网络化的控制，数控机床的生产实现长时间无人化，全自动操作；机床的加工精度及可靠性也在向更高的水平发展。

同时，数控车床的结构设计也更趋于简易。

数控系统发展历史数控车床又称为CNC(Computer Numerical Control)车床，既用计算机数字控制的车床。

数控车床是一种用数字化代码作指令，由数字控制系统进行控制的自动化车床。

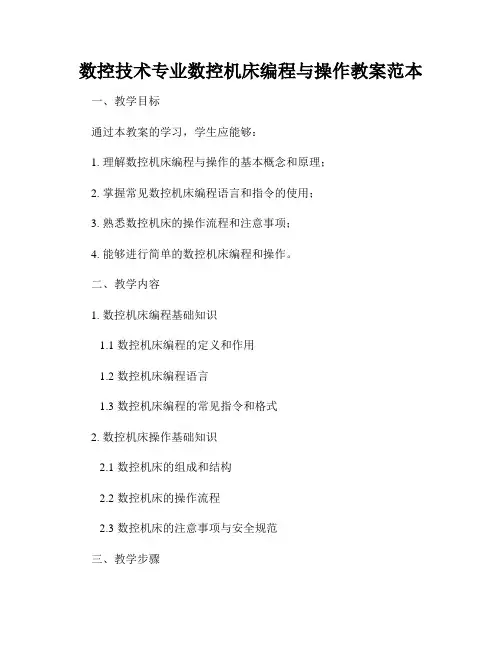

数控技术专业数控机床编程与操作教案范本一、教学目标通过本教案的学习，学生应能够：1. 理解数控机床编程与操作的基本概念和原理；2. 掌握常见数控机床编程语言和指令的使用；3. 熟悉数控机床的操作流程和注意事项；4. 能够进行简单的数控机床编程和操作。

二、教学内容1. 数控机床编程基础知识1.1 数控机床编程的定义和作用1.2 数控机床编程语言1.3 数控机床编程的常见指令和格式2. 数控机床操作基础知识2.1 数控机床的组成和结构2.2 数控机床的操作流程2.3 数控机床的注意事项与安全规范三、教学步骤1. 数控机床编程基础知识的介绍1.1 解释数控机床编程的定义和作用1.2 介绍数控机床编程语言的分类和特点1.3 演示常见数控机床编程指令的使用2. 数控机床编程实例分析2.1 针对某种特定工件进行数控机床编程实例分析 2.2 详解编写该工件的数控机床编程过程2.3 讲解实例中使用的编程指令和参数设置3. 数控机床操作基础知识的讲解3.1 介绍数控机床的组成和结构3.2 讲解数控机床的操作流程和基本步骤3.3 强调数控机床操作中的安全事项和注意事项4. 数控机床操作实例演示4.1 选择一个合适的数控机床操作实例进行演示 4.2 按照操作流程和步骤进行实例操作演示4.3 强调操作中需要注意的关键点和技巧四、教学方法1. 讲授法：通过讲解和示范，向学生传授数控机床编程和操作的基本知识和技能。

2. 演示法：通过实际操作演示，让学生亲自操作数控机床，提高他们的实操能力和理解水平。

3. 问题解答法：在讲解和演示过程中，引导学生进行思考和提问，并及时解答学生的疑问。

五、教学评估1. 课堂表现评估：观察学生在课堂上的学习态度和参与程度，以及对数控机床编程和操作知识的理解和掌握情况。

2. 实操评估：要求学生进行实际的数控机床编程和操作，评估他们的实操能力和操作技巧。

六、教学资源1. 数控机床编程与操作教材：提供相关的理论知识和实操案例，帮助学生进行学习和练习。

数控车床编程与操作教案一、教学目标：1.了解数控车床的基本构造和工作原理；2.掌握数控车床的操作方法和编程技巧；3.能够独立完成简单的数控车床编程和操作任务；4.培养学生的观察、思考和解决问题的能力。

二、教学内容：1.数控车床的基本构造和工作原理；2.数控车床的操作方法；3.数控车床的编程技巧；4.数控车床的实际应用。

三、教学过程：1.导入（10分钟）通过举例说明数控车床的应用和重要性，激发学生的学习兴趣。

2.理论讲解（30分钟）2.1数控车床的基本构造和工作原理-数控车床的主要构造部分：床身、主轴箱、进给箱、刀架、刀座等；-数控车床的工作原理：数控系统接收输入的程序，控制各个动作，实现加工。

2.2数控车床的操作方法-数控指令的使用方法：G指令、M指令、T指令；-数控机床的操作主界面介绍；-数控机床的操作步骤：开机、设定工件坐标系、选择工艺参数、设定刀具补偿等。

2.3数控车床的编程技巧-程序的组成结构：起始块、分块、结束块；-基本指令的使用方法：G指令、M指令、T指令的含义和使用；-工件坐标系的设定方法；-刀具补偿的使用方法。

3.实际操作（40分钟）3.1数控机床的开机操作-按照正确的操作顺序开启数控机床；-观察数控机床的各个部分是否正常运行。

3.2数控机床的坐标系设定-设置工件坐标系原点；-设置工件坐标系的方向。

3.3数控机床的刀具设定-选择合适的刀具；-载入刀具信息。

3.4数控机床的手动操作-使用手轮进行手动操作；-观察数控机床的响应情况。

3.5数控机床的程序编写与运行-根据给定的加工要求编写加工程序；-将程序输入数控机床；-运行程序观察数控机床的加工情况。

4.总结与评价（20分钟）对本节课的内容进行总结，并对学生进行评价。

四、教学评价：1.观察学生在实际操作中的表现，了解其对数控车床操作和编程技巧的掌握程度；2.收集学生对本节课内容的反馈意见，了解教学效果。

五、教学资源：1.数控车床设备；2.数控车床编程和操作教材；3.多媒体教学设备。

数控车床编程与操作教案【小结】：本课题是数控车床编程的重要环节，必须了解数控车床的的编程特点，熟练掌握单一固定循环G94指令的应用，能够用G94编制简单轴类零件的端面数控加工程序。

【课外作业】：用G94完成P218的图(1)和图的端面切削编程。

螺纹切削指G32 螺纹切削循环指令G92教学目的和要求：1、掌握螺纹切削指令G322、掌握3、能够利用螺纹切削指令编写加工程序教学重点难点：1、G32，G92螺纹切削指令2、能够使用G92，G32指令编写加工程序教学方式：课堂理论教学教学时数：2课时教学内容：一、螺纹切削G321、格式：G32 X__Z__ F__2、说明：X、 Z：为绝对编程时，有效螺纹终点在工件坐标系中的坐标； U、W：为增量编程时，有效螺纹终点相对于螺纹切削起点的位移量；F：螺纹导程，即主轴每转一圈，刀具相对于工件的进给值；①从螺纹粗加工到精加工，主轴的转速必须保持一常数；②在没有停止主轴的情况下，停止螺纹的切削将非常危险；因此螺纹切削时进给保持功能无效，如果按下进给保持按键，刀具在加工完螺纹后停止运动；③在螺纹加工中不使用恒定线速度控制功能；④在螺纹加工轨迹中应设置足够的升速进刀段δ和降速退刀段δ，以消除伺服滞后造成的螺距误差。

二、螺纹切削循环 G921、格式： G92 X__Z__ F__；2、说明：X、Z：绝对值编程时，为螺纹终点在工件坐标系下的坐标；增量值编程时，为螺纹终点相对于循环起点的有向距离。

F：螺纹导程；【小结】：本课题的主要内容是螺纹切削指令 G32，与螺纹切削循环指令G92，其格式和应用，要求学生掌握。

【课外作业】：用G32和G92完成P222的图(25)和图的端面切削编程。

课题七复合型车削固定循环课题：复合型车削固定循环课型：新知课教学时间：30节教学目标：1、熟练掌握外圆粗车循环的车削方法。

2、熟练掌握精加工循环的车削方法。

3、熟练掌握端面粗车循环的车削方法。

《数控车床编程与加工》实训教案一、实训目标1. 理解数控车床的基本工作原理和结构。

2. 掌握数控车床编程的基本方法和技巧。

3. 能够独立完成简单零件的数控车床加工操作。

二、实训内容1. 数控车床的基本操作。

2. 数控车床编程的基本指令和功能指令。

3. 数控车床加工工艺的制定和调整。

4. 数控车床的维护和故障排除。

5. 实际操作案例的加工练习。

三、实训准备1. 熟悉数控车床的相关理论知识。

2. 准备数控车床操作手册和编程指导书。

3. 准备实际操作案例的图纸和工艺参数。

4. 准备数控车床的安全操作规程和注意事项。

四、实训步骤1. 对数控车床进行安全检查和预热。

2. 根据图纸和工艺参数编写加工程序。

3. 将加工程序输入到数控车床中并进行模拟。

4. 进行实际加工操作，并调整加工参数。

5. 检查加工结果，并进行必要的修正。

五、实训要求1. 能够正确进行数控车床的基本操作。

2. 能够编写简单的数控车床加工程序。

3. 能够根据图纸和工艺参数进行加工操作。

4. 能够对加工结果进行检查和评估。

5. 能够遵守数控车床的安全操作规程和注意事项。

六、实训评价1. 学生能够独立完成数控车床的基本操作。

2. 学生能够编写并正确输入加工程序。

3. 学生能够根据图纸和工艺参数进行加工操作，并达到预期效果。

4. 学生能够对加工结果进行检查和评估，保证加工质量。

5. 学生能够遵守数控车床的安全操作规程，无违规操作。

七、实训注意事项1. 操作数控车床前，必须佩戴好个人防护装备，如安全帽、防护眼镜、耳塞等。

2. 在操作过程中，严禁将手、头等身体部位伸入刀具附近，以防发生意外伤害。

3. 确保数控车床的刀架、刀具与其他部件安装牢固，防止加工过程中发生松动。

4. 遵循“先试后切”的原则，进行加工前应先进行试切，检查刀具路径和加工参数是否正确。

5. 遇到问题或紧急情况时，立即停止操作，并及时报告教师。

八、实训拓展1. 引导学生学习数控车床的高级编程指令和功能，提高编程水平。

《数控车床编程与加工》实训教案一、教学目标1. 理解数控车床的基本原理和结构。

2. 学会数控车床编程的基本方法。

3. 掌握数控车床加工的基本技能。

4. 培养学生的动手能力和团队协作能力。

二、教学内容1. 数控车床概述数控车床的定义数控车床的分类数控车床的组成部分及功能2. 数控车床编程基础数控编程的基本概念数控编程的指令系统数控编程的格式与规则三、教学方法1. 讲授法：讲解数控车床的基本原理、结构和编程方法。

2. 演示法：展示数控车床的操作过程和加工实例。

3. 实践法：学生动手进行数控车床编程和加工实践。

4. 讨论法：学生分组讨论，分享学习心得和经验。

四、教学资源1. 数控车床实训基地：提供实际操作数控车床的机会。

2. 数控车床编程软件：辅助学生进行编程练习。

3. 教学课件：展示数控车床的相关图片、动画和视频。

4. 参考资料：提供相关的书籍、论文和网络资源。

五、教学评价1. 平时成绩：考察学生的出勤、课堂表现和作业完成情况。

2. 实践操作考核：评估学生在数控车床上的操作技能。

3. 编程考核：评估学生的编程能力和加工工艺水平。

4. 小组讨论评价：评价学生的团队协作能力和解决问题的能力。

六、教学安排1. 课时：共计32课时，其中包括理论讲授8课时，实践操作24课时。

2. 教学计划：第1-4课时：数控车床概述第5-8课时：数控车床编程基础第9-12课时：数控车床编程实例第13-16课时：数控车床操作与加工实践第17-20课时：数控车床加工工艺第21-24课时：数控车床编程与操作综合训练七、教学步骤1. 导入：通过展示数控车床的实际加工视频，引发学生兴趣，引入数控车床编程与加工的话题。

2. 讲解：讲解数控车床的基本原理、结构和编程方法。

3. 演示：展示数控车床的操作过程和加工实例。

4. 实践：学生动手进行数控车床编程和加工实践。

5. 讨论：学生分组讨论，分享学习心得和经验。

6. 总结：回顾本节课的重点内容，强调注意事项。

数控车床编程教案教案：数控车床编程一、教学目标1.了解数控车床编程的基本概念和原理。

2.掌握数控车床编程的基本语法和常用指令。

3.能够独立进行简单的数控车床编程。

二、教学内容1.数控车床编程的概念和原理2.数控车床编程的基本语法和常用指令3.数控车床编程实例分析和编写三、教学过程1.导入（10分钟）通过提问和讨论，引导学生了解数控车床编程的概念和作用。

2.数控车床编程的基本语法和常用指令（30分钟）讲解数控车床编程的基本语法和常用指令，包括：-G代码：用于控制运动指令，如G00、G01等。

-M代码：用于控制辅助功能，如M03启动主轴、M05停止主轴等。

-T代码：用于选择刀具号。

-F代码：用于控制进给速度。

-S代码：用于控制主轴转速。

3.数控车床编程实例分析和编写（40分钟）通过实际案例分析和讲解，引导学生学会分析和编写数控车床程序。

实例包括：-面铣：通过分析面铣过程，学习如何编写相应的数控车床程序。

-镗孔：通过分析镗孔过程，学习如何编写相应的数控车床程序。

-外圆车削：通过分析外圆车削过程，学习如何编写相应的数控车床程序。

四、教学总结（10分钟）总结数控车床编程的要点和关键步骤，强调学生应掌握的基本知识和技能。

五、教学反馈通过课堂练习和作业，检查学生对数控车床编程的理解和掌握程度。

六、教学资源1.教学课件和案例分析材料。

2.计算机和数控车床编程软件。

七、教学评价通过对学生的课堂表现、练习和作业的评价，对教学效果进行评估和反思，并做出相应改进。

八、教学延伸1.组织学生进行实际操作，编写和调试数控车床程序。

2.进一步拓展学生对数控车床编程的理论知识和实际应用的学习。

3.组织学生参观数控车床加工现场，了解实际生产中数控车床编程的应用。

以上是关于数控车床编程的教案，希望能够帮助学生掌握数控车床编程的基本知识和技能，为日后的实际应用打下坚实的基础。

【精品】数控机床编程与操作教案第一章：数控机床概述1.1 数控机床的定义与发展1.2 数控机床的组成与工作原理1.3 数控机床的分类及特点1.4 数控机床的应用范围第二章：数控编程基础2.1 数控编程的基本概念2.2 数控编程的坐标系2.3 数控编程的基本指令2.4 数控编程的程序结构与编写方法第三章：数控机床操作3.1 数控机床操作面板及功能3.2 数控机床的开机与关机操作3.3 数控机床的对刀与换刀操作3.4 数控机床的加工操作流程第四章：数控编程实例解析4.1 直线插补编程实例4.2 圆弧插补编程实例4.3 螺纹编程实例4.4 复杂零件编程实例第五章：数控机床的维护与故障排除5.1 数控机床的日常维护与保养5.2 数控机床常见故障及排除方法5.3 数控机床的安全操作注意事项5.4 数控机床的故障诊断与维修技术第六章：数控机床高级编程技术6.1 高级编程指令及其应用6.2 用户宏程序的编制与调用6.3 刀具补偿编程技术6.4 固定循环编程及其应用第七章：数控机床自动化编程7.1 自动化编程概述7.2 与数控机床的集成编程7.3 CNC系统与PLC编程7.4 自动化生产线调试与优化第八章：数控机床仿真与模拟8.1 数控机床仿真技术概述8.2 数控机床仿真软件的使用8.3 数控机床加工过程的模拟8.4 仿真与实际加工的差异分析与调整第九章：数控机床加工工艺与优化9.1 数控加工工艺基础9.2 数控机床加工参数的选择9.3 数控加工路径的优化9.4 数控加工质量的检测与分析第十章：数控机床编程与操作实训10.1 实训目的与要求10.2 实训内容与步骤10.3 实训案例分析与评价重点和难点解析一、数控机床的定义与发展：重点关注数控机床的概念及其发展历程，理解数控技术的起源、发展阶段以及在我国的应用现状。

二、数控机床的组成与工作原理：重点掌握数控机床的基本组成部件，如CNC 装置、执行部件、数控编程系统等，并了解其工作原理。

机械科组优质课教案加工零件图：注：毛坯为Ø28棒料，零件还没有进行粗加工。

零件图1比例数量材料图号：01 1：1 1 45钢姓名日期得分教学过程一、讲解前置作业前置作业如下:1. 指出下列指令的格式A、G71B、G72C、G73D、G922. 根据加工零件图，分析零件的加工工艺，分析内容包括：1）零件图分析该零件由外圆柱面、圆锥面、球面、槽和螺纹组成。

其几何形状为圆柱形的轴类零件，零件径向尺寸与轴向尺寸都有精度要求，表面粗糙度为1.6μm，需采用粗、半精加工与精加工。

毛坯为Ø28的棒料。

材料为45钢。

2）加工工序零件的外形较简单，可采用三爪自定心卡盘装夹。

工件坐标原点选择在工件右端面中心，坐标系如图所示。

根据零件图样要求其加工工序为：①建立工件坐标系，并输入刀补值。

②平端面，对刀时平端面。

③外圆柱面粗车，选用90°外圆车刀，可采用G71指令。

④外圆柱面精车，选用90°外圆车刀，可采用G70指令。

⑤切槽加工，采用刀宽为4mm的切断刀。

⑥切螺纹，采用60°的螺纹车刀，由于G32指令编程麻烦，使程序加长，G92主要用于循环次数不多的螺纹切削，G76它主要用于多次自动循环，这里采用G92指令。

⑦车轴肩，采用刀宽为4mm的切断刀，可采用G72指令。

⑧切断，采用刀宽为4mm的切断刀。

3. 各工序刀具及切削参数选择序号加工面刀具号刀具规格主轴转速n/rmin-1进给速度V/mm.min-1类型材料1 端面T01 90°外圆车刀硬质合金500 602外圆柱面与球面粗车T01 90°外圆车刀500 100 3外圆柱面与球面精车T01 90°外圆车刀1000 404 外径槽T02 切断刀（刀宽4mm）400 405 切螺纹T03 60°的螺纹车刀400 8006 车轴肩T02 切断刀（刀宽4mm）400 407 切断T02 切断刀（刀宽4mm）400 40说明：01号刀为基准刀，采用试切法对刀。

一、教案基本信息1. 课程名称：数控车床编程与操作2. 课时安排：本章共安排4课时，每课时45分钟3. 教学目标：使学生了解数控车床编程与操作的基本知识，掌握数控车床编程的基本方法，学会操作数控车床进行零件加工。

二、教学内容与步骤1. 数控车床概述1.1 数控车床的定义与作用1.2 数控车床的分类与结构1.3 数控车床的加工特点及优势2. 数控车床编程基础2.1 数控编程的基本概念2.2 数控编程的基本指令2.3 数控编程的常用功能指令3. 数控车床编程实例3.1 轴类零件编程实例3.2 螺纹零件编程实例3.3 异形零件编程实例4. 数控车床操作与维护4.1 数控车床的操作步骤4.2 数控车床的操作面板及功能4.3 数控车床的日常维护与保养三、教学方法与手段1. 讲授法：讲解数控车床的基本概念、编程指令及操作步骤。

2. 示教法：演示数控车床编程与操作的过程，让学生直观地了解操作方法。

3. 实践法：安排学生在数控车床上进行实际操作，巩固所学知识。

四、教学评价1. 课堂提问：检查学生对数控车床编程与操作的基本知识的掌握情况。

2. 编程练习：评估学生运用所学知识进行数控编程的能力。

3. 操作考核：评价学生操作数控车床的实际操作能力。

五、教学资源1. 教材：数控车床编程与操作教材。

2. 数控车床：用于实践操作的教学设备。

3. 教学软件：数控仿真软件，用于模拟数控车床的操作与编程。

4. 课件：制作教学课件，辅助讲解与展示。

六、教学内容与步骤（续）5. 复杂零件编程与加工5.1 分析复杂零件的加工工艺5.2 编写复杂零件的数控程序5.3 执行复杂零件的加工操作6. 数控车床自动编程6.1 自动编程的概念与方法6.2 常用的自动编程软件介绍6.3 自动编程在实际加工中的应用七、教学方法与手段（续）4. 小组讨论法：针对复杂零件的加工工艺及编程展开讨论，促进学生相互学习与交流。

5. 案例分析法：分析实际加工中的案例，让学生了解数控车床编程与操作在工程应用中的重要性。

数控车床编程与操作教案第一章：数控车床概述1.1 数控车床的定义与发展1.2 数控车床的组成与结构1.3 数控车床的工作原理1.4 数控车床的分类与特点第二章：数控车床编程基础2.1 数控编程的基本概念2.2 数控编程的坐标系2.3 数控编程的指令系统2.4 数控编程的程序结构与编写方法第三章：数控车床的基本操作3.1 数控车床的开机与关机操作3.2 数控车床的对刀与找正3.3 数控车床的加工参数设置3.4 数控车床的手动与自动运行控制第四章：数控车床的刀具补偿与夹具调整4.1 刀具补偿的概念与作用4.2 刀具补偿的设置与调整4.3 夹具的作用与分类4.4 夹具的安装与调整方法第五章：数控车床的常见故障与维修5.1 数控车床故障的原因与分类5.2 数控车床故障的诊断与排除方法5.3 数控车床主要部件的维修与保养5.4 数控车床的安全操作与事故预防第六章：数控车床编程实例6.1 轴类零件的编程与加工6.2 螺纹类零件的编程与加工6.3 异形零件的编程与加工6.4 复杂零件的编程与加工策略第七章：数控车床高级编程技术7.1 子程序与宏程序的编写与应用7.2 用户坐标系与参数编程7.3 刀具路径的优化与仿真7.4 高速数控车床编程与加工技术第八章：数控车床操作员技能提升8.1 数控车床操作员的岗位职责与要求8.2 操作员的安全操作与规范8.3 数控车床的日常维护与保养8.4 操作员技能提升的培训与考核第九章：数控车床编程与操作的安全生产9.1 安全生产的重要性与基本要求9.2 数控车床的安全操作规程9.3 数控车床的安全防护装置与措施9.4 数控车床事故的预防与处理第十章：综合训练与实操考核10.1 数控车床编程与操作的综合训练项目10.2 实操考核的内容与标准10.3 实操考核的评分与结果分析10.4 实操考核后的总结与反馈重点解析本文主要介绍了数控车床编程与操作的教案，分为十个章节。

重点内容如下：一、数控车床的定义与发展、组成与结构、工作原理以及分类与特点。

《数控车床编程与加工》实训教案一、教学目标1. 理解数控车床的基本原理和结构。

2. 掌握数控车床的编程方法和技巧。

3. 学会使用数控车床进行加工操作。

4. 能够根据加工要求编写合适的数控程序。

二、教学内容1. 数控车床概述：介绍数控车床的定义、特点、分类和发展趋势。

2. 数控车床编程基础：讲解数控编程的基本概念、方法和步骤。

3. 数控车床编程实例：通过具体实例讲解数控编程的技巧和注意事项。

4. 数控车床操作：介绍数控车床的操作界面、功能和操作方法。

5. 数控车床加工实践：进行实际操作，掌握数控车床的加工技能。

三、教学方法1. 讲授法：讲解数控车床的基本原理、编程方法和操作技巧。

2. 演示法：通过实际操作演示数控车床的编程和加工过程。

3. 实践法：学生亲自动手进行数控车床的操作和加工实践。

4. 讨论法：学生分组讨论，分享学习心得和经验。

四、教学资源1. 数控车床设备：提供足够的数控车床设备供学生实践操作。

2. 教学软件：使用数控车床仿真软件进行编程和操作练习。

3. 教学课件：制作详细的课件，辅助讲解和展示教学内容。

4. 参考资料：提供相关的书籍、论文和网络资源，供学生自主学习。

五、教学评价1. 平时成绩：考察学生的出勤、课堂表现和作业完成情况。

2. 实践操作考核：评估学生在数控车床上的操作技能和加工质量。

3. 编程能力考核：评估学生编写数控程序的能力和正确性。

4. 综合能力评价：综合考虑学生的理论知识和实践能力，给予全面评价。

六、教学安排1. 课时：共计32课时，包括16课时理论教学和16课时实践教学。

2. 教学计划：第1-8课时：数控车床概述和编程基础讲解。

第9-16课时：数控车床编程实例分析和实践操作。

第17-24课时：数控车床操作演示和练习。

第25-32课时：数控车床加工实践和综合训练。

七、教学过程1. 课堂讲解：通过PPT课件，讲解数控车床的基本原理、编程方法和操作技巧。

2. 实践操作：学生在数控车床上进行实际操作，教师现场指导并进行演示。

项目一：华中数控编程简介任务一：华中数控编程指令（2课时）【教学目标】1．了解华中数控G指令。

2．掌握华中数控G指令的格式和用法。

【项目重点与难点】重点：华中数控G指令与法兰克、广数系统的不同之处难点：主要G指令的格式【教学过程】复习前面所学的指令，为学习华中系统G指令作准备我们所学过的指令有：M指令、S指令、T指令、G指令其中G指令有：G00、G01、G02、G03、G70、G71、G73、G90、G92、G94、G98、G99引入新课1．设问：我们学过的指令都是什么系统的指令那么华中数控系统编程是否用的指令是否和之前我们学过的一样我们学过的指令是针对法兰科系统和广州数控系统，华中系统的编程所用指令和他们大同小异。

2．阐述本次课的任务。

板书：华中数控编程指令新课教学1．讲解华中系统M指令、S指令、T指令、G指令。

板书：一、华中系统M指令、S指令、T指令、G指令：华中系统与法兰科系统和广州数控系统的M指令、S指令、T指令、G指令相同。

2．讲解华中系统与法兰科系统G指令的不同之处板书：二、华中系统与法兰科系统G指令的不同点：名称法兰科华中精加工循环 G70 P Q 无外圆内圆粗车循环 G71 U R G71 U R P Q X Z F G71 P Q U W F端面粗车循环 G72 W R G72 W R P Q X Z F G72 P Q U W F封闭轮廓粗车循环 G73 U W R G73 U W R P Q X Z F G73 P Q U W F外圆内圆车削循环 G90 X Z F G80 X Z F螺纹车削循环 G92 X Z F G82 X Z F端面车削循环 G94 X Z F G81 X Z F设定每分钟进给量 G98 G94设定每转进给量 G99 G95巩固练习板书：三、例题：在华中系统上编写图示零件的车削程序。

O0001；（车Φ15外圆和Φ21外圆）S500 M03 T0101 G95；G0 X100 Z100；G0 X28 Z2；G80 X23 Z-18 F0。
