磁粉(MT)检测通用工艺规程111讲解

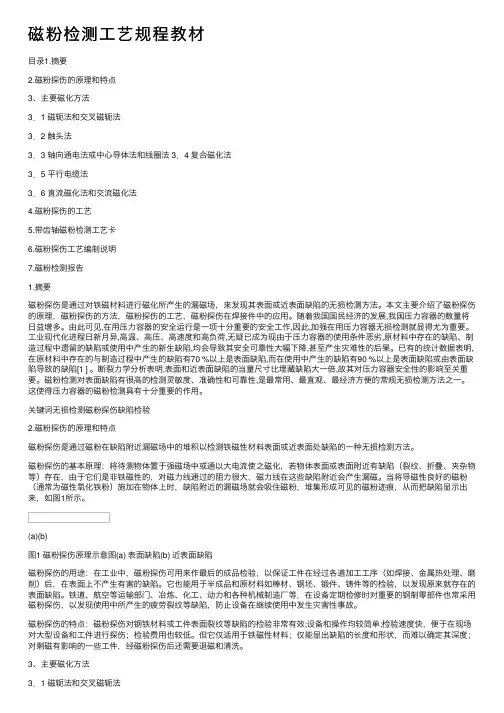

磁粉检测⼯艺规程教材⽬录1.摘要2.磁粉探伤的原理和特点3、主要磁化⽅法3．1 磁轭法和交叉磁轭法3．2 触头法3．3 轴向通电法或中⼼导体法和线圈法 3．4 复合磁化法3．5 平⾏电缆法3．6 直流磁化法和交流磁化法4.磁粉探伤的⼯艺5.带齿轴磁粉检测⼯艺卡6.磁粉探伤⼯艺编制说明7.磁粉检测报告1.摘要磁粉探伤是通过对铁磁材料进⾏磁化所产⽣的漏磁场，来发现其表⾯或近表⾯缺陷的⽆损检测⽅法。

本⽂主要介绍了磁粉探伤的原理，磁粉探伤的⽅法，磁粉探伤的⼯艺，磁粉探伤在焊接件中的应⽤。

随着我国国民经济的发展,我国压⼒容器的数量将⽇益增多。

由此可见,在⽤压⼒容器的安全运⾏是⼀项⼗分重要的安全⼯作,因此,加强在⽤压⼒容器⽆损检测就显得尤为重要。

⼯业现代化进程⽇新⽉异,⾼温、⾼压、⾼速度和⾼负荷,⽆疑已成为现由于压⼒容器的使⽤条件恶劣,原材料中存在的缺陷、制造过程中遗留的缺陷或使⽤中产⽣的新⽣缺陷,均会导致其安全可靠性⼤幅下降,甚⾄产⽣灾难性的后果。

已有的统计数据表明,在原材料中存在的与制造过程中产⽣的缺陷有70 %以上是表⾯缺陷,⽽在使⽤中产⽣的缺陷有90 %以上是表⾯缺陷或由表⾯缺陷导致的缺陷[1 ] 。

断裂⼒学分析表明,表⾯和近表⾯缺陷的当量尺⼨⽐埋藏缺陷⼤⼀倍,故其对压⼒容器安全性的影响⾄关重要。

磁粉检测对表⾯缺陷有很⾼的检测灵敏度、准确性和可靠性,是最常⽤、最直观、最经济⽅便的常规⽆损检测⽅法之⼀。

这使得压⼒容器的磁粉检测具有⼗分重要的作⽤。

关键词⽆损检测磁粉探伤缺陷检验2.磁粉探伤的原理和特点磁粉探伤是通过磁粉在缺陷附近漏磁场中的堆积以检测铁磁性材料表⾯或近表⾯处缺陷的⼀种⽆损检测⽅法。

磁粉探伤的基本原理：将待测物体置于强磁场中或通以⼤电流使之磁化，若物体表⾯或表⾯附近有缺陷（裂纹、折叠、夹杂物等）存在，由于它们是⾮铁磁性的，对磁⼒线通过的阻⼒很⼤，磁⼒线在这些缺陷附近会产⽣漏磁。

当将导磁性良好的磁粉（通常为磁性氧化铁粉）施加在物体上时，缺陷附近的漏磁场就会吸住磁粉，堆集形成可见的磁粉迹痕，从⽽把缺陷显⽰出来，如图1所⽰。

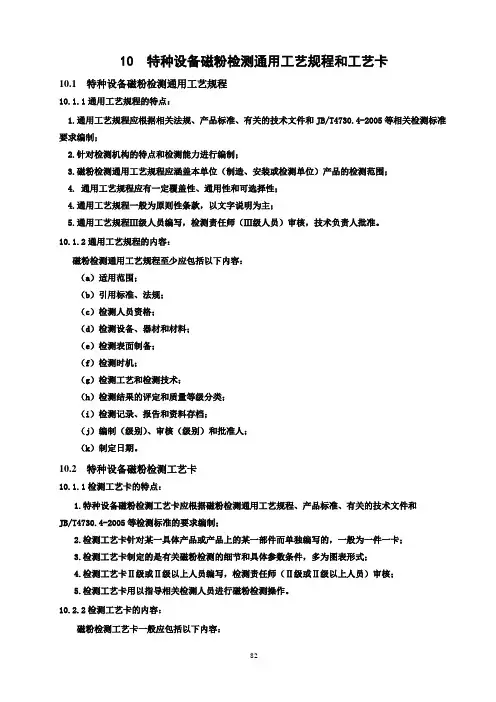

10 特种设备磁粉检测通用工艺规程和工艺卡10.1 特种设备磁粉检测通用工艺规程10.1.1通用工艺规程的特点：1.通用工艺规程应根据相关法规、产品标准、有关的技术文件和JB/T4730.4-2005等相关检测标准要求编制；2.针对检测机构的特点和检测能力进行编制；3.磁粉检测通用工艺规程应涵盖本单位（制造、安装或检测单位）产品的检测范围；4. 通用工艺规程应有一定覆盖性、通用性和可选择性；4.通用工艺规程一般为原则性条款，以文字说明为主；5.通用工艺规程Ⅲ级人员编写，检测责任师（Ⅲ级人员）审核，技术负责人批准。

10.1.2通用工艺规程的内容：磁粉检测通用工艺规程至少应包括以下内容：（a）适用范围；（b）引用标准、法规；（c）检测人员资格；（d）检测设备、器材和材料；（e）检测表面制备；（f）检测时机；（g）检测工艺和检测技术；（h）检测结果的评定和质量等级分类；（i）检测记录、报告和资料存档；（j）编制（级别）、审核（级别）和批准人；（k）制定日期。

10.2 特种设备磁粉检测工艺卡10.1.1检测工艺卡的特点：1.特种设备磁粉检测工艺卡应根据磁粉检测通用工艺规程、产品标准、有关的技术文件和JB/T4730.4-2005等检测标准的要求编制；2.检测工艺卡针对某一具体产品或产品上的某一部件而单独编写的，一般为一件一卡；3.检测工艺卡制定的是有关磁粉检测的细节和具体参数条件，多为图表形式；4.检测工艺卡Ⅱ级或Ⅱ级以上人员编写，检测责任师（Ⅱ级或Ⅱ级以上人员）审核；5.检测工艺卡用以指导相关检测人员进行磁粉检测操作。

10.2.2检测工艺卡的内容：磁粉检测工艺卡一般应包括以下内容：（a）工艺卡编号（一般为流水顺序号）；（b）产品部分：产品名称，产品编号，制造、安装或检验编号，承压设备类别，规格尺寸，材料牌号，热处理状态及表面状态；（c）检测设备与材料：设备种类、型号、检测附件、检测材料；（d）检测工艺参数：检测方法、检测比例、检测部位、标准试块或标准试样（片）；（e）检测技术要求：执行标准、验收级别；（f）检测程序；（g）检测部位示意图：包括（检测部位、缺陷部位、缺陷分布等）；（h) 编制（级别）和审核（级别）人；（i）制定日期。

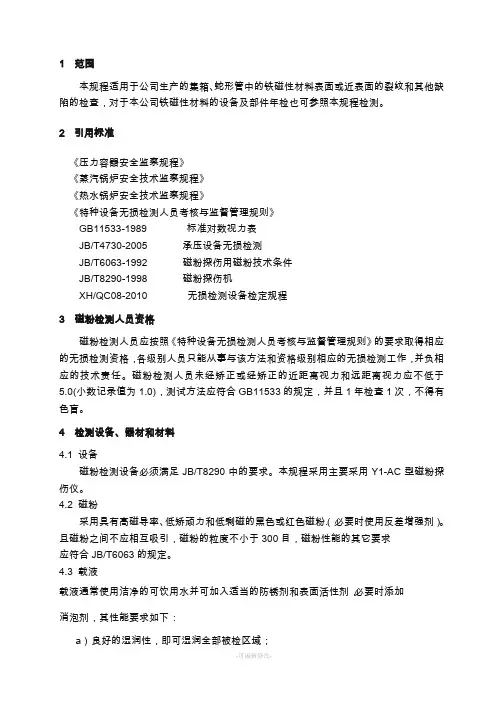

1 范围本规程适用于公司生产的集箱、蛇形管中的铁磁性材料表面或近表面的裂纹和其他缺陷的检查，对于本公司铁磁性材料的设备及部件年检也可参照本规程检测。

2引用标准《压力容器安全监察规程》《蒸汽锅炉安全技术监察规程》《热水锅炉安全技术监察规程》《特种设备无损检测人员考核与监督管理规则》GB11533-1989 标准对数视力表JB/T4730-2005 承压设备无损检测JB/T6063-1992 磁粉探伤用磁粉技术条件JB/T8290-1998 磁粉探伤机XH/QC08-2010 无损检测设备检定规程3 磁粉检测人员资格磁粉检测人员应按照《特种设备无损检测人员考核与监督管理规则》的要求取得相应的无损检测资格，各级别人员只能从事与该方法和资格级别相应的无损检测工作，并负相应的技术责任。

磁粉检测人员未经矫正或经矫正的近距离视力和远距离视力应不低于5.0(小数记录值为1.0)，测试方法应符合GB11533的规定，并且1年检查1次，不得有色盲。

4 检测设备、器材和材料4.1 设备磁粉检测设备必须满足JB/T8290中的要求。

本规程采用主要采用Y1-AC型磁粉探伤仪。

4.2 磁粉采用具有高磁导率、低矫顽力和低剩磁的黑色或红色磁粉.（必要时使用反差增强剂）。

且磁粉之间不应相互吸引，磁粉的粒度不小于300目，磁粉性能的其它要求应符合JB/T6063的规定。

4.3 载液载液通常使用洁净的可饮用水并可加入适当的防锈剂和表面活性剂，必要时添加消泡剂，其性能要求如下：a）良好的湿润性，即可湿润全部被检区域；b）良好的可分散性，既彻底分散磁粉颗粒而没有明显的磁粉凝结；c）不起化学反应，不应造成磁粉悬液变质；d）呈碱性，但PH值不应过10.5；e）无泡沫、无异味4.4 湿磁粉悬浮液的浓度非荧光磁悬液的浓度：配制浓度为10～25g/L,沉淀浓度为1.2～2.4ml/100ml。

4.5设备校验和系统灵敏度评价4.5.1 磁粉检测用设备应按无损检测设备检定规程进行定期校验。

磁粉检测工艺规程1. 0目的及适用范围1.1目的为保证磁粉检测的工作质量，提供准确可靠的检测数据，特制定本规程。

1.2适用范围1.1 本规程适用于铁磁性材料（磁导率≥1）制成的设备及其零部件之表面或近表面缺陷的检测和等级评定；1.2 本规程适用于连续电磁轭式磁粉检测和线圈磁化法的方法和要求。

2.0编制依据2.1本程序依据JB/T4730-2005.4《承压设备无损检测》编制；2.2本程序参照锅炉压力容器无损检测人员资格考核委员会编写的《磁粉检测》编制。

3.0检测设备和材料3.1 本工艺规程选定的设备为：3.1.1交流电磁轭式磁粉检测仪3.1.2线圈磁化法；3.2 为保证磁粉检测结果的可靠，磁粉探伤仪要进行定期校验，必要时可进行随机校验；3.3 磁轭提升力的校验：便携式交流磁轭式磁粉探伤仪（磁轭间距≤200mm），其提升力至少为45N（约4.5kg）；3.4 磁粉及磁悬液3.4.1 磁粉应具有高导磁率和低剩磁性质，磁粉之间不应相互吸引，通常有Fe3O4和Fe2O3二种。

本公司采用喷罐式黑油磁悬液和湿式荧光磁粉；3.4.2 磁粉粒度应均匀，湿磁粉的平均粒度为2～10μm，最大粒度应不大于45μm。

本公司采用喷罐式黑油磁悬液、荧光磁粉；3.4.3 磁粉的颜色选定，是以工件表面与磁粉颜色形成有较高的对比度而定。

通常非荧光磁粉的颜色有：黑色、白色和红色几种，非荧光磁粉本公司采用黑色；3.4.4 当出现特殊情况下非荧光磁粉或采用荧光磁粉检测时采取现场自行配制，但必须满足如下要求：a). 湿式非荧光磁粉的配制：是以煤油做分散剂，另加适当的变压器油配制而成。

通常煤油和变压器比例各50%。

其磁悬液的浓度为每升磁悬液施加10～20g磁粉；b). 湿式荧光磁粉的配制：是以煤油做分散剂，另加适当的变压器油配制而成。

通常煤油和变压器比例各50%。

其磁悬液的浓度为每升磁悬液施加1～3g荧光磁粉；c).对配制的磁悬液须进行浓度测试，其方法为：以每100ml磁悬液盛入浓度测定管内，非荧光磁粉沉淀30min后观察磁粉沉淀体积为1.2～2.4ml为合格。

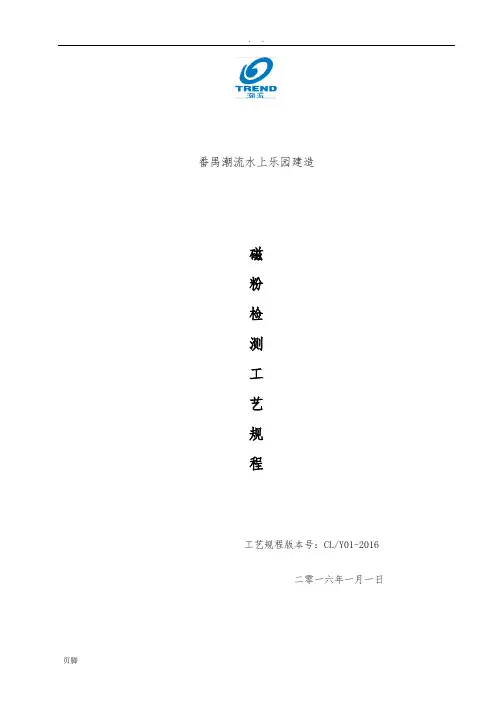

番禺潮流水上乐园建造磁粉检测工艺规程工艺规程版本号：CL/Y01-2016二零一六年一月一日1.适用围本规程适应于本公司对大型游乐设施磁粉检测方法及质量分级的要求。

本规程适用于铁磁性材料制造的大型游乐设施的原材料、零部件和焊接接头表面、近表面缺陷的检测，不适于奥氏体不锈钢和其它非铁磁性材料的检测。

与大型游乐设施有关的支承件和结构件，如有要求也可参照本规程进行磁粉检测。

2. 规性引用文件下列文件中的条款通过NB/T47013-2015《承压设备无损检测》的本部分的引用而成为本部分的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括刊物的容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本部分。

GB 11533-1989 标准对数视力表GB/T 16673-1996 无损检测用黑光源（UV-A）辐射的测量NB/T47013.1-2015 承压设备无损检测第1部分：通用要求/T 6063-1992 磁粉探伤用磁粉技术条件/T 6065-2004 无损检测磁粉检测用试片/T 8290-1998 磁粉探伤机3. 一般要求磁粉检测的一般要求除应符合NB/T47013.1的有关规定外，还应符合下列规定。

3.1 磁粉检测人员磁粉检测人员未经矫正或经矫正的近（距）视力和远（距）视力应不低于5.0（小数记录值为1.0），测试方法应符合GB 11533的规定。

并1年检查1次，不得有色盲。

3.2 磁粉检测程序磁粉检测程序如下：a) 预处理；b) 磁化；c) 施加磁粉或磁悬液；d) 磁痕的观察与记录；e) 缺陷评级；f) 退磁；g) 后处理。

3.3 磁粉检测设备3.3.1设备磁粉检测设备应符合JB/T 8290的规定。

本公司采用CJX-220E交流磁粉仪，仪器编号：158763.3.2 提升力当使用磁轭最大间距时，交流电磁轭至少应有45N 的提升力；直流电磁轭至少应有177N 的提升力；交叉磁轭至少应有118N 的提升力（磁极与试件表面间隙为0.5mm ）。

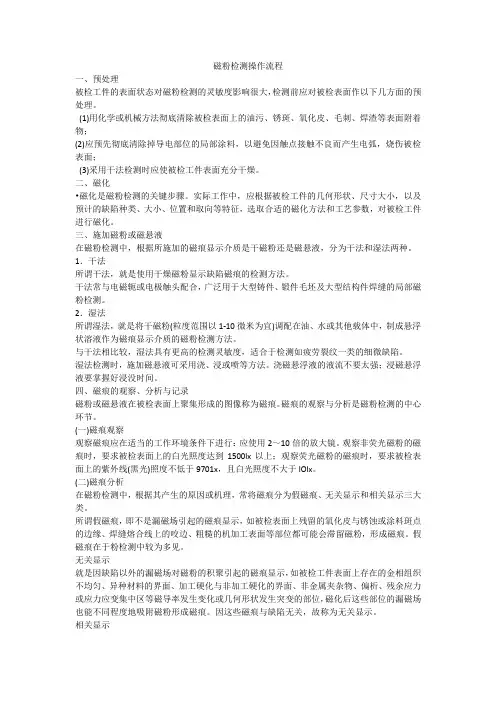

磁粉检测操作流程一、预处理被检工件的表面状态对磁粉检测的灵敏度影响很大，检测前应对被检表面作以下几方面的预处理。

(1)用化学或机械方法彻底清除被检表面上的油污、锈斑、氧化皮、毛刺、焊渣等表面附着物；(2)应预先彻底清除掉导电部位的局部涂料，以避免因触点接触不良而产生电弧，烧伤被检表面；(3)采用干法检测时应使被检工件表面充分干燥。

二、磁化•磁化是磁粉检测的关键步骤。

实际工作中，应根据被检工件的几何形状、尺寸大小，以及预计的缺陷种类、大小、位置和取向等特征，选取合适的磁化方法和工艺参数，对被检工件进行磁化。

三、施加磁粉或磁悬液在磁粉检测中，根据所施加的磁痕显示介质是干磁粉还是磁悬液，分为干法和湿法两种。

1．干法所谓干法，就是使用干燥磁粉显示缺陷磁痕的检测方法。

干法常与电磁轭或电极触头配合，广泛用于大型铸件、锻件毛坯及大型结构件焊缝的局部磁粉检测。

2．湿法所谓湿法，就是将干磁粉(粒度范围以1-10微米为宜)调配在油、水或其他载体中，制成悬浮状溶液作为磁痕显示介质的磁粉检测方法。

与干法相比较，湿法具有更高的检测灵敏度，适合于检测如疲劳裂纹一类的细微缺陷。

湿法检测时，施加磁悬液可采用浇、浸或喷等方法。

浇磁悬浮液的液流不要太强；浸磁悬浮液要掌握好浸没时间。

四、磁痕的观察、分析与记录磁粉或磁悬液在被检表面上聚集形成的图像称为磁痕。

磁痕的观察与分析是磁粉检测的中心环节。

(一)磁痕观察观察磁痕应在适当的工作环境条件下进行：应使用2～10倍的放大镜。

观察非荧光磁粉的磁痕时，要求被检表面上的白光照度达到1500lx以上；观察荧光磁粉的磁痕时，要求被检表面上的紫外线(黑光)照度不低于9701x，且白光照度不大于lOlx。

(二)磁痕分析在磁粉检测中，根据其产生的原因或机理，常将磁痕分为假磁痕、无关显示和相关显示三大类。

所谓假磁痕，即不是漏磁场引起的磁痕显示，如被检表面上残留的氧化皮与锈蚀或涂料斑点的边缘、焊缝熔合线上的咬边、粗糙的机加工表面等部位都可能会滞留磁粉，形成磁痕。

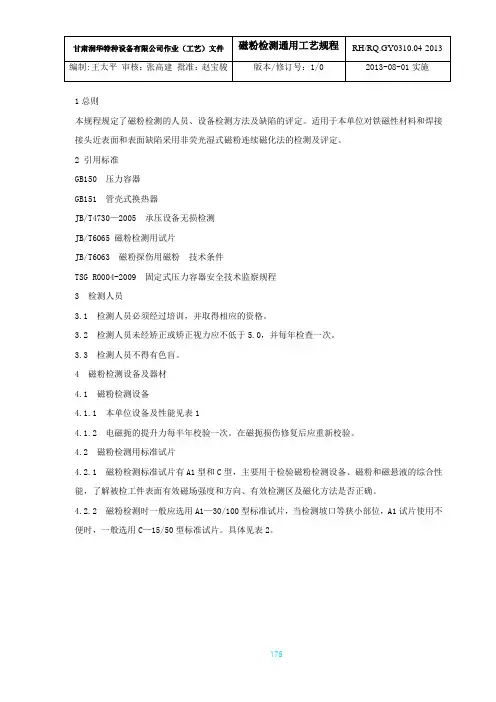

1总则本规程规定了磁粉检测的人员、设备检测方法及缺陷的评定。

适用于本单位对铁磁性材料和焊接接头近表面和表面缺陷采用非荧光湿式磁粉连续磁化法的检测及评定。

2 引用标准GB150 压力容器GB151 管壳式换热器JB/T4730—2005 承压设备无损检测JB/T6065 磁粉检测用试片JB/T6063 磁粉探伤用磁粉技术条件TSG R0004-2009 固定式压力容器安全技术监察规程3 检测人员3.1 检测人员必须经过培训，并取得相应的资格。

3.2 检测人员未经矫正或矫正视力应不低于5.0，并每年检查一次。

3.3 检测人员不得有色盲。

4 磁粉检测设备及器材4.1 磁粉检测设备4.1.1 本单位设备及性能见表14.1.2 电磁扼的提升力每半年校验一次。

在磁扼损伤修复后应重新校验。

4.2 磁粉检测用标准试片4.2.1 磁粉检测标准试片有A1型和C型，主要用于检验磁粉检测设备、磁粉和磁悬液的综合性能，了解被检工件表面有效磁场强度和方向、有效检测区及磁化方法是否正确。

4.2.2 磁粉检测时一般应选用A1—30/100型标准试片，当检测坡口等狭小部位，A1试片使用不便时，一般选用C—15/50型标准试片。

具体见表2。

表2 标准试片的类型、规格和图形4.2.3 连续法检测时将试片无人工缺陷的面朝外。

为了使试片与被检面接触良好，可用透明胶带将试片平整的粘贴在被检面上，胶带不能覆盖试片上人工缺陷。

4.2.4 试片表面有锈蚀、摺折或磁特性发生改变时不得继续使用。

4.3 磁粉（磁膏）和磁悬液4.3.1 一般用磁膏配制磁悬液（磁悬液浓度见表3），磁膏选用上海宏达。

4.3.2 磁悬液一般用水做载液，将磁膏均匀挤出100mm左右，加入1L水搅拌均匀即达到10-25g/L的要求。

表3 磁悬液浓度磁粉类型配制浓度，g/L 沉淀浓度（含固体量），ml/100ml非荧光磁粉10～25 1.2～2.4荧光磁粉0.5～3.0 0.1～0.44.4 其他器材4.4.1 反差增强剂在检测较粗糙的表面时采用，一般为购买成品。

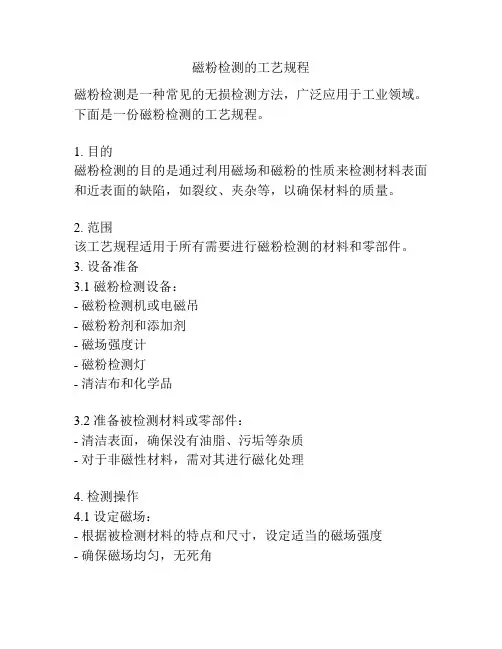

磁粉检测的工艺规程磁粉检测是一种常见的无损检测方法，广泛应用于工业领域。

下面是一份磁粉检测的工艺规程。

1. 目的磁粉检测的目的是通过利用磁场和磁粉的性质来检测材料表面和近表面的缺陷，如裂纹、夹杂等，以确保材料的质量。

2. 范围该工艺规程适用于所有需要进行磁粉检测的材料和零部件。

3. 设备准备3.1 磁粉检测设备：- 磁粉检测机或电磁吊- 磁粉粉剂和添加剂- 磁场强度计- 磁粉检测灯- 清洁布和化学品3.2 准备被检测材料或零部件：- 清洁表面，确保没有油脂、污垢等杂质- 对于非磁性材料，需对其进行磁化处理4. 检测操作4.1 设定磁场：- 根据被检测材料的特点和尺寸，设定适当的磁场强度- 确保磁场均匀，无死角4.2 准备磁粉混合溶液：- 将磁粉粉剂和添加剂按要求混合，制成磁粉混合溶液4.3 涂敷磁粉混合溶液：- 均匀涂敷磁粉混合溶液于被检测材料表面，确保覆盖整个检测区域4.4 磁化：- 使用磁粉检测机或电磁吊对被检测材料进行磁化- 确保磁场方向和磁场强度符合要求4.5 观察和记录：- 使用磁粉检测灯照射被检测材料- 观察磁粉的聚集情况，标记出缺陷位置- 记录缺陷的位置、大小和形状等信息5. 结果评定5.1 根据检测结果，判断缺陷的类型、大小和严重程度5.2 根据相关标准和要求，判定被检材料的合格与否6. 保存和报告6.1 对于合格材料，及时清除磁粉残留，并进行必要的清洁和防腐处理6.2 对于不合格材料，根据要求进行标记或报废处理6.3 保存检测记录，包括磁化参数、磁粉混合溶液配方、检测结果等6.4 编写磁粉检测报告，详细描述检测过程、结果和评定等，并保存备查。

以上是一份磁粉检测的工艺规程，该规程应根据实际情况进行具体调整和执行。

续写：7. 安全措施7.1 操作人员应穿戴适当的个人防护装备，包括手套、防护眼镜和呼吸器等，以保护自身安全。

7.2 磁粉粉剂和添加剂应存放在干燥、通风的地方，远离火源和易燃物。

1. 范围适用于铁磁性材料制承压设备的原材料、零部件和焊接接头表面近表面缺陷的检测。

2.引用标准法规GB/T16673-1996 无损检测用黑光源辐射的测量JB/T4730-2005 承压设备无损检测JB/T6063-1992 磁粉探伤用磁粉JB/T6065-2004 无损检测磁粉检测用试片JB/T8290-1998 磁粉探伤机3. 检测人员3.1、磁粉检测人员上岗前, 应按照《特种设备无损检测人员考核与监督管理规则》的要求, 取得磁粉检测资格, 且只能从事相应资格的检测工作。

3.2、磁粉检测人员的矫正视力应不低于5.0, 并每年检查一次, 不得有色盲。

4. 检测设备、器材和材料4.1.设备磁粉检测设备应符合JB/T8290的规定。

4.1.1.当磁轭间距最大时, 交流电磁轭的提升力≮44N, 直流电磁轭的提升力≮177N.4.1.2、剩磁法检测时, 交流探伤机必配备断电相位控制器。

4.1.3、荧光磁粉检测时, 黑光灯在工作表面的照度≥1000μw/ , 黑光的波长λ=320nm~400nm,中心波长λ≈365nm。

黑光源应符合GB/T16673的规定。

4.1.4.退磁装置应保证退磁后表面剩磁≤0.3mT4.2.辅助器材一般包括下列器材:a)A1型、C型、D型和M1型试片, 磁场指示器；b)磁场强度计及毫特斯拉计；c)磁悬液浓度沉淀管；d)2~10倍放大镜；d)白光照度计；f)黑光灯；g)黑光辐照计。

4.3.磁粉、载液、磁悬液4.3.1、磁粉应具有高磁导率、低矫顽力和低剩磁, 并与工件表面的颜色对比度要较高。

其他要求应符合GB/T6063的规定。

4.3.2、载液为水时, 应加入防锈剂、表面活性剂及清洗剂。

载液为油时, 其运动粘度在38℃时应小于或等于3.0 /s, 使用温度小于或等于5.0 /s, 闪点不低于94℃, 且无荧光和异味。

4.3.3.磁悬液浓度范围应符合表1的规定。

测定前应充分搅匀。

表1 磁悬液浓度4.4.标准试块4.4.1、一般应选用A1-30/100, 检测狭小部位可选用C-15/50。

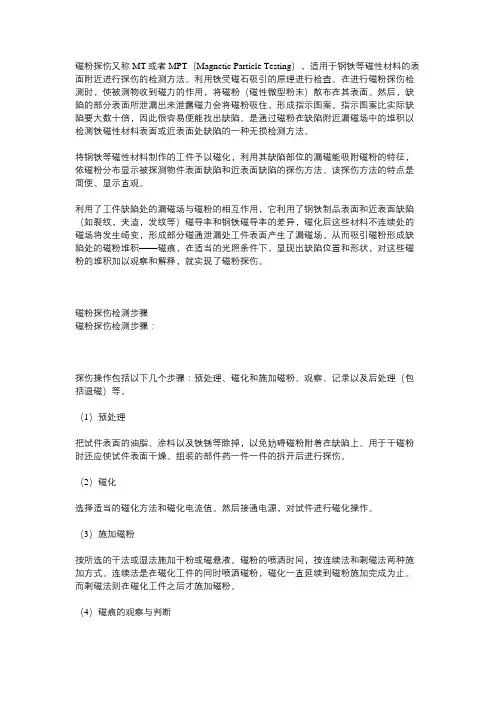

磁粉探伤又称MT或者MPT（Magnetic Particle Testing），适用于钢铁等磁性材料的表面附近进行探伤的检测方法。

利用铁受磁石吸引的原理进行检查。

在进行磁粉探伤检测时，使被测物收到磁力的作用，将磁粉（磁性微型粉末）散布在其表面。

然后，缺陷的部分表面所泄漏出来泄露磁力会将磁粉吸住，形成指示图案。

指示图案比实际缺陷要大数十倍，因此很容易便能找出缺陷。

是通过磁粉在缺陷附近漏磁场中的堆积以检测铁磁性材料表面或近表面处缺陷的一种无损检测方法。

将钢铁等磁性材料制作的工件予以磁化，利用其缺陷部位的漏磁能吸附磁粉的特征，依磁粉分布显示被探测物件表面缺陷和近表面缺陷的探伤方法。

该探伤方法的特点是简便、显示直观。

利用了工件缺陷处的漏磁场与磁粉的相互作用，它利用了钢铁制品表面和近表面缺陷（如裂纹，夹渣，发纹等）磁导率和钢铁磁导率的差异，磁化后这些材料不连续处的磁场将发生崎变，形成部分磁通泄漏处工件表面产生了漏磁场，从而吸引磁粉形成缺陷处的磁粉堆积——磁痕，在适当的光照条件下，显现出缺陷位置和形状，对这些磁粉的堆积加以观察和解释，就实现了磁粉探伤。

磁粉探伤检测步骤磁粉探伤检测步骤：探伤操作包括以下几个步骤：预处理、磁化和施加磁粉、观察、记录以及后处理（包括退磁）等。

（1）预处理把试件表面的油脂、涂料以及铁锈等除掉，以免妨碍磁粉附着在缺陷上。

用于干磁粉时还应使试件表面干燥。

组装的部件药一件一件的拆开后进行探伤。

（2）磁化选择适当的磁化方法和磁化电流值。

然后接通电源，对试件进行磁化操作。

（3）施加磁粉按所选的干法或湿法施加干粉或磁悬液。

磁粉的喷洒时间，按连续法和剩磁法两种施加方式。

连续法是在磁化工件的同时喷洒磁粉，磁化一直延续到磁粉施加完成为止。

而剩磁法则在磁化工件之后才施加磁粉。

（4）磁痕的观察与判断磁痕的观察是在施加磁粉后进行的，用非荧光磁粉探伤时，在光线明亮的地方，用自然的日光或灯光进行观察；而用荧光磁粉探伤时，则在暗室等暗处用紫外线灯进行观察。

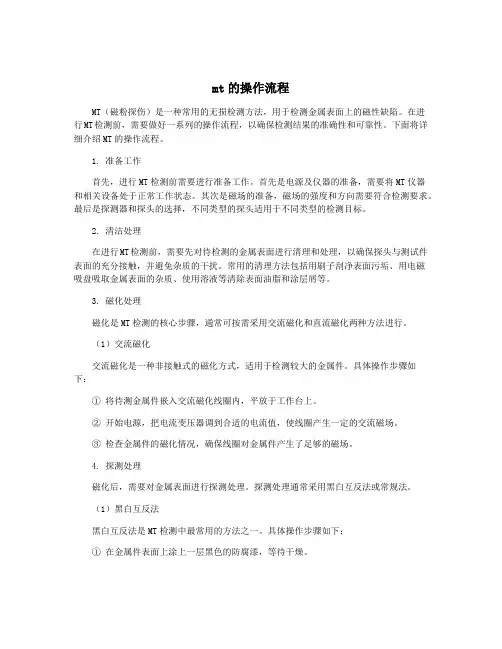

mt的操作流程MT（磁粉探伤）是一种常用的无损检测方法，用于检测金属表面上的磁性缺陷。

在进行MT检测前，需要做好一系列的操作流程，以确保检测结果的准确性和可靠性。

下面将详细介绍MT的操作流程。

1. 准备工作首先，进行MT检测前需要进行准备工作。

首先是电源及仪器的准备，需要将MT仪器和相关设备处于正常工作状态。

其次是磁场的准备，磁场的强度和方向需要符合检测要求。

最后是探测器和探头的选择，不同类型的探头适用于不同类型的检测目标。

2. 清洁处理在进行MT检测前，需要先对待检测的金属表面进行清理和处理，以确保探头与测试件表面的充分接触，并避免杂质的干扰。

常用的清理方法包括用刷子刮净表面污垢、用电磁吸盘吸取金属表面的杂质、使用溶液等清除表面油脂和涂层屑等。

3. 磁化处理磁化是MT检测的核心步骤，通常可按需采用交流磁化和直流磁化两种方法进行。

（1）交流磁化交流磁化是一种非接触式的磁化方式，适用于检测较大的金属件。

具体操作步骤如下：① 将待测金属件嵌入交流磁化线圈内，平放于工作台上。

② 开始电源，把电流变压器调到合适的电流值，使线圈产生一定的交流磁场。

③ 检查金属件的磁化情况，确保线圈对金属件产生了足够的磁场。

4. 探测处理磁化后，需要对金属表面进行探测处理。

探测处理通常采用黑白互反法或常规法。

（1）黑白互反法黑白互反法是MT检测中最常用的方法之一。

具体操作步骤如下：① 在金属件表面上涂上一层黑色的防腐漆，等待干燥。

② 将金属件翻转过来，在其表面涂上一层白色的散剂。

散剂的颗粒大小需要与缺陷尺寸相匹配。

③ 用黑灯照射金属件，检查表面的黑白相间部分，查看是否出现了磁性缺陷。

（2）常规法① 在进行磁化后，用裸眼或放大镜直接观察金属表面的缺陷情况。

② 用级别法判断缺陷的尺寸。

常用的级别法有ISO级别法、ASME标准级别法等。

5. 结果判定MT检测后，需要对检测结果进行判定。

判定结果通常分为正常、缺陷和怀疑三种情况。

正常表示金属件表面无明显磁性缺陷；缺陷表示金属件表面存在缺陷，如裂纹、夹杂、毛刺等；怀疑则表示缺陷不确切，需要进行进一步的检测或验证。

磁粉检验操作工艺规程1. 概述本规程适用于ASME 规范产品铁磁性材料和焊缝的磁粉检验。

磁粉检验法适用于铁磁性材料表面或其附近探测裂纹和其它不均匀性缺陷。

本规程适用于磁轭湿粉连续磁化法。

此法仅适用检出工件表面开口缺陷。

2. 人员 2.1从事磁粉检验的NDE 人员必须是根据南京宝色钛业有限公司 VVNDE 人员培 训，考试，资格鉴定和认证实施细则》（资料号：QCD-011）进行考试和资格任命 的合格人员。

3. 方法综述 3.1原则上，磁粉检验方法是指在工件受检区域表面施加铁磁粉，裂纹或其它缺 陷会导致正常磁场畸变，使表面上的磁粉形成一定图形，这些图形通常是探测到 的缺陷特征。

3.2磁粉检验法的灵敏度以表面缺陷处为最高，并随离表面深度的增加而迅速降低；因此，本方法仅适用于检验材料或部件的表面或近表面缺陷。

4. 磁化设备校验 4.1 MT 设备采用CDX-4型磁轭式探伤仪。

4.2设备校验 4.2.1校验周期：每一带电流表的磁化设备至少应每年校验一次；设备进行过重 要电源修理，周期大修或损坏时，必须得到校验。

如果设备已一年或一年以上未 使用，则在第一次使用之前必须校验。

422磁轭提升力的校验提升力用标准重块提升法来校验。

交流电磁轭提升力至少为 10lb(44N)(最大磁 轭间距);直流电磁轭提升力至少为40lb(177N-18kg)(最大磁轭间距)。

5. 检验介质 .1检验介质是具有高导磁率和低顽磁性的细铁磁粉，其尺寸和形状必须易于形 成磁粉显示。

5.2应使用宜兴磁通探伤材料公司生产的黑磁粉 HK-1-400或350。

1.2 1.3 1.4 本规程在执行之前须通过演示，使 AI 审查满意。

5.3磁悬液的液体介质必须是变压器油、无味煤油或水。

磁悬液的温度和工件表面温度均不得超过1350F(57 C)。

5.4湿磁粉悬浮液的浓度5.4.1磁悬液浓度应按制造厂推荐，用沉淀量值验证，务使日常浓度一定。

浓度不当，会大大影响探伤结果。

1 目的本工作程序是xxxxxxxxxxxx有限公司在承担磁粉检测工作过程中，指导磁粉检测工作。

2 适用范围2.1本工艺规程适用于本公司承担的磁粉检测工作。

2.2本部分适用于铁磁性材料制板材、复合板材、管材、管件和锻件等表面或近表面缺陷的检测，以及铁磁性材料对接接头、T型焊接接头和角接接头等表面或近表面缺陷的检测，不适用于非铁磁性材料的检测。

2.3承压设备有关的支承件和结构件，如可参照本规程进行磁粉检测。

3 编制依据下列文件对于本文件的引用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

《压力容器安全技术监察规程》《特种设备无损检测人员考核与监督管理规则》GB150 《钢制压力容器》TSG R0004 《固定式压力容器安全技术监察规程》NB/T47013.4-2015《承压设备无损检测-磁粉检测》DL438 《火力发电厂金属技术监督规程》DL/T869 《火力发电厂焊接技术规程》4 检测人员4.1 检测人员必须经过培训，按《锅炉压力容器无损检测人员资格考核规则》取得与其工作相适应的资格证书。

4.2检测人员每年应检查一次身体，具有良好的身体素质，其矫正视力不低于1.0，不得有色盲和弱视。

4.3检验操作由Ⅰ级或Ⅱ级人员进行，审核由Ⅱ级或Ⅲ级人员进行。

5 设备、工具和材料5.1 磁化设备5.1.1磁化设备见表5.1表5.15.1.2 提升力当使用磁轭最大间距时，交流电磁轭至少应有45N的提升力；直流电(包括整流电)磁轭或永磁轭至少应有177N的提升力；交叉磁轭至少应有118N的提升力(磁极与试件表面间隙为小于等于0.5mm)。

5.1.3磁化设备的选择5.1.3.1对于表面开口型缺陷宜选用能提供交流电的磁化设备。

5.1.3.2对于近表面缺陷及埋藏缺陷，宜选用能提供直流电的磁化设备。

5.2辅助器材5.2.1辅助器材a）A型、C型、标准试块和磁场指示器；b）磁悬液浓度沉淀管；c）2倍～10倍放大镜；d）光照度计：光照度计用于测量被检工件表面的可见光照度。

磁粉检测工艺规程本工艺规程适用于铁磁性材料的承压设备原材料、焊接接头及压力管道焊接接头的表面、近表面缺陷的磁粉检测和评定。

与承压设备有关的支承件和结构件也可参照本部分进行磁粉检测。

2.编制依据JB/T4730－2005 ；《承压设备无损检测》GB150-1998钢制压力容器、GB151-1999 钢制换热器TSG R0004-2009固定式压力容器安全技术规程TSG D0001-2009 压力管道安全技术检测规程-工业管道GB50235-1997 工业金属管道工程施工及验收规范GB50148-1993 工业金属管道工程质量检验3.0一般规定3.1检测人员3.1.1从事磁粉检测的人员必须持有承压设备无损检测人员资格证书，操作人员应具有I级或I级以上检测资格，磁粉检测报告应由具有II级II级以上检测资格者签发。

3.1.2色盲、色弱及矫正视力低于1.0者不得从事磁分检测工作。

3.2检测设备和材料3.2.1检测设备3.2.1.1磁粉检测设备应经检定合格并在检定有效期内使用。

3.2.1.2磁粉检测作业前，检测设备应经调试合格。

当磁轭式检测设备磁轭间距为最大时，交流电磁轭至少应有45N的提升力；直流电磁轭至少应有177N的提升力；交叉磁轭至少应有118N的提升力（磁极与试件表面间隙为0.5mm）3.2.1.3采用剩磁法检测时，交流探伤机应配备断电相位控制器。

3.2.1.4黑光辐照度及波长当采用荧光磁粉检测时，使用黑光灯在工件表面的黑光辐照度应大于或等于1000μW/cm2，黑光的波长约为320nm~400nm，中心波长约365nm 。

黑光源应符合GB/T16673的规定。

3.2.1.5退磁装置应能保证工件退磁后表面剩磁小于或等于0.3mT(240A/m) 。

3.2.1.6磁场强度计、标准试片、磁场指示器、黑光灯等辅助器材应满足磁粉检测的需要。

3.2.2检测材料3.2.2.1磁粉检测材料应有产品合格证或质量证明书，并应符合以下要求：3.2.2.2磁粉应具有高导磁率、低矫顽力和低剩磁，磁粉之间不应相互吸引；3.2.2.3磁粉粒度均匀，颜色与检测工件应有较高的对比度。

焊缝mt磁粉探伤操作流程MT magnetic powder testing is a common method used to detect defects in welds. It involves using magnetic fields, magnetic particles, and a special developer to locate surface and near-surface discontinuities. This process is crucial in ensuring the structural integrity of welds in various industries, such as construction, automotive, and aerospace.磁粉探伤是一种常用的方法，用于检测焊缝中的缺陷。

它涉及使用磁场、磁性颗粒和特殊显影剂来定位表面和近表面的不连续性。

这个过程在确保各种行业中焊缝的结构完整性方面至关重要，比如建筑、汽车和航空航天。

The operation procedure for MT magnetic powder testing involves several steps that must be meticulously followed to ensure accurate results. First, the surface of the weld is prepared by cleaning it thoroughly to remove any contaminants. Next, a magnetic field is induced either by using a permanent magnet or an electromagnet.磁粉探伤的操作过程包括几个必须仔细遵循的步骤，以确保准确的结果。

磁粉检测通用工艺规程1．主题内容与适用范围本规程规定了磁粉检测人员资格、所有设备、器材、检测技术和质量分级等内容。

本规程按JB4730的要求编写。

适用于本公司铁磁性材料制承压设备的原材料、零部件和焊接接头表面、近表面缺陷的检测。

满足《容规》和GB150的要求。

本规程适用于非荧光湿磁粉的连续磁化技术。

检测工艺卡内容是本规程的补充。

由Ⅱ级人员按本规程等要求编制，其参数规定的更具体。

2．检测人员2.1 检测人员必须经过培训取得国家有关部门颁布的，并与其工作相适应的资格证书。

2.2检测人员未经骄正或经骄正的近（距）视力和远（距）视力应不低于5.0(小数记录值为1.0),每年应检查一次，不得有色盲。

3.磁粉检测设备、工具和材料3.1设备磁粉检测设备应符合JB/T8290的规定。

3.1.1提升力当使用磁轭最大间距时, 交流电磁轭至少应有45N的提升力；直流电磁轭至少应有177N的提升力;交叉磁轭至少应有118N的提升力（磁极与试件表面间隙为0.5mm）。

3.1.2标准试片压力容器一般使用A1-30/100型标准试片,用于检测磁粉检测设备、磁粉和磁悬液的综合性能了解被检工件表面有效磁场强度和方向、有效检测区以及磁化方向是否正确。

3.1.3 标准试片的使用方法A型标准试片适用于连续磁化法，使用时，应将试片无人工缺陷的面朝外。

使试片与被检面接触良好，可用透明胶带将其平整粘贴在被检面上。

但不得覆盖试片上的人工缺陷。

试验时边磁化边施加磁悬液，以人工缺陷清晰显示来确定磁化规范。

3.2磁粉及磁悬液3.2.1磁粉：磁粉应具有高磁导率、低矫顽力和低剩磁，并应与被检工件表面颜色有较高的对比度。

磁粉粒度和性能的其他要求应符合JB/T6063的规定。

3.2.3磁悬液：一般悬浮介质为水。

磁悬液的浓度的测定采用磁悬液的浓度测定管进行。

一般浓度应控制在10-25g/L的范围内或按制造厂的推荐。

3.2.4磁悬液施加：磁悬液施加可采用喷、浇等方法，不宜采用刷涂法。
