项目三、汽车制冷剂鉴别仪的使用课程概述汽车制冷剂是汽车空调进行热交换的介质，其质量的好坏直接关系到空调系统的制冷效果，同时还影响环保。
据2011年7月4日央视《每周质量报告》报道，记者在北京、杭州、广州等地汽配市场上购买的60种汽车制冷剂，经权威部门检测只有5种合格，合格率还不到10%。
记者在广州市白云区4S店比较集中的黄石东路连续走访了5家4S店，发现这些4S店给车主使用的“134a”制冷剂售价不菲，最高卖到50元一罐。
而这些4S店里的工作人员纷纷表示，他们店里使用的“134a”制冷剂绝对货真价实。
记者分别从这5家4S店购买了双企、雪企、美日欣、大榕树等4个品牌的5款“134a”制冷剂。
经广东产品质量监督检验研究院检测，这5款“134a”制冷剂样品全部不合格。
检测结果显示，这些所谓的“134a”制冷剂里面灌装的根本不是真正的“134a”，而是R12。
专家告诉记者，2002年后生产的汽车，空调系统是专为“134a”所设计，如果加入R12、R22等其他非“134a”制冷剂，短时间内是可以制冷的，但长期使用，轻则会产生泄漏，导致汽车空调制冷效果不好，严重的会对整个汽车空调系统造成不可挽回的损害。
本项目主要任务是：掌握空调制冷剂鉴别仪的使用方法，能够正确地进行汽车制冷剂的鉴别通过本项目的学习，学生要要达到如下的知识、技能，并达到相应要求。
序号学习内容（知识、技能、行为习惯、职业素养）评价标准了解知道理解掌握指导下操作独立操作1 合作学习、积极思考、规范操作√2 坚持5S工作理念√3 汽车空调制冷剂鉴别仪的操作√任务1、汽车制冷剂鉴别仪认知【任务目标】1、知道为什么要进行空调制冷剂鉴别2、认识空调制冷剂鉴别仪的操作界面【必备知识】一、制冷剂鉴别的依据根据JT/TJT/T 774 774—2010标准中 6.1.2.3 制冷剂检测结果：制冷剂纯度低于96%时，在完成回收操作后，应再次采用制冷剂鉴别设备检测已回收到贮罐中的制冷剂纯度，当纯度仍低于 96%时，应按 6.2.2 的要求进行净化操作；当纯度不低于96%时，可不执行净化操作过程。

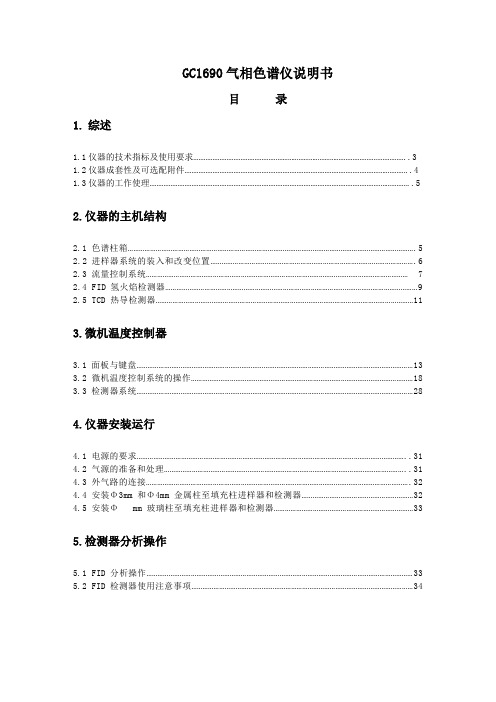

GC1690气相色谱仪说明书目录1.综述1.1仪器的技术指标及使用要求 (3)1.2仪器成套性及可选配附件 (4)1.3仪器的工作使理 (5)2.仪器的主机结构2.1色谱柱箱 (5)2.2进样器系统的装入和改变位置 (6)2.3流量控制系统 (7)2.4 FID氢火焰检测器 (9)2.5 TCD热导检测器 (11)3.微机温度控制器3.1面板与键盘 (13)3.2微机温度控制系统的操作 (18)3.3检测器系统 (28)4.仪器安装运行4.1电源的要求 (31)4.2气源的准备和处理 (31)4.3外气路的连接 (32)4.4安装Φ3mm和Φ4mm金属柱至填充柱进样器和检测器 (32)4.5安装Φ mm玻璃柱至填充柱进样器和检测器 (33)5.检测器分析操作5.1 FID分析操作 (33)5.2 FID检测器使用注意事项 (34)5.3 TCD检测器分析操作 (34)5.4 TCD检测器使用注意事项 (34)6.毛细管系统分析操作6.1毛细管流路介绍 (34)6.2尾吹接头与氢火焰检测器的连接 (35)6.3安装毛细管柱子至毛细管进样器和FID检测器 (36)6.4毛细管柱分析操作 (37)6.5毛细管系统的维护保养 (38)7.仪器的保养7.1 仪器的维护 (38)7.2氢火焰离子化检测器的清洗 (38)7.3进样器清洗 (38)附表一备件及附件清单 (39)附表一气体流量表 (39)产品执短标准的编号：制造计量器具许可证编号：1.概述非常感谢您们购买科晓仪器公司的GC1690气相色谱仪。
GC1690型气相色谱仪系微机化、高性能、低价格、全新设计的通用型气相色谱仪。
该仪器充分吸收当今国外同类产品的先进技术，集本企业十年色谱开发和制造的优秀成果。
使GC1690具有高稳定可靠、结构简洁合理、操作方便、外型美观、安装空间小、扩展能力强等优点。
GC1690型气相色谱仪主要特点如下：1）微机控制，控制精度高（优于土0.1℃），柱箱具有五阶程序升温．2）键盘设定各种控制和使用参数（包括检测器操作参数），机内具有自诊断断电保护、文件存储及调用、极限温度设定，死机断电保护等功能。
TIF XP-1ATIF制冷剂泄漏检测仪用户手册三﹑部件和控制1．探头2．探头防护罩3．电源开关4．电池测试键5．复位键6．音频渐变键7．增加灵敏度键8．降低灵敏度键9．发光二极管指示10．柔性探杆4四﹑准备工作4.1安装电池：1.如图﹑滑动拆下位于产品底部的电池仓盖，装入电池，正极向里。
见图2五﹑操作5.1电源指示/电池测试TIFXP-1A型卤素检测仪可以二种方式指示电池状况。
一种为常设状态。
通过最左边的发光二极管指示电池的电量。
发光二极管的三种颜色分别代表不同的电池状态。
具体指示如下：（见图3）绿色----------电池电量正常，满足正常工作要求。
橙黄色------- 电池电量不足，应尽快更换电池。
红色----------电池电量很低，已无法工作。
5另一种为电池测试状态。
按下电池测试键进行电池测试。
测试时发光二极管以三色条形图指示电池的实际电压。
（见图4）若按住电池测试键不放则持续显示电池电压。
松开电池测试键返回正常状态。
该功能在运行任何时候都可以用，而且不影响报警信号的发出。
5.2自动电路/复位功能TIFXP-1A型卤素检测仪装有自动电路，以及一个复位键，可使本仪器忽略环境中制冷剂的浓度水平。
自动电路——打开开关时，本仪器忽略环境中的制冷剂浓度。
只有当浓度大于此水平时才发出警告。
注意：若将探头置于泄漏处开机，则泄漏不能测出。
复位功能——在操作中按下复位执行清零复位功能。
当按下复位键时，仪器将重置零点，忽略探头周围存在的制冷剂。
这样操作则可检测更高的浓度。
将仪器移至清洁空气中复位可调整到最大的灵敏度。
当按下复位键时，发光二极管（除最左边的外）将变成橘红色，大约一秒钟以确认复位动作。
5.3灵敏度调节TIFXP-1A型卤素检测仪具有七档灵敏度可调。
按下灵敏度增加键或降低键可调整灵敏度的水平，相应的灵敏度通过发光二极管指示6出来。
“嘟嘟”声的频率也可以反映灵敏度的大小。
当开机时，仪器自动设定为第5档。

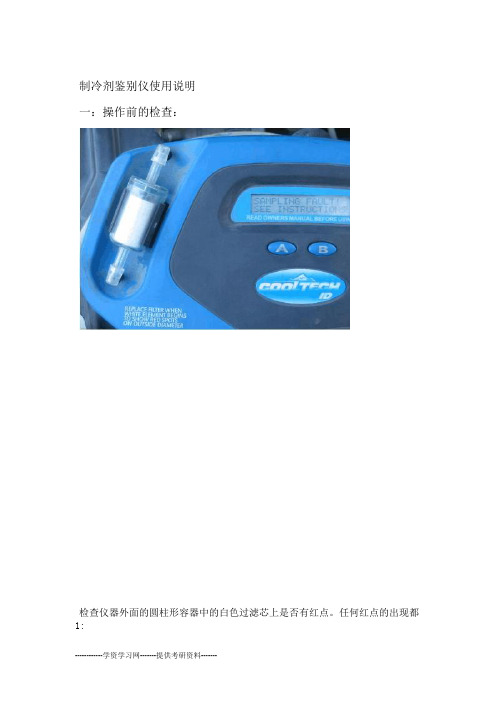

制冷剂鉴别仪使用说明一：操作前的检查：检查仪器外面的圆柱形容器中的白色过滤芯上是否有红点。
任何红点的出现都1:说明过滤器需要更换以避免仪器失效。
根据需要选择一根或采样管。
检查采样管是否有裂纹，磨损痕迹，R134a2:R12脏堵或污染。
绝对不可以使用任何有磨损的管子。
检查仪器头部的进空气口，再检查仪器中部边缘的样品出口，以确保它们没有3:堵塞。
检查空调系统或制冷剂罐上的样品出口处，确保出口为气态出口，不会有液态4:或油出来（二）仪器连接方法按上图所示连接好制冷剂鉴别仪（注意电瓶正负极不要接反）（三）操作步骤：给仪器通电1：让仪器预热两分钟2：在预热过程中需要将当地的海拔高度输入到仪器的内存中，仪器可以在海拔3高度变化为米（英尺）的范围内自动调节，所以初次使用时必须输入当500152地的海拔高度。
正常的气压变化不会影响仪器的运行。
一般情况下只需输入一次海拔高度，只有当仪器在另一个海拔高度的地方使用时才需要重新输入海拔高度。
如果没有输入海拔高度，仪器在预热过程中会显示“USAGE”。
SET>>>ELEVATION<<<NOT按照如下步骤设置海拔高度：在预热过程中，按住按钮直到显示屏出现“”（这ELEVATION,400FEETUSAGE B是仪器的出厂设置，相当于海拔米）使用和按钮来调节海拔高度的设BA122置，直到显示的读数高于但最接近当地的海拔值。
每按一下钮读数增加米，30A 每按一下按钮读数减少米。
海拔高度在米之间都是可调的。
当选0-2730B30择好正确的海拔高度后，不要再按和按钮，保持仪器处于待机状态约秒，20A B设置会自动保存到仪器中（注意：错误的海拔高度输入将导致仪器的检测错误）：仪器将会通过进空气口吸入环境空气约分钟，环境空气是用于校正测试元14件并排除残余的制冷剂气体．：根据仪器提示把采样管的入口端接到车辆空调系统或制冷剂罐的出口上。
按5按钮制冷剂样品会立即开始流向仪器。
美国ROBINAIR34711-2K型制冷剂回收充注机操作说明书美国SPX集团公司编制目 录注意事项 (1)本设备可进行的维护内容 (1)一.本手册定义的术语及设备结构介绍 (1)1.1术语解释 (1)1.2控制面板示意图 (2)1.3键盘功能介绍 (2)1.4设备部件示意图 (3)二.设备的初始化设置 (4)2.1 准备真空泵 (4)2.2 准备工作罐 (4)三.具体操作说明 (5)3.1 回收 (5)3.2 给空调系统抽真空 (6)3.3 加注冷冻油 (7)3.4 充注 (8)四.使用主菜单 (8)4.1 更换干燥过滤器 (8)4.2 循环再生 (9)4.3 倒罐 (9)4.4 真空泵运行时间 (9)4.5 查看已回收的重量 (10)4.6 操作环境 (10)4.7 自动再启动回收 (10)4.8 单位选择 (10)4.9 语言选择 (11)五.日常维护 (11)5.1 更换真空泵油 (11)5.2 检漏 (11)六.更换配件清单 (12)七.流程原理图 (12)注意事项这本操作手册包括与操作这本操作手册包括与操作、、使用使用、、维护有关的许多重要安全规则维护有关的许多重要安全规则，，如果不按这些规则操作将会带来安全危害和对设备的损坏作将会带来安全危害和对设备的损坏。
在没有理解操作内容之前在没有理解操作内容之前，，不要对设备进行任何操作。
如有其它技术问题如有其它技术问题，，请打技术咨询电话800－820－0677。
罗宾耐尔的34711-2K 产品产品，，用于维修以R134a 为制冷剂的汽车空调系统为制冷剂的汽车空调系统。
全部设计及接口符合最新国际通用标准及接口符合最新国际通用标准，，并通过了UL 认证认证。
再生处理后的R134a 制冷剂符合SAE 标准标准。
设备在一年内如有产品质量问题设备在一年内如有产品质量问题，，美国SPX 集团集团公司将公司将公司将委托各区域委托各区域<<授权维修中心>>进行进行免费免费免费维修维修维修，，对于由于误操作导致的损坏对于由于误操作导致的损坏，，将不予维修将不予维修，，未经我公司同意不得擅自对设备进行维修备进行维修。

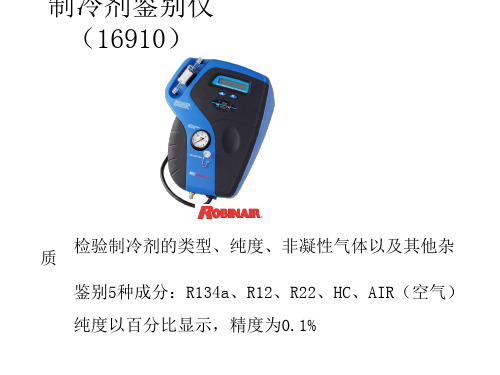

制冷剂鉴别仪（16910）操作手册一、操作前检查（1）检查仪器外面的圆柱形容器中的白色过滤芯上是否有红点。
任何红点的出现都说明过滤器需要更换，以避免仪器失效。
（2）根据需要选择一根R12 或R134a 采样管。
检查采样管是否有裂纹，磨损痕迹，脏堵或污染。
绝对不可以使用任何有磨损的管子。
把采样管安装到仪器的样品入口处。
（3）检查仪器头部的进空气口，再检查仪器中部边缘的样品出口，以确保它们没有堵塞。
（4）检查空调系统或制冷剂罐上的样品出口处，确保出口处样品为气态，出口不允许有液态样品或油流出来。
（5）将仪器的电源接头连接到车载电源或市电电源上。
通过夹子用车载电源供电（10-14 伏）或墙上的市电电源（22V）插座供电。
二、操作步骤（1）给仪器通电，仪器自动开机。
（2）让仪器预热两分钟。
（3）在预热过程中，需要将当地的海拔高度输入到仪器的内存中。
仪器可以在海拔高度变化为152 米（500 英尺）的范围内自动调节，所以初次使用时必须输入当地的海拔度高。
正常的气压变化不会影响仪器的运行。
一般情况下只需输入一次海拔高度，只有当仪器在另一个海拔高度的地方使用时才需要重新输入海拔高度。
①如果没有输入海拔高度，仪器在预热过程中会显示“ USAGE ELEVATION NOTSET”。
按照如下步骤设置海拔高度：②在预热过程中，按住B 按钮直到显示屏出现“USAGE ELEVATION，400FEET”（这是仪器的出厂设置，相当于海拔122 米）。
③使用A和B按钮来调节海拔高度的设置，直到显示的读数高于但最接近当地的海拔值（图1）。
每按一下A 按钮读数增加30 米（100 英尺），每按一下B 按钮读数减少30 米（100 英尺）。
海拔高度在0 到2730 米（0-9000 英尺）之间都是可调的。
图1④当选择好正确的海拔高度后，不要再按A 和B 按钮，保持仪器处于待机状态约20 秒，设置会自动保存到仪器的内存中。
注意：错误的海拔高度输入将导致仪器的检测错误。
美国ROBINAIR16900 型制冷剂鉴别仪操作说明书目录一. 概述﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍1二. 基本元件﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍11. 基本元件﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍12. 采样管﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍13. 电源线﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍14. R134a 制冷剂罐接头套件﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍25. 存储盒﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍2三. 操作说明﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍21. 操作前的检查﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍22. 操作步骤﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍23. 操作结束后的清理步骤﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍3四. 维护及保养﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍31 错误信息代码及正确的操作﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍32.更换配件﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍4五. 零部件清单﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍5- 1 -一、概述不了解情况的技术人员在操作含有被污染的制冷剂的空调系统和制冷剂罐时，会导致组件被腐蚀和损坏、系统头压提高甚至破坏系统。
空气的存在将影响技术人员通过温度—压力的关系来判断制冷剂类型的纯度的能力。
制冷剂替代工作的发展对以压力—温度关系为基础的制冷剂鉴别和纯度确定的工作提出更多的要求。
Cool-Tech I.D.制冷剂鉴别仪为您确定制冷剂种类和纯度提供了一种快捷方便而又准确的模式。
美国ROBINAIR16900 型制冷剂鉴别仪操作说明书目录一. 概述﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍1二. 基本元件﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍11. 基本元件﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍12. 采样管﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍13. 电源线﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍14. R134a 制冷剂罐接头套件﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍25. 存储盒﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍2三. 操作说明﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍21. 操作前的检查﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍22. 操作步骤﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍23. 操作结束后的清理步骤﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍3四. 维护及保养﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍31 错误信息代码及正确的操作﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍32.更换配件﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍4五. 零部件清单﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍5- 1 -一、概述不了解情况的技术人员在操作含有被污染的制冷剂的空调系统和制冷剂罐时，会导致组件被腐蚀和损坏、系统头压提高甚至破坏系统。
空气的存在将影响技术人员通过温度—压力的关系来判断制冷剂类型的纯度的能力。
制冷剂替代工作的发展对以压力—温度关系为基础的制冷剂鉴别和纯度确定的工作提出更多的要求。
Cool-Tech I.D.制冷剂鉴别仪为您确定制冷剂种类和纯度提供了一种快捷方便而又准确的模式。
这种仪器利用一种红外比较和化学燃料电池技术来判断R12 和R134a 的纯度和污染水平以及空气的含量。
采样气体通过采样管进入到仪器的传感装置，制冷剂的纯度、能否通过的条件和污染量在仪器中以数字方式显示。
当样品的纯度达到单一制冷剂（R12 或R134a）的98%或更高时，才被判断为可以通过。
仪器对于R22，碳氢或其他通常用于混配的制冷剂也提供了鉴别方法。
所有的操作说明都通过显示屏来提示以避免操作错误。
仪器为技术人员提供了制冷剂的纯度和保障以防止设备和空调系统遭到污染物损坏。
二、基本元件1．仪器中包括下述用于检测的基本元件：（1）外壳：可容纳其它所有元件的喷塑容器。
（2）吊钩：安置在仪器外壳的顶端，使用者可以通过吊钩将仪器挂起来使用。
（3）样品过滤器：过滤导入仪器的样品中的油蒸气和其它杂质。
（4）控制板：显示屏可以双行显示，每行可显示器6 个符号，另有2 个按钮开关。
显示屏将显示分析结果并为使用者提供操作指导。
通过两个按钮开关使用者可以与仪器微处理器相沟通。
（5）进空气口：将新鲜空气导入仪器来进行红外线和化学燃料电池检测装置的校正。
不要在使用过程中堵塞空气口！（6）样品出口：排出已分析过的样品。
在使用过程中不要堵塞样品出口！（7）样品入口：可将R12 或R134a 采样管与仪器连接。
（8）空气检测传感器：一个用来检测制冷剂样品中空气含量的化学燃料电池。
（9）控制主板：通过内置的微处理控制仪器的动作主板中还包含了红外线检测装置，并可对样品气体中的制冷剂成分进行检测。
（10）排气泵：从进空气口处吸入环境空气以供检测装置进行校正。
并用于仪器样品系统的排放。
（11）电源连接口：可以与12V 车载电源或墙壁电源适配器连接，为仪器提供动力。
2．采样管（1）R12 采样管：一要6 英尺长的管，由尼龙管外包聚氨酯管组成。
管子的一端可直接与仪器连接，另一端是1/4“SAE 内螺纹接头。
当样品来源于以R12 为制冷剂的车辆系统或R12 制冷剂罐时使用R12 采样管。
（2）R134a 采样管：一根6 英尺长的管，由尼龙管外包聚氨酯管组成。
管子的一端可直接与仪器连接，另一端是R134a 低压端快速接头。
当样品来源于以R134a 为制冷剂的车辆系统或R134a 制冷剂罐时使用R134a 采样管。
3．电源线（1）车载电源接头：一根6 英尺长的电源线，一端可与仪器相连，另一端是与车载电源相连接的夹子。
这根电源线用于通过车载电源为仪器提供动力时使用，可以避免使用延长线。
- 2 -4．R134a 制冷剂罐接头套件这个接头一端是标准R134a 制冷剂ACME 螺纹接头，另一端是R134a 低压端快速接头。
从制冷剂罐采样时，通过这个接头就可以使用R134a 采样管进行采样。
5．存储盒存储盒是一个方形的盒子，用于存储仪器以及所有的连接件。
如采样管，接头，电源线和操作说明。
三、操作说明1．操作前的检查（1）检查仪器外面的圆柱形容器中的白色过滤芯上是否有红点。
任何红点的出现都说明过滤器需要更换以避免仪器失效。
（2）根据需要选择一根R12 或R134a 采样管，。
检查采样管是否有裂纹，磨损痕迹，脏堵或污染。
绝对不可以使用任何有磨损的管子。
把采样管安装到仪器的样品入口处。
（3）检查仪器头部的进空气口，再检查仪器中部边缘的样品出口，以确保它们没有堵塞。
（4）检查空调系统或制冷剂罐上的样品出口处，确保出口处样品为气态，出口不允许有液态样品或油流出来。
（5）将仪器的电源接头连接到车载电源或市电电源上。
2．操作步骤（1）给仪器通电。
（2）让仪器预热两分钟。
（3）在预热过程中，您需要将当地的海拔高度输入到仪器的内存中。
仪器可以在海拔高度变化为152 米（500 英尺）的范围内自动调节，所以初次使用时必须输入当地的海拔度高。
正常的气压变化不会影响仪器的运行。
一般情况下只需输入一次海拔高度，只有当仪器在另一个海拔高度的地方使用时才需要重新输入海拔高度。
如果没有输入海拔高度，仪器在预热过程中会显示“ USAGE ELEVATION〈〈〈NOTSET〉〉〉”。
按照如下步骤设置海拔高度：在预热过程中，按住B 按钮直到显示屏出现“USAGE ELEVATION，400FEET”（这是仪器的出厂设置，相当于海拔122 米）。
使用A和B按钮来调节海拔高度的设置，直到显示的读数高于但最接近当地的海拔值。
每按一下A 按钮读数增加30 米（400 英尺），每按一下B 按钮读数减少30 米（100 英尺）。
海拔高度在0 到2730 米（0-9000 英尺）之间都是可调的。
当选择好正确的海拔高度后，不要再按A 和B 按钮，保持仪器处于待机状态约20 秒，设置会自动保存到仪器的内存中。
注意：错误的海拔高度输入将导致仪器的检测错误。
（4）仪器将会通过进空气口吸入环境空气约1 分钟。
环境空气是用于校正测试元件并排除残余的制冷剂气体。
（5）根据仪器的提示把采样管的入口端接到车辆空调系统或制冷剂罐的出口上。
按A 按钮。
制冷剂样品会立即开始流向仪器。
仪器对样品的分析过程需要大约一分钟的时间。
（6）当分析完成后，立即从制冷剂罐上拆下采样管。
注意：为了完全校正，环境空气必须是清洁不含有制冷剂气体、碳氢和含有氧的化合物，比如一氧化碳或二氧化碳。
- 3 -注意：仪器不配有自动切断开关，所以只要管路是连接的，制冷剂气体将不断地流出。
为了避免过多的制冷剂流出，在分析过程中要注意观察仪器，并根据仪器的提示及时拆下采样管。
（7）分析的结果将在仪器的显示屏上以下列符号显示出来：PASS：说明样品的纯度达到98%或更高。
制冷剂的种类和空气的污染程度也会同时在显示屏上显示出来。
FAIL：说明样品被测定为R12 或R134a 的混合物，无论是R12 还是R134a 的纯度都没有达到98%，或者混合物太多。
同时还将显示R12，R134a 和空气的百分比含量。
RAIL CONTAMINATED:说明测定的样品有未知制冷剂，如R22 或碳氢类在混合物中的含量占4%或更多。
在这种模式下，不能显示制冷剂或空气混合物的含量。
NO REFRIGERANT-CHK HOSE CONN：说明测定的样品中空气含量达到90%或更高。
通常情况下是因为R134a 采样管的接头没有打开，采样管没有与样品来源接通，或样品来源中没有制冷剂存在。
（8）分析结果将保留在仪器的显示屏上，直到使用者按下A 按钮。
按下A 按钮后要根据显示屏的提示进行操作。
（9）如果需要对另一个样品进行检测，直接从步骤5 开始操作如果不需要再进行检测，拆下仪器的电源线，检测完毕。
3．操作结束后的清理步骤（1）从仪器样品入口处拆下采样管。
观察管子是否有磨损，裂纹，油堵或污染，并及时更换。
擦净管子的外表面，将管子卷起放入盒子中。
（2）检查样品过滤器是否有红点出现。
如果发现有任何红点，根据保养程序中的步骤更换样品过滤器。
（3）从仪器上拆下电源线，擦净，卷起收到存储盒中。
（4）用湿布清理仪器的外表面。
不要使用溶剂或水直接清理仪器。
将清理干净的仪器放入存储盒中。
四、维护及保养1．错误信息代码及正确的操作仪器内设自我诊断程序用于诊断出现的问题。
当系统出现错误时仪器将提示错误信息来引导使用者实施正确的操作。
如果按照提示仍无法解决问题，请与维修站点联系。
SAMPLE FAULT（样品故障）：显示不稳定的红外线读数是因为样品气体的供应不一致或存在强电场的干扰。
正确的操作：（1）如果是在样品循环的过程中出现错误信息，需核定与采样管相接的样品气体来源的压力不小于5psi。
同时还要确保仪器的样品出口和进空气口没有被堵塞。
（2）如果错误信息是出现在校正循环的过程中，要确保仪器的进空气口和样品出口没有被堵塞。
（3）仪器应该远离强电场，例如大型压缩机，正在运转的车辆等。
将仪器转到离强电场至少3-5 英寸的地方然后再试一次。
（4）如果使用仪器时的环境温度在仪器的工作范围7-38℃之外，则需要将仪器加热或冷却至工作温度范围之内，并再试一次。
在使用前，仪器通电后需要更多的预热时间。
- 4 -（5）要清除错误信息，需要断掉仪器的电源，错误信息将自动清除。
DETECTOR FAULT（探测器故障）：由于存在温度极限而出现内部红外传感器故障。
正确的操作：（1）使用前保持仪器处于室温状态至少30 分钟。
（2）要清除错误信息，需要断掉仪器的电源，错误信息将自动清除。
CALIBRATION FAULT（校正故障）：显示红外线校正故障。
正确的操作：（1）确认空气进口和样品出口没有被堵塞。
（2）如果仪器是在一个封闭的环境中使用，环境大气中将出现制冷剂蒸气，而且在校正过程中制冷剂蒸气会被吸入进空气口。
将仪器移动到不含气态制冷剂，而且空气清新的环境中。
