TIF XP-1ATIF制冷剂泄漏检测仪用户手册三﹑部件和控制1．探头2．探头防护罩3．电源开关4．电池测试键5．复位键6．音频渐变键7．增加灵敏度键8．降低灵敏度键9．发光二极管指示10．柔性探杆4四﹑准备工作4.1安装电池：1.如图﹑滑动拆下位于产品底部的电池仓盖，装入电池，正极向里。

见图2五﹑操作5.1电源指示/电池测试TIFXP-1A型卤素检测仪可以二种方式指示电池状况。

一种为常设状态。

通过最左边的发光二极管指示电池的电量。

发光二极管的三种颜色分别代表不同的电池状态。

具体指示如下：（见图3）绿色----------电池电量正常，满足正常工作要求。

橙黄色------- 电池电量不足，应尽快更换电池。

红色----------电池电量很低，已无法工作。

5另一种为电池测试状态。

按下电池测试键进行电池测试。

测试时发光二极管以三色条形图指示电池的实际电压。

（见图4）若按住电池测试键不放则持续显示电池电压。

松开电池测试键返回正常状态。

该功能在运行任何时候都可以用，而且不影响报警信号的发出。

5.2自动电路/复位功能TIFXP-1A型卤素检测仪装有自动电路，以及一个复位键，可使本仪器忽略环境中制冷剂的浓度水平。

自动电路——打开开关时，本仪器忽略环境中的制冷剂浓度。

只有当浓度大于此水平时才发出警告。

注意：若将探头置于泄漏处开机，则泄漏不能测出。

复位功能——在操作中按下复位执行清零复位功能。

当按下复位键时，仪器将重置零点，忽略探头周围存在的制冷剂。

这样操作则可检测更高的浓度。

将仪器移至清洁空气中复位可调整到最大的灵敏度。

当按下复位键时，发光二极管（除最左边的外）将变成橘红色，大约一秒钟以确认复位动作。

5.3灵敏度调节TIFXP-1A型卤素检测仪具有七档灵敏度可调。

按下灵敏度增加键或降低键可调整灵敏度的水平，相应的灵敏度通过发光二极管指示6出来。

“嘟嘟”声的频率也可以反映灵敏度的大小。

当开机时，仪器自动设定为第5档。

用户手册Legend Series Automotive制冷剂分析仪Bacharach手册部件号：5-06-7000-80-0手册文件：012476Rev.BMSA CN警告！使用或维护仪器之前请仔细阅读本手册。

仅在按照制造商说明使用和维护时，仪器才会按计划运行。

否则其或将无法按设计运行，而依赖此装置确保安全的人员可能受重伤或死亡。

若未按照本手册的说明安装和使用产品，则Bacharach公司对该产品做出的质保将失效。

为保护您自身及您的员工，请按照说明操作。

请阅读并遵循手册中的“警告”和“注意”事项。

如欲了解产品使用或修理的更多详细信息，请在工作日期间拨打电话1--610-524--8800。

MSA是MSA Technology,LLC在美国、欧洲和其他国家的注册商标。

有关所有其它商标，请访问https:///Trademarks。

MSA–全球安全防护装备领导者456Creamery WayExton,PA19341美国1-610-524-8800更多您当地MSA公司的联系信息，请访问我们的网站目录1质保41.1排他性补偿41.2间接损害免责41.3责任信息42警告和注意52.1分析仪警告52.2一般注意事项52.3一般通知53简介和概述63.1功能73.2Legend Series Automotive零部件74操作124.1首次使用124.2给分析仪通电124.3标定134.4测试制冷剂134.5查看结果144.6了解测试结果155维护和故障排除175.1更换采样管组件175.2信息屏幕175.3软件更新175.4设置175.5错误消息18附录A备件清单20附录B规格211质保1质保MSA安全设备有限公司保证，在按照MSA说明和/或建议维护和使用的情况下，自交货之日起一(1)年内，产品不会出现任何机械缺陷或工艺错误。

该质保不适用于正常预期寿命小于一(1)年的消耗性或易耗性部件，包括但不限于非充电电池、灯丝装置、过滤器、灯具、保险丝等。

制冷剂鉴别仪使用说明一：操作前的检查：检查仪器外面的圆柱形容器中的白色过滤芯上是否有红点。

任何红点的出现都1:说明过滤器需要更换以避免仪器失效。

根据需要选择一根或采样管。

检查采样管是否有裂纹，磨损痕迹，R134a2:R12脏堵或污染。

绝对不可以使用任何有磨损的管子。

检查仪器头部的进空气口，再检查仪器中部边缘的样品出口，以确保它们没有3:堵塞。

检查空调系统或制冷剂罐上的样品出口处，确保出口为气态出口，不会有液态4:或油出来（二）仪器连接方法按上图所示连接好制冷剂鉴别仪（注意电瓶正负极不要接反）（三）操作步骤：给仪器通电1：让仪器预热两分钟2：在预热过程中需要将当地的海拔高度输入到仪器的内存中，仪器可以在海拔3高度变化为米（英尺）的范围内自动调节，所以初次使用时必须输入当500152地的海拔高度。

正常的气压变化不会影响仪器的运行。

一般情况下只需输入一次海拔高度，只有当仪器在另一个海拔高度的地方使用时才需要重新输入海拔高度。

如果没有输入海拔高度，仪器在预热过程中会显示“USAGE”。

SET>>>ELEVATION<<<NOT按照如下步骤设置海拔高度：在预热过程中，按住按钮直到显示屏出现“”（这ELEVATION,400FEETUSAGE B是仪器的出厂设置，相当于海拔米）使用和按钮来调节海拔高度的设BA122置，直到显示的读数高于但最接近当地的海拔值。

每按一下钮读数增加米，30A 每按一下按钮读数减少米。

海拔高度在米之间都是可调的。

当选0-2730B30择好正确的海拔高度后，不要再按和按钮，保持仪器处于待机状态约秒，20A B设置会自动保存到仪器中（注意：错误的海拔高度输入将导致仪器的检测错误）：仪器将会通过进空气口吸入环境空气约分钟，环境空气是用于校正测试元14件并排除残余的制冷剂气体．：根据仪器提示把采样管的入口端接到车辆空调系统或制冷剂罐的出口上。

按5按钮制冷剂样品会立即开始流向仪器。

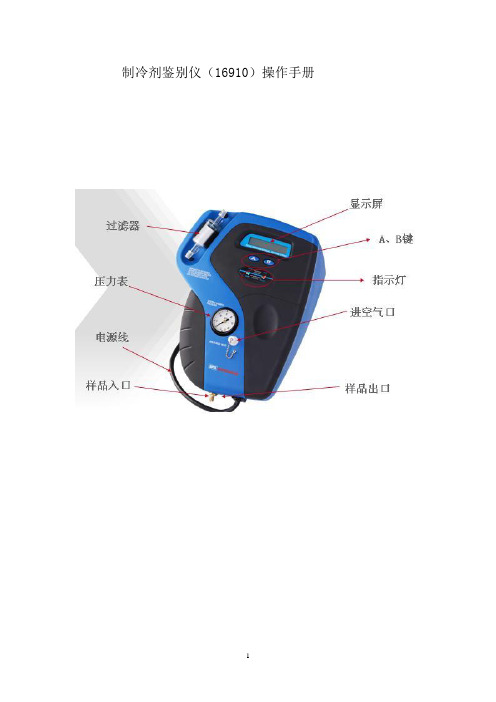

制冷剂鉴别仪（16910）操作手册一、操作前检查（1）检查仪器外面的圆柱形容器中的白色过滤芯上是否有红点。

任何红点的出现都说明过滤器需要更换，以避免仪器失效。

（2）根据需要选择一根R12 或R134a 采样管。

检查采样管是否有裂纹，磨损痕迹，脏堵或污染。

绝对不可以使用任何有磨损的管子。

把采样管安装到仪器的样品入口处。

（3）检查仪器头部的进空气口，再检查仪器中部边缘的样品出口，以确保它们没有堵塞。

（4）检查空调系统或制冷剂罐上的样品出口处，确保出口处样品为气态，出口不允许有液态样品或油流出来。

（5）将仪器的电源接头连接到车载电源或市电电源上。

通过夹子用车载电源供电（10-14 伏）或墙上的市电电源（22V）插座供电。

二、操作步骤（1）给仪器通电，仪器自动开机。

（2）让仪器预热两分钟。

（3）在预热过程中，需要将当地的海拔高度输入到仪器的内存中。

仪器可以在海拔高度变化为152 米（500 英尺）的范围内自动调节，所以初次使用时必须输入当地的海拔度高。

正常的气压变化不会影响仪器的运行。

一般情况下只需输入一次海拔高度，只有当仪器在另一个海拔高度的地方使用时才需要重新输入海拔高度。

①如果没有输入海拔高度，仪器在预热过程中会显示“ USAGE ELEVATION NOTSET”。

按照如下步骤设置海拔高度：②在预热过程中，按住B 按钮直到显示屏出现“USAGE ELEVATION，400FEET”（这是仪器的出厂设置，相当于海拔122 米）。

③使用A和B按钮来调节海拔高度的设置，直到显示的读数高于但最接近当地的海拔值（图1）。

每按一下A 按钮读数增加30 米（100 英尺），每按一下B 按钮读数减少30 米（100 英尺）。

海拔高度在0 到2730 米（0-9000 英尺）之间都是可调的。

图1④当选择好正确的海拔高度后，不要再按A 和B 按钮，保持仪器处于待机状态约20 秒，设置会自动保存到仪器的内存中。

注意：错误的海拔高度输入将导致仪器的检测错误。

操作手册DF 110便携式冷媒和氢气测漏仪1.注意事项请在使用本产品前, 详细阅读本操作手册, 且熟悉本产品的使用操作。

请将操作手册和本产品一同存放, 方便在您需要时可随时对照查阅。

1.1 避免产品损坏或使用人员受伤:►不可将测量仪或探头和溶剂储存。

►不可在有电设备附近或上面使用测量仪或探头。

1.2 产品保修有效/ 安全须知声明:►本产品仅可在技术规格中的量程内进行测量。

►不可使用外力破坏本产品, 并依照本操作手册中的方式使用本产品。

►依照本产品技术规格内的主机或探头的操作温度范围内使用。

►除了更换测量仪的电池或操作手册中允许的部分外, 不可自行打开测量仪或探头外壳。

►产品如有任何损坏, 请与本公司售后服务部联系安排产品检修, 不可自行进行维修。

1.3 产品回收和处理声明:►将使用完的电池送至专门提供的废电池收集点回收。

►如本产品使用寿命结束后, 请将产品寄回本公司。

我们将依照WEEE (2002/96/CE) 相关规定并保护环境的方式处理您所寄回的产品。

1.4 产品用途:►KIMO 研发设计和生产的高精度便携式冷媒和氢气测漏仪, 用于冷媒和氢气测漏。

1.5 产品禁止使用:►本产品禁止用于防爆区域。

►本产品禁止用于医疗诊断。

2.产品介绍2.1 测量仪介绍2.2 按键说明(a)LED 图示报警显示灯: 测量浓度变化则显示灯跳动变化(b)ON / OFF 电源开关: 开启电源或关闭电源(c)灵敏度 / 手动归零按键: 设置传感器灵敏度(B, Norm, H 三段) / 长按 3 秒测量进行归零(d)电池寿命显示灯: 开启或关闭显示屏背光(e)开启 / 关闭蜂鸣信号按键: 开启或关闭蜂鸣信号(a)LED 图示报警显示灯(b)ON / OFF 电源开关(c)灵敏度 / 手动归零按键(d)电池寿命显示灯(e)开启 / 关闭蜂鸣信号按键3.1 开启电源按下键开启测量仪, 开机后仪器需热机60秒。

热机期间 LED 显示灯将逐一闪烁, 直到灵敏度显示灯显示在”Norm”上方。
