现在常用的电机启动控制方式有星三角启动

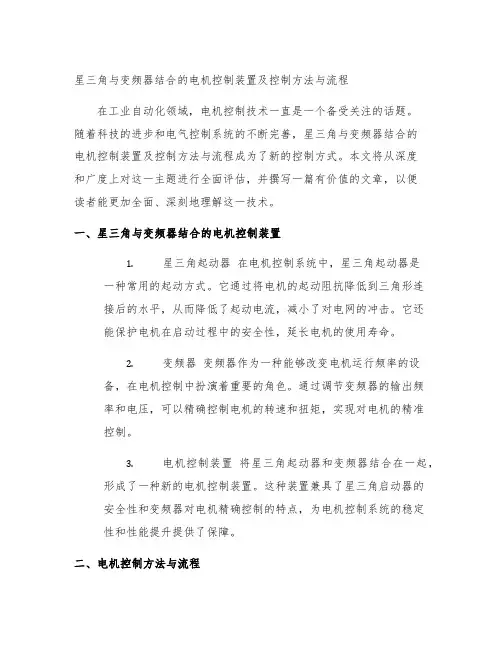

星三角与变频器结合的电机控制装置及控制方法与流程在工业自动化领域，电机控制技术一直是一个备受关注的话题。

随着科技的进步和电气控制系统的不断完善，星三角与变频器结合的电机控制装置及控制方法与流程成为了新的控制方式。

本文将从深度和广度上对这一主题进行全面评估，并撰写一篇有价值的文章，以便读者能更加全面、深刻地理解这一技术。

一、星三角与变频器结合的电机控制装置1.星三角起动器在电机控制系统中，星三角起动器是一种常用的起动方式。

它通过将电机的起动阻抗降低到三角形连接后的水平，从而降低了起动电流，减小了对电网的冲击。

它还能保护电机在启动过程中的安全性，延长电机的使用寿命。

2.变频器变频器作为一种能够改变电机运行频率的设备，在电机控制中扮演着重要的角色。

通过调节变频器的输出频率和电压，可以精确控制电机的转速和扭矩，实现对电机的精准控制。

3.电机控制装置将星三角起动器和变频器结合在一起，形成了一种新的电机控制装置。

这种装置兼具了星三角启动器的安全性和变频器对电机精确控制的特点，为电机控制系统的稳定性和性能提升提供了保障。

二、电机控制方法与流程1.启动阶段在电机控制的启动阶段，首先通过星三角启动器将电机连接成星形，在低压低频的情况下启动，减小了对电网的冲击。

在启动过程中，变频器逐渐增加输出频率和电压，实现对电机的平稳加速。

2.运行阶段一旦电机启动成功并进入运行状态，变频器根据实际需求调节输出频率和电压，以实现对电机转速和扭矩的精准控制。

这种方法不仅能够满足不同工况下的要求，还能够提高电机的能效和稳定性。

3.停止阶段在电机运行结束时，将变频器输出频率和电压逐渐减小，使得电机减速并停止运行。

最后通过星三角启动器将电机切换回星形连接，完成整个停机过程。

这种方法能够保护电机在停机过程中的安全性，延长了电机的使用寿命。

三、个人观点和理解在工业自动化领域，星三角与变频器结合的电机控制装置及控制方法与流程为电机控制系统的稳定性和效率提供了强大的支持。

按下启动按钮SB2，KM1、KT、KM3线圈同时通电并自保，电机Y型连接，接入三相电源进行减压启动，当电机转速接近额定转速时，通电延时型时间继电器KT动作，触点KT1断开，KT2闭合。

KT1使KM#线圈断电释放，KT2是KM2线圈经触点KM3通电吸合，电机有Y型连接变为△连接，进入正常运行。

而触点KM2使KT线圈断电释放，使KT在电机Y—△启动后断电，并实现KM2与KM3的电气互锁。

补充原理：如果三相用电器的接法是星形的，那么用电器实际的电压就是相电压是220v，如果是角型的那就是线电压是380v，很明显相电压低于线电压，所以当电机刚启动时接成星形的就人为的给他降低了电压，这样可以保证开启电流不至于太高，（电机刚启动时电流很高，过高的电流会对电网造成不良影响，继而影响其他电气的正常工作）当电机正常工作后，电流就变的很小，这时候再给他换成角型的使其电压升高，可以提高他的转矩（也就是使电机更有劲）1.当负载对电动机启动力矩无严格要求又要限制电动机启动电流且电机满足380V/Δ接线条件才能采用星三角启动方法；2.该方法是：在电机启动时将电机接成星型接线,当电机启动成功后再将电机改接成三角型接线（通过双投开关迅速切换）；3.因电机启动电流与电源电压成正比,此时电网提供的启动电流只有全电压启动电流的1/3 ，但启动力矩也只有全电压启动力矩的1/3。

星三角启动，属降压启动他是以牺牲功率为代价来换取降低启动电流来实现的。

所以不能一概而以电机功率的大小来确定是否需采用星三角启动，还的看是什么样的负载，一般在需要启动时负载轻运行时负载重尚可采用星三角启动，一般情况下鼠笼型电机的启动电流是运行电流的5—7倍，而对电网的电压要求一般是正负10%（我记忆中）为了不形成对电网电压过大的冲击所以要采用星三角启动，一般要求在鼠笼型电机的功率超过变压器额定功率的10%时就要采用星三角启动。

只有鼠笼型电机才采用星三角启动。

一家之言,姑且听之.本人在实际使用过程中,发现需星三角降压启动的电机从11KW开始就有需要的,如风机、在启动时11KW电流在7-9倍(100)A左右,按正常配置的热继电器根本启动不了,（关风门也没用）热继电器配大了又起不了保护电机的作用，所以建议用降压启动。

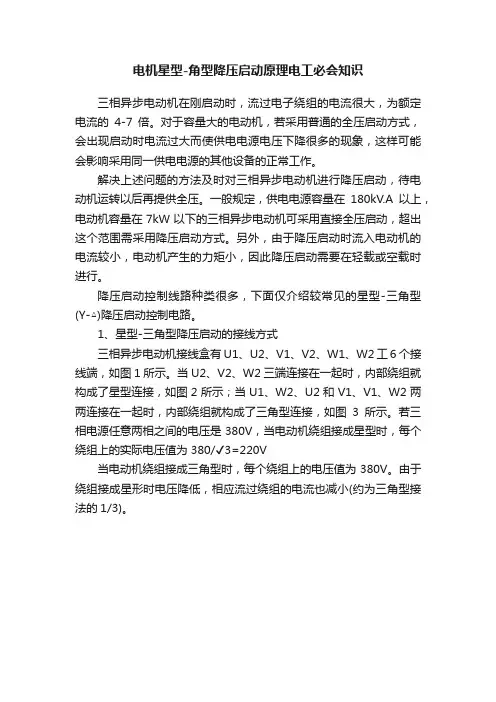

电机星型-角型降压启动原理电工必会知识三相异步电动机在刚启动时，流过电子绕组的电流很大，为额定电流的4-7倍。

对于容量大的电动机，若采用普通的全压启动方式，会出现启动时电流过大而使供电电源电压下降很多的现象，这样可能会影响采用同一供电电源的其他设备的正常工作。

解决上述问题的方法及时对三相异步电动机进行降压启动，待电动机运转以后再提供全压。

一般规定，供电电源容量在180kV.A以上，电动机容量在7kW以下的三相异步电动机可采用直接全压启动，超出这个范围需采用降压启动方式。

另外，由于降压启动时流入电动机的电流较小，电动机产生的力矩小，因此降压启动需要在轻载或空载时进行。

降压启动控制线路种类很多，下面仅介绍较常见的星型-三角型(Y-△)降压启动控制电路。

1、星型-三角型降压启动的接线方式三相异步电动机接线盒有U1、U2、V1、V2、W1、W2工6个接线端，如图1所示。

当U2、V2、W2三端连接在一起时，内部绕组就构成了星型连接，如图2所示；当U1、W2、U2和V1、V1、W2两两连接在一起时，内部绕组就构成了三角型连接，如图3所示。

若三相电源任意两相之间的电压是380V，当电动机绕组接成星型时，每个绕组上的实际电压值为 380/✔3=220V当电动机绕组接成三角型时，每个绕组上的电压值为380V。

由于绕组接成星形时电压降低，相应流过绕组的电流也减小(约为三角型接法的1/3)。

图1、三相异步电动机接线盒图2图3星型-三角型降压启动控制电路就是在启动时将电动机的绕组接成星型，启动后再将绕组接成三角型，容电动机全压运行。

当电动机绕组接成星型时，绕组上的电压低、流过的电流小，因而产生的力矩也小，所以星型-三角型降压启动只适用于轻载或空载启动。

2、星型-三角型降压启动电路星型-三角型降压启动电路如图4所示，该电路采用时间继电器来自动控制切换。

星型-三角型降压启动电路工作原理分析如下：图4、星型-三角型降压启动电路图5、星型-三角型降压启动电路元件实物连线图①闭合电源开关QS②星形降压启动控制按下启动按钮SB1→接触器KM3线圈和时间继电器KT线圈均得电→KM3主触点闭合、KM3常开辅助触点闭合、KM3常闭辅助触点断开→KM3主触点闭合，将电动机绕组接成星型；KM3常闭辅助触点断开使KM2线圈的供电切断；KM3常开辅助触点闭合使KM1线圈得电→KM1线圈得电使KM1常开辅助触点和主触点均闭合→KM1常开辅助触点闭合使KM1线圈在SB1断开后继续得电；KM1主触点闭合使电动机U1、V1、W1端得电，电动机星型启动。

高压电机起动方式高压电机是现代工业中广泛应用的一种电动机，其起动方式有多种，可以根据具体的应用场景和需求来选择合适的启动方式。

首先，常见的高压电机起动方式是直接启动。

直接启动是最简单、最常见的一种方式，通过将电机直接连接到电源，即可实现启动。

这种方式适合于启动电机负载较小、启动时电动机的起动转矩要求不高的情况。

直接启动的优点是结构简单，成本低，但缺点是启动时会产生较大的启动电流冲击，对电网造成较大的负荷压力。

其次，还有星三角启动方式。

星三角启动是通过将电机起动时的绕组连接方式从星形转换为三角形来实现。

启动时，电机先以星形连接方式启动，然后在电机达到一定转速时，再以三角形连接方式运行。

这种启动方式适合于需要在启动时减小电机起动时的冲击电流，减轻对电网的负荷压力的情况。

星三角启动的优点是减小了启动时的电流冲击，但缺点是转速不能平稳提高，适用于一些启动过程对转速要求不高的场合。

另外，还有自耦变压器启动方式。

自耦变压器启动是通过将起动电机的绕组通过自耦变压器进行接入，从而改变电压的大小，实现电机启动的一种方式。

这种方式适用于一些启动过程需要较大转矩，但又需要减小冲击电流的场合。

自耦变压器启动的优点是可以实现较大转矩的启动，同时又可以减小启动过程中的冲击电流，但缺点是结构复杂，成本相对较高。

最后，还有软启动方式。

软启动是通过电子器件来控制电机的起动过程，实现缓慢、平稳地提高电机转速的一种方式。

软启动适用于起动转矩较大、对电路保护要求较高的场合。

软启动的优点是可以实现平稳启动、减小启动时的冲击电流，同时可以提供多种保护功能，但缺点是结构复杂，成本相对较高。

综上所述，高压电机的起动方式有直接启动、星三角启动、自耦变压器启动和软启动等多种方式可供选择。

在选择起动方式时，需要考虑电机的负载情况、启动时的转矩需求、对电网负荷的要求以及对保护功能的需求等因素，合理选择起动方式，才能确保电机的正常运行和延长其寿命。

电动机常用的启动方法
电动机常用的启动方法有直接启动法、自耦变压器启动法、星三角启动法、电阻启动法、变频启动法等。

1. 直接启动法
直接启动法是最简单、最常见的电动机启动方法。

即将电动机直接连接到电源，通过闭合启动电机的电源开关来完成启动。

这种方法适用于起动转矩小、机械负载较小的电动机。

2. 自耦变压器启动法
自耦变压器启动法是使用自耦变压器来降低电动机启动时的电压，以减小启动电流并提高电动机的转矩。

自耦变压器启动法适用于起动转矩较大、起动时需限制电流的电动机。

3. 星三角启动法
星三角启动法是将电动机启动时的绕组连接方式从星型切换到三角形，以降低启动时的电流，减小电动机起动时对电网的影响。

星三角启动法适用于起动转矩较大的电动机。

4. 电阻启动法
电阻启动法是通过在电动机绕组中串联电阻，降低电动机的起动电压，以减小启动时的电流和起动转矩，保护电动机和负载设备。

适用于起动转矩较大、负载设
备对起动电流敏感的电动机。

5. 变频启动法
变频启动法是通过变频器来调整电源频率，通过改变电动机的转速来改变电动机的转矩和起动特性。

变频启动法适用于需要控制电动机启动转矩和速度的场合，如需要在启动过程中缓慢加速和平稳运行的电动机。

总结来说，电动机常用的启动方法有直接启动法、自耦变压器启动法、星三角启动法、电阻启动法和变频启动法。

不同的启动方法适用于不同的电动机起动特性和负载要求。

需要根据具体的工作需求和负载情况选择最合适的启动方法，以保障电动机的正常运行和负载设备的安全运行。

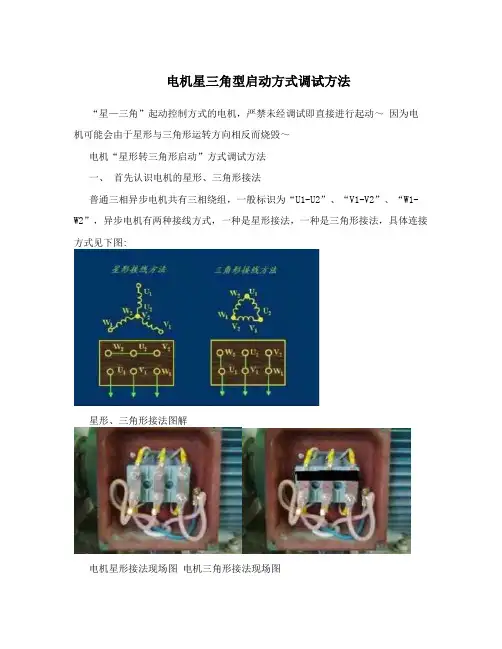

电机星三角型启动方式调试方法“星—三角”起动控制方式的电机，严禁未经调试即直接进行起动～因为电机可能会由于星形与三角形运转方向相反而烧毁～电机“星形转三角形启动”方式调试方法一、首先认识电机的星形、三角形接法普通三相异步电机共有三相绕组，一般标识为“U1-U2”、“V1-V2”、“W1-W2”，异步电机有两种接线方式，一种是星形接法，一种是三角形接法，具体连接方式见下图:星形、三角形接法图解电机星形接法现场图电机三角形接法现场图“星—三角”起动控制方式的电机，严禁未经调试即直接进行起动～因为电机可能会由于星形与三角形运转方向相反而烧毁～电机采用星形接法时，线圈电压为220V，运行电流为相电流，较小; 电机采用三角形接法时，线圈电压为380V，运行电流为相电流的根号三倍，较大。

电机从静止起动时，星形接法的起动转矩仅是三角形接法的一半，起动电流仅仅是三角形起动的三分之一左右;三角形接法起动时起动电流是额定电流的4,7倍，但是起动转矩大。

二、大电机的“星—三角”起动方式大功率电机正常运行时一般采用三角形接法，但由于大电机三角形直接起动时起动电流大(达额定电流的4,7倍)，对电机、电气开关，甚至电网都有冲击。

因此，为避免大电机三角形“硬”启动的起动电流的冲击，大电机一般采用“软”起动方式——如“星—三角”起动、软启动器起动、变频器起动等。

1、下面首先介绍何谓“星—三角”起动方式:所谓“星—三角”起动是指利用电机的控制电路中接触器的切换，改变电机的接线方式，首先使电机以“星形接线方式”从静止起动，电机起动并旋转一定时间后，使用时间继电器将控制电路切换至“三角形接线方式”相对平稳地进入正常运行的启动方法。

“星—三角”起动控制方式电气原理图见PDF附件《星三角启动控制回路图》。

“星—三角”起动控制方式的电机，严禁未经调试即直接进行起动～因为电机可能会由于星形与三角形运转方向相反而烧毁～“星—三角”起动控制方式控制柜端子侧及电机侧连接如下图所示:控制柜端子连接【连接两根三芯电缆】电机接线盒连接【无短接片～】注意:电机接线盒内短接片需全部拆除，否则会相间短路～ 2、“星—三角”起动方式的调试方法:1)首先检查控制柜端子侧和电机接线盒内电缆连接是否正确※ A1/ B1/ C1接UI/ V1/ W1;A2/ B2/ C2接W2/ U2/ V2;※ 电机接线盒短接片是否已全部拆除2)接着调试星形起动的电机旋转方向是否正确※ 将控制切换至三角形接线方式的延时时间继电器的延时时间调大，使手动点动电机起动查看星形电机运转方向时有足够时间; ※ 手动方式点动电机，查看电机星形起动运转方向是否正确: 如果方向正确，无需换线;如果方向错误，则交换端子A1、B1、C1上的(或者电机接线盒中U1、V1、W1接线柱上的)任意两根电缆。

什么是电机的星三角启动【学员问题】什么是电机的星三角启动？【解答】1.当负载对电动机启动力矩无严格要求又要限制电动机启动电流且电机满足380V/接线条件才能采用星三角启动方法；2.该方法是：在电机启动时将电机接成星型接线，当电机启动成功后再将电机改接成三角型接线（通过双投开关迅速切换）；3.因电机启动电流与电源电压成正比，此时电网提供的启动电流只有全电压启动电流的1/3，但启动力矩也只有全电压启动力矩的1/3.星三角启动，属降压启动他是以牺牲功率为代价来换取降低启动电流来实现的。

所以不能一概而以电机功率的大小来确定是否需采用星三角启动，还的看是什么样的负载，一般在需要启动时负载轻运行时负载重尚可采用星三角启动，一般情况下鼠笼型电机的启动电流是运行电流的57倍，而对电网的电压要求一般是正负10%（我记忆中）为了不形成对电网电压过大的冲击所以要采用星三角启动，一般要求在鼠笼型电机的功率超过变压器额定功率的10%时就要采用星三角启动。

只有鼠笼型电机才采用星三角启动。

一家之言，姑且听之。

在实际使用过程中，发现需星三角降压启动的电机从11KW开始就有需要的，如风机、在启动时11KW电流在7-9倍（100）A左右，按正常配置的热继电器根本启动不了，（关风门也没用）热继电器配大了又起不了保护电机的作用，所以建议用降压启动。

而在一些启动负荷较小的电机上，由于电机到达恒速时间短，启动时电流冲击影响较小，所以在30KW左右的电机，选用1.5倍额定电流的断路器直接启动，长期工作一点问题都没有。

以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。

结语：借用拿破仑的一句名言：播下一个行动，你将收获一种习惯；播下一种习惯，你将收获一种性格；播下一种性格，你将收获一种命运。

事实表明，习惯左右了成败，习惯改变人的一生。

在现实生活中，大多数的人，对学习很难做到学而不厌，学习不是一朝一夕的事，需要坚持。

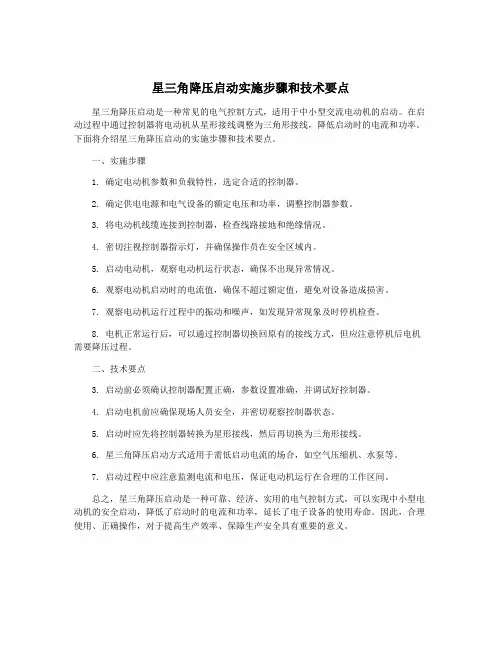

星三角降压启动实施步骤和技术要点
星三角降压启动是一种常见的电气控制方式，适用于中小型交流电动机的启动。

在启动过程中通过控制器将电动机从星形接线调整为三角形接线，降低启动时的电流和功率。

下面将介绍星三角降压启动的实施步骤和技术要点。

一、实施步骤
1. 确定电动机参数和负载特性，选定合适的控制器。

2. 确定供电电源和电气设备的额定电压和功率，调整控制器参数。

3. 将电动机线缆连接到控制器，检查线路接地和绝缘情况。

4. 密切注视控制器指示灯，并确保操作员在安全区域内。

5. 启动电动机，观察电动机运行状态，确保不出现异常情况。

6. 观察电动机启动时的电流值，确保不超过额定值，避免对设备造成损害。

7. 观察电动机运行过程中的振动和噪声，如发现异常现象及时停机检查。

8. 电机正常运行后，可以通过控制器切换回原有的接线方式，但应注意停机后电机需要降压过程。

二、技术要点
3. 启动前必须确认控制器配置正确，参数设置准确，并调试好控制器。

4. 启动电机前应确保现场人员安全，并密切观察控制器状态。

5. 启动时应先将控制器转换为星形接线，然后再切换为三角形接线。

6. 星三角降压启动方式适用于需低启动电流的场合，如空气压缩机、水泵等。

7. 启动过程中应注意监测电流和电压，保证电动机运行在合理的工作区间。

总之，星三角降压启动是一种可靠、经济、实用的电气控制方式，可以实现中小型电动机的安全启动，降低了启动时的电流和功率，延长了电子设备的使用寿命。

因此，合理使用、正确操作，对于提高生产效率、保障生产安全具有重要的意义。

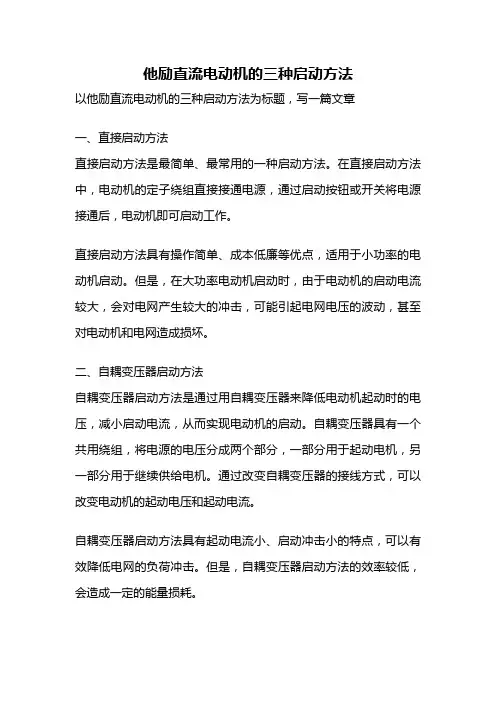

他励直流电动机的三种启动方法以他励直流电动机的三种启动方法为标题，写一篇文章一、直接启动方法直接启动方法是最简单、最常用的一种启动方法。

在直接启动方法中，电动机的定子绕组直接接通电源，通过启动按钮或开关将电源接通后，电动机即可启动工作。

直接启动方法具有操作简单、成本低廉等优点，适用于小功率的电动机启动。

但是，在大功率电动机启动时，由于电动机的启动电流较大，会对电网产生较大的冲击，可能引起电网电压的波动，甚至对电动机和电网造成损坏。

二、自耦变压器启动方法自耦变压器启动方法是通过用自耦变压器来降低电动机起动时的电压，减小启动电流，从而实现电动机的启动。

自耦变压器具有一个共用绕组，将电源的电压分成两个部分，一部分用于起动电机，另一部分用于继续供给电机。

通过改变自耦变压器的接线方式，可以改变电动机的起动电压和起动电流。

自耦变压器启动方法具有起动电流小、启动冲击小的特点，可以有效降低电网的负荷冲击。

但是，自耦变压器启动方法的效率较低，会造成一定的能量损耗。

三、星三角启动方法星三角启动方法是一种常用的大功率电动机启动方法。

在星三角启动方法中，电动机的定子绕组首先接成星形连接，通过启动按钮或开关将电源接通后，电动机以较低的电压启动，待电动机运行正常后，再将定子绕组接成三角形连接，实现额定电压运行。

星三角启动方法具有启动冲击小、起动电流较小的特点，可以有效地降低电网的负荷冲击。

但是，星三角启动方法的启动过程较为复杂，需要额外的控制设备，增加了系统的复杂性和成本。

总结：他励直流电动机的启动方法有直接启动方法、自耦变压器启动方法和星三角启动方法。

直接启动方法操作简单，适用于小功率电动机启动；自耦变压器启动方法通过降低电压减小启动电流，起到保护电网和电动机的作用；星三角启动方法通过先以较低电压启动，再切换至额定电压运行，实现电动机的平稳启动。

不同的启动方法适用于不同功率的电动机，根据实际需求选择合适的启动方法可以保证电动机的安全运行和电网的稳定性。

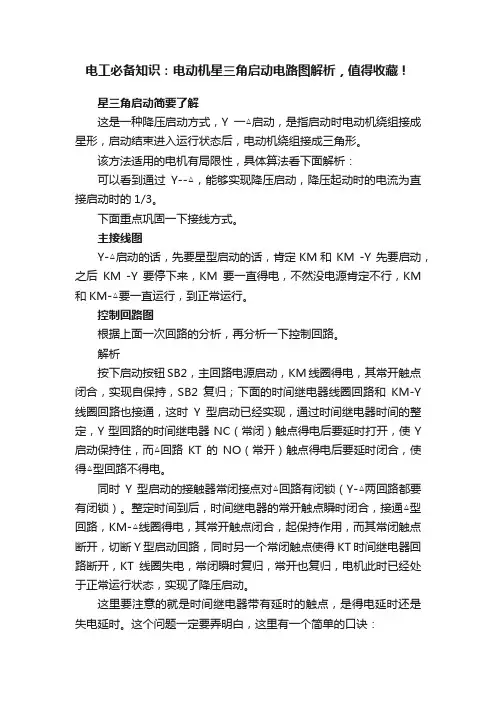

电工必备知识：电动机星三角启动电路图解析，值得收藏！星三角启动简要了解这是一种降压启动方式，Y一△启动，是指启动时电动机绕组接成星形，启动结束进入运行状态后，电动机绕组接成三角形。

该方法适用的电机有局限性，具体算法看下面解析：可以看到通过Y--△，能够实现降压启动，降压起动时的电流为直接启动时的1/3。

下面重点巩固一下接线方式。

主接线图Y-△启动的话，先要星型启动的话，肯定KM和KM -Y 先要启动，之后KM -Y要停下来，KM要一直得电，不然没电源肯定不行，KM 和KM-△要一直运行，到正常运行。

控制回路图根据上面一次回路的分析，再分析一下控制回路。

解析按下启动按钮SB2，主回路电源启动，KM线圈得电，其常开触点闭合，实现自保持，SB2复归；下面的时间继电器线圈回路和KM-Y 线圈回路也接通，这时Y型启动已经实现，通过时间继电器时间的整定，Y型回路的时间继电器NC（常闭）触点得电后要延时打开，使Y 启动保持住，而△回路KT的NO（常开）触点得电后要延时闭合，使得△型回路不得电。

同时Y型启动的接触器常闭接点对△回路有闭锁（Y-△两回路都要有闭锁）。

整定时间到后，时间继电器的常开触点瞬时闭合，接通△型回路，KM-△线圈得电，其常开触点闭合，起保持作用，而其常闭触点断开，切断Y型启动回路，同时另一个常闭触点使得KT时间继电器回路断开，KT线圈失电，常闭瞬时复归，常开也复归，电机此时已经处于正常运行状态，实现了降压启动。

这里要注意的就是时间继电器带有延时的触点，是得电延时还是失电延时。

这个问题一定要弄明白，这里有一个简单的口诀：左凸右凹，延头瞬尾；左凹右凸，瞬头延尾；凹凸都有，延头延尾；NO NC看常态。

解析这里凹凸指的是触头上面那个半弧，先要把触头竖起来，左右指的是触头相对于中间的直线是在左边还是右边，延头瞬尾。

意指：线圈得电后，触点延时动作，而失电后，瞬时瞬时动作；瞬头延尾，意：线圈得电后，触点瞬时动作，失电后，延时复归。

星三角与变频器结合的电机控制装置及控制方法与流程文章标题：星三角与变频器结合的电机控制装置及控制方法与流程在工业自动化控制领域，电机控制是非常重要的环节。

而星三角起动与变频器结合的电机控制装置及控制方法与流程在工业生产中起着至关重要的作用。

本文将从深度和广度两个方面，以及自己的理解和观点来探讨这一主题。

一、星三角与变频器的基本原理及应用1.1 星三角起动星三角起动是一种常见的电动机起动方式，通过先将电机接成星型绕组，然后在一定时间后再切换为三角形绕组的方式来实现。

这种起动方式可以减小起动时的电流冲击，对电力系统有较小的影响。

1.2 变频器变频器是一种能够改变交流电机供电频率的装置，通过控制电机的转速和转矩，实现对电机的精准控制。

它在工业生产中广泛应用，能够有效节能降耗、提高生产效率。

二、星三角与变频器结合的电机控制装置2.1 设备配置在实际的电机控制系统中，可以将星三角起动与变频器结合起来，通过相应的电气连接和控制逻辑来实现。

2.2 控制原理结合星三角起动与变频器的控制装置，可以实现对电机的先低速起动，然后再通过变频器精确地调节电机的运行参数。

这样做不仅能够满足起动时的电流冲击要求，还可以在电机正常运行后实现对电机转速、转矩等参数的灵活控制。

三、星三角与变频器结合的电机控制方法与流程3.1 起动流程在实际的生产中，星三角与变频器结合的电机控制装置，一般可以通过PLC或者DCS控制系统来实现。

起动流程一般包括电机预热、星三角切换、变频器启动等步骤。

3.2 控制方法在电机正常运行后，可以通过变频器实现精准的转速调节，对生产过程中的负载波动、电网电压变化等因素进行自动补偿，提高电机的运行稳定性。

四、个人观点和理解在实际的工业控制过程中，星三角与变频器结合的电机控制装置及控制方法与流程，能够有效地解决电机起动时的电流冲击和在运行过程中对电机参数的精准控制需求。

这种控制装置不仅能够提高生产效率，还能够保护电机和延长设备使用寿命。

电机的五种启动方式
电机的五种启动方式包括：
1.全压直接启动：在电网容量和负载两方面都允许全压直接启动的情况下，可
以考虑采用全压直接启动。

这种方式操作控制方便，维护简单，且成本较低，主要用于小功率电动机的启动。

2.自耦减压启动：利用自耦变压器的多抽头减压，既能适应不同负载启动的需
要，又能得到更大的启动转矩，是一种经常被用来启动较大容量电动机的减压启动方式。

3.Y-Δ启动：对于正常运行的定子绕组为三角形接法的鼠笼式异步电动机来说，
如果在启动时将定子绕组接成星形，待启动完毕后再接成三角形，就可以降低启动电流，减轻对电网的冲击。

这样的启动方式称为星三角减压启动，或简称为星三角启动（Y-Δ 启动）。

4.软启动器：利用可控硅的移相调压原理来实现电动机的调压启动，主要用于
电动机的启动控制，启动效果好但成本较高。

5.变频器：是现代电动机控制领域技术含量最高、控制功能最全、控制效果最
好的电机控制装置，它通过改变电网的频率来调节电动机的转速和转矩。

在实际应用中，应根据电机的具体参数、使用环境、负载大小和需求来选择合适的启动方式。

星三角降压启动控制原理星三角降压启动控制是现代电气领域中常用的一种方法。

在很多应用场合中，三相异步电动机被广泛应用，通常而言，这些电动机的方式是通过将三个线圈交错排列来达到运转的。

而我们要想让这种电动机在正常情况下启动，需要让其单独运行一阶段，然后再一步步逐渐加速，最终升高至额定速度，星三角降压启动控制的作用则就在于此。

1. 原理星三角降压启动控制的基本原理是：在电动机启动时，首先以星型连接三个线圈，然后将这三个线圈交叉连接，最后将这三个线圈连接成三角形。

这一过程从概念上看很简单，而在实际应用中，需要通过控制系统来完成这一过程。

整个过程是通过对电路的控制来实现的，控制系统不仅要能够准确地识别出电动机的各个状态，还需要控制开关的时间。

2. 控制系统星三角降压启动控制的控制系统主要由电器元件和控制器组成。

电器元件包括断路器、接触器、继电器等，而控制器则是整个系统的核心部分，主要是负责各种数据处理和控制的电子模块。

3. 小结星三角降压启动控制是一种非常常用的电气控制方法，它可以有效地降低电动机启动过程中的电流冲击，照顾到了电机的设备，实现了安全性能上的提高。

在实际应用中，这种方法也能够为电气设备的运转提供稳定的支撑。

4. 实现过程星三角降压启动控制的实现过程包括三个步骤：连接电路、根据运行所需控制器将运行电路中的电器元件切换和按有序的序列切换，最后根据电动机的电气特性将线圈进行连接。

在星形连接时，电动机的三个线圈被以星型排列，每个线圈都连接到不同相的电源。

在这种情况下，电动机的电流和电压都很小，这使得电机容易启动并提高了它的生命周期。

在星形连接的状态下，电动机的电压和相位差都较小，因此电流也较小。

接下来，当应用需要提速时，我们通过控制器将运行电路中的电器元件按序列地切换，将电动机的三个线圈分别换成自己的并联状态。

在自己的并联状态下，电动机的电流和电压都会升高，以满足运行所需。

最终，在电动机运行到额定速度时，我们将电动机的三个线圈连接成三角形。

电机星三角启动原理电机星三角启动原理就是对电机的三相绕组在启动时和正常运转时施加的不同的电压，来降低电机启动时的冲击电流。

在启动时对电机绕组施加的是星形接法的电源，就是将电源的三条火线分别与电机三个绕组的一个端点相连，将电机三个绕组的另一个端点同时与电源的零线相连，在这种接法下，电机每个绕组所承接的电压就是220V。

由于施加的电压较低，所以启动时的电流会比较小点，削减了对电网的冲击，电机也比较简单启动。

当电机启动基本正常后，它的工作电流与启动时相比会大幅削减，这时由掌握电路通过时间继电器和接触器的转换，将电机三个绕组改成首尾相连，形成所谓三角形连接，并将三角形的每个“角”与电源的三条火线相连，这时电机绕组中所受到的电压变成了380V，电机就能满负荷工作。

这就是星三角启动的基本原理。

电机星三角启动原理图合上电源开关QS后,按下启动按钮SB2,接触器KM和KM1线圈同时获电吸合,KM和KM1主触头闭合,电动机接成Y降压启动。

与此同时,时间继电器KT的线圈获电,KT动断(常闭)触头延进断开,KM1线圈断电释放,KT动合(常开)触头延时闭合,KM2线圈获吸合,电动机定子绕组Y自动换接成△,时间继电器KT的触头延时动作时间,由电动机容量及启动时间的快慢等打算。

电机星三角启动原理图解释L1/L2/L3分别表示三根相线；QS表示空气开关；Fu1表示主回路上的保险；Fu2表示掌握回路上的保险；SP表示停止按钮；ST表示启动按钮；KT表示时间继电器的线圈，后缀的数字表示它不同的触点；KMy表示星接触器的线圈，后缀的数字表示它不同的触点；KM△表示三角接触器的线圈，后缀的数字表示它不同的触点；KM表示主接触器的线圈，后缀的数字表示它不同的触点；U1/V1/W1分别表示电动机绕组的三个同名端；U2/V2/W2分别表示电动机绕组的另三个同名端；为了叙述便利，将图纸整理了一下，添加了触点的编号。

整理后的图纸见附图。

合上QS，按下St，KT、KMy得电动作。

星三角启动电路原理星三角启动电路是一种用于启动三相异步电动机的电路。

在电动机启动时，由于启动阻力大，启动电流较大，容易造成电网电压降低，给电网带来较大的冲击和影响。

星三角启动电路通过将电动机的绕组同时接成星形和三角形两种接法，从而实现减小启动电流的目的，减轻对电网的冲击。

星三角启动电路的原理是将电机的绕组接成星形接法进行起动，启动时间一般为几秒钟，待电动机加速到近额定速度后，再将其绕组接成三角形接法，从而减小电动机的启动电流。

接成星形时，起动电流是三角形接法的1/3，同时，起动转矩也相应减小为三角形接法的1/3。

接成三角形时，转矩和起动电流又恢复为正常工作的值。

星三角启动电路主要由接线装置、主触点切换装置和辅助触点切换装置组成。

接线装置实现星形和三角形接法之间的切换，主触点切换装置用于切换主触点状态，辅助触点切换装置用于控制起动时间。

在启动过程中，首先通过按下启动按钮，使得主触点切换装置将电机绕组连接成星型。

此时，电机的电流和转矩都较小。

待电机转速达到预定值后，通过松开启动按钮，断开辅助回路，使得辅助触点切换装置断开主触点，同时接通辅助触点。

此时，电机绕组被切换成三角型连接方式，启动电流和转矩逐渐增大，从而实现电动机的平稳启动。

值得注意的是，星三角启动电路适用于启动电压不超过400V的三相异步电动机。

同时，启动电流、启动转矩和启动时间也需要根据具体的电动机和使用要求进行预先调整和设置。

星三角启动电路具有一定的优点和缺点。

优点包括使电动机启动电流减小，减轻对电网的冲击、防止电网电压的下降，以及可以在一定程度上减小影响电动机的启动负载。

缺点主要包括启动过程中的转矩间断性、转速下降较长时间以及对电动机结构、转子类型和转子传递系数等的要求较高。

总之，星三角启动电路通过改变电动机绕组的接法，在电动机启动时减小启动电流，减轻对电网的冲击。

它是一种常用的电动机启动方式，适用于启动电压不超过400V的三相异步电动机。

交流电动机常用启动方式选择沟通电动机的起动电流大（一般约为额定电流的5~7倍）。

大的起动电流（由于起动时间短）对电机本身来说，尚不至于引起电机温度的显著提髙（频繁起动除外），但却会引起电网电压的显著降低，因而影响接在同一母线上的其他用电设备的正常运行。

所以对沟通电动机的起动，必需依据电容的容量、电动机的起动电流的大小及负载大小等状况做综合考虑后选择合适的起动方法。

沟通电动机的常用启动方式：直接启动，星形-三角形启动，自耦变压器降压启动，软启动，变频器启动。

1、电机启动方式1.1、全压直接起动全压起动是最常用的起动方式，也称为直接起动。

它是将电动机的定子绕组直接接入电源，在额定电压下起动，具有起动转矩大、起动时间短的特点，也是最简洁、最经济和最牢靠的起动方式。

1.2、星三角Y-△起动对于正常运行的定子绕组为三角形接法的鼠笼式异步电动机来说，假如在起动时将定子绕组接成星形，待起动完毕后再接成三角形，就可以降低起动电流，减轻它对电网的冲击。

这样的起动方式称为星三角减压起动，或简称为星三角起动（Y—△起动）。

采纳星三角起动时，起动电流只是原来按三角形接法直接起动时的1/3。

假如直接起动时的起动电流以6~7Ie计，则在星三角起动时，起动电流才2~2.3倍。

这就是说采纳星三角起动时，起动转矩也降为原来按三角形接法直接起动时的1/3。

适用于无载或者轻载起动的场合。

并且与其它减压起动器相比较，其结构最简洁，价格也最廉价。

除此之外，星三角起动方式还有一个优点，即当负载较轻时，可以让电动机在星形接法下运行。

此时，额定转矩与负载可以匹配，这样能使电动机的效率有所提髙，并使之节省了电力消耗。

1.3、自耦变压器降压启动自耦变压器降压启动是指电动机启动时利用自耦变压器来降低加在电动机定子绕组上的启动电压。

待电动机启动后，再使电动机与自耦变压器脱离，从而在全压下正常运行。

采纳自耦变压器降起动时，与直接起动相比较，起动电压降低得许多（为额定电压1/4~1/7),而起动转矩降低得更多；且自耦变压器不允许频繁起动，因而限制了它的广泛使用。

电动机“星——三角”启动原理电动机星三角启动是异步电动机最常见的一种启动方式因为异步电动机在启动过程中起动电流较大,所以容量大的电动机可以采用“星一三角形换接启动”。

这是一种简单的降压启动方式，在启动时将定子绕组接成星形，待启动完毕后再接成三角形，就可以降低启动电流，减轻它对电网的冲击。

这样的启动方式称为星三角减压启动，简称为星三角启动（Y-Δ起动）。

采用星三角启动时，启动电流只是原来按三角形接法直接起动时的1/3。

如果直接起动时的起动电流以6～7Ie计，则在星三角起动时，起动电流才2～2.3倍。

同时启动电压也只是为原来三角形接法直接启动时的根号三分之一。

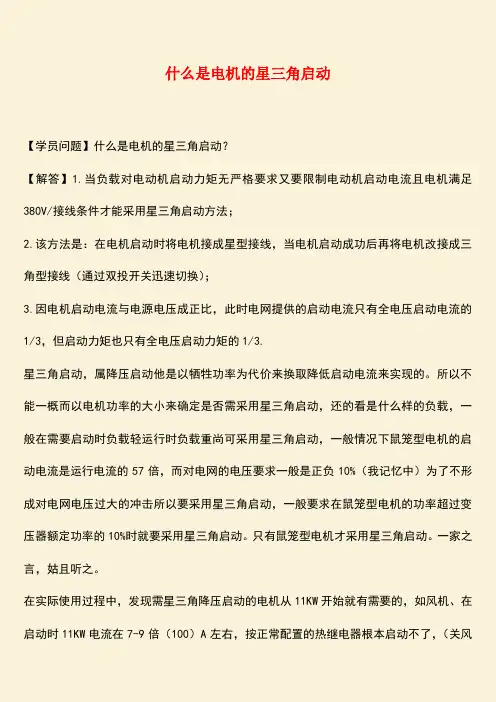

当负载对电动机启动力矩无严格要求又要限制电动机启动电流且电机满足380V/Δ接线条件才能采用星三角启动方法。

这种Y-Δ（星三角）起动方法，目的是降低起动电流，减小对电网及电气设备的危害，这个方法只适合于几十千瓦的小型电机，如大型电机采用的是自藕变压器起动方式。

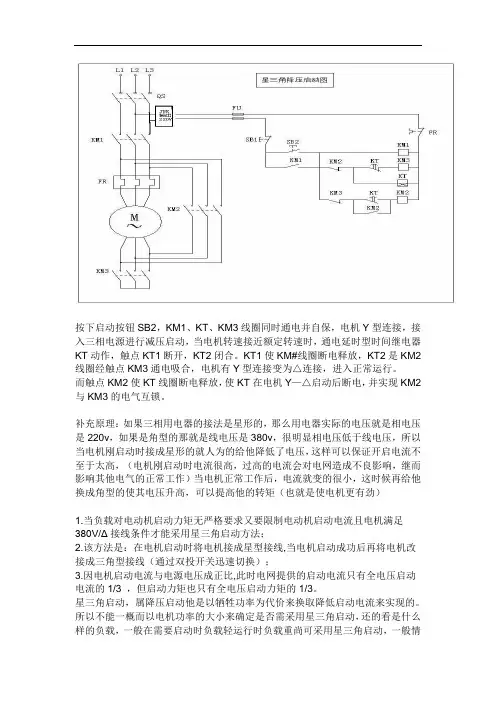

M为主接触器，不论在启动还是正常运转是都是接通的。

S接触器，为起动时间内星接法短路接触器，把电动机三根尾端线短路。

R接触器，为启动之后，把电机绕组首尾连接起来。

即U-Z，Y-W，X-V三个绕组的三角形接法。

T时间继电器，起动时，比如要让电机在5秒内完成起动进入正常运转状态，就可把时间继电器设定到5秒FR热继电器，串接到主回路，如主回路因电机负载电流过大，缺相等会使热继电器内金属过热，顶开热继电器内的控制触点，达到断开控制回路的目的。

起动过程：合上隔离开关---合上断路器----按下ON启动按钮---M，S，T得电---M接通主回路，S通过T的常闭触点及R的常闭触点得电---S主回路接通--正在做起动运转过程。

当时间继电器T的时间到了--T常闭触点断开，T常开触点接通-S 因此断电，接触器R接通-完成起动停止-按下OFF按钮断开其控制回路-完成。

等待下次起动。

接触器R，S各有一个常闭触点与R，S互相牵制，是防止接触器主触点粘连，而引起短路事故而设的互锁电路。
