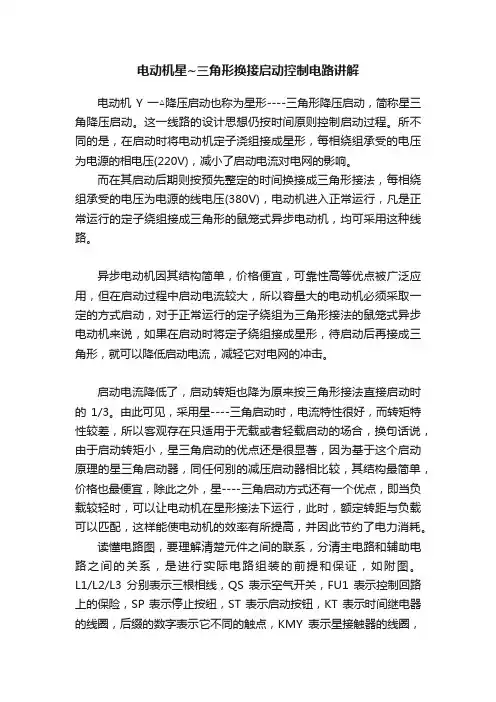

电动机星~三角形换接启动控制电路讲解电动机Y一△降压启动也称为星形----三角形降压启动，简称星三角降压启动。
这一线路的设计思想仍按时间原则控制启动过程。
所不同的是，在启动时将电动机定子浇组接成星形，每相绕组承受的电压为电源的相电压(220V)，减小了启动电流对电网的影响。
而在其启动后期则按预先整定的时间换接成三角形接法，每相绕组承受的电压为电源的线电压(380V)，电动机进入正常运行，凡是正常运行的定子绕组接成三角形的鼠笼式异步电动机，均可采用这种线路。
异步电动机因其结构简单，价格便宜，可靠性高等优点被广泛应用，但在启动过程中启动电流较大，所以容量大的电动机必须采取一定的方式启动，对于正常运行的定子绕组为三角形接法的鼠笼式异步电动机来说，如果在启动时将定子绕组接成星形，待启动后再接成三角形，就可以降低启动电流，减轻它对电网的冲击。
启动电流降低了，启动转矩也降为原来按三角形接法直接启动时的1/3。
由此可见，采用星----三角启动时，电流特性很好，而转矩特性较差，所以客观存在只适用于无载或者轻载启动的场合，换句话说，由于启动转矩小，星三角启动的优点还是很显著，因为基于这个启动原理的星三角启动器，同任何别的减压启动器相比较，其结构最简单，价格也最便宜，除此之外，星----三角启动方式还有一个优点，即当负载较轻时，可以让电动机在星形接法下运行，此时，额定转距与负载可以匹配，这样能使电动机的效率有所提高，并因此节约了电力消耗。
读懂电路图，要理解清楚元件之间的联系，分清主电路和辅助电路之间的关系，是进行实际电路组装的前提和保证，如附图。
L1/L2/L3分别表示三根相线，QS表示空气开关，FU1表示控制回路上的保险，SP表示停止按纽，ST表示启动按钮，KT表示时间继电器的线圈，后缀的数字表示它不同的触点，KMY表示星接触器的线圈，后缀的数字表示它不同的触点，KM△表示三角形接触器的线圈，后缀的表示它不同的触点，KM表示主接触器的线圈，后缀的数字表示它不同的触点，U1/Ⅴ1/W1分别表示电动机绕组的三个同名端，U2/V2/W2分割表示电动机绕组的另三个同名端。

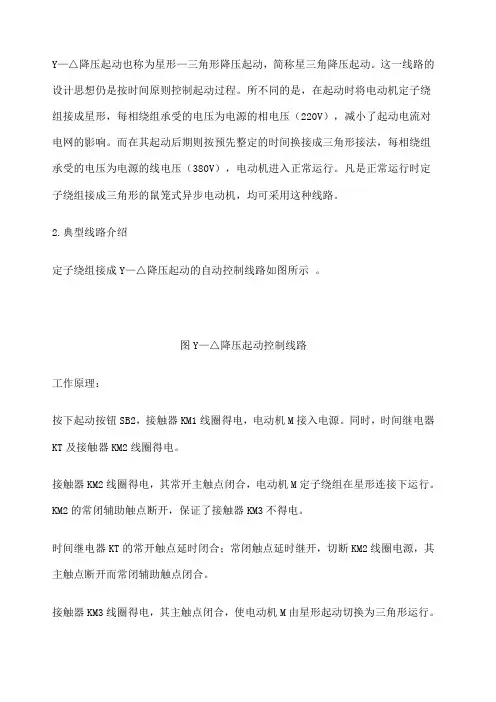

Y—△降压起动电气原理图及讲解This model paper was revised by the Standardization Office on December 10, 2020Y—△降压起动也称为星形—三角形降压起动，简称星三角降压起动。
这一线路的设计思想仍是按时间原则控制起动过程。
所不同的是，在起动时将电动机定子绕组接成星形，每相绕组承受的电压为电源的相电压（220V），减小了起动电流对电网的影响。
而在其起动后期则按预先整定的时间换接成三角形接法，每相绕组承受的电压为电源的线电压（380V），电动机进入正常运行。
凡是正常运行时定子绕组接成三角形的鼠笼式异步电动机，均可采用这种线路。

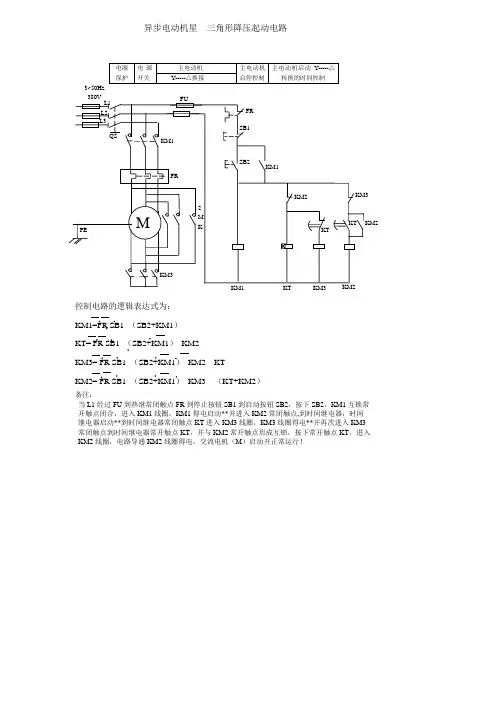

2.典型线路介绍定子绕组接成Y—△降压起动的自动控制线路如图所示。
图Y—△降压起动控制线路工作原理：按下起动按钮SB2，接触器KM1线圈得电，电动机M接入电源。
同时，时间继电器KT及接触器KM2线圈得电。
接触器KM2线圈得电，其常开主触点闭合，电动机M定子绕组在星形连接下运行。
KM2的常闭辅助触点断开，保证了接触器KM3不得电。
时间继电器KT的常开触点延时闭合；常闭触点延时继开，切断KM2线圈电源，其主触点断开而常闭辅助触点闭合。
接触器KM3线圈得电，其主触点闭合，使电动机M由星形起动切换为三角形运行。
停车按SB1 辅助电路断电各接触器释放` 电动机断电停车线路在KM2与KM3之间设有辅助触点联锁，防止它们同时动作造成短路；此外，线路转入三角接运行后，KM3的常闭触点分断，切除时间继电器KT、接触器KM2,避免KT、KM2线圈长时间运行而空耗电能，并延长其寿命。
三相鼠笼式异步电动机采用Y—△降压起动的优点在于：定子绕组星形接法时，起动电压为直接采用三角形接法时的1/3，起动电流为三角形接法时的1/3，因而起动电流特性好，线路较简单，投资少。
其缺点是起动转矩也相应下降为三角形接法的1/3，转矩特性差。
所以该线路适用于轻载或空载起动的场合。
Y—△降压起动也称为星形—三角形降压起动，简称星三角降压起动。
这一线路的设计思想仍是按时间原则控制起动过程。
所不同的是，在起动时将电动机定子绕组接成星形，每相绕组承受的电压为电源的相电压（220V），减小了起动电流对电网的影响。
而在其起动后期则按预先整定的时间换接成三角形接法，每相绕组承受的电压为电源的线电压（380V），电动机进入正常运行。
凡是正常运行时定子绕组接成三角形的鼠笼式异步电动机，均可采用这种线路。
2.典型线路介绍定子绕组接成Y—△降压起动的自动控制线路如图所示。
图Y—△降压起动控制线路工作原理：按下起动按钮SB2，接触器KM1线圈得电，电动机M接入电源。
同时，时间继电器KT及接触器KM2线圈得电。
接触器KM2线圈得电，其常开主触点闭合，电动机M定子绕组在星形连接下运行。
KM2的常闭辅助触点断开，保证了接触器KM3不得电。
时间继电器KT的常开触点延时闭合；常闭触点延时继开，切断KM2线圈电源，其主触点断开而常闭辅助触点闭合。
接触器KM3线圈得电，其主触点闭合，使电动机M由星形起动切换为三角形运行。
停车按SB1 辅助电路断电各接触器释放` 电动机断电停车线路在KM2与KM3之间设有辅助触点联锁，防止它们同时动作造成短路；此外，线路转入三角接运行后，KM3的常闭触点分断，切除时间继电器KT、接触器KM2,避免KT、KM2线圈长时间运行而空耗电能，并延长其寿命。
三相鼠笼式异步电动机采用Y—△降压起动的优点在于：定子绕组星形接法时，起动电压为直接采用三角形接法时的1/3，起动电流为三角形接法时的1/3，因而起动电流特性好，线路较简单，投资少。
其缺点是起动转矩也相应下降为三角形接法的1/3，转矩特性差。
所以该线路适用于轻载或空载起动的场合。
另外应注意，Y—△联接时要注意其旋转方向的一致性。

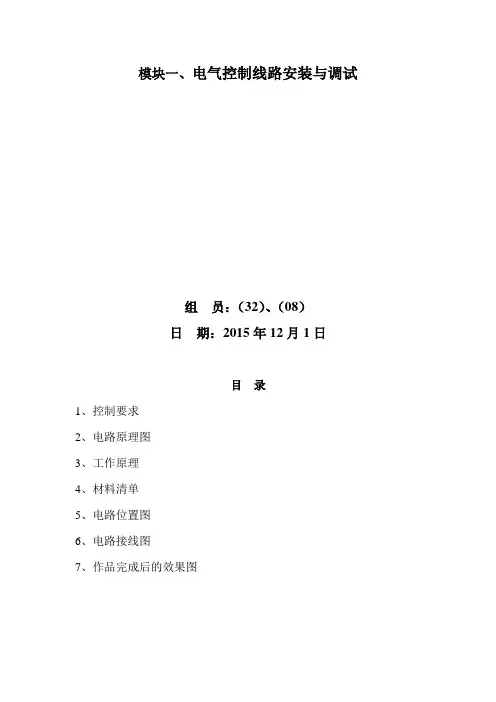

模块一、电气控制线路安装与调试
组员：（32）、（08）
日期：2015年12月1日
目录
1、控制要求
2、电路原理图
3、工作原理
4、材料清单
5、电路位置图
6、电路接线图
7、作品完成后的效果图
1、电气控制要求
实现星—三角降压延时启动。
2、星-三角自动降压启动控制电路原理图
图1星--三角自动降压启动控制电路原理
3、电路工作原理
合上电源开关QF 按下启动按钮SB2
形运行
（KM2主触点闭合）
按下停止SB1 KM2、KM3线圈失电 KM2常开触点断开、KM3常开触点断开
电动机停止运行。
4、材料清单
星--三角自动降压启动控制电路电器位置图
星--三角自动降压启动控制电路接线图
7、安装效果图。

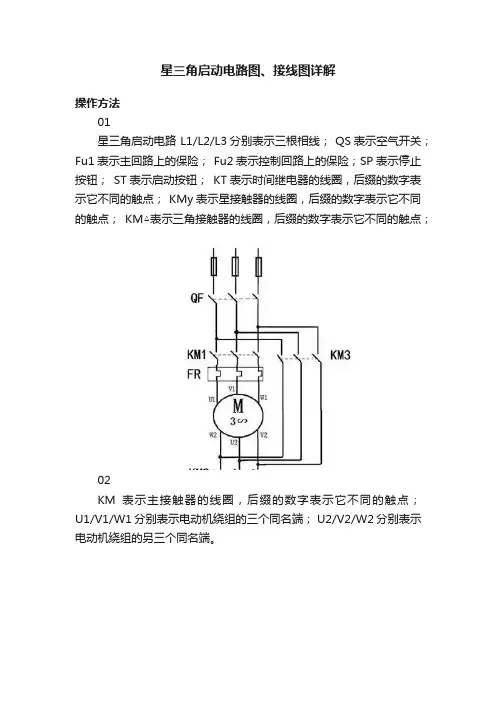

星三角启动电路图、接线图详解操作方法01星三角启动电路 L1/L2/L3分别表示三根相线； QS表示空气开关；Fu1表示主回路上的保险； Fu2表示控制回路上的保险；SP表示停止按钮；ST表示启动按钮；KT表示时间继电器的线圈，后缀的数字表示它不同的触点； KMy表示星接触器的线圈，后缀的数字表示它不同的触点；KM△表示三角接触器的线圈，后缀的数字表示它不同的触点；02KM表示主接触器的线圈，后缀的数字表示它不同的触点；U1/V1/W1分别表示电动机绕组的三个同名端； U2/V2/W2分别表示电动机绕组的另三个同名端。
03合上QS，按下St，KT、KMy得电动作。
KMY-1闭合，KM得电动作；KMY-2闭合，电动机线圈处于星形接法，KMY-3断开，避免KM△误动作。
04KM-1闭合，自保启动按钮；kM-2闭合为三角形工作做好准备；kM-3闭合，电动机得电运转，处于星形启动状态。
时间继电器延时到达以后，延时触点KT－1断开，KMy线圈断电，KMY-1断开，KM通过KM-2仍然得电吸合着；KMY-2断开，为电动机线圈处于三角形接法作准备；KMY-3闭合，使KM△得电吸合；05KM△-1断开，停止为时间继电器线圈供电；KM△-2断开，确保KMY不能得电误动作：KM△-3闭合是电动机线圈处于三角形运转状态。
电动机的三角形运转状态，必须要按下SP，才能使全部接触器线圈失电跳开，才能停止运转。
06星三角降压启动，就是以改变电动机绕组接法，来达到降压启动的目的。
启动时，由主接触器将电源给三角形接法的电动机的三个首端，由星点接触器将三角形接法的电动机的三个尾端闭合。
绕组就变成了星形接法，启动完成后，星点接触器断开运转接触器将电源给电动机的三个尾端。
绕组就变成了三角形接法。
电动机全压运转。
整个启动过程由时间继电器来指挥完成。
星点接触器和运转接触器必须实行连锁。
电动机星三角降压启动控制电路图文详解今天学习三相异步电动机Y-△降压起动控制电路。
共有四个任务：
了解降压起动的原因；
掌握电动机定子绕组的连接方式；
掌握Y-△降压起动控制电路的组成；
理解Y-△降压起动控制电路工作原理。
那为什么要降压起动？
三相异步电动机全压起动时电源电压全部施加在三相绕组上，起动电流为额定电流的4~7倍，电动机功率较大时将导致电源变压器输出电压下降，从而导致电动机起动困难，影响同一线路中其他电器的正常工作。
为了减小三相异步电动机直接起动电流，通常将电压适当降低后，加到电动机定子绕组上进行起动，待电动机起动运转后，再恢复到额定电压运行。
降压起动达到了减小起动电流的目的。
Y-△降压起动时，定子绕组接成Y形，当电动机转速接近额定转速时再换接成△形联结。
Y-△降压起动有一定局限，适合△形联结、容量较大电动机，空载、轻载起动。
我们来看一下电动机定子绕组的联结方式，电动机定子绕组分为星形和三角形两种联结方式。
星形联结把U、V、W三相绕组首端U1、V1、W1分别与电源相连，尾端U2、V2、W2连成一点，接线盒端口按图U2、V2、W2短接，形成星形联结。
三角形联结把三相绕组按顺序首尾相连，U2与V1相连，V2与W1相连，W2与U1相连后接电源，接线盒端口按图连接，形成三角形联结。
Y-△降压起动控制电路的主电路是在自锁电路主电路基础上增加KM△和KMY两个交流接触器。
通过对电动机U1、V1、W1、U2、V2、W2的连接形成星形和三角形联结。
KMY主触点短接后把电动机U2、V2、W2连成一点实现星形联结，KM△主触点把接线端口U1接W2、V1接U2、W1接V2成三角形联结。
KM、KMY主触点闭合时电动机星形联结。
KM、KM△主触点闭合时电动机三角形联结。
最后通过控制电路对主电路KM、KMY、KM△主触点的控制，实现电动机星形起动，三角形运行。
我们来看一下控制电路的组成。
分析电路时重点注意KM自锁触点、KM△自锁触点，复合按钮SB2联锁触点、KMY和KM△联锁触点在电路中的作用。
电路的工作原理分析。
合上电源开关QF，电源引入，按下SB1起动按钮，KM线圈和KMY线圈得电，KMY的动断辅助触点先断开KM△线圈线路实现联锁保护，然后KM主触点，KMY主触点，KM 动合辅助触点同时闭合实现自锁，电动机星形联结起动运转。
起动结束时，按下SB2复合按钮，动断触点先断开，KMY 线圈失电，KMY主触点先断开，动断辅助触点后闭合。
然后SB2动合触点闭合，KM△线圈得电，其动断辅助触点断开KMY线圈电路，实现联锁保护。
KM△动合辅助触点和KM△主触点同时闭合，电动机三角形联结全压运行。
按下停止按钮SB3，电动机停止运行。
总结一下，今天一起学习了Y-△降压起动控制电路的相关知识；电动机起动电流为额定电流的4~7倍，会产生一定影响；电动机定子绕组有星形和三角形两种联结方式；Y-△降压起动启动时，定子绕组接成Y形，当电动机转速接近额定转速时换接成△形。
