电机星三角启动电路图知识讲解

电动机星~三角形换接启动控制电路讲解电动机Y一△降压启动也称为星形----三角形降压启动，简称星三角降压启动。

这一线路的设计思想仍按时间原则控制启动过程。

所不同的是，在启动时将电动机定子浇组接成星形，每相绕组承受的电压为电源的相电压(220V)，减小了启动电流对电网的影响。

而在其启动后期则按预先整定的时间换接成三角形接法，每相绕组承受的电压为电源的线电压(380V)，电动机进入正常运行，凡是正常运行的定子绕组接成三角形的鼠笼式异步电动机，均可采用这种线路。

异步电动机因其结构简单，价格便宜，可靠性高等优点被广泛应用，但在启动过程中启动电流较大，所以容量大的电动机必须采取一定的方式启动，对于正常运行的定子绕组为三角形接法的鼠笼式异步电动机来说，如果在启动时将定子绕组接成星形，待启动后再接成三角形，就可以降低启动电流，减轻它对电网的冲击。

启动电流降低了，启动转矩也降为原来按三角形接法直接启动时的1/3。

由此可见，采用星----三角启动时，电流特性很好，而转矩特性较差，所以客观存在只适用于无载或者轻载启动的场合，换句话说，由于启动转矩小，星三角启动的优点还是很显著，因为基于这个启动原理的星三角启动器，同任何别的减压启动器相比较，其结构最简单，价格也最便宜，除此之外，星----三角启动方式还有一个优点，即当负载较轻时，可以让电动机在星形接法下运行，此时，额定转距与负载可以匹配，这样能使电动机的效率有所提高，并因此节约了电力消耗。

读懂电路图，要理解清楚元件之间的联系，分清主电路和辅助电路之间的关系，是进行实际电路组装的前提和保证，如附图。

L1/L2/L3分别表示三根相线，QS表示空气开关，FU1表示控制回路上的保险，SP表示停止按纽，ST表示启动按钮，KT表示时间继电器的线圈，后缀的数字表示它不同的触点，KMY表示星接触器的线圈，后缀的数字表示它不同的触点，KM△表示三角形接触器的线圈，后缀的表示它不同的触点，KM表示主接触器的线圈，后缀的数字表示它不同的触点，U1/Ⅴ1/W1分别表示电动机绕组的三个同名端，U2/V2/W2分割表示电动机绕组的另三个同名端。

容量较大的电动机。

通常采用降压启动方式。

降压启动的方式很多，有星三角启动，自耦降压启动，串联电抗器降压启动，延边三角形启动等。

本文介绍电动机的星三角(Y一△)启动方式。

所谓Y一△启动，是指启动时电动机绕组接成星形，启动结束进入运行状态后，电动机绕组接成三角形。

在启动时。

电机定子绕组因是星形接法，所以每相绕组所受的电压降低到运行电压的1／、(约57.7％)，启动电流为直接启动时的1／3，启动转矩也同时减小到直接启动的1／3。

所以这种启动方式只能工作在空载或轻载启动的场合。

例如，轴流风机启动时应将出风阀门打开，离心水泵应将出水阀门关闭，使设备处于轻载状态。

图1是电动机Y－△启动的一次电路图，U1－U2、V2－V2、Wl－W2是电动机M的三相绕组。

如果将U2、V2和W2在接线盒内短接，则电动机被接成星形；如果将U1和W2、V1和U2、W1和V2分别短接，则电动机被接成三角形。

实现电动机的Y－△启动的二次控制电路见图2。

现在分析Y－△启动电路的工作过程。

按下启动按钮SB2，接触器KM3和时间继电器的线圈得电，KM3的主触点闭合，将电动机的三相绕组接成星形；KM3的辅助触点(常开)KM3－3同时闭合使接触器KM2动作，电动机进入星形启动状态，KM2的辅助触点KM2－1闭合，使电路维持在启动状态。

待电动机转速达到一定程度时，时间继电器KT延时时间到。

其延时触点(常闭)断开，接触器KM3线圈失电．主触点断开，辅助触点(常例)KM3－1闭台。

接触器KMl得电工作．电动机进入三角运行状态。

这里时间继电器的延时时间应通过试验调整在5～15秒之间。

按下停止按钮，或电动机出现异常过电流使热继电器FH动作时，电动机均会停止运行。

电动机停运时绿灯HG 点亮；启动过程中黄灯HY点亮；运行过程则红灯HR点亮。

电流表PA和电压表PV用于电动机运行参数的测量。

热继电器的调整．应根据负载轻重和运行电流的大小，在热态(热继电器接入电路，并经过启动电流的预热)实地进行。

星三角形降压启动原理1。

当负载对电动机启动力矩无严格要求又要限制电动机启动电流且电机满足380V/Δ接线条件才能采用星三角启动方法;2.该方法是：在电机启动时将电机接成星型接线，当电机启动成功后再将电机改接成三角型接线（通过双投开关迅速切换）；3.因电机启动电流与电源电压成正比,此时电网提供的启动电流只有全电压启动电流的1/3 ，但启动力矩也只有全电压启动力矩的1/3。

星三角启动，属降压启动他是以牺牲功率为代价来换取降低启动电流来实现的。

所以不能一概而以电机功率的大小来确定是否需采用星三角启动，还的看是什么样的负载，一般在需要启动时负载轻运行时负载重尚可采用星三角启动,一般情况下鼠笼型电机的启动电流是运行电流的5—7倍,而对电网的电压要求一般是正负10％（我记忆中)为了不形成对电网电压过大的冲击所以要采用星三角启动,一般要求在鼠笼型电机的功率超过变压器额定功率的10％时就要采用星三角启动.只有鼠笼型电机才采用星三角启动。

一家之言，姑且听之.本人在实际使用过程中,发现需星三角降压启动的电机从11KW开始就有需要的,如风机、在启动时11KW电流在7—9倍(100）A左右，按正常配置的热继电器根本启动不了，(关风门也没用）热继电器配大了又起不了保护电机的作用，所以建议用降压启动。

而在一些启动负荷较小的电机上，由于电机到达恒速时间短，启动时电流冲击影响较小，所以在30KW左右的电机,选用1.5倍额定电流的断路器直接启动，长期工作一点问题都没有。

星三角降压启动的电动机三相绕组共有六个外接端子：A—X、B—Y、C-Z(以下以额定电压380V的电机为例)星形启动:X-Y—Z相连，A、B、C三端接三相交流电压380V，此时每相绕组电压为220,较直接加380V启动电流大为降低,避免了过大的启动电流对电网形成的冲击.此时的转矩相对较小，但电动机可达到一定的转速。

角形运行：经星形启动电动机持续一段时间（约几十秒钟）达到一定的转速后，电器开关把六个接线端子转换成三角形连接并再次接到380V电源时每相绕组电压为380V，转矩和转速大大提高，电动机进入额定条件下的运行过程。

星三角启动电路图此种接法只适合于电动机正常运行时为三角型联接。

所需主要元器件：三个交流接触器，一个热继电器，一个时间继电器，启动、停止按钮各一，熔断器两个。

三个接触器作用：一个为主电路接通电源，一个为Y型启动，一个为△启动。

时间继电器作用：通过设定确定星型到三角型转换的时间，需要延时触点。

热继电器作用：提供过载保护。

熔断器作用：为电动机提供短路保护。

了解Y--△这是一种降压启动方式，适用的电机有局限性，能降多少压，怎么个算法，看下面的：可以看到通过Y--△，能够实现降压启动，降压起动时的电流为直接启动时的1/3。

下面重点巩固一下接线方式，这个看过很多次，也画过很多次，过了一段时间，今天再画时，又有些健忘了。

无奈，继续加强。

先来看一下主接线图。

Y-△启动的话，先要星型启动的话，肯定KM和 KM -Y 先要启动，之后KM -Y要停下来，KM要一直得电，不然没电源肯定不行，KM和KM-△要一直运行，到正常运行。

接下来看下控制回路图吧：根据上面一次回路的分析，再看这个控制回路，很简单的，按下启动按钮SB2，主回路电源启动，KM线圈得电，其常开触点闭合，实现自保持，SB2复归；下面的时间继电器线圈回路和KM-Y线圈回路也接通，这时Y型启动已经实现，通过时间继电器时间的整定，Y型回路的时间继电器NC（常闭）触点得电后要延时打开，使Y启动保持住，而△回路KT的NO（常开）触点得电后要延时闭合，使得△型回路不得电，同时Y型启动的接触器常闭接点对△回路有闭锁（Y-△两回路都要有闭锁）。

整定时间到后，时间继电器的常开触点瞬时闭合，接通△型回路，KM-△线圈得电，其常开触点闭合，起保持作用，而其常闭触点断开，切断Y型启动回路，同时另一个常闭触点使得KT时间继电器回路断开，KT 线圈失电，常闭瞬时复归，常开也复归，电机此时已经处于正常运行状态，实现了降压启动。

这里最需要注意的就是时间继电器的触点，带有延时的触点，是得电延时还是失电延时，一定要记牢才行，这里也是从网上学到的一个口诀，记住了也就好处理了。

星角启动，这篇文章讲得最全面了，接线，原理，选型和注意事项！展开全文交流异步电动机启动电流可达到额定电流的5-8倍，为避免大电流对电机线圈和电网的冲击，对于一些功率较高的电机必须使用降压启动，星—三角启动就是一种最为常见且简单的启动方式。

首先我们来了解下星—三角启动。

星—三角，实际是电机的两种接法；即星型接法和角型接法。

星型接法又叫Y型接法，通过这种方式使得电机各个绕组上的电压降为原来的根号三分之一，从而达到降压的目的。

星形解法示意图三角型接法则可以保持原本的电压，使电机工作在额定状态下。

角形解法示意图在星角启动中，这两种接法组合到一起使用，即启动时使用星型接法，达到降压启动的目的，保护电网和电机。

启动后使用三角形接法，使得电机在额定电压下工作。

通常这种接法的切换由一个特定的控制电路自动完成，也可以通过PLC完成。

明白了星角启动的原理，我们再来看看实际控制原理图。

需要的电器元件有，断路器，熔断器，接触器，继电器，延时继电器等等。

星角启动的主回路有两种，对应的控制回路也是不同的。

下面为大家介绍一下星三角启动的电流计算、启动原理、使用条件以及注意事项。

星三角启动的电流计算1、星三角启动的电机（以22KW为例），实际运行必须是三角形运行才能达到额定值，其额定值电流为线电流I=22÷0.38÷1.732÷COSφ=44A左右。

而流过电机各相绕组的相电流（包括为实现三角形连接的外部电缆，即接触器至电机线端的电缆）=线电流÷1.732=25.4A。

2、三角形运行的电机在星形连接运行时，线电流=相电流，由于加在电机各相绕组的相电压=线电压÷1.732=220V，因此线电流=相电流=25.4A，实际启动电流应按25.4A来乘以启动倍数，而不是按44A来计算启动电流。

3、电缆的选择是按负荷实际长期电流选择的，不是按启动电流选择的，因此，星三角启动的电缆应按25.4A来考虑。

星三角启动电路图和接线图详解1.当负载对电动机启动力矩无严格要求又要限制电动机启动电流且电机满足380V/Δ接线条件才能采用星三角启动方法;2.该方法是：在电机启动时将电机接成星型接线,当电机启动成功后再将电机改接成三角型接线(通过双投开关迅速切换);3.因电机启动电流与电源电压成正比,此时电网提供的启动电流只有全电压启动电流的1/3 ，但启动力矩也只有全电压启动力矩的1/3。

星三角启动，属降压启动他是以牺牲功率为代价来换取降低启动电流来实现的。

所以不能一概而以电机功率的大小来确定是否需采用星三角启动，还的看是什么样的负载，一般在需要启动时负载轻运行时负载重尚可采用星三角启动，一般情况下鼠笼型电机的启动电流是运行电流的5—7倍，而对电网的电压要求一般是正负10%(我记忆中)为了不形成对电网电压过大的冲击所以要采用星三角启动，一般要求在鼠笼型电机的功率超过变压器额定功率的10%时就要采用星三角启动。

只有鼠笼型电机才采用星三角启动。

一家之言,姑且听之. 本人在实际使用过程中,发现需星三角降压启动的电机从11KW开始就有需要的,如风机、在启动时11KW电流在7-9倍(100)A左右,按正常配置的热继电器根本启动不了,(关风门也没用)热继电器配大了又起不了保护电机的作用，所以建议用降压启动。

而在一些启动负荷较小的电机上，由于电机到达恒速时间短，启动时电流冲击影响较小，所以在30KW左右的电机，选用1.5倍额定电流的断路器直接启动，长期工作一点问题都没有。

星三角降压启动的电动机三相绕组共有六个外接端子：A-X、B-Y、C-Z(以下以额定电压380V的电机为例) 星形启动：X-Y-Z相连，A、B、C三端接三相交流电压380V，此时每相绕组电压为220，较直接加380V启动电流大为降低，避免了过大的启动电流对电网形成的冲击。

此时的转矩相对较小，但电动机可达到一定的转速。

角形运行：经星形启动电动机持续一段时间(约几十秒钟)达到一定的转速后，电器开关把六个接线端子转换成三角形连接并再次接到380V电源时每相绕组电压为380V，转矩和转速大大提高，电动机进入额定条件下的运行过程。

星三角降压启动电路图-Y—△降压起动控制线路在以前变频器、软启动器等电子设备价格比较贵，技术比较落后的时候是一个最常用的的电工电路，随着科技的发展，这种启动方式有逐步被淘汰的趋势，但是该启动电路中应用的基本电路中的互锁、自锁、延时继电器，电机的绕组接法等对于刚刚接触电路的朋友是一个很好的教材，下面就根据星三角降压启动电路图给大家介绍一下星三角降压启动电路的工作过程以及电流电压关系。

1、首先介绍一下图纸中各个元器件的符号L1/L2/L3分别表示三根相线；QS表示空气开关；Fu1表示主回路上的保险；Fu2表示控制回路上的保险；SP表示停止按钮；ST表示启动按钮；KT表示时间继电器的线圈，后缀的数字表示它不同的触点；KMy表示星接触器的线圈，后缀的数字表示它不同的触点；KM△表示三角接触器的线圈，后缀的数字表示它不同的触点；KM表示主接触器的线圈，后缀的数字表示它不同的触点；U1/V1/W1分别表示电动机绕组的三个同名端；U2/V2/W2分别表示电动机绕组的另三个同名端；2、下面介绍一下工作过程合上QS，按下St，KT、KMy得电动作。

KMY-1闭合，KM得电动作；KMY-2闭合，电动机线圈处于星形接法，KMY-3断开，KMY 和KM△互锁避免KM△误动作；KM-1闭合，自锁启动按钮；kM-2闭合为三角形工作做好准备；kM-3闭合，电动机得电运转，处于星形启动状态。

时间继电器延时到达以后，延时触点KT－1断开，KMy线圈断电，KMY-1断开，KM通过KM-2仍然得电吸合着；KMY-2断开，为电动机线圈处于三角形接法作准备；KMY-3闭合，使KM△得电吸合；KM△-1断开，停止为时间继电器线圈供电；KM△-2断开，确保KMY不能得电误动作：KM△-3闭合是电动机线圈处于三角形运转状态。

电动机的三角形运转状态，必须要按下SP停止按钮，才能使全部接触器线圈失电跳开，才能停止运转。

3、星三角降压启动中的电压电流关系星启动时：电机每个线圈上的电压是220V电流I星=U星/Z三角启动：电机每个线圈上的电压是380VI角=U/角ZI星/I角=U星/U角=220/380；星型启动的电压约为三角形启动的1/3。

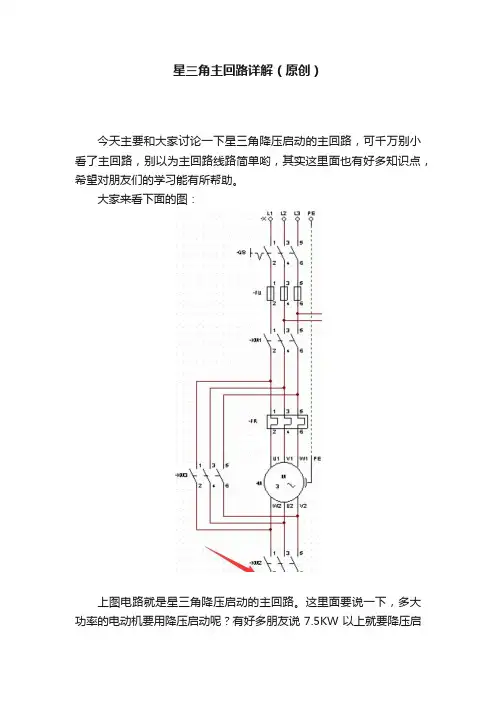

星三角主回路详解（原创）今天主要和大家讨论一下星三角降压启动的主回路，可千万别小看了主回路，别以为主回路线路简单哟，其实这里面也有好多知识点，希望对朋友们的学习能有所帮助。

大家来看下面的图：上图电路就是星三角降压启动的主回路。

这里面要说一下，多大功率的电动机要用降压启动呢？有好多朋友说7.5KW以上就要降压启动，也有说11KW的，还有说15KW的。

还有的朋友说，他们厂的55KW的电机还是直接启动呢。

那么哪个是对的呢？其实，多大的电动机要用降压启动，这个并没有硬性的规定的，而是要看你的电机所在的母线系统能够承受多大的电流，还要根据变压器的容量，电机距变压器的距离，导线的截面，启动电流对电网的冲击等等因素都要考虑进去。

一般电机的容量超过变压器容量的5-10%就要做降压启动了，否则当大容量电动机启动时会产生非常大的电压降，会损坏其它用电设备。

大家看下面的图：星接法就是把电动机的三个绕组的头或尾连到一起或说是短接，大家看图的上部就是把三个绕组的U2 V2 W2连到了一起。

下部的图就是我们在电机上连接线的方法了。

有的朋友会问了，你把三相绕组的头或尾连到了一起，再有绕组的电阻都很小，那样会不会短路了呀，能送上电吗？有好多朋友问过这样的问题。

我告诉大家，不会的，电机三相绕组各一端联结为中性点(星形接法)，三相绕组的另一端接三相电源，尽管大功率电机每相绕组的线阻很小，但线圈的感抗就是负载，三相绕组阻抗平衡，各绕组通过电流在中性联结点的矢量和为零，所以，中性联结点与各相线的电压均为220V(相电压)。

这就是星接法。

我们再看下图，箭头所指的就是我们用来封星的接触器KM2。

别再问我为什么要封星了，呵呵下面我们再来看角接法，角接法就是三相绕组的首尾相连，然后接到三相电源上。

如下图：大家看，三个绕组，分别是U1 U2一组，V1 v2一组，W1 W2一组。

这是三个绕组。

角形接法是把三个绕组首尾相连，所以就出现了我用红线画的图了。

星三角启动电路图_星三角启动电路接线方法_星三角二次回路控制电路图星三角启动，属降压启动他是以牺牲功率为代价来换取降低启动电流来实现的。

所以不能一概而以电机功率的大小来确定是否需采用星三角启动，还的看是什么样的负载，一般在需要启动时负载轻运行时负载重尚可采用星三角启动，一般情况下鼠笼型电机的启动电流是运行电流的57倍，而对电网的电压要求一般是正负10%（我记忆中）为了不形成对电网电压过大的冲击所以要采用星三角启动，一般要求在鼠笼型电机的功率超过变压器额定功率的10%时就要采用星三角启动。

只有鼠笼型电机才采用星三角启动。

星三角启动电路图原理 1. 当负载对电动机启动力矩无严格要求又要限制电动机启动电流、电机满足380V/接线条件、电机正常运行时定子绕组接成三角形时才能采用星三角启动方法；2.该方法是：在电机启动时将电机接成星型接线，当电机启动成功后再将电机改接成三角型接线（通过双投开关迅速切换）；3.由于电机启动电流与电源电压成正比，而此时电网提供的启动电流只有全电压启动电流的1/3，因此其启动力矩也只有全电压启动力矩的1/3；4.星三角启动属降压启动，它是以牺牲功率为代价换取降低启动电流来实现的，所以不能一概而论以电机功率的大小来确定是否需采用星三角启动，还要看是什么样的负载。

一般在启动时负载轻、运行时负载重的情况下可采用星三角启动，通常鼠笼型电机的启动电流是运行电流的5-7倍，而电网对电压要求一般是正负10%，为了使电机启动电流不对电网电压形成过大的冲击，可以采用星三角启动。

一般要求在鼠笼型电机的功率超过变压器额定功率的10%时就要采用星三角启动；5.在实际使用过程中，有时电机功率为11KW就需要星三角启动，如额定功率11KW的风机在启动时电流为7-9倍（100A左右），按正常配置的热继电器根本启动不了（关风门也没用），热继电器配太大又无法起到保护电机的作用，所以建议采用星三角启动。

星三角启动电路接线方法星形接U1，V1，W1；把U2，V2，W2短接。

电动机星三角启动把握电路分析及安装留意事项和常见故障 - 电动机鼠笼式异步电动机Y－△自动启动电路（时间继电器自动切换）该电路电动机启动过程的Y－△转换是靠时间继电器自动完成的。

电动机星三角启动把握电路分析如下：1、合上空气开关QF引入三相电源。

2、按下启动按钮SB2，沟通接触器KM1线圈回路通电吸合并通过自己的帮助常开触点自锁，其主触头闭合接通电动机三相电源，时间继电器KT线圈也通电吸合并开头计时，沟通接触器KM3线圈通过时间继电器的延时断开接点通电吸合，KM3的主触头闭合将电动机的尾端连接，电动机定子绕组成Y形连接，这是电动机在Y形接法下降压启动。

3、当时间继电器KT整定时间到时后，其延时常开触点打开，沟通接触器KM3线圈回路断电，主触点打开定子绕组尾端的接线，KM3的帮助常闭触点闭合为KM2线圈的通电做好预备。

4、时间继电器KT动作使，其延时常开触点闭合，接通KM2线圈回路，使得KM2通电吸合并通过自己的帮助常开触点自锁，KM2主触头闭合将定子绕组接成三角形，电动机在△接法下运行。

5、电动机的过载爱护由热继电器FR完成6、线路中的互锁环节有：KM2常闭触点接入KM3线圈回路。

KM3常闭触点接入KM2线圈回路。

7、空气开关下面的电流互感器和电流表，是为了测量电动机电流，便于监视电动机的运行状况。

电动机星三角启动安装留意事项：1、Y－△降压启动电路，只适用于△形接线，380V的鼠笼异步电动机。

不行用于Y形接线的电动机应为启动时已是Y形接线，电动机全压启动，当转入△形运行时，电动机绕组会应电压过高而烧毁。

2、接线时应先将电动机接线盒的连接片拆除。

3、接线时应特殊留意电动机的首尾端接线相序不行有错，假如接线有错，在通电运行会消灭启动时电动机左转，运行时电动机右转，应为电动机突然反转电流剧增烧毁电动机或造成掉闸事故。

4、假如需要调换电动机旋转方向，应在电源开关负荷侧调电源线为好，这样操作不简洁造成电动机首尾端接线错误。

电机星三角降压启动原理电路图分析上图所示为异步电动机星三角起动控制电路图，此种接法只适合于电动机正常运行时为三角型联接。

所需主要元器件：三个交流接触器、热继电器、时间继电器，启动、停止按钮各一，熔断器五个三个接触器作用：一个为主电路接通电源,一个为Y型启动，一个为△启动.时间继电器作用：通过设定确定星型到三角型转换的时间，需要延时触点。

热继电器作用：提供过载保护。

熔断器作用：为电动机提供短路保护。

星形——三角形降压启动控制电动机起动时，把定子绕组接成星形，以降低起动电压，减小起动电流；待电动机起动后，再把定子绕组改接成三角形，使电动机全压运行。

Y—△起动只能用于正常运行时为△形接法的电动机。

这是一种降压启动方式，适用的电机有局限性，能降多少压，怎么个算法，看下面图示。

可以看到通过Y--△，能够实现降压启动，降压起动时的电流为直接启动时的1/3。

下面重点巩固一下接线方式，这个看过很多次，也画过很多次，过了一段时间，今天再画时，又有些健忘了，无奈，继续加强。

先来看一下主接线图。

Y-△启动的话，先要星型启动的话，肯定KM和 KM -Y 先要启动，之后KM -Y要停下来，KM要一直得电，不然没电源肯定不行，KM和KM-△要一直运行，到正常运行。

接下来看一下控制回路吧：根据上面一次回路的分析，再看这个控制回路，很简单的，按下启动按钮SB2，主回路电源启动，KM线圈得电，其常开触点闭合，实现自保持，SB2复归；下面的时间继电器线圈回路和KM-Y线圈回路也接通，这时Y型启动已经实现，通过时间继电器时间的整定，Y型回路的时间继电器NC（常闭）触点得电后要延时打开，使Y启动保持住，而△回路KT的NO（常开）触点得电后要延时闭合，使得△型回路不得电，同时Y型启动的接触器常闭接点对△回路有闭锁（Y-△两回路都要有闭锁）。

整定时间到后，时间继电器的常开触点瞬时闭合，接通△型回路，KM-△线圈得电，其常开触点闭合，起保持作用，而其常闭触点断开，切断Y型启动回路，同时另一个常闭触点使得KT时间继电器回路断开，KT线圈失电，常闭瞬时复归，常开也复归，电机此时已经处于正常运行状态，实现了降压启动。

星三角形降压启动原理1.当负载对电动机启动力矩无严格要求又要限制电动机启动电流且电机满足380V/Δ接线条件才能采用星三角启动方法；2.该方法是：在电机启动时将电机接成星型接线,当电机启动成功后再将电机改接成三角型接线（通过双投开关迅速切换）；3.因电机启动电流与电源电压成正比，此时电网提供的启动电流只有全电压启动电流的1/3 ,但启动力矩也只有全电压启动力矩的1/3。

星三角启动，属降压启动他是以牺牲功率为代价来换取降低启动电流来实现的.所以不能一概而以电机功率的大小来确定是否需采用星三角启动，还的看是什么样的负载，一般在需要启动时负载轻运行时负载重尚可采用星三角启动，一般情况下鼠笼型电机的启动电流是运行电流的5—7倍，而对电网的电压要求一般是正负10%（我记忆中）为了不形成对电网电压过大的冲击所以要采用星三角启动，一般要求在鼠笼型电机的功率超过变压器额定功率的10%时就要采用星三角启动。

只有鼠笼型电机才采用星三角启动.一家之言，姑且听之。

本人在实际使用过程中,发现需星三角降压启动的电机从11KW开始就有需要的,如风机、在启动时11KW电流在7—9倍(100)A左右，按正常配置的热继电器根本启动不了,（关风门也没用）热继电器配大了又起不了保护电机的作用，所以建议用降压启动。

而在一些启动负荷较小的电机上，由于电机到达恒速时间短，启动时电流冲击影响较小，所以在30KW左右的电机，选用1。

5倍额定电流的断路器直接启动，长期工作一点问题都没有。

星三角降压启动的电动机三相绕组共有六个外接端子：A—X、B-Y、C—Z（以下以额定电压380V的电机为例)星形启动：X-Y—Z相连，A、B、C三端接三相交流电压380V，此时每相绕组电压为220，较直接加380V启动电流大为降低，避免了过大的启动电流对电网形成的冲击。

此时的转矩相对较小，但电动机可达到一定的转速。

角形运行:经星形启动电动机持续一段时间（约几十秒钟)达到一定的转速后，电器开关把六个接线端子转换成三角形连接并再次接到380V 电源时每相绕组电压为380V，转矩和转速大大提高，电动机进入额定条件下的运行过程。

星三角形降压启动原理1。

当负载对电动机启动力矩无严格要求又要限制电动机启动电流且电机满足380V/Δ接线条件才能采用星三角启动方法；2.该方法是：在电机启动时将电机接成星型接线,当电机启动成功后再将电机改接成三角型接线（通过双投开关迅速切换）；3。

因电机启动电流与电源电压成正比，此时电网提供的启动电流只有全电压启动电流的1/3 ,但启动力矩也只有全电压启动力矩的1/3。

星三角启动，属降压启动他是以牺牲功率为代价来换取降低启动电流来实现的。

所以不能一概而以电机功率的大小来确定是否需采用星三角启动，还的看是什么样的负载,一般在需要启动时负载轻运行时负载重尚可采用星三角启动，一般情况下鼠笼型电机的启动电流是运行电流的5—7倍，而对电网的电压要求一般是正负10％(我记忆中)为了不形成对电网电压过大的冲击所以要采用星三角启动，一般要求在鼠笼型电机的功率超过变压器额定功率的10%时就要采用星三角启动。

只有鼠笼型电机才采用星三角启动.一家之言,姑且听之。

本人在实际使用过程中，发现需星三角降压启动的电机从11KW开始就有需要的，如风机、在启动时11KW电流在7—9倍(100）A左右,按正常配置的热继电器根本启动不了,（关风门也没用)热继电器配大了又起不了保护电机的作用，所以建议用降压启动。

而在一些启动负荷较小的电机上，由于电机到达恒速时间短,启动时电流冲击影响较小，所以在30KW左右的电机，选用1.5倍额定电流的断路器直接启动，长期工作一点问题都没有。

星三角降压启动的电动机三相绕组共有六个外接端子：A-X、B-Y、C—Z(以下以额定电压380V的电机为例）星形启动：X-Y—Z相连,A、B、C三端接三相交流电压380V，此时每相绕组电压为220,较直接加380V启动电流大为降低,避免了过大的启动电流对电网形成的冲击。

此时的转矩相对较小,但电动机可达到一定的转速。

角形运行：经星形启动电动机持续一段时间(约几十秒钟）达到一定的转速后，电器开关把六个接线端子转换成三角形连接并再次接到380V电源时每相绕组电压为380V，转矩和转速大大提高，电动机进入额定条件下的运行过程。

启动时KM接通动力电源，同时KM1封头接触器，将三相线圈星接，进行启动，正常运行后，由延时器断开KM1的接星封头，然后延时器的常开触点闭合，将KM2接入电路，将三组线圈连成角型，正常运行，
向左转|向右转
三角形接法?
电机的三角形接法是将各相绕组依次首尾相连，并将每个相连的点引出，作为三相电的三个相线。

三角形接法时电机相电压等于线电压；线电流等于根号3倍的相电流。

?
星形接法?
电机的星形接法是将各相绕组的一端都接在一点上，而它们的另一端作为引出线，分别为三个相线。

星形接时，线电压是相电压的根号3倍，而线电流等于相电流。

?
星形接法由于起输出功率小，常用于小功率，大扭矩电机，或功率较大的电机起步时候用，这样对机器损耗较小,正常工作后再换用三角形接法。

这就是常常说到的星——三角启动。

?
一般3KW以下的三相电动机是星形接法，并直接启动。

3KW以上的三相电动机是用?
三角形接法。

?
附：星——三角启动接线图（供你参考）
向左转|向右转。

1分钟带你学会星三角降压启动，比课本上好理解，通俗易懂星形和角形在上篇文章已经讲过了，就不介绍了。

什么是降压启动
星形和角形切换，起到降压作用。

7.5KW及以上的三相电机（一般4KW就角形接法了）
电机在出厂时必须是角形接法，才可以星三角降压启动。

三角形：出厂时相电压380V
启动时，用星形接，把相电压从380V将到220V，启动后在切换回380V
星形电机接线盒内部
角形电机接线盒内部
星形接法（封星）
角形接法交流接触器
以上只是电机的接法，如果想让电机转起来，需要加电源。

主回路
画的不好没事，可以用EPLAN画好看了，之前的教程里有EPLAN的教程，翻翻以前的。

星三角控制回路
1、按下SB1，吸合KM1、KM2；
2、同时KT1开始计时，《8~10s》；
3、计时时间到时进行星形和角形切换，断开KM2吸合KM3，一直是角形运行；
4、按SB2，停止。

以上是整个控制过程
实物接线
主回路：。

学一学
星三角降压启动电路图
星三角降压启动电路图Y—△降压起动控制线路在以前变频器、软启动器等电子设备价格比较贵，技术比较落后的时候是一个最常用的的电工电路，随着科技的发展，这种启动方式有逐步被淘汰的趋势，但是该启动电路中应用的基本电路中的互锁、自锁、延时继电器，电机的绕组接法等对于刚刚接触电路的朋友是一个很好的教材。

一、电动机定子绕组Ｙ、△接法如何实现？
二、电动机定子绕组Ｙ、△接法时，其绕组上的电压和电流有什么区别？
电动机启动时接成Y
，启动电流为△接法的1
3
，
启动转矩也只有△接法的1
3。

所以这种降压启动方法，只适用于轻载或空载下启动。

结论：凡是在正常运行时定子绕组作△形连接的异步电动机，均可采用这种降压启动方法。

思考：
1.认真分析下边两个星三角降压启动电路图（第一幅为三厂采用的星三角降压启动控制电路图，第二份为常规的星三角降压启动电路图），分析它们接线的不同处，优缺点。

2.若用这两个电路驱动相同功率的电机在导线线径、器件的选择上有什么不同？两个电路中热继和时间继电器的整定是否一样？如何整定（计算公式）？
3.在什么情况下使用星三角降压启动？
动动手：
分析过这两个图，自己是否能独立设计一个星三角启动电路，比如驱动一个18.5KW的电机，如何选择线径、器件类型及容量，还有热继和时间继电器如何整定等。

做到线路简单，器件选择合理，整定合适，运行稳定安全。
