三相异步电动机的接法与星三角起动

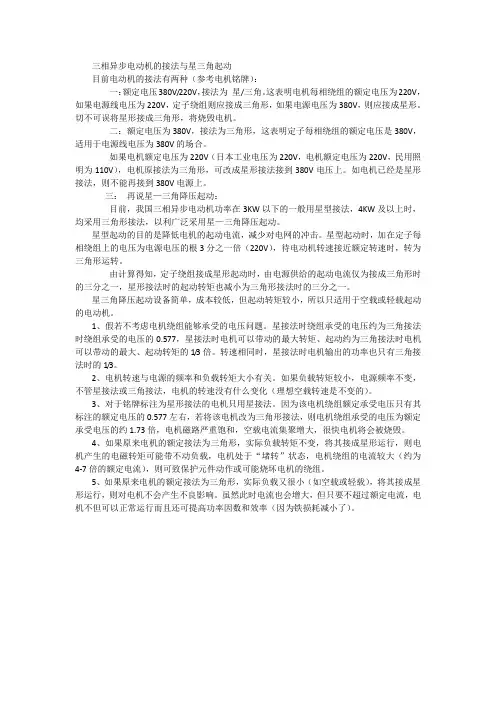

三相异步电动机的接法与星三角起动目前电动机的接法有两种（参考电机铭牌）：一：额定电压380V/220V，接法为星/三角。

这表明电机每相绕组的额定电压为220V，如果电源线电压为220V，定子绕组则应接成三角形，如果电源电压为380V，则应接成星形。

切不可误将星形接成三角形，将烧毁电机。

二：额定电压为380V，接法为三角形，这表明定子每相绕组的额定电压是380V，适用于电源线电压为380V的场合。

如果电机额定电压为220V（日本工业电压为220V，电机额定电压为220V，民用照明为110V），电机原接法为三角形，可改成星形接法接到380V电压上。

如电机已经是星形接法，则不能再接到380V电源上。

三：再说星—三角降压起动：目前，我国三相异步电动机功率在3KW以下的一般用星型接法，4KW及以上时，均采用三角形接法，以利广泛采用星—三角降压起动。

星型起动的目的是降低电机的起动电流，减少对电网的冲击。

星型起动时，加在定子每相绕组上的电压为电源电压的根3分之一倍（220V），待电动机转速接近额定转速时，转为三角形运转。

由计算得知，定子绕组接成星形起动时，由电源供给的起动电流仅为接成三角形时的三分之一，星形接法时的起动转矩也减小为三角形接法时的三分之一。

星三角降压起动设备简单，成本较低，但起动转矩较小，所以只适用于空载或轻载起动的电动机。

1、假若不考虑电机绕组能够承受的电压问题。

星接法时绕组承受的电压约为三角接法时绕组承受的电压的0.577，星接法时电机可以带动的最大转矩、起动约为三角接法时电机可以带动的最大、起动转矩的1/3倍。

转速相同时，星接法时电机输出的功率也只有三角接法时的1/3。

2、电机转速与电源的频率和负载转矩大小有关。

如果负载转矩较小，电源频率不变，不管星接法或三角接法，电机的转速没有什么变化（理想空载转速是不变的）。

3、对于铭牌标注为星形接法的电机只用星接法。

因为该电机绕组额定承受电压只有其标注的额定电压的0.577左右，若将该电机改为三角形接法，则电机绕组承受的电压为额定承受电压的约1.73倍，电机磁路严重饱和，空载电流集聚增大，很快电机将会被烧毁。

三相异步电动机星三角启动电气把握图详解 - 电动机三相异步电动机星三角启动电气把握图详解1.一次图画法：（1）（2）均可表示星三角的一次图画法形式。

2.星三角启动：（1）启动过程：就是先星型启动（"Y型启动"），经过时间继电器切换到三角形（"△型启动"）。

（2）为什么叫星三角起动？其实是三相异步电动机定子绕组的接线，先接成星（Y）型，再切换后接成三角(△)型，如下图图注：（1）U1表示绕组首端，U2表示绕组末端，其他类推。

（2）星型和三角形上下两个图是一样的，红色线表示连接起来（3）三角形要首尾相接（3）怎样接通切换？1.利用接触器和时间继电器，这里的接触器分别用途：主用的KM,Y型用的KM,△型用的KM（这里并不是说有专用的这种Y△接触器,而是说这接触器用来实现怎么样的把握功能）时间继电器：通电延时型时间继电器2.起动过程：按下起动按钮rarr;接触器动作接成星型rarr;经过时间继电器延时rarr;切换到三角型.（4）一，二次原理图主KM：从按下启动按钮时会始终吸合的接触器。

YKM：星型启动时吸合，切换三角形时不吸合middot; KM：星型启动时不吸合，切换三角形时吸合（1）我们要记住星三角起动过程：1.按下起动按钮2.主KM和YKM接触器吸合，星型起动3.经过时间继电器延时4.切断YKM，并接通△KM，切换到三角型.（2）通电延时型时间继电器：通电后，在设定的时间后才动作，和接触器一样，有线圈，常开触点，常闭触点，但这种通电延时型，不是马上动作，而是在你设定的时间后才动作。

例如：设定3秒，线圈通电后，常开常闭触点不会马上动作，要3秒钟时间到了才动作。

注：触点始终保持动作！！线圈断电后才复位！！！记住！下图挨次：线圈，常闭触点，常开触点挨次：线圈，常闭触点，常开触点（3）二次图详解①先看红色线，这一部分从起动按钮"SB1"开头，始终到零线是接通的，所以，当按下起动按钮时，KM1，KM3，KT均会接通！KM1帮助触点通过"自锁"，使电路始终得电，处于接通状态。

三相异步电动机的星形接法及三角形接法一、星形接法：星形接法是三相交流电源与三相用电器的一种接线方法。

把三相电源三个绕组的末端、X、Y、Z连接在一起，成为一公共点O，从始端A、B、C引出三条端线。

是由频率相同、振幅相等而相位依次相差120°的三个正弦电源以一定方式连接向外供电的系统。

是将三相电源绕组或负载的一端都接在一起构成中性线，由于均衡的三相电的中性线中电流为零，故也叫零线：三相电源绕组或负载的另一端的引出线，分别为三相电的三个相线。

远程输电时，只使用三根相线，形成三相三线制。

到达用户的电路，往往涉及220V和380V两种电压，需三根相线和一根零线，形成三相四线制。

用户为避免漏电形成的触电事故，还要添加一根地线，这时就有三根相线，一根零线和一根地线，故也有三相五线制的说法。

I线=I相，U线=√3×U相，P相=U相×I相，P=3P相=√3×U线×I相=√3×U线×I线；二、三角形接法：三相电的三角形接法是将各相电源或负载依次首尾相连，并将每个相连的点引出，作为三相电的三个相线。

三角形接法没有中性点，也不可引出中性线，因此只有三相三线制。

添加地线后，成为三相四线制。

三角形接法的三相电，线电压等于相电压而线电流等于相电流的√3倍。

I线=√3×I相，U线=U相，P相=I相×U相，P=3P相=√3×I线×U相=√3×I线×U线。

说明：三角(△)联接，Iab=Ia向量+Ib向量=(Ia+Ib)×cos30°=2Ia ×√3/2=√3×Ia，线电流是相电流的根号三倍。

三、目前电动机的接法有两种（参考电机铭牌）：一：额定电压380V/220V，接法为星/三角。

这表明电机每相绕组的额定电压为220V，如果电源线电压为220V，定子绕组则应接成三角形，如果电源电压为380V，则应接成星形。

实验三三相异步电动机的星三角换接启动控制实验三三相异步电动机的星/三角换接启动控制在三相异步电动机的星/三角换接启动控制实验区完成本实验注意:(本实验只能在实验台上完成)，由于电机正反转换接时，有可能因为电动机容量较大或操作不当等原因，使接触器主触头产生较为严重的起弧现象，如果电弧还未完全熄灭时，反转的接触器就闭合，则会造成电源相间短路。

用PLC来控制电机则可避免这一问题。

实验目的1、掌握电机星/三角换接启动主回路的接线。

2、学会用可编程控制器实现电机星/三角换接降压启动过程的编程方法。

实验要求合上启动按钮后，电机先作星形连接启动，经延时6秒后自动换接到三角形连接运转。

三相异步电动机星/三角换接启动控制的实验面板图:图6-3-1所示三相异步电动机的星/三角换接启动控制面板上图下框中的SS、ST、FR分别接主机的输入点I0.0、I0.1、I0.2;将KM1、KM2、KM3分别接主机的输出点Q0.1、Q0.2、Q0.3;COM端与主机的1L端相连;本实验区的+24V端与主机的L+端相连。

KM1、KM2、KM3的动作用发光二极管来模拟。

实验装置已将三个CJ0-10接触器的触点引出至面板上。

学生可按图示的粗线，用专用实验连接导线连接。

380V电压已引至三相开关SQ的U、V、W端。

A、B、C、X、Y、Z与三相异步电动机(400W)的相应六个接线柱相连。

将三相闸刀开关拨向“开”位置，三相380V///电即引至U、V、W三端。

to prevent the accumulation of air, both ends of the tube are required the Center to bake. 6.2.5 sets should be at the bottom 200mm lashing cable head is fixed rung, with a similar cable color of plastic lashings. Cable head using "equal-width stacked" layout, or according to the size and space within the enclosure cable volume adjust, but you must ensure uniform, neat and elegant. 6.2.6 disc cabinet within cable shield layer requirements注意:接通电源之前，将三相异步电动机的星/三角换接启动实验模块的开关置于“关”位置(开关往下扳)。

三相异步电动机的星三角启动切换电路的原理
三相异步电动机的星三角启动切换电路的原理是通过改变电动机的绕组连接方式，实现电动机在起动时以较低的电流启动。

该切换电路可以分为两个部分：星连接和三角连接。

在星连接时，电动机的三个绕组分别与电源相连，并且绕组之间同时相互连接，形成一个星型结构。

在此情况下，电动机的电流较大，但电压较低。

在三角连接时，电动机的三个绕组中的某两个绕组相连，并且剩下一个绕组与电源相连，形成一个三角型结构。

在此情况下，电动机的电流较小，但电压较高。

星三角启动切换电路的原理是在起动时，先将电动机的绕组连接为星形结构，使电流较大但电压较低，以保证电动机在起动时的安全性。

当电动机达到一定的转速后，会切换为三角连接结构，使电动机的电流减小，从而减小电动机和电源之间的功率损耗。

这种切换电路的原理可以减小起动时电动机的负荷，降低起动时电动机和电源之间的功率损耗，提高电动机的启动效率。

三相异步电动机星三角降压启动原理1. 前言嘿，朋友们，今天咱们来聊聊一个非常有趣的话题——三相异步电动机的星三角降压启动原理。

别看这个名字听起来挺复杂，其实它就像一位老朋友，简单又实用。

你知道，电动机在我们的日常生活中可无处不在，就像空气一样重要，没了它，咱们的生活可就得变得麻烦得多。

没错，它就像是那勤劳的小蜜蜂，无时无刻不在为我们忙碌。

那么，今天就让我们轻松愉快地揭开这个电动机的神秘面纱吧！2. 三相异步电动机的基本知识2.1 什么是三相异步电动机？首先，咱们得弄清楚什么是三相异步电动机。

简单来说，它就是一种利用电流在磁场中旋转来产生运动的电机。

这就像是在跳舞一样，电流在里面旋转，而电机则随着电流的节拍动起来，真是个妙不可言的过程。

不过，和我们跳舞不同的是，电动机可得用电来喂养，没电就没得跳啦！在工业生产中，三相异步电动机被广泛应用，因为它结构简单、性能稳定，就像是个老实巴交的伙伴，能把事情办得稳稳妥妥。

2.2 为什么需要降压启动？然而，亲爱的朋友们，电动机可不是说来就来的，有时候启动的时候可得小心点。

你想啊，如果一下子给它来个大电压，它可就像是被吓到的小兔子，蹦蹦跳跳，搞得电路紧张兮兮的，甚至可能烧掉一些设备，这可真是得不偿失。

因此，降压启动就成了一个聪明的解决方案，它能让电动机在起步的时候像个温柔的绅士，慢慢来，稳住阵脚。

3. 星三角降压启动原理3.1 星形接法与三角形接法说到降压启动，这就不得不提到星形和三角形这两种接法了。

咱们可以把星形接法想象成一群朋友围坐在一起，形成一个星星的样子，电流在其中轻松流动；而三角形接法呢，就像是一条闭合的环，电流则是无尽的能量在里面循环。

启动的时候，咱们先用星形接法，这样电压就被降低了，电流也不会太猛，电动机就可以轻松起步了。

3.2 从星到三角的转换当电动机慢慢转动起来，像是从小朋友的步伐渐渐变成了成年人的稳健步伐，这时我们就可以把它的接法切换到三角形。

三相异步电动机星形三角形接法的区别
Y系列电机
星形接法（三相绕组首段或尾端相连，另外三端接电源）
3KW以下的均为星形接法（根据IEC标准）
线电流=相电流线电压=根号3倍的相电压
电流小，电压大，转矩小
三角形接法（三相绕组首尾相连，3个首尾连接处接电源）
3KW以上的均为三角形接法（根据IEC标准）
线电流=根号3倍相电流线电压=相电压
电流变大，电压变小，转矩大
如果将电机铭牌标注为星形接法的电机接成三角形接法，绕组承受的电压和电流都会超过额定值，就会烧毁电机绕组；如果将电机铭
牌标注为三角形接法的电机接成星形接法，电机转矩就会减小，电机没劲或者不能正常运转。

题外：为避免启动电流过大，对电网线路产生冲击，一般传统模式都是用星三角启动，星三角启动属降压启动，是以牺牲功率为代价来换取降低启动电流来实现的。

星形启动：456相连，123三端接三相交流电压380V，此时每相绕组电压为220，较直接加380V启动电流大为降低，避免了过大的启动电流对电网形成的冲击。

此时的转矩相对较小，但电动机可达到一定的转速。

因电机启动电流与电源电压成正比，此时电网提供的启动电流只有全电压启动电流的1/3 ，但启动力矩也只有全电压启动力矩的1/3。

角形运行：经星形启动电动机持续一段时间（约几十秒钟）达到一定的转速后，电器开关把六个接线端子转换成三角形连接并再次接到380V电源时每相绕组电压为380V，转矩和转速大大提高，电动机进入额定条件下的运行过程。

三相异步电动机星三角降压启动工作过程嘿，咱今儿就来讲讲三相异步电动机星三角降压启动工作过程，这可是个挺有意思的事儿呢！
你看啊，三相异步电动机就像是个大力士，平常力气可大了，但有时候咱得让它悠着点劲儿使。

这时候星三角降压启动就派上用场啦！
想象一下，电动机启动的时候，就像一个人要开始跑步，要是一下子全力冲出去，那可能会摔个大跟头。

所以呢，我们先让它用一种比较“温和”的方式启动，这就是星型接法。

在星型接法下，电动机就像是先小步慢跑，电流也不会那么大，对电网和其他设备都很友好。

等它跑起来一点了，咱就给它来个“变身”，从星型变成三角形接法。

这就好比这个人从慢跑变成了快跑，力量一下子就释放出来了，可以正常工作啦！
那这个过程具体是怎么回事呢？电动机里面有好多绕组啊，咱通过一些开关和接触器，把它们按照星型或者三角形连接起来。

这就像是给电动机穿上不同的“衣服”，不同的“衣服”就有不同的“表现”。

在星型接法的时候，电压降低了，电流也小了，电动机就安安稳稳地启动起来。

然后呢，到了合适的时候，“啪”地一下切换到三角形接法，电动机就火力全开啦！
你说这神奇不神奇？这就像是变魔术一样，让电动机一会儿温柔，一会儿强大。

而且啊，这个星三角降压启动还有个好处，就是能节省不少电呢！你想啊，电流小了，不就省电了嘛。

咱生活中很多地方都用到三相异步电动机，要是没有这个星三角降压启动，那得浪费多少电，又得给电网带来多大的压力呀！
总之呢，三相异步电动机星三角降压启动工作过程真的很重要，也很有趣。

它让电动机既能好好工作，又能省电，还能保护其他设备，简直太棒啦！咱可得好好了解了解它，说不定啥时候就能用上呢！你说是不是呀？。

三相异步电动机星三角接法-回复星三角接法是一种常见的三相异步电动机接线方式。

它是一种常用的启动方法，适用于电流较大的三相电动机。

本文将逐步解释星三角接法的基本原理、接线图和启动过程。

一、星三角接法的基本原理星三角接法是一种利用变压器原理来降低电动机启动时的起动电流。

在电动机起动时，起动电流较大，容易影响电力系统的稳定运行。

而通过使用星三角接法，可以有效地限制起动电流，从而减少对电力系统的影响。

二、星三角接法的接线图星三角接法包括两组绕组，即星形绕组和三角形绕组。

星形绕组由电动机的U、V、W三相绕组的起点连接在一起，称为公共接点N。

三角形绕组则是将电动机的U、V、W三相绕组的终点连接在一起，分别接到电源的各相线上，形成一个三角形。

三、星三角接法的启动过程1. 准备工作：确认电动机的相序，并根据电源电压选择合适的起动方法。

2. 接线准备：按照接线图连接电动机的星形绕组和三角形绕组。

3. 起动过程：a. 初始阶段：将电源开关打开，使电动机处于停止状态。

b. 切换阶段：将电源开关切换到星形绕组上，电动机开始启动。

此时，电动机的起动电流较大。

c. 过渡阶段：在电动机启动后的一段时间内，电动机的起动电流逐渐减小，同时电动机的转速也逐渐增加。

d. 维持阶段：在电动机的起动电流减小到合适范围后，将电源开关切换到三角形绕组上。

此时，电动机进入正常运行状态，电流也会进一步减小。

四、星三角接法的特点1. 起动电流较小：通过星三角接法，可以降低电动机的起动电流，减少对电力系统的影响。

2. 启动过程稳定：星三角接法的启动过程相对平稳，不会产生剧烈的电流冲击。

3. 适用范围广：星三角接法适用于起动电流较大的三相异步电动机，特别是一些大功率电动机。

4. 成本较高：由于星三角接法需要使用变压器进行接线，因此需要一些额外的设备和成本。

总结：星三角接法是一种常用的三相异步电动机启动方法，通过合理的绕组连接和启动过程，可以降低电动机的起动电流，减少对电力系统的影响。
