电机星三角型启动调试方式方法

三相异步电动机星三角形起动及带能耗制动控制线路的设计及调试一、引言异步电动机广泛应用于工业领域中。

在启动和制动阶段，设计和调试一个可靠且高效的控制线路是至关重要的。

本文将详细探讨三相异步电动机的星三角形起动和带能耗制动控制的设计和调试方法。

二、三相异步电动机的基本原理异步电动机是一种常用的电动机类型，它通过电磁感应原理将电能转换为机械能。

其中，三相异步电动机是最常见的一种类型。

其基本原理是根据三相电源的旋转磁场，感应转子上的电流，产生电磁转矩，从而驱动机械负载。

三、星三角形起动控制线路的设计3.1 控制线路的基本原理星三角形起动是一种常用的起动方法，其基本原理是在起动阶段降低起动电流，减小对电网的冲击。

具体而言，起动时，电动机的定子绕组接成星形，电动机启动后，通过切换线圈的连接方式，将定子绕组切换为三角形形式，实现正常运行。

3.2 控制线路的设计步骤1.计算电动机的额定电压和额定电流。

2.根据额定电流选择适当的起动器件和控制元件，如继电器和接触器。

3.设计控制电路，包括输入电源、控制按钮和起动器件的连接方式。

4.绘制电路图并进行仿真验证。

5.制作实际电路并进行调试。

3.3 实际控制线路的调试方法1.首先，检查电路连接是否正确，并确保所有的接线牢固可靠。

2.使用万用表等仪器测量电路的电压和电流，确保与设计参数一致。

3.通过模拟控制按钮的按下和松开来模拟实际的起动和停止过程，观察电动机的运行情况。

4.如果电动机无法正常启动，检查电路中的每个元件的工作状态，并逐个排除可能的故障。

5.调整起动器件的参数，如继电器的释放电压和接触器的触点压力，以达到最佳的起动效果。

四、带能耗制动控制线路的设计与调试4.1 控制线路的基本原理能耗制动是一种通过将电动机的转子回路接入到外部负载电阻来实现制动的方法。

根据负载电阻的大小和电动机的惯性，可以实现较快的制动过程，并将制动能量耗散掉。

4.2 控制线路的设计步骤1.根据电动机的参数计算制动电阻的阻值。

三相异步电动机星三角形起动及带能耗制动控制线路的设计及调试三相异步电动机是工业领域中常见的电动机类型之一，它具有结构简单、可靠性高、维护成本低等优点，因此被广泛应用于各种机械设备中。

在实际应用中，为了实现电动机的起停控制和能耗制动控制，需要设计合适的线路并进行调试。

本文将详细介绍三相异步电动机星三角形起动及带能耗制动控制线路的设计及调试方法。

一、星三角形起动原理介绍1.1 三相异步电动机基本原理三相异步电动机是以交流电作为供电源的，通过交变磁场与转子磁场之间的相互作用来实现转矩输出。

其基本原理是根据法拉第定律和楞次定律，在三个互相位移120度的线圈上产生旋转磁场，从而驱使转子旋转。

1.2 星型接线和三角形接线在实际应用中，根据不同的负载特性和启动要求，可以采用星型接线或者三角形接线方式来供电给电动机。

星型接线方式适用于起始转矩较小、启动时无冲击负载的情况，而三角形接线方式适用于起始转矩较大、启动时有较大冲击负载的情况。

1.3 星三角形起动原理星三角形起动是一种常用的电动机启动方式，它通过在电动机绕组中采用星型接线方式进行起动，待电动机达到一定速度后再切换为三角形接线方式运行。

这种启动方式可以减小起动时的电流冲击，降低对供电系统的影响。

二、星三角形起动控制线路设计2.1 电源接线设计在设计星三角形起动控制线路时，首先需要将三相异步电动机的绕组按照星型接线方式连接。

其中，每个绕组的一个端子连接到公共节点，即为星点连接；另一个端子分别与供电系统的A、B、C相相连。

2.2 接触器选择和布置为了实现起停控制，需要选择适当的接触器来实现切换绕组的连接方式。

通常情况下，采用交流接触器作为主要控制元件。

在布置接触器时，应保证其能够承受所需负载，并且能够方便地进行维护和检修。

2.3 控制电路设计在星三角形起动控制线路中，需要设计一个控制电路来实现接触器的自动切换。

该控制电路通常由主回路和辅助回路组成。

主回路用于控制接触器的通断，而辅助回路则用于监测电动机的运行状态并进行相应的保护。

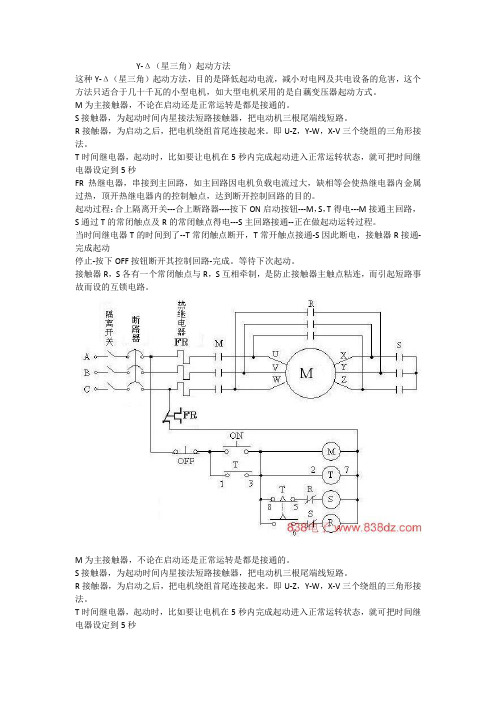

Y-Δ（星三角）起动方法这种Y-Δ（星三角）起动方法，目的是降低起动电流，减小对电网及共电设备的危害，这个方法只适合于几十千瓦的小型电机，如大型电机采用的是自藕变压器起动方式。

M为主接触器，不论在启动还是正常运转是都是接通的。

S接触器，为起动时间内星接法短路接触器，把电动机三根尾端线短路。

R接触器，为启动之后，把电机绕组首尾连接起来。

即U-Z，Y-W，X-V三个绕组的三角形接法。

T时间继电器，起动时，比如要让电机在5秒内完成起动进入正常运转状态，就可把时间继电器设定到5秒FR热继电器，串接到主回路，如主回路因电机负载电流过大，缺相等会使热继电器内金属过热，顶开热继电器内的控制触点，达到断开控制回路的目的。

起动过程：合上隔离开关---合上断路器----按下ON启动按钮---M，S，T得电---M接通主回路，S通过T的常闭触点及R的常闭触点得电---S主回路接通--正在做起动运转过程。

当时间继电器T的时间到了--T常闭触点断开，T常开触点接通-S因此断电，接触器R接通-完成起动停止-按下OFF按钮断开其控制回路-完成。

等待下次起动。

接触器R，S各有一个常闭触点与R，S互相牵制，是防止接触器主触点粘连，而引起短路事故而设的互锁电路。

M为主接触器，不论在启动还是正常运转是都是接通的。

S接触器，为起动时间内星接法短路接触器，把电动机三根尾端线短路。

R接触器，为启动之后，把电机绕组首尾连接起来。

即U-Z，Y-W，X-V三个绕组的三角形接法。

T时间继电器，起动时，比如要让电机在5秒内完成起动进入正常运转状态，就可把时间继电器设定到5秒FR热继电器，串接到主回路，如主回路因电机负载电流过大，缺相等会使热继电器内金属过热，顶开热继电器内的控制触点，达到断开控制回路的目的。

起动过程：合上隔离开关---合上断路器----按下ON启动按钮---M，S，T得电---M接通主回路，S通过T 的常闭触点及R的常闭触点得电---S主回路接通--正在做起动运转过程。

实验三三相异步电动机的星三角换接启动控制实验三三相异步电动机的星/三角换接启动控制在三相异步电动机的星/三角换接启动控制实验区完成本实验注意:(本实验只能在实验台上完成)，由于电机正反转换接时，有可能因为电动机容量较大或操作不当等原因，使接触器主触头产生较为严重的起弧现象，如果电弧还未完全熄灭时，反转的接触器就闭合，则会造成电源相间短路。

用PLC来控制电机则可避免这一问题。

实验目的1、掌握电机星/三角换接启动主回路的接线。

2、学会用可编程控制器实现电机星/三角换接降压启动过程的编程方法。

实验要求合上启动按钮后，电机先作星形连接启动，经延时6秒后自动换接到三角形连接运转。

三相异步电动机星/三角换接启动控制的实验面板图:图6-3-1所示三相异步电动机的星/三角换接启动控制面板上图下框中的SS、ST、FR分别接主机的输入点I0.0、I0.1、I0.2;将KM1、KM2、KM3分别接主机的输出点Q0.1、Q0.2、Q0.3;COM端与主机的1L端相连;本实验区的+24V端与主机的L+端相连。

KM1、KM2、KM3的动作用发光二极管来模拟。

实验装置已将三个CJ0-10接触器的触点引出至面板上。

学生可按图示的粗线，用专用实验连接导线连接。

380V电压已引至三相开关SQ的U、V、W端。

A、B、C、X、Y、Z与三相异步电动机(400W)的相应六个接线柱相连。

将三相闸刀开关拨向“开”位置，三相380V///电即引至U、V、W三端。

to prevent the accumulation of air, both ends of the tube are required the Center to bake. 6.2.5 sets should be at the bottom 200mm lashing cable head is fixed rung, with a similar cable color of plastic lashings. Cable head using "equal-width stacked" layout, or according to the size and space within the enclosure cable volume adjust, but you must ensure uniform, neat and elegant. 6.2.6 disc cabinet within cable shield layer requirements注意:接通电源之前，将三相异步电动机的星/三角换接启动实验模块的开关置于“关”位置(开关往下扳)。

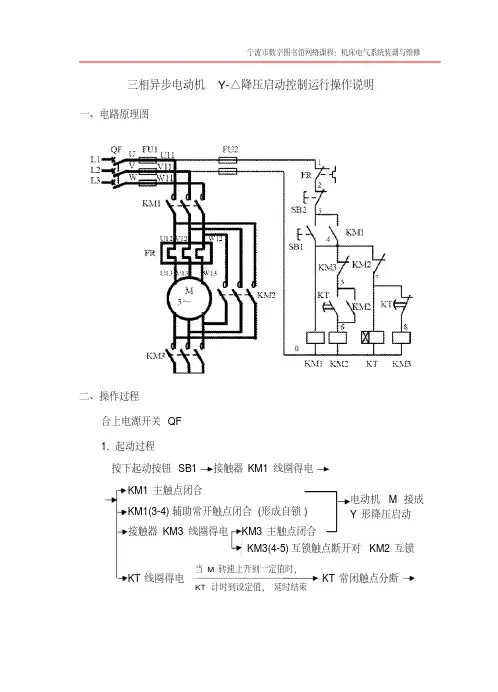

三相异步电动机 Y-△降压启动控制运行操作说明　
一、电路原理图　
二、操作过程　
合上电源开关QF
1. 起动过程　
按下起动按钮SB1
接触器 KM1线圈得电KM1主触点闭合
KM1(3-4)辅助常开触点闭合(形成自锁)
接触器 KM3线圈得电KM3主触点闭合
KT 线圈得电KT 常闭触点分断
KM3(4-5)互锁触点断开对KM2互锁　
电动机M 接成Y 形降压启动　当 M 转速上升到一定值时，
KT 计时到设定值，　延时结束
KM3线圈失电2. 停止过程　
按下停止按钮SB2 接触器 KM1线圈失电
KM1主触点分断　电动机M 停止KM3常开触点分断
KM3主触点分断，解除 Y 形连接
KM3(4-5)互锁触点闭合
KM2线圈得电KM2(4-7)互锁触点分断　对 KM3互锁，KM3线圈失电
KT 线圈失电KT 所有触点复位
KM2主触点闭合　电动机M 接成△全压运行　
接触器KM2线圈失电
KM2主触点分断。

电机星三角型启动方式调试方法“星—三角”起动控制方式的电机，严禁未经调试即直接进行起动～因为电机可能会由于星形与三角形运转方向相反而烧毁～电机“星形转三角形启动”方式调试方法一、首先认识电机的星形、三角形接法普通三相异步电机共有三相绕组，一般标识为“U1-U2”、“V1-V2”、“W1-W2”，异步电机有两种接线方式，一种是星形接法，一种是三角形接法，具体连接方式见下图:星形、三角形接法图解电机星形接法现场图电机三角形接法现场图“星—三角”起动控制方式的电机，严禁未经调试即直接进行起动～因为电机可能会由于星形与三角形运转方向相反而烧毁～电机采用星形接法时，线圈电压为220V，运行电流为相电流，较小; 电机采用三角形接法时，线圈电压为380V，运行电流为相电流的根号三倍，较大。

电机从静止起动时，星形接法的起动转矩仅是三角形接法的一半，起动电流仅仅是三角形起动的三分之一左右;三角形接法起动时起动电流是额定电流的4,7倍，但是起动转矩大。

二、大电机的“星—三角”起动方式大功率电机正常运行时一般采用三角形接法，但由于大电机三角形直接起动时起动电流大(达额定电流的4,7倍)，对电机、电气开关，甚至电网都有冲击。

因此，为避免大电机三角形“硬”启动的起动电流的冲击，大电机一般采用“软”起动方式——如“星—三角”起动、软启动器起动、变频器起动等。

1、下面首先介绍何谓“星—三角”起动方式:所谓“星—三角”起动是指利用电机的控制电路中接触器的切换，改变电机的接线方式，首先使电机以“星形接线方式”从静止起动，电机起动并旋转一定时间后，使用时间继电器将控制电路切换至“三角形接线方式”相对平稳地进入正常运行的启动方法。

“星—三角”起动控制方式电气原理图见PDF附件《星三角启动控制回路图》。

“星—三角”起动控制方式的电机，严禁未经调试即直接进行起动～因为电机可能会由于星形与三角形运转方向相反而烧毁～“星—三角”起动控制方式控制柜端子侧及电机侧连接如下图所示:控制柜端子连接【连接两根三芯电缆】电机接线盒连接【无短接片～】注意:电机接线盒内短接片需全部拆除，否则会相间短路～ 2、“星—三角”起动方式的调试方法:1)首先检查控制柜端子侧和电机接线盒内电缆连接是否正确※ A1/ B1/ C1接UI/ V1/ W1;A2/ B2/ C2接W2/ U2/ V2;※ 电机接线盒短接片是否已全部拆除2)接着调试星形起动的电机旋转方向是否正确※ 将控制切换至三角形接线方式的延时时间继电器的延时时间调大，使手动点动电机起动查看星形电机运转方向时有足够时间; ※ 手动方式点动电机，查看电机星形起动运转方向是否正确: 如果方向正确，无需换线;如果方向错误，则交换端子A1、B1、C1上的(或者电机接线盒中U1、V1、W1接线柱上的)任意两根电缆。

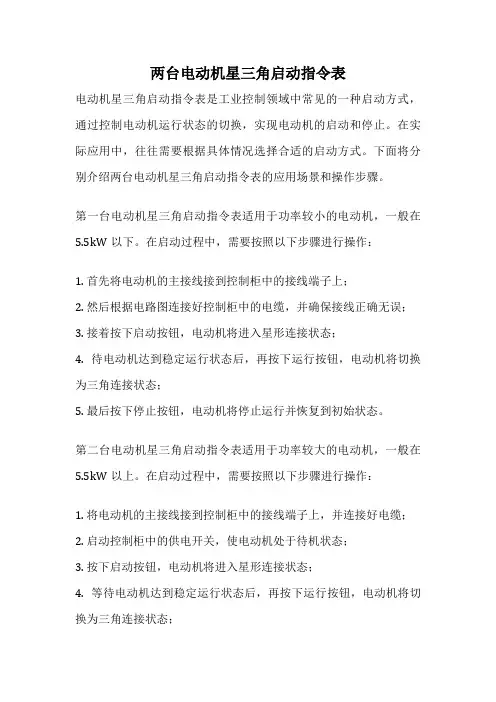

两台电动机星三角启动指令表
电动机星三角启动指令表是工业控制领域中常见的一种启动方式，通过控制电动机运行状态的切换，实现电动机的启动和停止。

在实际应用中，往往需要根据具体情况选择合适的启动方式。

下面将分别介绍两台电动机星三角启动指令表的应用场景和操作步骤。

第一台电动机星三角启动指令表适用于功率较小的电动机，一般在5.5kW以下。

在启动过程中，需要按照以下步骤进行操作：
1. 首先将电动机的主接线接到控制柜中的接线端子上；
2. 然后根据电路图连接好控制柜中的电缆，并确保接线正确无误；
3. 接着按下启动按钮，电动机将进入星形连接状态；
4. 待电动机达到稳定运行状态后，再按下运行按钮，电动机将切换为三角连接状态；
5. 最后按下停止按钮，电动机将停止运行并恢复到初始状态。

第二台电动机星三角启动指令表适用于功率较大的电动机，一般在5.5kW以上。

在启动过程中，需要按照以下步骤进行操作：
1. 将电动机的主接线接到控制柜中的接线端子上，并连接好电缆；
2. 启动控制柜中的供电开关，使电动机处于待机状态；
3. 按下启动按钮，电动机将进入星形连接状态；
4. 等待电动机达到稳定运行状态后，再按下运行按钮，电动机将切换为三角连接状态；
5. 在需要停止电动机时，按下停止按钮，电动机将停止运行并回到初始状态。

通过以上操作步骤，可以实现对电动机的星三角启动和停止。

在实际应用中，需要根据电动机的功率大小和具体情况选择合适的启动方式，并按照操作指令表逐步进行操作，确保电动机安全稳定地启动和运行。
