第八章减速器结构及参考图例第一节单级圆柱齿轮减速器图8－1为单级圆柱齿轮减速器的立体图；图8－2为单级圆柱齿轮减速器的装配图（之一：凸缘式端盖）；图8－3 高速齿轮轴工作图；图8－4 圆柱齿轮工作图；图8－5 低速轴工作图；图8－6 减速器箱盖工作图；图8－7 减速器箱座工作图；图8－8为单级圆柱齿轮减速器的装配图（之二：嵌入式端盖）。

图8－1 单级圆柱齿轮减速器立体图图8－2 单级圆柱齿轮减速器装配图（之一）图8－4 圆柱齿轮工作图图8－5 低速轴工作图图8－8为单级圆柱齿轮减速器的装配图（之二）第二节单级圆锥齿轮减速器图8－9为单级圆锥齿轮减速器的立体图；图8－10为单级圆锥齿轮减速器的装配图；图8－11为单级圆锥齿轮减速器结构图（立式）；图8－12 圆锥齿轮工作图。

图8－9 单级圆锥齿轮减速器立体图图8－10为单级圆锥齿轮减速器的装配图图8－11为单级圆锥齿轮减速器结构图（立式）图8－12 圆锥齿轮工作图第三节单级蜗杆减速器图8－13为单级蜗杆减速器的立体图；图8－14为单级蜗杆减速器的装配图；图8－15为单级蜗杆减速器装配图（有散热片）；图8－16 蜗杆工作图，图8－17 蜗轮工作图。

图8－13 单级蜗杆减速器立体图图8－14 蜗杆减速器的装配图图8－15 单级蜗杆减速器装配图（有散热片）图8－16 蜗杆工作图图8－17 蜗轮工作图第四节双级圆柱齿轮减速器图8－18双级圆柱齿轮减速器立体图；图8－19为两种形式的双级圆柱齿轮减速器装配图；图8－20双级圆柱齿轮减速器装配图（焊接结构）。

图8－18 双级圆柱齿轮减速器立体图图8－19双级圆柱齿轮减速器装配图图8－20双级圆柱齿轮减速器装配图第五节圆锥－圆柱齿轮减速器图8－21圆锥－圆柱齿轮减速器立体图；图8－22圆锥－圆柱齿轮减速器装配图（之一）；图8－23圆锥－圆柱齿轮减速器装配图（之二）。

图8－21 圆锥－圆柱齿轮减速器立体图图8－22圆锥－圆柱齿轮减速器装配图（之一）图8－23圆锥－圆柱齿轮减速器装配图（之二）。

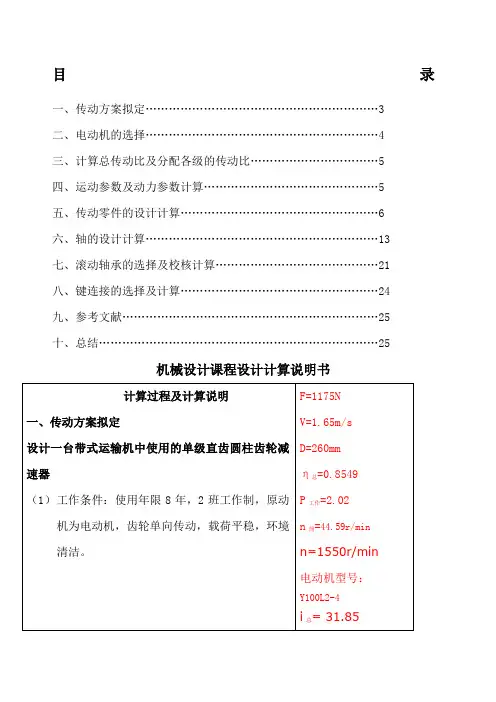

目录一、传动方案拟定 (3)二、电动机的选择 (4)三、计算总传动比及分配各级的传动比 (5)四、运动参数及动力参数计算 (5)五、传动零件的设计计算 (6)六、轴的设计计算 (13)七、滚动轴承的选择及校核计算 (21)八、键连接的选择及计算 (24)九、参考文献 (25)十、总结 (25)机械设计课程设计计算说明书②计算圆周速度υ ③计算齿宽b 和模数nt m 计算齿宽bb=t d d 1⨯φ=53.84mm 计算摸数m n 初选螺旋角β=14︒nt m =mm Z d t 18.22414cos 84.53cos 11=⨯=β ④计算齿宽与高之比h b齿高h=2.25 nt m =2.25×2.00=4.50mmh b =5.484.53 =11.96 ⑤计算纵向重合度βε=0.3181Z Φd ο14tan 241318.0tan ⨯⨯⨯=β=1.903⑥计算载荷系数K 使用系数A K =1根据s m v /62.1=,7级精度, 查课本由192P 表10-8得动载系数K V =1.07,查课本由194P 表10-4得K βH 的计算公式: K βH =)6.01(18.012.12d φ++ 2d φ⨯+0.23×103-×b =1.12+0.18(1+0.6⨯1) ×1+0.23×103-×53.84=1.54查课本由195P 表10-13得: K βF =1.35 查课本由193P 表10-3 得: K αH =αF K =1.2 故载荷系数:K ＝K K K αH KβH =1×1.07×1.2×1.54=1.98⑦按实际载荷系数校正所算得的分度圆直径d 1=d t1tK K /3=53.84×6.198.13=57.08mm⑧计算模数n mn m =mm Z d 34.22414cos 08.57cos 11=⨯=β 4. 齿根弯曲疲劳强度设计由弯曲强度的设计公式n m ≥)][(cos 212213F S F ad Y Y Z Y KT σεφββ∂∂ ⑴ 确定公式内各计算数值① 小齿轮传递的转矩＝48.6kN·m ?? 确定齿数z因为是硬齿面，故取z ＝24，z ＝i z ＝3.71×24＝89.04传动比误差? i ＝u ＝z / z ＝90/24＝3.75 Δi＝1％5％，允许 ②??????计算当量齿数z ＝z /cos ＝24/ cos 314︒＝26.27? z ＝z /cos＝90/ cos 314︒＝98.90③?????? 初选齿宽系数?? 按对称布置，由表查得＝1④?????? 初选螺旋角 ? 初定螺旋角 ＝14 ⑤?????? 载荷系数KK ＝K K K K =1×1.07×1.2×1.35＝1.73⑥?????? 查取齿形系数Y 和应力校正系数Y查课本由表得: 齿形系数Y＝2.592 Y＝2.211?应力校正系数Y ＝1.596? Y＝1.774⑦?????? 重合度系数Y 端面重合度近似为＝[1.88-3.2×（2111Z Z +）]βcos ＝[1.88－3.2×（1/24＋1/90）]×cos14︒＝1.66＝arctg （tg /cos ）＝arctg （tg20/cos14︒）＝20.64690＝14.07609因为＝/cos，则重合度系数为Y ＝0.25+0.75 cos /＝0.673⑧?????? 螺旋角系数Y ?轴向重合度＝34.214sin 84.53⨯⨯πo ＝1.77Y ＝1－1.77*14/120＝0.79⑨?????? 计算大小齿轮的 ][F S F F Y σαα查课本由表得到弯曲疲劳强度极限??????????????????小齿轮a FF MP 5001=σ 大齿轮a FF MP 3802=σ 查课本由表得弯曲疲劳寿命系数:K 1FN =0.86 K 2FN =0.93取弯曲疲劳安全系数 S=1.4[F σ]1=14.3074.150086.011=⨯=S K FF FN σ [F σ]2=43.2524.138093.022=⨯=S K FF FN σ 大齿轮的数值大.选用.⑵ 设计计算① 计算模数对比计算结果，由齿面接触疲劳强度计算的法面模数m n 大于由齿根弯曲疲劳强度计算的法面模数，按GB/T1357-1987圆整为标准模数,取m n =2mm 但为了同时满足接触疲劳强度，需要按接触疲劳强度算得的分齿轮1齿轮2侧视图轴齿轮侧视图轴类零件视图主视图。

2013-2014 第2 学期姓名: ______________________班级：_____________________指导老师：__________________成绩：_____________________日期：2014年5月6日目录前言 (1)第一章、设计要求 (2)、传动装置 (2)、带式运输机原始数据 (2)、工作条件 (2)、应完成的工作 (3)第二章、设计方案 (3)、电动机的选择 (3)、传动系统的运动和动力参数计算 (4)、传动零件的计算 (5)、轴的计算 (12)、键连接 (27)、箱体的尺寸设计 (28)、减速器附件的选择 (29)、润滑与封闭 (30)第三章、设计小结 (30)第四章、参考资料目录 (30)前言1、设计目的机械设计课程是培养学生具有机械设计能力的技术基础课。

课程设计则是机械设计课程的实践性教学环节，同时也是高等工科院校大多数专业学生第一次全面的设计能力训练，其目的是：（1）通过课程设计实践，树立正确的设计思想，增强创新意识，培养综合运用机械设计课程和其他先修课程的的理论与实际知识去分析和解决机械设计问题的能力。

（2）学习机械设计的一般方法，掌握机械设计的一般规律。

（3）通过制定设计方案，合理选择传动机构和零件类型，正确计算零件的工作能力，确定尺寸及掌握机械零件，以较全面的考虑制造工艺，使用和维护要求，之后进行结构设计，达到了解和掌握机械零件，机械传动装置或简单机械的设计过程和方法。

（4）学习进行机械设计基础技能的训练，例如：计算、绘图、查阅设计资料和手册、运用标准和规范等。

圆锥直齿（8级,稀油润滑） 计算得传动的装置的总效率.〃惟・〃柱.〃承1 .〃筒=0.992X 0.97 X 0.98 X 0.994X 0.95 = 0.850工作机功率几=旦 =3.74%卬所需电动机输出功率为1000p 3 742= —= ^—= 4.4女卬% 0.85查表，选择电动机额定功率为最后确定电机Y 系列三相异步电动机，型号为Y132S-4,额定功 率，满载转速勺=1440r/min 。

第八章减速器结构与参考图例第一节单级圆柱齿轮减速器图8－1为单级圆柱齿轮减速器的立体图；图8－2为单级圆柱齿轮减速器的装配图（之一：凸缘式端盖）；图8－3 高速齿轮轴工作图；图8－4 圆柱齿轮工作图；图8－5 低速轴工作图；图8－6 减速器箱盖工作图；图8－7 减速器箱座工作图；图8－8为单级圆柱齿轮减速器的装配图（之二：嵌入式端盖）。

图8－1 单级圆柱齿轮减速器立体图图8－2 单级圆柱齿轮减速器装配图（之一）图8－4 圆柱齿轮工作图图8－5 低速轴工作图图8－8为单级圆柱齿轮减速器的装配图（之二）第二节单级圆锥齿轮减速器图8－9为单级圆锥齿轮减速器的立体图；图8－10为单级圆锥齿轮减速器的装配图；图8－11为单级圆锥齿轮减速器结构图（立式）；图8－12 圆锥齿轮工作图。

图8－9 单级圆锥齿轮减速器立体图图8－10为单级圆锥齿轮减速器的装配图图8－11为单级圆锥齿轮减速器结构图（立式）图8－12 圆锥齿轮工作图第三节单级蜗杆减速器图8－13为单级蜗杆减速器的立体图；图8－14为单级蜗杆减速器的装配图；图8－15为单级蜗杆减速器装配图（有散热片）；图8－16 蜗杆工作图，图8－17 蜗轮工作图。

图8－13 单级蜗杆减速器立体图图8－14 蜗杆减速器的装配图图8－15 单级蜗杆减速器装配图（有散热片）图8－16 蜗杆工作图图8－17 蜗轮工作图第四节双级圆柱齿轮减速器图8－18双级圆柱齿轮减速器立体图；图8－19为两种形式的双级圆柱齿轮减速器装配图；图8－20双级圆柱齿轮减速器装配图（焊接结构）。

图8－18 双级圆柱齿轮减速器立体图图8－19双级圆柱齿轮减速器装配图图8－20双级圆柱齿轮减速器装配图第五节圆锥－圆柱齿轮减速器图8－21圆锥－圆柱齿轮减速器立体图；图8－22圆锥－圆柱齿轮减速器装配图（之一）；图8－23圆锥－圆柱齿轮减速器装配图（之二）。

图8－21 圆锥－圆柱齿轮减速器立体图图8－22圆锥－圆柱齿轮减速器装配图（之一）图8－23圆锥－圆柱齿轮减速器装配图（之二）。
