第三章-扫描电子显微镜

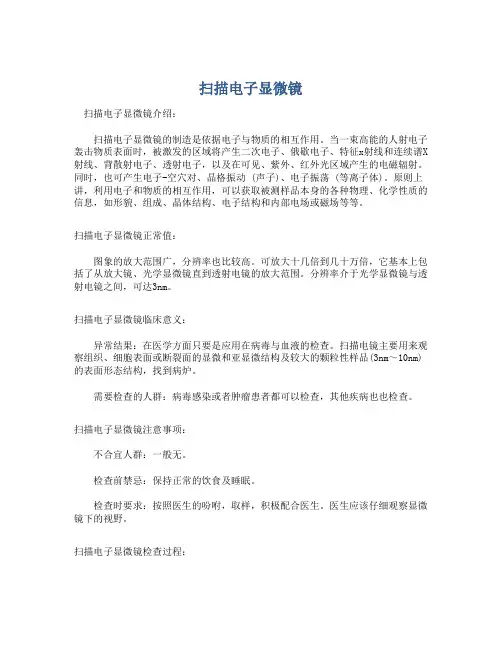

扫描电子显微镜
扫描电子显微镜介绍：
扫描电子显微镜的制造是依据电子与物质的相互作用。

当一束高能的人射电子轰击物质表面时，被激发的区域将产生二次电子、俄歇电子、特征x射线和连续谱X 射线、背散射电子、透射电子，以及在可见、紫外、红外光区域产生的电磁辐射。

同时，也可产生电子-空穴对、晶格振动 (声子)、电子振荡 (等离子体)。

原则上讲，利用电子和物质的相互作用，可以获取被测样品本身的各种物理、化学性质的信息，如形貌、组成、晶体结构、电子结构和内部电场或磁场等等。

扫描电子显微镜正常值：
图象的放大范围广，分辨率也比较高。

可放大十几倍到几十万倍，它基本上包括了从放大镜、光学显微镜直到透射电镜的放大范围。

分辨率介于光学显微镜与透射电镜之间，可达3nm。

扫描电子显微镜临床意义：
异常结果：在医学方面只要是应用在病毒与血液的检查。

扫描电镜主要用来观察组织、细胞表面或断裂面的显微和亚显微结构及较大的颗粒性样品(3nm～10nm)的表面形态结构，找到病炉。

需要检查的人群：病毒感染或者肿瘤患者都可以检查，其他疾病也也检查。

扫描电子显微镜注意事项：
不合宜人群：一般无。

检查前禁忌：保持正常的饮食及睡眠。

检查时要求：按照医生的吩咐，取样，积极配合医生。

医生应该仔细观察显微镜下的视野。

扫描电子显微镜检查过程：
检查过程一般是采集取样，然后标本的制作，医生在一定的时间内用扫描电子显微镜进行观察细胞，然后得出图像进行分析。

扫描电子显微镜工作原理
扫描电子显微镜（Scanning Electron Microscope，SEM）是一
种利用电子束与样品相互作用，通过控制电子束扫描样品来获得高分辨率图像的仪器。

其工作原理可以概括如下：
1. 电子枪和聚焦系统：SEM中的电子枪产生高能量的电子束，通常使用热阴极或冷阴极发射电子。

聚焦系统根据需要将电子束聚焦成细束。

2. 射线系统：聚焦后的电子束进入射线系统，经过一系列的电磁透镜和偏转磁铁来控制和定位电子束的位置。

3. 样品台和扫描系统：待观察的样品放置于样品台上，样品台可以进行高精度的位置调整。

电子束从顶部进入，并通过电磁透镜附近的扫描线圈来控制水平和垂直方向的束斑位置，从而实现对样品表面的扫描。

4. 信号检测和图像重建：当电子束与样品相互作用时，会产生多种不同的信号。

最常用的信号有二次电子（SE）和背散射
电子（BSE）。

二次电子是由被电子束激发的表面原子或分子
所发射的电子。

背散射电子是由高能电子与样品原子核的相互作用而散射产生的电子。

这些信号被探测器捕捉，并转换为电信号传输到图像处理系统。

通过组合并处理这些信号，最终形成高分辨率的样品图像。

5. 系统控制和图像显示：扫描电子显微镜通常配备有相应的系统控制软件，可以实时调整电子束的参数、样品扫描范围和扫
描速度等。

图像可以通过电子束的扫描和控制以及信号检测系统的输出，转化为显示在显示器上的图像。

总结起来，扫描电子显微镜通过利用电子束与样品相互作用并检测所产生的信号，通过电子束的扫描和控制，最终生成高分辨率的样品图像。

扫描电子显微镜的原理和应用扫描电子显微镜是一种利用电子束扫描样品表面并对扫描到的电子信号进行成像的高分辨率显微镜。

与光学显微镜不同，扫描电子显微镜利用电子束通过透镜和场控制技术非常高效地聚焦并成像，以获得超高分辨率的成像效果，以及大量的表面和物质信息。

扫描电子显微镜的原理扫描电子显微镜的核心是电子光源，它利用热发射、光电发射或场致发射等方式产生的电子束，经过一系列的焦距透镜、偏转线圈、探针控制和信号采集系统组成。

扫描电子显微镜的成像原理和传统光学显微镜略有不同。

它不是通过透镜去聚焦光线来成像，而是通过利用电子作用在样品表面的电磁场和电子-物质相互作用来实现的。

扫描电子显微镜利用电子束在样品表面扫描出一个小点，由电子-物质相互作用产生的电子信号被收集并转化成电子图像数据，然后利用计算机对数据进行图像处理，形成高分辨率的显微成像，以及其它相关物化信息。

扫描电子显微镜的应用扫描电子显微镜因其超高分辨率和强大的化学和物理分析功能而广泛应用于许多领域。

在材料科学领域，扫描电子显微镜广泛用于各种材料的表面和微结构分析，包括晶体结构、颗粒形貌、纳米结构、原子局部构型等。

其中，扫描透射电子显微镜（STEM）可以提供比常规扫描电子显微镜更高的结构分辨率，可用于对材料和生物样品的超高分辨率成像和分析。

在生物科学领域，扫描电子显微镜广泛应用于生物样品的形态与结构分析，如细胞器、膜结构、细胞外矩阵等。

同时，扫描电子显微镜也被用于对代谢过程和细胞凋亡等重要生物过程的研究。

在微电子制造和半导体工业中，扫描电子显微镜用于分析芯片表面的纳米结构和性能，以及其他半导体材料和器件的研究和开发。

在环境科学领域，扫描电子显微镜可用于分析环境污染物的化学成分和形态，如粉尘、气溶胶、烟尘等，有助于研究它们的来源、形成机制和生物毒性。

结论扫描电子显微镜是一种高分辨率的显微镜技术，具有广泛的应用前景和重要的科学意义。

不仅能够提高我们对材料、生物样品、半导体和环境的理解，而且也在未来的许多领域中发挥着重要的作用。

扫描电子显微镜原理扫描电子显微镜（Scanning Electron Microscope，SEM）是一种利用电子束来观察样品表面形貌和成分的高分辨率显微镜。

它的原理是利用电子束与样品表面发生相互作用，通过检测不同位置的散射电子、二次电子等来获取样品表面的形貌和成分信息。

SEM具有高分辨率、大深度聚焦范围、能够观察几乎所有材料等优点，因此在材料科学、生物学、医学、地质学等领域有着广泛的应用。

SEM的原理主要包括电子光学系统、样品台、探测器和图像处理系统。

首先是电子光学系统，它由电子源、准直系统和对焦系统组成。

电子源产生的电子束经过准直系统和对焦系统的调节，可以聚焦到极小的直径，从而实现高分辨率的成像。

样品台是样品放置的位置，它可以在X、Y、Z方向上进行微小的移动和调节，使得样品在电子束下可以被全方位地观察。

探测器用于检测样品表面的散射电子、二次电子等信号，不同的探测器可以获取不同的信息。

图像处理系统则对探测器获取的信号进行处理，形成最终的样品图像。

SEM的工作原理是通过电子束与样品表面的相互作用来获取样品表面的形貌和成分信息。

当电子束照射到样品表面时，会与样品原子发生相互作用，产生多种信号。

其中，包括样品表面的散射电子、二次电子、透射电子等。

这些信号被探测器捕获并转换成电信号，再经过放大、处理等步骤，最终形成样品的图像。

通过对这些信号的分析和处理，可以获取样品表面的形貌、结构和成分等信息。

SEM具有高分辨率的特点，其分辨率可以达到亚纳米甚至更高的级别。

这是因为电子具有波长极短的特点，可以克服光学显微镜的衍射极限，从而获得更高的分辨率。

此外，SEM还具有大深度聚焦范围的优点，能够观察不同深度的样品表面形貌。

因此，SEM在材料科学领域的表面形貌观察、纳米材料研究等方面有着重要的应用价值。

总的来说，扫描电子显微镜是一种利用电子束来观察样品表面形貌和成分的高分辨率显微镜。

它的原理是通过电子束与样品表面的相互作用，获取样品表面的形貌和成分信息。

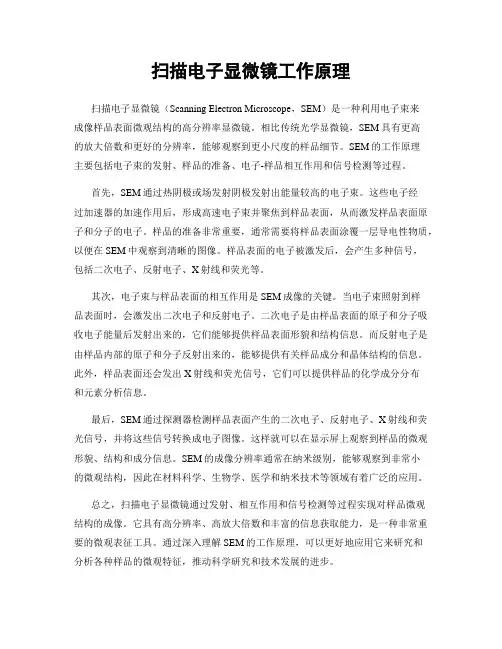

扫描电子显微镜工作原理扫描电子显微镜（Scanning Electron Microscope，SEM）是一种利用电子束来成像样品表面微观结构的高分辨率显微镜。

相比传统光学显微镜，SEM具有更高的放大倍数和更好的分辨率，能够观察到更小尺度的样品细节。

SEM的工作原理主要包括电子束的发射、样品的准备、电子-样品相互作用和信号检测等过程。

首先，SEM通过热阴极或场发射阴极发射出能量较高的电子束。

这些电子经过加速器的加速作用后，形成高速电子束并聚焦到样品表面，从而激发样品表面原子和分子的电子。

样品的准备非常重要，通常需要将样品表面涂覆一层导电性物质，以便在SEM中观察到清晰的图像。

样品表面的电子被激发后，会产生多种信号，包括二次电子、反射电子、X射线和荧光等。

其次，电子束与样品表面的相互作用是SEM成像的关键。

当电子束照射到样品表面时，会激发出二次电子和反射电子。

二次电子是由样品表面的原子和分子吸收电子能量后发射出来的，它们能够提供样品表面形貌和结构信息。

而反射电子是由样品内部的原子和分子反射出来的，能够提供有关样品成分和晶体结构的信息。

此外，样品表面还会发出X射线和荧光信号，它们可以提供样品的化学成分分布和元素分析信息。

最后，SEM通过探测器检测样品表面产生的二次电子、反射电子、X射线和荧光信号，并将这些信号转换成电子图像。

这样就可以在显示屏上观察到样品的微观形貌、结构和成分信息。

SEM的成像分辨率通常在纳米级别，能够观察到非常小的微观结构，因此在材料科学、生物学、医学和纳米技术等领域有着广泛的应用。

总之，扫描电子显微镜通过发射、相互作用和信号检测等过程实现对样品微观结构的成像。

它具有高分辨率、高放大倍数和丰富的信息获取能力，是一种非常重要的微观表征工具。

通过深入理解SEM的工作原理，可以更好地应用它来研究和分析各种样品的微观特征，推动科学研究和技术发展的进步。

扫描电子显微镜（SEM）是1965年发明的较现代的细胞生物学研究工具，主要是利用二次电子信号成像来观察样品的表面形态，即用极狭窄的电子束去扫描样品，通过电子束与样品的相互作用产生各种效应，其中主要是样品的二次电子发射。

二次电子能够产生样品表面放大的形貌像，这个像是在样品被扫描时按时序建立起来的，即使用逐点成像的方法获得放大像。

扫描电镜（SEM）是介于透射电镜和光学显微镜之间的一种微观性貌观手段，可直接利用样品表面材料的物质性能进行微观成像。

扫描电镜的优点是，①有较高的放大倍数，20-20万倍之间连续可调；②有很大的景深，视野大，成像富有立体感，可直接观察各种试样凹凸不平表面的细微结构；③试样制备简单。

目前的扫描电镜都配有X射线能谱仪（EDS）装置，这样可以同时进行显微组织性貌的观察和微区成分分析，因此它是当今十分有用的科学研究仪器。

一、基本原理扫描电子显微镜的制造依据是电子与物质的相互作用。

扫描电镜从原理上讲就是利用聚焦得非常细的高能电子束在试样上扫描，激发出各种物理信息。

通过对这些信息的接受、放大和显示成像，获得测试试样表面形貌的观察。

当一束极细的高能入射电子轰击扫描样品表面时，被激发的区域将产生二次电子、俄歇电子、特征x射线和连续谱X射线、背散射电子、透射电子，以及在可见、紫外、红外光区域产生的电磁辐射。

同时可产生电子-空穴对、晶格振动（声子)、电子振荡（等离子体）。

扫描式电子显微镜的电子束不穿过样品，仅在样品表面扫描激发出次级电子。

放在样品旁的闪烁晶体接收这些次级电子，通过放大后调制显像管的电子束强度，从而改变显像管荧光屏上的亮度。

显像管的偏转线圈与样品表面上的电子束保持同步扫描，这样显像管的荧光屏就显示出样品表面的形貌图像，这与工业电视机的工作原理相类似。

扫描式电子显微镜的分辨率主要决定于样品表面上电子束的直径。

放大倍数是显像管上扫描幅度与样品上扫描幅度之比，可从几十倍连续地变化到几十万倍。

扫描电子显微镜原理
扫描电子显微镜（Scanning Electron Microscope，SEM）利用
电子束与样品交互作用来获取样品表面形貌和成分信息。

其工作原理涉及电子束的发射、聚焦、扫描以及信号的检测和放大。

首先，SEM内部的电子枪会通过电子发射材料（如钨丝）发
射出电子束。

然后，用来加速电子束的电场将其加速至高能，通常为几千至几十万电子伏。

电子束通过一系列电磁透镜进行聚焦，以减小电子束的直径。

接下来，样品被放置在一个可移动的样品台上。

样品通常需要被涂覆上导电性物质，以允许电子束在其表面上散射并与样品相互作用。

一旦样品准备完毕，样品台会移动，将其表面逐点扫描，使电子束与样品表面不断交互。

当电子束与样品表面相互作用时，会发生多种物理过程，如电子与样品原子之间的散射、逸出二次电子的产生以及不同能量的电子的反射。

这些过程产生的不同信号可用于分析样品的特征。

SEM内部的倍增器可以检测到被散射的电子或逸出二次电子。

这些信号会被转化为电信号并放大。

然后，电子信号会根据扫描的位置被编码并通过计算机或图像处理器进行处理。

最终，这些处理后的信号将被转化为图像，在显微镜显示器上呈现给操作者。

通过调整SEM的操作参数，如电子束的能量、聚焦以及扫描
参数，可以得到不同分辨率和深度的样品图像。

SEM广泛应用于材料科学、生物学、纳米技术等领域。

实验三扫描电子显微镜实验一、实验目的1、了解扫描电镜的基本结构和原理2、掌握扫描电镜的操作方法3、掌握扫描电镜样品的制备方法4、选用合适的样品，通过对表面形貌衬度和原子序数衬度的观察，了解扫描电镜图像衬底原理及其应用。

二、实验原理扫描电子显微镜利用细聚焦电子束在样品表面逐点扫描，与样品相互作用产行各种物理信号，这些信号经检测器接收、放大并转换成调制信号，最后在荧光屏上显示反映样品表面各种特征的图像。

扫描电镜具有景深大、图像立体感强、放大倍数范围大、连续可调、分辨率高、样品室空间大且样品制备简单等特点，是进行样品表面研究的有效分析工具。

扫描电镜所需的加速电压比透射电镜要低得多，一般约在1～30kV，实验时可根据被分析样品的性质适当地选择，最常用的加速电压约在20kV左右。

扫描电镜的图像放大倍数在一定范围内(几十倍到几十万倍)可以实现连续调整，放大倍数等于荧光屏上显示的图像横向长度与电子束在样品上横向扫描的实际长度之比。

扫描电镜的电子光学系统与透射电镜有所不同，其作用仅仅是为了提供扫描电子束，作为使样品产生各种物理信号的激发源。

扫描电镜最常使用的是二次电子信号和背散射电子信号，前者用于显示表面形貌衬度，后者用于显示原子序数衬度。

扫描电镜的基本结构可分为电子光学系统、扫描系统、信号检测放大系统、图像显示和记录系统、真空系统和电源及控制系统六大部分。

这一部分的实验内容可参照教材第十二章，并结合实验室现有的扫描电镜进行，在此不作详细介绍。

扫描电镜图像衬度观察1．样品制备扫描电镜的优点之一是样品制备简单，对于新鲜的金属断口样品不需要做任何处理，可以直接进行观察。

但在有些情况下需对样品进行必要的处理。

1) 样品表面附着有灰尘和油污，可用有机溶剂(乙醇或丙酮)在超声波清洗器中清洗。

2) 样品表面锈蚀或严重氧化，采用化学清洗或电解的方法处理。

清洗时可能会失去一些表面形貌特征的细节，操作过程中应该注意。

3) 对于不导电的样品，观察前需在表面喷镀一层导电金属或碳，镀膜厚度控制在5-10nm为宜。
