扫描电子显微镜 (SEM)介绍

二次电子能够产生样品表面放大的形貌像，这个像是在样品被扫描时按时序建立起来的，即使用逐点成像的方法获得放大像。
扫描电子显微镜（SEM）
ห้องสมุดไป่ตู้
扫描电镜的优点：有较高的放大倍数，20-200000倍之间连续可调；有很大的景深，视野大，成像富有立体感，可直接观察各种试样凹凸不平表面的细微结构；试样制备简单，目前的扫描电镜都配有X射线能谱仪装置，这样可以同时进行显微组织形貌的观察和微区成分分析（即SEM-EDS），因此它是当今十分重要的科学研究仪器之一。
扫描电子显微镜（SEM）工作原理
透射电子显微镜（TEM）：
透射电子显微镜可以看到在光学显微镜下无法看清的小于0.2um的细微结构，这些结构称为亚显微结构或超微结构。要想看清这些结构，就必须选择波长更短的光源，以提高显微镜的分辨率。
1932年Ruska发明了以电子束为光源的透射电子显微镜，电子束的波长要比可见光和紫外光短得多，并且电子束的波长与发射电子束的电压平方根成反比，也就是说电压越高波长越短。目前TEM的分辨力可达0.2nm。
扫描电子显微镜下，细胞（粉色、蓝色）上培养出来的新冠病毒（黄色）
学习感悟：生命科学的发展离不开技术，显微镜的发明推动了生命科学的发展。要观察病毒就需要特殊的显微镜。
扫描电子显微镜（SEM）：
扫描电子显微镜是1965年发明的主要用于细胞生物学研究电子显微镜，主要是利用二次电子信号成像来观察样品的表面形态，即用极狭窄的电子束去扫描样品，通过电子束与样品的相互作用产生各种效应，其中主要是样品的二次电子。

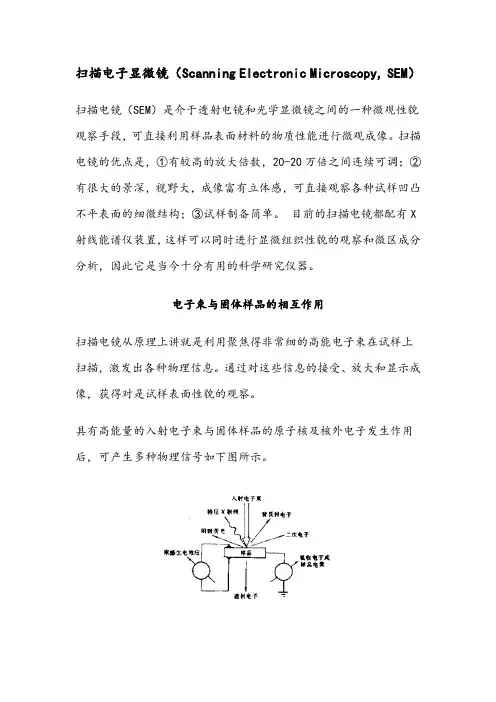

扫描电子显微镜（Scanning Electronic Microscopy, SEM）扫描电镜（SEM）是介于透射电镜和光学显微镜之间的一种微观性貌观察手段，可直接利用样品表面材料的物质性能进行微观成像。

扫描电镜的优点是，①有较高的放大倍数，20-20万倍之间连续可调；②有很大的景深，视野大，成像富有立体感，可直接观察各种试样凹凸不平表面的细微结构；③试样制备简单。

目前的扫描电镜都配有X 射线能谱仪装置，这样可以同时进行显微组织性貌的观察和微区成分分析，因此它是当今十分有用的科学研究仪器。

电子束与固体样品的相互作用扫描电镜从原理上讲就是利用聚焦得非常细的高能电子束在试样上扫描，激发出各种物理信息。

通过对这些信息的接受、放大和显示成像，获得对是试样表面性貌的观察。

具有高能量的入射电子束与固体样品的原子核及核外电子发生作用后，可产生多种物理信号如下图所示。

电子束和固体样品表面作用时的物理现象一、背射电子背射电子是指被固体样品原子反射回来的一部分入射电子，其中包括弹性背反射电子和非弹性背反射电子。

弹性背反射电子是指倍样品中原子和反弹回来的，散射角大于90度的那些入射电子，其能量基本上没有变化（能量为数千到数万电子伏）。

非弹性背反射电子是入射电子和核外电子撞击后产生非弹性散射，不仅能量变化，而且方向也发生变化。

非弹性背反射电子的能量范围很宽，从数十电子伏到数千电子伏。

从数量上看，弹性背反射电子远比非弹性背反射电子所占的份额多。

背反射电子的产生范围在100nm-1mm深度，如下图所示。

电子束在试样中的散射示意图背反射电子产额和二次电子产额与原子序束的关系背反射电子束成像分辨率一般为50-200nm（与电子束斑直径相当）。

背反射电子的产额随原子序数的增加而增加（右图），所以，利用背反射电子作为成像信号不仅能分析新貌特征，也可以用来显示原子序数衬度，定性进行成分分析。

二、二次电子二次电子是指背入射电子轰击出来的核外电子。

察和微区元素成分分析。 装上不同类型的试样台和检测器可以直接观察处于不同环境（加热、冷
却、拉伸等）中的试样显微结构形态的动态变化过程（动态观察）。
2019/12/26
五、SEM样品制备
样品制备特点： 1.可以观察大尺度的样品，从毫米到厘米尺寸的样品都可以观察 2.成块样品不用制成超薄切片，样品制备方法要简单得多 3.特别适合于细胞表面和组织表面特征信息的研究
样品制备准则： 1.尽可能保持样品本来的形貌和结构 2.在样品的干燥过程尽可能减少样品变形 3. 样品表面应有良好导电性能和二次电子发射率
2019/12/26
SEM样品制备技术
2019/12/26
六、SEM的应用
1 无机材料制备工程
2 材料和冶金工业
3
晶体生长
4 生物材料观察
2019/12/26
1926年，德国科学家Garbor和Busch发现用铁壳封闭的铜线圈对 电子流能折射聚焦，即可以作为电子束的透镜。
1935年，Knoll提出了扫描电镜的设计思想并制成了扫描电镜的 原始模型。
1942年，剑桥大学的马伦成功地制造世界第一台扫描电镜。
2019/12/26
SEM的发展历程（2）
1960年，Everhart 和 Thornley 发明二次电子侦测器。 1965年，第一部商用SEM出现（Cambridge）。 1958年，在长春中国科学院光学精密机械研究所生产了第一台
2、二次电子
二次电子是指在入射电子束作用下被轰 击出来并离开样品表面的样品的核外层
电子。
二次电子的能量较低，一般都不超过50 ev。大多数二次电子只带有几个电子伏
的能量。
二次电子一般都是在表层5-10 nm深度范 围内发射出来的，它对样品的表面形貌 十分敏感，因此，能非常有效地显示样

扫描电子显微镜及能谱仪SEM扫描电子显微镜及能谱仪SEM扫描电子显微镜及能谱仪SEM是一种强大的实验仪器，它能够帮助我们开启微观世界的大门，从而深入了解物质在最基本层面的性质和结构。

本文将在以下几个方面对SEM及其应用进行介绍。

一、扫描电子显微镜SEM的原理扫描电子显微镜SEM是一种采用电子束的显微镜，通过高能电子束与样品相互作用，透过扫描线圈产生扫描信号，实现对样品表面形貌的观察和获取高清晰度的图像。

SEM和光学显微镜有很大的不同，光学显微镜是使用光来观察物质的显微镜，而SEM则是使用电子来观察物质。

扫描电子显微镜SEM的工作原理主要分为以下三个步骤：1、获得高能电子束：扫描电子显微镜SEM内部有个电子枪，电子枪发射出的电子经过加速器的加速器和聚焦极的聚焦，成为高能电子束。

2、扫描样品表面：高能电子束射向样品表面，样品表面反弹回来的电子信号被SEM仪器捕获。

3、产生扫描信号：把从样品表面反弹回来的电子信号进行放大，形成显微图像。

二、能谱仪的原理能谱仪是SEM中的重要组成部分，它可以检测电子在样品中的反应和监测样品中所含的化学元素，以及相应元素的含量。

能谱仪的工作原理是通过检测样品产生的X射线来分析样品组成，电子束与样品相互作用，产生一系列的X射线能量峰值。

每个元素都有不同能级的电子，其X射线产生的能量也分别对应不同的峰值。

因此，通过表征能谱仪所发现的不同X射线能量峰的位置和强度，可以确定样品中所含元素。

三、SEM的应用1、矿物学SEM被广泛应用于矿物学研究中，因为它能够提供很高的图像分辨率。

将样品与高能电子束相互作用可使样品表面反射的电子被收集，从而形成高分辨率的矿物学图像。

2、材料科学在材料科学中，SEM被用于表面形貌研究以及微观结构解析。

通过SEM可以获取材料的内部结构和力学特性，为材料研发和工业应用提供了有力支持。

3、医学SEM在医学领域也有极为重要的应用，例如用于人体组织医学研究。

SEM可以提供高质量且精细的人体组织图像，进一步促进了医学领域的研究和治疗。

ChengF
工作原理
扫描电镜工作原理图
ChengF
工作方式
扫描电镜中，用来成像的信号主要是 二次电子，其次是背反射电子和吸收 电子，X射线和俄歇电子主要用于成 分分析，其他信号的电子也用一定的 用途。
ChengF
工作方式
电子束与固体样品表面作用 时产生的信息
ChengF
工作方式
二次电子
二次电子是从表面5－10nm层内发射出来的，能量 小于50eV，它对表面状态形貌非常敏感，能非常 有效地显示试样表面的微观形貌。由于它发自试 样表面层，入射电子还没有被多次散射，因此产 生二次电子的面积与入射电子的照射面积基本相 同，二次电子的空间分辨率较高，JSM5610二次电 子分辨率为3nm。
●显示系统一般是把信号经处理输入电脑在显
示器上显示。
ChengF
扫描电镜的结构
闪烁体计数器
ChengF
扫描电镜的结构
真空系统
真空系统在电子光学仪器中十分重要,这是 因为电子束只能在真空下产生和操纵。对 于扫描电子显微镜来说,通常要求真空度优 于10-3～10-4Pa。任何真空度的下降都会导 致电子束散射加大,电子枪灯丝寿命缩短, 产生虚假的二次电子效应,严重影响成像的 质量。因此,真空系统的质量是衡量扫描电 子显微镜质量的参考指标之一。
ChengF
试样制备
试样应有良好的导电性，或至少试样表面 导电性要好。导电性不好的试样，如高分 子材料、陶瓷、生物样等再入射电子的照 射下，表面容易积累电荷严重影响图像质 量。对不导电的试样，必须进行真空镀膜 ，在试样表面蒸镀一层厚约10nm的金属膜 或碳膜，以避免荷电现象。真空镀膜技术 还可以提高表面二次电子发射率，提高图 像衬度。
背反射电子

扫描电镜（SEM）简介扫描电子显微镜（Scanning Electron Microscope，简称SEM）是一种利用电子束对样品表面进行扫描的显微镜。

相比传统的光学显微镜，SEM具有更高的分辨率和更大的深度视野，使得它成为材料科学、生命科学和物理科学等领域中常用的研究工具。

SEM通过利用电子多次反射，将样品表面的形貌细节放大数千倍，可以观察到微观结构，比如表面形态、粗糙度、纳米级颗粒等。

SEM通常需要真空环境下操作，因为电子束在大气压下很快会失去能量而无法达到高分辨率。

工作原理SEM的工作原理可以简单地分为以下几步：1.电子发射：SEM中，通过热发射或场发射的方式产生电子束。

这些电子被加速器加速，形成高速的电子流。

电子束的能量通常在10-30 keV之间。

2.样品照射：电子束通过一个聚焦系统照射到样品表面。

电子束与样品原子发生相互作用，从而产生各种现象，比如电子散射、透射和反射。

3.信号检测：样品与电子束发生相互作用后，产生的信号会被探测器捕获。

常见的SEM信号检测器包括二次电子检测器和反射电子检测器。

这些探测器可以测量电子信号的强度和性质。

4.信号处理和图像生成：SEM通过对探测到的信号进行处理和放大，生成图像。

这些图像可以显示出样品表面的微观结构和形貌。

应用领域SEM在许多科学领域中都有广泛的应用。

以下是一些常见的应用领域：材料科学SEM可以用于研究材料的结构和形态。

它可以观察微观缺陷、晶体结构、纳米颗粒等材料细节。

这对于材料工程师来说非常重要，可以帮助他们改进材料的性能和开发新的材料。

生命科学SEM可以用于观察生物样品的微观结构。

比如，它可以观察细胞的形态、细胞器的分布和细胞表面的纹理。

这对于生物学家来说非常重要，可以帮助他们了解生物体的结构和功能。

纳米科学SEM在纳米科学领域中也有广泛的应用。

通过SEM可以对纳米材料进行表面形貌和结构的观察。

它可以显示出纳米结构的细节，帮助科学家研究纳米颗粒的组装、层析和相互作用等现象。

线扫描分析：
电子探针
将谱仪〔波、能〕固定在所要测量的某一元素特征X射线信 号〔波长或能量〕的位置，把电子束沿着指定的方向作直线轨 迹扫描，便可得到这一元素沿直线的浓度分布状况。转变位置 可得到另一元素的浓度分布状况。
面扫描分析〔X射线成像〕：
电子束在样品外表作光栅扫描，将谱仪〔波、能〕固定在 所要测量的某一元素特征X射线信号〔波长或能量〕的位置，此 时，在荧光屏上得到该元素的面分布图像。转变位置可得到另 一元素的浓度分布状况。也是用X射线调制图像的方法。
征X射线，分析特征X射线的波长〔或能量〕可知元素种类； 分析特征X射线的强度可知元素的含量。
➢ 其镜筒局部构造和SEM一样，检测局部使用X射线谱仪。
电子探针
X射线谱仪是电子探针的信号检测系统，分为: 能量分散谱仪〔EDS〕，简称能谱仪，用来测定X射线特征能量。 波长分散谱仪〔WDS〕，简称波谱仪，用来测定特征X射线波长。
对于纤维材料，用碳胶成束的粘接在样品台上即 可。
样品制备
粉末样品：留意粉末的量，铺开程度和喷金厚度。 粉末的量：用刮刀或牙签挑到双面导电胶〔2mm宽，8mm长〕，
均匀铺开，略压紧，多余的轻叩到废物瓶，或用洗耳球吹， 后者易污染。 铺开程度：粉末假设均匀，很少一点足矣，否则易导致粉末在 观看时剥离外表。喷金集中在外表，下面样品易导电性不佳， 观看比照度差，建议承受分散方式。
定量分析精度不如波谱仪。
电子探针
波谱仪
➢ 波谱仪主要由分光晶体和X射线检测系统组成。 ➢ 依据布拉格定律，从试样中发出的特征X射线，经过确定晶面间距的晶
体分光，波长不同的特征X射线将有不同的衍射角。通过连续地转变θ， 就可以在与X射线入射方向呈2θ的位置上测到不同波长的特征X射线信 号。 ➢ 依据莫塞莱定律可确定被测物质所含有的元素 。

关机与清理
完成观察后，关闭扫描电子显微镜主机和计 算机，清理样品台，保持仪器整洁。
注意事项
样品求
确保样品无金属屑、尘埃等杂质，以 免损坏镜体或影响成像质量。
避免过载
避免长时间连续使用仪器，以免造成 仪器过载。
保持清洁
定期清洁扫描电子显微镜的镜头和样 品台，以保持成像清晰。
操作人员要求
操作人员需经过专业培训，了解仪器 原理和操作方法，避免误操作导致仪 器损坏或人员伤害。
操作方式
有些SEM需要手动操作，而有 些型号则具有自动扫描和调整 功能。
适用领域
不同型号的SEM适用于不同的领 域，如材料科学、生物学等，选
择时应考虑实际应用需求。
04
SEM的操作与注意事项
操作步骤
01
02
03
开机与预热
首先打开电源，启动计算 机，并打开扫描电子显微 镜主机。预热约30分钟， 确保仪器稳定。
场发射电子源利用强电场作用下的金属尖端产生电子，具有高亮度、低束流的优点， 但需要保持清洁和稳定的尖端环境。
聚光镜
聚光镜是扫描电子显微镜中的重 要组成部分，它的作用是将电子 束汇聚成细束，并传递到样品表
面。
聚光镜通常由两级组成，第一级 聚光镜将电子束汇聚成较大直径 的束流，第二级聚光镜进一步缩
小束流直径，提高成像质量。
生态研究
环境SEM技术可以应用于生态研究中， 例如观察生物膜、土壤结构等，为环 境保护和治理提供有力支持。
THANKS
感谢观看
样品放置
将样品放置在样品台上， 确保样品稳定且无遮挡物。
调整工作距离
根据样品特性，调整工作 距离（WD）至适当位置， 以确保最佳成像效果。
操作步骤

景深
景深是指一个透镜对高低不平的试样各部位能同时聚焦成像的一个能力范围。 扫描电镜的物镜采用小孔视角、长焦距，可以获得很大的景深 。 扫描电镜的景深为比一般光学显微镜景深大100-500倍，比透射电镜的景深 大10 倍。 由于景深大，扫描电镜图像的立体感强，形态逼真。对于表面粗糙的端口试 样来讲，光学显微镜因景深小无能为力，透射电镜对样品要求苛刻，即使用 复型样品也难免出现假像，且景深也较扫描电镜为小，因此用扫描电镜观察 分析断口试样具有其它分析仪器无法比拟的优点。
图5 各种检测器的示意图
图6 信号处理的流程示意图
真空系统和电源系统
真空系统：包括机械泵和扩散泵。 作用：为保证电子光学系统正常工作，提供高的真空度，防止 样品污染，保持灯丝寿命，防止极间放电。 电源系统：包括启动的各种电源（高压、透镜系统、扫描电 圈），检测−放大系统电源，光电倍增管电源，真空系统和成 像系统电源灯。还有稳压、稳流及相应的安全保护电路。
主要内容
SEM的工作原理 SEM的主要结构 SEM的组成部分 SEM的主要性能参数 SEM的优点 应用举例
SEM的工作原理
电子枪发射电子束（直径50μm）。电压加速、磁透镜系统汇 聚，形成直径约5nm的电子束。 电子束在偏转线圈的作用下，在样品表面作光栅状扫描，激发 多种电子信号。 探测器收集信号电子，经过放大、转换，在显示系统上成像 （扫描电子像）。 二次电子的图像信号动态地形成三维图像。 简单概括起来就是“光栅扫描，逐点成像”。
扫描电镜技术在木材工业领域的应用
木质人造板研究 北京林业大学母军等人进行了废弃人造板
炭化产物分析的研究，通过微观扫描电镜观察发现，炭化产物 的微观表面平滑，纹孔开放，沉积物减少。

2. 背散射电子
背散射电子是固体样品中原子核“反射”回来的一部分入射电子，分 弹性散射电子和非弹性散射电子。背散射电子的产生深度 100nm~1μm。 背散射电子的产额随原子序数 Z 的增加而增加，大致 I∝Z2/3~3/4。利用背 散射电子作为成像信号不仅能分析形貌特征，还可以作为原子序数程度， 进行定性成分分析。
4. 俄歇电子
如果在原子内层电子能级跃迁过程中释放出来的能量并不以 X 射线 的形式发射出去，而是用这部分能量把空位层内的另—个电子发射出去， 这个被电离出来的电子称为俄歇电子。俄歇电子能量各有特征值(壳层)， 能量很低，一般为 50-1500eV。俄歇电子的平均白由程很小(~1nm)。只有 在距离表面层 1nm 左右范围内(即几个原子层厚度)逸出的俄歇电子才具 备特征能量，俄歇电子产生的几率随原子序数增加而减少，因此，特别 适合作表层轻元素成分分析。
图 10 样品室
信号收集系统用于信号收集，包括二次电子和背散射电子收集器 、吸收 电子检测器、X 射线检测器 (波谱仪和能谱仪)，如图 11(a)。
图 1 现代化的扫描电子显微镜
二、 SEM 的产生
1. 光学显微镜(Optical Microscope，OM)的分辨率极限 一个理想的点光源，通过会聚透镜成像，得到的并不是一个像点，
而是一个亮斑，称为艾里斑，光能量的 84%集中在中央。如果物体上两 个点所成的两个像斑发生了重叠，两圆心间距恰好是圆的半径时，恰好
电子束进入轻元素内部之后会造 成一个液滴状的作用体积。入射电子 束在被样品吸收或者散射出样品表面 之前将在这个体积内活动。如果是原 子序数较大的金属，形成的是一个类 似半球状的作用体积。
图 6 电子束的液滴作用体积示意图
表 1 各种信号的空间分辨率 (nm)

利用扫描电子显微镜分析纳米材料的结构随着科技的发展，纳米材料已经成为了一个热门话题。

因为纳米材料比普通材料具有更多的特性，例如更高的比表面积、更高的催化活性等等。

但是，与普通材料相比，纳米材料的结构极其微观，想要研究它们的性质就需要使用先进的分析方法。

其中，扫描电子显微镜(SEM)是一种非常有效的工具，可以用来研究纳米材料的结构。

一、扫描电子显微镜(SEM)扫描电子显微镜是一种利用高速流动的高能电子来扫描样品表面并获得其表面形貌、成分及材料结构等信息的仪器。

这种仪器的原理是，将高能电子注入样品的表面，使得样品表面的原子受到电子碰撞并发生能量转移和电离等变化，从而产生大量的次级电子、散射电子以及背散射电子等，这些电子将被快速探测并成像。

通过对这些电子信号的分析，可以得到样品表面的形貌、成分及材料结构等信息。

二、利用SEM分析纳米材料的结构SEM在纳米材料研究领域具有广泛的应用。

通过SEM可以观察到纳米材料的形貌、尺寸和组成成分，进而分析其物理、化学、结构、电子等性质。

比如，通过SEM可以观察到纳米材料表面的量子效应等结构性质，进一步探索其特殊的物理化学性质。

另外，SEM还可以用来研究纳米材料的晶体结构和微观结构。

SEM可以通过电子衍射技术来观察材料的衍射图样，得到样品的晶体结构信息；也可以使用高分辨率SEM(HRSEM)来研究样品的微观结构以及界面态，进一步探索其电子性质。

三、 SEM分析纳米材料的挑战尽管SEM在纳米材料研究领域具有广泛的应用，但也存在着一些挑战。

其中一个挑战是，由于SEM使用的是高能电子束来照射样品表面，很容易对纳米材料的结构和性质产生不可逆的损伤或改变。

为了避免这种情况，需要对SEM的参数进行优化，比如选择适当的加速电压和样品倾斜角度等。

另外一个挑战是，由于SEM是一种表面分析技术，只能获得样品表面的信息，对于纳米材料的内部结构难以观察。

为了获取纳米材料更为详细的结构信息，还需要使用其他像透射电子显微镜和X射线衍射等高级技术。

简述扫描电子显微镜（SEM）
扫描电子显微镜（SEM）是1965年发明的较现代的细胞生物学研究工具，主要是利用二次电子信号成像来观察样品的表面形态，即用极狭窄的电子束去扫描样品，通过电子束与样品的相互作用产生各种效应，其中主要是样品的二次电子发射。

二次电子能够产生样品表面放大的形貌像，这个像是在样品被扫描时按时序建立起来的，即使用逐点成像的方法获得放大像。

扫描电镜的结构主要包括：
1.真空系统和光源系统；
2.电子光学系统——电子强、电磁透镜、扫描线圈、样品室；
3.信号放大系统。

扫描电镜的优点是：
1.有较高的放大倍数，20-20万倍之间连续可调；
2.有很大的景深，视野大，成像富有立体感，可直接观察各种试样凹凸不平表面的细微结构；
3.试样制备简单。

扫描电镜的应用范围是：
1.生物——种子、花粉、细菌……
2.医学——血球、病毒……
3.动物——大肠、绒毛、细胞、纤维……
4.材料——陶瓷、高分子、粉末、金属、金属夹杂物、环氧树脂……
5.化学、物理、地质、冶金、矿物、污泥（杆菌）、机械、电机及导电性样品，如半导体(IC、线宽量测、断面、结构观察……）电子材料等。

主流厂家：
美国FEI（赛默飞）——Apreo SEM扫描电镜
德国蔡司——EVO MA 25/LS 25
日本日立——TM4000、SU8220，SU8230，SU8240日本电子——JSM-7900F 热场发射扫描电子显微镜捷克TESCAN——S8000系列
韩国COXEN——CX-200系列
中科院KYKY——KYKY-2800系列。

SEM扫描电子显微镜知识扫描电子显微镜知识A—Z / SEM的构造扫描电子显微镜（Scanning Electron Microscope：SEM）是观察样品表面的装置。

用很细的电子束（称为电子探针）照射样品时，从样品表面会激发二次电子，在电子探针进行二维扫描时，通过检测二次电子形成一幅图像，就能够观察样品的表面形貌。

SEM的构造装置的结构SEM由形成电子探针的电子光学系统、装载样品用的样品台、检测二次电子的二次电子检测器、观察图像的显示系统及进行各种操作的操作系统等构成（图1），电子光学系统由用于形成电子探针的电子枪、聚光镜、物镜和控制电子探针进行扫描的扫描线圈等构成，电子光学系统（镜筒内部）以及样品周围的空间为真空状态。

图1 SEM的基本结构1图2 电子枪的构造图电子枪电子枪是电子束的产生系统，图2是热发射电子枪的构造图。

将细（0.1 mm左右）钨丝做成的灯丝（阴极）进行高温加热（2800K左右）后，会发射热电子，此时给相向设置的金属板（阳极）加以正高圧（1～30kV），热电子会汇集成电子束流向阳极，若在阳极中央开一个孔，电子束会通过这个孔流出，在阴极和阳极之间，设置电极并加以负电圧，能够调整电子束的电流量，在这个电极（被称为韦氏极）的作用下，电子束被细聚焦，最细之处被称为交叉点（Crossover)，成为实际的光源(电子源)，其直径为15～20μm。

以上说明的是最常用的热发射电子枪，此外还有场发射电子枪和肖特基发射电子枪等。

热发射电子枪的阴极除使用钨丝外，还使用单晶六硼化镧(LaB6)，LaB6由于活性很强，所以需要在高真空中工作。

2透镜的构造电子显微镜一般采用利用磁铁作用的磁透镜。

当绕成线圈状的电线被通入直流电后，会产生旋转对称的磁场，对电子束来说起着透镜的作用。

由于制作强磁透镜（短焦距的透镜）需要增加磁力线的密度，如图3所示，线圈的周围套有铁壳（轭铁），磁力线从狭窄的开口中漏洩出来，开口处被称作磁极片（极靴），经精度极高的机械加工而成。

扫描电子显微镜原理
扫描电子显微镜（Scanning Electron Microscope, SEM）是一种利用电子束照射样本表面，通过采集样本散射的次级电子、反射电子、透射电子等生成显微图像的设备。

其原理与传统光学显微镜不同，利用电子束的波粒二象性和电子与物质相互作用的性质来获得高分辨率的图像。

扫描电子显微镜由电子光源、电子光学系统、样本台以及信号检测和图像处理系统等组成。

首先，电子显微镜的电子光源发射出高能电子束，通常通过热丝发射电子的方式。

这些电子束会经过准直和聚焦装置，使其成为一束细且聚焦的电子束。

接下来，样本被放置在扫描电子显微镜的样本台上。

样本表面会与入射电子束相互作用，产生不同的信号。

其中，主要信号包括次级电子（Secondary Electron, SE）、反射电子（Backscattered Electron, BE）以及透射电子（Transmitted Electron, TE）。

次级电子主要由入射电子与样本表面原子的相互作用而产生，其被采集并转化为图像。

反射电子主要是在样本内部物质的相互作用下被散射回来的电子，同样被采集和转化为图像。

透射电子则是透过样本的电子，其传感元件可将其图像化。

这些信号被接收后，经过放大和转换为电子图像信号。

电子图像信号可以通过荧光屏或者光电二极管进行观测和记录。

最后，通过图像处理系统将电子信号转化为高分辨率的图像，该图像具有较高的对比度和分辨率，可以用来观察样本的细微特征。

扫描电子显微镜以其高分辨率和强大的观察能力被广泛应用于材料科学、生命科学、纳米技术以及表面科学等领域。

扫描电子显微镜原理扫描电子显微镜（Scanning Electron Microscope，SEM）是一种利用电子束来观察样品表面形貌和成分的高分辨率显微镜。

它的原理是利用电子束与样品表面发生相互作用，通过检测不同位置的散射电子、二次电子等来获取样品表面的形貌和成分信息。

SEM具有高分辨率、大深度聚焦范围、能够观察几乎所有材料等优点，因此在材料科学、生物学、医学、地质学等领域有着广泛的应用。

SEM的原理主要包括电子光学系统、样品台、探测器和图像处理系统。

首先是电子光学系统，它由电子源、准直系统和对焦系统组成。

电子源产生的电子束经过准直系统和对焦系统的调节，可以聚焦到极小的直径，从而实现高分辨率的成像。

样品台是样品放置的位置，它可以在X、Y、Z方向上进行微小的移动和调节，使得样品在电子束下可以被全方位地观察。

探测器用于检测样品表面的散射电子、二次电子等信号，不同的探测器可以获取不同的信息。

图像处理系统则对探测器获取的信号进行处理，形成最终的样品图像。

SEM的工作原理是通过电子束与样品表面的相互作用来获取样品表面的形貌和成分信息。

当电子束照射到样品表面时，会与样品原子发生相互作用，产生多种信号。

其中，包括样品表面的散射电子、二次电子、透射电子等。

这些信号被探测器捕获并转换成电信号，再经过放大、处理等步骤，最终形成样品的图像。

通过对这些信号的分析和处理，可以获取样品表面的形貌、结构和成分等信息。

SEM具有高分辨率的特点，其分辨率可以达到亚纳米甚至更高的级别。

这是因为电子具有波长极短的特点，可以克服光学显微镜的衍射极限，从而获得更高的分辨率。

此外，SEM还具有大深度聚焦范围的优点，能够观察不同深度的样品表面形貌。

因此，SEM在材料科学领域的表面形貌观察、纳米材料研究等方面有着重要的应用价值。

总的来说，扫描电子显微镜是一种利用电子束来观察样品表面形貌和成分的高分辨率显微镜。

它的原理是通过电子束与样品表面的相互作用，获取样品表面的形貌和成分信息。

• 背散射电子是指被固体样品中旳原子反弹回来旳一部分入 射电子。
• 其中涉及弹性背散射电子和非弹性背散射电子。 • 弹性背散射电子是指被样品中原子核反弹回来旳散射角不
小于90旳那些入射电子，其能量基本上没有变化。 • 弹性背散射电子旳能量为数千到数万电子伏。 • 非弹性背散射电子是入射电子和核外电子撞击后产生非弹
三、吸收电子 （absorption electron）
• 入射电子进入样品后，经屡次非弹性散射，能量 损失殆尽（假定样品有足够厚度，没有透射电子 产生），最终被样品吸收。
• 若在样品和地之间接入一种高敏捷度旳电流表， 就能够测得样品对地旳信号，这个信号是由吸收 电子提供旳。
• 入射电子束与样品发生作用，若逸出表面旳背散 射电子或二次电子数量任一项增长，将会引起吸 收电子相应降低，若把吸收电子信号作为调制图 像旳信号，则其衬度与二次电子像和背散射电子 像旳反差是互补旳。
第三章 扫描电子显微镜
Light vs Electron Microscope
概述
• 扫描电子显微镜（Scanning Electron Microscope，简称SEM）是继透射电镜之后发 展起来旳一种电子显微镜
• 扫描电子显微镜旳成像原理和光学显微镜或透 射电子显微镜不同，它是以类似电视摄影旳方 式，利用细聚焦电子束在样品表面扫描时激发 出来旳多种物理信号来调制成像旳。
3.2扫描电镜成像旳物理信号
• 扫描电镜成像所用旳 物理信号是电子束轰 击固体样品而激发产 生旳。具有一定能量 旳电子，当其入射固 体样品时，将与样品 内原子核和核外电子 发生弹性和非弹性散 射过程,激发固体样品 产生多种物理信号。
入射电子轰击样品产生旳物理信号
一、背散射电子 （backscattering electron）

基本结构
结构示意图
1-镜筒；2-样品室；3-EDS探测器；4-监控器；5-EBSD探测器；6-计算机主机；7-开机/待机/关机按钮；8底座；9-WDS探测器。
基本原理
扫描电子显微镜电子枪发射出的电子束经过聚焦后汇聚成点光源；点光源在加速电压下形成高能电子束；高 能电子束经由两个电磁透镜被聚焦成直径微小的光点，在透过最后一级带有扫描线圈的电磁透镜后，电子束以光 栅状扫描的方式逐点轰击到样品表面，同时激发出不同深度的电子信号。此时，电子信号会被样品上方不同信号 接收器的探头接收，通过放大器同步传送到电脑显示屏，形成实时成像记录（图a）。由入射电子轰击样品表面激 发出来的电子信号有：俄歇电子（Au E）、二次电子（SE）、背散射电子（BSE）、X射线（特征X射线、连续X射 线）、阴极荧光（CL）、吸收电子（AE）和透射电子（图b）。每种电子信号的用途因作用深度而异。
2021年，全数字化扫描电子显微镜新品在无锡惠山发布。
类型
扫描电子显微镜类型多样，不同类型的扫描电子显微镜存在性能上的差异。根据电子枪种类可分为三种：场 发射电子枪、钨丝枪和六硼化镧 。其中，场发射扫描电子显微镜根据光源性能可分为冷场发射扫描电子显微镜 和热场发射扫描电子显微镜。冷场发射扫描电子显微镜对真空条件要求高，束流不稳定，发射体使用寿命短，需 要定时对针尖进行清洗，仅局限于单一的图像观察，应用范围有限；而热场发射扫描电子显微镜不仅连续工作时 间长，还能与多种附件搭配实现综合分析。在地质领域中，我们不仅需要对样品进行初步形貌观察，还需要结合 分析仪对样品的其它性质进行分析，所以热场发射扫描电子显微镜的应用更为广泛。
图 a.扫描电子显微镜原理图;b.扫描电子显微镜电子信号示意
图 a.扫描电子显微镜原理图；b.扫描电子显微镜电子信号示意图。
