青海师范大学附属中学物理电压 电阻达标检测(Word版 含解析)

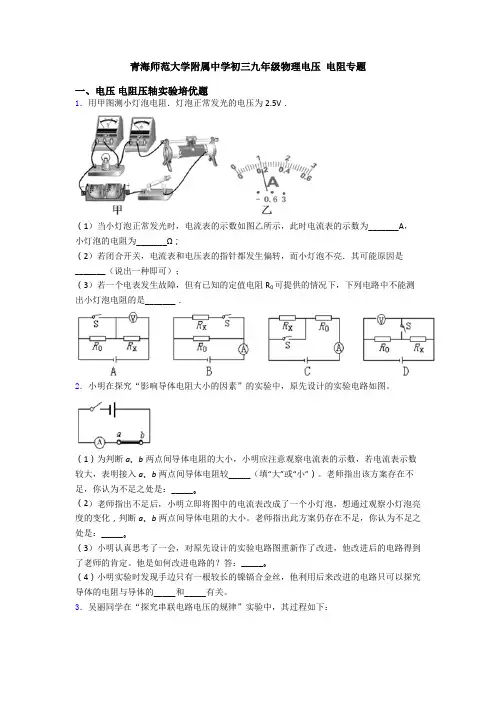

青海师范大学附属中学初三九年级物理电压电阻专题一、电压电阻压轴实验培优题1．用甲图测小灯泡电阻．灯泡正常发光的电压为2.5V．（1）当小灯泡正常发光时，电流表的示数如图乙所示，此时电流表的示数为_______A，小灯泡的电阻为_______Ω；（2）若闭合开关，电流表和电压表的指针都发生偏转，而小灯泡不亮．其可能原因是_______（说出一种即可）；（3）若一个电表发生故障，但有已知的定值电阻R0可提供的情况下，下列电路中不能测出小灯泡电阻的是_______．2．小明在探究“影响导体电阻大小的因素”的实验中，原先设计的实验电路如图。

（1）为判断a、b两点间导体电阻的大小，小明应注意观察电流表的示数，若电流表示数较大，表明接入a、b两点间导体电阻较_____（填“大”或“小”）。

老师指出该方案存在不足，你认为不足之处是：_____。

（2）老师指出不足后，小明立即将图中的电流表改成了一个小灯泡，想通过观察小灯泡亮度的变化，判断a、b两点间导体电阻的大小。

老师指出此方案仍存在不足，你认为不足之处是：_____。

（3）小明认真思考了一会，对原先设计的实验电路图重新作了改进，他改进后的电路得到了老师的肯定。

他是如何改进电路的？答：_____。

（4）小明实验时发现手边只有一根较长的镍镉合金丝，他利用后来改进的电路只可以探究导体的电阻与导体的_____和_____有关。

3．吴丽同学在“探究串联电路电压的规律”实验中，其过程如下：（1）她在检查实验器材时发现电压表的指针位置如图1所示，接下来她要对电压表进行的操作是________________。

（2）问题解决后，她按图2连接好电路，用开关试触时发现电压表的指针还是偏转到零刻度线的左侧，产生此现象的原因是_____________________。

（3）改正错误后，她用电压表分别测量L1两端的电压U AB、L2两端的电压U BC和两灯泡两端的总电压U AC，更换不同灯泡，再做两次实验，将三次实验数据填入下表。

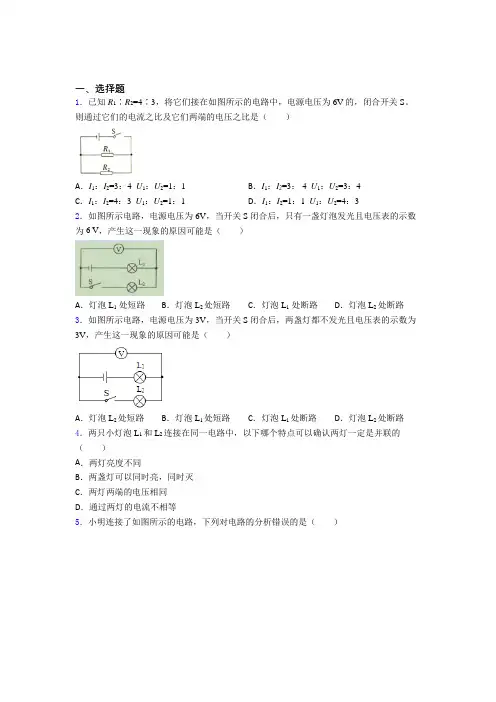

一、选择题1．已知R1∶R2=4∶3，将它们接在如图所示的电路中，电源电压为6V的，闭合开关S。

则通过它们的电流之比及它们两端的电压之比是（）A．I1：I2=3：4 U1：U2=1：1B．I1：I2=3： 4 U1：U2=3：4C．I1：I2=4：3 U1：U2=1：1D．I1：I2=1：1 U1：U2=4：32．如图所示电路，电源电压为6V，当开关S闭合后，只有一盏灯泡发光且电压表的示数为6 V，产生这一现象的原因可能是（）A．灯泡L1处短路B．灯泡 L2处短路C．灯泡 L1处断路D．灯泡L2处断路3．如图所示电路，电源电压为3V，当开关S闭合后，两盏灯都不发光且电压表的示数为3V，产生这一现象的原因可能是（）A．灯泡L2处短路B．灯泡L1处短路C．灯泡L1处断路D．灯泡L2处断路4．两只小灯泡L1和L2连接在同一电路中，以下哪个特点可以确认两灯一定是并联的（）A．两灯亮度不同B．两盏灯可以同时亮，同时灭C．两灯两端的电压相同D．通过两灯的电流不相等5．小明连接了如图所示的电路，下列对电路的分析错误的是（）A ．1L 与2L 并联B ．电流表1A 测量的是2L 的电流C ．电流表2A 测量的是电路的总电流D ．电压表V 只能测出1L 的电压6．如图所示电路，由于电路中有一处发生故障，导致两灯熄灭，电压表的示数为0，则下列关于电路故障判断的说法中正确的是（ ）A ．一定是灯泡1L 短路B ．一定是灯泡1L 断路C ．一定是灯泡2L 短路D ．一定是灯泡2L 断路7．如图甲为某可调节亮度台灯，图乙为其用于调光的电位器结构图，a 、b 、c 是它的是三个接线柱，a 、c 分别与弧形电阻丝的两端相连，b 与金展滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是（ ）A ．要调节灯泡亮度，电位器有3种接入方式可以实现目的B ．电位器与灯泡并联C ．若只将a 、c 接入电路，顺时针转动旋纽时灯泡变亮D ．若只将b 、c 接入电路，顺时针转动旋钮时灯泡变亮8．如图所示，电源电压不变，当开关 S 1、S 2 闭合时，两灯都能正常发光；当开关 S 2 断开时（ ）A．灯 L1变得更亮，电流表读数不变，电压表读数变小B．灯 L1亮度不变，电流表读数变小，电压表读数不变C．灯 L1变得较暗，电流表读数变小，电压表读数不变D．灯 L1亮度不变，电流表读数不变，电压表读数变小9．如图所示，闭合开关S、S1，电路正常工作，再断开S1（）A．R2两端电压变大B．R2两端电压变小C．电流表的示数变大D．电流表的示数变小10．如图所示，电源电压是5V并保持不变。

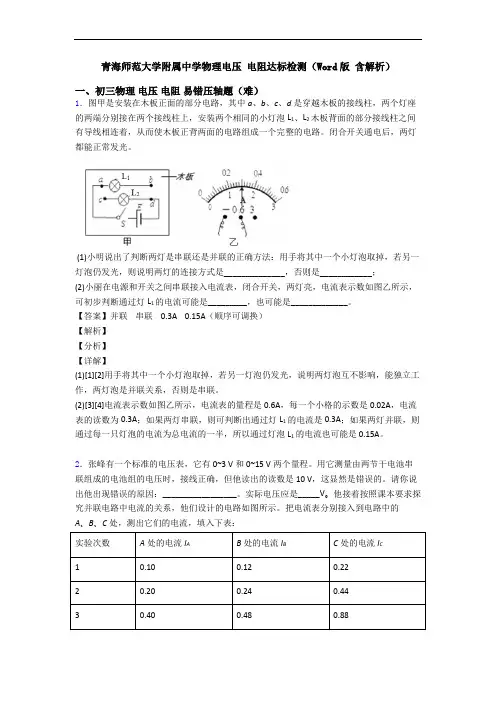

青海师范大学附属中学物理电压电阻达标检测（Word版含解析）一、初三物理电压电阻易错压轴题（难）1．图甲是安装在木板正面的部分电路，其中a、b、c、d是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L1、L2木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路。

闭合开关通电后，两灯都能正常发光。

(1)小明说出了判断两灯是串联还是并联的正确方法：用手将其中一个小灯泡取掉，若另一灯泡仍发光，则说明两灯的连接方式是______________，否则是____________；(2)小丽在电源和开关之间串联接入电流表，闭合开关，两灯亮，电流表示数如图乙所示，可初步判断通过灯L1的电流可能是_________，也可能是_____________。

【答案】并联串联 0.3A 0.15A（顺序可调换）【解析】【分析】【详解】(1)[1][2]用手将其中一个小灯泡取掉，若另一灯泡仍发光，说明两灯泡互不影响，能独立工作，两灯泡是并联关系，否则是串联。

(2)[3][4]电流表示数如图乙所示，电流表的量程是0.6A，每一个小格的示数是0.02A，电流表的读数为0.3A；如果两灯串联，则可判断出通过灯L1的电流是0.3A；如果两灯并联，则通过每一只灯泡的电流为总电流的一半，所以通过灯泡L1的电流也可能是0.15A。

2．张峰有一个标准的电压表，它有0~3 V和0~15 V两个量程。

用它测量由两节干电池串联组成的电池组的电压时，接线正确，但他读出的读数是10 V，这显然是错误的。

请你说出他出现错误的原因：_________________。

实际电压应是_____V。

他接着按照课本要求探究并联电路中电流的关系，他们设计的电路如图所示。

把电流表分别接入到电路中的A、B、C处，测出它们的电流，填入下表：实验次数A处的电流I A B处的电流I B C处的电流I C10.100.120.2220.200.240.4430.400.480.88（1）表格设计存在一个不足之处，是________，通过对上面数据的分析，可以得出是______。

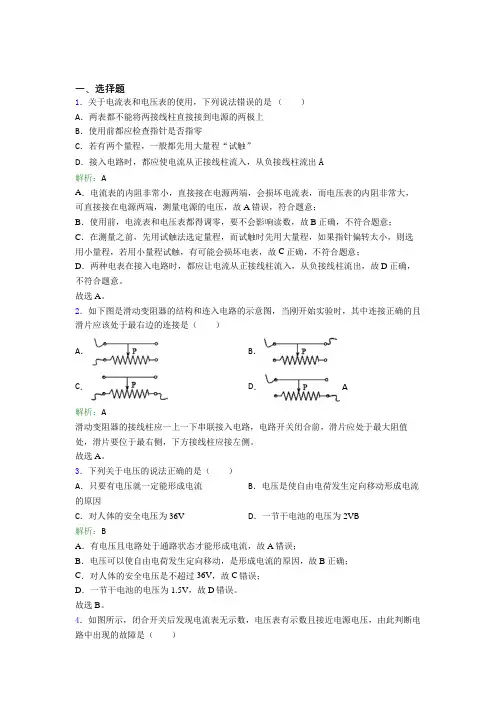

一、选择题1．关于电流表和电压表的使用，下列说法错误的是（）A．两表都不能将两接线柱直接接到电源的两极上B．使用前都应检查指针是否指零C．若有两个量程，一般都先用大量程“试触”D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出A解析：AA．电流表的内阻非常小，直接接在电源两端，会损坏电流表，而电压表的内阻非常大，可直接接在电源两端，测量电源的电压，故A错误，符合题意；B．使用前，电流表和电压表都得调零，要不会影响读数，故B正确，不符合题意；C．在测量之前，先用试触法选定量程，而试触时先用大量程，如果指针偏转太小，则选用小量程，若用小量程试触，有可能会损坏电表，故C正确，不符合题意；D．两种电表在接入电路时，都应让电流从正接线柱流入，从负接线柱流出，故D正确，不符合题意。

故选A。

2．如下图是滑动变阻器的结构和连入电路的示意图，当刚开始实验时，其中连接正确的且滑片应该处于最右边的连接是（）A．B．C．D． A解析：A滑动变阻器的接线柱应一上一下串联接入电路，电路开关闭合前，滑片应处于最大阻值处，滑片要位于最右侧，下方接线柱应接左侧。

故选A。

3．下列关于电压的说法正确的是（）A．只要有电压就一定能形成电流B．电压是使自由电荷发生定向移动形成电流的原因C．对人体的安全电压为36V D．一节干电池的电压为2V B解析：BA．有电压且电路处于通路状态才能形成电流，故A错误；B．电压可以使自由电荷发生定向移动，是形成电流的原因，故B正确；C．对人体的安全电压是不超过36V，故C错误；D．一节干电池的电压为1.5V，故D错误。

故选B。

4．如图所示，闭合开关后发现电流表无示数，电压表有示数且接近电源电压，由此判断电路中出现的故障是（）A．灯L1短路B．灯L1开路C．灯L2开路D．灯L2短路B解析：BA．当灯L1短路时，电压表无示数，电流表有示数，故A不符合题意；B．当灯L1开路时，电压表和灯L2及电流表串联，因为电压表的电阻很大，所以电路中的电流很小，几乎忽略不计，所以电流表示数为0，电压表测电源电压，故B符合题意；C．当灯L2开路时，不能形成闭合回路，所以电路中没有电流，所以电流表和电压表都无示数，故C不符合题意；D．当灯L2短路时，电流表和电压表均有示数，故D不符题意。

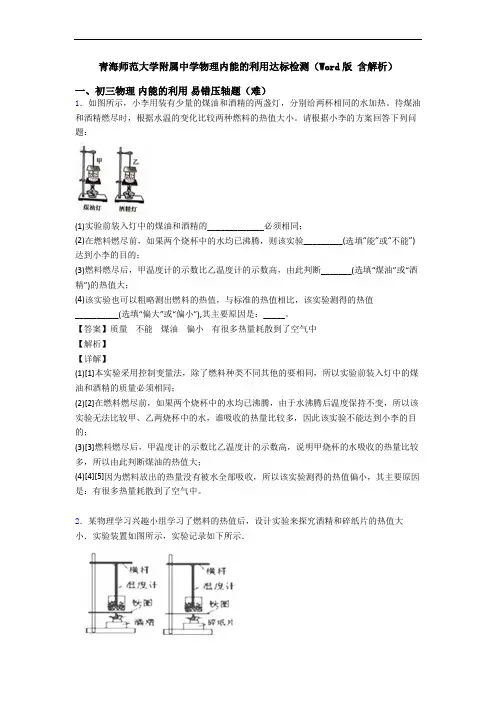

青海师范大学附属中学物理内能的利用达标检测（Word版含解析）一、初三物理内能的利用易错压轴题（难）1．如图所示，小李用装有少量的煤油和酒精的两盏灯，分别给两杯相同的水加热。

待煤油和酒精燃尽时，根据水温的变化比较两种燃料的热值大小。

请根据小李的方案回答下列问题：(1)实验前装入灯中的煤油和酒精的_____________必须相同；(2)在燃料燃尽前，如果两个烧杯中的水均已沸腾，则该实验_________(选填“能”或“不能”)达到小李的目的；(3)燃料燃尽后，甲温度计的示数比乙温度计的示数高，由此判断_______(选填“煤油”或“酒精”)的热值大；(4)该实验也可以粗略测出燃料的热值，与标准的热值相比，该实验测得的热值__________(选填“偏大”或“偏小”),其主要原因是：_____。

【答案】质量不能煤油偏小有很多热量耗散到了空气中【解析】【详解】(1)[1]本实验采用控制变量法，除了燃料种类不同其他的要相同，所以实验前装入灯中的煤油和酒精的质量必须相同；(2)[2]在燃料燃尽前，如果两个烧杯中的水均已沸腾，由于水沸腾后温度保持不变，所以该实验无法比较甲、乙两烧杯中的水，谁吸收的热量比较多，因此该实验不能达到小李的目的；(3)[3]燃料燃尽后，甲温度计的示数比乙温度计的示数高，说明甲烧杯的水吸收的热量比较多，所以由此判断煤油的热值大；(4)[4][5]因为燃料放出的热量没有被水全部吸收，所以该实验测得的热值偏小，其主要原因是：有很多热量耗散到了空气中。

2．某物理学习兴趣小组学习了燃料的热值后，设计实验来探究酒精和碎纸片的热值大小．实验装置如图所示，实验记录如下所示．（1）为保证实验结论的可靠以及方便比较，小王同学在实验中应保持酒精和碎纸片的质量，_____ 以及两个烧杯都应相同．（2）根据表中数据，计算出碎纸片的热值是________ ．（注意带单位）（3）通过实验计算得到的燃料热值与实际相比是________ （选填“偏大”或“偏小”），出现这样情况的主要原因是________ ．【答案】（1）两杯水的质量；（2）1.2×106J/kg；（3）小；燃料不能完全燃烧，燃料燃烧放出的热量没有被水全部吸收，存在热损失．【解析】试题分析：（1）本实验是用燃烧酒精和碎纸片放出的热量加热烧杯内的水，通过水温度的变化，比较水吸热的多少，从而得出碎纸片的热值与酒精热值的大小关系，再计算出碎纸片的热值，因此要控制变量（酒精和碎纸片的质量、两烧杯中水的质量、以及两个烧杯）相等或相同；（2）通过水温度的变化值得出水吸热的大小关系，也就知道燃烧酒精和碎纸片放出热量的关系，又知道燃烧的质量相同，据此得出热值关系，求出碎纸片的热值；（3）有两个原因，一是“烧杯、空气也吸收热量”，二是“燃料不可能完全燃烧”．解：（1 ）为了比较相同质量的酒精和碎纸片燃烧放出热量的多少，必须控制二者的质量相等、烧杯内水的质量相等、两个烧杯相同；（2）相同质量的酒精和碎纸片燃烧放热，酒精燃烧放出的热量可以将水的温度升高20℃，碎纸片燃烧放出的热量可以将水的温度升高10℃，可见酒精的热值是碎纸片的2倍，所以碎纸片的热值为1.2×106J/kg；（3）因为烧杯、空气也吸收热量，并且燃料不可能完全燃烧，所以测得的热值会偏小．故答案为（1）两杯水的质量；（2）1.2×106J/kg；（3）小；燃料不能完全燃烧，燃料燃烧放出的热量没有被水全部吸收，存在热损失．【点评】用相同质量的酒精和碎纸片燃烧加热水，通过水温的变化比较水吸热多少，通过水吸热多少比较放热多少，从而得出相同质量的酒精和碎纸片燃烧放热多少，即比热容的大小，较难理解．3．如图所示，A、B、C三个实验装置完全相同，燃料的质量都为10g，烧杯内液体的质量和初温都相同．（1）比较不同燃料的热值应选择_____两个装置，比较不同物质的比热容应选择_____两个装置（选填装置序号A、B、C）．（2）在“比较不同燃料的热值”的实验中，通过观察温度计的_____比较燃料燃烧放出热量的多少．（3）在“比较不同物质的比热容大小”的实验中，通过控制_____相同，使得液体吸收热量相同．【答案】B、C A、B示数变化加热时间【解析】【分析】【详解】（1）为了比较热值大小要用不同的燃料，加热同一种液体，让液体的质量相同，通过温度计的示数高低得出吸热多少，进而判断热值大小，应选择B、C两图进行实验；为了比较两种液体的比热容，需要燃烧相同的燃料，加热不同的液体，让液体的质量相同，通过温度计的示数高低得出吸热多少，进而判断两种比热容的大小关系，应选择A、B 两图进行实验；（2）燃料完全燃烧放出的热量的多少，是通过温度计示数的变化来反应；（3）比较两种液体的比热容，根据转换法可知通过比较加热时间比较吸热多少，加热时间相同，液体吸收热量相同．4．为了比较酒精和碎纸的热值大小，小明选择了两套完全相同的实验装置如图所示，先将燃烧皿内装了质量相同的酒精和碎纸片，再分别同时给质量和初温相同的水加热，最后比较相同时间内水升高的温度．为正确完成实验，请你解答下列问题：（1）实验装置的组装顺序应该是________（选填“由上到下”或“由下到上”）；此实验是通过比较________的变化，来比较燃料热值的大小．（2）在题干叙述的操作过程中存在的主要错误是________，按正确的操作，除了图示装置还需要的一个测量器材是________．（3）即使按照正确方法进行实验后，也只能比较两种燃料热值的大小，而不能计算出准确的热值，这是因为________（只写一种原因即可）．【答案】自下到上温度计示数的变化比较相同时间内水升高的温度天平燃料燃烧放出的热会散失到空气中【解析】【详解】（1）酒精灯需用外焰加热，所以要放好酒精灯，再固定铁圈的高度；而温度计的玻璃泡要全部浸没到液体中，且不能碰到容器壁和容器底，所以放好烧杯后，再调节温度计的高度，因此必须按照自下而上的顺序进行；为了比较热值大小要用不同的燃料，加热同一种液体，让液体的质量相同，通过温度计的示数高低得出吸热多少，进而判断热值大小；燃料完全燃烧放出的热量的多少，是通过温度计示数的变化来反映；（2）实验应燃烧相等质量的酒精与纸，比较水升高的温度，然后比较酒精与纸的热值大小，而不是用酒精与纸对水加热，比较相同时间内水升高的温度，再比较酒精与纸的热值大小；按正确的操作，实验需要用天平测酒精、纸、水的质量。

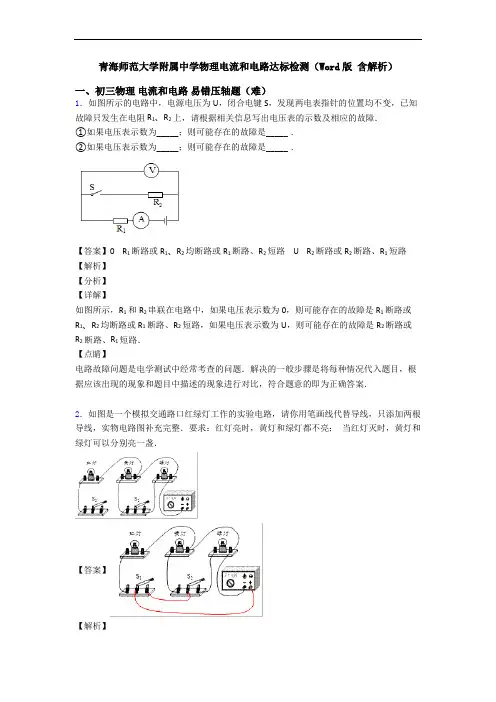

青海师范大学附属中学物理电流和电路达标检测（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．如图所示的电路中，电源电压为U，闭合电键S，发现两电表指针的位置均不变，已知故障只发生在电阻R1、R2上，请根据相关信息写出电压表的示数及相应的故障．①如果电压表示数为_____；则可能存在的故障是_____．②如果电压表示数为_____；则可能存在的故障是_____．【答案】0 R1断路或R1、R2均断路或R1断路、R2短路 U R2断路或R2断路、R1短路【解析】【分析】【详解】如图所示，R1和R2串联在电路中，如果电压表示数为0，则可能存在的故障是R1断路或R1、R2均断路或R1断路、R2短路，如果电压表示数为U，则可能存在的故障是R2断路或R2断路、R1短路．【点睛】电路故障问题是电学测试中经常考查的问题．解决的一般步骤是将每种情况代入题目，根据应该出现的现象和题目中描述的现象进行对比，符合题意的即为正确答案．2．如图是一个模拟交通路口红绿灯工作的实验电路，请你用笔画线代替导线，只添加两根导线，实物电路图补充完整．要求：红灯亮时，黄灯和绿灯都不亮；当红灯灭时，黄灯和绿灯可以分别亮一盏．【答案】【解析】由题意知红灯亮时，黄灯和绿灯都不亮；当红灯灭时，黄灯和绿灯可以分别亮一盏．说明三盏灯互不影响，也就是说三盏灯是并联；结合实物图，S1是控制红灯和黄灯；S2控制绿灯和黄灯，故连接电路图如图．3．（一）用下图所示的装置探究摩擦力跟接触面粗糙程度的关系。

（1）实验时，用弹簧测力计水平拉动木块，使它沿长木板做运动，根据知识，从而测出木块与长木板之间的滑动摩擦力。

（2）第一次实验中弹簧测力计的示数如图所示为 N，]分析表中数据可以得到的结论是。

实验次数123接触面情况木块和长木板木块和棉布木块和毛巾摩擦力/N1．92．4（3）实验结束后，小丽同学想探究摩擦力是否与接触面的大小有关，她用弹簧测力计测出木块在水平面上的摩擦力，然后将木块沿竖直方向锯掉一半，测得摩擦力的大小也变为原来的一半．她由此得出：当接触面的粗糙程度一定时，接触面越小，摩擦力越小。

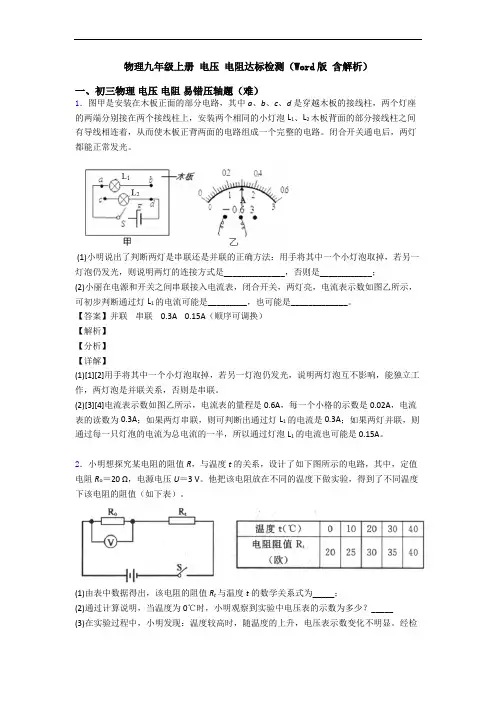

物理九年级上册电压电阻达标检测（Word版含解析）一、初三物理电压电阻易错压轴题（难）1．图甲是安装在木板正面的部分电路，其中a、b、c、d是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L1、L2木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路。

闭合开关通电后，两灯都能正常发光。

(1)小明说出了判断两灯是串联还是并联的正确方法：用手将其中一个小灯泡取掉，若另一灯泡仍发光，则说明两灯的连接方式是______________，否则是____________；(2)小丽在电源和开关之间串联接入电流表，闭合开关，两灯亮，电流表示数如图乙所示，可初步判断通过灯L1的电流可能是_________，也可能是_____________。

【答案】并联串联 0.3A 0.15A（顺序可调换）【解析】【分析】【详解】(1)[1][2]用手将其中一个小灯泡取掉，若另一灯泡仍发光，说明两灯泡互不影响，能独立工作，两灯泡是并联关系，否则是串联。

(2)[3][4]电流表示数如图乙所示，电流表的量程是0.6A，每一个小格的示数是0.02A，电流表的读数为0.3A；如果两灯串联，则可判断出通过灯L1的电流是0.3A；如果两灯并联，则通过每一只灯泡的电流为总电流的一半，所以通过灯泡L1的电流也可能是0.15A。

2．小明想探究某电阻的阻值R，与温度t的关系，设计了如下图所示的电路，其中，定值电阻R o＝20 Ω，电源电压U＝3 V。

他把该电阻放在不同的温度下做实验，得到了不同温度下该电阻的阻值（如下表）。

(1)由表中数据得出，该电阻的阻值R t与温度t的数学关系式为_____；(2)通过计算说明，当温度为0℃时，小明观察到实验中电压表的示数为多少？_____(3)在实验过程中，小明发现：温度较高时，随温度的上升，电压表示数变化不明显。

经检查，电路连接正常，各元件没有损坏。

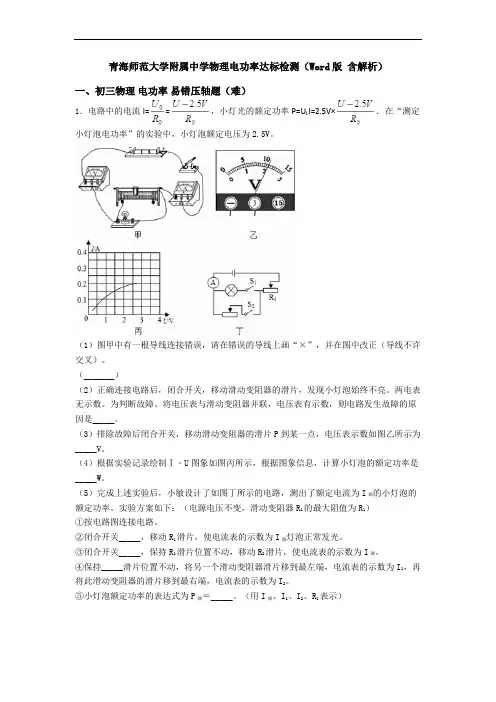

青海师范大学附属中学物理电功率达标检测（Word版含解析）一、初三物理电功率易错压轴题（难）1．电路中的电流I==，小灯光的额定功率P=U L I=2.5V×．在“测定小灯泡电功率”的实验中，小灯泡额定电压为2.5V。

（1）图甲中有一根导线连接错误，请在错误的导线上画“×”，并在图中改正（导线不许交叉）。

（_______）（2）正确连接电路后，闭合开关，移动滑动变阻器的滑片，发现小灯泡始终不亮。

两电表无示数。

为判断故障、将电压表与滑动变阻器并联，电压表有示数，则电路发生故障的原因是_____。

（3）排除故障后闭合开关，移动滑动变阻器的滑片P到某一点，电压表示数如图乙所示为_____V。

（4）根据实验记录绘制Ⅰ﹣U图象如图丙所示，根据图象信息，计算小灯泡的额定功率是_____W。

（5）完成上述实验后，小敏设计了如图丁所示的电路，测出了额定电流为I额的小灯泡的额定功率。

实验方案如下：（电源电压不变，滑动变阻器R1的最大阻值为R1）①按电路图连接电路。

②闭合开关_____，移动R1滑片，使电流表的示数为I额灯泡正常发光。

③闭合开关_____，保持R1滑片位置不动，移动R2滑片，使电流表的示数为I额。

④保持_____滑片位置不动，将另一个滑动变阻器滑片移到最左端，电流表的示数为I1，再将此滑动变阻器的滑片移到最右端，电流表的示数为I2。

⑤小灯泡额定功率的表达式为P额＝_____。

（用I额、I1、I2、R1表示）【答案】滑动变阻器断路 2.2 0.5 S1 S2 R2 I 额2•2112I RI I【解析】【分析】（1）本实验中，电压表应并联在灯泡的两端，由此分析图甲的错误修改；（2）通过小灯泡不亮，两电表无示数，判断出电路中出现断路，然后根据具体情况判断断路处；（3）由图乙明确电压表量程和分度值，再读数；（4）由图象读出额定电压下通过灯泡的电流，根据P＝UI计算额定电功率；（5）已知灯泡的额定电流，可通过R2等效替代正常发光灯泡，再根据电路特点，利用电源不变计算出R2的阻值，由P＝I2R计算额定功率。

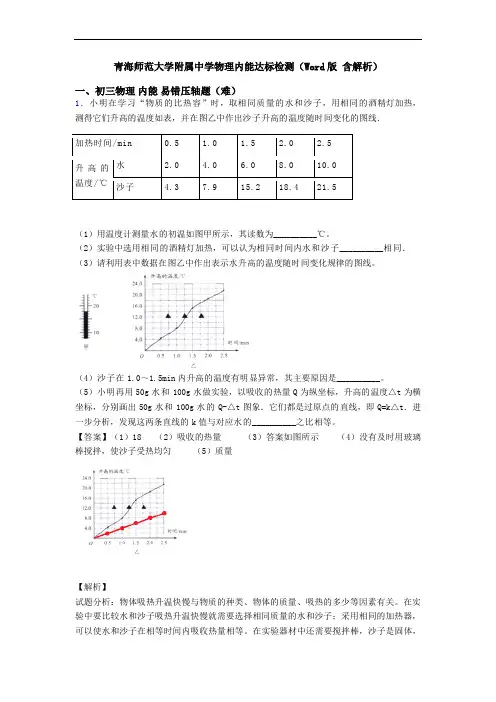

青海师范大学附属中学物理内能达标检测（Word版含解析）一、初三物理内能易错压轴题（难）1．小明在学习“物质的比热容”时，取相同质量的水和沙子，用相同的酒精灯加热，测得它们升高的温度如表，并在图乙中作出沙子升高的温度随时间变化的图线．（1）用温度计测量水的初温如图甲所示，其读数为__________℃。

（2）实验中选用相同的酒精灯加热，可以认为相同时间内水和沙子__________相同．（3）请利用表中数据在图乙中作出表示水升高的温度随时间变化规律的图线。

（4）沙子在1.0～1.5min内升高的温度有明显异常，其主要原因是__________。

（5）小明再用50g水和100g水做实验，以吸收的热量Q为纵坐标，升高的温度△t为横坐标，分别画出50g水和100g水的Q-△t图象．它们都是过原点的直线，即Q=k△t．进一步分析，发现这两条直线的k值与对应水的__________之比相等。

【答案】（1）18 （2）吸收的热量（3）答案如图所示（4）没有及时用玻璃棒搅拌，使沙子受热均匀（5）质量【解析】试题分析：物体吸热升温快慢与物质的种类、物体的质量、吸热的多少等因素有关。

在实验中要比较水和沙子吸热升温快慢就需要选择相同质量的水和沙子；采用相同的加热器，可以使水和沙子在相等时间内吸收热量相等。

在实验器材中还需要搅拌棒，沙子是固体，加热时间/min0.5 1.0 1.5 2.0 2.5升高的温度/℃水 2.0 4.0 6.08.010.0沙子 4.37.915.218.421.5加热时上下沙子受热不均匀，需要不断搅拌；水是液体，加热时通过对流使其受热均匀的。

吸收热量的多少可以利用Q=cm△t计算，水的比热是相同的，Q与△t是正比关系，所以画出来的是过原点的直线，利用Q=k△t表示它们的关系时，k=cm，c是比热容，是一个定值，实验中改变水的质量m，就是改变了k的值。

考点：比较质量相等的不同物质吸热升温快慢2．小明用稳定的热源（即单位时间内放出的热量相等）给一种固体物质均匀加热，且加热过程中质量不变。

青海师范大学附属中学物理电与磁达标检测（Word版含解析）一、三物理电与磁易错压轴题（难）1．小刚学习了电磁铁的知识后，想知道电磁铁周围的磁场强弱与通入电磁铁的电流大小和距电磁铁的距离是否有关。

查阅资料知道，磁场强弱即磁感应强度（用B表示）的单位是T（特斯拉）。

图甲和图乙中电源电压均为6 V且恒定不变，图乙中R是磁敏电阻，其阻值随磁感应强度B的变化关系如图丙所示。

（1）由图丙可知，磁感应强度越大，R阻值越_____；小刚设计的图甲、乙组成的实验装置是通过________来判断R所处位置的磁感应强度。

（2）利用图甲、乙装置，保持_________相同时，闭合S1、S2后移动滑动变阻器的滑片，发现滑片P向左滑动时，灵敏电流计的示数不断变小，说明R所处位置的磁感应强度不断________（选填“增大”或“减小”）。

（3）当闭合S1、S2，保持滑片位置不变，沿电磁铁轴线方向移动R，测出R距离电磁铁的距离L和灵敏电流计的示数I，结合图丙计算出磁感应强度B的数值如下表.L/cm12345I/mA1015203050B/T0.680.6___0.360.14①当L＝3 cm时，将此时磁感应强度B数值填在上表中对应位置。

②分析以上数据可以得出，通入电磁铁的电流一定时，距电磁铁越远，磁感应强度B越______．③综合（2）和（3）的实验结论可知，电磁铁周围的磁感应强度B与通入电磁铁的电流大小和距电磁铁的距离________（选填“有关”或“无关”）。

【答案】大灵敏电流计示数R距电磁铁的距离增大0.5小有关【解析】【分析】【详解】(1)[1]由图丙可知，磁感应强度越大，R阻值越大。

[2]图乙中R 是磁敏电阻，其阻值随磁感应强度B 的变化而变化，磁敏电阻的变化引起电路中电流的变化，实验中根据灵敏电流计示数判断R 所处位置的磁感应强度的强弱。

(2)[3]研究电磁铁周围的磁场强弱与通入电磁铁的电流大小是否有关，控制磁敏电阻R 到电磁铁的距离。

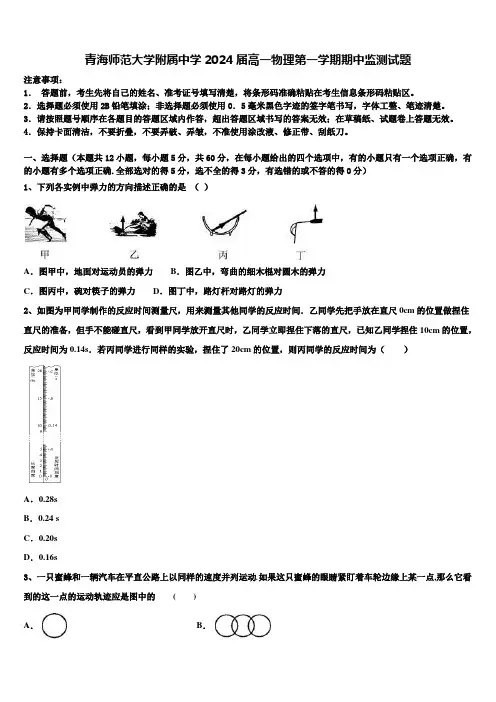

青海师范大学附属中学2024届高一物理第一学期期中监测试题注意事项：1．答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。

2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。

3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。

4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、选择题（本题共12小题，每小题5分，共60分，在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确.全部选对的得5分，选不全的得3分，有选错的或不答的得0分）1、下列各实例中弹力的方向描述正确的是（）A．图甲中，地面对运动员的弹力B．图乙中，弯曲的细木棍对圆木的弹力C．图丙中，碗对筷子的弹力D．图丁中，路灯杆对路灯的弹力2、如图为甲同学制作的反应时间测量尺，用来测量其他同学的反应时间．乙同学先把手放在直尺0cm的位置做捏住直尺的准备，但手不能碰直尺，看到甲同学放开直尺时，乙同学立即捏住下落的直尺，已知乙同学捏住10cm的位置，反应时间为0.14s．若丙同学进行同样的实验，捏住了20cm的位置，则丙同学的反应时间为（）A．0.28sB．0.24 sC．0.20sD．0.16s3、一只蜜蜂和一辆汽车在平直公路上以同样的速度并列运动.如果这只蜜蜂的眼睛紧盯着车轮边缘上某一点,那么它看到的这一点的运动轨迹应是图中的()A．B．C．D．4、下列说法正确的是（）A．木块放在水平桌面上受到一个向上的弹力，这是由于木块发生微小形变而产生的B．质量均匀分布，形状规则的物体的重心可能在物体上，也可能在物体外C．摩擦力的方向总是与物体的运动方向相反D．已知磁铁间有相互作用，由此可知力可以离开物体而单独存在5、如图所示，一根弹性杆的一端固定在倾角为30°的斜面上，杆的另一端固定一个重为4N的小球，小球处于静止状态，则弹性杆对小球的弹力（）A．大小为4N，方向平行于斜面向上B．大小为2N，方向平行于斜面向上C．大小为4N，方向垂直于斜面向上D．大小为4N，方向竖直向上6、如图所示是做直线运动的甲、乙物体的位移—时间图象，由图象可判断下列说法中错误的是( )A．当t=t2时两物体相距最远B．当t=t2时两物体相遇C．甲起动的时间比乙早t1秒D．当t=t3时两物体相距S0米7、如图所示，质量为M的木板C放在水平地面上，固定在C上的竖直轻杆的顶端分别用细绳a和b连接小球A和小球B，小球A、B的质量分别为m A和m B，当与水平方向成30°角的力F作用在小球B上时，A、B、C刚好相对静止一起向右匀速运动，且此时绳a、b与竖直方向的夹角分别为30°和60°，则下列判断正确的是（）A．力F的大小为m B gB．地面对C的支持力等于（M＋m A＋m B）gC．地面对C的摩擦力大小为32m B gD．m A＝m B8、如图所示，质量为M的木块A套在粗糙水平杆上，并用轻绳将木块A与质量为m的小球B相连。

青海师范大学附属中学物理欧姆定律达标检测（Word版含解析）一、初三物理欧姆定律易错压轴题（难）1．要测量一个阻值约为几百欧的电阻R x。

实验室提供的器材有：电源（电压为3V）、学生用电流表（量程为0~0.6A、0~3A）、学生用电压表（量程为0~3V、0~15V）、滑动变阻器R1和电阻箱R2（0~9999Ω5A）各一个，开关、导线若干。

(1)小明用伏安法测量该电阻，如图是小明连接的电路。

接通电路后，观察到电流表指针不偏转，示数为零，电压表示数为2V。

请你判断：电路中哪一个元件发生了什么故障？答：______；(2)在排除故障换用新元件后，经检查电路完好。

闭合开关，逐渐减小滑动变阻器的接入电阻至最小，电压表有示数，但电流表的指针几乎不偏转，电流太小的原因是______。

所以按小明所选的器材不能用伏安法测出该电阻的值；(3)请你帮助小明在实验室所提供的器材中选择合适的器材，设计实验方案测出该电阻的值；(a)画出实验电路图______；(b)实验步骤：按图连接好电路；闭合S1调节滑动变阻器，使电压表显示合适的值；断开S1闭合S2，______；读出电阻箱的阻值R；(c)写出待测电阻R x的表达式：______。

【答案】电流表短路待测电阻阻值太大保持滑片位置不变，调节电阻箱阻值，使电压表示数与闭合S1时相同R x=R【解析】【分析】(1)常见电路故障有断路与短路，根据电路故障现象分析电路故障原因。

(2)根据欧姆定律，在电压不变的情况下，若电路的电阻增大，则电路中的电流减小，若电阻值很大，则电路中的电流会很小。

若电流值小于电流表的分度值时，将无法准确地测出电流值。

(3)根据实验电路图可知，实验时有电压表，没有电流表，可根据并联电路各支路两端的电压特点进行实验，即：连接好电路图后，用电压表测出待测电阻两端电压，再将开关与电阻箱连接并调节电阻箱的阻值使电压表的示数不变，根据并联电路的电压相等和欧姆定律可知待测电阻的阻值与电阻箱的阻值相等；据此设计实验步骤。

2024届青海省青海师范大学附属第二中学物理高二上期中达标检测模拟试题考生须知：1．全卷分选择题和非选择题两部分，全部在答题纸上作答。

选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。

2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。

3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。

一、单项选择题：本题共6小题，每小题4分，共24分。

在每小题给出的四个选项中，只有一项是符合题目要求的。

1、对电现象及规律的认识中，下列说法中正确是A．丝绸和玻璃棒摩擦后，玻璃棒带正电是由于丝绸上一些正电荷转移到玻璃棒上B．真空中两个点电荷电荷量均增加为原来的2倍，距离不变，它们之间的作用力变为原来的4倍C．真空中两个点电荷间距离增为原来的2倍，电荷量均不变，它们之间的作用力变为原来的一半D．电场线是电场中实际存在的曲线2、如图所示，一质量为m的物体沿倾角为θ的斜面匀速下滑．下列说法正确的是( )A．物体所受合力的方向沿斜面向下B．斜面对物体的支持力等于物体的重力C．物体下滑速度越大说明物体所受摩擦力越小D．斜面对物体的支持力和摩擦力的合力的方向竖直向上3、如图所示，篮球运动员接传来的篮球时，通常要先伸出两臂迎接，手接触到球后，两臂随球迅速引至胸前，这样做可以( )A．减小球的动量的变化量B．减小球对手作用力的冲量C．减小球的动量变化率D．延长接球过程的时间来减小动量的变化量4、关于带电粒子在匀强磁场中所受的洛伦兹力，下列说法不正确的是（）A．静止粒子不会受洛伦兹力B．平行磁场入射的粒子不会受洛伦兹力C．垂直磁场入射的粒子不会受洛伦兹力D．粒子在磁场中受力方向与磁场方向垂直5、用丝绸摩擦过的玻璃棒和用毛皮摩擦过的硬橡胶棒，都能吸引轻小物体，这是因为（）A．被摩擦过的玻璃棒和硬橡胶棒一定带上了电荷B．被摩擦过的玻璃棒和硬橡胶棒一定带有同种电荷C．被吸引的轻小物体一定是带电体D．被吸引的轻小物体一定带正电6、如图所示的长方体是用电阻率为ρ的均匀金属制成的，长度为2L，其横截面为正方形，边长为L，若将它的a、b端接入电路时的电阻为R，则将它的两个侧面上的c、d 端接入电路时的电阻是（）A．R B．R/4 C．R/2 D．4R二、多项选择题：本题共4小题，每小题5分，共20分。

人教版九年级上册物理电压电阻达标检测（Word版含解析）一、初三物理电压电阻易错压轴题（难）1．阅读下列一段文字，回答问题：我们已经知道导体的电阻是导体本身的一种性质，它的大小与导体的长度、横截面积和材料有关，进一步研究表明，在温度不变时，导体的电阻跟导体的长度成正比，跟导体的横截面积成反比，这个规律叫做电阻定律，用公式表示为LRSρ=，其中R、L、S分别表示导体的电阻、导体的长度和横截面积。

而ρ是反映材料导电性能的物理量，我们把它叫做材料的电阻率。

材料电阻率的大小与什么有关？小红提出如下猜想：猜想1：电阻率与材料的长度有关；猜想2：电阻率与材料的横截面积有关；猜想3：电阻率与材料的种类有关。

于是小红找来不同规格的导线进行测量，实验数据见下表：（1）写出电阻率ρ在国际单位制中的单位是_________________。

（2）分析比较实验序号1、2的数据，可以初步确定猜想1是________（正确/错误）的，这种探究问题的方法叫_________________。

（3）分析比较实验序号_________的数据，可以初步确定猜想2是错误的。

（4）分析比较实验序号1、4、5的数据，可得到的初步结论是__________________________。

（5）根据表中的数据，如果要制作一个滑动变阻器，应选用 _________材料作为电阻线圈，这是因为相同规格的这种材料电阻较________（大/小）。

【答案】Ω·m错误控制变量法 1、3 电阻率与导体的材料有关镍铬合金大【解析】【分析】【详解】(1)[1]已知R的单位是Ω、L的单位是m、S的单位是2m，由电阻定律公式LRSρ=。

根据等式两边的单位相等可以知道电阻率ρ在国际单位制中的单位是Ω·m ；(2)[2][3]分析比较实验序号1、2的数据长度不同时电阻率相同，故猜想1是错误的；只允许一个量发生改变，控制其他量不变的实验方法叫控制变量法；(3)[4]分析比较实验序号1、3的数据横截面积不同时，电阻率相同可以确定猜想2是错误的；(4)[5]分析比较实验序号1、4、5的数据，它们的长度、横截面积相同，而材料不同时电阻率不同，可得到的初步结论是电阻率大小与材料的种类有关；(5)[6][7]根据表格可知镍铬合金的电阻率比较大，所以如果要制作一个滑动变阻器，应选用镍铬合金材料作为电阻线圈，这是因为相同规格的这种材料电阻较大。

青岛市青大附中物理电压电阻单元试卷（word版含答案）一、初三物理电压电阻易错压轴题（难）1．某物理兴趣小组利用图甲所示实验电路图同时测量电源电压U0的大小和电阻R x的阻值，电源电压U0约为2V～3V，R x的阻值约为6Ω～7Ω．实验室提供如下器材：导线若干、开关、电流表（量程0～0.6A，0～3A）、电压表（量程0～3V，0～15V）、滑动变阻器R （最大阻值为30Ω）．请你思考完成下列问题：（1）按照图甲用笔画线代替导线，连接好图乙中的实物图_________．（2）用物理量U0、R x、电流表的示数I写出表示电压表示数U大小的关系式：U=_____．（3）①正确连接电路后，闭合开关前应使滑动变阻器连入电路的阻值为_____（选填“最大”或“零”）；②移动滑动变阻器的滑片，读出4组电流表和电压表示数，分别以电流表的示数I和电压表的示数U为横坐标和纵坐标，在坐标纸上描点，把这4个点连接起来大致为一条直线（并虚线延长到纵轴），如图丙所示．从图丙中信息可求得：电源电压U0=_____V，电阻R x=_____Ω．【答案】 U0﹣IR x最大 3 6【解析】（1）根据题中条件知，电压表和电流表都使用小量程，如电路图所示，除了电压表，其余元件全部串联起来，最后将电压表并联在滑动变阻器与电流表两端，两表连接时注意电流方向，如图：（2）用物理量U 0、R x 、电流表的示数I 写出表示电压表示数U 大小的关系式：根据U IR =得，R x 两端的电压为：X X U IR =，根据串联电路总电压等于各部分电压之和得电压表的示数为：00X X U U U U IR =-=-；（3）①正确连接电路后，根据保护电路的原则，闭合开关前应使滑动变阻器连入电路的阻值为最大，则闭合开关后，电流最小，对电路起到保护作用．②根据0X U U IR =-，将坐标中任意两组数据代入式子可得：0 2.4V 0.1A x U R =+⨯；0 1.8V 0.2A x U R =+⨯；联合两式解得：6Ωx R =，03V U =．点睛：关键是欧姆定律的应用，有一定难度，最后一问根据坐标图任意找出两个标点的数据，列出电源电压的关系式，即可解出答案．2．在研究“水果电池电压与哪些因素有关”的实验中（如图所示）（1）小星作出猜想：猜想一：水果电池电压与两电极间距离有关．请你也提出两个猜想：猜想二：水果电池电压与_____ 有关．猜想三：水果电池电压与_____有关．（2）为了验证猜想一是否正确，请你设计实验方案 ________．【答案】水果种类 两电极插入水果深度 见解答过程【解析】（1）结合实际问题进行合理的猜想如：水果电池电压与水果的种类有关；水果电池电压与电极插入深度有关；水果电池电压与水果的甜度有关等．（2）设计实验方案验证猜想的正确与否．验证电压与水果种类的关系：分别取外形差不多的番茄与橘子，将两极插入水果中相同的深度，用电压表分别测出电压的大小，比较两电压的大小，可验证猜想．验证电压与插入深度的关系；保证两电极的间距相等，两次将电极插入橘子不同的深度，比较两次电压的大小，可得结论，验证猜想．3．某实验小组在学习了用电流表探究串联电路的电流特点后，猜想：并联电路中干路中的电流等于各支路中的电流之和．于是，他们决定进行探究，并首先设计出了电路图（图甲）．（1）电路元件如图乙所示，若通过每只灯的电流约0.3～0.5A，并联后要测通过L1的电流，则M、N应分别接______；要测通过干路中的电流，则M、N应接______．（图中a、b、c、d为接线柱代码）（2）连接电路时，当把最后一根导线刚连接好，灯泡L1、L2就亮了，在实验操作中不当之处是：_____________________．（3）若合上开关后，灯均亮，电流表指针不发生偏转，那么原因可能是_________A．电流表内部开路 B．开关处接触不良C．电流表被短路 D．电源供电不足（4）若测得L2支路的电流值如图丙所示，则通过L2电流为______A．【答案】c和b d连接电路时开关是闭合的C0.4【解析】【详解】(1)要测通过L1的电流,电流表应与L1串联在同一条支路,因为电流小于0.6A,所以可选择0-0.6A的量程,则M接c,N接b；要测量干路中的电流,需将电流表串联在干路中,根据题意知,干路电流大于0.6A,所以电流表应选择0-3A的量程,M、N需均接d；（2）连接电路时，当把最后一根导线刚连接好，灯泡L1、L2就亮了，在实验操作中不当之处是：连接电路时开关是闭合的；（3）若合上开关后，灯均亮，电流表指针不发生偏转，A．电流表内部开路，一定会有灯不亮，故错误；B．开关处接触不良，两个灯泡都会不亮，故错误；C．电流表被短路，电流不经过电流表，故正确；D．电源供电不足，两个灯泡都会不亮，故错误。

一、选择题1．下列关于电压的说法正确的是（）A．只要有电压就一定能形成电流B．电压是使自由电荷发生定向移动形成电流的原因C．对人体的安全电压为36V D．一节干电池的电压为2V2．如图是一种测定油箱内油量的装置。

其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。

电路中的电流表上面一定的示数便对应着油面的一定高度，把电流表刻度盘改为相应的测量体积数，就可以直接读出油箱中的油量。

下列说法正确的是（）A．图中的电流表可以换成电压表，同样可以测量油箱中的油量B．油量的零刻线对应电流表零刻线的位置C．当油箱内油面下降时，电流表示数会变小D．当油箱内油面上升时，滑动变阻器接入的电阻会变大3．如图所示，几只水果提供的电力点亮了一排发光二极管。

下列说法正确的是（）A．水果电池将电能转化为化学能B．发光二极管是由超导体材料制成的，此时它在电路中为用电器C．一排二极管同时发光说明它们一定是串联的D．把水果串联起来可以提高电压4．如图所示，电源电压不变，开关S闭合后，当滑片P在最左端时，电压表示数U1，当滑片在最右端时为电压表示数为U2，则（）A．滑动变阻器两端的电压是U1B．滑动变阻器两端的电压是U2C．小灯泡L两端的电压是U1D．电源两端的电压是U1+U25．如图所示电路，闭合开关S，灯泡L1，L2均不发光，且电流表Ⓐ和电压表Ⓥ指针均指在零刻度。

现将灯泡L1和L2 位置对调，其余元件位置不变，重新闭合开关S时，发现两只灯泡仍不发光，电流表Ⓐ指针仍然不动，但电压表Ⓥ的指针发生了明显偏转，依据上述信息可以判断（）A．灯泡L1的灯丝断了B．灯泡L2的灯丝断了C．电源接线处松脱D．电流表损坏了6．下列数据最符合实际情况的是（）A．人步行的速度约为10m/sB．一节新干电池的电压约为3VC．初中物理课本的重力大约为3ND．让人舒适的环境温度约为50℃7．下面的材料中，导电性能最好的是（）A．锻炼时使用的瑜珈垫B．制作芯片用的硅晶片C ．家中电线里的铜芯D ．极低温下超导的金属铅8．某电路中有两个电阻1R 和2R ，1R 、2R 两端的电压分别为1.5V 和4.5V ，则电源的电压是（ ）A ．1.5VB ．3VC ．4.5VD ．6V 9．如图电源电压为36V ，L 1和L 2为两只相同的灯泡，关于电压表的示数下列判断中正确的是（ ）A ．开关S 断开，电压表的示数为36VB ．开关S 闭合，电压表的示数为36VC ．开关S 断开，电压表的示数为0VD ．开关S 闭合，电压表的示数为0V10．若通过L 1与L 2的电流大小相等，则（ ）A ．L 1与L 2一定是串联B ．L 1与L 2可能是串联，还可能是并联C ．L 1与L 2一定是并联D ．以上几种说法都不对11．小琳同学根据如图所示的电路图，测出了灯泡两端的电压和通过灯泡的电流，如果将电压表和电流表的位置互换，则闭合开关后（ ）A ．两表都可能被烧坏B ．两表都不会被烧坏C ．电流表会被烧坏D ．灯泡会被烧坏12．按照如图甲的电路图连接好电路。

人教版九年级上册物理电压电阻达标检测（Word版含解析）一、初三物理电压电阻易错压轴题（难）1．“探究串联电路的电压关系”的实验电路如图甲所示．（1）为了使探究得出的结论具有普遍意义，L1、L2应该选择_____（相同/不同）的小灯泡．（2）小明根据图甲连接好电路，闭合开关，电压表示数如图乙所示，为了使实验结果更准确，接下来他应该_____．（3）测出L1两端的电压后，小明断开开关，准备拆下电压表，改接在B、C之间．小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可．小聪的办法是否正确？答：_____（正确/不正确）．（4）测量完成后，进行小组交流讨论．下表选录了四个小组的数据，你认为这些数据是否合理？答：_____（合理/不合理）．请说明理由：_____．实验小组L1两端电压/V L2两端电压/V串联总电压/V1 1.6 2.9 4.52 2.1 2.4 4.43 2.5 2.0 4.44 1.8 2.7 4.5【答案】不同断开开关，更换电压表的量程不正确合理因为在测量过程中，会有一些误差，总体上串联总电压约等于L1两端电压和L2两端电压之和【解析】【详解】(1)[1]为了使探究得出的结论具有普遍意义，L1、L2应该选择不同的灯泡，避免两灯泡的电压相同，得出串联电路中各用电器电压相同的结论；(2)[2]从图乙可以看到，电压表的量程是0到15V，读数是2V，为了使实验结果更准确，接下来他应该断开开关，更换电压表的量程，改为0到3V；(3)[3]小聪的办法不正确，因为电压表与B点接触那端是正接线柱，当将与A点相连的导线改接到C点时，电流将会从电压表的负接线柱流入，所以小聪的办法不正确；(4)[4][5]这些数据是合理的，因为在测量过程中，会有一些误差，总体上串联总电压约等于L1两端电压和L2两端电压之和。

2．为了验证并联电路的电流特点，小露设计了如图的电路进行实验．（1）①在连接电路时，开关应处于__________状态．②小露先将电流表接在L1所在的支路，闭合开关后，闭合开关后，电流表的指针反向偏转，出现这种现象的原因是：____________．③重新连好电路后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图甲、乙、丙所示，可读出:I1=0.5A，I2=_______A，I=1A．根据测量结果，在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是:__________(写出关系式即可)．（2）小郭和小莉同学分别用如图的电路探究“探究串联电路电压特点”的实验：①小郭在测量L1两端的电压时，两灯突然熄灭，但电压表示数变大且接近电源电压，由此判断出L1处的故障是_____________．小郭小莉②他排除故障后继续实验，完成了第一次实验测量，数据记录在下面表格中序号L1两端电压U1/V L2两端电压U2/V L1:和L2两端总电压U/V第一次测量 1.5 1.53小郭在第一次的实验数据收集完后就断定“串联电路中各用电器两端的电压相等”，这一结论是_______(填“正确”或“错误”)的，他得出这样的结论是因为___________．③小莉同学在测量L1、L2总电压时，按照图方式连接了电路，实验中她惊奇的发现，开关闭合前后电压表的示数不同，这是什么原因呢?爱探究的小莉通过查阅相关资料发现，这是由于电源内部也有电阻的原因，这个电阻我们称为电源的内阻，现实中的电源可以看成一个理想电源(不考虑电源内阻)和内阻串联而成(如图)．请结合实验情境和所学物理知识分析，开关闭合前的电压表示数__________(选填“大于”、“小于”或“等于”)开关闭合后的电压表示数．【答案】断开 电流表正负接线柱接反 0.5 12I I I =+ 断路 错误 选用灯泡相同 大于【解析】【详解】(1)①[1]连接电路时，为防止电流过大损坏电路元件，开关应处于断开状态；②[2]电流表指针反向偏转是因为电流表正负接线柱接反；③[3][4]图乙电流表所接量程为0~0.6A ，分度值为0.02A ，则读数为0.5A ，即I 2=0.5A ；由测量数据可知，并联电路中干路电流等于各支路电流之和，即：12I I I =+(2)①[5]两灯突然熄灭，电压表示数接近电源电压，说明电路发生断路，电压表有示数，则电压表所测元件断路，故L 1发生断路；②[6][7]由于实验只有一次，且从实验数据可知使用的为两个相同的灯泡，实验数据具有偶然性，得出的结论是错误的；③[8]开关闭合前可看作电压表与内阻串联，开关闭合后看作电压表与两灯泡并联，整体与内阻串联，由于并联总电阻变小，则根据串联分压可知，电压表示数变小，则开关闭合前的电压表示数大于开关闭合后的电压表示数．．3．小刚同学在探究串联电路电压规律的实验中，提出了猜想：串联电路中各用电器两端的电压相等，总电压等于各部分电压之和。
