人教版中考物理电压 电阻(word)

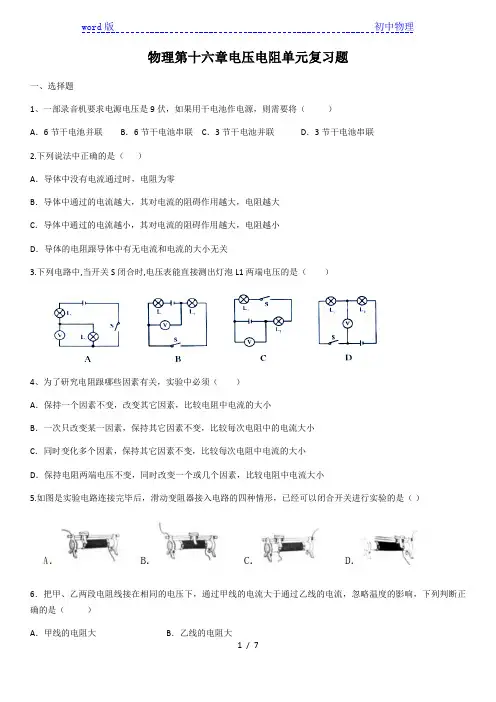

物理第十六章电压电阻单元复习题一、选择题1、一部录音机要求电源电压是9伏，如果用干电池作电源，则需要将（）A．6节干电池并联B．6节干电池串联C．3节干电池并联D．3节干电池串联2.下列说法中正确的是（）A．导体中没有电流通过时，电阻为零B．导体中通过的电流越大，其对电流的阻碍作用越大，电阻越大C．导体中通过的电流越小，其对电流的阻碍作用越大，电阻越小D．导体的电阻跟导体中有无电流和电流的大小无关3.下列电路中,当开关S闭合时,电压表能直接测出灯泡L1两端电压的是（）4、为了研究电阻跟哪些因素有关，实验中必须（）A．保持一个因素不变，改变其它因素，比较电阻中电流的大小B．一次只改变某一因素，保持其它因素不变，比较每次电阻中的电流大小C．同时变化多个因素，保持其它因素不变，比较每次电阻中电流的大小D．保持电阻两端电压不变，同时改变一个或几个因素，比较电阻中电流大小5.如图是实验电路连接完毕后，滑动变阻器接入电路的四种情形，已经可以闭合开关进行实验的是（）6．把甲、乙两段电阻线接在相同的电压下，通过甲线的电流大于通过乙线的电流，忽略温度的影响，下列判断正确的是（）A．甲线的电阻大B．乙线的电阻大C．甲、乙两线的电阻一样大D．无法判断7.如图所示，电源两极间电压为6V，电压表示数为4V，则（）A. 灯泡L1两端电压为6VB. 灯泡L2两端电压为6VC. 灯泡L2两端电压为4VD. 灯泡L1两端电压为4V8、在某电路中，两只灯泡两端的电压相等，由此可知，两灯泡的连接方式是（）A．一定是串联的B．一定是并联的C．串联、并联都有可能D．无法判断9、关于导体的电阻说法错误的是（）A.两根长短、粗细都相同的铜导线和铝导线，铜导线的电阻小。

B.长短相同的铜导线，粗的导线比细的导线电阻小。

C.粗细相同的铝导线，长的导线比短的导线电阻大。

D.用铝导线换下输电线路中的铜导线，保持电阻值不变，铝导线的横截面积应和原来铜导线的横截面积一样。

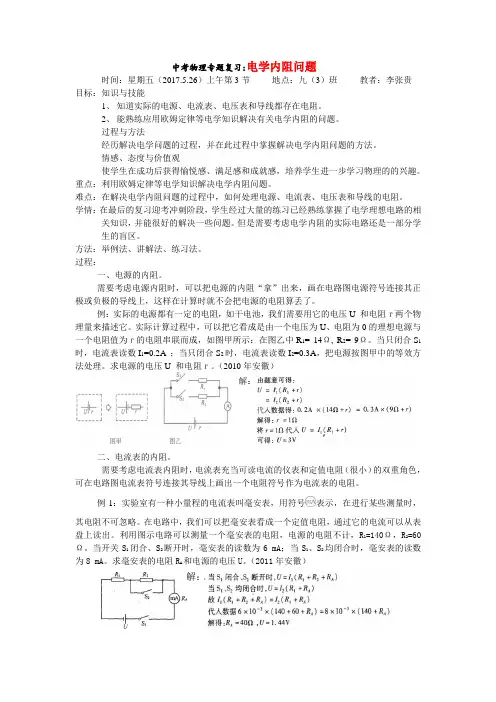

解： 解：中考物理专题复习:电学内阻问题时间：星期五（2017.5.26）上午第3节 地点：九（3）班 教者：李张贵 目标：知识与技能1、 知道实际的电源、电流表、电压表和导线都存在电阻。

2、 能熟练应用欧姆定律等电学知识解决有关电学内阻的问题。

过程与方法经历解决电学问题的过程，并在此过程中掌握解决电学内阻问题的方法。

情感、态度与价值观使学生在成功后获得愉悦感、满足感和成就感，培养学生进一步学习物理的的兴趣。

重点：利用欧姆定律等电学知识解决电学内阻问题。

难点：在解决电学内阻问题的过程中，如何处理电源、电流表、电压表和导线的电阻。

学情：在最后的复习迎考冲刺阶段，学生经过大量的练习已经熟练掌握了电学理想电路的相关知识，并能很好的解决一些问题。

但是需要考虑电学内阻的实际电路还是一部分学生的盲区。

方法：举例法、讲解法、练习法。

过程：一、电源的内阻。

需要考虑电源内阻时，可以把电源的内阻“拿”出来，画在电路图电源符号连接其正极或负极的导线上，这样在计算时就不会把电源的电阻算丢了。

例：实际的电源都有一定的电阻，如干电池，我们需要用它的电压U 和电阻ｒ两个物理量来描述它。

实际计算过程中，可以把它看成是由一个电压为U 、电阻为0的理想电源与一个电阻值为ｒ的电阻串联而成，如图甲所示：在图乙中R 1= 14Ω, R 2= 9Ω。

当只闭合S 1时，电流表读数I 1=0.2A ；当只闭合S 2时，电流表读数I 2=0.3A ，把电源按图甲中的等效方法处理。

求电源的电压U 和电阻ｒ。

（2010年安徽）二、电流表的内阻。

需要考虑电流表内阻时，电流表充当可读电流的仪表和定值电阻（很小）的双重角色，可在电路图电流表符号连接其导线上画出一个电阻符号作为电流表的电阻。

例1：实验室有一种小量程的电流表叫毫安表，用符号表示，在进行某些测量时，其电阻不可忽略。

在电路中，我们可以把毫安表看成一个定值电阻，通过它的电流可以从表盘上读出。

人教版九年级全一册物理第十六章电压电阻章末测试卷一、单选题1．（2021·广西广西·中考真题）如图所示，在探究串联电路特点的实验中，两盏小灯泡规格不同，当开关闭合后，下列说法正确的是（）A．、两端电压相等B．、的亮度一定相同C．、、三处的电流一样大D．若灯丝烧断了，仍能发光2．（2022·四川自贡·中考真题）如图所示电路，开关闭合后两灯L1、L2均发光，以下说法正确的是（）A．电流表A的示数一定等于A1的示数B．电流表A的示数一定等于A1示数的2倍C．电压表V的示数一定小于V1的示数D．电压表V的示数一定等于V1的示数3．（2022·全国·九年级课时练习）关于导体电阻的大小，下列说法正确的是（）A．导体不接入电路时它的电阻为零B．导体两端的电压越大，它的电阻就一定越大C．通过导体的电流越大，导体的电阻就一定越小D．其他因素一定时，导体的横截面积越大它的电阻就越小4．（2022·四川省射洪县射洪中学外国语实验学校一模）在探究串联电路电压特点时，某同学设计的电路如图所示。

对于下列实验过程中出现的现象及分析正确的是（）A．开关闭合后，如果灯泡L2不亮、L1亮，一定是L2灯丝断了B．如果只有灯泡L1开路，则开关闭合后电压表示数一定为零C．如果只有灯泡L2开路，则开关闭合后电压表示数一定为零D．开关闭合后，如果电压表示数为零，灯泡L2一定不发光5．（2020·湖北荆门·中考真题）如图所示，AB和BC是由不同材料制成的长度相同、横截面积不同的两段导体，将它们串联后接入电路中，下列说法正确的是（）A．AB段电阻大，电流小B．BC段电阻小，电流小C．AB段电阻一定大，电流与BC段相等D．BC段电阻可能大，电流与AB段相等6．（2021·山东青岛·中考真题）用如图所示电路探究串联电路的电压规律，下列说法正确的是（）A．电压表不能直接测量电源电压B．若测量L1两端电压，需将电压表并联在a、b两点间，且电压表正接线柱接a点C．实验得到的结论为：串联电路电压处处相等D．改变两个小灯泡的规格，重复实验，是为了减小实验误差7．（2022·广西百色·中考真题）如图所示电路，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数。

电压电阻一、选择题1.在下面的电路中，闭合开关S，能用电压表测量L2两端电压的是（）【答案】C2.图甲为某可调节亮度台灯，图乙为其用于调光的电位器结构图，a、b、c是它的是三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是（）A．电位器与灯泡并联B．电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的C．若只将a、c接入电路，顺时针转动旋钮时灯泡变亮D．若只将b、c接入电路，顺时针转动旋钮时灯泡变暗【答案】B3.（2016玉林）一段1 m长的电阻丝，下列做法能使它的电阻增大的是（）A．对折B．长度拉伸为原来的2倍C．剪掉一半D．外表涂上绝缘材料【答案】B4.（2016鄂州）已知甲、乙两灯的额定电压均为6 V，如图是甲、乙两灯电流随其两端电压变化的曲线。

现将两灯串联后接在某一电源两端，要使其中一个灯泡正常发光，并保证电路安全，则电路的工作电流和电源最大电压为（）A．0.5 A 12 VB．1.5 A 12 VC．1.5 A 8 VD．0.5 A 8 V【答案】D5.（2016自贡）为节约用电，小明总是随手关掉家中暂时不使用的家用电器，每多关闭一个家用电器，家庭电路里变大的物理量是（） A．总电阻 B．总电流 C．总功率D．无法判断答案：A6.（2016台州）在番茄上相隔一定距离分别插入铜片和锌片，即为番茄电池。

将铜片、锌片与电压表相连，如图所示。

下列说法正确的是（）A．锌电极是番茄电池的正极B．番茄电池可将化学能转化为电能C．番茄电池形成通路后，电子将从铜电极流出D．将电压表直接接在该番茄电池上，会损坏电压表答案：B7.（2016成都）下列因素中，对导体电阻大小有决定作用的是（）A．导体是否接入电路B．导体两端的电压C．通过导体的电流D．导体的长度答案：D8.（2016天津）将一根金属导线均匀拉长后，其电阻（）A.变大B.变小C.不变D.无法判断答案：A9.（2016枣庄）某学习小组在一次实验中利用电压表和电流表测量出了多组数据，并记录如表中，请根据表中给出的数据，分析判断出他们实验时所使用的电路图可能是（）I/A 0.20 0.30 0.40 0.44 0.50 0.54答案：D10.（2016黔东南）下列科学方法中，叙述错误．．的是（）A．两个5Ω的电阻串联与一个10Ω的电阻效果相同，运用了转换法B．根据增大摩擦力的方法想到减小摩擦力的方法，运用了逆向思维法C．探究杠杆平衡条件，运用了归纳法D．在学习电压时，常对照水压来理解电压，运用了类比法【答案】A11. （2016绥化）如图所示，关于电流表和电压表的使用方法中正确的是 ( )【答案】A12.（2016三明）小明的奶奶有随手关灯的好习惯。

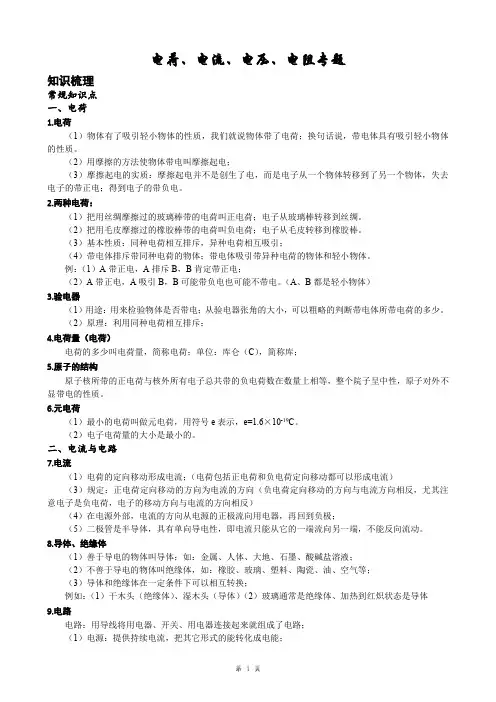

电荷、电流、电压、电阻专题知识梳理常规知识点一、电荷1.电荷（1）物体有了吸引轻小物体的性质，我们就说物体带了电荷；换句话说，带电体具有吸引轻小物体的性质。

（2）用摩擦的方法使物体带电叫摩擦起电；（3）摩擦起电的实质：摩擦起电并不是创生了电，而是电子从一个物体转移到了另一个物体，失去电子的带正电；得到电子的带负电。

2.两种电荷：（1）把用丝绸摩擦过的玻璃棒带的电荷叫正电荷；电子从玻璃棒转移到丝绸。

（2）把用毛皮摩擦过的橡胶棒带的电荷叫负电荷；电子从毛皮转移到橡胶棒。

（3）基本性质：同种电荷相互排斥，异种电荷相互吸引；（4）带电体排斥带同种电荷的物体；带电体吸引带异种电荷的物体和轻小物体。

例：（1）A带正电，A排斥B，B肯定带正电；（2）A带正电，A吸引B，B可能带负电也可能不带电。

（A、B都是轻小物体）3.验电器（1）用途：用来检验物体是否带电；从验电器张角的大小，可以粗略的判断带电体所带电荷的多少。

（2）原理：利用同种电荷相互排斥；4.电荷量（电荷）电荷的多少叫电荷量，简称电荷；单位：库仑（C），简称库；5.原子的结构原子核所带的正电荷与核外所有电子总共带的负电荷数在数量上相等，整个院子呈中性，原子对外不显带电的性质。

6.元电荷（1）最小的电荷叫做元电荷，用符号e表示，e=1.6×10-19C。

（2）电子电荷量的大小是最小的。

二、电流与电路7.电流（1）电荷的定向移动形成电流；（电荷包括正电荷和负电荷定向移动都可以形成电流）（3）规定：正电荷定向移动的方向为电流的方向（负电荷定向移动的方向与电流方向相反，尤其注意电子是负电荷，电子的移动方向与电流的方向相反）（4）在电源外部，电流的方向从电源的正极流向用电器，再回到负极；（5）二极管是半导体，具有单向导电性，即电流只能从它的一端流向另一端，不能反向流动。

8.导体、绝缘体（1）善于导电的物体叫导体；如：金属、人体、大地、石墨、酸碱盐溶液；（2）不善于导电的物体叫绝缘体，如：橡胶、玻璃、塑料、陶瓷、油、空气等；（3）导体和绝缘体在一定条件下可以相互转换；例如：（1）干木头（绝缘体）、湿木头（导体）（2）玻璃通常是绝缘体、加热到红炽状态是导体9.电路电路：用导线将用电器、开关、用电器连接起来就组成了电路；（1）电源：提供持续电流，把其它形式的能转化成电能；（2）用电器：消耗电能，把电能转化成其它形式的能（电灯、风扇等）；（3）导线：，连接电路的各个元件，输送电能；（4）开关：控制电路的通断；10.电路的工作状态（1）通路：处处连通的电路；（2）开路（断路）：某处断开的电路；（3）短路：不经用电器用导线（或者加块电流表）直接将电源的正负极；（4）得到持续电流的条件：（1）必须有电源，（2）电路必须是通路。

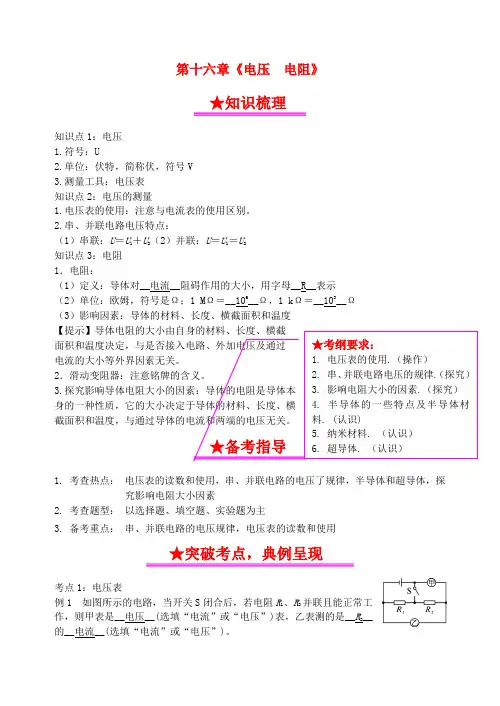

第十六章《电压 电阻》知识点1：电压 1.符号：U2.单位：伏特，简称伏，符号V3.测量工具：电压表 知识点2：电压的测量1.电压表的使用：注意与电流表的使用区别。

2.串、并联电路电压特点：（1）串联：U ＝U 1＋U 2（2）并联：U ＝U 1＝U 2 知识点3：电阻 1．电阻：（1）定义：导体对__电流__阻碍作用的大小，用字母__R__表示（2）单位：欧姆，符号是Ω；1 M Ω＝__106__Ω，1 k Ω＝__103__Ω （3）影响因素：导体的材料、长度、横截面积和温度 【提示】导体电阻的大小由自身的材料、长度、横截面积和温度决定，与是否接入电路、外加电压及通过电流的大小等外界因素无关。

2．滑动变阻器：注意铭牌的含义。

3.探究影响导体电阻大小的因素：导体的电阻是导体本 身的一种性质，它的大小决定于导体的材料、长度、横 截面积和温度，与通过导体的电流和两端的电压无关。

1. 考查热点： 电压表的读数和使用，串、并联电路的电压了规律，半导体和超导体，探究影响电阻大小因素2. 考查题型： 以选择题、填空题、实验题为主3. 备考重点： 串、并联电路的电压规律，电压表的读数和使用考点1：电压表例1 如图所示的电路，当开关S 闭合后，若电阻R 1、R 2并联且能正常工作，则甲表是__电压__(选填“电流”或“电压”)表，乙表测的是__R 2__的__电流__(选填“电流”或“电压”)。

★知识梳理★备考指导 ★突破考点，典例呈现★考纲要求： 1. 电压表的使用.（操作） 2. 串、并联电路电压的规律.（探究） 3. 影响电阻大小的因素.（探究） 4. 半导体的一些特点及半导体材料. (认识)5. 纳米材料. （认识）6. 超导体. （认识）考点2：电路作图例2 请根据实物电路，在虚线框内画出对应的电路图。

考点3：电路故障分析例3 如图所示，开关S闭合后，L1和L2都不发光，将电压表并联在ab之间时，电压表示数为零，将电压表并联在bc之间时，电压表示数较大，若电路中只有一处故障，则该故障可能是( A )A．L2断路 B．L2短路C．L1断路 D．L1短路方法点拨：(1)当电压表示数为电源电压时有两种推测：①电压表所测范围电路断路；②电压表所测范围之外的所有用电器都短路。

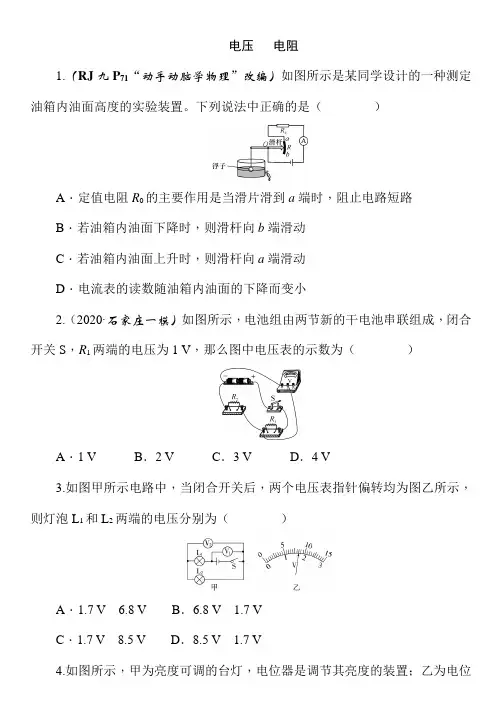

电压电阻1.（RJ九P71“动手动脑学物理”改编）如图所示是某同学设计的一种测定油箱内油面高度的实验装置。

下列说法中正确的是（）A．定值电阻R0的主要作用是当滑片滑到a端时，阻止电路短路B．若油箱内油面下降时，则滑杆向b端滑动C．若油箱内油面上升时，则滑杆向a端滑动D．电流表的读数随油箱内油面的下降而变小2.（2020·石家庄一模）如图所示，电池组由两节新的干电池串联组成，闭合开关S，R1两端的电压为1 V，那么图中电压表的示数为（）A．1 V B．2 V C．3 V D．4 V3.如图甲所示电路中，当闭合开关后，两个电压表指针偏转均为图乙所示，则灯泡L1和L2两端的电压分别为（）A．1.7 V 6.8 V B．6.8 V 1.7 VC．1.7 V8.5 V D．8.5 V 1.7 V4.如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装置；乙为电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动。

若顺时针旋转旋钮时灯泡发光变亮，则需将（选填“a和b”“a和c”或“b和c”）接线柱接入电路。

关于电位器上电阻丝的材料，应该选用（选填“铜丝”或“镍铬合金丝”）。

5.（2020·石家庄十八县联考）关于导体电阻，下列说法正确的是（）A．铜导线的电阻比铁导线的电阻小B．导体两端的电压为零时，导体的电阻为零C．只增加导体的横截面积，导体的电阻增大D．导体的电阻越小，表示导体对电流的阻碍作用越小6.（2020·邵阳中考）如图所示，当滑动变阻器的滑片P向左移动时，能使电路中的电阻变小的接法是（）A BC D7.如图所示，小李在探究“串联电路的电压特点”时，将L1、L2两盏灯泡串联起来，按如图所示的电路图连接电路。

（1）如图所示，连接电路时，至少需要根导线。

（2）闭合开关，用电压表测L1两端的电压，发现电压表示数为零，则电路的故障可能是。

（3）排除故障后，小李测出AB、BC、AC间的电压并记录在表格中，小李分析实验数据后得出：①串联电路电源两端电压等于各用电器两端电压之和；②串联电路中，各部分电路两端电压相等。

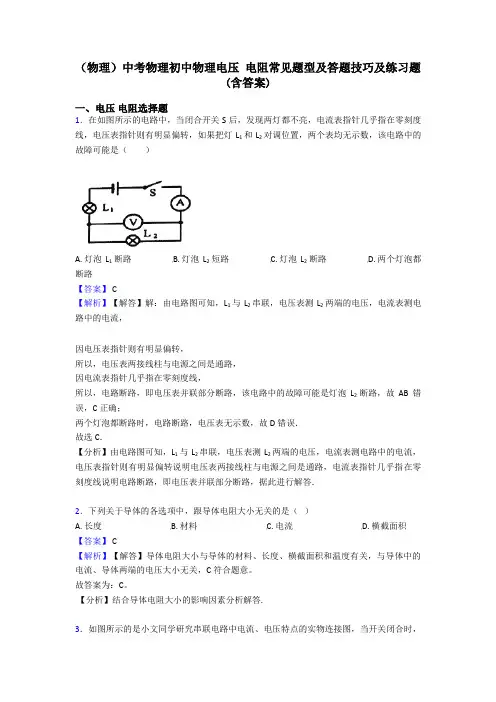

（物理）中考物理初中物理电压电阻常见题型及答题技巧及练习题(含答案)一、电压电阻选择题1．在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表指针几乎指在零刻度线，电压表指针则有明显偏转，如果把灯L1和L2对调位置，两个表均无示数，该电路中的故障可能是（）A. 灯泡L1断路B. 灯泡L2短路C. 灯泡L2断路D. 两个灯泡都断路【答案】 C【解析】【解答】解：由电路图可知，L1与L2串联，电压表测L2两端的电压，电流表测电路中的电流，因电压表指针则有明显偏转，所以，电压表两接线柱与电源之间是通路，因电流表指针几乎指在零刻度线，所以，电路断路，即电压表并联部分断路，该电路中的故障可能是灯泡L2断路，故AB错误，C正确；两个灯泡都断路时，电路断路，电压表无示数，故D错误．故选C．【分析】由电路图可知，L1与L2串联，电压表测L2两端的电压，电流表测电路中的电流，电压表指针则有明显偏转说明电压表两接线柱与电源之间是通路，电流表指针几乎指在零刻度线说明电路断路，即电压表并联部分断路，据此进行解答．2．下列关于导体的各选项中，跟导体电阻大小无关的是（）A. 长度B. 材料C. 电流D. 横截面积【答案】 C【解析】【解答】导体电阻大小与导体的材料、长度、横截面积和温度有关，与导体中的电流、导体两端的电压大小无关，C符合题意。

故答案为：C。

【分析】结合导体电阻大小的影响因素分析解答.3．如图所示的是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，这时电流表和电压表均有读数.则故障原因可能是（）A. L1断路B. L1短路C. L2短路D. L2断路【答案】C【解析】【解答】（1）首先分析电路的连接方式为灯泡L1和L2串联，电流表测电路电流，电压表测量灯L1的电压。

（2）根据灯泡的亮度变化和电流表、电压表示数的情况分析电路的故障.串联电路中一灯亮一灯不亮，则可能不亮的灯泡短路了，即L2短路，电流表有示数，说明电路故障不可能是断路，电压表有示数，说明电压表所测部分没有短路，综合判断，所以是L2短路，C符合题意.故答案为：C.【分析】当电路中有电流且存在故障时是短路，电压表有示数，则是电压表没测量的位置短路。

初三九年级物理物理中考物理电学实验(Word版含解析)一、电压电阻中考物理电学实验1．热敏电阻的阻值会随温度的改变而改变。

小张同学用如图甲所示的电路来探究热敏电阻R T的阻值与温度的关系。

已知M为控温器，电源电压未知但恒定不变，R为电阻箱（一种可以改变并读出阻值的变阻器）。

因实验器材的限制，利用该电路无法直接测出热敏电阻的阻值，聪明的小张进行了如下操作：①根据图甲连接电路，闭合开关前，将电阻箱的阻值调到足够大；②控制控温器中液体温度为10℃，闭合开关，调节电阻箱的阻值，使电流表的示数达到某数值，记录此时电阻箱的阻值为26Ω；③依次改变控温器中的液体温度，同时……，得到相关数据记录如下表所示。

分析并回答下列问题：（1）步骤③中“……”部分的操作是____。

（2）从表中可以得出结论：在一定温度范围，_____。

（3）在科技创新活动中，小张用该热敏电阻和电压表制成了一支指针式温度计（电路图如图乙所示，电压表未接入），它可以直接在电压表刻度盘上读出相应温度。

闭合开关后，小华发现电流表有示数，将电压表依次并在各接线柱之间发现ab间无示数，接ac、bc间有示数，此时电路中的故障是____。

小华重新正确连接电路后，若想要电压表的读数随温度的升高而增大，则应在原理图乙中_____两端接入电压表。

A．a、b B．b、c C．a、c2．软硬程度不同的铅笔其用途不同例如6B软铅笔用来作画，软硬适中的HB铅笔用来写字，6H硬铅笔用来制图。

已经知道铅笔芯的电阻大小与其长度、横截面积有关。

小明有5cm和15cm的6H、HB、6B的铅笔芯若干，用如图所示的方案探究铅笔芯的电阻大小与其硬度是否有关。

(1)实验中小明通过______反映铅笔芯电阻的大小。

(2)应选用______cm的铅笔芯做实验更好一些(3)实验中更换不同硬度的铅笔芯，发现灯泡亮度几乎不变可能是铅笔芯的电阻差别比较小；改进的措施是:在电路中串联一个______。

最新中考物理电压电阻（word）一、电压电阻选择题1．如图所示．物体M在水平导轨上平移时．带动滑动变阻器的滑片P移动，通过电压表显示的数据，可反映出物体移动距离的大小．下列说法正确的是（）A. 物体M不动时，电流表、电压表都没有示数B. 物体M不动时．电流表有示数，电压表没有示数C. 物体M向右移动时．电流表、电压表示数都增大D. 物休M向右移动时，电流表示数不变，电压表示数增大【答案】D【解析】【分析】分析电路图可知，电阻R全连入电路，滑片P左右移动时，不能改变电路中的电流，电流表有示数且不变；物休M向右移动时，AP之间的电阻增大，分压增大，电压表的示数将增大．【解答】如图，（1）当物体不动时，R连入电路，电流表有示数；AP间有分压，电压表有示数，所以AB 都错（2）当物体M向右移动时，不能改变电路中的电流，电流表有示数且不变；AP间电阻增大，分压增大，电压表的示数增大，所以C错、D对．故选D．【点评】本题理解滑片P左右移动时不能起到变阻作用是关键。

2．在如图所示的电路中，电源电压保持不变，电阻R1、R2出现故障，闭合电键S前后，只有两个电表的示数不变，则（）A. 电压表V的示数不变，R1断路B. 电压表V的示数不变，R1短路C. 电流表A1的示数不变，R2断路D. 电流表A2的示数不变，R2短路【答案】 C【解析】【解答】解：由电路图可知，闭合开关前，只有电阻R2接入电路；开关S闭合后，如果电路无故障，两电阻并联，电压表测电源的电压，示数不变；电流表A2测干路电路，电流表A1测R2支路的电流，则电流表A1的示数不变，电流表A2的示数变大；若电阻R1、R2出现故障，且只有两个电表的示数不变，则有：A、电阻R1断路，R2正常，闭合开关S后，电压表示数不变，电流表A1示数不变，电流表A2示数不变，A不符合题意；B、电阻R1短路，R2正常，闭合开关S后，造成电源短路，电压表和电流表A1无示数，电流表A2示数变大，会烧坏电源和电流表A2， B不符合题意；C、电阻R2断路，R1正常，闭合开关S后，电压表示数不变，电流表A1无示数、不变，电流表A2示数变大，C符合题意；D、电阻R2短路，R1正常，闭合开关S后，电源短路，三个电表都无示数，D不符合题意．故答案为：C．【分析】根据电路的并联分析，电压表示数不变，再根据两个电流表会有一个变化，分析电路的故障的位置.3．如图所示，当开关S闭合后，电压表V2示数为10 V，电压表V1示数为8 V，若电源电压为15 V，则灯L2两端电压为（）A. 2 VB. 3 VC. 5 VD. 7 V【答案】 B【解析】【解答】根据电路图，电压表V1测量L1和L2，电压表V2测量L2和L3，则L3的电压为15V-10V=5V，L2的电压为8V-5V=3V，B符合题意。

中考物理真题-专题13 电路、电流、电压、电阻【跨学科实践】1．（2024·青海）在火箭与导弹领域，手工制造固体燃料依然十分重要，火药雕刻技术也直接决定了一个国家武器装备的国防实力。

首先它对精度的要求极高，又因为固体燃料极其敏感，静电、不合理的摩擦，甚至刀具触碰到金属壳等都能导致其燃爆。

以徐立平为代表的“大国工匠”以精湛的火药雕刻技术让一件件大国重器华丽绽放。

结合以上材料，下列措施中能有效防止静电的是（）①刀具触碰到金属壳①佩戴防静电腕带①触摸导静电棒释放静电①必须穿防静电服A．①①①B．①①①C．①①①D．①①①【结合生活实际】2．（2024·山东潍坊）共享电动助力单车极大方便人们的出行。

如图为某助力单车，使用前先摇晃车把检查电量，此时开关1S闭合，只有电量指示灯1L亮起；确认电量充足后扫码开锁，此时开关2S闭合，日间行车灯2L亮起，电动机M启动，且日间行车灯2L损坏时电动机M可正常工作；助力单车在规定区域内，开关3S始终处于闭合状态，如果驶离规定区域，开关3S自动断开，电动机M、行车灯2L均无法工作，指示灯1L可正常工作。

下列电路设计符合要求的是（）A．B．C．D．考点1 两种电荷1．（2024·江苏常州）壁画所处的环境相对封闭、幽暗、潮湿，易滋生微生物，导致壁画受损。

为此，中国航天科技集团研制出机器人，机器人高速喷射带负电的粒子杀灭微生物，从而保护壁画。

该粒子可能是（）A．电子B．原子核C．质子D．中子2．（2024·北京）下列物品中，通常情况下属于导体的是（）A．陶瓷杯B．橡皮C．钢尺D．塑料水瓶3．（2024·江苏常州）西安交通大学研究团队研制出一种新型陶瓷材料，弹性好、韧性好（不易断裂）、绝缘性好、隔热性好、耐高温．这种材料不宜用来制作（）A．沙发垫B．电工手套C．消防服D．炒菜锅4．（2024·山东济宁）在学习交流活动中，小明收集了一些观点：①人站在平面镜前，当走近平面镜时，他的像变大；①重力为5N的水能浮起重力为10N的物体；①力臂等于支点到力的作用点的距离；①海拔高度越高的地方，大气压强越大；①两物体相互摩擦，失去电子的物体带正电；①内燃机在做功冲程中将内能转化为机械能。

第十六章 电压 电阻一、电压1、电压的作用 电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。

电源是提供电压的装置。

注：说电压时，要说“xxx”两端的电压，说电流时，要说通过“xxx”的电流。

2、电压用字母U 表示。

电压的单位 ①国际制单位的主单位：伏特（ V ）② 常用单位：千伏（kV ）、毫伏（ mV ）、微伏（μV ）③ 换算关系：1Kv ＝1000V 1V ＝1000 mV 1 mV ＝1000μV④ 记住一些电压值：① 1节干电池的电压1.5伏； ②1节铅蓄电池电压是2伏；③家庭照明电压为220伏； ④安全电压是：不高于36伏；3．测量电压的仪表是：电压表，符号： 它的使用规则是：①电压表要并联在电路中；②要使电流从电压表的正接线柱流进，负接线柱流出。

③被测电压不要超过电压表的量程，预先不知道被测电压的大约值时，先用大量程试触。

4．实验室中常用的电压表有两个量程：①0～3伏，每小格表示的电压值是0.1伏；②0～15伏，每小格表示的电压值是0.5伏。

5、电流表、电压表的比较：电流表 电压表 异 符 号连 接串联 并联 直接连接电源不能 能 量 程0-0.6A 0-3A 0-3V 0-15V 每大格0.2A 1A 1V 5V 每小格0.02A 0.1A 0.1V 0.5V 内 阻很小，几乎为零 相当于导线 很大 相当于开路 同 调零；读数时看清量程和每大（小）格；电流都要从正接线柱流入，负接线柱流出；不能超过最大测量值。

二、串、并联电路的电压规律1、串联电路的电压规律：串联电路两端的总电压等于各部分电路两端电压之和。

公式：U ＝U 1+U 22、并联电路的电压规律：并联电路各支路两端的电压相等。

公式：U ＝U 1=U 2三、电阻1、电阻➢ 定义：导体对电流阻碍作用的大小叫做电阻➢ 电阻的符号:R; 电阻在电路图中的符号 。

➢ 单位：国际单位：欧姆（Ω）。

常用单位：千欧（ΚΩ）、兆欧（МΩ）。

中考物理知识点专题总结—电压和电阻（考前必看）一、思维导图二、知识点总结知识点一：电压1.什么是电压（1）电压作用是使电路中的自由电荷定向移动，形成电流；电源是提供电压的装置。

（2）电路中获得持续电流的条件：①电路中有电源（或电路两端有电压）；①电路是通路。

注：说电压时，要说“某电路或AB”两端的电压（如图（1）所示，1、2两端电压或者2、3两端电压）；说电流时，要说通过“某电阻、某支路或某元件（如图（1），通过电池的电流或者通过电阻R1的电流）”的电流。

2.电压的单位：在国际单位制中，电压单位是伏特（简称为伏，符号是V）；电压常用单位还有：千伏（kV）、毫伏（mV）、微伏（μV）。

换算关系：1kV＝1000V，1V＝1000mV，1mV＝1000μV。

（2）生活中常见电压值：一节干电池1.5V，一节蓄电池2V，家庭用电电压220V，安全电压不高于36V。

图（1）常见电路图（2）电流表图（3）电压表知识点二：电压的测量1.电压测量（如图（3）所示）：（1）测量仪器：电压表，符号是○V；（2）读数时，看清接线柱上标的量程（3V、15V两个量程）、分度值（3V 量程分度值是0.1V,15V路程分度值是0.5V）；（3）使用规则：①电压表要并联在电路中；①电流从电压表的“正接线柱”流入，“负接线柱”流出，否则指针会反偏。

①被测电压不要超过电压表的最大量程。

注意：①被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的指针还会被打弯，甚至烧坏电压表。

①选择量程：实验室用电压表有两个量程，0～3V和0～15V。

测量时，先选大量程，若被测电压在3V～15V可测量；若被测电压小于3V则换用小的量程，若被测电压大于15V则换用更大量程的电压表。

要点诠释：（1）能估测被测电压大小的，根据估测值选择合适的量程；（2）不能估测电压大小的，要用最大量程，用试触法来选择合适的量程；2.电流表、电压表的比较：见表（1）。

第14讲—电压，电阻2023年中考物理一轮复习讲练测一、思维导图二、考点精讲考点1 电压1. 电压：电压使电路中自由电荷定向移动形成电流，电源是提供电压的装置。

电压的符号是U，单位为伏特（伏，V）。

比伏特大的有千伏（kV），比伏特小的有毫伏（mV），1 kV＝103 V，1V＝103mV，1 kV＝106 mV要在一段电路中产生电流，它的两端就要有电压。

注意：先有电压，再有电流。

2. 电压表：（1）测量电路两端电压的仪表叫电压表，符号为○V，其内阻很大，接入电路上相当于开路。

（2）电压表的示数：在05倍。

* 部分电流表的三个接线柱是“+”、“3”和“15”。

这时“3”和“15”是负接线柱，电流要从“+”流入，再从“3”和“15”流出。

（3）正确使用电压表的规则：①电压表必须和被测的用电器并联。

如果与被测用电器串联，会因为电压表内阻很大，此段电路开路而无法测此用电器两段的电压。

如果被测用电器在支路上，这时电压表测的是其他支路两端的电压；如果被测用电器在干路上，则整个电路便成开路了，这时电压表测的是电源电压。

②“+”“－”接线柱的接法要正确，必须使电流从“＋”接线柱流进电压表，从“－”接线柱流出来。

否则电压表的指针会反向偏转。

③被测电压不能超过电压表量程。

若不能预先估计待测电压的大小时，应选用最大量程进行试触。

若被测电压超过电压表的量程将使指针转出刻度范围把指针打弯或把电压表烧坏。

若指针偏转超过最大值则应断开开关检查；如果指针偏转幅度太小（小于3V），会影响读数的准确性，应选用小量程档。

④电压表的两个接线柱可以直接连到电源的两极上，此时测得的是电源的电压值。

使用电表前，如果指针不指零，可调整中央调零螺旋使指针调零。

（4）常见的电压：家庭电路电压—220V对人体安全的电压—不高于36V一节干电池的电压—1.5V每节铅蓄电池电压—2V3. 电池组电压特点：（1）串联电池组的电压等于每节电池电压之和；（2）并联电池组的电压跟每节电池的电压相等。
