中考物理电压和电阻

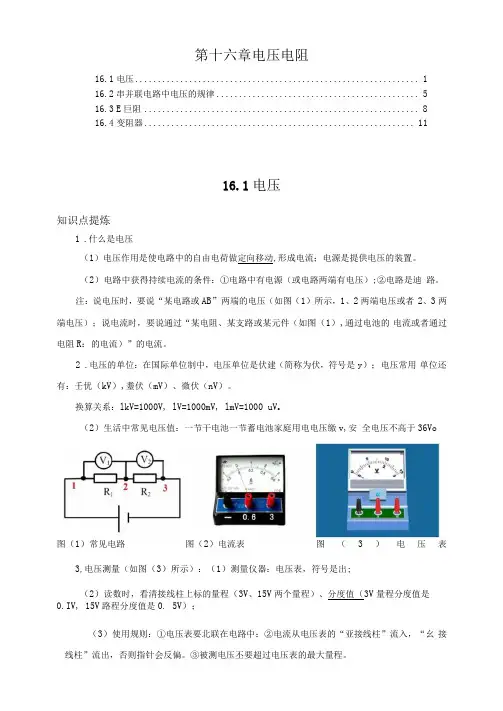

第十六章电压电阻16.1电压 (1)16.2串并联电路中电压的规律 (5)16.3E巨阻 (8)16.4变阻器 (11)16.1电压知识点提炼1.什么是电压（1）电压作用是使电路中的自由电荷做定向移动,形成电流；电源是提供电压的装置。

（2）电路中获得持续电流的条件：①电路中有电源（或电路两端有电压）;②电路是迪路。

注：说电压时，要说“某电路或AB”两端的电压（如图（1）所示，1、2两端电压或者2、3两端电压）；说电流时，要说通过“某电阻、某支路或某元件（如图（1）,通过电池的电流或者通过电阻R：的电流）”的电流。

2.电压的单位：在国际单位制中，电压单位是伏建（简称为伏，符号是y）；电压常用单位还有：壬优（kV）,耋伏（mV）、微伏（nV）。

换算关系：lkV=1000V, lV=1000mV, lmV=1000 uV o（2）生活中常见电压值：一节干电池一节蓄电池家庭用电电压缴v,安全电压不高于36Vo图（1）常见电路图（2）电流表图（3）电压表3,电压测量（如图（3）所示）：（1）测量仪器：电压表，符号是出;（2）读数时，看清接线柱上标的量程（3V、15V两个量程）、分度值（3V量程分度值是0.IV, 15V路程分度值是0. 5V）；（3）使用规则：①电压表要北联在电路中：②电流从电压表的“亚接线柱”流入，“幺接线柱”流出，否则指针会反偏。

③被测电压丕要超过电压表的最大量程。

注意：①被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的指针还会被打弯，甚至烧如电压表。

②选择量程：实验室用电压表有西个量程，0〜3V和0~15V0测量时，先选大量程，若被测电压在3V〜15V即可测量：若被测电压小于3V则换用小的量程，若被测电压大于15V 则换用更大量程的电压表。

4.电流表、电压表的比较：见表（1）。

表（1）电流表与电压表比较5.利用电流表、电压表判断电路故障:（1）电流表示数正常而电压表无示数，则故障原因可能是：①电压表损坏；②电压表接触不良：③与电压表并联的用电器短路。

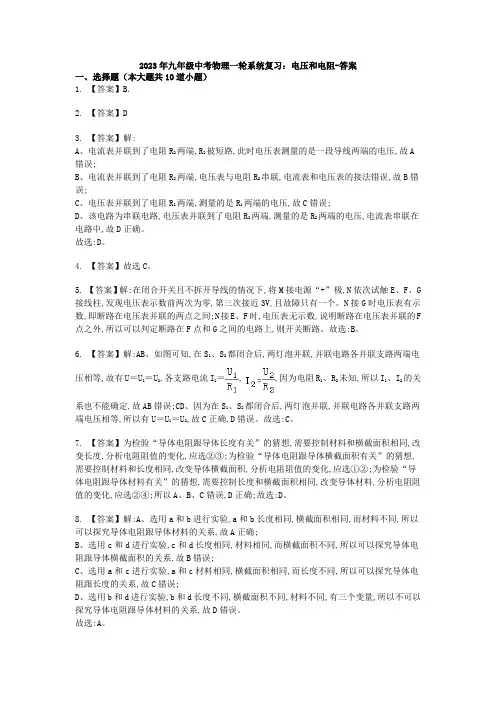

2023年九年级中考物理一轮系统复习：电压和电阻-答案一、选择题（本大题共10道小题）1. 【答案】B.2. 【答案】D3. 【答案】解:A、电流表并联到了电阻R2两端,R2被短路,此时电压表测量的是一段导线两端的电压,故A 错误;B、电流表并联到了电阻R2两端,电压表与电阻R2串联,电流表和电压表的接法错误,故B错误;C、电压表并联到了电阻R1两端,测量的是R1两端的电压,故C错误;D、该电路为串联电路,电压表并联到了电阻R2两端,测量的是R2两端的电压,电流表串联在电路中,故D正确。

故选:D。

4. 【答案】故选C。

5. 【答案】解:在闭合开关且不拆开导线的情况下,将M接电源“+”极,N依次试触E、F、G 接线柱,发现电压表示数前两次为零,第三次接近3V,且故障只有一个。

N接G时电压表有示数,即断路在电压表并联的两点之间;N接E、F时,电压表无示数,说明断路在电压表并联的F 点之外,所以可以判定断路在F点和G之间的电路上,则开关断路。

故选:B。

6. 【答案】解:AB、如图可知,在S1、S2都闭合后,两灯泡并联,并联电路各并联支路两端电压相等,故有U＝U1＝U2,各支路电流I1＝,,因为电阻R1、R2未知,所以I1、I2的关系也不能确定,故AB错误;CD、因为在S1、S2都闭合后,两灯泡并联,并联电路各并联支路两端电压相等,所以有U＝U1＝U2,故C正确,D错误。

故选:C。

7. 【答案】为检验“导体电阻跟导体长度有关”的猜想,需要控制材料和横截面积相同,改变长度,分析电阻阻值的变化,应选②③;为检验“导体电阻跟导体横截面积有关”的猜想,需要控制材料和长度相同,改变导体横截面积,分析电阻阻值的变化,应选①②;为检验“导体电阻跟导体材料有关”的猜想,需要控制长度和横截面积相同,改变导体材料,分析电阻阻值的变化,应选②④;所以A、B、C错误,D正确;故选:D。

8. 【答案】解:A、选用a和b进行实验,a和b长度相同,横截面积相同,而材料不同,所以可以探究导体电阻跟导体材料的关系,故A正确;B、选用c和d进行实验,c和d长度相同,材料相同,而横截面积不同,所以可以探究导体电阻跟导体横截面积的关系,故B错误;C、选用a和c进行实验,a和c材料相同,横截面积相同,而长度不同,所以可以探究导体电阻跟长度的关系,故C错误;D、选用b和d进行实验,b和d长度不同,横截面积不同,材料不同,有三个变量,所以不可以探究导体电阻跟导体材料的关系,故D错误。

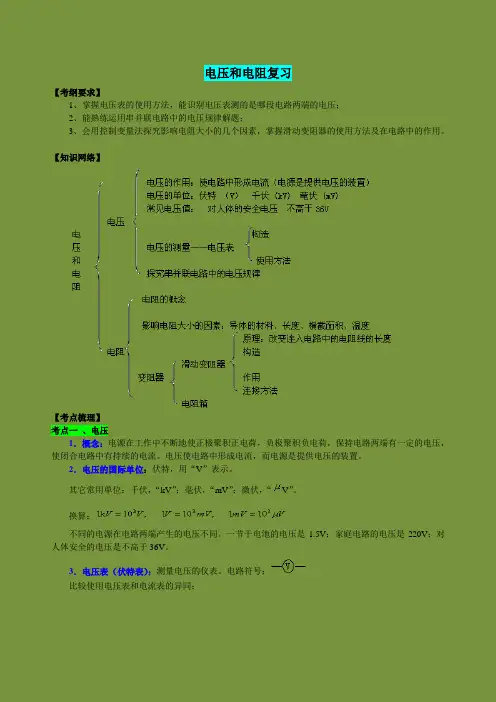

电压和电阻复习【考纲要求】1、掌握电压表的使用方法，能识别电压表测的是哪段电路两端的电压；2、能熟练运用串并联电路中的电压规律解题；3、会用控制变量法探究影响电阻大小的几个因素，掌握滑动变阻器的使用方法及在电路中的作用。

【知识网络】【考点梳理】考点一、电压1．概念：电源在工作中不断地使正极聚积正电荷，负极聚积负电荷，保持电路两端有一定的电压，使闭合电路中有持续的电流。

电压使电路中形成电流，而电源是提供电压的装置。

2．电压的国际单位：伏特，用“V”表示。

其它常用单位：千伏，“kV”；毫伏，“mV”；微伏，“V”。

换算：不同的电源在电路两端产生的电压不同。

一节干电池的电压是1.5V；家庭电路的电压是220V；对人体安全的电压是不高于36V。

3．电压表（伏特表）：测量电压的仪表。

电路符号：比较使用电压表和电流表的异同：因为电压表本身对电流的阻碍很大，所以把它并联在电路上时，几乎不起分流作用，对被测电路的影响很小，原被测电路两端的电压不至于有明显改变。

如果把电压表串联在被测电路中，由于电压表对电流的阻碍很大，会使原来的电路无法正常工作。

4．串、并联电路中电压的特点：（1）串联电路两端的总电压等于各串联导体两端电压之和，即U总=U I+U2+……+U n。

（2）串联电池组（同一型号电池）的电压等于各节电池电压之和，如四个干电池串联：电池组电压。

（3）并联电路中各支路两端电压都相等，且等于并联电路两端总电压，即：U总=U I=U2=……=U n。

（4）并联电池组的电压跟每节电池的电压相等。

考点二、电阻1、定义：导体对电流的阻碍作用叫电阻，用字母R来表示，在电路中的符号是。

2、单位：在国际单位制中，电阻的单位是欧姆，常用的单位还有千欧(kΩ)、兆欧(MΩ)。

3、决定电阻大小的因素导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积还受到温度的影响。

材料、长度都相同时，横截面积越大电阻越小；多数导体的电阻随温度的升高而增大（例如灯丝），少数物体的电阻随温度的升高而减小(例如玻璃)。

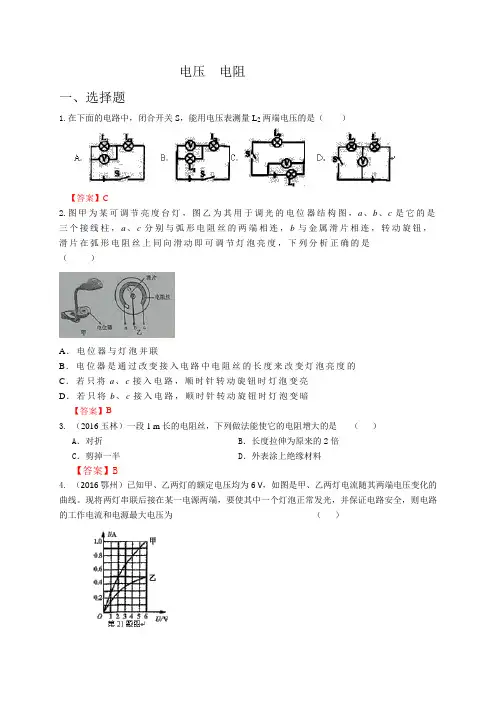

电压电阻一、选择题1.在下面的电路中，闭合开关S，能用电压表测量L2两端电压的是（）【答案】C2.图甲为某可调节亮度台灯，图乙为其用于调光的电位器结构图，a、b、c是它的是三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是（）A．电位器与灯泡并联B．电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的C．若只将a、c接入电路，顺时针转动旋钮时灯泡变亮D．若只将b、c接入电路，顺时针转动旋钮时灯泡变暗【答案】B3.（2016玉林）一段1 m长的电阻丝，下列做法能使它的电阻增大的是（）A．对折B．长度拉伸为原来的2倍C．剪掉一半D．外表涂上绝缘材料【答案】B4.（2016鄂州）已知甲、乙两灯的额定电压均为6 V，如图是甲、乙两灯电流随其两端电压变化的曲线。

现将两灯串联后接在某一电源两端，要使其中一个灯泡正常发光，并保证电路安全，则电路的工作电流和电源最大电压为（）A．0.5 A 12 VB．1.5 A 12 VC．1.5 A 8 VD．0.5 A 8 V【答案】D5.（2016自贡）为节约用电，小明总是随手关掉家中暂时不使用的家用电器，每多关闭一个家用电器，家庭电路里变大的物理量是（） A．总电阻 B．总电流 C．总功率D．无法判断答案：A6.（2016台州）在番茄上相隔一定距离分别插入铜片和锌片，即为番茄电池。

将铜片、锌片与电压表相连，如图所示。

下列说法正确的是（）A．锌电极是番茄电池的正极B．番茄电池可将化学能转化为电能C．番茄电池形成通路后，电子将从铜电极流出D．将电压表直接接在该番茄电池上，会损坏电压表答案：B7.（2016成都）下列因素中，对导体电阻大小有决定作用的是（）A．导体是否接入电路B．导体两端的电压C．通过导体的电流D．导体的长度答案：D8.（2016天津）将一根金属导线均匀拉长后，其电阻（）A.变大B.变小C.不变D.无法判断答案：A9.（2016枣庄）某学习小组在一次实验中利用电压表和电流表测量出了多组数据，并记录如表中，请根据表中给出的数据，分析判断出他们实验时所使用的电路图可能是（）I/A 0.20 0.30 0.40 0.44 0.50 0.54答案：D10.（2016黔东南）下列科学方法中，叙述错误．．的是（）A．两个5Ω的电阻串联与一个10Ω的电阻效果相同，运用了转换法B．根据增大摩擦力的方法想到减小摩擦力的方法，运用了逆向思维法C．探究杠杆平衡条件，运用了归纳法D．在学习电压时，常对照水压来理解电压，运用了类比法【答案】A11. （2016绥化）如图所示，关于电流表和电压表的使用方法中正确的是 ( )【答案】A12.（2016三明）小明的奶奶有随手关灯的好习惯。

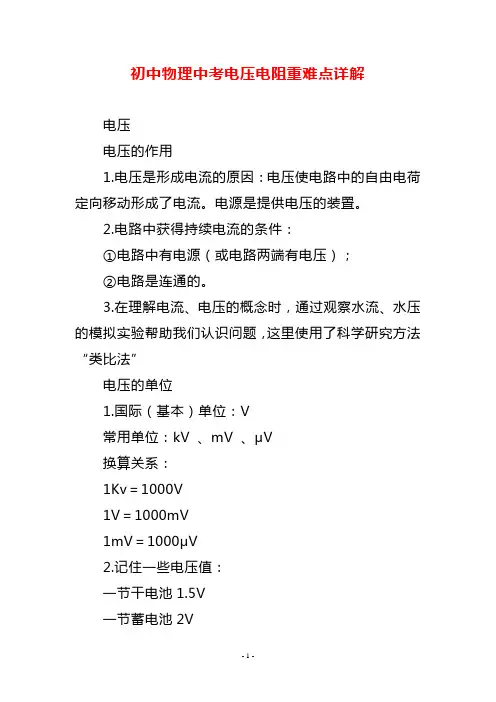

初中物理中考电压电阻重难点详解电压电压的作用1.电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。

电源是提供电压的装置。

2.电路中获得持续电流的条件：①电路中有电源（或电路两端有电压）；②电路是连通的。

3.在理解电流、电压的概念时，通过观察水流、水压的模拟实验帮助我们认识问题，这里使用了科学研究方法“类比法”电压的单位1.国际（基本）单位：V常用单位：kV 、mV 、μV换算关系：1Kv＝1000V1V＝1000mV1mV＝1000μV2.记住一些电压值：一节干电池1.5V一节蓄电池2V家庭电压220V对人体安全电压不高于36V3.电池组串联：U=U1+U2+U3；电池组并联：U=U1=U2=U3；2节干电池串联是 3 V，2节干电池并联是 1.5 V。

电压测量仪器：电压表符号：2.读数时，应先看量程，再看分度值，最后读数。

3.使用规则：①电压表应与被测用电器并联。

②电压表介入电路时，应使电流从电压表的“正接线柱”流入，从“负接线柱”流出。

否则指针会反偏。

③被测电压不要超过电压表的量程。

④量程范围内，电压表可直接接到电源两极上，测电源电压。

⑤在预先不能预测被侧电压值时，应先进行试触。

Ⅰ危害：被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的指针还会被打弯甚至烧坏电压表。

Ⅱ选择量程：实验室用电压表有两个量程，0～3V和0～15V。

测量时，先选大量程，进行试触，若被测电压在3V～15V可测量，若被测电压小于3V则换用小的量程，若被测电压大于15V则换用更大量程的电压表。

电流表、电压表的比较利用电流表、电压表判断电路故障1.电流表示数正常而电压表无示数“电流表示数正常”表明主电路为通路，“电压表无示数”表明无电流通过电压表。

则故障原因可能是：①电压表损坏；②电压表接触不良；③与电压表并联的用电器短路。

2.电压表有示数而电流表无示数“电压表有示数”表明电路中有电流通过电压表，“电流表无示数”说明没有或几乎没有电流流过电流表，则故障原因可能是：①电流表短路；②或电压表并联的用电器开路，此时电流表所在电路中串联了大电阻（电压表内阻）使电流太小，电流表无明显示数。

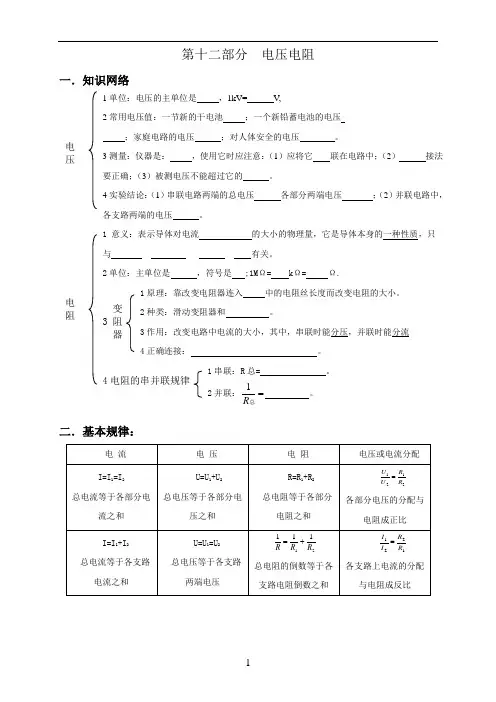

第十二部分 电压电阻一．知识网络二．基本规律：电压 1单位：电压的主单位是 ，1kV= V, 2常用电压值：一节新的干电池 ；一个新铅蓄电池的电压 ；家庭电路的电压 ；对人体安全的电压 。

3测量：仪器是： ，使用它时应注意：（1）应将它 联在电路中；（2） 接法要正确；（3）被测电压不能超过它的 。

4实验结论：（1）串联电路两端的总电压 各部分两端电压 ；（2）并联电路中，各支路两端的电压 。

电阻 1意义：表示导体对电流 的大小的物理量，它是导体本身的一种性质，只与 有关。

2单位：主单位是 ，符号是 ;1M Ω= k Ω= Ω. 变3 阻器1原理：靠改变电阻器连入 中的电阻丝长度而改变电阻的大小。

2种类：滑动变阻器和 。

3作用：改变电路中电流的大小，其中，串联时能分压，并联时能分流 4正确连接： 。

4电阻的串并联规律 1串联：R 总= 。

2并联：=总R 1 。

图6-2S 三．练习1．国际上用字母________表示电压，电压的单位是________，符号是________，一节干电池的电压是________，一节铅蓄电池的电压是________。

2．如图6-1所示，两只电压表所用的量程不明，但已知电压表V 1的示数比电压表V 2的示数要小一些，则V 1所用的量程是 V ，其示数为 V ； V 2所用的量程是 V ，其示数为 V .3．测量电路两端电压的仪表叫________，电路中的符号是________，要测量某部分电路两端的电压，必须把它跟这部分电路________起来，并使电流从________接线柱流入，从________接线柱流出，还要注意被测电压不得超过它的________。

4．学校实验室里常用的电压表有 个接线柱， 个量程，一个量程是 V ，分度值是 ；另一个量程是 V ，分度值是 。

5．学生喜爱的便携式单放机通常需要的电压为 6V ，它需要__ _节干电池___ 联使用，对人体安全的电压不高于__ V ，我国家庭电路的电压为__ V6．下列有关电压的说法中，正确的是（ ）A.某电路中有电流，它的两端不一定有电压B.某电路两端有电压，电路中一定有电流C.自然界中，有的动物本身就可以产生电压，用来自卫D.电源是提供电压的装置，不同的电源提供的电压一定是不相同的7．《深圳商报》2004年3月11日报道：近日一种新型太阳能公共卫生间落户北京东郊民巷，该卫生间的能源全部由位于顶部的太阳能电池板提供，它还能将多余的能量储存在蓄电池里。

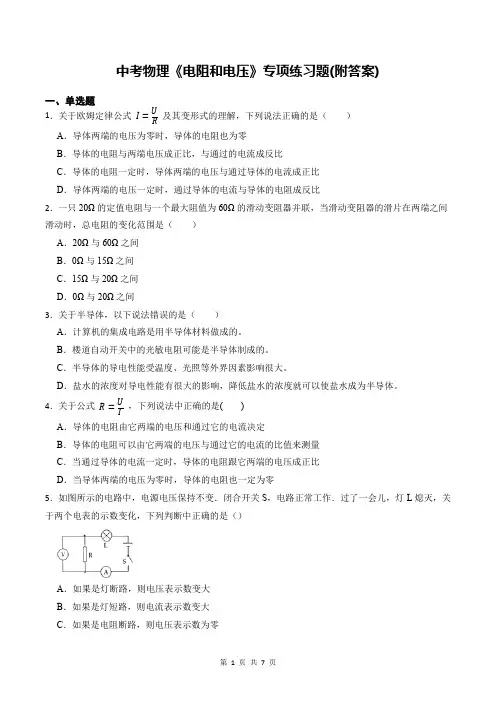

中考物理《电阻和电压》专项练习题(附答案) 一、单选题1．关于欧姆定律公式I=UR及其变形式的理解，下列说法正确的是（）A．导体两端的电压为零时，导体的电阻也为零B．导体的电阻与两端电压成正比，与通过的电流成反比C．导体的电阻一定时，导体两端的电压与通过导体的电流成正比D．导体两端的电压一定时，通过导体的电流与导体的电阻成反比2．一只20Ω的定值电阻与一个最大阻值为60Ω的滑动变阻器并联，当滑动变阻器的滑片在两端之间滑动时，总电阻的变化范围是（）A．20Ω与60Ω之间B．0Ω与15Ω之间C．15Ω与20Ω之间D．0Ω与20Ω之间3．关于半导体，以下说法错误的是（）A．计算机的集成电路是用半导体材料做成的。

B．楼道自动开关中的光敏电阻可能是半导体制成的。

C．半导体的导电性能受温度、光照等外界因素影响很大。

D．盐水的浓度对导电性能有很大的影响，降低盐水的浓度就可以使盐水成为半导体。

4．关于公式R=UI，下列说法中正确的是()A．导体的电阻由它两端的电压和通过它的电流决定B．导体的电阻可以由它两端的电压与通过它的电流的比值来测量C．当通过导体的电流一定时，导体的电阻跟它两端的电压成正比D．当导体两端的电压为零时，导体的电阻也一定为零5．如图所示的电路中，电源电压保持不变．闭合开关S，电路正常工作．过了一会儿，灯L熄灭，关于两个电表的示数变化，下列判断中正确的是（）A．如果是灯断路，则电压表示数变大B．如果是灯短路，则电流表示数变大C．如果是电阻断路，则电压表示数为零D．可能是电阻R断路，则电流表示数变大6．一段导线的电阻是4Ω，将它对折后接入电路中，则对折后的电阻()A．大于4ΩB．小于ΩC．等于4ΩD．无法判断7．如图所示的电路，元件均完好无损，但开关S1、S2同时闭合时，灯L2亮L1不亮，由此可知电路故障的原因可能是（）A．导线的绝缘层夹到S1的接线柱内，S1接触不良B．导线的绝缘层夹到S2的绝缘柱内，S2接触不良C．电源的两极跟导线接触不良D．灯L2的灯座两接线柱被短路8．如图甲电路，电源电压保持不变。

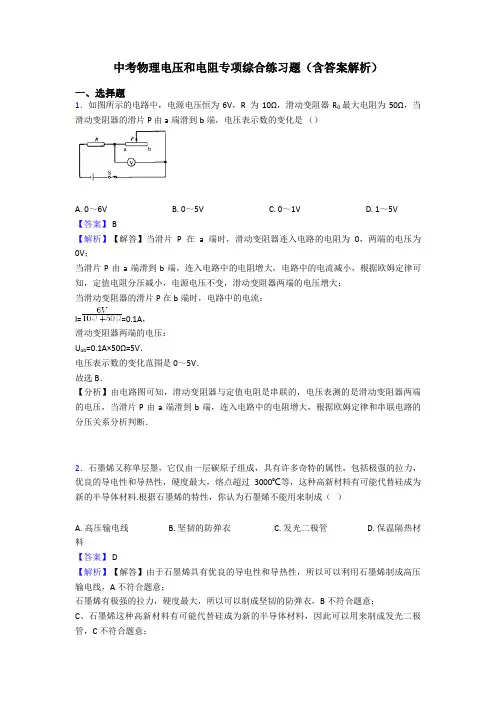

中考物理电压和电阻专项综合练习题（含答案解析）一、选择题1．如图所示的电路中，电源电压恒为6V，R 为10Ω，滑动变阻器R0最大电阻为50Ω，当滑动变阻器的滑片P 由a端滑到b端，电压表示数的变化是（）A. 0～6VB. 0～5VC. 0～1VD. 1～5V【答案】 B【解析】【解答】当滑片P在a端时，滑动变阻器连入电路的电阻为0，两端的电压为0V；当滑片P由a端滑到b端，连入电路中的电阻增大，电路中的电流减小，根据欧姆定律可知，定值电阻分压减小，电源电压不变，滑动变阻器两端的电压增大；当滑动变阻器的滑片P在b端时，电路中的电流：I==0.1A，滑动变阻器两端的电压：U ab=0.1A×50Ω=5V．电压表示数的变化范围是0～5V．故选B．【分析】由电路图可知，滑动变阻器与定值电阻是串联的，电压表测的是滑动变阻器两端的电压，当滑片P由a端滑到b端，连入电路中的电阻增大，根据欧姆定律和串联电路的分压关系分析判断．2．石墨烯又称单层墨，它仅由一层碳原子组成，具有许多奇特的属性，包括极强的拉力，优良的导电性和导热性，硬度最大，熔点超过3000℃等，这种高新材料有可能代替硅成为新的半导体材料.根据石墨烯的特性，你认为石墨烯不能用来制成（）A. 高压输电线B. 坚韧的防弹衣C. 发光二极管D. 保温隔热材料【答案】 D【解析】【解答】由于石墨烯具有优良的导电性和导热性，所以可以利用石墨烯制成高压输电线，A不符合题意；石墨烯有极强的拉力，硬度最大，所以可以制成坚韧的防弹衣，B不符合题意；C、石墨烯这种高新材料有可能代替硅成为新的半导体材料，因此可以用来制成发光二极管，C不符合题意；D、根据石墨烯优良的导热性，不能用来制成保温隔热材料，D符合题意.故答案为：D.【分析】本题考查了学生对材料导电性、导热性、硬度等特性的理解，结合题目所给信息，石墨烯不能用来制成保温隔热材料.3．如图甲所示，电源电压保持不变，闭合开关S，滑动变阻器的滑片P从b点滑动a点的过程中，两电压表示数随电流表示数变化的图线如图乙所示．下列叙述正确的是（）A. 电源电压为14VB. 图乙中dc是表示电压表的示数随电流表示数变化的图线C. 滑片从b点滑动a点的过程中，电路消耗的总功率最大值为D. 滑片在a点时，内电阻R消耗的电能为【答案】 C【解析】【解答】A、滑动变器的滑片P在b点时，电路中的电流最小，此时两个电压表的示数分别为12 V、2 V，则两个电压表的示数之和为；由于电路中滑动变阻器R1、电阻R、R2是串联，此时电源电压一定大于两个电压表的示数之和14 V，A不符合题意；B、滑动变器的滑片P从b点滑到a点的过程中，滑动变阻器连入电路的电阻变小，电路中的电流变大，根据串联电路的分压原理可知：滑动变阻器两端的电压变小，根据欧姆定律可知R2两端的电压变大；所以图乙中dc是表示电压表V1的示数随电流表示数变化的图线，ec是表示电压表V2的示数随电流表示数变化的图线，B不符合题意；C、从“U-I”关系图象可以看出，滑片P在b点时电流I b=1 A，U1=12 V、U2=2 V；滑片P在a 点时电流I a=3 A，U1′=6 V、U2′=6 V；根据欧姆定律和串联电路的电压特点可得电源电压：即：，解得：R=1 Ω，则；所以电路消粍的总功率最大值，C符合题意.D、滑片在a点时，10 s内电阻R消耗的电能：，D不符合题意.故答案为：C.【分析】根据电路的连接和滑片移动情况，判断电表的变化，利用电压、电流图像中的数据计算电阻和电功率.4．如图所示的电路中，电源电压保持不变，闭合开关s，将滑动变阻器滑片向左移动时（）A. 灯泡L1亮度不变、L2变亮B. 电流表示数不变，电压表示数变大C. 电流表示数变小，电压表示数不变D. 电流表、电压表示数均不变【答案】 B【解析】【解答】根据电路图判断是并联电路，滑片上连接电压表，所以滑片的移动不能改变电路中的电流或电压，但改变了电压表测量的范围，电压表测量的反应越大，电压表的示数越大，B符合题意，ACD不符合题意。

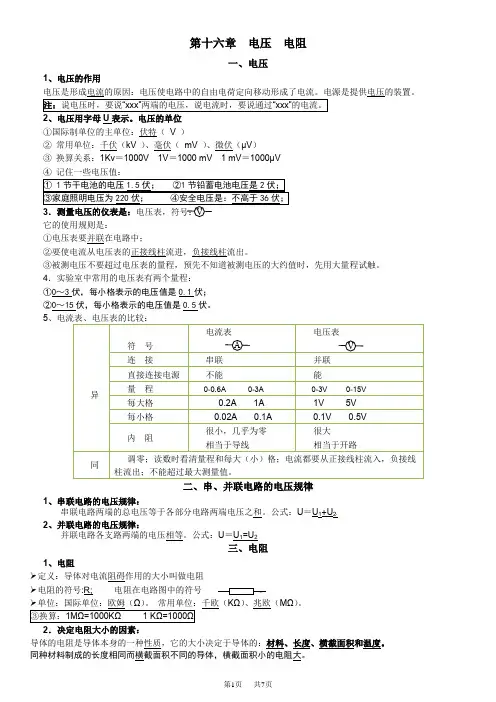

第十六章 电压 电阻一、电压1、电压的作用 电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。

电源是提供电压的装置。

注：说电压时，要说“xxx”两端的电压，说电流时，要说通过“xxx”的电流。

2、电压用字母U 表示。

电压的单位 ①国际制单位的主单位：伏特（ V ）② 常用单位：千伏（kV ）、毫伏（ mV ）、微伏（μV ）③ 换算关系：1Kv ＝1000V 1V ＝1000 mV 1 mV ＝1000μV④ 记住一些电压值：① 1节干电池的电压1.5伏； ②1节铅蓄电池电压是2伏；③家庭照明电压为220伏； ④安全电压是：不高于36伏；3．测量电压的仪表是：电压表，符号： 它的使用规则是：①电压表要并联在电路中；②要使电流从电压表的正接线柱流进，负接线柱流出。

③被测电压不要超过电压表的量程，预先不知道被测电压的大约值时，先用大量程试触。

4．实验室中常用的电压表有两个量程：①0～3伏，每小格表示的电压值是0.1伏；②0～15伏，每小格表示的电压值是0.5伏。

5、电流表、电压表的比较：电流表 电压表 异 符 号连 接串联 并联 直接连接电源不能 能 量 程0-0.6A 0-3A 0-3V 0-15V 每大格0.2A 1A 1V 5V 每小格0.02A 0.1A 0.1V 0.5V 内 阻很小，几乎为零 相当于导线 很大 相当于开路 同 调零；读数时看清量程和每大（小）格；电流都要从正接线柱流入，负接线柱流出；不能超过最大测量值。

二、串、并联电路的电压规律1、串联电路的电压规律：串联电路两端的总电压等于各部分电路两端电压之和。

公式：U ＝U 1+U 22、并联电路的电压规律：并联电路各支路两端的电压相等。

公式：U ＝U 1=U 2三、电阻1、电阻➢ 定义：导体对电流阻碍作用的大小叫做电阻➢ 电阻的符号:R; 电阻在电路图中的符号 。

➢ 单位：国际单位：欧姆（Ω）。

常用单位：千欧（ΚΩ）、兆欧（МΩ）。

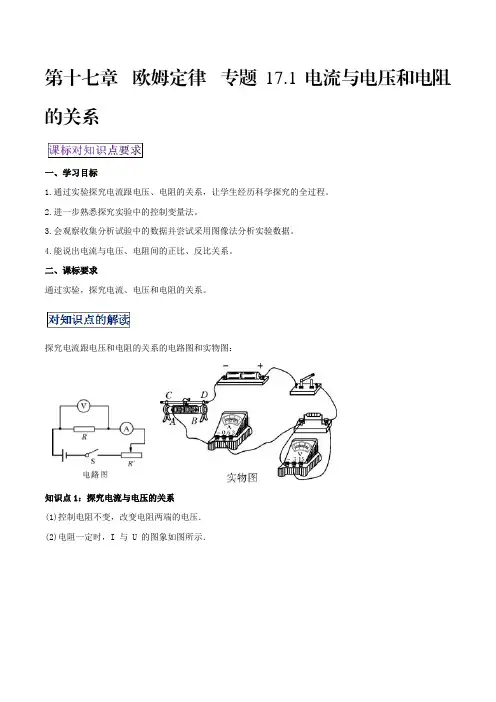

17.1 电流与电压和电阻的关系（原卷版）考点直击典例分析＋变式训练考点1 电流与电压的关系1、由于电压是形成电流的原因，说明电流的大小与导体两端的电压有关；由于导体的电阻对电流有阻碍作用，所以，电流的大小与导体电阻有关。

2、探究电流与电压关系①控制不变的量：电阻；怎样控制：采用同一个定值电阻实验；②改变的量：电压；怎样改变：改变电池节数；调节学生电源的旋钮；串联滑动变阻器，调节滑片；③滑动变阻器在实验中的作用：保护电路；改变定值电阻两端的电压；④电路图：⑤结论：当导体的电阻一定时，导体中的电流与导体两端的电压成正比。

【典例1】（2022•武汉模拟）在探究电阻一定时电流与电压关系的实验中，某同学连接的电路如图所示，电源电压保持3V不变。

闭合开关，调节滑动变阻器，得到的实验数据如下表。

下列说法正确的是（）实验序号12345电压U/V0.60.9 1.2 1.5 1.8电流I/A0.150.280.300.380.45A．多次实验的目的是减小误差B．第4次实验数据是错误的C．选用的滑动变阻器的规格可能是“20Ω2A”D．该实验得出的结论是：电阻一定时，导体两端的电压与通过导体的电流成正比【典例2】（2021秋•静安区校级期中）经历了“探究导体中电流与电压的关系”的实验，你认为下列说法中正确的是（）A．可得出初步结论：某导体两端的电压与通过导体的电流成正比B．导体中的电流与该导体两端的电压及导体种类无关C．在设计实验数据记录表时，项目栏应有电阻一项D．该实验需要更换不同导体种类进行多次实验【典例3】（2022•新都区模拟）如图甲所示是探究“电流与电压关系”的实验电路图，电源电压恒定不变，移动滑动变阻器滑片，测出多组数据，在图乙中画出了R1的电流与电压关系的I﹣U图像，由图可得到的实验结论是。

小组又利用该电路来探究“电流与电阻的关系”，根据实验数据在丙图中作出电流与电阻关系的I﹣R图像，则实验中定值电阻两端保持不变的电压是V。

第14讲—电压，电阻2023年中考物理一轮复习讲练测一、思维导图二、考点精讲考点1 电压1. 电压：电压使电路中自由电荷定向移动形成电流，电源是提供电压的装置。

电压的符号是U，单位为伏特（伏，V）。

比伏特大的有千伏（kV），比伏特小的有毫伏（mV），1 kV＝103 V，1V＝103mV，1 kV＝106 mV要在一段电路中产生电流，它的两端就要有电压。

注意：先有电压，再有电流。

2. 电压表：（1）测量电路两端电压的仪表叫电压表，符号为○V，其内阻很大，接入电路上相当于开路。

（2）电压表的示数：在05倍。

* 部分电流表的三个接线柱是“+”、“3”和“15”。

这时“3”和“15”是负接线柱，电流要从“+”流入，再从“3”和“15”流出。

（3）正确使用电压表的规则：①电压表必须和被测的用电器并联。

如果与被测用电器串联，会因为电压表内阻很大，此段电路开路而无法测此用电器两段的电压。

如果被测用电器在支路上，这时电压表测的是其他支路两端的电压；如果被测用电器在干路上，则整个电路便成开路了，这时电压表测的是电源电压。

②“+”“－”接线柱的接法要正确，必须使电流从“＋”接线柱流进电压表，从“－”接线柱流出来。

否则电压表的指针会反向偏转。

③被测电压不能超过电压表量程。

若不能预先估计待测电压的大小时，应选用最大量程进行试触。

若被测电压超过电压表的量程将使指针转出刻度范围把指针打弯或把电压表烧坏。

若指针偏转超过最大值则应断开开关检查；如果指针偏转幅度太小（小于3V），会影响读数的准确性，应选用小量程档。

④电压表的两个接线柱可以直接连到电源的两极上，此时测得的是电源的电压值。

使用电表前，如果指针不指零，可调整中央调零螺旋使指针调零。

（4）常见的电压：家庭电路电压—220V对人体安全的电压—不高于36V一节干电池的电压—1.5V每节铅蓄电池电压—2V3. 电池组电压特点：（1）串联电池组的电压等于每节电池电压之和；（2）并联电池组的电压跟每节电池的电压相等。

第十六章电压电阻（解析版）知识点1：电压1、电压(U)：（1）电压是使电路中形成电流的原因，电压是由电源提供的。

有电压不一定有电流，有电流必定有电压。

（2）电压用符号“U”表示，电压的单位是伏特，符号V。

电压常用单位还有：千伏（kV）、毫伏（mV）、微伏（μV）。

换算关系：1kV＝1000V，1V＝1000mV，1mV＝1000μV。

（3）常见的电压值：家庭照明电路电压：220V；一节干电池电压：1.5V；对人体安全的电压：不高于36V；一节铅蓄电池电压：2V。

2、电压的测量：测量仪器：电压表，符号是○V；①电压表必须与被测用电器并联；②电压表的“+”接线柱连接靠近电源正极的一端，“－”接线柱连接靠近电源负极的一端（即：电流正进负出）；③选择合适的量程（0～3V;0～15V），被测电压不要超过电压表的量程；④在不超过量程的情况下，允许把电压表直接连接在电源的两极上。

实验室中常用的电压表有两个量程：①0～3伏，每小格表示的电压值是0.1伏；②0～15伏，每小格表示的电压值是0.5伏。

电压表的电阻特点：本身的电阻很大，相当于断开的开关。

电流表、电压表的比较：比较内容电流表电压表异符号连接串联并联直接连接电源不能能量程0.6A、3A 3V、15V 每大格0.2A、1A 1V、5V 每小格0.02A、0.1A0.1V、0.5V 内阻很小，几乎为零，相当于短路（相当于导线）很大相当于开路同调零；读数时看清量程和分度值；正接线柱流入，负接线柱流出；不能超过最大测量值3、利用电流表、电压表判断电路故障：（1）电流表示数正常而电压表无示数，则故障原因可能是：①电压表损坏；②电压表接触不良；③与电压表并联的用电器短路。

（2）电压表有示数而电流表无示数，则故障原因可能是：①电流表短路②和电压表并联的用电器开路。

（3）电流表电压表均无示数，除了两表同时短路外，最大的可能是主电路断路导致无电流。

知识点2：串、并联电路中电压的规律串、并联电路电压的规律：1、串联电路两端的总电压等于各部分电路两端的电压之和（即U 串=U 1+U 2）；2、并联电路各支路两端的电压相等，都等于电源电压。

初中物理电压与电阻的关系
电压和电阻的关系可以用欧姆定律来描述，即电压等于电流乘以电阻
（U=IR）。

这个公式表明，在电路中，电压、电流和电阻之间存在相互依存的关系。

具体来说，电压是外部电源提供的，它使得电路中的电荷开始流动，形成电流。

而电阻则表示导体对电流的阻碍作用。

因此，当电压增大时，电流也会增大（如果电阻保持不变的话）。

同样地，如果电阻增大，那么在电压保持不变的情况下，电流会减小。

在物理学中，电压和电阻是两个基本概念，它们在电路分析、电子学、电磁学等领域都有重要的应用。

了解它们之间的关系对于理解电路的工作原理、设计电子设备、以及解决实际工程问题都非常重要。

中考物理电压电阻试题(有答案和解析)含解析一、电压电阻选择题1．电控调光玻璃能根据光照强度自动调节玻璃的透明度．其原理是：光照增强，光敏电阻R x阻值变小，施加于玻璃两端的电压降低，玻璃透明度下降，反之则玻璃透明度上升．若电源电压不变，R0是定值电阻，如图所示电路图中符合要求的是（）A. B.C. D.【答案】 A【解析】【解答】解：A、B选项中的电路图，光敏电阻R x与定值电阻R0串联连接，根据串联电路的分压原理知：阻值变小，分得的电压也变小，而光敏电阻R x的阻值随光照的增强会变小，所以在光照增强时，电路中的光敏电阻R x两端的电压变小，定值电阻R0两端的电压变大；而光照增强时，应使玻璃透明度下降；玻璃透明度在玻璃两端的电压降低时会下降；所以玻璃应与两端电压变小的电阻并联，即玻璃应与光敏电阻R x并联；A符合题意，B不符合题意；C、D选项中，玻璃与电源并联，它两端的电压不变，CD不符合题意．故答案为：A．【分析】根据题意要求，当电阻变小时，分压要变小，所以电压表要和光敏电阻并联. 2．如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片P向左移动，在此过程中（）A. 电压表V1示数变小，电压表V2示数变大B. 电流表A示数变小，电压表V1示数不变C. 电流表A示数不变，灯泡L亮度变亮D. 电压表V1示数不变，灯泡L亮度变暗【答案】A【解析】【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表V1测灯泡两端的电压，电压表V2测滑动变阻器两端的电压，电流表测量电路中的电流；将滑动变阻器R的滑片P向左移动时，接入电路中的电阻变大，电路中的总电阻变大，∵I= ，∴电路中的电流变小，即电流表的示数变小，∵U=IR，∴灯泡两端的电压变小，即V1的示数变小，∵串联电路中总电压等于各分电压之和，且电源电压保持不变，∴滑动变阻器两端的电压变大，即电压表V2的示数变大，∵P=UI，且灯泡的亮暗取决于实际功率的大小，∴灯泡的实际功率变小，灯泡变暗．故选A．【分析】由电路图可知，灯泡与滑动变阻器串联，电压表V1测灯泡两端的电压，电压表V2测滑动变阻器两端的电压，电流表测量电路中的电流；根据滑片的移动确定接入电路中电阻的变化，电路总电阻的变化，根据欧姆定律确定电路中电流的变化和灯泡两端的电压变化，根据串联电路的电压特点确定滑动变阻器两端的电压变化，再根据P=UI确定灯泡实际功率的变化，进一步根据灯泡的亮暗取决于实际功率的大小确定灯泡亮暗的变化．3．由欧姆定律公式I= 变形得R= ，结合所学电学知识，判断下列说法正确的是（）A. 导体的电阻跟通过导体的电流成反比B. 如果导体被拉长，则其电阻将变小C. 如果通过导体的电流变小，导体的电阻将变大D. 导体两端电压增大时，电流也增大，但其比值不变【答案】D【解析】【解答】解：AC、电阻是导体本身的一种性质，与通过导体的电流没有关系，故AC错误； B、导体电阻的影响因素：导体的长度、横截面积、材料．如果导体被拉长，其长度变长，横截面积变小，则其电阻将变大，故B错误；D、导体电阻可由导体两端的电压值与流过导体的电流值的比值求得，但是导体电阻与流过的电流和两端的电压无关．当导体两端电压增大时，电流也增大，但其比值不变，故D 正确．故选D．【分析】导体电阻可由导体两端的电压值与流过导体的电流值的比值求得，但是导体电阻是导体本身的一种性质，与流过的电流和两端的电压无关．导体的电阻与导体的材料、长度、横截面积等有关．4．在如图所示的电路中，当开关闭合后，滑动变阻器滑片P向右移动时，对电表读数的变化，分析正确的是（）A. 电流表A、电压表V1示数都减小，电压表V2示数增大B. 电流表A、电压表V1示数都变大，电压表V2示数变小C. 电流表A的示数减小，两电压表示数不变D. 三个电表的示数都不变【答案】 A【解析】【解答】解：∵滑动变阻器与灯泡串联，电流表测得的是电路中的电流，电压表V1测得的是灯泡两端的电压．电压表V2测得的是滑动变阻器两端的电压；∴当滑动变阻器的滑片向右移动时，连入电路中的电阻变大，则电路中的电流变小；即电流表的示数变小；由欧姆定律可知：U1=IR1，灯泡的电阻不变，电流变小；故U1变小，即电压表V1的示数变小；又∵总电压不变，∴U2变大，即电压表V2的示数变大；故选A．【分析】由图可知滑动变阻器与灯泡串联，当滑动变阻器的滑片向右移动时，即可判定连入电路中的电阻变化情况；根据电阻的变化即可判定电路中的电流的变化，即电流表的示数变化；再根据欧姆定律即可判定灯泡两端的电压U1的变化情况；最后根据串联电路电压的特点即可判定U2的示数变化情况．5．图示四个电路中，电源电压相同且恒定不变，电阻R1>R2．闭合开关S前后，电压表的示数变化值大小相同的一组是（）A. 甲和乙B. 丙和丁C. 甲和丙D. 乙和丙【答案】 D【解析】【解答】分析电路可知，甲乙丙三电路图均为串联电路，丁为并联电路；闭合开关前后，甲电路电压表变化值为串联电阻R2两端电压；乙丙两图中开关闭合时，电压表测量的为串联R1两端电压，开关打开时，电流表的示数为0；丁的测量为电源电压. 由于两电阻大小不同，串联时它们两端的电压不同 .故答案为：D .【分析】开关闭合后，甲图中两电阻串联，电压表测R2两端的电压；乙图中两电阻串联，开关闭合时，电压表测电阻R1两端的电压，开关打开时，电压表断路，示数为0；丙图中开关打开时测电阻R1两端的电压，开关闭合时，电压表被短路，此时电压表示数为0；丁图中电压表测电源电压. 串联电路中，电阻值不同，两端的电压不同；并联电路中各支路两端的电压等于电源电压 .6．如所示，闭合开关S，两灯均不亮，电流表和电压表都没有示数，则故障是（）A. 灯L1断路B. 灯L2断路C. 灯L1短路D. 灯L2短路【答案】A【解析】【解答】由题图知，灯L1、L2串联，闭合开关S，两灯均不亮，电流表和电压表都没有示数，说明电路存在断路，电压表无示数则灯L1断路，电压表有示数且较大，则灯L2断路 . A符合题意，选项B、C、D不符合题意 .故答案为：A .【分析】只有断路时，串联的灯泡才都不发光，两电表都无示数；如果灯L2断路，则电压表被串联到电路中，示数接近电源电压，电流表无示数 .7．如图所示，在“○”处可以连接电流表或电压表测量电路中的电流、电压，为使L1与L2串联，以下做法正确的是（）A. a为电流表，b为电压表，c为电流表B. a为电压表，b为电压表，c为电流表C. a为电流表，b为电流表，c为电压表D. a为电流表，b为电流表，c为电流表【答案】B【解析】【解答】解： L1与L2串联，由图可知a表跟灯泡L1并联，所以应为电压表；b表与灯泡L2并联，应为电压表；c表跟灯泡L2串联，所以应为电流表．由上述可知选项A、C、D都不正确．故选B．【分析】（1）电流表与被测用电器串联，并且在电路中相当于导线，去掉后对电路有影响；（2）电压表与被测用电器并联，在电路中相当于开路，去掉后对电路没有影响．8．下列关于电阻的说法正确的是（）A. 滑动变阻器是通过改变连入电路中电阻线的横截面积的大小来改变电阻的B. 长度和横截面积均相同的铜导线和保险丝，在同一温度下，保险丝的电阻大C. 一切导体的电阻都随着温度的升高而增大D. 当导体中电流为零时，导体的电阻也为零【答案】B【解析】【分析】（1）材料、长度、横截面积、温度都影响电阻，而在实际生活中连续改变电阻最方便的办法就是改变长度，所以滑动变阻器是改变连入电路中电阻线的长度来改变电阻的；（2）在长度为1m，横截面积为1mm2，温度为20℃时，做保险丝的铅锑合金比铜电阻大，即保险丝比铜电阻率大；（3）导体的电阻与温度有关，有的导体电阻随温度升高而增大，有的导体电阻随温度的升高而减小；（4）电阻是导体本身的性质，不受外界电流、电压的影响．【解答】A、滑动变阻器是通过改变连入电路中电阻线的长度来改变电阻的，是长度而不是横截面积，故A错误；B、保险丝是根据电流的热效应，当电路中电流过大时熔断自己来保护电路的，这说明保险丝比铜的电阻率大，故B正确；C、钨丝、铁丝的电阻随温度的升高而增大，铅芯、玻璃、半导体的电阻随温度的升高而减小，故C错误；D、导体的电阻受材料、长度、横截面积、温度影响，不受外界的电流、电压影响，故D 错误．故选B．【点评】（1）当电阻一定时，电流与电压成正比，当电压为0时，电流也为0，不要误以为电压为0时，电阻变成0了；（2）记住影响电阻大小的四个因素．9．相同材料制成的两导体并联在同一电路中，若通过两导体的电流相同，则（）A. 长度较长的导体，其横截面积一定小B. 长度较长的导体，其横截面积一定大C. 长度较长的导体，其横截面积可能小D. 两导体的长度、横截面积一定相同【答案】 B【解析】【解答】ACB．电阻是导体对电流的阻碍作用，是导体本身的一种特性；其大小与导体的材料、长度、横截面积、温度有关，电阻相等时，其他条件相同，长度越长横截面积越大，AC不正确，B符合题意；D. 导体电阻的大小由导体的材料、长度和横截面积决定，同时还受温度的影响，D不正确；故答案为：B.【分析】决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度.（电阻与加在导体两端的电压和通过的电流无关）10．电路和水路有许多相似之处。

专题十六 电压、电阻 16.2串并联电路中电压的规律——三年（2021—2023）中考真题分项精编一、单选题1．（2023·四川内江·统考中考真题）如图所示的电路中，闭合开关后一灯亮，另一灯不亮，电流表有示数，电压表无示数，其原因可能是（ ）A ．L 1短路B ．L 1断路C ．L 2短路D ．L 2断路2．（2023·湖南益阳·统考中考真题）如图所示电路中，电源电压保持不变，1R 和2R 为定值电阻。
