2023年九年级中考物理一轮系统复习：电压和电阻-答案一、选择题（本大题共10道小题）1. 【答案】B.2. 【答案】D3. 【答案】解:A、电流表并联到了电阻R2两端,R2被短路,此时电压表测量的是一段导线两端的电压,故A 错误;B、电流表并联到了电阻R2两端,电压表与电阻R2串联,电流表和电压表的接法错误,故B错误;C、电压表并联到了电阻R1两端,测量的是R1两端的电压,故C错误;D、该电路为串联电路,电压表并联到了电阻R2两端,测量的是R2两端的电压,电流表串联在电路中,故D正确。
故选:D。
4. 【答案】故选C。
5. 【答案】解:在闭合开关且不拆开导线的情况下,将M接电源“+”极,N依次试触E、F、G 接线柱,发现电压表示数前两次为零,第三次接近3V,且故障只有一个。
N接G时电压表有示数,即断路在电压表并联的两点之间;N接E、F时,电压表无示数,说明断路在电压表并联的F 点之外,所以可以判定断路在F点和G之间的电路上,则开关断路。
故选:B。
6. 【答案】解:AB、如图可知,在S1、S2都闭合后,两灯泡并联,并联电路各并联支路两端电压相等,故有U＝U1＝U2,各支路电流I1＝,,因为电阻R1、R2未知,所以I1、I2的关系也不能确定,故AB错误;CD、因为在S1、S2都闭合后,两灯泡并联,并联电路各并联支路两端电压相等,所以有U＝U1＝U2,故C正确,D错误。
故选:C。
7. 【答案】为检验“导体电阻跟导体长度有关”的猜想,需要控制材料和横截面积相同,改变长度,分析电阻阻值的变化,应选②③;为检验“导体电阻跟导体横截面积有关”的猜想,需要控制材料和长度相同,改变导体横截面积,分析电阻阻值的变化,应选①②;为检验“导体电阻跟导体材料有关”的猜想,需要控制长度和横截面积相同,改变导体材料,分析电阻阻值的变化,应选②④;所以A、B、C错误,D正确;故选:D。
8. 【答案】解:A、选用a和b进行实验,a和b长度相同,横截面积相同,而材料不同,所以可以探究导体电阻跟导体材料的关系,故A正确;B、选用c和d进行实验,c和d长度相同,材料相同,而横截面积不同,所以可以探究导体电阻跟导体横截面积的关系,故B错误;C、选用a和c进行实验,a和c材料相同,横截面积相同,而长度不同,所以可以探究导体电阻跟长度的关系,故C错误;D、选用b和d进行实验,b和d长度不同,横截面积不同,材料不同,有三个变量,所以不可以探究导体电阻跟导体材料的关系,故D错误。
【中考物理】2023届第一轮复习分类专题—电流、电压、电阻（基础篇）1.小明利用图甲所示的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出了1I﹣图像，如图乙所示。
分析图像可知，当导体的电阻为＿＿＿Ω时，通过它的电流为R0.2A；当电流分别为0.25A和0.5A时，接入电路的导体的电阻之比为＿＿＿＿＿＿；实验过程中，小明控制导体两端的电压为＿＿＿＿V.2.某同学在“探究通过导体的电流与电阻的关系”时，他用图甲所示的电路进行实验，实验中R 2.5V电阻两端的电压始终保持不变，电路中仪表均完好无损。
a（1）某同学将最后一根导线接入滑动变阻器的A接线柱后就完成电路的连接，该同学连接过程中存在的问题是___________；P（2）连接好电路后闭合开关，移动滑动变阻器的滑片，电压表有示数，电流表无示数，则电路故障的原因可能是___________；（3）排除故障后，某同学将不同阻值的电阻接入电路进行实验，某次实验时电流表的示数如RΩ图乙所示，此时电阻的阻值为___________；R10Ω15Ω（4）在实验过程中，当把电阻由更换为时，滑动变阻器接入电路中的电阻应___________（选填“变大”“变小”或“不变”）。
3.用如图所示电路探究电流与电阻的关系，电源电压不变，电阻有5Ω、10Ω、15Ω、20Ω。
连接电路闭合开关，发现电流表无示数，电压表示数接近电源电压为了找出故障，把导线M的一端从接线柱a移开，分别连到接线柱b和c上，发现两表指针位置均和之前一样，进一步检查发现电流表完好，则电路的故障是___________排除故障后，将不同阻值的电阻分别接入电路，移动滑片记录的数据如下表：实验次数1234电阻/Ω5101520电流/A0.400.200.130.10分析表中数据，实验中电阻两端的电压为___________V，实验得出的结论是___________。
4.在探究“电流与电阻的关系”实验中，如图甲所示。

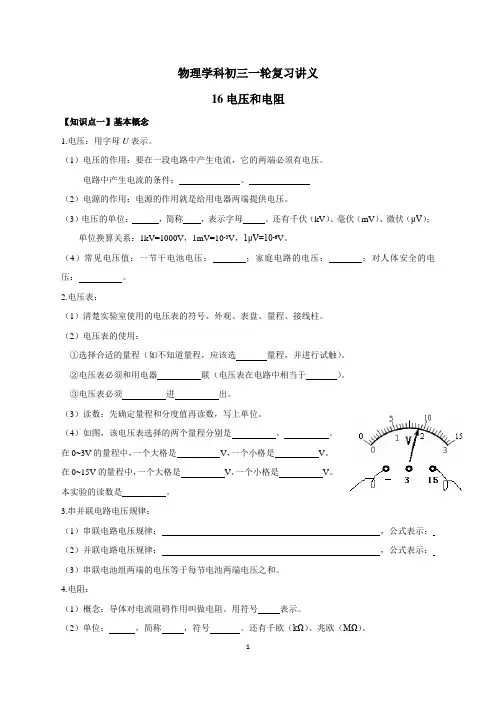

物理学科初三一轮复习讲义16电压和电阻【知识点一】基本概念1.电压：用字母U表示。
（1）电压的作用：要在一段电路中产生电流，它的两端必须有电压。
电路中产生电流的条件：、（2）电源的作用：电源的作用就是给用电器两端提供电压。
（3）电压的单位：，简称，表示字母。
还有千伏（kV）、毫伏（mV）、微伏（μV）；单位换算关系：1kV=1000V，1mV=10-3V，1μV=10-6V。
（4）常见电压值：一节干电池电压：；家庭电路的电压：；对人体安全的电压：。
2.电压表：（1）清楚实验室使用的电压表的符号、外观、表盘、量程、接线柱。
（2）电压表的使用：①选择合适的量程（如不知道量程，应该选量程，并进行试触）。
②电压表必须和用电器联（电压表在电路中相当于）。
③电压表必须进出。
（3）读数：先确定量程和分度值再读数，写上单位。
（4）如图，该电压表选择的两个量程分别是、。
在0~3V的量程中，一个大格是V，一个小格是V。
在0~15V的量程中，一个大格是V，一个小格是V。
本实验的读数是。
3.串并联电路电压规律：（1）串联电路电压规律：，公式表示：（2）并联电路电压规律：，公式表示：（3）串联电池组两端的电压等于每节电池两端电压之和。
4.电阻：（1）概念：导体对电流阻碍作用叫做电阻。
用符号表示。
（2）单位：，简称，符号。
还有千欧（kΩ）、兆欧（MΩ）。
换算关系：1kΩ=103Ω，1MΩ=106Ω。
（3）电阻大小的影响因素：导体的电阻是导体本身的一种特性，它的大小与导体的、、等因素有关。
与导体两端的电压和通过导体的电流无关！不能说与电压成正比与电流成反比！具体关系如下：①在材料、横截面积相同时，导体越长，；②在材料、长度相同时，导体横截面积越大，；③在长度、横截面积相同时，导体的材料不同，电阻不同。
5.滑动变阻器：（1）清楚滑动变阻器的构造、符号、连接方法。
（2）原理：。
（3）滑动变阻器的作用：和。
（4）滑动变阻器的连接方法：。

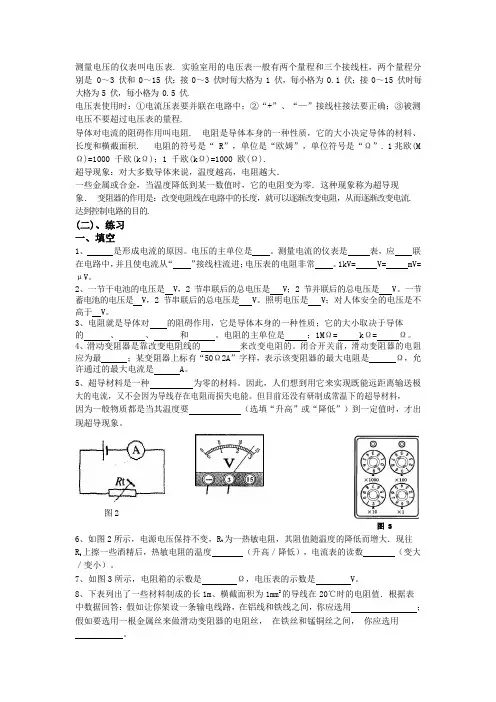

图 2 测量电压的仪表叫电压表. 实验室用的电压表一般有两个量程和三个接线柱，两个量程分别是 0～3 伏和 0～15 伏；接 0～3 伏时每大格为 1 伏，每小格为 0.1 伏；接 0～15 伏时每大格为 5 伏，每小格为 0.5 伏.电压表使用时：①电流压表要并联在电路中；②“+”、“—”接线柱接法要正确；③被测电压不要超过电压表的量程. 导体对电流的阻碍作用叫电阻. 电阻是导体本身的一种性质，它的大小决定导体的材料、长度和横截面积. 电阻的符号是“ R”，单位是“欧姆”，单位符号是“Ω”. 1 兆欧(MΩ)=1000 千欧(k Ω)；1 千欧(k Ω)=1000 欧(Ω).超导现象：对大多数导体来说，温度越高，电阻越大．一些金属或合金，当温度降低到某一数值时，它的电阻变为零．这种现象称为超导现象． 变阻器的作用是：改变电阻线在电路中的长度，就可以逐渐改变电阻，从而逐渐改变电流.达到控制电路的目的.(二)、练习一、填空1、 是形成电流的原因。
电压的主单位是 。
测量电流的仪表是 表，应 联在电路中，并且使电流从“ ”接线柱流进；电压表的电阻非常 。
1kV= V= mV=μV 。
2、一节干电池的电压是 V ，2 节串联后的总电压是 V ；2 节并联后的总电压是 V 。
一节蓄电池的电压是 V ，2 节串联后的总电压是 V 。
照明电压是 V ；对人体安全的电压是不高于 V 。
3、电阻就是导体对 的阻碍作用，它是导体本身的一种性质；它的大小取决于导体的 、 、 和 。
电阻的主单位是 ；1M Ω= k Ω= Ω。
4、滑动变阻器是靠改变电阻线的 来改变电阻的。
闭合开关前，滑动变阻器的电阻应为最 ；某变阻器上标有“50Ω2A”字样，表示该变阻器的最大电阻是 Ω，允许通过的最大电流是 A 。
5、超导材料是一种 为零的材料。
因此，人们想到用它来实现既能远距离输送极大的电流，又不会因为导线存在电阻而损失电能。
但目前还没有研制成常温下的超导材料，因为一般物质都是当其温度要（选填“升高”或“降低”）到一定值时，才出现超导现象。
广西平南县六陈高级中学中考物理一轮复习资料第五讲电压和电
阻新人教版
测量电压的仪表叫电压表. 实验室用的电压表一般有两个量程和三个接线柱，两个量程分
别是 0～3伏和 0～15伏；接0～3伏时每大格为1伏，每小格为0.1伏；接0～15伏时每
大格为5伏，每小格为0.5伏.
电压表使用时：①电流压表要并联在电路中；②“+”、“—”接线柱接法要正确；③被测电
压不要超过电压表的量程.
导体对电流的阻碍作用叫电阻. 电阻是导体本身的一种性质，它的大小决定导体的材料、
长度和横截面积. 电阻的符号是“ R”，单位是“欧姆”，单位符号是“Ω”. 1兆欧(MΩ)=1000
千欧(kΩ)；1千欧(kΩ)=1000欧(Ω).
超导现象：对大多数导体来说，温度越高，电阻越大．
一些金属或合金，当温度降低到某一数值时，它的电阻变为零．这种现象称为超导现象．
变阻器的作用是：改变电阻线在电路中的长度，就可以逐渐改变电阻，从而逐渐改变电流. 达
到控制电路的目的.
(二)、练习
一、填空
1、是形成电流的原因。
电压的主单位是。
测量电流的仪表是表，应联
在电路中，并且使电流从“”接线柱流进；电压表的电阻非常。
1kV= V= mV= μV。
2、一节干电池的电压是 V，2节串联后的总电压是 V；2节并联后的总电压是 V。
一
节蓄电池的电压是 V，2节串联后的总电压是 V。
照明电压是 V；对人体安全的电压
是不高于 V。
3、电阻就是导体对的阻碍作用，它是导体本身的一种性质；它的大小取决于导体的、、和。
电阻的主单位是；1MΩ= kΩ= Ω。
4、滑动变阻器是靠改变电阻线的来改变电阻的。
闭合开关前，滑动变阻器的电
阻应为最；某变阻器上标有“50Ω2A”字样，表示该变阻器的最大电阻是Ω，
允许通过的最大电流是 A。
5、超导材料是一种为零的材料。
因此，人们想到用它来实现既能远距离输送极
大的电流，又不会因为导线存在电阻而损失电能。
但目前还没有研制成常温下的超导材料，
因为一般物质都是当其温度要（选填“升高”或“降低”）到一定值时，才出
现超导现象。
6、如图2所示，电源电压保持不变，R t 为一热敏电阻，其阻值随温度的降低而增大．现往R t 上擦一些酒精后，热敏电阻的温度_______（升高／降低），电流表的读数_______（变大／变小）。
7、如图3所示，电阻箱的示数是________Ω，电压表的示数是________V 。
8、下表列出了一些材料制成的长1m 、横截面积为1mm 2
的导线在20℃时的电阻值．根据表中数据回答：假如让你架设一条输电线路，在铝线和铁线之间，你应选用 ______；假如要选用一根金属丝来做滑动变阻器的电阻丝，在铁丝和锰铜丝之间，你应选用___________。
9、如下图,将滑动变阻器的两个接线柱接到电路中,要求滑片P 向右移动时,电路中的电流逐渐变小,连入电路的接线柱是_____________或____________。
10、如下右图中各元件连接均正确，甲.乙为两个电表则甲为________表，乙为__________表。
11、如右上图所示,闭合开关,滑动片P 从A 向B 移动时,灯泡亮度_________。
(填“变亮”、“不变”或“变暗”)
12、如图所示是“研究电阻大小与哪些因素有关”的实验探究板，a 为锰铜线，b 、c 、d 为三根镍铬合金线，它们的长度、横截面积的关系分别为：l a =l b =l c >l d ；S a =S b <S c =S d ，在实验中要研究导体的电阻与长度关系，应选择_____________（填字母代号）；若选择ab 可研究导体的电阻与_______________的关系；这种研究物理问题的方法，我们称它叫____________的方法。
13、如图闭合开关时，当酒精灯没有点燃则会发现 ；当酒精灯点燃则会发现 ；总结两次现象可以得出结论： ； 14、有一根电阻丝，有使用的过程中，被拉长了一点，则它的电阻_______；把两根导线并在一起作一根导线使用，电阻将_______；灯泡使用时间长了后，钨丝会升华变细，它的电阻_______；一电阻加10V 电压时的电阻为9Ω，则加5V 电压时的电阻为 ，不加电压时的电阻为 。
（选填“变大”、“变小”或“不变”） 二、选择题
15、某同学使用手电筒时发现小灯泡不亮，在进行检修前，他对造成该现象的直接原因进行
0.0
了以下几种判断，其中不可能．．．
的是( ) A ．小灯泡灯丝断了 B ．电池两端电压过低 C ．小灯泡接触不良 D ．开关处出现短路
16、如图所示电路中，甲、乙两处分别接入电流表或电压表。
当S 闭合后， 为使两灯均能发光，则（ ）
A.甲、乙均接电流表、
B.甲、乙均接电压表
C.甲接电流表，乙接电压表
D.甲接电压表，乙接电流表 17、如图所示的电路中，当S 闭合后，电压表V 1示数为7V ， V 2的示数为8V ，若电源电压为12V ，则灯L 2两端的电压为（ ） A ．4V B ．3V C ．5V D ．8V
18、如图所示，电源电压为6V,当开关S 闭合后，只有一只灯炮发光，且电压表的示数为6V ，产生这一现象的原因可能是（ ）
A ．灯L1处短路
B ．灯L2处短路
C ．灯L1处断路
D ．灯L2处断路 19、如图，若把变阻器接入电路中，变阻器的滑片P 向右移动时，电压表的示数减小，那么与“1”、“2”两个线端连接的变阻器的接线柱是（ ） A ．b 和d B ．a 和b C ．c 和d D ．c 和b
20、常用的变阻器有两种：滑动变阻器和电阻箱，下列说法正确的是（ ） A 、电阻箱能逐渐地改变它连入电路的电阻，但不能表示出它连入的阻值 B 、滑动变阻器能够表示出它连入电路时其滑片处在不同位置时的阻值 C 、电阻箱能够表示出它连入电路时的阻值
D 、这两种变阻器规定有最大的阻值，对通过它们的电流没有任何限制
21、如图所示电路中，当接通开关S 后，发现电流表指针偏转，电压表 指 针不动，则故障可能是（ ）
A ．L 1的灯丝断了
B ．L 2的灯丝断了
C ．L 1的接线短路
D ．L 2的接线短路 22、如图示，已知两只灯泡L 1和L 2是串联的，则在①、②
和③三个电表中（电流表或电压表）判断正确的是 ( )
A. ①是电流表，②和③是电压表；
B. ①和③是电压表，②是电流表；
C. ①和②是电流表，③是电压表；
D. ①②和③都是电流表 23、如图所示的电路中，当滑片向右移动，灯泡会变暗的是（ ）
24、如右图所示，A 为导线，B 、C 为两根相同的电阻丝，当滑片P 向左移动时，要使灯泡L 的亮度不变，则开关S 应（ ） A ．和A 接触 B ．一定要和B 接触
C ．一定要和C 接触
D ．和B 、C 接触均可
25、如图4是一种自动测定油箱内油面高度的装置，R 是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（由电流表改装成）指针所指的刻度，就可以知道油箱内油面的高度，当滑动变阻器的金属滑片上移时 （ ） A.电路中的电流减小，油箱油面降低
图12
图1
B.电路中的电流减小，油箱油面升高
C.电路中的电流增大，油箱油面降低
D.电路中的电流增大，油箱油面升高
三、实验作图题与探究题
26、如图15是用滑动变阻器改变电流大小的电路图及有关元件示意图，请用笔画线代替导
线 ，按电路图完成对应实物图的连接。
已知灯泡电阻约为8Ω.要求：○1当滑动变阻器的滑片P 向右移动时，小灯泡逐渐变暗；○
2电流表读数尽量精确。
27、某市公园景观优美，为了保护花草，防止人畜闯入，请利用节能小灯泡、电铃、电池组、开关各一个，以及足够长的细导线，设计一个值班人员看护花园的报警器。
要求正常情况下，值班室内的灯亮铃不响，有人畜闯入花园时，碰到栅栏会拉断细导线，灯亮同时铃响，请在下面方框内画出电路图
28．下列是某实验中的三个电路图，请仔细观察后回答．
(1)该实验探究的问题是__________________________________________________
(2)你的结论是____________________________________________________________； (3)夏荷同学探究出的结论是：串联电路中的总电压大于任何一个用电器两端的电压。
秋宁同学的结论是：串联电路中的总电压等于各个用电器两端的电压之和。
对他们的结论，你如何评估?
29、如图14-16甲所示，小红利用此电路探究了滑动变阻器在电路中对电流大小的影响．
（1）在连接电路时，开关须处于 状态，滑动变阻器的滑片应处于 端。
（2）小红先在AB 间分别接入粗细、长短相同的铜
丝和镍铬合金线，当闭合开关，她发现连入 时，灯L 的发光较暗一些，由此，小红可以得出的结论是： ；
C P D
A B
图14-16图
14-16
（3）小红又将如图乙所示的滑动变阻器接入电路，其中a、b、c、d为变阻器的四个接线柱，变阻器的接入方法有下列几种：①a、b连入两点AB之间；②a、c连入两点AB之间；③c、d连入两点AB之间；④b、d连入两点AB之间；⑤b、c连入两点AB之间；⑥a、d连入两点AB之间．当滑片 P向a端移动时，上述各种接法中，电流表示数变大的有；电流表示数变小的有；电流表示数不变的有．。
