机电管线综合图规则

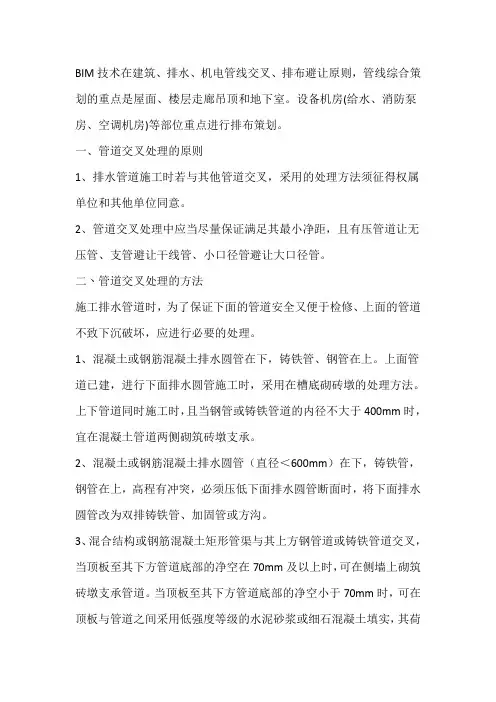

BIM技术在建筑、排水、机电管线交叉、排布避让原则，管线综合策划的重点是屋面、楼层走廊吊顶和地下室。

设备机房(给水、消防泵房、空调机房)等部位重点进行排布策划。

一、管道交叉处理的原则1、排水管道施工时若与其他管道交叉，采用的处理方法须征得权属单位和其他单位同意。

2、管道交叉处理中应当尽量保证满足其最小净距，且有压管道让无压管、支管避让干线管、小口径管避让大口径管。

二丶管道交叉处理的方法施工排水管道时，为了保证下面的管道安全又便于检修、上面的管道不致下沉破坏，应进行必要的处理。

1、混凝土或钢筋混凝土排水圆管在下，铸铁管、钢管在上。

上面管道已建，进行下面排水圆管施工时，采用在槽底砌砖墩的处理方法。

上下管道同时施工时，且当钢管或铸铁管道的内径不大于400mm时，宜在混凝土管道两侧砌筑砖墩支承。

2、混凝土或钢筋混凝土排水圆管（直径＜600mm）在下，铸铁管，钢管在上，高程有冲突，必须压低下面排水圆管断面时，将下面排水圆管改为双排铸铁管、加固管或方沟。

3、混合结构或钢筋混凝土矩形管渠与其上方钢管道或铸铁管道交叉，当顶板至其下方管道底部的净空在70mm及以上时，可在侧墙上砌筑砖墩支承管道。

当顶板至其下方管道底部的净空小于70mm时，可在顶板与管道之间采用低强度等级的水泥砂浆或细石混凝土填实，其荷载不应超过顶板的允许承载力，且其支承角不应小于900。

4、圆形或矩形排水管道在上，铸铁管、钢管在下，上下管道同时施工时，在铸铁管、钢管外加套管或管廊。

5、排水管道在上，铸铁管、钢管在下，埋深较大挖到槽底有困难，进行上面排水管道施工时，上面排水管道基础在跨越下面管道的原开槽断面处加强。

6、当排水管道与其上方电缆管块交叉时，宜在电缆管块基础以下的沟槽中回填低强度等级的混凝土、石灰土或砌砖。

排水管道与电缆管块同时施工时，可在回填材料上铺一层中砂或粗砂。

电缆管块已建时，回填至电缆管块基础底部的材料为低强度等级的混凝土，回填材料与电缆管块基础间不得有空隙。

机电专业常规管线综合排布原则个人为大家总结一些常规管线综合排布中用到的最常用、最基础的知识，为大家在专业上简单扫一扫盲！综合排布定义及目的管线综合排布是将构筑物中的暖通（防排烟风管，通风空调风管）给排水（给水管，排水管及消防水管）电气（强、弱电桥架）等管线进行合理排布，使之在满足使用功能的前提下，达到减小管线占用构筑物预留空间，满足大空间、走廊灯净高要求，并且方便安装，易于调试检修的目的。

综合排布避让原则01大管优先因为小管道造价低易安装；而大截面、大直径的管道，如空调通风管道、排水管道、排烟管道等占据的空间较大，在平面图中先作布置。

2临时管线避让长久管线临时管线由于使用需要，在正常运维中往往会被拆除，所占空间受到极大程度的浪费，所以将其使用空间让给永久使用管线最为合理。

3有压让无压无压管道，如生活污水管、废水管、雨水管、冷凝水管都是靠重力排水，因此，水平管段必须保持一定的坡度，是顺利排水充分条件，所以在与有压管道交叉时，有压管道应避让。

4金属管避让非金属管因为金属管较容易弯曲、切割和连接。

5电气避热避水水管的垂直下方不宜布置电气管线，另外在热水管道上方也不宜布置电气管线。

6消防水管避让冷冻水管（同管径）因为冷冻水管有保温，有利于工艺和造价。

7低压管避让高压管因为高压管造价高。

8强弱电分设由于弱电线路如电信、有线电视、计算机网络和其它建筑智能化线路易受强电线路电磁场的干扰，因此强电线路与弱电线路不应敷设在同一个电缆槽内，而且桥架间留一定距离。

9附件少的管道避让附件多的管道这样有利于施工和检修，更换管件。

各种管线在同一处布置时，还应尽可能做到呈直线、互相平行、不交错，还要考虑预留出安装、维修更换的操作距离、设置支吊架的空间等。

10冷水管让热水管因热水管如果连续调整标高，易造成积气等。

综合排布思路01间距原则首先对单专业进行整体把控，管线水平排布，做到单专业管线与管线之间减少交叉碰撞，整齐美观的效果。

机电管线综合图绘制弱电气桥架：4号色，青色；电气母线：6号色，洋红；标注：133号色给排水管道：3号色，绿色；标注：96号色弱电桥架：30号色，品红色；标注：65号色消防管：1号色，红色色弱；标注：14号色建筑底图：8号色；梁结构图：8号色c.尺寸定位：d.文字设置：e.图框定义：f.图纸编号：g.出图方式：1、模型里边出图，模型里边出图按1:100设置，调整出图图框为A0或者A1标准图框；2、布局出图时，在布局里面通过视口分别设置平面图和剖面图。

h.做综合图时不要仅围绕某一个专业去考虑问题，要综合统一考虑，一个重要的考虑因素就是从成本角度去考虑管线布置走向。

i.绘制过程中注意：注意管道壁厚和保温厚度；注意无压排水管的坡度；注意支吊架的高度；净空要求：包括支吊架、保温厚度、龙骨高度。

综合图绘制基本要求1.绘图前，现场实地勘测。

2.熟悉、了解精装对吊顶标高的要求。

要求重视净高，净高=层高-梁高。

其注意扣除地面装饰完成面及管线支吊架。

3.必要的剖面。

通常绘制过程中，在密集点处绘制机电综合剖面图，详述密集处管道如何排布。

好处：有效地避免了机电管线在平面、立面上的交叉和冲突,以保证施工的顺利进行,节约工程成本。

4.提升工程品质：对建筑物内的机电管线进行最佳排位,避免各专业间交叉打架，同时最大程度减少管道所占空间,提高天花的吊顶高度。

综合图绘制基本原则1、基本原则应以原设计图纸为依据，在充分了解初始设计意图，确保满足原设计功能要求的前提下，进行机电综合管线排布。

2、一般原则1）各专业管线综合排布优先排序是排水管、电缆桥架、线槽、空调水管、空调风管、给水管道及消防管道。

2）各专业管线在同一处垂直方向布置时，一般是：电缆桥架、线槽在上，水管在下（防止水管漏水）；热水管在上，冷水管在下（热水管往往需要保温且造价较高）；风管在上，水管在下。

（风管一般不需要检修）3）电缆桥架、线槽和水管若排布在同一高度时候，要水平分开布置；若排布在同一垂直方向时，应电缆桥架、线槽在上，水管在下进行布置，以免水管渗漏时损坏电缆造成事故。

机电管线综合排布原则机电管线布置的重要性机电专业中，管线布置包括：给排水管道、消防喷淋管、消防气体管、空调送排风管、空调冷冻水管、冷却水管、电缆桥架、线槽、工艺管线等的平面布置及竖向布置；机电管线布置在设计图纸中都是分专业、分系统进行管线绘制，专业间各自为政、条块分割，加上管线复杂、交叉繁多，缺乏统一规划，缺乏空间合理分配，当在现场施工中必定会造成管线布置方面的冲突，导致安装高度过低，为日后维修带来相当大困难和存在着安全隐患。

施工单位具有现场第一手资料，根据现场情况，结合自身解决施工技术方面经验，投入足够专业技术的技术人员，通过施工前绘制机电管线综合布置图及相关的控制工作，才能有效地控制好设备、管道、电缆桥架等在空间的排列走向各专业管线，保证施工的可行性、美观性及生产使用中的实用性。

机电管线深化设计的必要性（1）合理布置各专业管线，最大限度的增加建筑使用空间，减少由于管线冲突造成的二次施工。

（2）综合协调机房及各楼层平面区域或吊顶内各专业的路径，确保在有效的空间内合理布置各专业的管线，以保证吊顶的高度，同时保证机电各专业的有序施工。

（3）综合排布机房及各楼层平面区域内机电各专业管线，协调机电与土建、精装修专业的施工冲突。

（4）肯定管线和预留洞的精肯定位，减少对结构施工的影响（5）弥补原设计不足，减少因此造成的各种损失。

（6）核对各种设备的性能参数，提出完善的设备清单，通过供货商或厂家核定各种设备的订货技术要求，尽快将数据传达给设计以检查设备基础、支架是否符合要，协助结构设计绘制大型设备基础图。

（7）合理布置各专业机房的设备位置，保证设备的运行维修、安装等工作有足够的平面空间和垂直空间。

（8）综合协调竖向管井的管线布置，使管线的安装工作顺利地完成，并能保证有足够多的空间完成各种管线的检修和更换工作。

1、管线综合排布原则1.总体原则：风管安置在上方，桥架和水管在同一高度时候，水平分开安置，在同一垂直方向时，桥架在上，水管在下举行安置。

机电管线布置的重要性机电专业中，管线布置包括：给排水管道、消防喷淋管、消防气体管、空调送排风管、空调冷冻水管、冷却水管、电缆桥架、线槽、工艺管线等的平面布置及竖向布置；机电管线布置在设计图纸中都是分专业、分系统进行管线绘制，专业间各自为政、条块分割，加上管线复杂、交叉繁多，缺乏统一规划，缺乏空间合理分配，当在现场施工中必定会造成管线布置方面的冲突，导致安装高度过低，为日后维修带来相当大困难和存在着安全隐患。

施工单位具有现场第一手资料，根据现场情况，结合自身解决施工技术方面经验，投入足够专业技术的技术人员，通过施工前绘制机电管线综合布置图及相关的控制工作，才能有效地控制好设备、管道、电缆桥架等在空间的排列走向各专业管线，保证施工的可行性、美观性及生产使用中的实用性。

机电管线深化设计的必要性（1）合理布置各专业管线，最大限度的增加建筑使用空间，减少由于管线冲突造成的二次施工。

（2）综合协调机房及各楼层平面区域或吊顶内各专业的路径，确保在有效的空间内合理布置各专业的管线，以保证吊顶的高度，同时保证机电各专业的有序施工。

（3）综合排布机房及各楼层平面区域内机电各专业管线，协调机电与土建、精装修专业的施工冲突。

（4）确定管线和预留洞的精确定位，减少对结构施工的影响（5）弥补原设计不足，减少因此造成的各种损失。

（6）核对各种设备的性能参数，提出完善的设备清单，通过供货商或厂家核定各种设备的订货技术要求，尽快将数据传达给设计以检查设备基础、支架是否符合要，协助结构设计绘制大型设备基础图。

（7）合理布置各专业机房的设备位置，保证设备的运行维修、安装等工作有足够的平面空间和垂直空间。

（8）综合协调竖向管井的管线布置，使管线的安装工作顺利地完成，并能保证有足够多的空间完成各种管线的检修和更换工作。

1、管线综合排布原则1.总体原则：风管布置在上方，桥架和水管在同一高度时候，水平分开布置，在同一垂直方向时，桥架在上，水管在下进行布置。

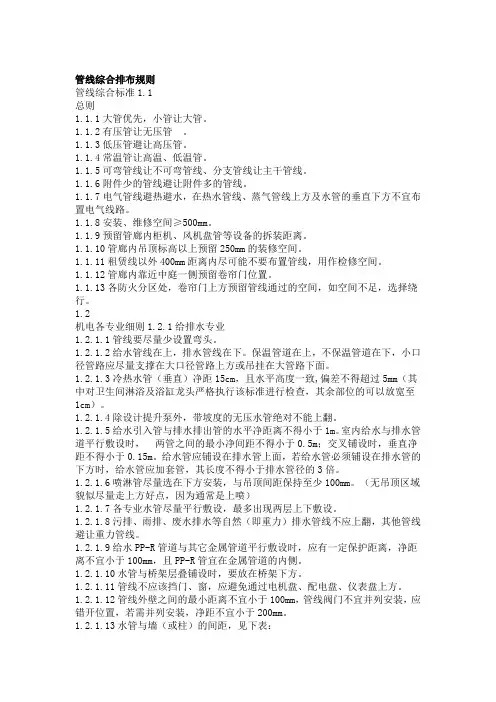

管线综合排布规则管线综合排布规则管线综合标准1.1 总则1.1.1 大管优先，小管让大管。

1.1.2 有压管让无压管。

1.1.3 低压管避让高压管。

1.1.4 常温管让高温、低温管。

1.1.5 可弯管线让不可弯管线，分支管线让主干管线。

1.1.6 附件少的管线避让附件多的管线。

1.1.7 电气管线避热避水，在热水管线、蒸气管线上方及水管的垂直下方不宜布置电气线路。

1.1.8 安装、维修空间应不小于500mm。

1.1.9 预留管廊内柜机、风机盘管等设备的拆装距离。

1.1.10 管廊内吊顶标高以上预留250mm的装修空间。

1.1.11 租赁线以外400mm距离内尽可能不要布置管线，用作检修空间。

1.1.12 管廊内靠近中庭一侧预留卷帘门位置。

1.1.13 各防火分区处，卷帘门上方预留管线通过的空间，如空间不足，选择绕行。

1.2 机电各专业细则1.2.1 给排水专业1.2.1.1 管线要尽量少设置弯头。

1.2.1.2 给水管线在上，排水管线在下。

保温管道在上，不保温管道在下，小口径管路应尽量支撑在大口径管路上方或吊挂在大管路下面。

1.2.1.3 冷热水管（垂直）净距15cm，且水平高度一致，偏差不得超过5mm（其中对卫生间淋浴及浴缸龙头严格执行该标准进行检查，其余部位的可以放宽至1cm）。

1.2.1.4 除设计提升泵外，带坡度的无压水管绝对不能上翻。

1.2.1.5 给水引入管与排水排出管的水平净距离不得小于1m。

室内给水与排水管道平行敷设时，两管之间的最小净间距不得小于0.5m；交叉铺设时，垂直净距不得小于0.15m。

给水管应铺设在排水管上面，若给水管必须铺设在排水管的下方时，给水管应加套管，其长度不得小于排水管径的3倍。

1.2.1.6 喷淋管尽量选在下方安装，与吊顶间距保持至少100mm。

（无吊顶区域可尽量走上方）1.2.1.7 各专业水管尽量平行敷设，最多出现两层上下敷设。

1.2.1.8 污排、雨排、废水排水等自然（即重力）排水管线不应上翻，其他管线避让重力管线。

住宅地下车库机电管线综合排布原则1.安全可靠原则：住宅地下车库是一个密闭的空间，机电设备与管线布置必须符合安全可靠的原则。

机电设备应选择品牌可靠、具备完善的安全保护装置的产品，管线布置要避免与机械设备、高温设备等相互干扰和碰撞，确保车库使用过程中的安全性。

2.便捷性原则：住宅地下车库是一个便于停放车辆、进出车库的空间，机电管线布置应考虑到使用者的便捷。

主要交通道路、停车区域和重要的设备和管道的位置应合理布置，避免不必要的碰撞和阻碍。

3.空间利用原则：住宅地下车库的空间有限，机电设备及管线的布置应充分利用空间，避免空间浪费。

可采用嵌入式、壁挂式等方式，将机电设备尽可能安装在墙壁或隐蔽空间以节约空间。

4.系统合理性原则：住宅地下车库机电管线包括电气系统、给排水系统、通风系统等，各系统之间应协调合理的布置和连接方式。

不同系统之间的相关设备和管线应互不干扰，运行稳定、可靠。

例如，给排水与电气管线要分隔，通风与排气要区分布置。

5.维护保养原则：住宅地下车库机电管线的排布要考虑到设备的维护和保养方便。

设备和管线的位置要考虑到人员进入和操作的方便性，避免因为位置不当而导致设备无法维护和保养，或者需要拆除大量设备才能进行维修。

6.省能节能原则：住宅地下车库机电管线的设计应考虑到节能和环保的要求。

例如可以采用节能的照明设备和灯具，配备有定时、感应等智能控制功能，不仅能满足照明需求，还能节约能源。

7.美观性原则：住宅地下车库机电设备和管线布置的美观性也是需要考虑的因素。

设备和管线应尽量隐藏在墙体、地板或者天花板内，避免直接暴露出来，能让整个车库空间看起来整洁美观。

总之，住宅地下车库机电管线的综合排布原则需要考虑到安全、便捷、空间利用、系统合理、维护保养、省能节能和美观等方面的要求。

只有在综合考虑这些原则的基础上，才能得出合理的布局方案，提高住宅地下车库的使用效果和安全性。

管线综合排布规则管线综合标准1.1总则1.1.1大管优先，小管让大管。

1.1.2有压管让无压管。

1.1.3低压管避让高压管。

1.1.4常温管让高温、低温管。

1.1.5可弯管线让不可弯管线、分支管线让主干管线。

1.1.6附件少的管线避让附件多的管线。

1.1.7电气管线避热避水，在热水管线、蒸气管线上方及水管的垂直下方不宜布置电气线路。

1.1.8安装、维修空间≥500mm。

1.1.9预留管廊内柜机、风机盘管等设备的拆装距离。

1.1.10管廊内吊顶标高以上预留250mm的装修空间。

1.1.11租赁线以外400mm距离内尽可能不要布置管线，用作检修空间。

1.1.12管廊内靠近中庭一侧预留卷帘门位置。

1.1.13各防火分区处，卷帘门上方预留管线通过的空间，如空间不足，选择绕行。

1.2机电各专业细则1.2.1给排水专业1.2.1.1管线要尽量少设置弯头。

1.2.1.2给水管线在上，排水管线在下。

保温管道在上，不保温管道在下，小口径管路应尽量支撑在大口径管路上方或吊挂在大管路下面。

1.2.1.3冷热水管（垂直）净距15cm，且水平高度一致,偏差不得超过5mm（其中对卫生间淋浴及浴缸龙头严格执行该标准进行检查，其余部位的可以放宽至1cm）。

1.2.1.4除设计提升泵外，带坡度的无压水管绝对不能上翻。

1.2.1.5给水引入管与排水排出管的水平净距离不得小于1m。

室内给水与排水管道平行敷设时，两管之间的最小净间距不得小于0.5m；交叉铺设时，垂直净距不得小于0.15m。

给水管应铺设在排水管上面，若给水管必须铺设在排水管的下方时，给水管应加套管，其长度不得小于排水管径的3倍。

1.2.1.6喷淋管尽量选在下方安装，与吊顶间距保持至少100mm。

（无吊顶区域貌似尽量走上方好点，因为通常是上喷）1.2.1.7各专业水管尽量平行敷设，最多出现两层上下敷设。

1.2.1.8污排、雨排、废水排水等自然（即重力）排水管线不应上翻，其他管线避让重力管线。

机电管线布置的重要性机电专业中，管线布置包括：给排水管道、消防喷淋管、消防气体管、空调送排风管、空调冷冻水管、冷却水管、电缆桥架、线槽、工艺管线等的平面布置及竖向布置；机电管线布置在设计图纸中都是分专业、分系统进行管线绘制，专业间各自为政、条块分割，加上管线复杂、交叉繁多，缺乏统一规划，缺乏空间合理分配，当在现场施工中必定会造成管线布置方面的冲突，导致安装高度过低，为日后维修带来相当大困难和存在着安全隐患。

施工单位具有现场第一手资料，根据现场情况，结合自身解决施工技术方面经验，投入足够专业技术的技术人员，通过施工前绘制机电管线综合布置图及相关的控制工作，才能有效地控制好设备、管道、电缆桥架等在空间的排列走向各专业管线，保证施工的可行性、美观性及生产使用中的实用性。

机电管线深化设计的必要性（1）合理布置各专业管线，最大限度的增加建筑使用空间，减少由于管线冲突造成的二次施工。

（2）综合协调机房及各楼层平面区域或吊顶内各专业的路径，确保在有效的空间内合理布置各专业的管线，以保证吊顶的高度，同时保证机电各专业的有序施工。

（3）综合排布机房及各楼层平面区域内机电各专业管线，协调机电与土建、精装修专业的施工冲突。

（4）确定管线和预留洞的精确定位，减少对结构施工的影响（5）弥补原设计不足，减少因此造成的各种损失。

（6）核对各种设备的性能参数，提出完善的设备清单，通过供货商或厂家核定各种设备的订货技术要求，尽快将数据传达给设计以检查设备基础、支架是否符合要，协助结构设计绘制大型设备基础图。

（7）合理布置各专业机房的设备位置，保证设备的运行维修、安装等工作有足够的平面空间和垂直空间。

（8）综合协调竖向管井的管线布置，使管线的安装工作顺利地完成，并能保证有足够多的空间完成各种管线的检修和更换工作。

1、管线综合排布原则1.总体原则：风管布置在上方，桥架和水管在同一高度时候，水平分开布置，在同一垂直方向时，桥架在上，水管在下进行布置。

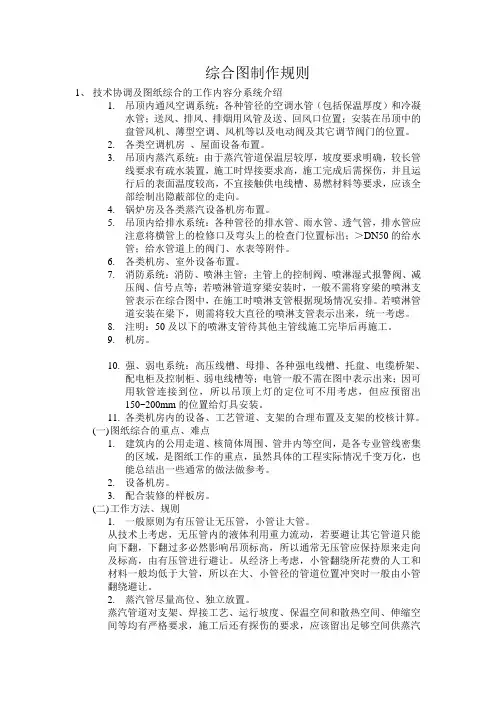

综合图制作规则1、技术协调及图纸综合的工作内容分系统介绍1.吊顶内通风空调系统：各种管径的空调水管（包括保温厚度）和冷凝水管；送风、排风、排烟用风管及送、回风口位置；安装在吊顶中的盘管风机、薄型空调、风机等以及电动阀及其它调节阀门的位置。

2.各类空调机房、屋面设备布置。

3.吊顶内蒸汽系统：由于蒸汽管道保温层较厚，坡度要求明确，较长管线要求有疏水装置，施工时焊接要求高，施工完成后需探伤，并且运行后的表面温度较高，不宜接触供电线槽、易燃材料等要求，应该全部绘制出隐蔽部位的走向。

4.锅炉房及各类蒸汽设备机房布置。

5.吊顶内给排水系统：各种管径的排水管、雨水管、透气管，排水管应注意将横管上的检修口及弯头上的检查门位置标出；＞DN50的给水管；给水管道上的阀门、水表等附件。

6.各类机房、室外设备布置。

7.消防系统：消防、喷淋主管；主管上的控制阀、喷淋湿式报警阀、减压阀、信号点等；若喷淋管道穿梁安装时，一般不需将穿梁的喷淋支管表示在综合图中，在施工时喷淋支管根据现场情况安排。

若喷淋管道安装在梁下，则需将较大直径的喷淋支管表示出来，统一考虑。

8.注明：50及以下的喷淋支管待其他主管线施工完毕后再施工。

9.机房。

10.强、弱电系统：高压线槽、母排、各种强电线槽、托盘、电缆桥架、配电柜及控制柜、弱电线槽等；电管一般不需在图中表示出来；因可用软管连接到位，所以吊顶上灯的定位可不用考虑，但应预留出150~200mm的位置给灯具安装。

11.各类机房内的设备、工艺管道、支架的合理布置及支架的校核计算。

(一)图纸综合的重点、难点1.建筑内的公用走道、核筒体周围、管井内等空间，是各专业管线密集的区域，是图纸工作的重点，虽然具体的工程实际情况千变万化，也能总结出一些通常的做法做参考。

2.设备机房。

3.配合装修的样板房。

(二)工作方法、规则1.一般原则为有压管让无压管，小管让大管。

从技术上考虑，无压管内的液体利用重力流动，若要避让其它管道只能向下翻，下翻过多必然影响吊顶标高，所以通常无压管应保持原来走向及标高，由有压管进行避让。

机电管线综合排布，11条原则！为什么搞机电管线综合排布？1、对建筑物内的机电管线进行最佳排位，最大程度减少管道所占空间，提高天花的吊顶高度。

2、将施工中可能遇到的问题预先在设计中解决，有效地避免了机电管线在平面、立面上的交叉和冲突，以保证施工的顺利进行节约工程成本。

3、管线的有序排列给工程竣工后的维修和管理带来许多方便。

各种工程管线各自具有各自的工艺布置要求，当出现相互交叉挤占同一空间的问题时，应相互协调、布置得当。

2维排布准备工作？1、熟悉各专业图纸，不仅仅是本专业的，包括其他专业的图纸；2、处理底图，（将建筑专业修改为8号色，各专业按专业性质分层，分色）；3、将各专业图纸复制至建筑底图上4、根据标高要求，完成各专业管线的标高；5、根据需要完成剖面图的绘制；6、将完成的各专业图纸分开，分别出图。

具体排布原则？1、管线综合应以暖通专业为主，水电专业为辅，因为暖通的风管最大。

水暖电如果出现打架、互不相让时，由项目经理进行协调。

最后由专人进行汇总，绘制最终的管线综合图纸。

2、暖通的风管如果不止一根，一般来说，排烟管宜高于其他风管；大风管宜高于小风管。

两个风管如果只是在局部交叉，可以安装在同一标高，交叉的位置小风管绕大风管。

3、水管方面，有压管绕无压管。

4、空调水平干管宜高于风机盘管。

5、冷凝水应考虑坡度，吊顶的实际安装高度通常由冷凝水的最低点决定。

6、电气专业桥架安装比较自由，可以见缝插针，建议先把空调、给排水的管道安排好，再考虑桥架的空间。

桥架不宜安装在水管的正下方。

7、给排水的管道较多，有条件的情况下建议其单独占一段水平空间，不与空调管道并行。

但是高度紧张时这样的想法是很难实现的。

实在安排不下时，让个别水管穿梁。

如果穿梁都无法解决吊顶的问题，那只好改系统了，比如水管全改成竖向系统，不走水平管。

8、从走道进入房间的新风支管如果与梁或者其他管道打架，可以改用软风管，自由弯曲，绕开障碍物。

9、走道吊顶里不能全部摆满，要留出一定的操作空间，便于以后检修。

机电综合管线排布避让原则及出图的规范BIM技术在建筑、排水、机电管线交叉、排布避让原则，管线综合策划的重点是屋面、楼层走廊吊顶和地下室。

设备机房(给水、消防泵房、空调机房)等部位重点进行排布策划。

一、管道交叉处理的原则1、排水管道施工时若与其他管道交叉，采用的处理方法须征得权属单位和其他单位同意。

2、管道交叉处理中应当尽量保证满足其最小净距，且有压管道让无压管、支管避让干线管、小口径管避让大口径管。

二丶管道交叉处理的方法施工排水管道时，为了保证下面的管道安全又便于检修、上面的管道不致下沉破坏，应进行必要的处理。

1、混凝土或钢筋混凝土排水圆管在下，铸铁管、钢管在上。

上面管道已建，进行下面排水圆管施工时，采用在槽底砌砖墩的处理方法。

上下管道同时施工时，且当钢管或铸铁管道的内径不大于400mm时，宜在混凝土管道两侧砌筑砖墩支承。

2、混凝土或钢筋混凝土排水圆管（直径＜600mm）在下，铸铁管，钢管在上，高程有冲突，必须压低下面排水圆管断面时，将下面排水圆管改为双排铸铁管、加固管或方沟。

3、混合结构或钢筋混凝土矩形管渠与其上方钢管道或铸铁管道交叉，当顶板至其下方管道底部的净空在70mm及以上时，可在侧墙上砌筑砖墩支承管道。

当顶板至其下方管道底部的净空小于70mm时，可在顶板与管道之间采用低强度等级的水泥砂浆或细石混凝土填实，其荷载不应超过顶板的允许承载力，且其支承角不应小于900。

4、圆形或矩形排水管道在上，铸铁管、钢管在下，上下管道同时施工时，在铸铁管、钢管外加套管或管廊。

5、排水管道在上，铸铁管、钢管在下，埋深较大挖到槽底有困难，进行上面排水管道施工时，上面排水管道基础在跨越下面管道的原开槽断面处加强。

6、当排水管道与其上方电缆管块交叉时，宜在电缆管块基础以下的沟槽中回填低强度等级的混凝土、石灰土或砌砖。

排水管道与电缆管块同时施工时，可在回填材料上铺一层中砂或粗砂。

电缆管块已建时，回填至电缆管块基础底部的材料为低强度等级的混凝土，回填材料与电缆管块基础间不得有空隙。

机电管线综合设计原则与要点1、建筑综合管线定义根据有关规范和规定，综合解决建筑物内各专业工程技术管线布置及其与土建间、相互间的矛盾，从全面出发，在满足建筑室内空间使用要求及舒适性要求的前提下，使各种管线布置合理、经济。

2、管线综合设计的限制性前提2.1室内空间的净高要求2.1.1客观性要求☐规范规定值➢防空地下室——2.00米《人民防空地下室设计规范》GB50038-2005➢机动车库——微型车、小型车：2.20米——轻型车：2.80米——中、大型、铰接客车：3.40米——中、大型、铰接货车：4.20米《汽车库建筑设计规范》JGJ100—1998 《住宅设计规范》GB 50096-2011➢非机动车库——2.00米《办公建筑设计规范》JGJ 67-2006 《住宅设计规范》GB 50096-2011➢超高层避难区——2.20米《上海市住宅设计标准》DGJ08-20-2007➢走道——2.20米《办公建筑设计规范》JGJ 67-20062.1.2综合管线设计的限制性前提➢办公室——一类：2.70米；二类：2.60米；三类：2.50米。

《办公建筑设计规范》JGJ 67-2006➢卧室、起居室——2.40米➢厨房、卫生间——2.20米《住宅设计规范》GB 50096-2011➢展览建筑展厅——甲等：12米；乙等：8米；丙等：6米。

库房—不宜小于4米。

《展览建筑设计规范》JGJ 218-2010➢商店营业厅——通风系统：3.20~3.50米；空调系统：3.00米。

《商店建筑设计规范》JGJ48-2014➢图书馆书库、阅览藏书区——2.30米《图书馆建筑设计规范》JGJ38-99☐室内净高非规范类客观限制➢建筑门高➢电梯轿厢门高➢日常维护设备进出场通道所需高度（配电柜2.20米）2.1.3主观性要求业主（使用方）及装饰设计方出于舒适性、美观性要求的室内净高限值，如机电系统的适当调整（全空气-风机盘管+新风）、装饰吊顶造型变化、取消装饰灯带等3、综合管线设计原则●压力管让重力自流管(有压管让无压管)：➢无压管道(污废水排水管、重力雨水管、空调凝结水管）内介质仅受重力作用由高处往低处流，其主要特征是有坡度要求、管道杂质多、易堵塞，所有无压管道要保持直线，满足坡度，尽量避免过多转弯，以保证排水顺畅以及满足空间高度。

机电管线综合图实施细则1 设计依据机电综合图应参照以下内容进行综合：1.1建筑、结构、装修、机电各专业施工图纸以及相关的技术变更 1.2相关设计、施工规范，行业标准以及标准图集 2 机电管线综合要求2.1综合排布目的：合理布置各专业管线，最大限度的增加建筑使用空间，减少由于管线冲突造成的二次施工。

2.2综合排布内容：（1）综合协调机房及各楼层平面区域或吊顶内各专业的路由，确保在有效的空间内合理布置各专业的管线，以保证吊顶的高度，同时保证机电各专业的有序施工。

（2）综合排布机房及各楼层平面区域内机电各专业管线，协调机电与土建、精装修专业的施工冲突。

弥补原设计不足，减少因此造成的各种损失。

（3）综合协调竖向管井的管线布置，使管线的安装工作顺利地完成，并能保证有足够多的空间完成各种管线的检修和更换工作。

3 机电综合图工作流程4 4.1总体原则：度用可用的空间。

4.2避让原则：装大管，后安装小管；先施工无压管，后施工有压管；先施工上层电管、桥架，后安装下层水管。

4.3管道间距考虑到水管外壁，空调水管、空调风管保温层的厚度。

电气桥架、水管，外壁距墙的距离，最小有100mm的距离，直管段风管距墙距离最小150mm，沿结构墙需90度拐弯风管及有消声器、较大阀部件等区域，根据实际情况确定距墙柱距离，管线布置时考虑无压管道的坡度。

不同专业管线间距离，尽量满足施工规范要求（见附表）。

4.4考虑机电末端空间整个管线的布置过程中考虑到以后灯具、烟感探头、喷洒头等的安装，电气桥架安装后放线的操作空间及以后的维修空间，电缆布置的弯曲半径不小于电缆直径的15倍。

4.5垂直面排列管道：热介质管道在上，冷介质在下无腐蚀介质管道在上，腐蚀性介质管道在下气体介质管道在上，液体介质管道在下保温管道在上，不保温管道在下高压管道在上，低压管道在下金属管道在上，非金属管道在下不经常检修管道在上，经常检修的管道在下上述为管线布置基本原则，管线综合协调过程中根据实际情况综合布置，管间距离以便于安装、检修为原则。

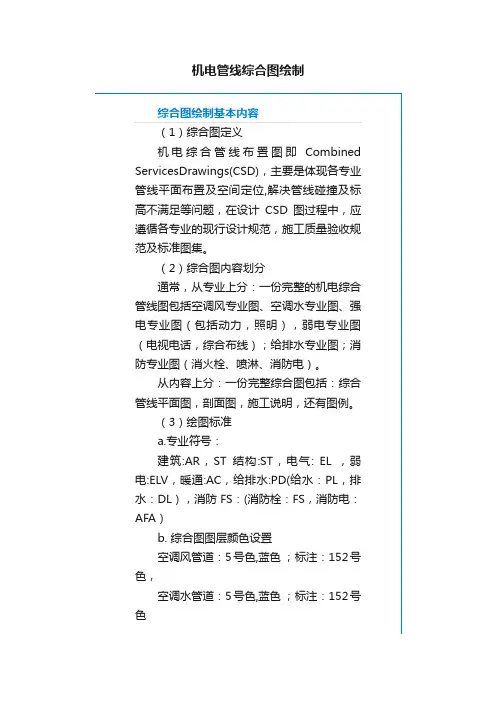

学习绘制机电管线综合图机电综合图绘制基本内容综合图内容划分通常，从专业上分：一份完整的机电综合管线图包括空调风专业图、空调水专业图、防排烟专业图；强电专业图（包括动力，照明），弱电专业图（电视电话，综合布线）；给排水专业图；部分项目还有工艺专业（包括压缩空气，真空，氮气系统）。

从内容上分：一份完整综合图包括：综合管线平面图，图例，施工说明，剖面图，大样图。

如下：制定绘图标准a.专业：AR建筑，ST结构，EL电气，ULV 弱电，HV暖通，PL给排水，FP消防；系统：电气：PW动力，LT照明，OT插座；弱电：IT综合布线，SC安防，FA 消防报警，PA广播，BA自控；暖通：DUCT风系统，PIPE 水系统；结构：BEAM结构梁。

建筑，给排水，消防因单一不再分系统。

层别：BF**地下室，1F一层，2F二层，3F三层，4F四层；*F *层；RF屋顶。

b. 综合图图层颜色设置空调、通风管道：白色；防排烟管道设置黄色，打印成黑色。

空调水管道：青色；电气桥架：蓝色，电气母线：洋红。

给排水管道：绿色；弱电桥架：品红色。

消防管：红色；建筑底图：8号色；梁结构图：30号色。

c.字高设置：通常综合图设置字高为400mm或者450mm，当管线密集时可仅设置300mm，以综合图简洁明了为宜。

d.各专业平面图的制作：图纸信息中：图纸编号为综合设计图纸编号，图名为与原设计图名对应的综合图，电子文件号为DWG文件名；出图比例设置成1：100或者1:150，绘制过程中，尽量把那些没用的东西删掉和清理，以减小文件大小。

e.综合图管理：当综合图以外部参照的形式将相关层各专业的图纸套在一起形成综合管线图，关掉一些没用的图层，并将不同专业或不同系统的管线设置成不同的颜色以便于区分。

f.剖面绘制：将一些管线密集的区域、高低跨变换位置区域、标准楼层典型位置做剖面图，剖面图直接在综合图外围做。

剖面图中标注文字高度取150，管道标识尽量选择专业平面图中的缩写标识，要简洁，尽量不采用汉字。
